Особенности эксплуатации и ремонта автономки на грузовых автомобилях КамАЗ

Ошибка №2: Проблема с подключением к электрической системе Камаза

Вторая ошибка, с которой может столкнуться автономный отопитель для Камаза, связана с проблемой подключения к электрической системе грузовика. Эта проблема может возникнуть по разным причинам и требует внимательного рассмотрения.

Симптомы проблемы:

  • Автономный отопитель не включается при подключении к электрической системе Камаза;
  • Отопитель не функционирует даже при наличии электрического питания;
  • На дисплее автономного отопителя отображаются сообщения об ошибке, связанные с электропитанием.

Возможные причины:

  • Неисправность предохранителя или автоматического выключателя в электрической системе Камаза;
  • Короткое замыкание в проводке, которое приводит к отключению электрического питания автономного отопителя;
  • Неисправность реле или выключателя, ответственного за подключение и отключение отопителя к электрической системе Камаза.

Возможные решения:

  1. Проверьте работу предохранителей и автоматических выключателей в электрической системе Камаза и замените их при необходимости;
  2. Осмотрите проводку на наличие повреждений или короткого замыкания и, при необходимости, замените её;
  3. Проверьте работу релейных систем или выключателей, ответственных за подключение и отключение автономного отопителя к электрической системе грузовика;
  4. При наличии подозрений на неисправность электрической системы Камаза, рекомендуется обратиться к специалисту для проведения диагностики и ремонта.

В случае, если самостоятельные действия не привели к устранению проблемы с подключением автономного отопителя к электрической системе Камаза, не рекомендуется продолжать эксплуатацию отопителя, чтобы избежать возможных повреждений и дальнейших проблем.

Плюсы и минусы каждого вида

Начнем сравнительный анализ технических характеристик с воздушного автономного отопителя:

  1. Надежность. Очень важная техническая характеристика, так как отопителями приходится пользоваться в экстремальных условиях.
  2. Большой срок эксплуатации при соблюдении правил. Сухой фен нагревает воздух, используя факельный нагреватель, который качает солярку из топливного бака авто. С помощью вентилятора прогретый воздух наполняет кабину. Если в кабине сравнительно чисто, то такая система обогрева может эксплуатироваться очень долго. Почему заговорили про чистоту? Потому что при включении вентилятор отопителя втягивает в себя всю пыль и мусор и быстро забивается.
  3. Необходимость проведения профилактических очисток. Если использовать правильное топливо, поддерживать порядок в кабине, то профилактика необходима раз в год.
  4. Наличие блока управления позволяет регулировать и программировать работу отопителя, что очень удобно в эксплуатации. Также такой блок способен дать сигнал о наличии неисправности и показать код ошибки на дисплее.

Жидкий отопитель, как правило, подключен к основному баку топлива автомобиля. И здесь начинаются проблемы: импортные жидкие отопители недолюбливают солярку, которую используют в странах постсоветского пространства. Поэтому рекомендуют устанавливать отдельный топливный бак для «кормления» автономной жидкой системы отопителя и заливать туда летнюю солярку с добавление керосина или бензина марки А76.

При этом такой агрегат гарантирует длительный срок эксплуатации при соблюдении правил и может осуществлять предпусковой нагрев двигателя.

Ценовая политика на разные системы автономных отопителей, конечно же, разная и зависит от системы управления, наличия автономного бачка.

Включение подачи воздуха производится переключателем электродвигателей отопителя (в вариантном исполнении), при положениях «I» и «II» ключа в замке выключателя приборов и стартера.

Для включения и регулирования подачи воздуха нажать на переключатель электродвигателей отопителя в среднее или нижнее нажатое положение.

Для выключения подачи воздуха нажать на переключатель вверху.

Нагрев воздуха, поступающего из отопителя, включается и регулируется рычагом управления краном отопителя, расположенным на панели выключателей. В крайнем левом положении в кабину нагнетается не подогретый наружный воздух.

Распределением воздуха в кабине управляют рычаги управления вентиляцией кабины, расположенные на панели выключателей (см. рис. Рычаги управления краном отопителя и вентиляцией кабины). Нижний рычаг управляет левым воздухораспределителем, верхний – правым.

Рычаги управления краном отопителя и вентиляцией кабины 1 – рычаг управления краном отопителя; 2 – рычаги управления вентиляцией кабины

В крайнем левом положении рычагов воздух подается к ветровым стеклам, дефлекторам и к ногам водителя и пассажиров. В крайнем правом положении рычагов воздух поступает только к ветровым стеклам и к в ращающимся дефлекторам на панели приборов. Промежуточные положения рычагов позволяют менять эффективность обогрева, подавая воздух к ногам водителя и пассажира.

Направление воздушного потока можно регулировать дефлекторами обдува стекол дверей, которые расположены на панели приборов.

Внимание! Фильтрующий элемент фильтра радиатора отопителя очищать по мере необходимости встряхиванием или промывкой в мыльном растворе

Радиатор отопителя 1 – фильтр радиатора отопителя; 2 –крепление фильтра

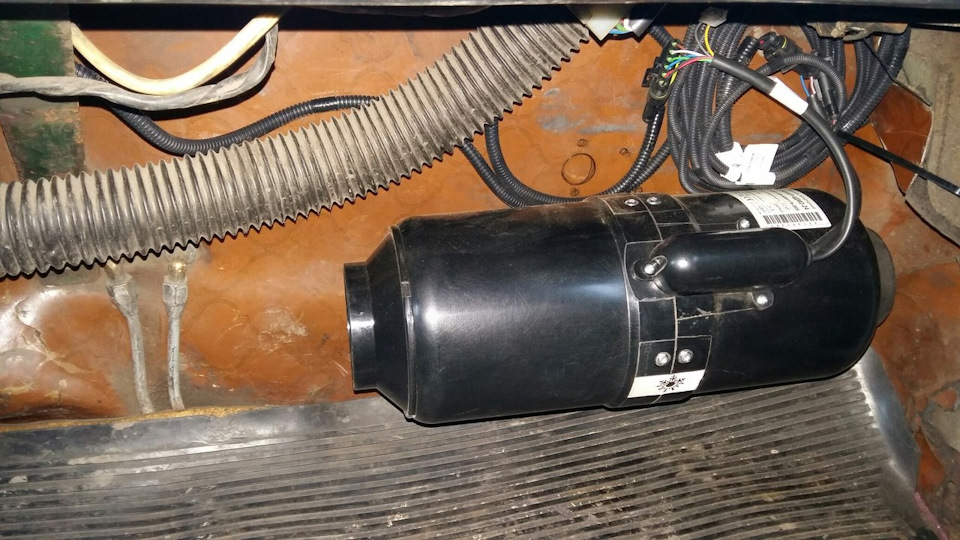

Стояночный отопитель (в просторечии автономка) на КамАЗ служит для обогрева кабины при неработающем основном двигателе. В зависимости от конструкции устройства делятся на «сухие» и «мокрые». Первые факелом пламени нагревают воздух, который подается в кабину, а вторые — теплоноситель системы охлаждения двигателя автомобиля. В этом случае обогрев кабины проводится штатной печкой.

Как включается автономка КАМАЗ | КАМАЗ

автономная печь камаз

Как работают Воздушные автономные отопители

Дальнобой по России, про автономку…

автономка камаз своими руками

Сброс активных ошибок предпускового подогревателя Eberspacher

Пжд14ТС ТС 10(GP) Камаз Омск

Автономка ПЛАНАР на Зубренке

https://youtube.com/watch?v=zH9BenTwSW0

  • Сколько осей у КАМАЗ 5410
  • КАМАЗ максимальный уклон
  • Насос на раму КАМАЗ
  • Сколько масла заливать в двигатель КАМАЗ евро 3
  • КАМАЗ для отсоса
  • КАМАЗ 53501 семейства мустанг
  • Все виды пгу на КАМАЗ
  • Шасси автомобили КАМАЗ 4310
  • Сколько масла заливать в мосты КАМАЗ 5511
  • КАМАЗ в каком городе создаются
  • Кронштейн запасного колеса КАМАЗ евро
  • Обслуживание ввт КАМАЗ
  • Крепление радиатора на КАМАЗе
  • Усилие затяжки коленвала КАМАЗ
  • Пгу КАМАЗ как расположен

Суть функционирования ПЖД КамАЗ

Агрегатируется жидкостный подогреватель КамАЗа ШААЗ ПЖД к системе отопительного оборудования жидкостного типа и охлаждения КамАЗа. В устройство обязательно должно находиться охлаждающее вещество.

Справка! Сам агрегат не имеет зависимости от активности мотора.

Питание оборудование осуществляется за счет транспортного средства.

При активации подогревателя происходит отправка горючего. Оно начинается от насоса электромагнитного типа, проходит через втулку свечи. Горючее вещество контактирует с воздухом, который поступает через патрубок. Возгорание итоговой смеси происходит благодаря раскаленной свече. Затем она выключается.

Процедура горения сохраняется за счет постоянной подачи горючего вещества с воздухом. Раскаленные пары нагревают стенки оборудования теплообменника. Выхлопные газы отправляются по трубе, после попадают в атмосферу.

Многие автомобилисты не сталкивались с тем, как нужно запускать предпусковой подогреватель КамАЗа 5320 30 кВт ПЖД. В действительности это процедура не отличается сложностью.

Для запуска ПЖД КамАЗ следует выполнить ряд действий.

  1. Активировать деактиватор аккумуляторных батарей.
  2. Открыть кран на баке горючего и заполнить топливную систему КамАЗа евро 4 веществом.
  3. Проверить работоспособность с помощью особого насосного оборудования.
  4. Поставить рычаг ПЖД в позицию III.
  5. Активировать клавишу питания электросистемы подогрева.
  6. 60 секунд ставится, если температура за окном до -40 °C. При температуре ниже -50 °C устанавливают 90 секунд.
  7. Поставить рычаг ПЖД в позицию I.
  8. В устройстве теплообменник следует должен появиться характерный гул, если удерживать рукоять контроля. Такое звучание говорит о воспламенении вещества.
  9. Опустить рукоять.

Справка! Ровный гул оповещает о том, что все механизмы и детали функционируют как положено. Значит, переживать о состоянии механизма не стоит. Если неравномерное звучание, то в работе предпускового подогревателя ДВС что-то не так. Требуется проводить диагностику.

При неудачной активации переводят рычаг в нулевую позицию. Можно повторить процедуру, подождав одну минуту. Если после двух попыток ситуация не изменилась, то требуется разбираться в том, почему устройство не запускается.

ПЖД 15.8106 для КамАЗ 65115

На примере конкретной модели разберем требования безопасности при эксплуатации:

  • Следует понимать, как пользоваться подогревателем, внимательно изучив инструкцию, и помнить: неправильное обращение может привести к пожару.
  • Не используйте отопитель, если система охлаждения не заполнена.
  • Не включайте его без топливной жидкости.
  • Запрещено открывать горелку во время работы.
  • Регулярно прочищайте от грязи патрубки забора воздуха для горения, и идущие через котел подогревателя – для отвода продуктов сгорания топлива.
  • Если на КамАЗ-е планируется проведение электросварочных работ, следует отключить шестиштекерную колодку на блоке управления ПЖД.
  • Отрицательная клемма автономного отопителя должна быть подсоединена к «минусу» АКБ, а не к «массе».
  • В салоне автотранспорта всегда должен быть исправный огнетушитель.
  • После завершения работы всегда выключайте топливный кран.

Особенности работы ПЖД «Теплостар 14ТС-10»:

  1. Может работать в двух режимах: «экономичный» (ЭР) и «предпусковой» (ПР). В первом случае потребляемая мощность снижается и позволяет пройти полный цикл за 8 часов, тогда как время работы на предпусковом режиме сокращается до 3 часов.
  2. Предусмотрена ручная остановка работы системы на любом этапе цикла.
  3. Процесс работы автономного отопителя 14ТС-10 контролирует блок управления.
  4. Температура охлаждающей жидкости «автономки» регулируется в зависимости от выбранной программы работы подогревателя: «полный» (70°C при ПР, 55°C при ЭР), «средний» (70-75°C при ПР, >55°C при ЭР), или «малый» (75-80°C при ПР, 80°C при ЭР).

Как работает автоматическое управление при возникновении нештатных ситуаций:

  • Если 14ТС-10 не запустился, блок управления автоматически произведет повторный запуск. Если вторая попытка окажется неудачной, обогреватель выключится.
  • Если по какой-то причине в процессе работы прекратится горение, отопитель выключится.
  • Если произойдет перегрев (нарушится циркуляция охлаждающей жидкости или образуется воздушная пробка), блок управления отключит подогреватель.
  • При резком спаде или скачке напряжения также происходит выключение.

При аварийном выключении предпускового дизельного подогревателя на пульте управления загорится светодиод, количество миганий которого показывает код неисправности. Расшифровку ошибок и способ их устранения можно найти в инструкции по эксплуатации.

Коды ошибок ПЖД 14ТС-10: описание, решение проблем

ПЖД 14ТС-10 — это устройство подогрева дизельного двигателя, которое работает за счет системы жидкостного охлаждения. От прочих моделей прибор отличается жидкостной системой охлаждения, которая позволяет устройству работать в условиях низких температур. Довольно часто во время эксплуатации системы ПЖД возникает целый ряд ошибок, которые зачастую можно решить в «домашних» условиях. В этом материале мы рассмотрим описание устройства ПЖД, и основные коды ошибок.

Описание прибора

Предпусковой подогрев дизельного двигателя происходит из-за наличия жидкостной системы охлаждения. Прибор создан для монтажа непосредственно в саму систему охлаждения автомобиля. Сам подогрев происходит в результате горения топливовоздушной смеси, которая поступает из топливной системы автомобиля. Прибор работает от штатной системы электроснабжения. Для перекачки жидкости в системе ПЖД предусмотрена специальная помпа.

Комплектация ПЖД 14ТС-10

Как писалось ранее, главная цель ПЖД 14ТС-10 — разогреть двигатель перед работой. Топливо, сгорая в специальном отсеке, нагревает теплообменник и передает тепло в систему охлаждения. Жидкость начинает циркулировать и постепенно прогревать весь двигатель. Данная система идеально подходит для предпускового подогрева и подогрева в экономичном режиме. Во втором случае следует учитывать, что КПД системы существенно ниже.

С помощью специальной программы вначале происходит продувка камеры сгорания. После этого начинается разогревание свечи накаливания до определенной температуры, которая воспламеняет горючую смесь. Процесс горения контролируется с помощью датчиков и блока управления.

Что касается сферы применения ПЖД 14ТС-10, то к ней можно отнести: грузовой транспорт, автобусы и спецтехника.

Основные рабочие режимы

Всего в аппарате ПЖД 14ТС-10 существует две основных рабочих программы: «Предпусковая» и «Экономичная». Каждая из них выбирается оператором в зависимости от задач и температуры окружающей среды. Помимо программ в системе ПЖД предусмотрено три основных режима работы:

Как только рабочая температура в системе охлаждения превышает отметку в 80 °С система автоматически прекращает горение топлива, при этом помпа работает в обычным режиме для обогрева салона. Как только температура жидкости падает ниже 55 °С, то топливовоздушная смесь снова начинает горение и процесс подогрева. Что касается продолжительности полного рабочего цикла, то в программе «Предпусковая» оно составляет 3 часа, а в режиме «Экономичный» максимальное время работы повышается до 8 часов. При этом систему ПЖД при необходимости можно самостоятельно отключить в любое время.

Внешний вид Комплектация ПЖД 14ТС-10.

Что делает блок управления и пульт управления прибором?

Блок управления ПЖД 14ТС-10 выполняет все основные задачи по контролю работы устройства. Он производит начальную диагностику на наличие неисправностей в системных узлах, обеспечивает переключение программ и режимов работы, а также контролирует непосредственно сам процесс работы.

Пульт управления необходим для ручного контролирования работы блока управления. С помощью пульта оператор может самостоятельно включать и выключать систему, переключать рабочие программы, выставлять температуру подогрева и время работы системы. Также с помощью него можно смотреть рабочие показатели системы.

Основные ошибки и способы их решения

Отличительной особенностью системы ПЖД 14ТС-10 является то, что оператор может самостоятельно определить причину поломки. Для этого разработчик предусмотрел специальную систему светодиодной идентификации. Все что вам нужно — это посчитать число миганий светодиода. Далее в зависимости их количества от 1 до 10 оператор может узнать причину и способ ремонта устройства. Коды ошибок и инструкция по их решению представлены на изображении снизу. Рекомендуем скопировать данную таблицу и хранить ее в автомобиле для быстрого решения проблемы.

Описание ошибок ПЖД 14.

Коды ошибок ПЖД 14ТС-10: описание, решение проблем

ПЖД 14ТС-10 — это устройство подогрева дизельного двигателя, которое работает за счет системы жидкостного охлаждения. От прочих моделей прибор отличается жидкостной системой охлаждения, которая позволяет устройству работать в условиях низких температур. Довольно часто во время эксплуатации системы ПЖД возникает целый ряд ошибок, которые зачастую можно решить в «домашних» условиях. В этом материале мы рассмотрим описание устройства ПЖД, и основные коды ошибок.

Описание прибора

Предпусковой подогрев дизельного двигателя происходит из-за наличия жидкостной системы охлаждения. Прибор создан для монтажа непосредственно в саму систему охлаждения автомобиля. Сам подогрев происходит в результате горения топливовоздушной смеси, которая поступает из топливной системы автомобиля. Прибор работает от штатной системы электроснабжения. Для перекачки жидкости в системе ПЖД предусмотрена специальная помпа.

Комплектация ПЖД 14ТС-10

Как писалось ранее, главная цель ПЖД 14ТС-10 — разогреть двигатель перед работой. Топливо, сгорая в специальном отсеке, нагревает теплообменник и передает тепло в систему охлаждения. Жидкость начинает циркулировать и постепенно прогревать весь двигатель. Данная система идеально подходит для предпускового подогрева и подогрева в экономичном режиме. Во втором случае следует учитывать, что КПД системы существенно ниже.

С помощью специальной программы вначале происходит продувка камеры сгорания. После этого начинается разогревание свечи накаливания до определенной температуры, которая воспламеняет горючую смесь. Процесс горения контролируется с помощью датчиков и блока управления.

Что касается сферы применения ПЖД 14ТС-10, то к ней можно отнести: грузовой транспорт, автобусы и спецтехника.

Основные рабочие режимы

Всего в аппарате ПЖД 14ТС-10 существует две основных рабочих программы: «Предпусковая» и «Экономичная». Каждая из них выбирается оператором в зависимости от задач и температуры окружающей среды. Помимо программ в системе ПЖД предусмотрено три основных режима работы:

Как только рабочая температура в системе охлаждения превышает отметку в 80 °С система автоматически прекращает горение топлива, при этом помпа работает в обычным режиме для обогрева салона. Как только температура жидкости падает ниже 55 °С, то топливовоздушная смесь снова начинает горение и процесс подогрева. Что касается продолжительности полного рабочего цикла, то в программе «Предпусковая» оно составляет 3 часа, а в режиме «Экономичный» максимальное время работы повышается до 8 часов. При этом систему ПЖД при необходимости можно самостоятельно отключить в любое время.

Внешний вид Комплектация ПЖД 14ТС-10.

Что делает блок управления и пульт управления прибором?

Блок управления ПЖД 14ТС-10 выполняет все основные задачи по контролю работы устройства. Он производит начальную диагностику на наличие неисправностей в системных узлах, обеспечивает переключение программ и режимов работы, а также контролирует непосредственно сам процесс работы.

Пульт управления необходим для ручного контролирования работы блока управления. С помощью пульта оператор может самостоятельно включать и выключать систему, переключать рабочие программы, выставлять температуру подогрева и время работы системы. Также с помощью него можно смотреть рабочие показатели системы.

Основные ошибки и способы их решения

Отличительной особенностью системы ПЖД 14ТС-10 является то, что оператор может самостоятельно определить причину поломки. Для этого разработчик предусмотрел специальную систему светодиодной идентификации. Все что вам нужно — это посчитать число миганий светодиода. Далее в зависимости их количества от 1 до 10 оператор может узнать причину и способ ремонта устройства. Коды ошибок и инструкция по их решению представлены на изображении снизу. Рекомендуем скопировать данную таблицу и хранить ее в автомобиле для быстрого решения проблемы.

Описание ошибок ПЖД 14.

Не запускается автономка на КАМАЗе 65115

неисправность предпускового подогревателя 14ТС-10 камаз

Автономка дымит и не запускается. Eberspacher D5WZ

Камаз, замена датчика пламени.

Предпусковой подогрев двигателя теплостар и бинар

Нашли причину почему камаз не запускается на Common Rail BOSCH

ПРАМОТРОНИК (отремонтировали,отрепетировали)

https://youtube.com/watch?v=jH0w9zNgDMQ

Запуск ПЖД

камаз 65115

Пульт управления отопителя 14ТС-10

Камаз сломался Предпусковой подогрев

Также смотрите:

  • Ремонт КАМАЗ pdf
  • Затяжка колеса КАМАЗ
  • Аккумуляторная батарея Камаз 55111
  • Ветровой козырек на Камаз
  • Китайские машины на Камазе
  • Запчасти маз КАМАЗ газ зил
  • Руководство по ремонту и эксплуатации КАМАЗ 5320
  • Количество жидкостей в Камазе
  • Полнопоточный масляный фильтр Камаз 740
  • Гидробак КАМАЗ 65115
  • Сколько должен выдавать генератор КАМАЗ
  • Сцепление КАМАЗ 5410
  • Тугое рулевое КАМАЗ
  • Направляющие рессор Камаза
  • КАМАЗ 53215 ко 823

Автономка на КАМАЗ 6520 неисправности

неисправность предпускового подогревателя 14ТС-10 камаз

Поиск неисправности камаза

Ремонт Автономки-запуск,Накладки на дверь подгоняем Камаз 65206

Камаз, замена датчика пламени.

Пжд14ТС ТС 10(GP) Камаз Омск

ч.21 Глюк щитка приборов КАМАЗ. Ремонт круиза.

Нашли причину почему камаз не запускается на Common Rail BOSCH

Как работают Воздушные автономные отопители

автономная печь камаз

Ч.13 EDS 24. Прошивка блока EDC7UC31 KAMAZ

https://youtube.com/watch?v=JLitqdgtZFk

Также смотрите:

  • Где предохранители на КАМАЗе 55111
  • Автоматический регулировочный рычаг тормозов КАМАЗ
  • Коробка переключения передач КАМАЗ 141
  • Мобильный госпиталь на базе КАМАЗа
  • Тент на КАМАЗ 43101
  • Регулировка кулисы КАМАЗ 740
  • Водяная система КАМАЗ видео
  • Площадка на КАМАЗ 5320
  • Watch Full Movie Online And Download Underworld: Blood Wars (2016)
  • Выбор поршневой КАМАЗ
  • Прыгает стрелка тахометра КАМАЗ
  • КАМАЗ для уборки картофеля
  • Спинка сиденья КАМАЗ
  • КАМАЗ лева все серии подряд
  • Турбина для КАМАЗ 53229

Устройство

КамАЗ на двигателе Cummins: устройство силового агрегата включает в себя следующие системы и элементы:

  • блок цилиндров;
  • головки цилиндрического блока;
  • распределительный вал, оснащенный приводом цепного вида;
  • форсунки, которые управляются при помощи электромагнитных клапанов;
  • система турбонаддува, которая оснащена турбинами различных моделей;
  • система охлаждения замкнутого типа и топливная система Bosch.

Система охлаждения

Система охлаждения – важный элемент, делающий возможной исправную работу двигателя, позволяя продлить срок эксплуатации. Она представляет собой закрытую жидкостную систему, внутри которой циркулирует охлаждающая жидкость.

Работа охладительной системы автоматически регулируется двумя термостатами, которые определяют температуру жидкости на выходе из двигателя (в норме 75-95 °С), и в зависимости от этого показателя меняют направление потока жидкости.

Когда тепло было поглощено жидкостью, она направляется по трубкам дальше, где ее температура понижается с помощью потоков воздуха.

Именно такой принцип работы у системы охлаждения двигателей Камминз серии ISBe.

КамАЗ 65115 с двигателем Камминз и КамАЗ Cummins 4308 являются представителями серии ISBe.

Для исправной работы системы охлаждения рекомендуется проводить регулярную диагностику. Частой поломкой является износ ремня вентилятора, а также шкивов.

Система охлаждения двигателя включает в себя такие детали, как:

  1. Труба перепускного типа, которая ведет от радиатора к расширительному баку.
  2. Соединительная труба, которая ведет от компрессорного механизма к бачку.
  3. Водосборные трубы.
  4. Водяная соединительная трубка.
  5. Перепускная труба для термостатов.
  6. Водяной насосный элемент.
  7. Колено отводящего патрубка.
  8. Вентилятор.
  9. Экран системы слива.
  10. Подводящая труба для правого ряда цилиндрических элементов.
  11. Включатель гидравлической муфты.
  12. Коробка термостатов.
  13. Паровоздушная пробка.

Блок управления

Такой блок используется для управления цикловой подачей топливной жидкости. Конструкция данного устройства состоит из:

  • инжектора;
  • топливного аккумулятора высокого давления;
  • датчика расположения кулачкового вала;
  • жгута механизма управления мотором;
  • датчика температуры охлаждающей жидкости;
  • датчика температуры и давления масляной жидкости;
  • индикатора положения кулачкового вала;
  • топливного насоса высокого давления;
  • индикатора температуры и давления топливной жидкости;
  • жгута силовой системы управления.

Как снять автономку на КАМАЗе

Что делает блок управления и пульт управления прибором?

Блок управления ПЖД 14ТС-10 выполняет все основные задачи по контролю работы устройства. Он производит начальную диагностику на наличие неисправностей в системных узлах, обеспечивает переключение программ и режимов работы, а также контролирует непосредственно сам процесс работы.

Пульт управления необходим для ручного контролирования работы блока управления. С помощью пульта оператор может самостоятельно включать и выключать систему, переключать рабочие программы, выставлять температуру подогрева и время работы системы. Также с помощью него можно смотреть рабочие показатели системы.

Коды ошибок с пульта-таймера Теплостар

КодНесправностьУстранение неисправностей
01Перегрев.
  1. Проверить полностью жидкостный контур.
  2. Проверить помпу, при необходимости заменить.
  3. Проверить датчик температуры и датчик перегрева, при необходимости заменить.
02Опознан возможный перегрев. Разница температур, замеренных датчиком перегрева и датчиком температуры, слишком большая.
  1. Проверить полностью жидкостный контур.
  2. Проверить помпу, при необходимости заменить.
  3. Проверить датчик температуры и датчик перегрева, при необходимости заменить.
03Неисправность датчика перегрева.Проверить соединительные провода. Выходной сигнал и напряжение находятся в линейной зависимости от температуры (0°C соответствует 2,73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). Проверить датчик перегрева и при необходимости заменить.
04 Неисправность датчика температуры.Проверить соединительные провода. Выходной сигнал и напряжение находятся в линейной зависимости от температуры (0°C соответствует 2.73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). Проверить датчик температуры, при необходимости заменить.
05Обрыв индикатора пламени.Проверить соединительные провода. Проверить омическое сопротивление между выводами индикатора пламени. При обрыве омическое сопротивление более 90 Ом. При обрыве индикатор пламени заменить.
06КЗ индикатора пламени.Проверить соединительные провода. Проверить омическое сопротивление между выводами индикатора пламени. При КЗ омическое сопротивление менее 10 Ом. При КЗ индикатор пламени заменить.
07Прерывание пламени на режиме работы «МАЛЫЙ».Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.

08

Прерывание пламени на режиме работы «ПОЛНЫЙ».Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.
09Неисправность свечи накаливания.Проверить свечу накаливания, при необходимости заменить свечу.
10Неисправность электродвигателя нагнетателя воздуха.Проверить электропроводку электродвигателя. Устранить неисправность, при необходимости заменить нагнетатель воздуха.
12Отключение, повышенное напряжение более 30,8 В.Данный дефект возможен при включении подогревателя при работающем двигателе автомобиля. Причиной может быть неисправность регулятора напряжения автомобиля.
13Попытки запуска исчерпаны.Если допустимое количество попыток запуска использовано – проверить количество и подачу топлива. Проверить воздухозаборник и газоотводящий трубопровод. Проверить свечу.
14 Неисправность циркуляционного насоса (помпы).Проверить электропровода циркуляционного насоса на короткое замыкание и обрыв, проверить помпу и при необходимости заменить.
15Отключение, пониженное напряжение менее 20 В.Проверить батарею, регулятор напряжения автомобиля и подводящую электропроводку.
16 Превышено время на вентиляцию.За время продувки не достаточно охлаждён подогреватель. Проверить воздухозаборник и газоотводящий трубопровод. Проверить индикатор пламени и при необходимости заменить.
17Неисправность топливного насоса.Проверить электропровода топливного насоса на короткое замыкание и обрыв, проверить топливный насос и при необходимости заменить.
18Неисправность реле вентилятора автомобиля.Проверить электропровода реле, устранить К.З, при необходимости реле заменить.
19Прерывание пламени на режиме «СРЕДНИЙ».Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.
20Нет связи между блоком управления и таймером.Проверить предохранитель 5 А. Проверить цепи и контакты.
23Напряжение менее 21,6 В (Предупреждение).Необходимо выключить работающий подогреватель и провести зарядку аккумулятора.
25Происходит блокировка от последующих запусков подогревателя после трех подряд включений, при которых подогреватель не запустился.Блокировка снимается отключением подогревателя от аккумуляторной батареи. Проверить свечу накаливания. Проверить сетку и отверстие в камере сгорания на нагарообразование. Смотри также код 17.

Устройство и принцип работы 14ТС-10

Прибор 14ТС 10 представляет собой специальное устройство, встраиваемое в разрыв контура системы жидкого охлаждения двигателя. Конструктивно он состоит из корпуса, в котором расположена камера сгорания, встроенный теплообменник и электронасос. Включение и контроль за работой подогревателя осуществляет управляющий блок с выносным пультом. Подогреватель подключается к топливной системе и бортовой электросети автомашины.

При сгорании топлива в камере подогревателя выделяется тепло, которое передается теплообменнику. Проходящая сквозь него жидкость нагревается и, с помощью встроенного насоса, циркулирует в системе водяного охлаждения двигателя.

Процесс работы камеры контролируется индикатором горения. Достигнув заданного предела температуры нагрева (80°C) горение прекращается и устройство начинает остывать. Нагретая жидкость продолжает циркулировать в системе.

Автоматическая работа 14TC-10 осуществляется по одной из выбранных программ: экономной или предпусковой. В первом случае длительность рабочего цикла продолжается 8 часов при небольшой мощности, во втором нагрев происходит за 3 часа на максимальной мощности.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
