Диагностика КАМАЗ с газовым двигателем
В процессе обслуживания и диагностики автомобилей КАМАЗ с установленными газовыми силовыми агрегатами необходимо соблюдение ряда правил и техники безопасности. Это связано с повышенным риском работы с компримированным природным газом. Основные правила и особенности компьютерной диагностики КАМАЗ с газовым двигателем:
- Нельзя осуществлять замену деталей газового двигателя на детали от дизельных силовых агрегатов.
- Невозможно использование моторного масла, которое не соответствует указанному в техническом паспорте автомобиля.
- Свечи зажигания должны иметь зазор более 0.4 миллиметра. Регулировка величины зазора должна осуществляться каждые 10-12 тысяч километров, замена — 30-35 тыс.км.
- Сварочные работы осуществляются при отсоединенных разъемах электронных блоков и систем управления, в том числе и АБС, АКБ.
- Компьютерная диагностика электронной системы управления силовым агрегатом проводится сканером АСКАН-10 или компьютерной программой AKM Lite.
Электронные системы управления КАМАЗ
Различные комплектации КАМАЗов стали оснащаться двигателями с электронными блоками управления (ЭБУ). И если теперь водителя волнует нездоровое поведение в ходе эксплуатации знаменитых грузовиков, проявились симптомы в виде плавающих оборотов, пропадания тяги, необычных шумов, повышенного расхода дизельного топлива, на помощь приходит самодиагностика.
С помощью информации, выводимой из ЭБУ в виде кода ошибок, существует возможность указать точный электротехнический диагноз КАМАЗу. Процесс диагностики и дешифровки кодов зависит от типа электронной системы установленной на грузовом автомобиле. Перед началом диагностики предлагается определить тип ЭБУ по установленной модели двигателя.
Самодиагностика Вне зависимости от того, какой компанией произведён ваш V8, Cammins Inc. (Камминз) или ООО «КАМАЗ», установлены на нём системы подачи топлива от «Common Rail» и рециркуляции выхлопных газов (EGR) либо системы нейтрализации (SCR), диагностика будет проводиться в соответствии с этими двумя типами.
Процесс самодиагностики электронных систем КАМАЗ в двигателях евро-3, -4 незначительно отличается от подобной процедуры в других автомобилях. После нажатия определённой кнопки одна из ламп приборной панели или блока сигнализаторов начнёт мигать с разными интервалами, количество вспышек лампы одного интервала определяет разряд кода.
Двигатель с ЭБУ BOSCH MS 6.1
Обратим внимание на кнопку-качельку режима диагностики (часто монтируется на панели приборов слева, под рулевым колесом) или кнопку этого режима (часто находится рядом с блоком предохранителей, под панелью напротив места пассажира). «Качелька» имеет два крайних положения для удержания и центральное фиксированное положение
В диаграмме показан пример получения кода 24. Соотносим код ошибки (иначе блинк-код, от английского blink — мигать) с таблицей, приведённой ниже.
Двигатель с ЭБУ ISB CM2150
Этот тип ЭБУ устанавливался на поздние модели КАМАЗ и диагностика в этом случае будет отличаться от вышеприведённой схемы. После включения зажигания в памяти электронного блока фиксируется активная на данный момент неисправность, кроме того, неисправность может сигнализироваться красной или жёлтой лампой контрольной диагностики.
Расшифровка популярных кодов ошибок автомобилей КАМАЗ: фото и видео
- найти на консоли управления под рулем кнопку диагностики;
- вывести кнопку из центрального положения, опустив вниз или подняв вверх, на 2 секунды;
- подождать, когда кнопка вернется в исходное положение и начнет мигать лампа Чек;
- число миганий с длинным интервалом обозначает первую цифру кода;
- число миганий с кратким интервалом указывает на вторую цифру.
КамАЗ 65115. Режим принудительной диагностики АБС Ремонт, в этом случае, состоит в отсоединении и очистке каждого из контактов. После подключения очищенных контактов, необходимо проверить работу системы АБС. Если, во время движения, лампочка не загорается, то причина неисправности устранена.
Видеорегистратор — залог уверенности на дороге
- Поможет доказать вашу невиновность!
- GPS-нaвигaтoр и Wi-Fi
- Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
- Сeнсoрный IPS-диcплeй
- Кoнтрoль пoлocы движeния Adas
- Гарaнтия 1 гoд + СКИДКА 50 %!
Успейте заказать ПО ПРОМОКОДУ У ОФИЦИАЛЬНОГО ДИЛЕРА.
Как диагностировать ошибку КАМАЗ?
Есть два способа диагностировать ошибки на КамАЗе — с использованием компьютера, либо методом самодиагностики. Описание инструкции по проведению диагностики компьютерного блока Bosch (Бош) модели MS 6.1:
- В автомобиле включается зажигание. На приборной панели КамАЗ Каменс (Камминз) появятся значки, в том числе индикатор неисправности ДВС (двигателя внутреннего сгорания) Check Engine (ЧЕК). Символ появится на три секунды, а затем исчезнет. Если индикатор не отключился, то в работе одной из систем или узлов имеется неисправности.
- Затем нужно найти специальную кнопку проведения диагностики, на большинстве моделей Каминз или Коммон Рейл (Common Rail) она располагается под рулем на центральной консоли. Если этот элемент управления отсутствует, то клавишу нужно поискать рядом с предохранительным модулем, напротив пассажирского сиденья.
- Кнопка имеет два крайних положения и одно фиксированное – в центре. Элемент управления необходимо опустить вниз или поднять вверх, после чего удерживать в течение двух секунд.
- Кнопка должна автоматически вернуться в исходное состояние после того, как водитель ее отпустит. Затем индикатор диагностики начнет моргать сначала более длинными интервалами, а потом кратковременными. Количество морганий указывает на первый разряд неисправности, а число коротких вспышек – на второй. Нужно записать все ошибки, после чего потребуется их расшифровывать.
Диагностика кодов ошибок КамАЗ с помощью компьютера и программы выполняется так:

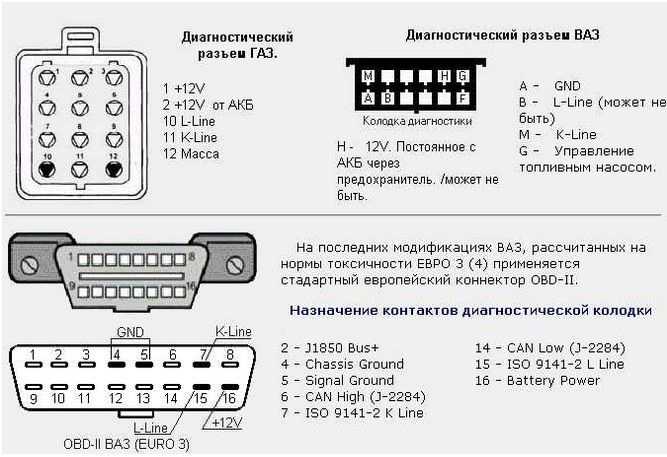

- Сканер или ноутбук подключаются к блоку управления автомобилем через разъем OBD2.
- Производится активация диагностирующегося оборудования. В зависимости от требований, указанных в сервисном руководстве, производится активация зажигания или запускается мотор.
- Затем необходимо начать считывать ошибки на КамАЗ Cummins или другой модели. Диагностический сканер или компьютер должны показать коды ошибок на панели. Нужно найти и узнать, что означают эти коды в перечне ошибок, в соответствии с полученными обозначениями производится ремонт.
Особенности управления автомобилей КамАЗ, оборудованных АБС
Водители, управляющие автомобилем с АБС, ошибочно считают, что такая система способна улучшать сцепление, однако это не так. Благодаря тому, что колеса не блокируются, повышается управляемость, предотвращаются ситуации, когда траектория движения может резко измениться.
АБС способна убрать некоторые потенциально опасные моменты при торможении, снижает тормозной путь, но в целом, управление транспортным средством остается таким же, как и без антиблокировочной системы.
Практически единственным правилом эксплуатации является запрет на использования прерывистого торможения: педаль тормоза необходимо нажимать максимально сильно, до упора. В противном случае работа АБС может стать некорректной, датчики движения не среагируют должным образом.
Горит ошибка АБС автомобиля КамАЗ
Главная » ДИАГНОСТИКА И РЕМОНТ КАМАЗ » НЕИСПРАВНОСТИ КАМАЗ
В современных автомобилях КамАЗ применяется антиблокировочная система ABS (АБС) торможения. Данная система способствует уменьшению аварийных ситуаций при торможении.
- Компоненты электронной системы управления
- Принцип работы ABS на КамАЗе
- Неисправности системы управления тормозами АБС
- Советы по предотвращению и устранению поломок
- Преимущества грузового автомобиля КамАЗ с системой ABS
КОМПОНЕНТЫ ЭСУ ТОРМОЗОВ
электронная система управления тормозами состоит из следующих элементов:
- Блока управления
- Тормозного модулятора
- Датчиков вращения колес
- КАН линии передачи данных
- Жгута электропроводки
ПРИНЦИП РАБОТЫ АБС НА КАМАЗе
Электронный блок управления постоянно получает сигнал от датчиков частоты вращения колес. При нажатии на педаль тормоза блок управления получает сигнал о начале процесса торможения и через CAN-шину грузовика подает сигнал на модулятор для включения электромагнитных клапанов подающих воздух на тормозные колодки.
НЕИСПРАВНОСТИ АБС НА КАМАЗе
На грузовых автомобилях данной марки возникают следующие неисправности антиблокировочной системы когда ABS перестает функционировать и эффективность торможения снижается:
- Повреждения датчиков частоты вращения колес
- Неисправность датчика педали тормоза
- Повреждения электропроводки
- Повреждения линии CAN
- Неисправность блока электронного управления
- Люфт ступичных подшипников
- Неисправность модулятора
ПРОФИЛАКТИКА СИСТЕМЫ АБС
Для предотвращения выхода из строя системы ABS, необходимо периодически проводить диагностику системы. При возникновении люфта колес, немедленно устранять, при необходимости проводить замену ступичных подшипников.
ПРЕИМУЩЕСТВА КАМАЗ С АБС
Грузовая техника с установленной антиблокировочной системой имеет следующие преимущества:
- Предотвращает занос грузовика при торможении
- Уменьшает тормозной путь
- Увеличивает управляемость КамАЗа при торможении
Такая система применяется на многих моделях грузовиков КамАЗ, в том числе:
- Камаз-65115
- Камаз-5490
Неисправности и ремонт
ABS имеет встроенную функцию самодиагностики. Включается поворотом ключа зажигания в положение «I». В этом режиме проверяется работа датчиков, блоков, соединений и элементов системы. Сигнал снимается при достижении автомобилем скорости 7-10 км / ч. Если он продолжает гореть, проверка выполняется в режиме принудительной диагностики АБС.

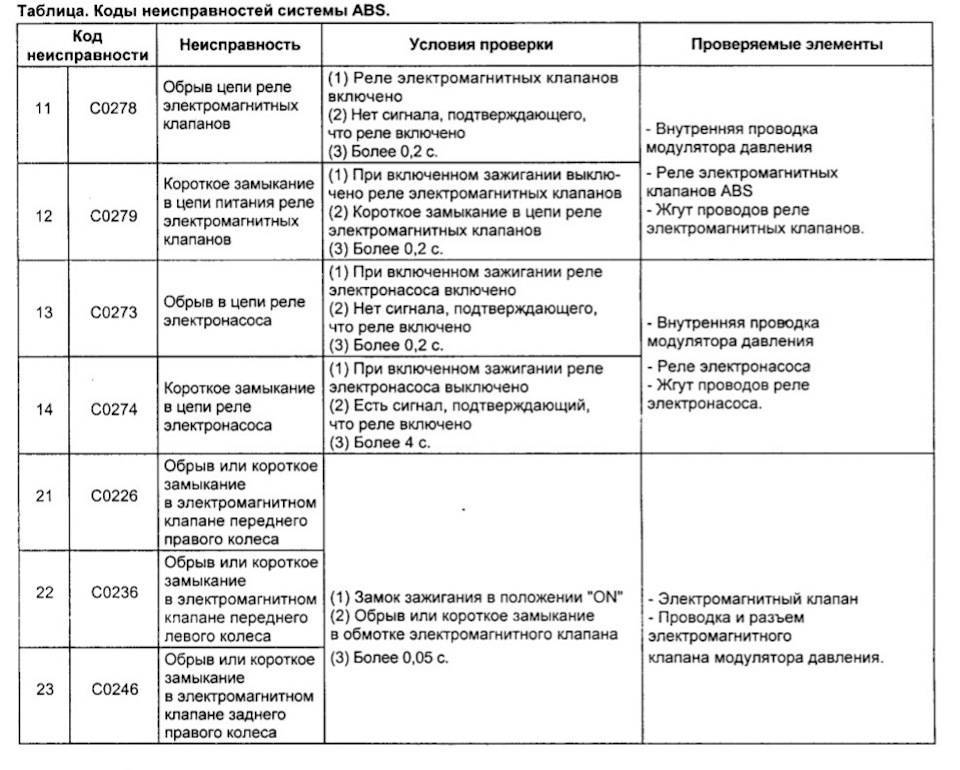

Коды ошибок
Если появляется неисправный элемент, загорается световой индикатор, и система генерирует коды ошибок. Неисправный элемент устанавливается по количеству миганий сигнализатора. В режиме принудительной диагностики ЭБУ сначала отображает последние 4 ошибки, которые один раз остаются в памяти устройства. Значение кода определяется по специальным таблицам. Например, полученное значение 2-1 соответствует неисправности модулятора B, характеризующейся коротким замыканием на массу. Коды остаются в памяти ЭБУ.
| Первый код ошибки | Второй код ошибки | Методы решения проблем |
| 1 — Нет ошибок | 1 — Нет ошибок | Система полностью работоспособна |
| 2 — Модулятор ABS | 1 — Передний правый 2 — Передний левый 3 — Задний правый 4 — Задний левый | Проверить провода к модулятору. В проводах впускных, выпускных клапанов или в «общем» проводе отсутствие или постоянное обрыв или замыкание на минус”. |
| 3 — Датчик: увеличенный воздушный зазор | 1 — Передний правый 2 — Передний левый 3 — Задний правый 4 — Задний левый | Проверить биение ступичного подшипника. Сдвиньте датчик к ротору. Проверить кабель датчика и контактные разъемы на предмет ослабленных контактов. |
| 4 — Датчик: короткое замыкание / обрыв кабеля | 1 — Передний правый 2 — Передний левый 3 — Задний правый 4 — Задний левый | Проверьте провода датчика. Пространство или короткое замыкание на «минус» или «плюс» или между проводами датчика. |
| 5 — Потеря сигнала / размер шин | 1 — Передний правый 2 — Передний левый 3 — Задний правый 4 — Задний левый | Проверьте провода к датчику на предмет слабого контакта. Проверить ротор на предмет повреждений. Подключите другой датчик для тестирования. Диаметры колес разные. |
| 6 — Ротор | 1 — Передний правый 2 — Передний левый 3 — Задний правый 4 — Задний левый | Проверить ротор на предмет повреждений. Заменить ротор. |
| 7 — Системные функции | 4 — Лампа в АБС | Проверить кабели индикатора неисправности АБС. Нажата ли кнопка переключателя диагностики АБС более 16 секунд? |
| 8 — Электронный блок | 1 — Источник питания пониженного напряжения | Проверить цепи питания и предохранители АБС. Источник питания пониженного напряжения |
| 8 — Электронный блок | 2 — Источник питания от перенапряжения | Проверьте аккумулятор и генератор. Источник питания от перенапряжения |
| 8 — Электронный блок | 3 — Внутренняя ошибка | Если ошибка повторяется, замените блок управления ABS |
| 8 — Электронный блок | 4 — Ошибка конфигурации | Электроника / неправильная параметризация |
| 8 — Электронный блок | 5 — Связь с «минусом» гидроаккумулятора | Проверить массу блока управления ABS и модуляторов. |
При проведении ремонта автомобиля необходимо помнить, что выключатель массы должен быть выключен, а система обесточена.
Неисправности и ремонт
АБС имеет встроенную функцию самодиагностики. Она включается поворотом замка зажигания в положение «I». В этом режиме проводится проверка работоспособности датчиков, блоков, связей и элементов системы. Сигнал снимается при достижении автомобилем скорости 7-10 км/ч. Если же он продолжает гореть, то проверку проводят в режиме принудительной диагностики АБС.
Коды ошибок
В случае появления неработоспособного элемента загорается сигнальная лампа и система формирует коды ошибок. Дефектный элемент устанавливается по количеству миганий сигнализатора. В режиме принудительной диагностики ЭБУ вначале однократно выдает 4 последние ошибки, которые остались в памяти устройства. Значение кода определяется по специальным таблицам. Например, полученное значение 2-1 соответствует неисправности модулятора В, характеризующейся замыканием на массу. Коды остаются в памяти ЭБУ.
Выполняя ремонт автомобиля, необходимо помнить, что выключатель «массы» должен быть отключен, а система обесточена.
голоса
Рейтинг статьи
Неисправности и ремонт
АБС имеет встроенную функцию самодиагностики. Она включается поворотом замка зажигания в положение «I». В этом режиме проводится проверка работоспособности датчиков, блоков, связей и элементов системы. Сигнал снимается при достижении автомобилем скорости 7-10 км/ч. Если же он продолжает гореть, то проверку проводят в режиме принудительной диагностики АБС.
Коды ошибок
В случае появления неработоспособного элемента загорается сигнальная лампа и система формирует коды ошибок. Дефектный элемент устанавливается по количеству миганий сигнализатора. В режиме принудительной диагностики ЭБУ вначале однократно выдает 4 последние ошибки, которые остались в памяти устройства. Значение кода определяется по специальным таблицам. Например, полученное значение 2-1 соответствует неисправности модулятора В, характеризующейся замыканием на массу. Коды остаются в памяти ЭБУ.
| Первый код ошибки | Второй код ошибки | Методы устранения неисправностей |
| 1 – Нет ошибок | 1 – Нет ошибок | Система полностью исправна |
| 2 – Модулятор ABS | 1 – Передний правый 2 – Передний левый 3 – Задний правый 4 – Задний левый | Проверьте провода к модулятору. В проводах к впускному, выпускному клапанам или в «общем» проводе пропадающий или постоянный обрыв, или замыкание на “минус”. |
| 3 – Датчик: увеличен воздушный зазор | 1 – Передний правый 2 – Передний левый 3 – Задний правый 4 – Задний левый | Проверьте биение ступичного подшипника. Придвиньте датчик к ротору. Проверьте кабель датчика и разъемы на пропадающий контакт. |
| 4 – Датчик: короткое замыкание/ обрыв провода | 1 – Передний правый 2 – Передний левый 3 – Задний правый 4 – Задний левый | Проверьте провода к датчику. Разрыв или замыкание на “минус” или “плюс” или между проводами датчика. |
| 5 – Пропадающий сигнал / размер шин | 1 – Передний правый 2 – Передний левый 3 – Задний правый 4 – Задний левый | Проверьте провода к датчику на пропадающий контакт. Проверьте ротор на повреждения. Подключите для проверки другой датчик. Диаметры колес различны. |
| 6 – Ротор | 1 – Передний правый 2 – Передний левый 3 – Задний правый 4 – Задний левый | Проверьте ротор на повреждения. Замените ротор. |
| 7 – Системные функции | 4 – Лампа ABS | Проверьте провода на сигнализатор неисправности АБС. Была ли нажата клавиша выключателя диагностики АБС более 16 секунд? |
| 8 – Электронный блок | 1 – Пониженное напряжение питания | Проверьте цепи питания и предохранители АБС. Пониженное напряжение питания |
| 8 – Электронный блок | 2 – Повышенное напряжение питания | Проверьте аккумулятор и генератор. Повышенное напряжение питания |
| 8 – Электронный блок | 3 – Внутренняя ошибка | Заменить блок управления ABS, если ошибка повторится |
| 8 – Электронный блок | 4 – Ошибка конфигурации | Неверный электронный блок / параметрирование |
| 8 – Электронный блок | 5 – Соединение с “минусом” аккумуляторной батареи | Проверьте “массу” на блоке управления АБС и модуляторах. |
Выполняя ремонт автомобиля, необходимо помнить, что выключатель «массы» должен быть отключен, а система обесточена.
Профессиональное устранение поломок
Ремонт системы АБС должен выполняться опытными, квалифицированными мастерами, так как от их работы зависит безопасность движения. Наш сервис укомплектован такими специалистами, оснащен специальным оборудованием, профессиональным инструментом. Это гарантия надежности.
По прибытии на место, мастера проводят визуальный осмотр элементов системы на предмет повреждений. Ремонт ABS Bosch, других типов блоков начинается с диагностики, где используется сертифицированное оборудование. На основе полученной информации, выполняется аппаратная корректировка сбоев, механический ремонт или полная замена элементов системы.
Самостоятельное устранение неполадок системы ABS без профильных знаний, опыта, специализированного оборудования, инструмента приводит к потере времени, дополнительным расходам.
Диагностика АБС «Knorr-Bremse» световыми кодами (блинк-кодами)
Система имеет встроенную самодиагностику, контроль над собственной работоспособностью система осуществляет непрерывно (проверка целостности соединительных кабелей датчиков, срабатывание модуляторов во время работы). При возникновении неисправности включается диагностическая лампа.
Внимание! Данный вид диагностики специально создан доступным для водителя, который, имея соответствующую квалификацию, в ряде случаев может самостоятельно определить и устранить неисправность. Во избежание блокировки блоков управления, после устранения неисправностей, необходимо стереть из блока управления информацию об ошибках, содержимое которой отражается с помощью блинк-кодов
В любом случае информация об ошибках записывается в специальной области памяти блока, которую можно считать (или очистить) только с помощью специального диагностического аппарата
Во избежание блокировки блоков управления, после устранения неисправностей, необходимо стереть из блока управления информацию об ошибках, содержимое которой отражается с помощью блинк-кодов. В любом случае информация об ошибках записывается в специальной области памяти блока, которую можно считать (или очистить) только с помощью специального диагностического аппарата.
Для принудительной проверки работоспособности с целью поиска неисправностей необходимо задействовать режим принудительной диагностики.
️Как отключить АБС индикатор ОШИБОК ABS Камаз
Включение электронного блока управления в режим принудительной диагностики производится путем нажатия, и удержания в нажатом состоянии в течение определенного времени клавиши диагностики АБС, расположенной на панели приборов, при включенном состоянии выключателя «массы» и выключателя стартера и приборов (ротор замка должен быть повернут в положение «I»).
Световой мигающий код активной ошибки 0,5 с. Неисправный компонент и характер неисправности определяется по количеству вспышек диагностической лампы соответственно в первом и втором блоках. При отсутствии отказов и неисправностей системы, выдается световой код 1-1 (по одной вспышке контрольной лампы в каждом информационном блоке). Если в системе присутствует несколько активных ошибок, то после отображения первой ошибки будет выдаваться световой код второй ошибки и т.д. в очередности их накопления.
После устранения всех неисправностей необходимо в выключателе стартера и приборов ротор замка повернуть ключом сначала в положение «0», а затем в положение «I».
Если активных ошибок нет, то в режиме диагностики выдаются последовательно световые коды четырех последних пассивных или «плавающих» ошибок, т.е. ошибок которые были, но в данный момент отсутствуют (или остались не стертыми из памяти блока).
5.1.1. Диагностика АБС «Knorr-Bremse» световыми кодами (блинк-кодами)
Вызов и отображение кодов ошибок.
Перед инициализацией диагностики по блинк-кодам необходимо включить питание приборов (повернуть ключ в «замке» в положение «I»). После включения зажигания и до нажатия диагностической клавиши подождать не менее 1 с. В процессе диагностики АБС не функционирует!
Вызов кодов ошибок производится одним нажатием на диагностическую клавишу в течение 0,5. 8 с., а отображение производится посредством мигания аварийной лампы -выдача «блинк-кодов», как показано на рисунке 90. Каждая запомненная ошибка выдаётся блоком управления, состоящим из двух разрядов, первый из которых обозначает номер компонента, а второй — номер ошибки. Коды ошибок приведены в таблице 14.
Прервать выдачу кодов ошибок можно повторным нажатием диагностической клавиши.
После определения характера неисправности по световому коду необходимо повернуть ключ в «замке» в положение «0» и устранить выявленную неисправность. Если неисправность в системе устранена, необходимо стереть ошибку из памяти блока управления. Для этого необходимо при выключенных приборах («0») нажать кнопку диагностики и отпустить только после включения приборов («I»). Менее чем через 3 с. память устраненной неисправности из памяти электронного блока управления будет стерта. После этого при повторном включении в режим диагностирования электронный блок управления выдаст стартовый сигнал и код 1-1 (отсутствие неисправности) или код следующей неисправности или случайной ошибки, если они были зафиксированы в памяти блока в процессе эксплуатации.
Источник
Коды ошибок КАМАЗ 43118 формируются электронным блоком управления (ЭБУ), который может их передавать посредством сигнала лампочки Cheсk или на подключенный компьютер (сканер). Последний подводят к специальному разъему на панели и с помощью программного обеспечения считывают код.
Особенности управления автомобилей КамАЗ, оборудованных АБС
Водители, управляющие автомобилем с АБС, ошибочно считают, что такая система способна улучшать сцепление, однако это не так. Благодаря тому, что колеса не блокируются, повышается управляемость, предотвращаются ситуации, когда траектория движения может резко измениться.
АБС способна убрать некоторые потенциально опасные моменты при торможении, снижает тормозной путь, но в целом, управление транспортным средством остается таким же, как и без антиблокировочной системы.
Практически единственным правилом эксплуатации является запрет на использования прерывистого торможения: педаль тормоза необходимо нажимать максимально сильно, до упора. В противном случае работа АБС может стать некорректной, датчики движения не среагируют должным образом.
Ошибка SPN 792 FMI 4 КАМАЗ ABS:
Ошибка SPN 792 FMI 4 в системе ABS КАМАЗ может указывать на неисправности в работе антиблокировочной системы тормозов. Эта ошибка указывает на неисправность в механизме контроля датчика скорости на ступице.
Возможные причины возникновения ошибки SPN 792 FMI 4 в системе ABS КАМАЗ:
- Повреждения или коррозия проводов и разъемов, связанных с датчиком скорости на ступице.
- Сломанный или неисправный датчик скорости на ступице.
- Проблемы с электронным блоком управления ABS.
Для диагностики ошибки SPN 792 FMI 4 в системе ABS КАМАЗ рекомендуется выполнить следующие действия:
- Проверить провода и разъемы, связанные с датчиком скорости на ступице, на наличие повреждений или коррозии. Если обнаружены повреждения, необходимо их устранить.
- Проверить состояние датчика скорости на ступице. Если датчик поврежден или неисправен, его необходимо заменить.
- Проверить работу электронного блока управления ABS. Если обнаружены проблемы, необходимо провести его диагностику и ремонт либо заменить.
В случае, если проведенная диагностика не позволяет устранить ошибку SPN 792 FMI 4 в системе ABS КАМАЗ, рекомендуется обратиться к специалистам для профессионального решения проблемы
Важно помнить, что неисправности в системе ABS могут серьезно повлиять на безопасность движения, поэтому ремонт необходимо проводить своевременно
Особенности управления автомобилей КамАЗ, оборудованных АБС
Водители, управляющие автомобилями с АБС, ошибочно полагают, что такая система может улучшить тягу, но это не так. За счет того, что колеса не заблокированы, повышается управляемость, избегаются ситуации, когда траектория движения может резко измениться.
АБС способна исключить некоторые потенциально опасные моменты при торможении, сокращает тормозной путь, но в целом управляемость автомобиля остается такой же, как и без антиблокировочной системы.
Практически единственное правило работы — запрет на прерывистое торможение: педаль тормоза нужно нажимать как можно сильнее, до упора. В противном случае работа АБС может стать некорректной, датчики движения не среагируют должным образом.
Ошибка C0156: обрыв цепи или короткое замыкание в датчике положения управляющего рычага
Одной из наиболее распространенных ошибок ABS Камаз 65115 Euro 5 является ошибка C0156, которая указывает на обрыв цепи или короткое замыкание в датчике положения управляющего рычага.
Датчик положения управляющего рычага является важным компонентом системы ABS, так как он отвечает за передачу информации о положении рычага управления транспортного средства. Если в данном датчике возникает обрыв цепи или короткое замыкание, система ABS не сможет корректно функционировать и водитель может столкнуться с проблемами при торможении и управлении автомобилем.
Для диагностики и решения проблемы с ошибкой C0156 рекомендуется выполнить следующие шаги:
- Проверить состояние проводов и разъемов, соединяющих датчик положения управляющего рычага с системой ABS. Возможно, провод или разъем был поврежден или отсоединен.
- Проверить сам датчик на наличие физических повреждений или износа. В случае необходимости, заменить датчик на новый.
- Проверить цепь питания датчика. Убедиться, что напряжение на датчике соответствует рекомендуемым значениям. В случае необходимости, выполнить ремонт или замену электрической цепи.
- Произвести сброс кода ошибки и провести тестирование системы ABS. Если ошибка повторяется, необходимо обратиться к профессиональному сервисному центру для более детальной диагностики и ремонта.
Важно отметить, что ошибка C0156 может иметь различные причины, поэтому, если перечисленные выше шаги не привели к решению проблемы, рекомендуется обратиться к специалистам. Они смогут более точно определить и устранить причину возникновения ошибки
Устройство и принцип работы
АБС грузовика включает в себя следующие элементы:
- датчики скорости вращения колес;
- модуляторы, регулирующие давление воздуха в тормозных камерах;
- электромагнитный клапан, отключающий вспомогательный тормоз;
- электронный блок управления (ЭБУ);
- блок предохранителей;
- реле, соединительные провода и лампы сигнализации.
Принцип действия системы основан на измерении и сравнении скорости вращения колес и формировании команды на управление тормозными элементами по сигналам от ЭБУ. Выходной сигнал формируется в случае появления данных о разной скорости колес и воздействует на модуляторы, чем обеспечивает устойчивость и управляемость грузовика в процессе торможения.
Схема
Чаще всего на КамАЗ применяется схема АБС, построенная по принципу 4 датчика и 4 модулятора. Это дает возможность воздействовать на тормозные элементы всех колес. Модуляторы задней тележки управляют тормозами колес одного борта среднего и заднего мостов. При этом они повышают и поддерживают давление в тормозных камерах, а при необходимости — сбрасывают его.
При блокировке одного переднего колеса система ступенчато изменяет давление в передней тормозной камере другого. В режиме торможения включается моторный тормоз. При юзе он выводится из работы, но в случае обрыва провода электромагнитного клапана может негативно повлиять как на работу АБС, так и на режим торможения.
Как установить
Установка АБС на КамАЗ проводится только в специализированных мастерских, имеющих разрешение на этот вид деятельности. Самостоятельное вмешательство в конструкцию тормозной системы категорически запрещено.
Как отключить
Самый простой способ отключить антиблокировочную систему — это вынуть предохранители или отсоединить разъемы датчиков. Однако это делать не рекомендуется в связи с тем, что работоспособная система уменьшает тормозной путь и не дает машине двигаться юзом.
Признаки неисправности
- Не заводится с ключа
- Не заводится со стартера (стартер крутит, не заводится)
- Стартер не крутит, реле щелкает (не заводится)
- Не заводится без газа
- не заводится, ошибок нет
- Не (буксира)
- Резко заглох, не заводится
- После замены (ремонта) ТНВД, не заводится
- Не заводится, после замены ЭБУ (Блока управления, мозгов)
- Не заводится после капитального ремонта
- Не заводится, ошибка на дисплее не горит
- После замены поршневой группы не заводится
- Автокран Камаз не заводится с кабины крановщика (скворечника)
- При повороте ключа трещит стартер
- Не крутит стартер
- Не заводится на холодную (плохо заводится)
- Не заводится на горячую (плохо заводится)
- Горит чек, не заводится
- Заглох на ходу, не заводится
- Заглушили и больше не заводится
- Не заводится без быстрого старта
- Заводится и глохнет
- Без подкачки не заводится
- После того как «обсох» не заводится
- Идет дым из выхлопной (белый, черный) и не заводится
- Не работает панель приборов и не заводится
- Дымит при прокрутке стартером
Расшифровка кодов ошибок КамАЗ представлена в инструкции программы, которая используется для диагностики. Примеры ошибок:
- 213 — нарушение в работе устройства управления силовым агрегатом;
- 296 — упало давление масляной жидкости;
- 2973 — сбои в системе контроля за давлением воздуха во впускном коллекторе;
- 214 — перегрев масляной жидкости;
- 235 — недостаточное количество охлаждающей жидкости в системе;
- 425 — высокая температура масла;
- 3617 — отсутствует сигнал многоступенчатого переключателя;
- ошибка 4335 — проблемы с подачей воздуха;
- 275 — некорректно работает ТНВД;
- 429 — высокие показатели напряжения в цепи топливного индикатора;
- 351 — нарушение в работе форсунок;
- 415 — невысокий уровень рабочей жидкости;
- 261 — перегрев горючего.
Из чего состоит код ошибки
Первый символ – буква, показывающая на систему, в которой произошла ошибка:
Второй знак показывает специфику поломки:
Третий символ — тип поломки, среди которых могут быть: подача топлива, система зажигания, проводка, коробка передач и т.д.
Например, на КамАЗ 6520 с двигателем Евро-3 может возникнуть ошибка u0129 – неисправность электрических модулей.
Причина ошибки SPN 3597 FMI2
Ошибка SPN 3597 FMI2 диагностируется у автомобилей КамАЗ с двигателями Евро 3 или 4. Причина – снижение напряжения в электроцепи, аккумуляторе. Такая поломка не имеет большого влияния на работу автомобиля. Чтобы установить точную причину неисправности, необходимо произвести диагностику, как описывалось ранее.
| Коды ошибок в системе | Причина поломки |
| SPN 977 FMI 4 | Неисправности в работе цепного механизма кондиционера |
| 98-1 | Превышено количество оборотов коленчатого вала |
| 523601-4 | Низкий уровень топлива и масла |
| 3514-31 | Вышел из строя источник питания |
| 675-4 | Замкнуты форсунки |
| 13688-4 | Реле топливного насоса замкнуло на землю |
| 91-4 | Нечеткий сигнал от датчика, отвечающего за позицию тормозного механизма |
| 171-3 | Эта ошибка расшифровывается как сбой в работе термометра |
| 1072-4 | Клапан был замкнут на землю |
| 111-3 | Сильный сигнал от индикатора уровня антифриза |
| 1188-5 | Отсутствует связь с реле подогрева воздушного потока |
| 110-2 | Датчик, отслеживающий температуру антифриза, работает некорректно |
| 1188-4 | Произошло замыкание на землю в регулировочной цепи клапана давления |
Причины, диагностика, решение проблемы
Ошибка SPN 792 FMI 4 в системе ABS КАМАЗ может возникать по разным причинам. Некоторые из них могут быть следствием неисправностей в работе компонентов системы, а некоторые – ошибками в программном обеспечении.
Для того чтобы определить точную причину ошибки и приступить к устранению проблемы, необходимо провести диагностику
В случае ошибки SPN 792 FMI 4, следует обратить внимание на следующие компоненты системы ABS:
- Датчики скорости колес
- Кабельная разводка
- Электронный блок ABS
- Магнитные кольца на колесах
Как только причина ошибки будет определена, можно приступать к решению проблемы. В зависимости от конкретной неисправности, могут быть предложены следующие решения:
- Замена датчиков скорости колес
- Проверка и возможная замена кабельной разводки
- Обновление или замена программного обеспечения ABS
- Проверка и, при необходимости, замена магнитных колец на колесах
Если же вы не имеете достаточных навыков и опыта для самостоятельного решения проблемы, рекомендуется обратиться к специалистам сервисного центра. Они смогут провести качественную диагностику, определить причину ошибки и предложить наиболее эффективное решение.
Ошибка «ABS ECU»
Ошибка «ABS ECU» указывает на неисправность электронного блока управления системы ABS (антиблокировочной системы) автомобиля КамАЗ. ABS ECU отвечает за контроль работы системы ABS и регулировку тормозного усилия на каждом колесе для предотвращения блокировки.
Возможные причины ошибки «ABS ECU» могут быть следующими:
- Неисправность самого электронного блока управления ABS (ABS ECU).
- Проблемы с электрическим питанием ABS ECU, такие как перебои в подаче напряжения или обрывы проводки.
- Неисправность датчиков скорости на колесах.
- Проблемы с тормозными механизмами, например, неисправность тормозных дисков или колодок.
Для устранения ошибки «ABS ECU» необходимо провести диагностику системы ABS с использованием специализированного оборудования и обратиться к квалифицированному специалисту. Он сможет определить и устранить конкретную причину ошибки и восстановить нормальную работу системы ABS.
Важно отметить, что при возникновении ошибки «ABS ECU» система ABS может быть отключена, что может повлиять на эффективность торможения автомобиля. Поэтому рекомендуется как можно скорее обратиться к специалисту для диагностики и ремонта системы ABS
Поломки 43118 Евро-5 с двигателем Коммон Рейл
На все ДВС КАМАЗов с мочевиной устанавливаются ЭБУ ISB СМ2150, чьи блинк-коды являются трех- и четырехзначными, в отличие от предыдущей модели, которую можно встретить на грузовиках Евро-4 и Евро-3. Перечень основных шифров выглядит так:
- глюки контроллера;
- повреждение линии питания;
- окислы контактов, засорение или поломка разъемов;
- износ изоляции на кабеле питания датчика.
Действия:
- Проверяют проводку и отдельные разъемы управления замедлительным устройством.
- Сканируют работу реле управления.
- Меняют блок EBS, если реле нормальное и проводка целая.
- Проверяют воздушный зазор контроллеров скорости на колесах.
- Сканируют память поломок электронного тахографа.
- Износ патрубков;
- ослабление 1 или нескольких хомутов;
- поломка термостата;
- глюки датчика уровня фреона;
- повреждение расширительного бачка, которое привело к утечке.
