LR13000
Liebherr LR13000 является самым мощным гусеничным краном в своем классе с максимальной грузоподъемностью 3 000 метрических тонн. LR13000 – это универсальный кран, подходящий для любой работы, так как система стрелы может быть настроена в четырех различных вариантах: от легкой до сверхтяжелой. Максимальная длина стрелы составляет 130 метров.
Кран LR13000 оснащен 2-цилиндровым турбодизельным двигателем Liebherr-8 мощностью 1 360 л.с. Лебедки стандартно поставляются с одним приводом, что обеспечивает максимальную отказоустойчивость и удобство обслуживания. В случае отказа привод можно заменить под нагрузкой. Бетонные балластные блоки поставляются в 20-дюймовом контейнере с поворотным замком, что делает его экономически транспортабельным.
Кабина просторна и оснащена новой системой управления краном LICCON2 и тремя мониторами с планировщиком работы крана. В целях безопасности рабочих и станков, кран оснащен системой контроля камеры лебедок и задней части машины.
Источник3
Кран мостовой или кран балка — это специальное оборудование, которое используется на различных видах производств для осуществления погрузочно-разгрузочных работ, а также для транспортировки грузов по цеху.
Кран балка – это балка, по которой идет горизонтальное перемещение и балка концевая. Традиционно концевых балок 2 и располагаются они с двух концов главной балки. Также кран балка опорная довольно универсальна и имеет небольшие габариты, поэтому ее можно применять в сложных местах или где использовать другие типы кранов невозможно.
Разновидности кран балок
Кран балка бывает двух видов:
Опорная кран балка является по своей сути несущей балкой со вспомогательными механизмами. Такой кран способен передвигаться как с помощью традиционного электрического, так и с помощью ручного привода. Управление может происходить из кабины или с помощью специального ручного пульта управления. В основном его можно встретить в цехах, где необходимо перемещать малогабаритные грузы.
Подвесная кран балка, это, по сути, мостовой кран, имеющий колеса и подкрановые пути. Такие кран балки включают в себя такие элементы как: балка, грузоподъемное устройство, дистанционный пульт, ходовая тележка и дополнительное вспомогательное оборудование. Управляется данное устройство с помощью кнопок. Опорные кран-балки применяются для поднятия и перемещения грузов с очень большим весом. Обычно такие устройства используют в тяжелой промышленности. Они намного больше весят, чем подвесные конструкции с аналогичной грузоподъемностью.
Главное назначение крана – это поднятие грузов, их захват и последующая транспортировка в определенное место. Затем кран пустым возвращается на прежнее место. Преимуществом кранов является их высокая скорость передвижения, его грузоподъемность, высота подъема и ход работы.
Однопролетные краны имеют диапазон, перемещения которых составляет около 15 м. Двухпролетные краны перемещаются на расстояние до 30 м. Кран-балки – это устройства, которые работают от электроэнергии, передаваемой по специальному кабелю. Высота максимального подъема груза достигает 36 м.
Благодаря инновационной конструктивной особенности кранов, их можно использовать практически в любых климатических условиях. Они не боятся атмосферных осадков, ультрафиолетовых лучей и низких температур.
Также производители предлагают кран-балки на ручном управлении, которые также делятся на: опорные и подвесные. В таких устройствах применяется ручной подъемный механизм в виде цепи. Они перемещаются вдоль цехового помещения, в них применяется механизм цепного типа передвижения и грузоподъемный тельфер.
Мостовая кран-балка и ее конструктивные особенности
Концевая балка – это один из элементов крана, который используется для перемещения крана. Она передвигает кран по установленным путям. Балки концевые включают в себя балки, колесные блоки и редуктор.
Они делятся на опорные и подвесные. Механизм соединения с основной балкой может быть жестким и подвижным. Такие устройства изготавливаются из металла, поэтому они обладают высокой степенью износостойкости. Они обеспечивают небольшую степень нагрузки на крановый путь, так как имеют совмещение концевой балки с основной несущей. От этого зависит и прочность крана.
Основная балка крана мостового собирается долгое время. Вначале все элементы выкладываются на специальном стенде, а затем каждую деталь тщательно зачищают, чтобы на них не осталось пыли, ржавчины, стружки и т.д. это осуществляется на специальном шлифоборудовании до металлического блеска. Далее все детали опять собирают на стеллажах для проверки правильности их состыковки и в нескольких местах прихватывают с помощью сварки.
Затем перед окончательным свариванием всех деталей проверяют точность стыков и параллельность установки требуемых элементов. После этого только осуществляется окончательная сварка крана. Следует строго соблюдать все правила при сварке крана. Она не должна быть мокрой. После того как все детали сварены, все швы тщательно зачищают.
Главные балки выполнены в форме обычного прямоугольника, состоящего из небольших коробочек. Это делает конструкцию балки более прочной, надежной и устойчивой. Также за счет этого она может сопротивляться степени изгиба. Внутри моста есть балка, которую называют основной. Балка, которая находится извне, имеет название «вспомогательной». Эта балка имеет мелкие отверстия, которые помогают вес моста сделать намного меньше. Пластины основной балки имеют название верхних и нижних поясов.
Источник
Приборы безопасности ОГМ 240-31 для железнодорожных кранов
Модификация прибора | Модели кранов | |
Стреловые краны с телескопической стрелой и гидравлическим приводом | ||
ОГМ240-14 | КА-40 КА-50 КС-557 () КС-2571А () КС-2571Б () КС-2571А-1 () КС-2572А-1 КС-2573-1 () КС-2573-2 () КС-2574 () КС-3372 () КС-3571 () КС-35714 () КС-35714 () КС-35714-1 () КС-35714-1 () КС-35715 () КС-35715-1 () КС-35714-2 () КС-35719 () КС-3576-1 () КС-3576-1-01 () КС-45715 () КС-4574A () КС-35715-2 () КС-3579 () КС-35716-1 () КС-35716-5 () КС-35719-8А КС-3574 () КС-3575 () КС-3575А () КС-3575А-1 () КС-3577-2 () КС-3577-3 () КС-3577-3-1 () КС-3577-4 () КС-3579Р КС-3579-04 КС-45717-1 КС-45717-1А КС-45719 () КС-45719-1 () КС-4572 () КС-4572А () КС-45721 () КС-45729-4 КС-45729А-4 КС-4573 () КС-4573-4А () КС-4574 () КС-4574-2 КС-4576-3 () КС-5473 | КС-5476 КС-5579 () КС-5479 КС-55713 КС-55713-1 () КС-55713-3 КС-55713-4 () КС-55715 КС-55727-7 КС-55717А () КС-55729А-4 КС-55730 () КС-55732 КС-55734 () КС-55741 () КС-55741A () КС-55741-1 () КС-55743 КС-55743Б КС-5579.22 () КС-6476 () КС-6471 () КП-32 () КТА-25 () МКАТ-16 () МКАТ-20 () МКАТ-40 () МКТ-20 () МТА-160-К () МКТ-20.3 МКТ-25 МКТ-20.8 () МКТ-25 () МКТ-40.1 () МКТ-50 () МКТБ-30 МКТ-50.1 () КМ-400 AD20T () Bendini 12delta () Cosmos 775CM () Fablok DST-0281 () Кato-1600 Kato NK-750 YS-L Kobelko RK-500 () Puyuan ZLJ5310JQZ25H () QY25 () QY100K () Tadano TR-250M-5 TC-2776 () TG-550F () TR-250M-5 () XCMG QY20B () XCMG QUY25 () |
ОГМ240-20 | КС-4372 () КС-4372В КС-4372Б () КС-55722 КС-55722-1 () КС-55722-2 () | КС-55722-3 () КС-55722А () КС-55742 КС-5671 ПСКБМ-1 СКБМ-523 |
Стреловые краны с решетчатой стрелой и механическим приводом стрелы | ||
ОГМ240-28 | АК-8 К-255 К-162 () КС-2561К () КС-2561М КС-2561Н КС-2568М | КС-3562А () КС-3562Б () КС-4361А () КС-4561А () КС-4562 () СМК-101 () |
Краны с решетчатой стрелой на гусеничном ходу | ||
ОГМ240-30 | ДЭК-50 ДЭК-251 () ДЭК-321 () ДЭК-631 () ДЭК-631А () К-631 КМТ-8 КС-2561Е МКГ-25БР () МКГ-25БР () МКГ-25.01 () МКГ-25.01А () МКГ-40 () МКГ-100 () МКГС-32 () МКГС-100 () МКГС-100.1 () МКП-25 () МКП-25А () МКСА-16 () МКТ-100М МКТ-40 МКТ-6 МКТ-6-45 () | РДК-250 () РДК-250-1 () РДК-250-2 () РДК-250-3 () РДК-300-1 () СКГ-401 () СКГ-40/63 () СКГ-63 () СКГ-63А () СКГ-63/100 () СКГ-100 () СКГ-631 () СКГ-505 () КС-6362 () КС-5363 КС-5363А КС-5363Б КС-5363В () КС-5363Е () КС-5363ХЛ КС-8565 () Vicon 3900 Manitowoc XCMG QUY100 |
Монтажные подъемники | ||
ОГМ240-32 | ПМ-6,3гидро | |
Башенные краны | ||
ОГМ240-40.03 | КБ-586 | |
ОГМ240-41 | СК-3861 КБ-100 КБ-160 КБ-401 | КБ-402 КБ-309 КБ-309ХЛ КБ-405 |
Краны мостового типа | ||
ОГМ240-50 | Мостовые и козловые краны |
Устройство контроля и безопасности ОГМ 240-31 – достаточно сложный прибор, представляющий собой небольшой но достаточно мощный бортовой компьютер. Он анализирует информацию, поступающую от нескольких датчиков, прикрепленных к рабочим узлам крана или другой строительной техники и на основе полученных данных выдает разрешение на определенные действия этих узлов, причем, в полностью автоматическом режиме (без участия человека). Приборы серии ОГМ устанавливают на отечественные и зарубежные автокраны, а также на гусеничные машины и другую строительно-монтажную технику. Устройство ОГМ 240-31 предназначено для установки на краны железнодорожные грузоподъемность которых 16-80 тонн.
Kroll K-10000
KROLL K-10000 уже более 40 лет является одним из крупнейших в мире башенных кранов. Стойка высотой почти 120 метров с вылетом стрелы 85 метров может поднять 120 тонн в радиусе почти 90 метров.
Модель с длинной стрелой может поднимать 94 тонны до радиуса 95 метров. K-10000 может поворачиваться на 360° после того, как он прикручен к бетонному основанию диаметром 12 метров. Это позволяет крану занимать площадь 7,5 акров, или примерно 6 футбольных полей.
Второй, сервисный кран, прикреплен к вершине для первоначальной сборки и будущего обслуживания K-10000. Система трех противовесов, одного комплекта и двух передвижных на тележках, общим весом 100 тонн, используется для балансировки крана.
Под этой нагрузкой кран может выдерживать скорость ветра до 108 км/ч. Благодаря огромному размаху стрелы и грузоподъемности, K-10000 сокращает время, устраняя необходимость в небольших кранах.
Wolffkran – 1250В
WOLFF 1250B предназначен для подъема тяжелых грузов и имеет максимальную грузоподъемность 60 тонн, а также максимальную длину стрелы 80 метров. По желанию клиента возможна еще более высокая грузоподъемность за счет увеличения количества витков каната. Чтобы сделать рифтование более эффективным и безопасным, WOLFF 1250B оснащен запатентованным механизмом револьфирования WOLFFKRAN.
Оснащенный мощным грузоподъемным механизмом 132 кВт, WOLFF 1250B развивает скорость подъема до 190 метров в минуту в часто используемом одиночном режиме. Кроме того, мощность намотки каната подъемного барабана, измеряемая почти на один километр, достаточна для создания высоты до 800 метров.
XCMG XGC88000
Кран XGC88000 весом более 3 600 тонн предназначен для работ в нефтехимической, угольной, химической и атомной энергетике. Он был разработан совместно с китайской нефтяной компанией Sinopec (China Petroleum & Chemical Corporation) в соответствии с соглашением, подписанным в 2010 году.
XGC88000 был признан во всем мире за три передовые технологии и шесть ведущих мировых технологий с более чем 80 национальными патентами. Это в значительной степени свидетельствует о том, что Китай намерен разрушить монопольный крановый бизнес в мире, в котором когда-то доминировали Германия и США.

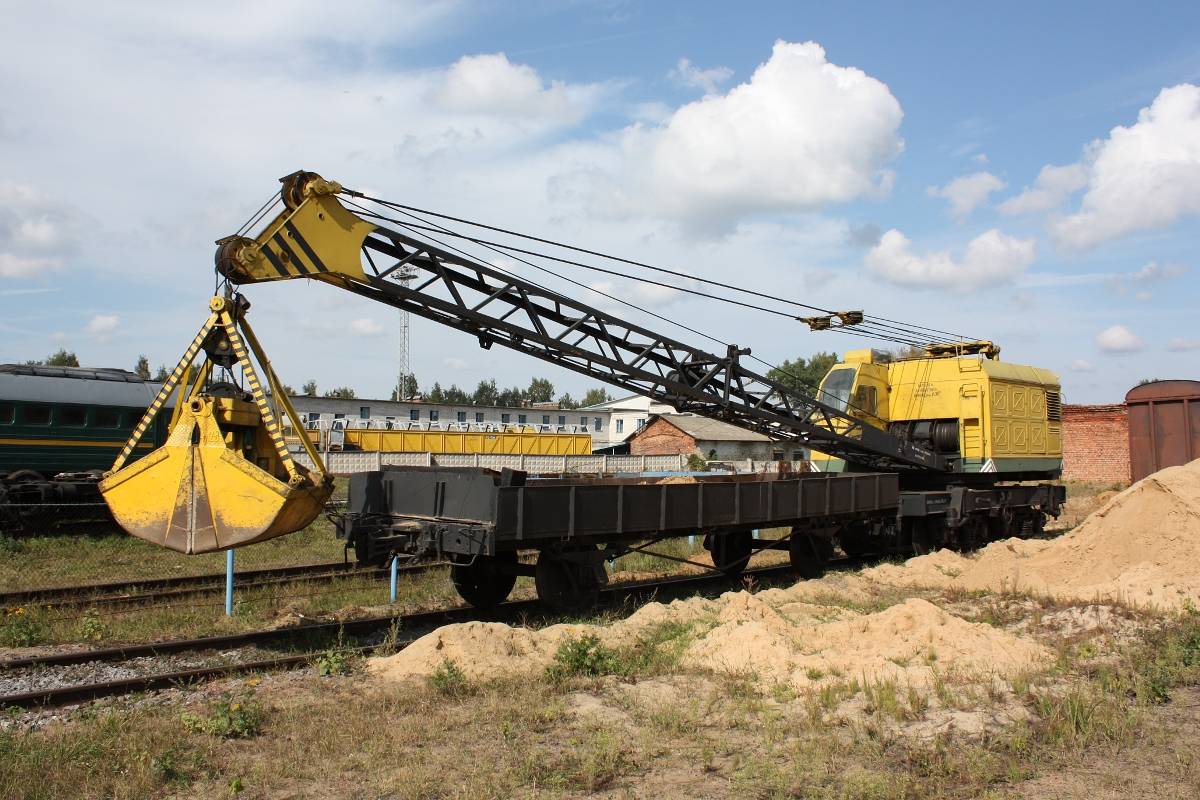

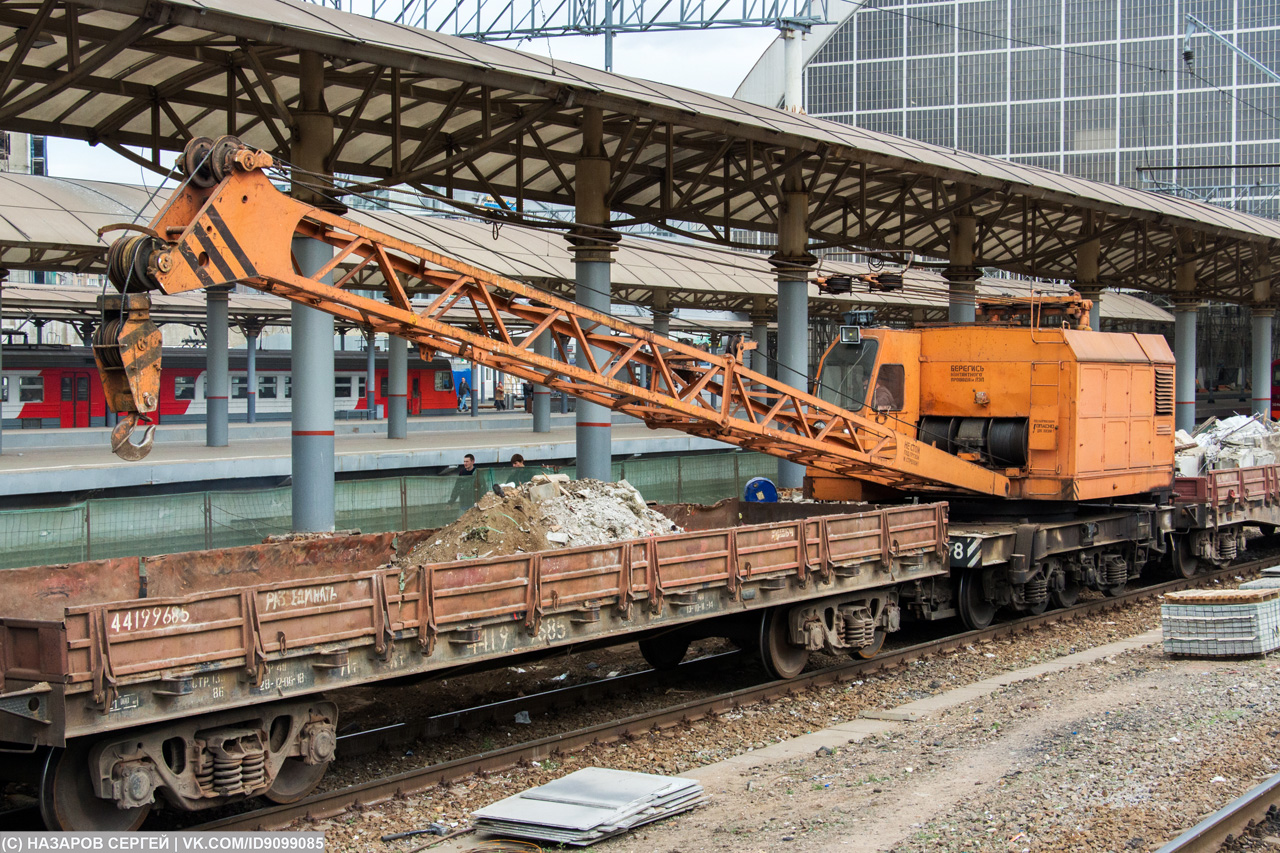

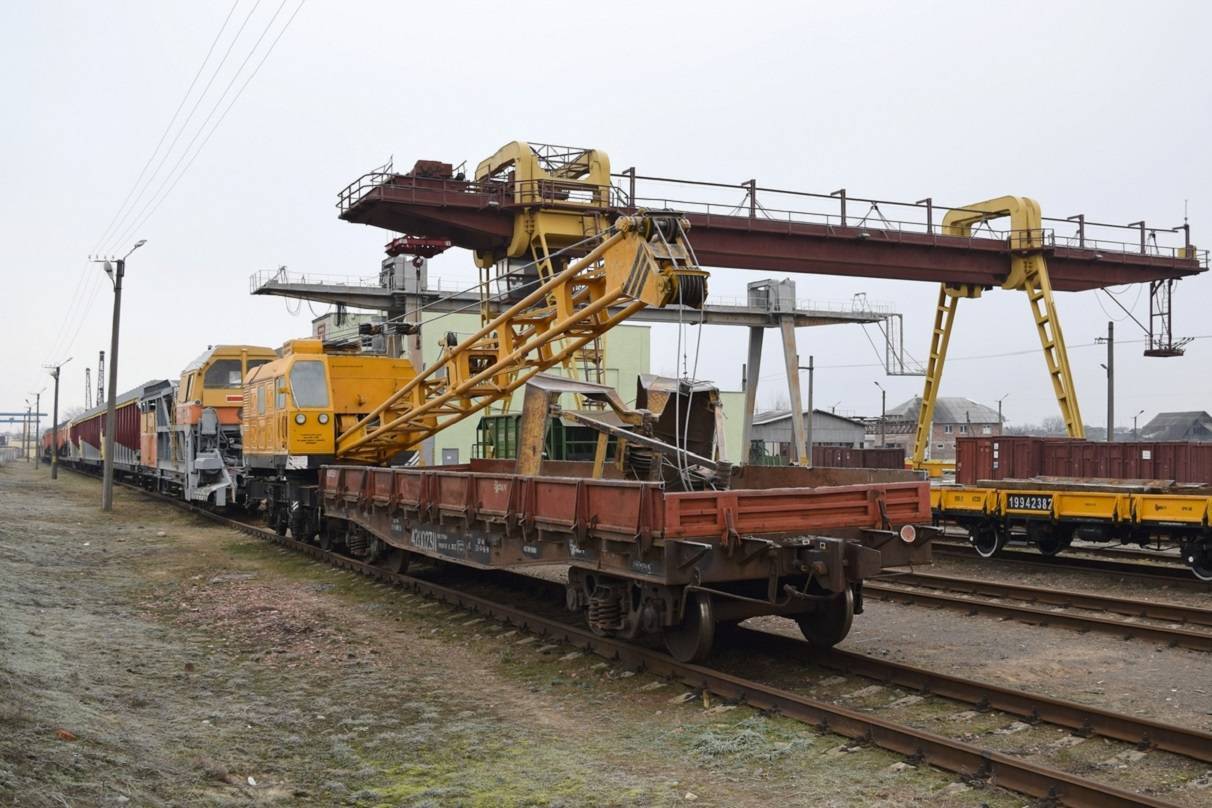

КЖДЭ-25
Особенностью конструкции крана КЖДЭ-25 является модернизированный механизм поворота, в котором изменено число шестерен. Машина оснащается удлиненной поворотной платформой, позволяющей установить усиленную стрелу. Доработкам подверглась схема запасовки троса. Машина имеет увеличенную на 9 т грузоподъемность, что отразилось на конструктивном весе крана. В качестве силового агрегата применяется 240-сильный дизель ЯМЗ-238, генераторная установка не изменилась. Остальные детали и узлы, включая элементы стрелы, унифицированы с машиной модели 16.
Описание характеристик установки:
- конструктивный вес — 56,7 т;
- высота в транспортном состоянии — 4455 мм;
- ширина — 3110 мм;
- база тележки — 1850 мм;
- расстояние от оси автосцепки до кромки рельса — 980-1080 мм.
Общие требования к современным крановым путям
При составлении проекта наземного подкранового пути включаются сведения:
- тип, длина и какое сечение рельсовых шпал;
- расстояние между шпалами;
- варианты крепления рельсов к шпалам и между друг другом;
- дополнительные слои, прокладки в промежутке между шпалой и рельсом;
- тип прокладок и как их монтируют;
- размер промежутка (зазора) между рельсами;
- какой материал используется в качестве балластного слоя и его размер;
- допустимые минимальные радиусы кривой на криволинейных участках подкранового пути;
- значение предельно допустимого общего продольного уклона;
- уровень упругой просадки под колесами крана и допуски по ширине колеи;
- разница высоты головок рельсов;
- тип конструкции тупиковых упоров и заземления рельсового пути.
С целью обеспечения безопасности для окружающих и обслуживающего персонала крана от поражения током согласно требованиям Правил по кранам и СН 102-76 выполняется отвод электричества в заземляющий контур.
На этапе проверки состояния крановых путей при наличии вмятин на головках путей или провисании концов больше 3 мм; трещин соединений, головок и шеек рельс; наличие коррозии металла на глубину больше 3 мм; утоньшение и износ головок рельс больше 6 мм по высоте или 3 мм по ширине, прочих повреждений, дальнейшая эксплуатация запрещена.
Устройство крановых путей мостовых кранов
В зависимости от проекта мостовой кран может располагаться на крановых путях опорного или подвесного типа.
Надземные крановые пути мостового крана
Наземные пути козлового крана
Крановые пути подвесного мостового крана В руководстве Серии 1.426.2-7 «Балки подкрановые стальные под мостовые опорные краны
Выпуск 1 «Балки пролетом 6 и 12 метров разрезные под однобалочные краны грузоподъемностью до 5 т» для однобалочных кранов с подъемной силой в 5 тонн применяется широкополосный двутавр 30Ш1 в качестве подкрановой балки. Верхнее строение выполняется из квадрата сплошного сечения 50*50 мм, который фиксируется к балке электросваркой прерывистым швом. В Выпуске 3 «Балки пролетом 6 и 12 метров разрезные под краны общего назначения грузоподъемностью до 50 т» для мостовых кранов грузоподъемностью до 10 т с шагом колонн 6 метров указана сварная балка высотой 440 мм. Для установки рельса с широкой подошвой и элементами крепления верхнего строения предусмотрена ширина 320 мм. Обычно используют балку 40Ш1 с усилением ребрами жесткости или 50Ш1. В качестве путей используются крановые рельсы или узкоколейные направляющие. Сборка и монтирование выполняется с помощью сварки и разных типов крепежей.
В зависимости от грузоподъемности крана подбирается разный размер подкрановой балки. Чаще всего используется двутавр с шириной полки от 200 мм, а его высота составляет 600 мм и выше.
Для мостового крана с крановыми путями опорного типа
используют колонны или подкрановые балки — в качестве нижнего строения, а рельсы и компоненты крепления — в качестве верхнего строения. Мостовой кран на отдельно стоящих колоннах часто устанавливают вместе с закладкой самого производственного помещения, так как необходимо готовить основу — фундамент. При проектировании фундамента снимается верхний слой почвы, организовывается система водоотвода, выполняется послойная укладка песка и щебня. Затем выполняется подвод электрокоммуникаций.
Колонны устанавливаются преимущественно одноветвевые, так как двухветвевые хоть и устойчивее (более жесткие), однако сложны в изготовлении, что сказывается на цене изделия. Для увеличения жесткости применяется двутавр с большим сечением в высоту, в ширину он стандартного размера. В некоторых случаях оголовки колонн связываются пространственной фермой для придания жесткости на изгиб, а подкрановые балки располагают на консолях. Подкрановые балки крепятся к железобетонным стенам. Длина такого пути несколько уступает крановому пути на колоннах. Преимуществом является сохранение большей рабочей площади на производстве.
Подвесные конструкции мостовых кранов
благодаря простоте и низкой цене получили большую популярность среди многих предприятий. Часто используются в уже построенных помещениях, в которых предусмотрена достаточная высота и прочность стен, потолка для крепления перекрытий и подвесных ферм.
Для открытых (улица) и закрытых производственных площадок применяются подвесные крановые пути с климатическим классом У1. Согласно ему, материалы из которых выполнены пути устойчивы к перепадам температур в диапазоне от -25 до +40 градусов Цельсия. Для условий экстремально низких температур (до -40 градусов) выполняется подбор морозостойких компонентов.
Подвесные крановые пути рассчитаны на грузоподъемность кранов до 10 и более тонн. Передвижение такого типа кранов осуществляется по внутренней нижней полке балки. Однако, на таких путях допустимо размещение нескольких кранов. Движение крана возможно на всю длину пути, благодаря отсутствию промежуточных опорных конструкций
Монтажу подвесных путей уделяется особое внимание
Согласно Серии 1.426.2-6 «Балки путей подвесного транспорта» регламентируются сечение балок и способы крепления к конструкциям перекрытия. Так, горячекатаная двутавровая балка 24М, 0М, 36М, 45М по ГОСТ 19425-74 используется как подкрановая балка. Индекс М в серии балок означает усиление полки, для выдерживания нагрузок от колес (катков) подвесных тележек. Крепление балки к перекрытию осуществляется болтами через специальный элемент «стульчик» по неразъемному типу с фермой. Этот специальный «стульчик» обеспечивает регулировку подкрановых балок по высоте и ширине пролета.
Устройство путей для мостовых кранов
Строительные машины и оборудование, справочник
Категория:
Остальное о мостовых кранах
Рельсовый путь мостового крана состоит из основных и вспомогательных элементов. Основными элементами пути являются рельсы и подкрановые балки. К вспомогательным элементам относятся подрельсовая постель, детали крепления рельсов к подкрановым балкам и балок к колоннам- (перекрытиям) строительной конструкции, а также концевые упоры и отклоняющие линейки.
Для крановых путей мостовых однобалочных кранов с малой рабочей нагрузкой применяют железнодорожные рельсы типа Р18, Р24. Двухбалочные мостовые краны грузоподъемностью 10— 30 т легкого и среднего режимов работы эксплуатируют на путях, выполненных из рельсов типа Р38 при грузоподъемности Юти типа Р43 при грузоподъемности 20—30 т. Следует отметить, что рельсы типа Р43 выпускают специально для промышленного транспорта. Для кранов большей грузоподъемности заводы выпускают железнодорожные рельсы типа Р50 и Р65 (рис. 8, а).
В настоящее время отечественная промышленность выпускает стальные крановые рельсы специального профиля типа КР, соответствующие условиям эксплуатации мостовых, козловых и консольных кранов (рис. 8, б).
Специальные крановые рельсы типа КР имеют более широкую подошву, благодаря чему нагрузка от ходовых колес крана распространяется по верхнему поясу подкрановой балки более равномерно. В отдельных случаях в качестве рельсов с плоскими головками применяют сталь горячекатаную квадратную (рис. 8, в).
Рис. 8. Профили рельсов опорных крановых путей: а — железнодорожные типа Р, б — крановые типа КР, в — сталь квадратного профиля
В зависимости от грузоподъемности крана выбирают типчопор- ного рельса.
Рельсы крановых путей и грузовых тележек крепят таким образом, чтобы исключить боковое и продольное их смещение при передвижении и работе грузоподъемной машины. Крановые рельсы опорного пути крепят к подкрановым балкам строительной конструкции (цеха, эстакады), которые в зависимости от нагрузок, режима работы крана и типа строительной конструкции изготовляют из профильного сортового стального проката, сварными из листового металла или из сборного железобетона. Рельсы грузовых крановых тележек крепят непосредственно к металлоконструкции моста крана.
Рис. 9. Крепления рельсов к подкрановым балкам:а—приваренными скобами, б—прижимными накладками, в—пружинными планками,- г—крюками с регулируемыми гайками, д—пружинными скобами; 1—рельс, 2—скоба, 3—накладка, 4—болт с гайкой, 5—пружинная планка, 6—крюк, 7—гайка, 8—пружинная скоба, Р—шпилька с гайкой, 10—резиновая прокладка
Существуют различные способы крепления рельсов к подкрановым балкам (рис. 9). Предпочтение получили сборно- разборные крепления, обеспечивающие возможность выполнения горизонтальной рихтовки пути и простого ремонта с заменой выбракованных участков рельса. Чтобы регулировать крепления при рихтовке пути, в прижимных планках выполняют овальные отверстия либо сверлят последние по месту. Для мостовых кранов с ручным приводом механизмов и кранов грузоподъемностью до.ЗО т при легком режиме работы Правила допускают крепить рельсы к подкрановым балкам сваркой.
В качестве подвесных крановых путей мостовых кранов применяют специальные рельсы, прикрепляемые снизу к элементам перекрытий строительных конструкций (фермы, стропильные балки) с помощью подвесок или монтажных столиков. В качестве монорельсов для передвижных талей и тельферов применяют специальные двухголовые, тавровые или рельсы типа Р5. Для подвесных кран-балок грузоподъемностью до 1—2 т при величине пролета менее 6 м в качестве опорных рельсов применяют двутавровые балки № 12—30 (ГОСТ 8239—72) из горячекатаной стали марки ВСтЗпс. Для машин большей грузоподъемности (до 5 т) применя- . ют двутавровые балки специального сечения № 24 М—45 М (ГОСТ 19425—74).
Крепление подвесных крановых путей выполняют с помощью подвесок, привариваемых к узлам металлоконструкции стальных ферм перекрытия.
Читать далее: Устройство путей для козловых кранов
Категория: – Остальное о мостовых кранах
Bigge 125D AFRD
Он может не только поднимать грузы весом до 7 500 тонн, но и управлять этим из одного места, что устраняет необходимость перемещения крана или нескольких подъемных устройств. После установки Bigge 125D может перемещаться в любом месте – быстро и эффективно – и обеспечивает беспрецедентную степень гибкости в строительной отрасли.
В настоящее время два крана Bigge 125D используются для строительства двух новых реакторных блоков бок о бок на двух разных атомных электростанциях в США. Благодаря развертыванию Bigge 125 новые реакторы можно построить сразу, не перемещая кран.
Само собой разумеется, что машина такого размера и мощности нуждается в прочном креплении. Однако, когда строительство завершено, его также необходимо разобрать, перевезти и собрать на другом объекте. По этой причине компания Bigge Crane & Rigging решила использовать натяжители Superbolt для соединения крупных компонентов. Они не только обеспечивают необходимую безопасность, но также могут легко собираться и разбираться без необходимости использования гидравлического инструмента.

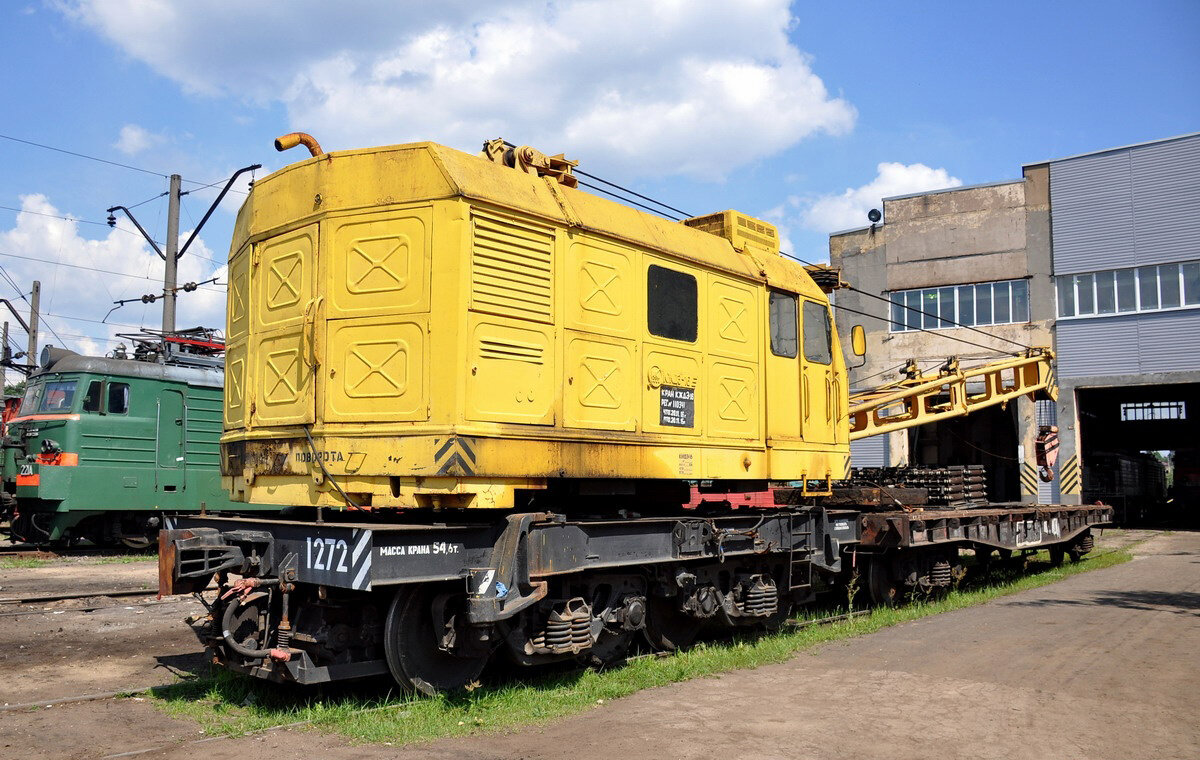

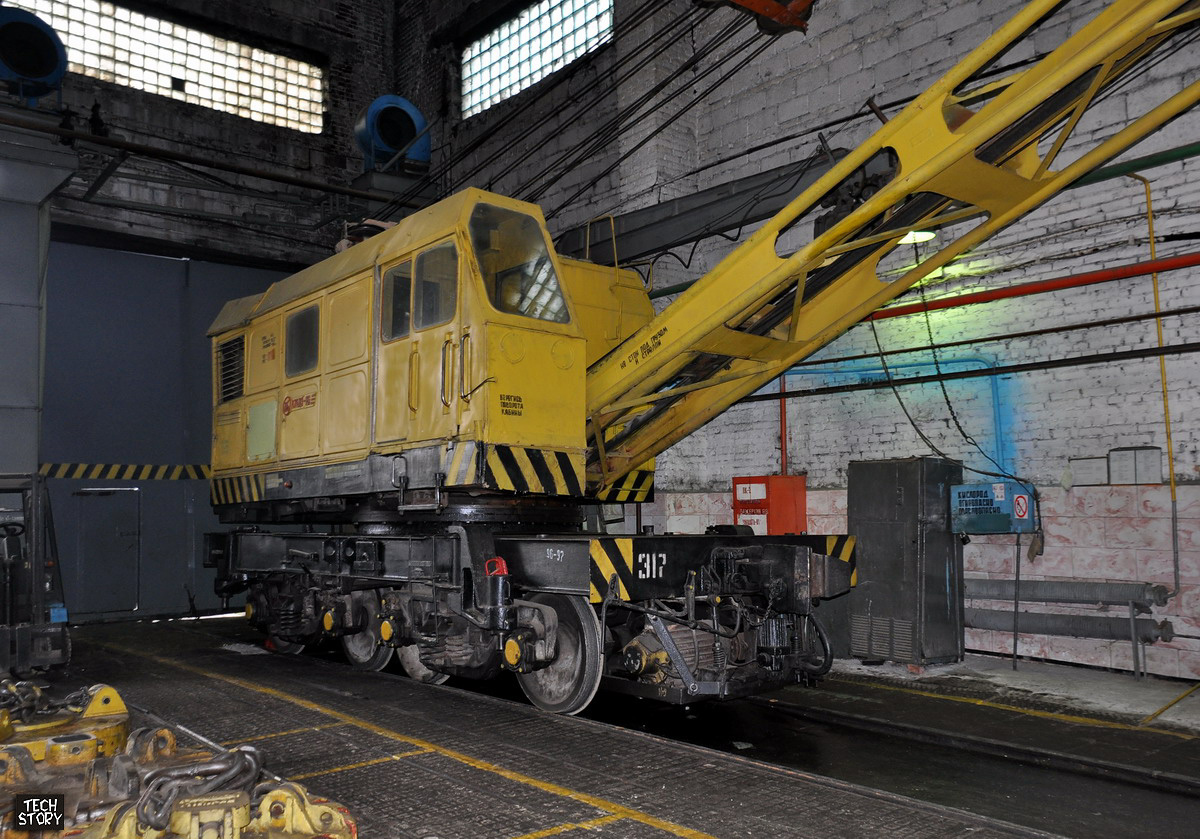

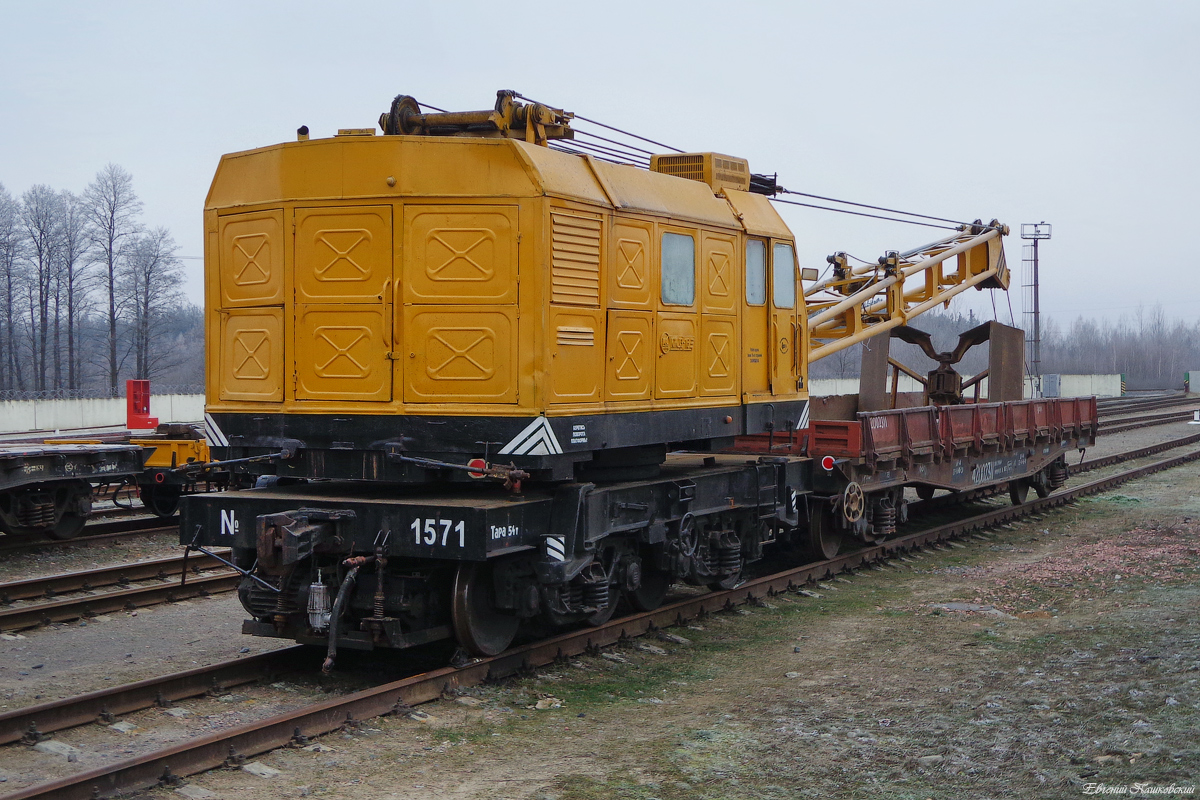

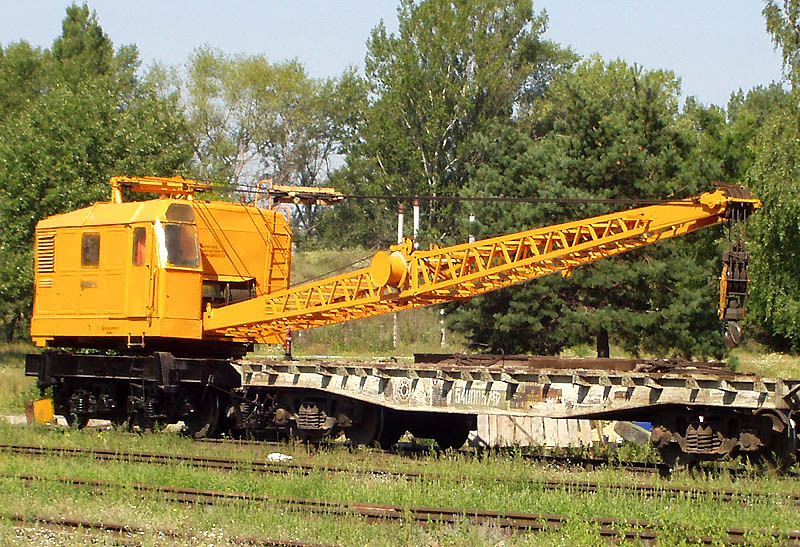

КЖДЭ-16
В основе крана лежит ходовая платформа с 4 железнодорожными осями, сблокированными попарно в тележки. Рама машины сварена из нескольких продольных и поперечных балок. В центральной части смонтировано стальное опорное кольцо, на которое устанавливается поворотный погон. На торцевых балках имеются стандартные автосцепки. Внутренние отсеки, сформированные продольными и поперечными элементами конструкции, завариваются стальными листами. Внутри располагается балластный груз. Отсеки в передней части рамы служат местом установки гидравлических приводов выносных опор.
На наружных осях тележек расположены приводы движения, состоящие из электродвигателя и 3-ступенчатого редуктора. В конструкции узла есть специальная муфта, отключающая моторы в транспортировочном режиме. Редуктор оснащен переключателем, позволяющим изменять передаточное отношение. В конструкции подвески установлены принудительные блокираторы рессор, устраняющие колебания крана во время работы.
На ходовой части платформы имеется пневматический тормозной привод, который используется для остановки техники при движении в составе поезда. В состав системы входят соединительные рукава, которые подключаются к тормозным магистралям состава. При работе крановой установки тормоза автоматически деактивируются. Дополнительно установлен стояночный тормоз, который включается штурвалом. Вращение маховика приводит в движение систему тяг, которые прижимают колодки к поверхности колес.
Кран КЖДЭ-16 оснащен дизель-электрической силовой установкой. На машине применяется 6-цилиндровый V-образный мотор ЯМЗ-236 с воспламенением от сжатия. Агрегат не имеет турбокомпрессора, развивает мощность 180 л.с. Коленчатый вал двигателя вращает ротор 3-фазного генератора, вырабатывающего ток с напряжением 380 В и частотой 50 Гц. Имеется возможность работы крана от внешнего источника питания. Суммарная мощность электродвигателей, установленных на ходовой части и крановой стреле, составляет 130 кВт.
Основная часть узлов крана расположена на поворотной раме сварной конструкции. Стрела крана представляет собой решетчатую конструкцию с 4-гранным поперечным сечением. Узел собирается из 2 секций. Нижняя часть стрелы имеет кронштейны для установки на поворотной платформе. Фиксация выполняется штифтами и закладными пальцами. Дополнительно установлено кольцо для монтажа указателя грузоподъемности.
На стреле расположены отклоняющие блоки и грузоподъемный полиспаст. Дополнительно установлен ограничитель высоты установки крюка, автоматически отключающий лебедку. В конструкции ограничителя используется концевой переключатель, размыкающий цепь питания. Для контроля угла наклона крана используется измеритель, представляющий собой шар в специальном корпусе. При критическом крене шар включает индикатор красного цвета, находящийся на щитке приборов в кабине оператора.
Кабина машиниста смонтирована на деревянном настиле, который закреплен на поворотной части крана через демпфирующие проставки. Такая конструкция позволяет снизить уровень вибраций при работе и движении крановой установки. Доступ в кабину возможен через боковую сдвижную дверь, оснащенную фиксаторами крайних положений. Из помещения кабины можно перейти в машинное отделение. Дверь оснащена концевым переключателем, исключающим запуск агрегатов при открытом проеме.
Технические характеристики и размеры крана:
- высота подъема груза — 14,4 м;
- вылет стрелы (регулируемый) — 4,8-14,0 м;
- колея — 1520 или 1435 мм;
- скорость вращения платформы — до 2 об/мин;
- грузоподъемность — 16 т;
- конструктивный вес машины — 54,6 т.
Перед стеклом кабины установлен указатель веса груза. На нижней части стрелы установлена электрическая фара, предназначенная для подсветки рабочей зоны в условиях плохой видимости.
EvgeniyMaskaev › Блог › Что нужно знать при выборе подкрановых путей
Для передвижения любых грузоподъемных кранов по складской площадке или цеху нужны подкрановые пути. От правильности их выбора, монтажа и обслуживания зависит, насколько экономичной и безаварийной будет эксплуатация крана. Об этих нюансах и пойдет речь.
Типы подкрановых путейПодкрановые пути делятся на наземные и надземные.Надземные применяют для мостовых кранов, кран-балок и других спецкранов в цехах или на внешних эстакадах. Их монтируют на стальные или железобетонные подкрановые балки, которые крепят к консолям несущих колонн.Среди надземных подкрановых путей существуют опорные и подвесные. На опорные кран устанавливают, а на подвесные – подвешивают. И в новых цехах, и в старых можно установить любые конструкции путей, если по расчетам проекта конструкция цеха выдержит нагрузки.Наземные пути укладывают как в цехе, так и на улице. Их используют для козловых, полукозловых, консольных передвижных кранов и для напольных тележек. При этом для легких козловых применяется шпально-балластное основание, а для более тяжелых козловых используют фундаментные железобетонные основы и балки.
Устройство подкрановых путейЧтобы организовать подкрановые пути на улице, надо предварительно снять плодородный слой почвы до глины, устроить водоотвод, сделать отсыпку песком, затем щебнем и дресвой. И уже на них укладываются шпалы, рельсы и рельсовые соединения.Для надземных подкрановых путей габаритные размеры подкрановой балки, на которую крепится рельс, зависят от грузоподъемности крана. Чаще всего используются металлические широкополочные двутавровые балки, ширина полки у которых составляет 200 мм и более. Высота таких балок – от 600 мм и выше.
«Характеристики подкрановых путей зависят от технических параметров крана»
Рельсы могут быть как специальные крановые – маркировки КР-70, так и узкоколейные Р-24. Для легких конструкций можно использовать металлопрокат квадратного сечения 50*50 мм или 60*60 мм. Способы крепежа у них разные. Квадраты приваривают непосредственно к подкрановой балке. Р-24 для экономии тоже приваривают, но через специальные крепежи. А вот КР-70 собирают только на болтовых соединениях. Это более дорогой, но более надежный способ.По ГОСТ 4121-96 и ГОСТ Р 53866-2010 основные требования к рельсам подкрановых путей – горизонтальность, параллельность и прочность, позволяющая выдержать нагрузки от колес крана и рельсовых захватов.В наземных путях не используются железные подкрановые балки. Вместо них рельсы крепят к шпалам. Зачастую это рельсы Р-65 или Р-43. Расстояние между шпалами зависит от давления на ходовые колеса крана. Обычно оно составляет 500-700 мм.Для путей козлового крана грузоподъемностью до 10 тонн можно использовать деревянные железнодорожные шпалы. Рельсы к ним крепят специальными железнодорожными гвоздями. И они требуют большого расхода балласта при монтаже.Свыше 16 тонн необходимы уже железобетонные шпалы, которые должны иметь специальные болтовые крепежи для соединения с рельсами. Монтировать и снимать такие шпалы проще, чем деревянные. И несмотря на дороговизну, они позволяют сократить расход балласта и сэкономить до 40 % на эксплуатации путей.Монтаж подкрановых путейКачество монтажа и обслуживания подкрановых путей напрямую влияет на безопасность работы крана и его исправность.Монтировать пути могут только лицензированные компании, которые имеют в штате высококвалифицированных специалистов с допусками Ростехнадзора. Проверить, действительно ли у фирмы есть лицензия, можно по ее номеру на сайте Ростехнадзора.
До подготовки земляного полотна необходимо разработать проект изготовления подкрановых путей. В него включают технические параметры крана, которые указываются в опросном листе при заказе.
«Монтировать подкрановые пути могут только лицензированные компании»
Проект подкрановых путей учитывает:грузоподъемность кранарежим его нагруженияпролет кранавысоту подъема кранатемпературный режим эксплуатации и другие важные моменты.
Так, недопустимо ставить кран грузоподъемностью 16 тонн на пути, рассчитанные под кран с грузоподъемностью 10 тонн.Обязательно согласовываются рельсы, так как они напрямую влияют на исправную работу крана. По правилам зазор между ребордой и краем рельса не должен превышать 10-15 мм.Перед сдачей подкрановые пути должны пройти нивелировку. По ее результатам составляется документ, отражающий отклонения в допуске по горизонтали и вертикали. Эти данные включают в итоговый «Отчет по подкрановым путям», который описывает, как эксплуатировать и обслуживать подкрановые пути.
