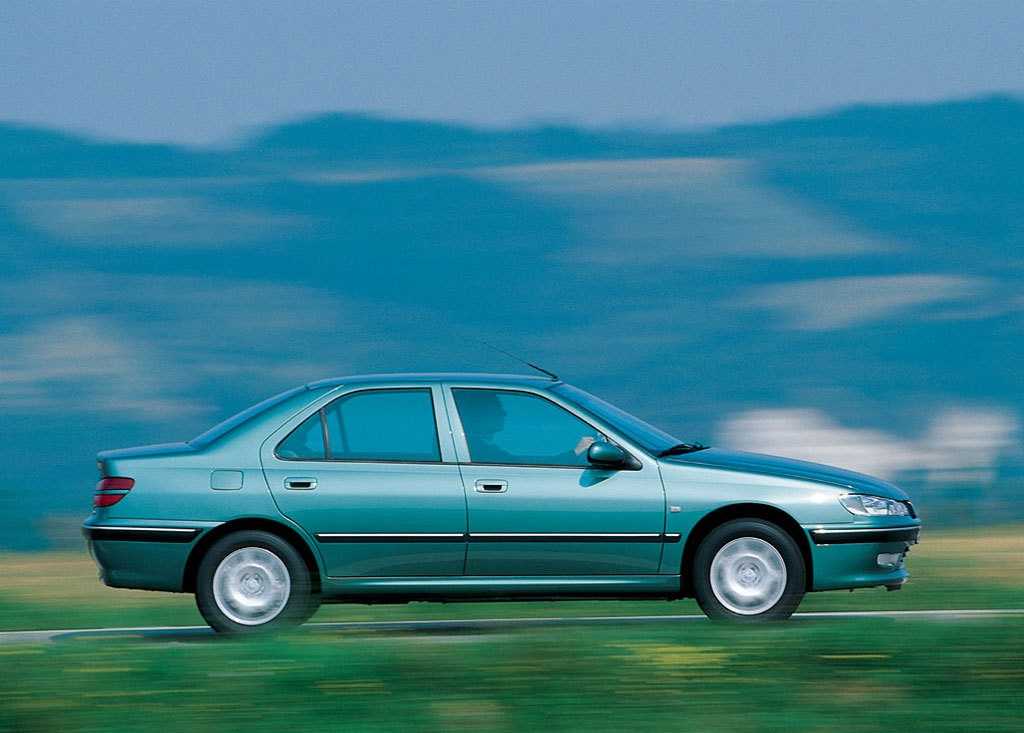

РЕЙСТАЙЛИНГ (1999−2004)
С 1999 года началось поэтапное преображение Peugeot 406, в общей сложности продлившееся несколько лет. Если задняя часть авто поменялась мало, то передний бампер и головная оптика стали рельефнее и выразительнее, за счет чего автомобиль приобрел более солидный и по-мужски серьезный вид. Презентабельности добавили обрамленные хромированной полосой молдинги и увеличенный «львиный» значок. Задние фонари из двухцветных стали полностью красными с разделительной полосой. Для всех комплектаций были предусмотрены 15-дюймовые колеса. Метаморфозы также коснулись интерьера автомобиля. Цвет центральной панели поменялся с черного на серый, появился подголовник для 3-го пассажира, а выбор вариантов обивки салона стал шире.
Регламент обслуживания ЗМЗ 406 2,3 л/100 л. с.
Согласно требованиям производителя, обслуживается двигатель ЗМЗ 406 в следующем порядке:
- осмотр цепи ГРМ через 30000 пробега, замена через 100000 км;
- замена масла и фильтра после 10000 км;
- замена ОЖ примерно раз в два года или 30000 пробега;
- подзарядка аккумулятора каждую осень, замена после 50000 км;
- свечи зажигания хватают на 60000 пробега;
- фильтр топливный приходит в негодность после 30000 км, воздушный – 20000 км;
- катушки зажигания выходят из строя после 50000 пробега.
Ремонт ЗМЗ 406
Производитель рекомендует использовать для движков качественную смазку, чтобы исправно работали гидрокомпенсаторы и маслонасос. Изначально система охлаждения имеет слабые места – радиатор и термостат. Все навесное оборудование высокоресурсное, за исключением помпы, полимерный ротор которой служит около 30000 км. Из-за большого веса мотора своими руками произвести капремонт очень сложно в гараже без тельфера.
Технические параметры автомобиля
Технические характеристики 4-тактных двигателей внутреннего сгорания серии 406 зависят от года выпуска и модификации силового агрегата. Порядок работы цилиндров 1–3–4–2 одинаков для всех представителей семейства.
Рабочий объем составляет 2 286 см³, а масса мотора зависит от перечня навесного оборудования и устройства системы питания. Например, вес инжекторной модели 4062 равен 187 кг, а карбюраторная модификация на 2 кг легче.
Мощность мотора
Ранние версии двигателя развивали 150 л. с. при 5 200 об./мин. Замер производился без учета потерь мощности на привод навесного оборудования. В 1999 г. была проведена повторная сертификация силовой установки и в документах стало указываться значение 131 л. с.
Версии с карбюратором развивали 100 л. с. или 110 л. с. (на бензине А-80 и А-92 соответственно) при 4 500 об./мин. Максимальный крутящий момент варьировался в диапазоне от 181,5 Н*м до 206 Н*м и достигался при частоте вращения коленчатого вала от 3 500 до 4 000 об./мин.
Расход топлива на 100 км
Топливная экономичность зависит от ряда факторов: технического состояния автомобиля, нагрузки, режима эксплуатации или навыков водителя. Например, 150-сильный ЗМЗ на седане ГАЗ-3110 “Волга” расходовал по заводским замерам 11,5 л бензина на 100 км пути в городском режиме.
На трассе при постоянной скорости 90 км/ч значение снижалось до 7,5 л. На коммерческих грузовиках расход бензина в городе составлял около 15–17 л, что заставляло владельцев устанавливать газовое оборудование.
Расход 11,5 л бензина на 100 км пути.
Сколько литров масла нужно
Емкость системы смазки составляет 6,0 л (включая корпус фильтра). Для двигателя подходят полусинтетические и синтетические моторные масла, имеющие вязкость от 5W-30 (параметр подбирают в зависимости от температуры воздуха в регионе эксплуатации автомобиля).
Ресурс двигателя
Силовые агрегаты серии 406 имеют среднюю надежность и способны пройти до капитального ремонта до 250 тыс. км (существуют отдельные экземпляры, выдержавшие пробеги свыше 300 тыс. км).
Но после расточки цилиндров и установки новой поршневой группы мотор выдержит еще не менее 180–200 тыс. км
Важно своевременно обслуживать двигатель и использовать технологические жидкости с параметрами, соответствующими требованиям завода
Коробка переключения передач

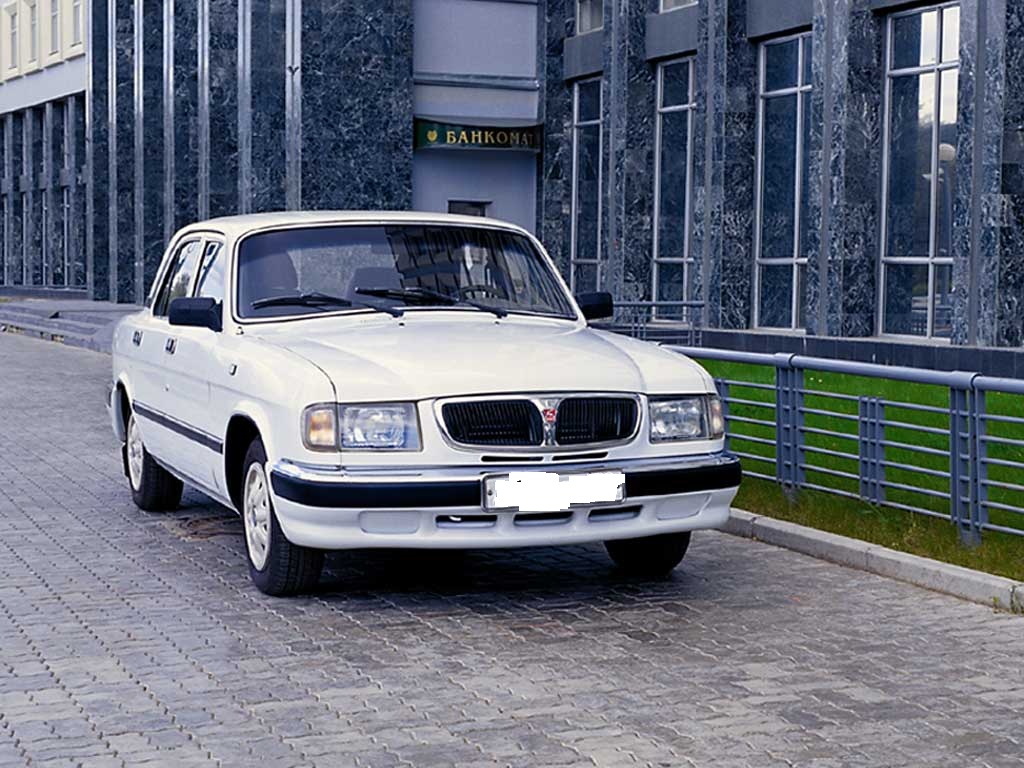

На модели 3110 устанавливались 4-х и 5-ти ступенчатые механические КПП, причем обе такие же коробки присутствовали и на ГАЗ 31029.
Коробка передач от автомобиля Волга ГАЗ 3110
В начале 2000-х годов 4 ст. МКПП перестали ставить на машины, и коробку можно было купить только в запчастях. С переходом на модель 31105 в 2005 году на 5 ст. МКПП стали применять усовершенствованные синхронизаторы, латунные втулки переключения и пятую передачу с повышенным передаточным числом. Все нововведения позволяли более плавно переключать скорости, двигаться с большей максимальной скоростью.
Схема устройства пятиступенчатой коробки передач от газ 3110
Особенности 5 ст. КПП 3110
Как и любой другой модели, у коробок передач 3110 есть свои характерные поломки, есть и свои преимущества. Почти на всех 5 ст. КПП несколько туже включаются первая и вторая скорости
К этому неудобству можно со временем привыкнуть, но на один момент следует обратить внимание
Если зимой в КПП будет залито минеральное летнее масло, то передачи могут включаться очень туго, особенно не непрогретом двигателе. Порой это приводит к поломке рычага коробки передач. Чтобы неприятности не случилось, зимой в МКПП следует заливать зимнее синтетическое масло хорошего качества.
Тюнинг двигателя Волга/Газель ЗМЗ-406
Форсирование ЗМЗ 406
Первый вариант увеличения мощности двигателя, по традиции, атмосферный, а значит ставить будем валы. Начнем со впуска, ставим забор холодного воздуха, ресивер большего объема, распиливаем ГБЦ, дорабатываем камеры сгорания, увеличиваем диаметр каналов, шлифуем, ставим соответствующие, облегченные Т-образные, клапаны, пружины 21083 (для злых вариантов от BMW), валы (например ОКБ Двигатель 38/38). Крутить штатную, тракторную поршневую нет смысла, поэтому покупаем кованые поршни, легкие шатуны, облегченный коленвал, балансируем. Выхлоп на 63 мм трубе, прямоточный и все это настраиваем онлайн. Мощность на выходе ориентировочно до 200 л.с., а характер мотора получит ярко-выраженный спортивный оттенок.
ЗМЗ-406 Турбо. Компрессор
Если же 200 л.с. для вас детские забавы и хочется реального огня, тогда наддув это ваш путь. Чтоб мотор нормально переносил высокое давление, мы поставим усиленную кованую поршневую группу под низкую СЖ ~8, в остальном конфигурация аналогична атмосферному варианту. Турбина Garrett 28, коллектор под нее, пайпинги, интеркулер, форсунки 630сс, выхлоп 76мм, ДАД+ДТВ, настройка на Январе. На выходе имеем около 300-350 л.с.
Можно поменять форсунки на более производительные (от 800сс), ставить Garrett 35 и дуть пока мотор не развалится, таким образом можно выдуть 400 и более л.с.
Что касается компрессора, все аналогично турбированию, но вместо турбины, коллекторов, пайпов, интеркулера, мы ставим компрессор (например Eaton M90), настраиваемся и едем. Мощность компрессорных вариантов ниже, но мотор беспровальный и тянет с низов.
РЕЙТИНГ ДВИГАТЕЛЯ: 3+
Конструктивные особенности двигателей ЗМЗ 4062 и 4063
Различия в конструкции блока цилиндров:
- Двигатель ЗМЗ 4062 оборудован чугунным блоком цилиндров, что делает его более массивным и тяжелым, в то время как в ЗМЗ 4063 используется алюминиевый блок цилиндров, что повышает его мощность.
- В ЗМЗ 4062 используется несколько менее продвинутая система охлаждения, чем в ЗМЗ 4063, что сказывается на его теплоотдаче и мощности при длительном использовании.
Отличия в системе питания:
- В ЗМЗ 4062 используется карбюратор, который требует регулярной настройки и обслуживания, в то время как ЗМЗ 4063 оснащен более современной системой впрыска топлива, что обеспечивает более стабильную работу и экономию топлива.
- В ЗМЗ 4062 используется несколько менее продвинутая система зажигания, чем в ЗМЗ 4063, что сказывается на его мощности и эффективности при работе на высоких оборотах.
Различия в характеристиках двигателей:
- ЗМЗ 4062 имеет меньшую мощность (75 л.с. против 90 л.с. в ЗМЗ 4063) и крутящий момент (120 Нм против 140 Нм в ЗМЗ 4063), что делает его менее подходящим для использования на больших скоростях и в горных условиях.
- ЗМЗ 4063 имеет более высокую компрессию и отличный показатель ускорения из-за использования системы впрыска топлива.
Двигатель ЗМЗ-406
ЗМЗ-406 — линейка рядных 4-цилиндровых 16-клапанных бензиновых автомобильных двигателей внутреннего сгорания производства ОАО «Заволжский моторный завод». Двигатель ЗМЗ-406 первоначально проектировался для установки на перспективную модель ГАЗ-3105. Первые прототипы двигателя появились в 1993 году, начало мелкосерийной сборки в 1996 году, выход на главный конвейер в 1997 году. Двигатель изначально создавался под современные системы питания и зажигания, управляемые микропроцессором; карбюраторные варианты появились позже (инжекторная версия — ЗМЗ-4062.10, карбюраторные — ЗМЗ-4061.10 и 4063.10). Впервые в российском двигателестроении в конструкции ЗМЗ-406 были применены: 4 клапана на цилиндр, гидротолкатели, 2-ступенчатый цепной привод 2 распредвалов, электронная система управления впрыском топлива и зажиганием.
| Производство | |
| Марка двигателя | ЗМЗ-406 |
| Годы выпуска | 1997-2008 |
| Материал блока цилиндров | чугун |
| Система питания | инжектор/карбюратор |
| Тип | рядный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 4 |
| Ход поршня, мм | 86 |
| Диаметр цилиндра, мм | 92 |
| Степень сжатия | 9.3 8* |
| Объем двигателя, куб.см | 2286 |
| Мощность двигателя, л.с./об.мин | 100/4500* 110/4500** 145/5200 |
| Крутящий момент, Нм/об.мин | 177/3500* 186/3500** 201/4000 |
| Топливо | 92 76* |
| Экологические нормы | Евро 3 |
| Вес двигателя, кг | 185* 185** 187 |
| Расход топлива, л/100 км — город — трасса — смешан. | 13.5 — — |
| Расход масла, гр./1000 км | до 100 |
| Масло в двигатель | 5W-30 / 5W-40 / 10W-30 / 10W-40 / 15W-40 / 20W-40 |
| Сколько масла в двигателе | 6 |
| При замене лить, л | 5.4 |
| Замена масла проводится, км | 7000 |
| Рабочая температура двигателя, град. | ~90 |
| Ресурс двигателя, тыс. км — по данным завода — на практике | 150 200+ |
* — для двигателя ЗМЗ 4061.10 ** — для двигателя ЗМЗ 4063.10
Особенности конструкции
Официально двигатель ЗМЗ 406 стал третьим после 24Д и 402 в линейке силовых приводов Заволжского завода. Получил микропроцессорное зажигание, схему газораспределения DOCH с двухступенчатым цепным приводом.
Разработчиками по-прежнему использована рядная схема двигателя с 4 цилиндрами, но распредвалов стало два, они расположены сверху, внутри ГБЦ. Степень сжатия ДВС увеличена проектировщиками завода до 9,3 в базовой версии 4062.10 за счет центрального расположения свечи внутри камеры сгорания.
Конструкция газораспределительного механизма
Натяжитель цепи ГРМ
Натяжители цепи автоматические, двойного действия – предварительный натяг пружиной, во время работы гидравликой. Степень очистки масла увеличена путем установки полнопоточного одноразового фильтра. Для навесного оборудования предусмотрен отдельный клиноременный привод. Прошивка ЭБУ соответствует версиям СОАТЭ, ИТЭЛМА VS5.6, МИКАС 5.4 или 7.1
Преимущества и недостатки двигателя
Прежде чем говорить про замену масла в моторе Газели, стоит узнать, насколько хорошим или плохим является этот двигатель. Так вы будете лучше понимать, в какой модификации лучше приобретать машину.
К сильным сторонам семейства 405 относят:
- наличие доработанной головки блока цилиндра с использованием двухслойной прокладки из металла, дополненной пружинящими компонентами;
- общий вес блока цилиндров снизился на 1,35 килограмма по сравнению с предшественником;
- применяется каталитический трёхкомпонентный тип нейтрализатора, позволяющий соответствовать требованиям Евро 3;
- за счёт доработок снизился расход по трассе до показателя 8,8 литра на 100 километров пробега;
- применяется система доочистки масла.
Некоторые относят факт применения микропроцессора для управления углом опережения зажигания к преимуществам, другие называют его недостатком. Система работает лучше и эффективнее, но отремонтировать этот узел в условиях трассы, когда машина застряла, невозможно.
При этом гидрокомпенсация теплового зазора в клапанах привела к снижению затрат на содержание Газели. Так что посещать автосервис с целью отрегулировать клапаны, как это происходило раньше, теперь не требуется.
Это откровенно неплохой мотор, который отлично подходит для автомобиля Газель. Из его технических характеристик выделим следующие:
- степень сжатия составляет 9,4;
- рабочий объём 2,4 литра;
- крутящий момент достигает 211 Нм;
- мотор выдаёт 152 лошадиные силы мощности.
С таким двигателем Газель уверенно чувствует себя в пределах города и на трассе. Если использовать подходящие и соответствующие требованиям моторные масла, удастся минимизировать загрязнение мотора, уменьшить трение между контактирующими поверхностями и продлить срок службы силового агрегата.
Это интересно: Рейтинг лучших моделей ламп для противотуманных фар
Устройство катушки зажигания
Катушка зажигания 406.3705 представляет собой трансформатор сухого типа. Внутри находится магнитопровод, состоящий из замкнутых плоских пластин с средней перемычкой, на который намотаны две проволочные катушки вокруг средней перемычки, изолированные друг от друга. Сама проволока покрыта изоляционным материалом. Сначала намотана первичная низковольная проволочная катушка с малым числом витков. На нее подается напряжение 12В от ЭБУ. Сверху, на нее, намотана вторичная высоковольная обмотка с большим числом витков проволоки, создающая импульс высокого напряжения в 24кВ. Который поступает по высоковольтным изолированным проводам на свечу зажигания. В катушке имеются две клеммы для подсоединения низковольтных проводов и два выхода-гнезда под высоковольтные провода. Катушка крепится с помощью накладки двумя болтами М8 под ключ 12. На двигателе устанавливается две катушки зажигания. Одна катушка зажигания служит для подачи высоковольтного импульса в 1 и 4 цилиндр. Вторая катушка зажигания служит для подачи высоковольтного импульса в 2 и 3 цилиндр. Катушки крепятся сверху, на клапанной крышке, сзади или спереди двигателя.
Экстерьер
Внешность Peugeot 406 является стилистической эволюцией не менее известного автомобиля 405. Узнаваемые линии удачно обновила дизайнерская группа: модные в 1980-х годах рубленные формы были заменены на более округлые. Даже в наше время французская модель Пежо 406 смотрится весьма интересно, если ее сравнивать с современными однаклассниками. В 1998-м французы решили обновить свой автомобиль.
Теперь автомобиль обладал более хищным взором фронтальной области, а также несколькими аккуратными стилистическими переменами. К сожалению, подобные усовершенствования не затронули купе. Только на рубеже 2002 и 2003 годов к ней пришел фейслифтинг.
«Француз» выделяется наличием плавных линий, выразительного узнаваемого внешнего вида, динамичного силуэта, мощной низкоопушенной фронтальной областью корпуса, утопленных бамперов, дополняющими картину, а также миндалевидных фар. Через некоторое время модель Пежо 406 стала одной из самых популярных европейских бизнес-машин.
После обновления 2000-го года компания хотела увеличить объем продаж, так как он начал падать, а рестайлинговый вариант должен был исправить эту ситуацию. Новинка обзавелась новой оптикой: появились более вытянутые блок-фары с рассеивателем (применялся износоустойчивый пластик), а также отражателем «хрустального» типа.
Радует наличие полноценно красных двойных кормовых фонарей, а «противотуманки» начали устанавливать уже в базовом исполнении. Стильность и выразительность достигается при помощи черной мелкоячеистой радиаторной решетки. Что касается боковых молдингов, они подчеркнуты полоской из хрома.
При изготовлении бамперов стали применять более упругие материалы. Сами бампера теперь получили более округлую форму. Солидность достигается при помощи укрупленного логотипа компании в центре радиаторной решетки, а также более выпуклому капоту. Французский седан оснащался 15-дюймовыми колесами.
Карбюратор К-151Д
Когда среди владельцев газели заходит речь о том, какой карбюратор лучше поставить 406 двигатель, многие приходят в одному из вариантов, а именно к установке давно испытанного карбюратора К-151Д. Этот карбюратор очень популярен и часто встречается в автомобилях УАЗ, ИЖ, Волга, Соболь. Для 406 двигателя газели разработана модификация К-151Д.
Рис. 3. Карбюратор К-151: 1 -винт-пробка оси поплавка; 2 -рычаг на оси воздушной заслонки; 3 — резьбовая пробка топливного жиклера переходной системы вторичной камеры; 4 — штуцер отбора разрежения в вакуумный регулятор распределителя зажигания; 5 — штуцер отбора разрежения к клапану системы ЭПХХ; 6 — штуцер системы вентиляции картера; 7 — корпус топливного фильтра с подводящим и перепускным штуцерами; 8 — винт крепления корпуса фильтра; 9 -штуцер вакуумного управления клапаном рециркуляции отработавших газов: 10 -резьбовая пробка эмульсионного жиклера системы холостого хода; 11 -шпилька крепления корпуса воздушного фильтра: 12 — резьбовая пробка слива топлива из поплавковой камеры; 13 -штуцер подвода разрежения к клапану ЭПХХ; 14 — винт регулировки состава смеси на холостом ходу (винт «качества»); 15 и 22 — микропереключатель системы ЭПХХ; 17 — винт регулировки частоты вращения коленчатого вала на холостом ходу (винт «количества»): 18 — винт двухлучевого рычага пускового устройства; 19 — рычаг пускового устройства; 20 -рычаг на оси воздушной заслонки; 21 -тяга привода воздушной заслонки; 23 -стяжная пружина свободного хода рычага управления дроссельными заслонками; 24 — накладной рычаг кулачка управления пусковым устройством; 25 — регулировочный винт положения тяги привода воздушной заслонки; 26 -открывающий усик рычага дроссельной заслонки второй камеры; 27 -закрывающий усик рычага дроссельной заслонки второй камеры; 28 — кулачок пускового устройства; 29 — винт-упор рычага заслонки второй камеры; 30 -топливоотводящий штуцер: 31 — винт крепления кулачка ускорительного насоса (вариант исполнения):
Когда АвтоГАЗ перевел выпуск газелей на установку 406 моторов, одновременно с этим была проведена модернизация карбюратора К-151Д. С тех пор механизм успешно используется в газелях. Конструктивно агрегат похож на карбюратор Солекс. Отличается наличием подсоса в виде проволоки, синхронизирующей одновременное движение полумесяца устройства запуска и регулировочной пятки дроссельной заслонки.
ВАЖНО! Благодаря этой проволоке создаётся сцепление между двумя раздельными механизмами. Подсос гарантирует быстрый, лёгкий запуск двигателя. Подсос можно регулировать, настраивая необходимые значения
Параметры запуска двигателя выставляются, в зависимости от температуры наружного воздуха и погодных условий
Подсос можно регулировать, настраивая необходимые значения. Параметры запуска двигателя выставляются, в зависимости от температуры наружного воздуха и погодных условий.
Конструкция и особенности
Двигатель бензиновый, четырехцилиндровый шестнадцатиклапанный, рядный с распределенным впрыском топлива и микропроцессорной системой управления. Мощность 145 л.с. при оборотах коленчатого вала 5200. Рабочий объем — 2,28 литра.
Блок литой чугунный, цилиндры выполнены проточкой непосредственно в теле блока. Такое решение позволило сделать блок очень жестким, а зазоры в парах трения стали более стабильными. Тем не менее, предусмотрена возможность его ремонтной расточки (допускается три ремонта).
Вентиляция картера закрытого типа, принудительная.
Коленчатый вал из магниевого чугуна вращается в пяти опорах на подшипниках скольжения. Продольные перемещения вала ограничены упорными полукольцами, установленными в выборках третьей коренной опоры. Оба конца вала, на радость автослесарей, уплотнены самоподжимающимися резиновыми либо силиконовыми сальниками.
Поршни литые алюминиевые с двумя компрессионными и одним составным маслосъемным кольцом. Шатуны стальные двутаврового сечения, с разъемной нижней головкой на подшипнике скольжения. Поршневые пальцы плавающего типа, не закрепленные ни в поршне, ни в верхней головке шатуна. Продольное перемещение ограничено лишь стопорными кольцами. Ход поршня уменьшен до 86 мм. Диаметр поршня остался прежним — 92 мм.
Система смазки двигателя ЗМЗ 406 полнопоточная, комбинированная. Втулки, подшипники скольжения и гидротолкатели получают смазку под давлением, а стенки цилиндров смазываются разбрызгиванием. Масляный насос шестереночный, односекционный с достаточно оригинальной конструкцией привода. Традиционно вал масляного насоса приводится или зубчатой передачей от коленчатого вала, или через косозубые шестерни от распредвала, однако инженерам ЗМЗ такие решения показались недостаточно интересными, и они пошли своим путем. Привод вращается от промежуточного вала ГРМ, приводимого цепью. Получилось достаточно громоздко, но в целом достаточно надежно. Мотористы, в основном, считают это новшество вредительством, возможно, они правы. Редукционный клапан открывается при давлении в системе 0,7-0,9 кгс/см2, направляя масло в масляный радиатор, откуда оно стекает в картер двигателя. Подробнее о системе смазки ЗМЗ 406 можно прочесть здесь.
Система охлаждения замкнутого типа, работает под избыточным давлением.
В силу более высокой степени форсировки, двигатель достаточно требователен к качеству моторного масла и нуждается в более серьезном отношении к обслуживанию, чем его предшественники.
Головка блока отлита из алюминиевого сплава. Камера сгорания шатрового типа с четырьмя клапанами на цилиндр. Клапанный механизм получил гидротолкатели, что избавило автолюбителей от необходимости регулировки клапанов. Впускной и выпускной коллекторы разнесены по разным сторонам головки.
Распределительные валы теперь также расположены в головке, их два, один работает с впускными клапанами, второй — с выпускными. Валы литые из чугуна, вращаются на пяти опорах в подшипниках скольжения. Продольное перемещение валов ограничивается пластиковыми упорными полукольцами в передней крышке и передних опорах. Привод валов цепной, двухступенчатый с использованием промежуточного вала. Цепь верхней ступени имеет 70 звеньев, нижней — 90. Натяжение цепей регулируется автоматическими гидронатяжителями с упорными башмаками из износостойкого пластика. В дальнейшем, башмаки были заменены на рычаги со звездами, что увеличило ресурс механизма между ремонтами
Обратите внимание — цепи с разными типами натяжителей не взаимозаменяемые.
Выпускной коллектор чугунный.
Впускной коллектор отлит из алюминия, на нем смонтирован ресивер, к фланцу которого крепится дроссельный узел с тросовым приводом. Дроссель имеет подогрев от магистрали охлаждения двигателя.
Топливо подается в камеры сгорания через индивидуальные форсунки (распределенный впрыск)
Управление впрыском электронное.
Система зажигания микропроцессорная. Опирающаяся в работе на показания датчиков двигателя.
В разные годы использовались блоки управления двигателем МИКАС-5.4, МИКАС-7.1, ИТЭЛМА VS 5.6, СОАТЭ. Соответственно, менялись и некоторые датчики, в частности ДМРВ.
Масляная система
Для двигателей 406 семейства рекомендовано использование минерального всесезонного масла 10(15)w40 или по API не хуже класса SG. Возможно, такая рекомендация связана с тем, что моторный завод выпускает масла под собственной товарной маркой.
В действительности, стоит ориентироваться на классность по API и выбирать вязкость масла в соответствии с климатическими условиями эксплуатации двигателя. Описание стандарта масел по API косвенно относит разработку этого двигателя к 1989-1993 годам.
Следует обращать внимание на качество самой смазочной жидкости, так как стабильные характеристики обеспечивают более качественную и долговечную работу гидрокомпенсаторов. Емкость масляной системы силового агрегата отличается в зависимости от марки автомобиля. Так для автомобилей семейства УАЗ была изменена конструкция поддона двигателя
Так для автомобилей семейства УАЗ была изменена конструкция поддона двигателя
Емкость масляной системы силового агрегата отличается в зависимости от марки автомобиля. Так для автомобилей семейства УАЗ была изменена конструкция поддона двигателя.
Общие технические характеристики
Как было указано выше, на 406 движке завод устанавливает совершенный карбюратор либо инжектор. Он четырехцилиндровый, имеет электронную систему зажигания, а также регулирующую электронику, которая позволяет подстраивать карбюратор или инжектор под условия эксплуатации автомобиля.
Также на этих моторах установлен специальный масляный радиатор, который предназначен для охлаждения смазки, однако специалисты и автолюбители сходятся во мнении, что это лишний узел, поскольку при эксплуатации таких силовых агрегатах, они практически не перегреваются. Выхлопная и топливная система, глушитель, в зависимости от модификации, соответствуют стандартам Евро – 2, а также другим требованиям экологичности. Расположение цилиндров рядное. Мощность на этом двигателе зависит не только от его модификации, но и от нагрузки, которая идет на силовой агрегат, и регулируется электроникой.
Механические эволюции
Появление в Июнь 2000 г.пакета ST Sport Pack, с двигателем 2.2 16S (бензин 160 л.с. и дизель 136 л.с.) и спортивной презентацией (16-дюймовые легкосплавные диски, средние кожаные сиденья …) с впервые на дизельном топливе фильтром твердых частиц (FAP), изобретенным Peugeot, затем в 2002 году версия « Navtech OnBoard » с GPS в стандартной комплектации.
Бензиновый двигатель 2L2 EW12J4 имеет преимущества регулируемой фазы впуска, что позволяет ему иметь 85% максимального крутящего момента (217 Н · м) в диапазоне от 2600 до 5500 об мин . Таким образом, двигатель доступен на протяжении всего хода дроссельной заслонки, обеспечивая плавную и гибкую езду или живое поведение в зависимости от того, чего вы хотите. Успех, который также контролирует его потребление.
Случай расхода бетона на 1,8 16 V 112 л.с. (шина: Michelin Energy Saver):
- Условия тестирования: стабилизированная скорость, нулевой уклон, незначительный ветер, T ext: 30 ° C , автоматический кондиционер активирован на 23 ° C ; 3 человека (250 кг ) + багаж (50 кг )
- Фактический расход при 130 км / ч : 7,8 — 8,1 л (SP 95; на 5-й передаче при 3700 об / мин )
- Фактический расход при 110 км / ч : 6,1 — 6,5 л (SP 95; на 5-й передаче при 3200 об / мин )
- Расход топлива в горах (Серра-Poncon плотины секция — Lautaret пройти 60 км ): 12,3 л (SP95, а в 3 — м — 4 м , средняя скорость: 70 км / ч )
Следует отметить, что все 406-е выигрывают от перевернутой передней оси псевдомакферсонского типа, точной и самонаправленной задней оси, колесо за колесом. Клапанные демпферы производства Peugeot. Точность вождения очень хорошая, управляемость отличная, с небольшим креном кузова и задним мостом, который активно участвует в поворотах. Очень хороший компромисс между комфортом и управляемостью.
Живая, игривая, но безопасная поездка, которая намного лучше, чем у конкурентов того времени. Удовольствие от вождения и знаменитое «ощущение дороги» здесь.
Версии 2L2 (бензиновые или дизельные) выигрывают от регулируемого усилителя рулевого управления в зависимости от оборотов двигателя. Версии V6 выигрывают от регулируемой помощи при рулевом управлении в зависимости от скорости автомобиля, но не намного приятнее, чем у 2L2.
Наконец, V6 получают дополнительное управляемое демпфирование.
В Апрель 2003 г., полный пересмотр модельного ряда, разделенного на 2 части: «Спорт» (Sport, Sport Pack) и «Комфорт» (Comfort, Comfort Pack). Счетчики на белом фоне, очень полная комплектация на версиях Pack.
Конструкция БЦ
БЦ цилиндров отлит из особо прочного чугунного сплава. Между цилиндрами проходят каналы рубашки для циркуляции охлаждающей жидкости. Цилиндры высверлены в БЦ. В нижней, внутренней части БЦ размещены пять опор, необходимых для установки подшипников скольжения коленчатого вала. Крышки подшипников выполнены способом ковки чугуна. Растачиваются они совместных с опорами. Поэтому менять местами крышки нельзя.
На первой, второй, четвёртой и пятой крышках выбиты номера, для правильной установки. Третья крышка дополнительно обрабатывается по торцам. Обработка торцов нужна, чтобы установить полу шайбы упорного подшипника.
К торцам БЦ крепиться болтами сальникодержатель и манжеты коленвала, а так же крышка цепи привода ГРМ. К нижней части блока цилиндров болтами привинчен масляный картер.
Технические характеристики катушки зажигания 406.3705
- Напряжение электропитания составляет 6-18 вольт.
- Сопротивление первичной обмотки: 0,35±0,02Ом.
- Сопротивление вторичной обмотки: 13±0,2Ом.
- Индуктивность первичной обмотки на частоте 100Гц: 2.22±0,2мГн.
- Выходное напряжение: не менее 24кВ.
- Ток коммутации в первичной цепи: не более 7,5 А.
- Энергия искрового разряда: не менее 50мДж.
- Длительность разряда: не менее 2,2 мс.
- Частота коммутации тока в первичной цепи: 1…133Гц.
- Масса катушки: 0,65 кг.
- Ширина: 0,08 м.
- Высота: 0,06 м.
- Длина: 0,08 м.
- Для соединения катушки зажигания со свечами зажигания должны использоваться высоковольтные провода с распределенным помехоподавляющим сопротивлением. Общее сопротивление высоковольтного провода с учетом помехоподавляющего резистора в наконечнике должно быть в пределах 6 кОм.
