Тормозная система, подвеска и ходовая часть
Колеса в грузовике используются дискового типа, обод имеет габаритные размеры 7.0-20. Закрепляются они при помощи 8 шпилек, на которые накручиваются специальные фиксирующие гайки.
На заводе ЗИЛ-4331 комплектовался шинами 9.00R20, а также моделями под номером И-Н142Б-1.
Допустимо использование баллонов импортного производства (12-EX). Давление во всех колесах имеет одинаковое значение – 6 кгс/см2.
Амортизационная система представляет собой довольно простую конструкцию.
Подвеска ведущего моста состоит из комплекта полуэллиптических рессор. Торцевые части их являются скользящими. Также совместно с рессорами работает пара амортизаторов.
Подвеска в задней части включает в себя пару рессор, также там расположены специальные дополнительные механизмы. Конструкция рассчитана на следующие нагрузки:
- передний мост – 3 735 кг;
- задний мост – 8 005 кг.
Также грузовик может включаться в состав автопоезда – суммарная масса его не должна превышать 23 000 кг.
В составе автопоезда (23 500 кг) это значение уменьшается до 18%.
Тормозная система имеет конструкцию, довольно типичную для автомобилей данного класса. Ее основные составные части:
- тормозные барабаны (радиус – 210 мм, ширина передних тормозных накладок – 100 мм, задних – 140 мм);
- разжим колодок кулачкового типа;
- два тормозных контура пневматического типа.
Интересной особенностью является то, что дополнительный тормозной контур совмещен с контуром стояночным. Последний воздействует на задний мост при помощи механических энергоаккумуляторов.
Давление в пневматической системе может колебаться в довольно широких пределах – 6-8 кгс/см2.
Торможение на скорости в 65 км/ч при полностью загруженном прицепе составляет 36 м. Несмотря на ранние годы разработки, в системе тормозов присутствует специальный предохранитель (спиртового типа), предотвращающий смерзание конденсата.
Устройство ЗиЛ-4331
Специалисты сравнивают ЗиЛ-4331 с 130-й моделью завода. Они считают, что он является серьёзно переработанной версией, которая получила новую, более комфортную кабину. В основе всей конструкции лежит рама, сделанная из высокопрочного материала. Передний мост ЗиЛ-4331 зависимый, состоит из полуэллиптических рессор и скользящих торцевых частей. В дополнение к рессорам в ЗиЛ-4331 добавлены амортизаторы. Задний мост зависимый, в его конструкцию входит пара рессор и дополнительные механизмы. С ними можно ознакомиться в руководстве машины.
Команда конструкторов отказалась от барабанного тормозного механизма, который к 80-м годам морально устарел. Для этого разработали собственную, уникальную тормозную систему ЗиЛ-4331. Она обладала улучшенным динамическим эффектом торможения и имела увеличенную прочность. В конструкцию входили два пневматических контура, а дополнительный совместили со стояночным тормозом. В устройстве стояночного механизма присутствовали энергоаккумуляторы, которые оказывали воздействие на задний мост. Для исключения возможности замерзания конденсата инженеры встроили спиртовый предохранитель.
Колёса получили уникальный рисунок протектора, который способствовал сокращению тормозного пути. При его создании стояла задача улучшения сцепление с грунтовой дорогой. Большие колёса и мягкая подвеска способствуют преодолению участков дороги со сложным рельефом. Колёса дисковые, оснащаются резиной 9.00R20, однако возможны варианты тюнинга.
До 2009 года коробка передач оснащалась девятью скоростями. В её устройство входят демультипликатор и сцепление с одним диском и пневмогидравлическим усилителем. В 2009 году Ярославский моторный завод выпустил шестискоростную механическую коробку передач, которую адаптировали под грузовик ЗиЛ-4331. Однодисковое сцепление сохранилось.
Основным преимуществом кабины стал высокий уровень звуко- и термоизоляции. Кабина рассчитана на водителя и двух пассажиров. Обзорность на хорошем уровне за счет видимых краев капота. На каждом посадочном месте присутствует надёжный ремень безопасности. Комфортность при передвижении обеспечивают два амортизатора, которые снижают вибрацию, возникающую от неровностей на дороге. Кабина цельнометаллическая, её можно откидывать вперёд. Внутренне оснащение бедное — только информационные индикаторы от технических систем. Для улучшения руления конструкторы добавили гидроусилитель руля.
Узлы, требующие особого внимания:
- ПГУ;
- Ступицы;
- Редуктор;
- Коробка передач;
История модели «ЗИЛ-433362» через призму истории завода
Завод имени Лихачёва совсем немного «не дотянул» до своего 100-летнего юбилея. На рубеже 2013/2014 годов в многолетней истории старейшего отечественного автопроизводителя была поставлена точка.
Обширная территория предприятия (это 300 гектаров, практически в центре столицы, примыкающая к Москве-реке) застраивается новыми жилыми комплексами, офисными зданиями, торгово-развлекательными центрами. «Остался в живых» только маленький цех по производству и обслуживанию правительственных легковых автомобилей премиум-класса.
Если серийное производство семейства «ЗИЛ-4331» ведёт свою историю с 1987-го года, то модель «ЗИЛ-433362» была разработана в конце 90-х годов ХХ века. В то время Завод имени Лихачёва не только ещё не скатывался к банкротству, но даже был на определённом подъёме, наращивая объёмы производства и оправляясь от удара, нанесённого ему «шоковой терапией» 90-х.
Справедливости ради нужно отметить, что количество ЗИЛовских грузовиков, выпущенных в те годы, росло вовсе не потому, что они были очень конкурентоспособными, современными и востребованы на рынке. Напротив, «ЗИЛ-4331» уже в первые годы своего серийного производства был безнадёжно устаревшей «моделью прошлого века», а новый «ЗИЛ-5301 Бычок» был бесконечно далёк от совершенства и во многом уступал конкурентам.
Спрос на «ЗИЛ»ы в конце 90-х / начале 2000-х был создан во многом искусственно, благодаря невероятно энергичной деятельности тогдашнего столичного мэра Юрия Лужкова. С 1997-го года контрольный пакет акций завода принадлежал правительству Москвы. Все столичные, и многие региональные коммунальные и прочие службы оснащали свой автопарк «ЗИЛ»ами именно по настоятельным рекомендациям Юрия Михайловича и его помощников.
В 1997 году в самом авторитетном автожурнале страны «За рулём» анонсируется выпуск новой модели в рамках 4331-го семейства. Это «ЗИЛ-433362» – универсальное шасси, максимально приспособленное для успешной работы илососных вакуумных установок для канализационных колодцев и ливнёвки; комбинированных дорожных машин для уборки улиц и т.п.
Почему это наш МКАД чистят от снега «их» грузовики «Мерседес» с системой «Шмидт»? Непорядок! Наш «ЗИЛ», может, не красавец, но дело свое знает! И вместо импортной техники закупались новые «ЗИЛ-433362», с новой же системой «ПР-1 Экомтех» Ряжского авторемонтного завода. И т.д., и т.п.
Юрий Лужков стремился сохранить промышленное производство в столице, используя «административный ресурс».

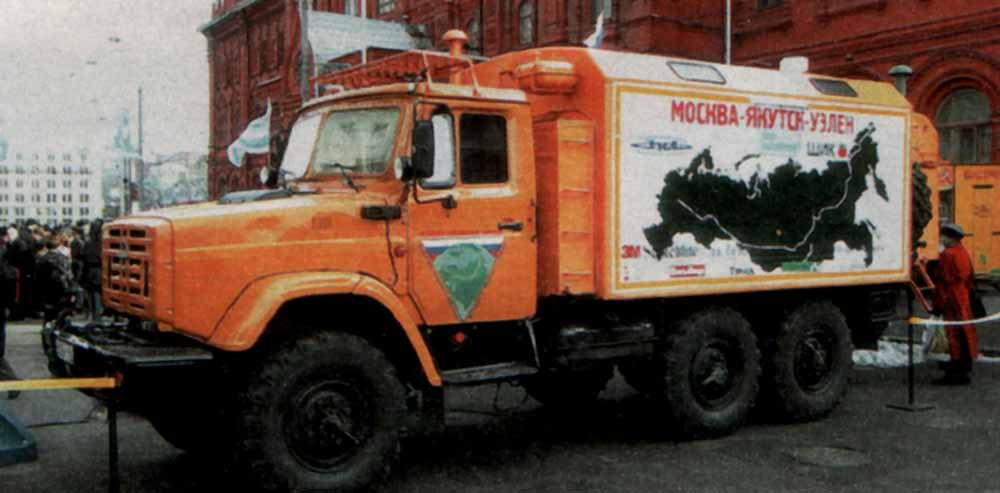

В 2000 году три автомобиля марки «ЗИЛ-433420» совершили, при поддержке правительства Москвы, уникальный кругосветный (!) автопробег по маршруту Москва-Якутск-Уэлен-Северная Америка-Западная Европа-Калининград-Москва.
Первый этап кругосветной экспедиции длиною 13 с половиной тысяч километров был пройден за 62 дня и завершился в поселке Уэлен на берегу Берингова пролива (Чукотка). Затем – на Аляску, и через весь североамериканский континент к Атлантике. Всего экспедиция на «ЗИЛ-433420» преодолела 45 тысяч километров. Последний километр, до Красной Площади, вместе с членами экспедиции проехал и сам московский мэр.
Памятна также история с производством колоколов для возрождаемого Храма Христа Спасителя. 14 колоколов весом то 8 кг до 27 тонн были изготовлены на «ЗИЛ»е! А затем и мэр, и весь состав столичного правительства сменился.
Новые чиновники подошли к проблеме Завода имени Лихачёва с холодным и прагматичным расчётом: завод – это актив, и он должен приносить прибыль, а не хлопоты и убытки. Без мощной поддержки пресловутого «административного ресурса» устаревшие, неэкономичные и малорентабельные, по сравнению с современными конкурентами, «ЗИЛ»овские грузовики оказались уже окончательно никому не нужны.
Данных о том, сколько было выпущено единиц модификации «ЗИЛ-433362», нет. Но, по всей видимости, не так много. Эпоха грузовиков, работающих на бензине, прошла, и «ЗИЛ-433362» – один из последних её представителей.
Особенности ЗИЛ-431410 и его эксплуатация
Наиболее распространённой модификацией грузовика ЗИЛ является бортовой тягач. Чаще всего их можно встретить в сельской местности. Кабина автомобиля сделана цельнометаллической, но её главная проблема – это коррозия
При покупке автомобиля нужно обращать внимание на общее состояние кабины, самое главное в грузовике – это рама
Если она в отличном состоянии, то неважно, как выглядит кабина, так как её можно подварить
Лобовое стекло в машине панорамного типа. Для его очистки используется встроенный омыватель, который работает в паре с двумя стеклоочистителями, оснащёнными электроприводом. Гидроусилитель руля облегчает управление тяжёлой машиной. Сиденье водителя имеет возможность регулировки в трёх положениях, что является редкостью для советских грузовиков.
В задней части машины под грузовой платформой установлен специальный ящик для инструментов, которые обязательно должны быть в арсенале каждого водителя отечественного грузовика. Щиток приборов ЗИЛ-431410 более совершенен по сравнению с ЗИЛ-130. В задней части машины имеется специальная розетка, предназначенная для подключения электрооборудования прицепа.
ЗИЛ-431410, как и большинство отечественных автомобилей, представляет собой настоящий конструктор для людей, увлечённых модернизацией. Если приобрести нужную модификацию не удастся, всегда можно сделать её на базе стандартного бортового грузовика. Правда поставить на учёт такую самоделку будет достаточно сложно, но если исполнение будет безукоризненным, это возможно.
ЗИЛ-130 и его преемник ЗИЛ-431410 был популярен не только на просторах СССР, но и во многих зарубежных странах. В настоящее время эти машины можно встретить на Кубе, в Афганистане, Индии и еще в ряде стран третьего мира.
История создания автомобиля ЗИЛ-4334
Еще в первой половине 80-х годов на заводе им. Лихачева начались работы по созданию новой линейки грузовых автомобилей ЗИЛ-132 на базе модели ЗИЛ-131Н. Именно они привели к созданию грузовика ЗИЛ-433410, опытный образец которого появился в 1990 году. Эта машина совмещала шасси ЗИЛ-131 и кабину автомобиля ЗИЛ-4331, выпуск которого начался в 1987 году.
Серийное производство автомобиля ЗИЛ-4334 началось в 1994 году, в серию он был запущен сразу в двух вариантах: шасси под индексом 433422 и бортового грузовика с обозначением 433420. Эти машины можно назвать первым поколением грузовика, они были оснащены армейским многотопливным двигателем ЗИЛ-6451. Обе модификации грузовика могли буксировать прицепы массой до 4,2 тонны.
В 2000 году для проверки работы автомобиля в разных условиях группу из трех ЗИЛ-4334 отправили в кругосветный автопробег по маршруту: Москва-Дальний Восток-Северная Америка-Европа-Калининград-Москва. Кроме испытательных целей, эта акция должна была поспособствовать активному продвижению нового грузовика на зарубежных рынках. Общая длина маршрута составила 45 тыс. км.
ЗИЛ-4334 — участник кругосветного автопробега
В 2002 году серийные автомобили стали оснащаться новыми двигателями, которые соответствовали нормам Евро-2 и Евро-3. Кроме того, в это же время была представлена модификация ЗИЛ-4334КО, оборудованная спальным местом, которое располагалось за сидением водителя. Из-за этого кабина стала длиннее на 50 см. Автомобили данной модификации комплектовались двигателями .
Новое на фоне старого
На этом фоне грузовик ЗИЛ-433180, созданный с минимальными усилиями, можно сказать, из подручных средств, отличается лучшими удельными показателями, например, коэффициентом тары (отношение полной массы к грузоподъемности) и ценой за одну тонну номинальной грузоподъемности. Опыт продаж показывает, что ЗИЛ-433180 пользуется повышенным спросом, другое дело, что объем производства сравнительно невелик. В семейство пока включены две основные версии: бортовой грузовик 433180 и шасси 433182 под комплектацию разнообразными надстройками, например, изотермическими фургонами, мусоровозными кузовами. Разработана версия шасси 494582 под самосвальный кузов.
Сам автомобиль получился внешне довольно привлекательным благодаря удлиненной в процессе компоновки нового двигателя передней маске капота с новой облицовкой радиатора округлой формы. Но мягкий голубой тон внешней окраски кабины контрастирует с убогим интерьером. Попадаешь в другой мрачный мир, с черным дерматином сидений, черным пластиком передней панели, черной обивкой и черной эмалью окраски металлических деталей. Только лампочки и стрелочки панели приборов выделяются на этом «ровном» фоне разноцветной мишурой. К сожалению, показанный на ММАС-2006 рестайлинговый проект «Тапир» с вполне симпатичным вариантом оперения кабины пока остается только прототипом с неясными перспективами серийного производства.
Порадовала работа передней подвески – она сохранила традиционную мягкость и хорошую энергоемкость. В задней подвеске, правда, только в качестве опции, предусмотрен стабилизатор поперечной устойчивости, рассчитанный на осевую нагрузку 10 т. Предусмотрена и заказная блокировка дифференциала. Девятиступенчатая КП с автоматически управляемым демультипликатором оснащена синхронизаторами на всех передачах, кроме первой. Включение демультипликатора осуществляется пневмоприводом с управлением от рычага КП (простым покачиванием рычага в стороны).
| Снаряженная масса, кг | 6200 |
| Полная масса, кг | 14 500 |
| Грузоподъемность, кг | 8000 |
Двигатель: рабочий объем, см3
| ММЗ Д-260.11 Е2, турбодизель I-6, OHV 7120 178 при 2100 мин–1708 при 1400 мин–1206 РР6М10Рli |
| Коробка передач | СААЗ-5423А3, механическая с демультипликатором 9/ 1 |
| Главная передача | 5,29 |
| Шины | Кама И-А185 10.00R20 |
| Вместимость топливного бака, л | 170 |
| Максимальная скорость, км/ч | 95 |
Наиболее благоприятное впечатление произвела работа АБС. На скользкой зимней дороге даже при движении по прямой задняя часть автомобиля постоянно стремилась к заносу, но при торможении в этих же условиях автомобиль четко сохранял направление движения и позволял его корректировку. В различных источниках мы обнаружили разночтение относительно контрольного расхода топлива при скорости 60 км/ч, в одном случае 22 л/100 км, в другом – 20,4 л/100 км, а в третьем – 19 л/100 км. На наших же испытаниях мы получили значение всего в 16,3 л/100 км, что только подтверждает привлекательность дизеля с точки зрения расходов на эксплуатацию. К сожалению, сравнить эти данные с расходами топлива аналогов мы пока не можем из-за отсутствия у нас собственной базы данных по автомобилям такого класса.
Пример ЗИЛ-433180 показывает, что нынешний вектор развития АМО ЗИЛ направлен в сторону улучшения потребительских свойств и качеств продукции, но хочется видеть более уверенное и быстрое движение в этом направлении. Несомненно, в перспективе дизельный двигатель нового технического уровня с использованием электронных систем управления топливоподачей, турбокомпрессором и системой нейтрализации уровня Euro 3 и Euro 4 позволит традиционной линейке грузовых моделей ЗИЛ оставаться в строю еще достаточно долго.
| Масса автомобиля при испытаниях, кг | 14 500 |
Расход топлива, л/100 км, при скорости, км/ч:
| 13,8 14,6 16,3 18,8 22,2 26,4 |
| Максимальная скорость, км/ч | 96,1 |
| Расход топлива в ИГД*, л/100 км (при средней скорости движения, км/ч) | 23,9(39,3) |
Время разгона с места, с:
| 35,2 63,0 |
| Время разгона до 60 км/ч, с | 29,9 |
| Время разгона до 80 км/ч, с | 51,7 |
| Выбег со скорости 50 км/ч, м | 966 |
| Температура, °С | +18 |
| Скорость ветра, м/с | 1…3 |
| Давление, гПа | 978 |
| Относительная влажность, % | 45 |
Испытания проводились на динамометрической дороге ФГУП НИЦИАМТ в соответствии с методикой, изложенной в ГОСТ 20306–90.
Салон
У ЗИЛ кабина – это трехместный салон, который располагается сразу за двигателем. Сиденье можно отрегулировать по высоте, по длине, а также по наклону спинки. Среди присутствующих основных опций салона можно выделить:
- Стеклоочиститель;
- Отопитель;
- Специальное устройство для промывки стекол;
- Крыша салона оснащена двумя вентиляционными люками.
Кабина выполнена из цельного металла, а сиденья выполнены из мягких материалов. Все в ней продумано до мелочей, что делает салон максимально комфортным для водителей и для пассажиров. Здесь эргономично расположены основные приборы и механика управления.
Транспортное средство оснащено гидравлическим усилителем руля, благодаря чему значительно увеличилась общая простота управления автомобилем и его безопасность. При случайном разрыве переднего колеса, грузовику легко будет удержаться на дорожном участке.
Двигатель
На военный грузовик устанавливали разные моторы, но основным считается ЗИЛ-6451. Это дизельный силовой агрегат, созданный для военных. Мотор является дефорсированной версией 645 двигателя.
Это идеальный вариант для армии, так как его можно заправлять:
Дизелем Бензином Керосином Смесью из вышеперечисленных видов топлива
Понятно, что основным горючим должно выступать ДТ, но в случае необходимости автомобиль был всегда на ходу.Скорость грузовика – 90 км/ч. Заявленный расход дизельного топлива – 32 литра.
Специально для беспроблемного запуска мотора в зимнее время устанавливался подогреватель. Он подключен к основной топливной системе.
Устройство
Колесная формула ЗИЛ 4334 – 6 на 6. При этом средний мост выступает в качестве промежуточного, через него усилие передается на задний мост. Передний мост является отключаемым. Все мосты автомобиля блокируемые. Подвеска ЗИЛ 4334 зависимая. Спереди используются рессоры с гидроамортизаторами, на среднем и заднем мосту – рессорно-балансирная схема. В стандартном исполнении машина комплектуется шинами с регулировкой давления и грунтозацепами в виде косой «елочки». Данные особенности повышают проходимость автомобиля.
ЗИЛ 4334 оснащается 5-ступенчатой механической коробкой передач, в которой синхронизация отсутствует только на пятой скорости. Для сокращения усилия нажатия на педаль сцепления используется однодисковая компоновка с гидроприводом с пневматическим усилением. Раздаточная коробка включает 2 ступени переключения и выполняет привод 3 мостов. ЗИЛ 4334 отличается новым механизмом раздаточной коробки с автоматом для управления подключением переднего моста. Возможность принудительного включения у него сохранилась. В раздаточной коробке также имеется люк для отбора мощности с целью подключения специальных агрегатов (предельный уровень отбора – 60 л.с.).
Тормозная система представлена барабанными механизмами с одноконтурным пневмоприводом и возможностью подключения прицепа. В ее состав входит специальный влагомаслоотделитель, очищающий воздух от примесей, имеющихся в пневмоприводе. Без обслуживания устройство может работать на протяжении 2 лет.
Напряжение в сети составляет 24 В. Электросистема ЗИЛ 4334 предполагает наличие 2 аккумуляторов.
Автомобиль оснащается стальной кабиной с торсионной подвеской, дополненной гидроамортизаторами. Достаточно просторный салон имеет возможности для размещения 3 человек. Водительское кресло регулируется по расстоянию до руля, высоте и жесткости. Также оно имеет механизм подрессоривания, что позволяет комфортно чувствовать себя на протяжении длительного периода работы.
Рулевое колесо настраивается по углу наклона и высоте и имеет гидравлический усилитель. Кабина оборудована системой вентиляции и отопления. Салон обладает хорошей теплоизоляцией и защитой от шумов. Наружные зеркала имеют встроенный электроподогрев, предохраняющий от запотевания и замерзания.
Крылья и капот сделаны в виде единого узла, что облегчает доступ к основным элементам, требующим обслуживания. В передней области автомобиля может монтироваться лебедка, оборудованная приводом от коробки передач (тяговое усилие – 5000 кг).
Двигатель прогресса
Конструкция шестицилиндрового мотора Д-260.11 Е2 и его компоновка в моторном отсеке оставалась для нас «терра инкогнито». Когда же был откинут интегральный капот , первый взгляд разрешил все загадки – двигатель создан путем продольной «стыковки» двух трехцилиндровых блоков Д-243 (этот двигатель применяется на дорожно-строительной технике), о чем свидетельствовали две раздельные крышки головок блоков цилиндров. Таким образом, рабочий объем Д-260 в полтора раза больше, чем у четырехцилиндрового Д-245 (4,75 л), и составляет 7,12 л. Совершенно очевидно, что такой модульный принцип создания дизелей большей мощности из двигателей меньшей мощности (да еще морально устаревших) решает проблему лишь частично. Мы испытали разочарование. Действительно, современный мирового уровня двигатель таким путем не создашь. Из-за увеличения длины двигатель не подходит для автомобилей МАЗ по компоновочным параметрам, а вот под удлиненным «зиловским» капотом выглядит вполне естественно. К сожалению, не представилось возможности более детально познакомиться с конструкцией двигателя, но можно смело утверждать, что принципиальной разницы в конструкции с Д-245.7 Е2 он не имеет.
Таким образом, отсутствие прогресса в области создания собственного российского дизеля средней мощности, отвечающего мировому уровню, в условиях ужесточения экологического законодательства во всем мире вообще и в нашей стране, в частности, уже превращается в национальную проблему. Компания Cummins за это время создала новую серию ISBe уровня Euro 4 и такую мощность получает уже с четырех цилиндров при сохранении отличительной особенности серии «В» – один литр объема на один цилиндр. Топливные системы с не зависящим от оборотов двигателя давлением многоступенчатого впрыска топлива, его электронное управление и дозирование становятся необходимыми условиями обеспечения современных параметров двигателей. Но пока не станем заглядывать в будущее. До середины 2007 года в России действуют нормы Euro 2, двигатель Д-260.11 Е2 им соответствует и вполне гармонирует с автомобилем ЗИЛ-433180, к тому же есть практические наработки по обеспечению двигателем норм Euro 3.
Относительно грузоподъемности 8 т надо отметить, что в данном сегменте российского рынка грузовики отечественных марок представлены весьма скудно. Единственным аналогом ЗИЛ-433180 можно считать лишь КамАЗ-43253 (4х2) полной массой 14 740 кг и грузоподъемностью в бортовом варианте 7,5 т
В последние годы КАМАЗ успешно расширил диапазон грузоподъемности своей продукции, преимущественно в сторону больших и особо больших значений, но и среднему классу стал уделять значительное внимание. Новые семейства камских грузовиков с колесной формулой 4х2 разрабатываются уже изначально с использованием качественных и надежных, но и более дорогих комплектующих европейского уровня, например, одноступенчатых гипоидных мостов «Мадара» и коробок передач ZF. Впрочем, КАМАЗ предпринимает усилия по локализации производства ряда комплектующих (для выпуска современных коробок передач создано СП с фирмой ZF)
Впрочем, КАМАЗ предпринимает усилия по локализации производства ряда комплектующих (для выпуска современных коробок передач создано СП с фирмой ZF).
Стандартное оборудование ЗИЛ-433430
Коробка передач
- Пятиступенчатая.
- Передаточные числа коробки передач: первой — 6,39
- второй — 3,56
- третьей — 2,14
- четвертой — 1,23
- пятой — 1,00
- заднего хода — 5,75
Синхронизаторы на II, III, IV, V передачах.
Управление коробкой передач — качающимся рычагом.
Допускается отбор мощности от правого люка до 22 кВт.
Ведущие мосты
- Двухступенчатые с проходным промежуточным мостом.
- Главная передача — двойная, с парой спирально-конических и парой косозубых цилиндрических шестерен.
- Общее передаточное число — 6,73.
- Дифференциалы шестеренчатые, конические с четырьмя сателлитами.
- Привод ведущих колес переднего моста через полуоси с шарнирами равных угловых скоростей.
Раздаточная коробка
- Двухступенчатая с муфтой включения переднего моста.
- Передаточные числа: 2,08 и 1,00.
- Управление передачами рычагом через систему тяг.
- Электропневматический привод включения переднего моста.
- Допускается отбор мощности от верхнего люка до 44 кВт.
Карданная передача
- Четыре карданных вала: привода раздаточной коробки, среднего, заднего и переднего мостов.
- Каждый карданный вал с шлицевым соединением и двумя шарнирами на игольчатых подшипниках.
Колеса и шины ЗИЛ 433430
- Колеса дисковые, 228Г-508.
- Шины диагональные, камерные, 14,75/80R20модели М-93 или радиальные 12.00R20модели КИ-113 с регулируемым давлением.
Рулевое управление
- Рулевой механизм с гидравлическим усилителем.
- Рабочая пара — винт с гайкой на циркулирующих шариках.
- Передаточное число — 20.
Тормозная система
- Тормозные механизмы барабанного типа с двумя внутренними колодками и разжимным кулаком, установленные на всех колесах.
- Стояночный тормоз барабанного типа с двумя внутренними колодками, разжимным кулаком, установлен на раздаточной коробке.
- Тормозной привод пневматический, раздельный на каждый мост.
Система электрооборудования
- Однопроводная, с номинальным напряжением 24 В.
- Стартер напряжением 24 В, с электромагнитным тяговым реле и дистанционным управлением.
- Две аккумуляторные батареи напряжением 12 В.
- Генератор переменного тока со встроенным выпрямителем.
Кабина ЗИЛ-433430
- Трехместная, двухдверная.
- Сиденье водителя отдельное, имеет механизм подрессоривания с регулируемой жесткостью в зависимости от массы водителя. Кроме того, регулируется положение в продольном направлении, а также углы наклона спинки и подушки.
- Пассажирское сиденье двухместное нерегулируемое.
- Стеклоочиститель трехщеточный с электрическим приводом.
- Омыватель ветрового стекла — насос с электроприводом.
Платформа
- Деревянная с откидным задним бортом.
- Откидные решетки со встроенными скамейками на боковых бортах.
- Съемные дуги с тентом и средняя скамейка со спинкой.
- Всего 24 посадочных места.
Особенности
В 2011 году рассматриваемые модификации грузовиков получили оригинальную конструкцию трансмиссии, разработанную на заводе-изготовителе. Ранее применялись мосты передаточными коробками от модификации 131. Выпускаются узлы на нескольких комбинатах (БАЗ, завод имени Лихачева, Петровский и Рязанский филиалы комбината).
Обновленные мосты ЗИЛ-4327 получили одноступенчатые редукторы и большую грузоподъемность. Кроме того, автомобили оснастили симметричным межосевым блокировочным дифференциалом, увеличенным углом поворота, новой раздаточной коробкой, приводом на все четыре колеса.
Также рассматриваемый грузовик получил усовершенствованный рулевой механизм, обладающий гидравлическим усилителем и лучшей точностью управления с пониженным усилием при работе. В итоге грузовик стал маневреннее, информативнее и устойчивее. За счет применения шин от КамАЗа и новых колесных дисков, грузоподъемность повысилась на полторы тонны.
Устройство
В основе ЗИЛ 433360 лежит прочная рама, которая выдерживает всю нагрузку установленных агрегатов. Для данного автомобиля это единственный элемент, не требующий замены в течение всего срока службы. Несущая основа включает в себя следующие элементы: 5 соединительных ригелей, стальные штампованные, клепаные соединения и стрингеры шпангоута, выполненные в виде сплошных штампованных балок с пазовыми сечениями переменной высоты. На стропила и косоур устанавливаются кронштейны для крепления подвесов, узлов и других элементов. На первой балке есть площадки для установки мотора.
ЗИЛ 433360 имеет колесную формулу 4 х 2. Управление направлением движения осуществляется поворотом передних колес (привод осуществляется на задние колеса). В базовой комплектации модель имеет 7 колес дискового типа (2 передних, 2 сдвоенных задних, 1 запасное). Диски закреплены на фланцах полуоси с помощью 8 шпилек. В автомобиле используется передняя и задняя подвеска зависимого типа, что обусловлено применением жестких балок. Подвески крепятся к стрингерам шпангоута с помощью полуэллиптических рессор, выполняющих направляющую функцию. Задние рессоры усилены дополнительными листами, передние оснащены телескопическими гидравлическими амортизаторами.
Передача мощности от двигателя осуществляется сцеплением, входящим в состав трансмиссии. ЗИЛ 433360 работает со штатным сухим однодисковым фрикционом. Трансмиссия — 5-ступенчатая МКПП (5 передач вперед, 1 передача назад). Благодаря относительно простой конструкции редуктор обеспечивает высокую эффективность работы. Карданная передача представлена парой валов с последовательным соединением и промежуточной монтажной скобой. Для соединения редуктора, приводного вала и осей используются шарнирные крестовины и скользящий паз. Трансмиссия комплектуется одноступенчатым гипоидным валом с главной передачей.
Для торможения и удержания автомобиля используется тормозная система, совмещенная с главной трансмиссией и барабанными колесными тормозами. Система управляется по 3-контурной схеме, состоящей из:
- рабочие тормоза с пневматическим управлением, 2 отдельных гидравлических контура и тормозные камеры независимого типа;
- стояночный тормоз с пружинными энергоаккумуляторами и запасной тормоз.
Для модели ЗИЛ 433360 предусмотрена антиблокировочная система ABS для снижения риска заноса на скользкой дороге. Сзади есть возможность установки комбинированного клапана для управления тормозной системой прицепа.
При работе двигателя генератор Г130 выступает в роли источника питания электроприборов. Штатно автомобиль комплектуется аккумуляторной батареей 6-СТ-78 (6-СТ-81) емкостью 78 (81) Ач.
ЗИЛ 433360 оснащен цельнометаллической кабиной с жесткой сварной конструкцией и панорамными окнами. Салон рассчитан на 3 человек, включая водителя. Конструкция кабины предполагает наличие внешних элементов (лотка) для защиты элементов и деталей машины. По бокам кабины расположены двери с раздвижными стеклами и поворотным окном. Сиденье водителя оснащено пружинным механизмом и регулировками наклона и продольного положения спинки. 2-местное пассажирское сиденье без регулировок. Органы управления настроены так, чтобы обеспечить максимальный комфорт. Рулевое колесо расположено почти перпендикулярно вертикали автомобиля, что снижает утомляемость, рычаг коробки передач находится спереди справа.
Рулевой механизм оснащен гидроусилителем, облегчающим повороты. В салоне имеется система внутреннего освещения, отопительная печь и система принудительной вентиляции. По сравнению с предыдущими моделями повышен уровень вибро- и шумоизоляции.
Особенности конструкции автомобиля ЗИЛ-4334
Автомобиль оснащен усиленной механической пятиступенчатой коробкой передач, в которой четыре передачи синхронизированы. В КПП предусмотрена возможность частичного отбора мощности (до 30 л. с.) для обеспечения работы различного навесного оборудования. Сцепление автомобиля – однодисковое с гидроприводом и пневмоусилителем.
Раздатка ЗИЛ-4334 имеет две ступени, привод осуществляется на все три моста автомобиля. При переключении на нулевую передачу происходит автоматический запуск переднего моста. Защиту от одновременного включения нескольких передач обеспечивает шариковое устройство. В раздаточной коробке имеется специальный люк, через который также возможен отбор мощности на дополнительные устройства. Отбирать можно до 60 л. с.
Все ведущие мосты автомобиля оснащаются принудительной блокировкой.
Бортовой ЗИЛ-4334 с тентом
Высокая проходимость автомобиля и плавность хода обеспечивает независимая подвеска колес. ЗИЛ-4334 имеет тормозную систему барабанного типа с пневмоприводом. Она оснащена влагомаслоотделителем, в функции которого входит очистка воздуха от посторонних примесей. Причем по заверению производителя эта система не требует обслуживания на протяжении двух лет эксплуатации.
Шины ЗИЛ-4335 имеют грунтозацепы в форме косой «елочки», благодаря чему они отличаются повышенным коэффициентом сцепления с грунтом. Кроме того, машина имеет систему регулировки давления в колесах, что также повышает проходимость автомобиля. При необходимости возможна постоянная подкачка шин.
Электрооборудование работает с напряжением 24 В, в его состав входят генератор и два аккумулятора.
