Технические характеристики грузовика ЗИЛ-431410 и руководство по эксплуатации

Трансмиссия КамАЗ-53229

Сцепление на грузовиках данной модели установлено фрикционное, сухого типа, двухдисковое. Оно снабжено гидравлическим приводом с пневматическим усилителем. Диаметр накладок сцепления равняется 350 мм.

Основная коробка переключения передач, которая использовалась на КамАЗ-53229, – это десятиступенчатая «механика» КамАЗ-151. Данная МКПП состоит из основной пятиступенчатой коробки и двухступенчатого редуктора. Передаточные числа на передачах: 1я: 7,82 и 6,38; 2я: 4,03 и 3,29; 3я: 2,5 и 2,04; 4я: 1,53 и 1,25; 5я: 1,0 и 0,8; задний ход: 7,38 и 6,02.

Также, на автомобилях  КамАЗ-53229 2000-х годов выпуска стали использоваться иные коробки переключения передач: шестнадцатиступенчатые ZF 16S 151. Она состоит из основного четырёхступенчатого редуктора, двухступенчатого делителя и планетарного демультипликатора. Все передние передачи включаются при помощи синхронизатора, задняя — через зубчатую муфту. Включение скоростей  механическое, через двойное Н-включение

Оба варианта «механики» обеспечивают автомобилю достойную динамику разгона и хорошую плавность хода при переключении с одной передачи на другую. Также грузовик оснащается раздаточной коробкой с возможностью блокировки межосевого дифференциала. Передаточное отношение главной передачи составляет 5,43 (7,22).

Система электрооборудования

Стартер CT130A3 автомобиля ЗИЛ-431410

В состав электросистемы ЗИЛ-431410 стандартно входит стартер, генератор и аккумулятор. Рабочее напряжение аккумуляторной батареи — 12, а не 24 В, как на других грузовиках.

Система лобового освещения состоит из двух ходовых фар (в каждой — по 2 нити накаливания, для дальнего и ближнего света), двух поворотников и двух подфарников, расширяющих конус освещения.

Система электрооборудования претерпевала с течением времени наибольшие изменения, чем другие подсистемы этого грузовика. Появлялись новые электронные компоненты, например, система регулирования впрыска, электронная подсистема управления экономайзером, электронный ограничитель максимальной частоты оборотов и т. п.

Технические характеристики автомобиля ЗИЛ-431410

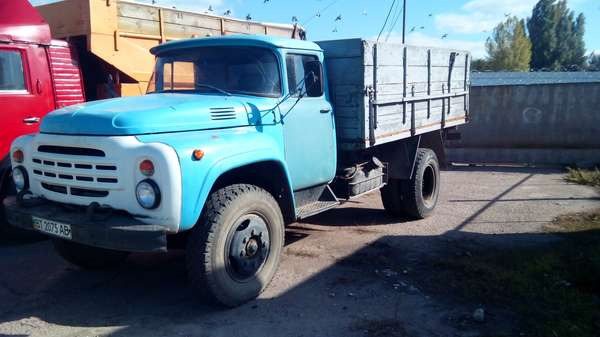

Стандартная модель ЗИЛ-431410 представляет собой двухосный грузовик с формулой 4х2, которая оснащена деревянным кузовом, с усиливающими элементами из металла. Имеется возможность установки специальных дуг для установки тента. Также можно поднять борта за счёт установки специальных досок. Как правило борта поднимают при использовании автомобиля в сельской местности, где приходится перевозить условно лёгкий, но габаритный груз, например, дрова навалом.

https://youtube.com/watch?v=XZ1q9a-d9Ts

Кабина ЗИЛ-431410 имеет три места, хотя комфортными эти места назвать очень сложно. Пассажир, сидящий посередине, мешает водителю управлять машиной, так как подпирает его плечом справа. Основные ТТХ грузовика выглядят следующим образом:

• Длина машины – 6675 мм;
• Ширина -1 800 мм;
• Высота – 2 400 мм;
• Грузоподъёмность автомобиля составляет 6 тонн, общая масса груженого автомобиля – 10,4 тонны;
• Автомобиль может буксировать прицеп массой до 8 тонн;
• Максимальная скорость – 90 км/ч, если автомобиль движется с прицепом, то 80 км/ч;
• Средний расход топлива составляет около 30 литров бензина.

Тормоза машины в своё время обладали достаточно приемлемыми характеристиками, но в настоящее время тормозной путь в 25 метров на скорости 60 км/ч – это очень много.

Для каких целей был предназначен новый грузовой ЗИЛ

Автомобиль ЗИЛ-431410 (бывший 130) был разработан в качестве универсального грузовика, пригодного для использования как в армии, так и в сельском хозяйстве. Если армейские машины имели кабины цвета хаки, то гражданские модификации красили в голубой цвет с белыми вставками. В армию поставлялись бортовые ЗИЛ-431410 и шасси с кунгами и различным специальным оборудованием. Но больше всего ЗИЛ-130 и его предшественников 431410 было в различных гражданских организациях:

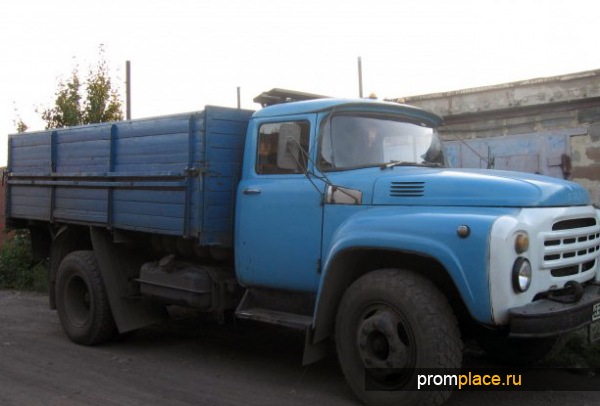

• Самым высоким спросом пользовались самосвалы и бортовые автомобили. Они использовались на различных стройках и в колхозах;
• Модификация «Сельхозник» специально разрабатывалась для сельской местности;
• Машины для коммунальных служб;
• Специальные автомобили для эксплуатации в аэропортах.

Кроме того, выпускались специальные версии для эксплуатации в жарких странах, и утеплённые модели для северных районов. Устройство автомобиля было чрезвычайно простым, а его карданная передача при своевременном обслуживании отличалась высокой надёжностью. Что касается подвески машины, то она легко выдерживала даже значительные перегрузки.

Кабина

ЗИЛ 431410 комплектовался цельнометаллической кабиной, доставшейся от серии ЗИЛ 130. В новую модель она «перекочевала» практически без изменений. Салон автомобиля вмещал до 3 человек (1-местное водительское сиденье и 2-местный диван для пассажиров), а уровень комфорта был минимальным. Интерьер поражал брутальностью. Пластика, используемого на современных машинах, здесь не было, поскольку предпочтение отдавалось металлу. Рабочая зона имела минимум удобств, но обеспечивала основные потребности водителя в комфорте (эргономичное расположение приборов, теплое место и высокая посадка). Обзорность у моделей ЗИЛ 431410 оказалась не самой лучшей, ее затрудняли объемные крылья и массивный бампер.

Автомобиль получил новый приборный щиток. Рулевое управление имело гидравлический усилитель. На крыше некоторых версий находилось отверстие для люков вентиляции.

Кабина оснащалась большим панорамным окном с 2 стеклоочистителями и омывателем. Водительское кресло имело несколько настроек и позволяло выбрать одну из трех позиций. Для транспортировки инструментов для ремонта и запчастей использовался металлический ящик, размещенный под кузовом в задней части. Недалеко от него устанавливалась розетка для подключения светотехники прицепа.

Модификации ЗИЛ 431410

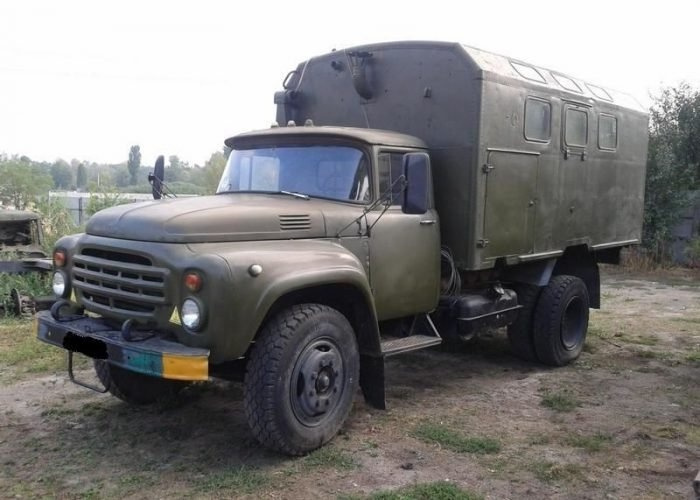

ЗИЛ 431410 Кунг

Представленная модель грузовой техники получился до такой степени удачным, что на основе его технических характеристик было произведено немало всевозможных модификаций. Наиболее популярныой из них является ЗИЛ 431410 КУНГ. Аббревиатурное название в полном виде звучит как «кузов унифицированный нулевого габаритного размера».

Каркас данного образца автомобиля изготовлен из швеллеров и уголков разного размера, который поверху обшиты цельными листами высокопрочного металла. Тем не менее весит эта техника не более тонны.

Изнутри фургон-кузов КУНГа ЗИЛ 131 обшит пенопластом или же подобной теплоизоляцией, покрытой антисептической фанерой, улучшающей технические особенности всего грузовика в целом. Все существующие грузовые автомобили данной модификации вне зависимости от цели использования имеют:

• системы вентиляции и освещения;
• устройство отопителя;
• многообразные ботовые устройства.

Отличительная черта КУНГа 431410 заключается в наличии в кузове автомобиля уникальной установки фильтрации воздуха ФВУА-1ООН-12, которая позволяет осуществлять забор воздуха повсеместно и делать его максимально очищенным и безвредным для окружающей среды.

Так образовывался переизбыток давления, который и позволял делать пространство внутри фургона абсолютно безопасным.

Так на 100 км дизельного топлива потребуется около 40 литров. Это чуть больше, чем у МАЗ-5337.
Помимо этого на основе технических данных рассматриваемой модели техники имеются и другие модификации, отличающиеся лучшими показателями:

• АРС 14 ЗИЛ 131 – авторазливочная станция, водовоз;
• ЗИЛ 131 В – седельная тяготильная машина;
• АТЗ З – топливозаправочный автомобиль;
• МЗ 131 – маслозаправочный автомобиль;
• ЗИЛ 131 МТО АТ – мастерская для технического обслуживания техники;
• АЦ 40 – пожарная машина.

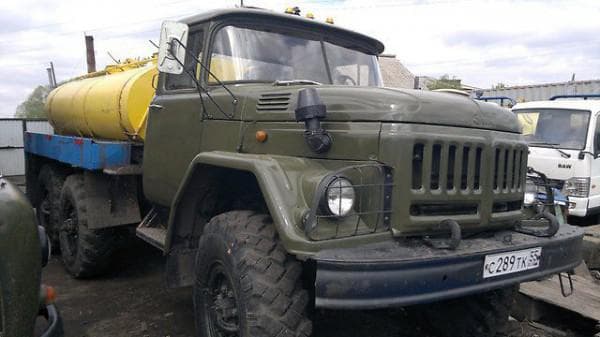

ЗИЛ 131 водовоз

Сфера применения

Тягач ЗИЛ 431410, имеющий колесную формулу 4*2, изначально разрабатывался как универсальный гражданский и военный транспорт. Были установлены различные типы грузовых отсеков, в том числе:

• КУНГИ;
• отсеки для перевозки личного состава;
• самосвалы для грузов любого вида;
• цистерны для воды или других жидкостей и сжиженных газов;
• техника для общественных работ, превратившая ЗИЛ в прообраз комбинированной дорожной машины.

Некоторые виды вооружения устанавливались на военный ЗИЛ-431410, который отличался окраской кабины в «защитный» цвет хаки. На этой базе выпускались машины с особыми техническими характеристиками, специальные автомобили для военных нужд, например, машины аэродромной службы.

Военный ЗИЛ-431410

Модификации

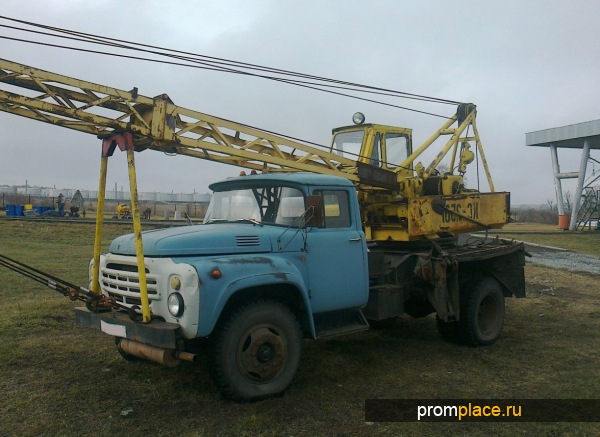

Автокран КС-2561К на базе автомобиля ЗИЛ-130-76

ЗИЛ-130 «Distribución», Куба

Первоначально заводом планировался выпуск следующих модификаций базовой модели:

• ЗИЛ-130А — бортовой тягач для постоянной работы с прицепом общим весом 8000 кг, оборудованный комбинированным тормозным краном, тягово-сцепным устройством и пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа;
• ЗИЛ-130Г — бортовой длиннобазный грузовик с платформой с двухсекционными боковыми бортами (колёсная база 4500 мм);

ЗИЛ-130В с прицепом (решётка радиатора 1й серии, до 1977 г)

• ЗИЛ-130В — седельный тягач с укороченной колёсной базой (3300 мм);
• ЗИЛ-130ВТ — седельный тягач с укороченной колёсной базой (3300 мм) и усиленным задним мостом;
• ЗИЛ-130Д — шасси для строительных самосвалов с укороченной колёсной базой (3300 мм);
• ЗИЛ-130Б — шасси для сельскохозяйственных самосвалов с колёсной базой 3800 мм;

Во время производства были проведены 2 значительные модернизации семейства ЗИЛ-130 в 1966 и 1977 годах. После второй в частности изменилась решётка радиатора (добавлен второй ряд «медуниц»).

• ЗИЛ-130 — Прототип (1958 г).
• ЗИЛ-130 — Прототип (1962 г).

В-1 «Витязь»

В-1 «Витязь» — советский снегоболотоход, созданный в 1967 году специальным конструкторским бюро Газстроймашина в содружестве с КБ ЗИЛ с широким использованием готовых узлов. Представлял собой бортовой грузовик со стандартной кабиной от 130 на гусеничном ходу. Использовалась широкая резинометаллическая лента, обеспечивающая весьма малое удельное давление на грунт. В качестве катков использовались пневматические шины.

• Давление на грунт: 0,13 кг/см²
• Грузоподъёмность: 3 т
• Скорость на дороге: 27 км/ч
• Скорость по снегу: 10 км/ч

Трансмиссия и ходовая часть ЗИЛ-431410

Грузовик оборудован механической коробкой передач, которая имеет синхронизаторы. Коробка пятиступенчатая, достаточно простая в ремонте. Карданная передача имеет два вала, промежуточную опору и три шарнира. Сцепление однодисковое, оснащённое периферийными пружинами.

Передняя подвеска автомобиля представляет собой полуэллиптические рессоры, которые работают в паре с амортизаторами гидравлического типа. Задняя подвеска, на которую приходится основная нагрузка, состоит из основных и усиленных рессор. Некоторые современные владельцы при ремонте автомобилей ЗИЛ усиливают подвеску, устанавливая дополнительные листы рессор, что даёт возможность перевозить грузы массой более 6 тонн.

Автогудронатор 49950-10

Примером использования а/м ЗИЛ во время дорожных работ может служить установка на него спецоборудования для перевозки и раздачи горячего битума, мазута, сырых каменно-угольных и торфяных смесей, масел и других смазочных материалов.

Когда он используется в качестве автогудронатора, на него устанавливается битумный насос ДС-125А-05. Цена на такой комплект может доходить до 1 миллиона рублей.

Возможности эксплуатации ЗИЛа-431412 в наши дни очень велики, потому что изначально спецоборудование, которое устанавливалось на эту автомобильную базу, предназначалось для улучшения жизни людей, решения их проблем.

Цены на них на современном автомобильном рынке тоже достаточно демократичны.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Устройство ЗИЛ-431410

Техническое оснащение позволяло выполнять невероятные задачи и выдерживать нагрузки, аномально высокие для среднетоннажного авто:

1. 8-цилиндровый четырехтактный двигатель ЗИЛ-431410 родного производства (ЗИЛ-508,10) с жидкостным охлаждением, экономайзером, надежным и простым карбюратором, качественным воздушным фильтром. Рабочий объем 6 литров и мощность 150 л. с. — причина успешной работы.
2. Коробка передач ЗИЛ-431410 — пятиступенчатая механика с синхронизаторами на всех этапах кроме начального дает возможность передвигаться на пяти скоростях вперед, и на одной — в обратном направлении.
3. Сцепление ЗИЛ-431410 с механическим приводом выключения и периферийными пружинами — однодисковое, фрикционное.
4. Главная передача в двух вариантах — ординарная, гипоидная или двойная, с косозубой и прямозубой парами.
5. У задней подвески есть по паре основных и дополнительных рессор, на передней они полуэллиптические, с двойными гидравлическими амортизаторами.
6. Тормозная система ЗИЛ-431410: основная — барабанная с пневматическим приводом на всех колесах, стояночная — с тем же пневматическим приводом. Есть спиртовый предохранитель, запасник, 2 пружинных энергоаккумулятора.
7. Для системы зажигания использовался коммутатор транзисторного типа.

Мощный двигатель, надежная трансмиссия, хорошие тормоза, приличная грузоподъемность обусловили длительный серийный выпуск, простоту ремонта ЗИЛ-431410, а наличие постоянных усовершенствований и новых модификаций — универсальное назначение легендарного советского авто и его широкое применение в самых разных климатических условиях, отраслях народного хозяйства и специальных службах. В настоящее время некоторые характеристики ЗИЛ-431410, ранее считавшиеся приемлемыми и даже авангардными для своего времени, устарели. Указывается, что тормозной путь при скорости в 60 км уже неприемлем.

Внешние характеристики ЗИЛ-431410

Во многом зависят от модификации, которых было множество — бортовой грузовик отличается от вышки или цистерны. Спустя год после выдворения с московской территории с традиционной бело-голубой кабины был удален вентиляционный люк, который признали неэффективным. Но на типовом силуэте так и осталась предназначенная для него выштамповка. Изменились типы наружных фонарей и их целевая направленность.

С выпуском на заводе в Свердловской области на протяжении нескольких лет проводились попытки модернизации — от переименования в АМУР до дизельного двигателя до внесения кардинальных обновлений в дизайн выпускаемой продукции. Кабину спецтехники перекрашивают в другие цвета, отмечены удачные попытки автолюбителей внести изменения в простую, но функциональную и надежную конструкцию.

Легендарные советские автомобили продолжают использоваться в современной реальности, поскольку обладают двумя важными критериями: надежностью и демократичной ценой. Они просты по конструкции и позволяют проводить модернизацию с небольшими затратами. Многочисленные модификации на базе ЗИЛ-130 (431410) были предназначены для северных условий (утепленные), для жарких, аэропортов и коммунальных служб, армии и сельского хозяйства. Они недороги на вторичном рынке, но пользуются спросом.

Обзор технических характеристик

Что касается технических характеристик автомобиля, то предлагаем рассмотреть их далее. Зил 431410 имеет 8-цилиндровый двигатель бензинового типа, мощность которого составляет 150 л. с. Карбюратор — К-90. Имеет экономайзер. Воздушный фильтр типа ВМ-21. Зил 431410 оснащен пятиступенчатой коробкой передач. Сцепление – однодисковое. Карданная передача имеет промежуточную опору. Есть возможность размещать ведущий мост.

Автомобиль имеет дискового типа колеса. Крепятся они благодаря 8 шпилькам. Шины 260R508. Есть возможность устанавливать шины ВИ-244. Автомобиль зил 431410 имеет независимую систему тормозов (три), плюс запасная. Размещен новый щиток с приборами. Есть новые переключатели. На некоторых сериях применена система экономайзера принудительного холостого хода.

У автомобиля имеется передняя подвеска. Она, как правило, располагается на 2 полуэллиптических рессорах. Есть амортизаторы. Задняя подвеска сделана по другому типу. Она расположена на нескольких видах рессор. Есть рессоры основного типа, а также и дополнительного.

Тормозная система ЗиЛ 43141 бывает нескольких типов. Есть ножные тормоза барабанного типа, а есть с использованием колодок. Стояночный тормоз работает благодаря специальному приводу. Он пневматического типа. Есть также и пружинный энергоаккумулятор. Как и на всех машинах, этот образец имеет запасную тормозную систему. Спиртовой предохранитель служит для того, чтобы предотвращать замерзание конденсата.

Рулевое управление ЗиЛ 431410 имеет встроенный гидроусилитель. Давление масла в усилителе должно быть 65-75 кгс/см. кв. Передаточное число равно 20. Электрооборудование. Машина оснащена генератором. Аккумулятор типа 6СТ-90ЭМ, поддерживается напряжение 12 В. Стартер типа СТ230-К1. Есть катушка зажигания (Б114-Б). В наличии стартер (СТ230-К1). Коммутатор транзисторного типа (ТК102-А). В наличии свечи зажигания.

Бак для топлива на 170 л. Применяется бензин А-76. Для охлаждения системы используется тосол. Возможно использование воды в радиаторе. Система смазки мотора на 8,5 л. Масло можно применять круглый сезон, но до Т — минус 30 градусов, если она, ниже, то в таком случае уже применяется масла специальных марок. Гидроусилитель имеет емкость 2,75 л. На весь сезон масло марки Р. Желательно и использование масла ТСп-15К.

Смазка двигателя. Смазка мотора производится при помощи разбрызгивания. Есть вариант смазки под давлением. Благодаря этому она носит название — комбинированная. В наличии несколько фильтров. Один фильтр служит для грубой очистки, другой для тонкой очистки. Размещены они в едином корпусе. Тонкая очистка работает по принципу центрифуги. Бензин подается при использовании двухклапанного топливного насоса. Топливом служит бензин. Расход топлива ЗиЛ 431410 — 34,23 литров на 100 км.

Автомобиль имеет систему вентиляции принудительного типа. При работе газы попадают в специальный впускной трубопровод мотора. Фильтр воздушного типа. Охлаждение на автомобиле производится при использовании жидкости. Водяной насос служит для циркуляции охлаждающей жидкости.

Освещение. На машине расположены фары ФГ2-А2. Имеет двухнитиевые лампы на 50 и 40 Вт. Они предназначаются для обеспечения дальнего и ближнего света. Есть и подфарники. Они также имеют двухнитиевые лампы на 21 и 6 свечей. Эти ламы предназначаются, прежде всего, для указания поворотов и, конечно, габаритных огней. В наличии задние фонари с двумя лампами. Они подразделяются на несколько типов. На задней раме смонтирована розетка ПС300. Она нужна для того, чтобы подключать электрооборудования прицепа.

Конструкция таких машин имеет свои резервы для того, чтобы можно было совершенствовать основных узлов и агрегатов. Была возможность, и создавать на базе этого автомобиля огромное число всевозможных модификаций для различных целей. Более того, с первых минут разработки закладывалась возможность применения узлов и сборочных единиц в других изделиях.

Эти автомобили стали популярными не только в России, но и за рубежом. Все поражались красивым внешним оформлением машины. Можно добавить, что многие дизайнерские решения были взяты с лучших моделей фирмы Ford. Автомобиль имеет капот аллигаторного типа, панорамного вида боковые стекла, обтекаемые крылья и белая решетка радиатора. Машина всегда окрашивалась эмалью голубого цвета, но были варианты, когда заказ делало министерство обороны цвет менялся с голубого на хаки. Этот отечественный автомобиль служил верой и правдой долгое время, пока на его смену не пришли другие последователи. Цена ЗиЛ 431410 на сегодняшний день составляет около 150 тыс. руб.

Спецтехника на базе ЗиЛ 431412 до сих пор пользуется большим спросом

Киевский экспериментальный завод в 1969 году начал производство кранов КБА-22-15, которые сначала монтировались на шасси ЗИЛ-130, а затем и на новые модели автомобилей. Грузоподъемность автокранов ЗИЛ-431412 с телескопическим башенно-стреловым оборудованием и механическим приводом составляла 6300 кг, они монтировались на поворотную платформу с гидравлическим приводом. От опрокидывания автомобиль страховался выносными гидрофицированными опорами и стабилизирующим устройством.

Также на шасси ЗИЛ-431412 монтировалось башенно-стреловое оборудование АБКС-4 (Абаканского экспериментального завода) и Ивано-Франковского завода АБК-4 с вылетом стрелы 8,8 м и длиной башни 7,7 м. Такие автомобили нашли применение в малоэтажном строительстве, установке фундаментов на строительных объектах, погрузке – разгрузке габаритных грузов массой от 900 до 4000 кг.

Наибольшее распространение получили различные модели автовышек и гидроподъемников на базе этого шасси. Автовышка ЗИЛ-431412 АГП-22 предназначалась для подъема груза массой до 300 кг и людей на высоту до 30 метров. Она оснащалась двухколенчатой стрелой с максимальным вылетом на 10,5 метров. Более распространенной стала вышка АГП-22, имевшая двухколенчатую стрелу с вылетом на 22 метра.

Ее преимущества заключались в том, что она могла поднять груз на недоступную точку для других подобных установок из-за ограничений строительными конструкциями. В люльке автовышки могли одновременно работать два человека.

До сегодняшнего дня находят применение надежные подъемники МШТС 4МН на базе ЗИЛ-431412. Чаще всего они оборудовались двухсекционной 22 метровой стрелой с грузоподъемностью 300 кг, имеют такие же технические характеристики, как и все устройства подобной модификации: угол поворота стрелы 360 градусов, время подъема люльки от 3 до 6 минут.

Длина секций стрелы в 22 метра, при всех достоинствах этой модели, ограничивала возможность работы автовышки на пространствах тесных дворовых территорий. Более удобной при таких условиях эксплуатации была автовышка с трехсекционной стрелой с телескопическим соединением секций.

Все модификации автовышек могли работать при температуре от – 40 до + 40 С0 и умеренном ветре до 10 м/с. Благодаря секционному оборудованию стрел, автовышки могли опускать люльку на 7 метров ниже уровня опор автомобиля, а сами люльки, оборудованные электроизоляцией позволяли проводить ремонт электрических сетей с соблюдением правил безопасности рабочих – ремонтников.

Поскольку эти модели гидроподъемников и автовышек оказались очень удобны в эксплуатации из-за простого и надежного оборудования, то на рынке они пользуются спросом до сегодняшнего дня. Цены на эти автомобили варьируются от 70000 до 700000 рублей в зависимости от года выпуска и технического состояния.

Развитие городов требовало от автомобилестроителей создания удобной специализированной техники для обслуживания огромных городских территорий. На ЗИЛ-431412 монтировалось различное оборудование. Автоцистерны ЗИЛ 431412 КО 703 с рабочим объемом емкости для жидкости 7 м3 и водяным насосом были заняты в сельском хозяйстве и строительстве, перевозили горюче-смазочные материалы, работали в обслуживании коммунального хозяйства городов. ЗИЛ-431412 оснащался для всесезонного обслуживания дорожных покрытий специальным оборудованием.

Поливомоечное оборудование (ПМ) состояло из цистерны объемом 6,1 м3 , двух леек для распыления воды. Ширина рабочей зоны при поливке рассчитана на 20 метров, при очистке твердого дорожного покрытия щетками – 2,5 метра, при поливке дороги – 8 метров. При работающем поливомоечном оборудовании, оснащенном гидросистемой, пневмооборудованием, водяным насосом, как на всех автомобилях – цистернах, поливомоечная машина ЗИЛ-431412 максимально могла развивать скорость 50 км/ч.

Технические характеристики

ЗИЛ-433362 имеет следующие технические характеристики:

• Колесная формула — 4х2.
• Габариты: длина 6,6 м, ширина 2,4 м, высота 2,6 м.
• Максимальный вес груза — 6830 кг.
• Масса автомобиля — 3945 кг.
• Допустимый вес шасси — 11200 кг.
• Максимальный вес автопоезда — 19200 кг.
• Допустимая нагрузка на полотно от снаряженной массы через шины: передних колес — 21750 Н, заднего моста — 17700 Н.
• Наибольшая нагрузка на дорожное полотно от полного веса автомобиля через шину передних колес — 30 000 Н, заднего моста — 82 000 Н.
• Радиус поворота составляет 6,9 м.
• Наибольшая скорость при полном весе грузовика — 90 км/ч, при полном весе автопоезда — 80 км/ч.
• Объем бака для топлива — 170 л.

Двигатель

В подкапотном пространстве ЗИЛ-433362 располагается бензиновая силовая установка модели «ЗИЛ 508.1» с двухкамерным карбюратором. Агрегат находится перед кабиной и имеет восемь цилиндров, размещенных V-образно.

Характеристики двигателя

• рабочий объем – 6 л;
• номинальная мощность – 150 л.с.;
• частота вращения – 2000 об/мин;
• максимальный крутящий момент – 402 Нм;
• степень сжатия – 7,1.

Двигатель позволяет автомобилю развивать скорость до 90 км/час.

Расход топлива

В зависимости от нагрузки потребление топлива на ЗИЛ-433362 разнится. На каждые 100 км автомобиль расходует 26-33 л бензина. Стандартный бензобак грузовика вмещает 170 литров горючего, позволяя проехать без дозаправки 400-700 км.

Трансмиссия

Раздаточный механизм обеспечивает 5 режимов переднего хода и один – заднего. Карданный механизм представлен 2 валами и находящейся между ними промежуточной опорой. Для их сцепления установлены шарнирные крестовины.

Сцепление

• Однодисковое, фрикционное, с периферийным расположением нажимных пружин.
• Диаметр ведомого диска 340 мм.
• Привод гидравлический с пневмоусилителем.

Шасси

Габаритные параметры:

1. Высота – 2,7 м.
2. Длина – 6,6 м.
3. Ширина – 2,4 м.
4. Вес шасси – 3945.
5. Клиренс – 0,23 м.
6. Радиус разворота – 6,9 м.
7. Грузоподъемность – 7000 кг.
8. Колесная база соответствует формуле «4 на 2».

Карданная передача

• Два карданных вала с тремя шарнирами, промежуточной опорой и шлицевым соединением.
• Шарниры на игольчатых подшипниках.

Тормозная система

Для большинства моделей ЗИЛов этот узел одинаков. Он предполагает наличие трех контуров и двух частей:

• оснащенный пневмоуправляемой гидравликой рабочий тормоз;
• стояночный тормоз и запасной.

На автомобиль можно устанавливать различные кузовные надстройки

Электрооборудование

Электрическая система автомобиля однопроводная, напряжением 12 В. Зажигание имеет контактно-транзисторную конструкцию. Напряжение стартера 12 В, установлены дистанционное управление и электромагнитное грузовое реле.

Есть аккумуляторная батарея напряжением 12 В марки 6-СТ-81, емкостью 81 А/ч. Генератор переменного тока серии Г-130 создает постоянный ток 28 А и мощность 350 Вт. На разных оборотах поддерживается одинаковое напряжение при помощи электромеханического реле и электронной схемы регулировки.

Электрооборудование может быть оснащено дополнительными опциями: предпусковым подогревателем, чтобы облегчить запуск двигателя на морозе. Может быть установлена система подогрева спального места. Устанавливается модернизированная схема зажигания с микропроцессорами. Электросхема обеспечивает возможность установки чехла утеплителя и противооткатного бруса.

Рулевое управление

• Рулевой механизм с гидравлическим усилителем.
• Рабочая пара — винт с гайкой на циркулирующих шариках.
• Передаточное число — 20.

Характеристики двигателя

Технические характеристики двигателя ЗИЛ-431410 следующие:

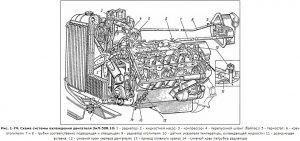

Схема системы охлаждения двигателя ЗИЛ-508.10

• тип двигателя — бензиновый карбюраторный (более поздние версии — с электронной системой впрыска);
• количество цилиндров — 8;
• расположение — классическое для советской техники V-образное, взаимный угол — 90 градусов;
• количество клапанов — 16;
• охлаждающая жидкость;
• рабочий объем – 6 л;
• максимальная мощность – 150 л. С участием.;
• скорость, при которой развивается предел мощности – 3200 об/мин;
• максимальный крутящий момент – 401,8 Нм, достигаемый при частоте вращения коленчатого вала 2000 об/мин;
• бензин используется неэтилированный, с октановым числом 76.

Двигатель оборудован экономайзером. Более поздние версии двигателя, выпускавшиеся с конца 1980-х годов, получили модернизированный воздухоочиститель ВМ-21 с бумажными и керамическими фильтрующими элементами.

Фильтр воздушный ВМ-21 — устройство

Основным методом смазки является смазка разбрызгиванием и смазка под давлением.

В ограниченном количестве (как и существующие прототипы) выпускались ЗИЛы с дизелями, но серийно они не выпускались.

Тягач ЗИЛ-431410 имеет бензобак объемом 170 литров. При этом топливо расходуется в режиме 32 л/100 км при скорости 80 км/ч, 26 л/100 км – при скорости 60 км/ч. Эта скорость является крейсерской».

Выпускались модификации со встроенным газовым оборудованием.
