Рабочие параметры зернометателя
При выборе правильной машины для работы учитывайте следующее:
- Геометрические размеры складского помещения.
- Объем зерна, подлежащий переработке.
- Учитывайте технические параметры машины:
- дальность перемещения зерна в полете — колеблется у различных машин от 7 до 20 м;
- Высота полета зерновой массы — важная для эффективной очистки от пыли и сушки — колеблется от 3 до 7 м;
- Производительность агрегата при пересыпании зерна — может достигать 200 т/ч, при средней производительности 80 т/ч при влажности продукта 20%.
Силовые установки зерноуборочных комбайнов представлены:
- привод ВОМ;
- электродвигатели в различных модификациях;
- двигатели внутреннего сгорания (бензиновые или дизельные версии).
Какими бывают зернометатели?
По принципу работы с зернами различают:
Шнек — с выталкивающим устройством (триммером) или без него — с загрузкой в мешки и т.п. Винт, вращаясь в трубе, транспортирует продукт к месту выгрузки.

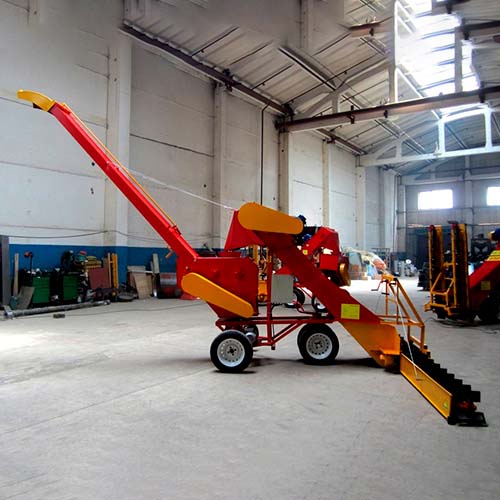

Зерноподатчик МЗ-60 со шнековым питателем и загрузочным конвейером
- Небольшой размер и цена;
- Низкие затраты энергии;
- Продукт может быть поврежден при сдавливании винтом;
- Устройства Besprimmer требуют ручного сброса зерна в бункер.
Вакуумный (пневматический) – использует поток воздуха от турбины для перемещения зерна в трубе к месту выгрузки. Их используют для загрузки элеваторов.
- Зерно не повреждено;
- Относительно высокая цена моделей;
- Высокие затраты энергии.
Скребки — из питателя продукт подается на скребковый конвейер и далее на резак. Его лента имеет ребристую поверхность и движется с большой скоростью на двух барабанах. Зерно выгружается через трубчатую насадку.
Скребок зерновой ЗМ-60 1

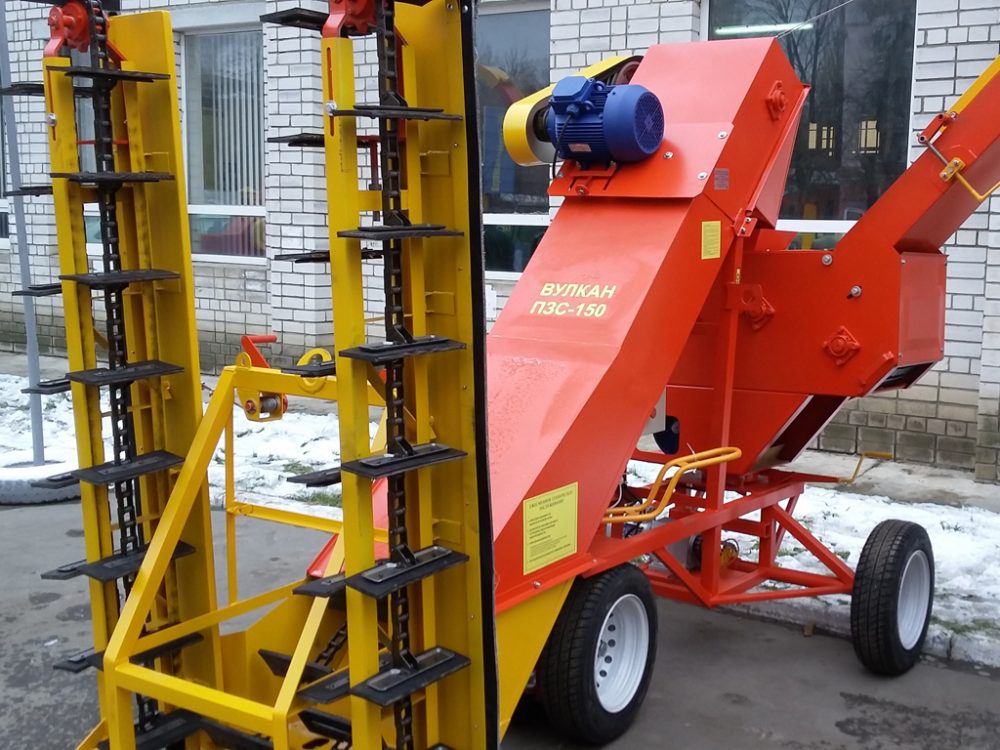

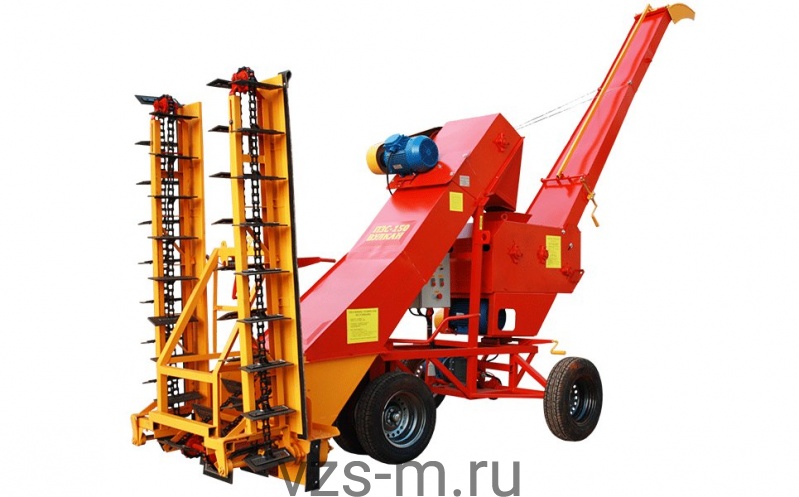

Зернометатель ПЗС-150 Вулкан
№ п/п | Наименование | Ед. изм. | Вулкан-1 ПЗС-150 |
1 | 2 | 3 | |
1 | Тип | Самоходный электрический | |
2 | Производительность при влажности зерна 16% | т/ч | 150 |
3 | Высота складирования | м | 8 |
4 | Высота погрузки в транспортное средство | м | 3,8 |
5 | Дальность бросания зерна | м | 25 |
6 | Масса в полной комплектности | кг | 850 |
7 | Установленная сумарная мощность | кВт | 10,05 |
8 | Габаритные размеры в транспортном положении: Длинна х Ширина х Высота | м | 3,0х1,65х2,25 |
9 | Рабочем положении Длинна х Ширина х Высота | м | 6,2х4,8х5,0 |
10 | Дорожный просвет | мм | 155 |
11 | Ширина колеи не более | мм | 1650 |
12 | Транспортёр загрузочный с питателями | Скребковый | |
13 | Число скребков транспортёра | шт. | 56 |
14 | Число скребков питателей | шт. | 36 |
15 | Шаг установки скребка в цепи | мм | 228 |
16 | Размер скребка транспортёра; питателя | мм | 100х260 |
17 | Число цепей транспортёра | шт. | 2 |
18 | Плавная рабочая скорость передвижениякм/час | 0 – 5 | |
19 | Буксировка со скоростью не более км/час | 5 | |
20 | Ремень плоский 400х4х2560 БКНЛ (с поперечным зубом) | шт. | 1 |
21 | Регулируемый угол установки трубы | град | 30-55 |
22 | Проход под катушкой | мм | 100 |
23 | Катушка | тип | активная |
24 | Число оборотов ведущего барабана об/мин | 980 | |
25 | Скорость ленты, м/с, не менее | 15,3 | |
26 | Гарантийный срок эксплуатации | мес. | 12 |
27 | Установленный срок для списания | лет | 7 |
28 | Количество обслуживаемого персонала | чел | 1 |
№ п/п | Наименование | Ед. изм. | Вулкан-2 ПЗС-150 |
1 | 2 | 3 | |
1 | Тип | Самоходный электрический | |
2 | Производительность при влажности зерна 16% | т/ч | 150 |
3 | Высота складирования | м | 8 |
4 | Высота погрузки в транспортное средство | м | 4,0 |
5 | Дальность бросания зерна | м | 25 |
6 | Масса в полной комплектности | кг | 855 |
7 | Установленная сумарная мощность | кВт | 10,05 |
8 | Габаритные размеры в транспортном положении: Длинна х Ширина х Высота | м | 3,0х1,65х2,25 |
9 | Рабочем положении Длинна х Ширина х Высота | м | 6,2х4,8х5,0 |
10 | Дорожный просвет | мм | 155 |
11 | Ширина колеи не более | мм | 1650 |
12 | Транспортёр загрузочный с питателями | Скребковый | |
13 | Число скребков транспортёра | шт. | 56 |
14 | Число скребков питателей | шт. | 36 |
15 | Шаг установки скребка в цепи | мм | 228 |
16 | Размер скребка транспортёра; питателя | мм | 100х260 |
17 | Число цепей транспортёра | шт. | 2 |
18 | Плавная рабочая скорость передвижениякм/час | 0 – 5 | |
19 | Буксировка со скоростью не более км/час | 5 | |
20 | Ремень плоский 400х4х2560 БКНЛ (с поперечным зубом) | шт. | 1 |
21 | Регулируемый угол установки трубы | град | 30-55 |
22 | Проход под катушкой | мм | 100 |
23 | Катушка | тип | активная |
24 | Число оборотов ведущего барабана об/мин | 980 | |
25 | Скорость ленты, м/с, не менее | 15,3 | |
26 | Гарантийный срок эксплуатации | мес. | 12 |
27 | Установленный срок для списания | лет | 7 |
28 | Количество обслуживаемого персонала | чел | 1 |
№ п/п | Наименование | Ед. изм. | Вулкан-3 ПЗС-150 |
1 | 2 | 3 | |
1 | Тип | Самоходный электрический | |
2 | Производительность при влажности зерна 16% | т/ч | 150 |
3 | Высота складирования | м | 8 |
4 | Высота погрузки в транспортное средство | м | 4.2 |
5 | Дальность бросания зерна | м | 25 |
6 | Масса в полной комплектности | кг | 860 |
7 | Установленная сумарная мощность | кВт | 10,05 |
8 | Габаритные размеры в транспортном положении: Длинна х Ширина х Высота | м | 3,0х1,65х2,25 |
9 | Рабочем положении Длинна х Ширина х Высота | м | 6,3х4,8х5,5 |
10 | Дорожный просвет | мм | 155 |
11 | Ширина колеи не более | мм | 1650 |
12 | Транспортёр загрузочный с питателями | Скребковый | |
13 | Число скребков транспортёра | шт. | 56 |
14 | Число скребков питателей | шт. | 36 |
15 | Шаг установки скребка в цепи | мм | 228 |
16 | Размер скребка транспортёра; питателя | мм | 100х260 |
17 | Число цепей транспортёра | шт. | 2 |
18 | Плавная рабочая скорость передвижениякм/час | 0 – 5 | |
19 | Буксировка со скоростью не более км/час | 5 | |
20 | Ремень плоский 400х4х2560 БКНЛ (с поперечным зубом) | шт. | 1 |
21 | Регулируемый угол установки трубы | град | 30-55 |
22 | Проход под катушкой | мм | 100 |
23 | Катушка | тип | активная |
24 | Число оборотов ведущего барабана об/мин | 980 | |
25 | Скорость ленты, м/с, не менее | 15,3 | |
26 | Гарантийный срок эксплуатации | мес. | 12 |
27 | Установленный срок для списания | лет | 7 |
28 | Количество обслуживаемого персонала | чел | 1 |
Зернометатели на рынке сельскохозяйственной техники
Все агрегаты скребкового типа, цифры в названии указывают на часовую производительность продукта. Применены загрузочный транспортер и триммер с повышенной производительностью по зерну.
Привод оснащен пневматическими шинами, электродвигателем с редуктором и дифференциалом с цифровым рулевым механизмом.
Ряд предприятий машиностроительной отрасли выводят на рынок зерноворошилки МЗ-60 со шнековым транспортером, МЗ-90 со скребком.
Благодаря достаточно простой конструкции зерномеры успешно выполняют транспортно-погрузочно-разгрузочные работы при послеуборочной обработке зерновой массы в закрытых зернохранилищах и на открытых зернохранилищах.
Последние модели предназначены для автоматического управления жаткой в автоматическом режиме.

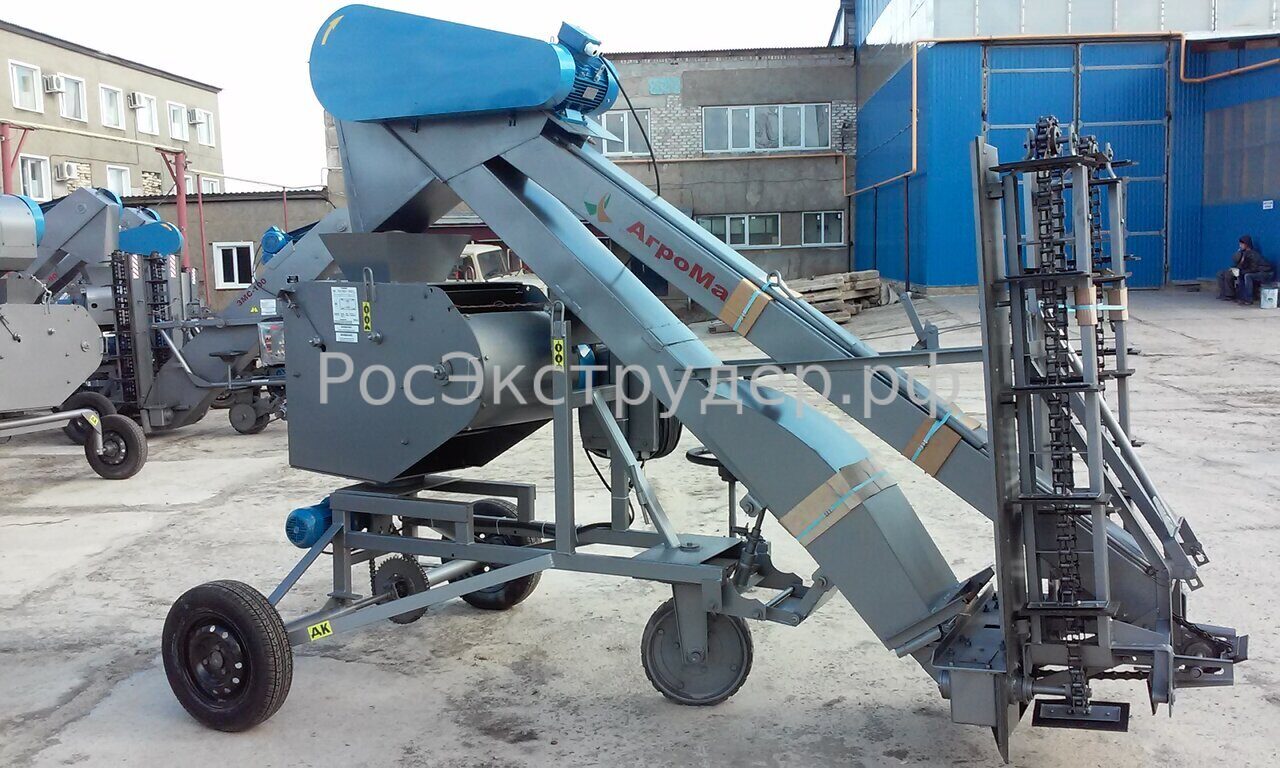

Зернометатель самопередвижной для хозяйства
Зерновой погрузчик – это универсальная самодвижущаяся машина непрерывного действия для погрузки зерна в транспортные средства, формирования зернового бурта, перелопачивания зерна и загрузки его в очистительные машины, зерносушилки и зернохранилища. Основные рабочие органы – питатели и транспортер. Первые служат для подачи зерна из бурта к триммеру, который не только направляет его на транспортер, но и предоставляет зерновой массе значительную кинетическую энергию (скорость движения). Это позволяет не только поднять зерно на значительную высоту – до 4-5 м, но и переместить его на достаточно большое расстояние от бурта.
По типу рабочих органов зернометатели могут быть со скребковыми или шнековыми питателями. За длительный период своего развития эта группа машин получила значительные усовершенствования, что повысило их технический уровень. Их современную конструкцию, технологический принцип работы и все виды технического обслуживания целесообразно рассмотреть на примере зернометателя производства ООО «Ореховский завод сельскохозяйственных машин “Агротех», которые выгодно выделяются на общем фоне имеющихся зернопогрузчиков и зернометателей.
Зернометатели МЗС-120 «Давид» и МИД-170 «Голиаф» (ООО «ОЗСМ “Агротех») предназначены для универсального использования на открытых площадках и в зернохранилищах для выполнения следующих технологических операций:
– метание зерна для формирования буртов (перегрузка его из кучи зерна, которое доставляют транспортными средствами на площадки в период уборки урожая прямо от комбайнов)
– механическое перелопачивание зерна во время его хранения насыпью для охлаждения;
– первичная очистка зерна с отделением легких фракций – битого зерна и мусорных примесей;
– загрузка или разгрузка зерна с зерноскладов;
– загрузка зерна в транспортные средства.
Характерной особенностью этих машин является способность загружать склады с высотой складирования зернового материала до 8 м, а также формировать высокие бурты на открытых площадках токов. Поворот триммера зернометателей на 90° в обе стороны от продольной оси рамы дает возможность обеспечить:
– непрерывность погрузки зерна в транспортные средства;
– равномерное распределение зерновой массы при загрузке склада;
– формирование буртов с одним гребнем после проходов зернометателя;
– рассредоточение зерна из бурта для просушки на площадке тока и повторное формирование (после просушки) в бурт.
