Внутрипольные конвекторы: характеристика и виды

Технология установки

Внутрипольный конвектор можно установить своими руками. Все работы включают такие этапы:

• Подготовку в полу ниши для короба.
• Монтаж короба.
• Подключение теплообменника.

Схема установки

Установка короба

Подготовку ниши для корпуса агрегата выполняют после того, как определена марка конвектора и известны габариты его корпуса. Вначале определяют место установки агрегата. Рекомендуемые параметры такие:

• Отступ от окна, позволяющий эффективно обдувать стекло – 5–15 см.
• Отступ от стен (слева или справа от обогревателя) – 15–30 см.

Нишу для конвектора удобнее обустраивать в процессе создания пола еще на этапе постройки здания. Глубину и ширину ниши делают с запасом в 1–1,5 см. При этом учитывается толщина будущей стяжки и финишного покрытия. Решетка конвектора должна быть в уровень с готовым полом.

Если обогреватель устанавливается в имеющееся напольное покрытие, необходимо снять финишный отделочный слой и замерить расстояние до чернового основания. Возможно, удастся найти агрегат, габариты которого впишутся в имеющийся промежуток. Если расстояние от чернового основания до поверхности финишного покрытия маленькое, необходимо рассмотреть варианты углубления ниши.

Лоток обогревателя крепится к основанию ниши через регулирующиеся кронштейны. Горизонтальное положение верхней кромки короба регулируется при помощи болтов кронштейнов и выставляется так, чтобы решетка находилась в уровне с финишным покрытием.

Во время заливки короба бетоном рекомендуется использовать давящий сверху груз и установить распорки для предотвращения его деформации.

Подсоединение к контуру отопления

Электрические модели просто подключаются к проводке. Водяные конвекторы необходимо подключить к трубам контура отопления. Перед работами по подключению необходимо снять вентиляторы. В большинстве современных моделей они крепятся при помощи магнитов или липучек. Теплообменник можно подключить двумя способами:

Гибкое подсоединение. Используются гибкие шланги с металлической оплеткой. Такой монтаж предполагает большинство моделей конвекторов, в комплектации которых имеются гибкие шланги. Этот метод удобный тем, что он нетребователен к точности расположения подводящих труб. Гибкое соединение облегчает уборку конвектора, поскольку есть возможность приподнять теплообменник и убрать накопившийся под ним мусор. Этот способ подключения подходит для моделей с естественной циркуляцией.

Гибкое подсоединение

Жесткое подсоединение. Этот метод используют для монтажа агрегатов с электронной системой управления, оснащенные сервоприводом и системой принудительной вентиляции. На подающей трубе устанавливается сервопривод, термостатический клапан с выносным датчиком, на обратке устанавливается обратный клапан. Жесткое соединение выполняется при помощи фитинговых элементов. Подводящие трубы должны быть теплоизолированы и уложены в стяжку.

Жесткое подсоединение

Качество подключения проверяется путем гидравлического испытания: подается максимальное давление и проверяется на предмет течи.

Модели с вентилятором и системой автоматического регулирования подключаются к электропитанию.

После заливки стяжки и монтажа финишного покрытия устанавливается декоративная рамка и закрывается решёткой.

Видео, как устанавливается конвектор:

В процессе эксплуатации радиатор теплообменника периодически обметают щеткой, а дно короба чистят пылесосом. Такие мероприятия обязательно необходимо проводить в начале отопительного сезона, чтобы сделать работу обогревателя максимально эффективной.

Разновидности внутрипольных конвекторов

Каждая компания в своем арсенале имеет большую линейку конвекторов по размерам и мощности. Основные показатели – это длина, высота, ширина и тепловая мощность. У каждого производителя ассортимент схож, отличается только в деталях исполнения.

Декоративные решетки бывают из:

Так же решетки внутрипольного конвектора бывают различных цветов. На качестве отопления это само собой никак не сказывается, но может добавить дополнительной красоты.

Так же внтурипольные конвекторы бывают:

• С естественной конвекцией. В таких конвекторах отсутствуют дополнительные вентиляторы и у таких приборов отопления довольно слабая мощность
• С принудительной конвекцией. В этих приборах уже стоят вентиляторы, усиливаюшие до 10 раз мощность

В конструкциях, где предусмотрен вентилятор для более продуктивного нагрева помещения, этот процесс нагрева происходит несколько быстрее. От размера прибора зависит и количество вентиляторов – их может быть несколько, но, так как они являются маломощными, то шумов при работе практически не издают. По понятным причинам работа вентилятора требует подачи на него переменного напряжения в 220 В или постоянного источника в 12 В.

Основные недостатки

Выделим и несколько основных недостатков таких обогревателей, которые стоит четко понимать, перед приобретением:

В них используются электрические элементы. К примеру, вентилятор помогает улучшить конвенцию воздуха, а если он намокнет, возникнут серьезные проблемы и придется его менять

И здесь обратим внимание, что отдельно продают вентиляторы для таких обогревателей единицы. Поэтому во многих случаях придется покупать новый обогреватель, заменить определенный элемент не выйдет

Сейчас существует большой ассортимент

Но, реально могут нагреть помещение только обогреватели 120 мм со встроенным вентилятором. Остальные не дадут необходимого тепла в помещении. Нельзя применять такие конвектора, если на полу лежит паркет. Это связанно с тем, что паркет после нагрева начинает расширяться, соответственно защитная решетка обогревателя будет защита и выполнить ремонт или проверку состояния не получится.

Напольный конвектор – это настоящий магнит для пыли, волос, грязи. Плюс ко всему, ухаживать за ним крайне сложно, так как необходимо постоянно снимать решетку и стараться добраться до дальних мест. Если обогреватель начнет течь – появятся очень серьезные проблемы, так как придется доставать всю конструкцию и подкручивать слабые места. Обычные радиаторы легко подкрутить и с такой задачей сможет справиться даже хрупка девушка. При возникновении потопа, изначально об этом узнают соседи, а только потом хозяева. И здесь стоит понимать, что потом будет у всех соседей сразу, поэтому стоит быть очень аккуратными с его применением. Окна будут постоянно потеть, так как не создается эффективная конвенкция. А убивать холодный воздух нужно в самом слабом месте – на окне. Даже небольшая отдаленность окна от источника тепла приведет к запотеванию и этот момент стоит четко понимать.

Устройство и принцип работы

Внутрипольные конвекторы экономят полезную площадь помещения

Внутрипольные радиаторы отопления – это отличная альтернатива традиционным устройствам отопления. За счет особой конструкции тепло с максимальной эффективностью передается способом конвекции. Принцип работы устройства заключается в прохождении холодного воздуха вокруг теплообменника. Температура воздуха повышается, следовательно, снижается его плотность. Благодаря этому теплый воздух поднимается вверх и поступает в комнату через декоративную решетку.

Само устройство представляет собой корпус из нержавеющей стали. Металл должен соответствовать высоким показателям устойчивости к коррозии.

Принцип работы

Чтобы понять причины активного роста популярности внутрипольных конвекторов водяного отопления, необходимо оценить конструктивные особенности и технические характеристики подобных устройств

Многие владельцы в первую очередь акцентируют внимание на их функциональности. При этом есть моменты, которые стоит учитывать

1. Встроенный в пол конвектор обеспечивает эффективную защиту жилого помещения от потоков холодного воздуха, создавая при этом своеобразную тепловую завесу.
2. Эти устройства качественно и максимально оперативно создают комфортный микроклимат даже в больших по площади помещениях с высокими потолками.
3. Как показывает практика, встраиваемые в полы элементы системы отопления становятся единственным правильным решением при необходимости обогрева просторных зданий. Это обусловлено, прежде всего, равномерным распределением прогреваемых воздушных потоков. Ускорить процесс и повысить его эффективность способны специальные вентиляторы.
4. Конвекторы, расположенные вдоль остекления, минимизируют риски появления конденсата, который в свою очередь становится причиной образования плесени и грибка.
5. С учетом всех нюансов, технических характеристик и эксплуатационных показателей можно сделать вывод, что встроенные отопительные приборы по эффективности выигрывают у классических радиаторов.

Благодаря перечисленным возможностям спрос на рассматриваемые конвекторы уверенно растет. Естественно, у такого подхода к монтажу систем отопления существуют наряду с достоинствами и определенные минусы, а также целый перечень нюансов. При этом многие владельцы считают внутрипольные устройства ярким примером техники новой генерации, способной гармонично вписаться в любой интерьер.

Подобные устройства практически незаметны и визуально не скрадывают пространство в помещении. Местом расположения встраиваемого конвектора является ниша, оборудованная в полу. Верхняя ее часть закрывается декоративной решеткой, превращающейся в один из элементов дизайнерского решения.

В качестве источников тепла используются вода или электроэнергия. Особого внимания заслуживает именно первый вариант.

Конструкция конвекторов, представляющих собой составную часть водяной системы отопления, достаточно проста. Теплообменник в данном случае помещается в прочный металлический корпус (чаще всего каркасный) и подключается к трубопроводу. Наружная часть этого корпуса имеет специальные элементы, предназначенные для установки упомянутой выше решетки. Помимо декоративных она выполняет и защитные функции, поскольку способна выдерживать максимальные нагрузки, включая вес человека.

С учетом конструктивных особенностей и технических параметров представленные сейчас на рынке встраиваемые в пол конвекторы для систем водяного отопления разделяют на следующие виды:

• устройства с естественной циркуляцией нагреваемых потоков;
• нагреватели, оснащенные вентиляторами для обеспечения принудительной циркуляции воздушных масс;
• конвекторы с опцией подачи воздуха с улицы.

В первом случае потоки воздуха, нагреваемые теплообменником, самостоятельно поднимаются вверх. Как показывает практика, приборы, оборудованные вентиляторами, являются более эффективными. К третьей категории относятся более дорогостоящие конвекторы. Подобные системы, которые могут быть многоконтурными, предусматривают подачу как горячей, так и холодной воды, а также патрубка для притока воздуха.

Общие советы по монтажу конвектора после установки финишного полового покрытия

Такие ситуации могут возникать во время производства строительных работ, место установки конвектора должно предусматриваться в период монтажа полового покрытия и системы подогрева. Размеры углубления должны отвечать размерам корпуса с запасом по периметру 2–3 см, длина вывода пластиковых труб должна гарантировать беспроблемное присоединение устройства. Их всегда делают с запасом, излишки по длине потом отрезаются.

Схема установки конвекторов, указание габаритов ниши под оборудование

Ниша для внутрипольного конвектора

Рекомендуется устанавливать конвектор на расстоянии не более 30 см от окна, в противном случае возможно запотевание стеклопакетов – теплый воздух не будет обогревать их поверхность. Толщина слоя теплоизоляции под корпусом конвектора должна адаптироваться к общей высоте финишного покрытия, желательно использовать такие же теплоизоляторы, что и под основной поверхностью пола.

Рекомендуется устанавливать конвектор на расстоянии не более 30 см от окна или двери

Большинство конвекторов имеет правостороннее стандартное подключение, но его можно изменить самостоятельно или во время покупки выбирать соответствующий существующей разводке вид. Вентиляторы располагайте в корпусе со стороны окна или дверного проема, они должны захватывать холодный воздух. За счет такого размещения повышается эффективность устройства и улучшаются показатели микроклимата в помещении.

Обязательно к теплообменнику нужно подключать кран Маевского, он располагается на входе теплоносителя. Кран Маевского позволяет развоздушить конвектор, невыполнение этой операции может стать причиной отказа в работе устройства.

Кран Маевского

Подключение питания выполняется по схеме, а скорость вращения вентилятора можно изменить потенциометром. После завершения электрического монтажа все открытые соединения нужно накрыть специальными герметичными крышками

Обращайте внимание, чтобы резиновые прокладки не имели механических повреждений. Контролер монтируйте к стене на высоте примерно 1,5 м от пола, такое положение удобно для пользования

Плюсы

Компактность

Это один из самых главных плюсов данного устройства. Они довольно тонкие, похожи на стандартные стальные или алюминиевые радиаторы. Но также на рынке представлены модели более зауженные, которые прекрасно подойдут при установке под низкими окнами. Кроме этого вы можете найти стеклянные конвекторы. Их главная особенность заключается в том, что они очень тонкие. Обогревание в таком случае происходит за счёт стекла с токопроводящим элементом, из которого они изготовлены.

Характеристики корпуса

Конвектор состоит из:

• нагревательного элемента, который за счёт своей площади обеспечивает нагрев воздуха;
• системы управления, она бывает как электронной, так и механической. Она позволяет выставить определённую температуру воздуха, оптимальную для помещения в зависимости от сезона. При необходимости её можно понизить или повысить;
• корпус. Он защищает все составляющие конвектора.

Благодаря своей простой конструкции конвектор при включении довольно быстро нагревает воздух, что является немаловажным фактором.

Простота эксплуатации, монтажа

• где будет установлен котёл;
• как проложить трубы;
• сколько радиаторов выбрать;
• проверить систему на герметичность.

И даже это не гарантирует, что ваша отопительная система будет работать без перебоя.

А если вы решили установить водяное отопление, то настраивайтесь на то, что это может отнять у вас много времени и сил.

В отличие от своих конкурентов данный вид обогревателей устанавливается за считаные минуты и часы, что, конечно же, говорит об их преимуществе. Вам нужно только:

• установить кронштейны;
• повесить обогреватели;
• подключить к электричеству;
• включить конвекторы и установить нужную температуру.

И после этого наслаждаться тёплой и уютной атмосферой вашего дома.

Срок службы

При этом не требуется никаких дополнительных операций во время пользования данной техникой: ликвидировать протечки, менять теплоноситель, не нужно спускать воздух и т. д. Финансовая доступность.

Это также является огромным плюсом. Их доступная цена позволит вам сократить семейный бюджет во время проведение отопления в доме. Явно, что конвекторы с механическим управлением будут дешевле – электронного. Ну а стеклянные будут самыми дорогими из всех. Поэтому вы сами можете выбрать, на каком варианте остановиться, всё зависит от вашего кошелька.

Techno Power KVZ 300-105-0800/C

​Фото:https://beru.ru

Внутрипольные конвекторы Techno Power с естественной конвекцией серии KVZ, окантовка Серебро — это готовые к монтажу отопительные приборы, подключаемые как к централизованной, так и к автономной водяной системе отопления. В конвекторах Techno Power удачно сочетается высокая мощность естественной конвекции, низкая стоимость ватта и уменьшенная высота корпуса. Идеально подходят для помещений с повышенными требованиями к интенсивности отопления и малым габаритам.

Внутрипольный конвектор Techno Power KVZ 300-105-0800/C с естественной конвекцией

Достоинства:

• приемлемая стоимость
• качество материалов
• гарантийный период 10 лет
• не подсушивает воздух
• комплектуется решеткой декоративного типа

На этом наш обзор подходит к завершению. Надеемся что смогли помочь, приятных покупок!

Разновидности приборов

Этот обогревательный прибор, в соответствии со своим названием, построен на принципе естественной или принудительной циркуляции (конвекции) воздуха, нагревающегося при прохождении через теплообменник. Казалось бы – обычная схема, но необычность встраиваемых конвекторов кроется в их компоновочном исполнении.

Корпус

Собирается конвектора в длинном, от 1 до 2 метров, металлическом корпусе, имеющем вид короба или лотка. В зависимости от того, напольный это конвектор, или скрытая внутрипольная модель, корпус может быть различным.

Внешние, напольные приборы декорируются соответствующим образом, иногда даже «маскируясь» под удобные скамейки, имеют ножки или тумбы для установки в нужном месте.

Их удобство в том, что они практически не требуют проведения сложных монтажных работ – только скрытой подводки теплоносителя или электрокабеля.

Корпуса скрытых внутрипольных конвекторов отопления внешне не столь привлекательны – здесь ставка больше делается на прочность и повышенные антикоррозийные свойства.

Их углубляют в поверхность пола, делая выемки в фальшполу или же устанавливая предварительно, еще до заливки стяжки.

Располагают их таким образом, чтобы уровень уложенной на корпус штатной решетки приходился вровень с уровнем финишного покрытия пола.

Такие приборы могут иметь небольшие регулируемые опоры для выставления обогревателя при его монтаже по горизонтальному уровню на требуемую высоту.

Высота корпуса также может быть различной. Так, у внутрипольных скрытых моделей она может лежать в пределах от 50 до 150 мм.

Теплообменник

Внутри корпуса, примерно посередине его высоты и практически по всей длине размещен теплообменник.

Если это модель с подключением к водяному контуру, то он представляет собой медную или алюминиевую трубку (змеевик) с поперечными металлическими пластинами радиатора для повышения площади теплообмена.

Трубка с обоих концов оснащена резьбовой частью – фитингом для подключения к системе отопления дома посредством гибких шлангов, для которых в поверхности пола готовятся штробы.

Такая схема обогрева наиболее выгодна в плане экономичности – приборы можно подключать как к автономной, так и к централизованной системе отопления. Обычно это делают по параллельной схеме, тем самым обеспечивая равенство температур на каждом конвекторе.

У электрических конвекторов встраиваемых в пол – это ТЭН, также оснащенный эффективным пластинчатым радиатором.

Материал пластин такой же – медь или алюминий, или их сплавы – металлы, оптимально подходящие для теплообмена в силу своей высокой теплопроводности.

В плане монтажа с ними попроще – требуется только подводка кабеля.

Кроме того есть у них и еще одно преимущество – возможность быстрой и точной регулировки температуры, подключения к системам автоматического поддержания нужного микроклимата.

Недостаток – значительные затраты на оплату счетов за электроэнергию. В этом плане они значительно проигрывают водяным

Решетка

Сверху, конвектор отопления в пол,  забран решеткой. Исполняться она может из различных материалов – металл, полимеры, ценные породы древесины.

Ее внешний вид можно подобрать в соответствии с общим стилем оформления помещения. Решетка не препятствует перемещению людей по полу, и в то же время хорошо пропускает циркулирующий воздух.

Дополнительные опции

Многие конвекторы, для повышения эффективности работы, оснащены системой принудительной циркуляции, которая, по сути, представляет собой встроенный один или даже несколько вентиляторов, питающихся переменным или постоянным током.

И водяные, и электрические конвекторы для пола могут комплектоваться датчиками-термостатами, для предварительной установки уровня требуемого нагрева помещения.

Особую разновидность конвекторов представляют фанкойлы.

Это комплексная система, обеспечивающая и вентиляцию с кондиционированием, и обогрев помещения. Они могут быть четырехтрубными, подключаться сразу и к системе отопления, и к охладителю рабочей жидкости – чиллеру.

Более простые модели – двухтрубные, одноконтурные, сезонное переключение которых потребует вмешательства мастера. Все системы файнкойлов оснащаются вентиляторами для обеспечения принудительной циркуляции воздушного потока.

Внутрипольные конвекторы отопления

Внутрипольные конвекторы отопления рассчитаны на применение для обогрева коттеджей, жилых домов, офисных помещений, тренажерных залов, оранжерей, зимних садов и других помещений, где требуется постоянно поддерживать комфортную температуру воздуха. Внутрипольный электрический конвектор также станет идеальным решением для помещений со стеклянными стенами, где не была предусмотрена возможность установки другого типа отопительного оборудования.

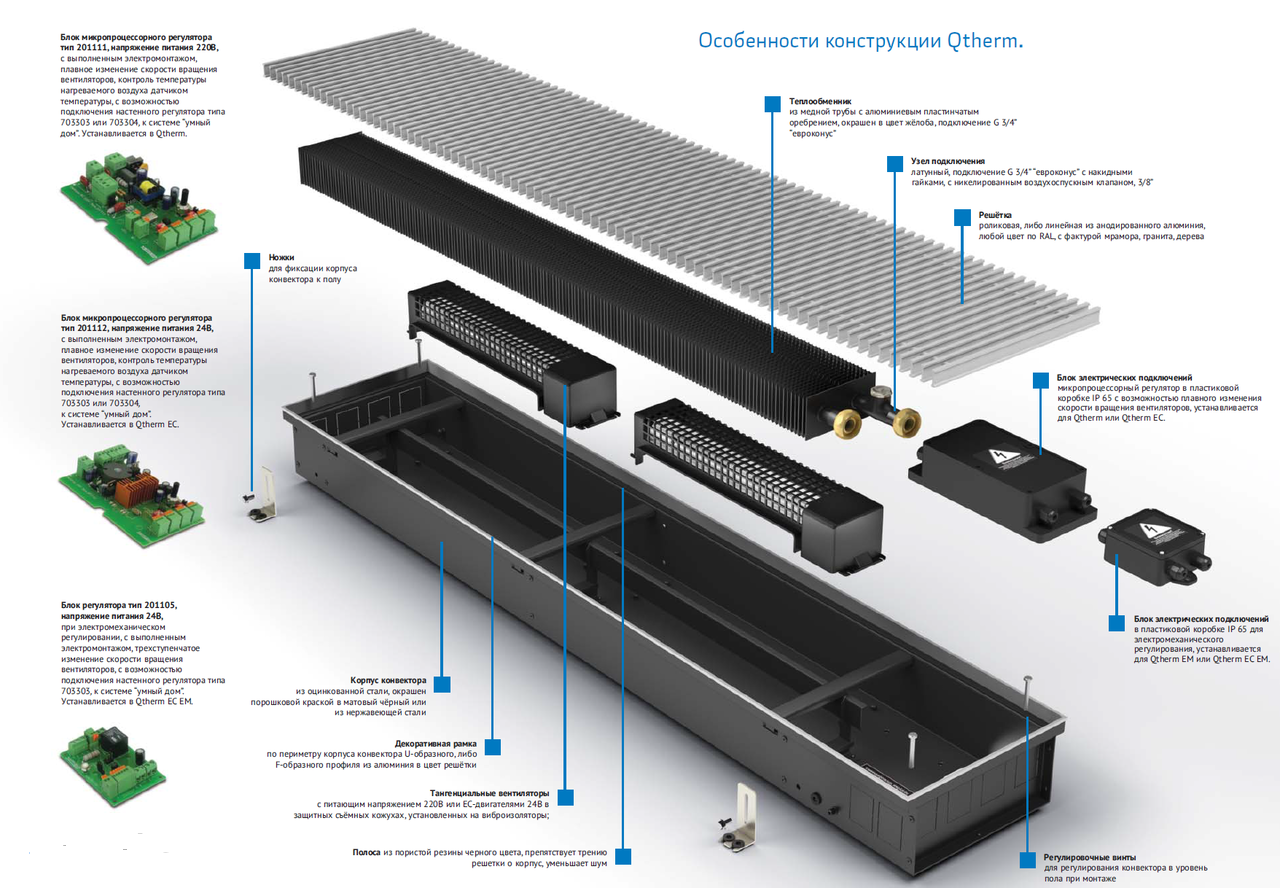

Внутрипольные конвекторы отопления в классическом варианте состоят из ребристого нагревательного элемента, канала и декоративной панели, скрывающей внутренние механизмы устройства. Нагревательный элемент подключается к централизованной системе отопления и работает с ее теплоносителем. Внутрипольные конвекторы устанавливаются в стяжку пола, что позволяет конвекторам легко вписаться в любой интерьер и сэкономить пространство помещения. Кроме того, для подобных устройств характерна абсолютная защищенность – вероятность случайного повреждения узлов и агрегатов, расположенных ниже уровня пола, сводится к нулю.

Встраиваемые в пол конвекторы обладают множеством существенных преимуществ, таких как:

• Безопасная и удобная эксплуатация
• Эффективное и равномерное распределение нагретого воздуха по всей площади помещения
• Скрытость конструкции
• Исключения появления конденсата на стеклянных поверхностях

Купить внутрипольные конвекторы по наиболее доступным ценам вы всегда можете в компании «ПромТепло»!

Плюсы и минусы

У каждой разновидности бытовых обогревательных приборов есть свои достоинства и недостатки

Плюсы

• Мощность. Конвекторы внутрипольного типа не уступают стандартным моделям ни в мощности, ни в скорости обогрева. Некоторые модели таких устройств обладают достаточной мощностью для обогрева крупногабаритных помещений.
• Простота управления и установки. Для установки отдельной модели внутрипольного конвектора будет достаточно нескольких прямоугольных ниш или углублений в полу.
• Многозадачность. Такие приборы могут использоваться как при обогреве стандартных жилых комнат, так и в обогреве публичных помещений. В таких больших помещениях, как концертные залы, кинотеатры или студии размещение обычного радиатора или обогревателя может быть нецелесообразно – они будут обогревать строго определенную площадь, а конвекционные возможности прибора не позволят им регулировать воздушные потоки в больших помещениях. В то же время внутрипольные конвекторы можно размещать по всей площади помещения и они не займут лишнее свободное пространство.
• Безопасность. При использовании конверторов внутрипольного типа вы практически не сможете обжечься или пораниться. Все современные модели оснащены специальными решетками, которые защищают хозяев от сильного тепла и контакта с нагревательным элементом. Это достоинство позволяет использовать такие конвекторы в помещениях, где постоянно находятся дети – в детских садах или больницах.
• Стиль. Поскольку внутрипольные конвекторы не загромождают свободное пространство, они будут удачно смотреться в любом стилевом решении. Более того, существуют модели этих приборов с решетками из разных материалов – к примеру, из металла или дерева.
• Сохранение тепла и высокий КПД. Внутрипольные конвекторы экономно используют энергию и способны длительное время сохранять стабильную температуру в помещении.

Минусы

• К сожалению, конвекторы такого типа будет сложно установить в уже отремонтированных и готовых комнатах. Для грамотной установки таких устройств рекомендуется обустройство стяжки или фальшпола. Учитывайте, что все отопительные приборы, в том числе трубы и проводку, также следует разместить в полу.
• Сегодня далеко не все внутрипольные конвекторы оснащены встроенным вентилятором, что означает необходимость установки дополнительной теплоизоляционной подложки.
• Всем приборам, работающим через конвекцию, приходится иметь дело с потоками грязи и пыли. Как правило, внутрипольный конвектор в пыльном помещении быстро засоряется и нуждается в полной очистке. При отсутствии чистки возможно появление в комнате неприятных запахов.
• Установку устройства лучше доверить мастеру, так как в случае неграмотного монтажа велик шанс возникновения сквозняков у пола и появления конденсата.
• Устройства, работающие по принципу принудительной конвекции, могут задерживать теплые потоки воздуха у потолка, из-за чего зона отдыха в комнате всегда будет прохладной.

Внутрипольный конвектор или его аналог — теплый пол, что лучше?

Если рассмотреть особенности обогрева помещения с помощью конвектора и теплого пола, то можно отметить:

• Водяные теплые полы могут работать в определенном диапазоне температур и давления, обеспечить который в квартирах с централизованным отоплением сложно. В высотных домах с принудительной системой отопления давление достигает 15 бар, что для теплых полов неприемлемо – могут появиться трещины в трубах, течи, разрушение полового покрытия. Конвекторы, в которых змеевик выполнен из медной трубы, выдерживают такое давление длительно и без разрушений.
• Для монтажа теплого пола нужно соблюдать минимальную и максимальную протяженность контура, их нельзя смонтировать на небольшой площади или отдельном промежутке, например, перед окном или балконной дверью. Конвекторы можно монтировать в любом месте.
• Некоторые виды полового декоративного покрытия крайне восприимчивы к общему перепаду температур, например, паркет из натурального дерева при устройстве теплых полов начинает рассыхаться уже через пару лет, особенно при подключении к централизованному отоплению с температурой теплоносителя выше 40 градусов. Конвекторы устанавливают в тех местах, где необходим интенсивный обогрев, при этом половое покрытие в остальной части комнаты не нагревается.
• При выходе конвектора из строя его легко можно отремонтировать или заменить, не вскрывая полов. С теплым полом такая операция невозможна, придется демонтировать его по всей площади комнаты.

Благодаря всем описанным особенностям внутрипольные конвекторы отопления половые уверенно завоевывают популярность у городских жителей и владельцев частных домов. Их можно устанавливать как самостоятельные отопительные приборы или совместно с обычными радиаторами.

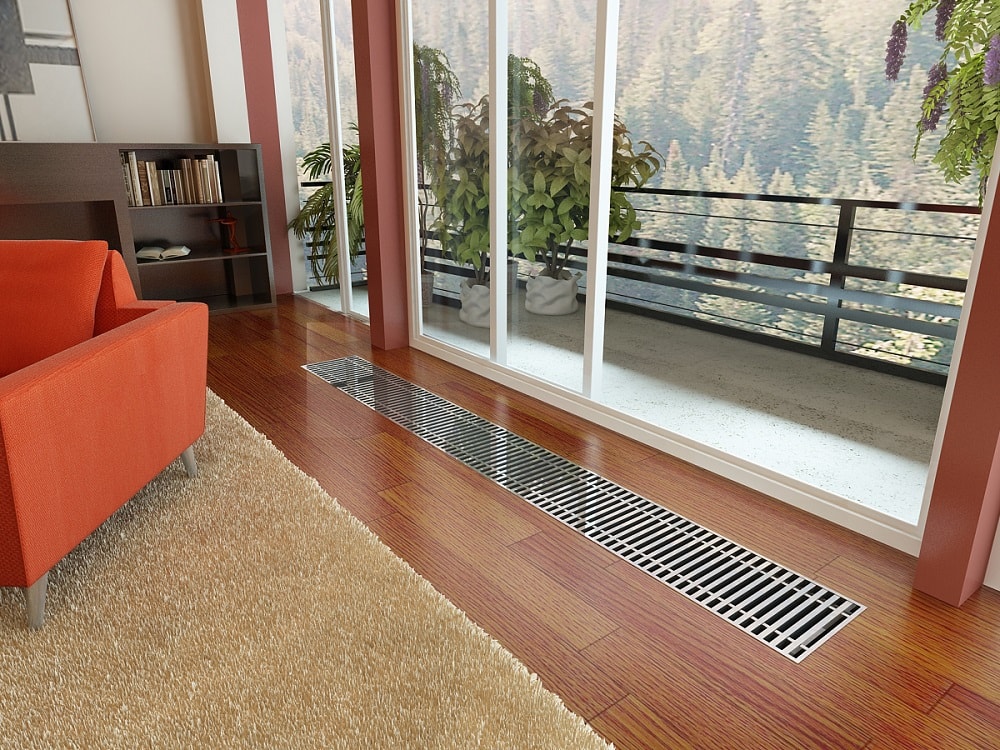

Внутрипольный конвектор перед французским окном

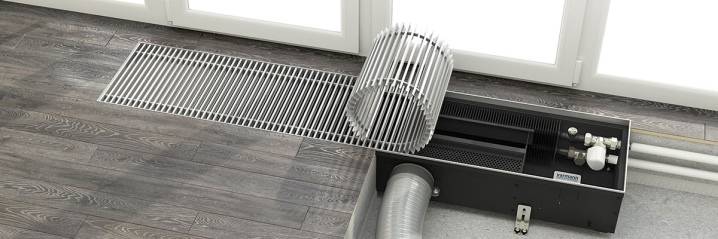

Устройство и внешний вид внутрипольного конвектора с вентилятором

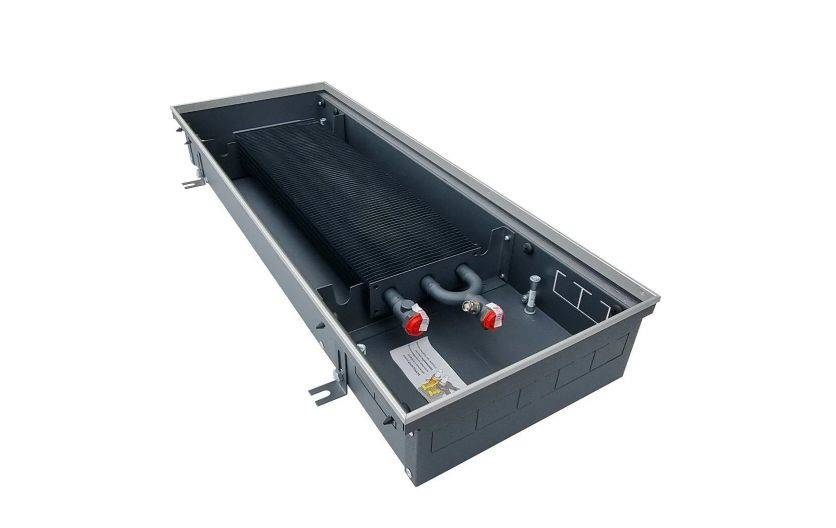

Конвекторы представляют собой корпус в виде лотка или короба из металла с антикоррозионными свойствами или покрытием, внутри которого установлен теплообменник – змеевик из меди с алюминиевыми ребрами, увеличивающими площадь теплоотдачи. Змеевик имеет штуцера для подключения к системе отопления. Сверху короб закрывается решеткой, которая может быть выполнена из разных материалов и в разных стилях, сочетающихся с традиционными декоративными половыми покрытиями. Короб опирается на регулировочные болты, предназначенные для установки конвектора по уровню.

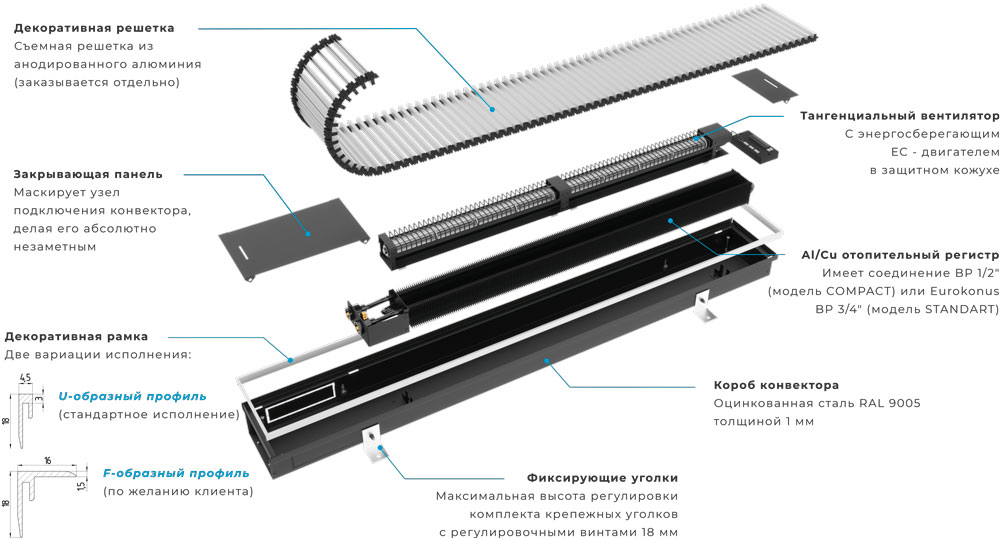

Устройство конвектора

Принцип действия

Принцип действия конвектора предельно прост: холодный воздух от поверхности пола попадает внутрь короба, где нагревается за счет теплоотдачи алюминиевых пластин змеевика. Более легкий нагретый воздух поднимается вверх через решетку, а на его место поступает новая порция холодного воздуха. Этот процесс происходит непрерывно, в результате воздух вокруг конвектор имеет одинаковую комфортную температуру. Некоторые мощные модели оснащены вентилятором, принудительно увеличивающим скорость теплообмена.

Принцип действия внутрипольного конвектора

Выбор мощности водяного внутрипольного конвектора

Любые отопительные приборы выбирают по их тепловой мощности, то есть способности поддерживать заданную температуру в помещении. Конвекторы – не исключение, перед их установкой необходимо рассчитать их мощность. Расчет мало чем отличается от расчета обычных радиаторов. Выполняют его так:

• Определяют размеры помещения и его площадь – произведение сторон, выраженное в метрах. Например, прямоугольная комната с размерами 4х6 метров имеет площадь 24 метра квадратных.
• Умножают полученную площадь на 100 и получают необходимую для ее отопления тепловую мощность, выраженную в ваттах (Вт). Для приведенного выше примера это значение равно 2400 Вт.
• Количество конвекторов определяют в зависимости от мест их установки. Можно установить их только перед балконными дверями и дополнить радиаторами или же выполнить все отопление комнаты конвекторами. Для рассматриваемой комнаты, например, хватит четырех внутриполовых конвектора марки MINIB COIL-P80-2500 с мощностью 650 Вт каждый.

Лучше выбирать конвекторы с небольшим запасом мощности, так как паспортные характеристики рассчитаны на идеальные параметры системы отопления, что в реальности бывает не всегда.

Мощность конвектора — важный показатель

Правила выбора прибора

При выборе внутрипольного конвектора электрического типа главное оценить мощность и габариты устройства. Желательно еще определиться с типом конвекции, которая может быть естественной и принудительной.

Выбор водяных обогревателей, встраиваемых в пол, требует учитывать множество параметров функциональных особенностей устройства.

Основные характеристики конвектора

Первоначально надо выбрать размер изделия, наличие вентилятора, материал корпуса, ребер, труб

Помимо этого, необходимо обратить особое внимание на другие характеристики

Рассматривая встраиваемый конвектор водяного типа в качестве прибора для отопления жилья, следует определиться с производителем.

Отечественные и зарубежные производители предлагают обогревательные приборы с широким диапазоном мощности. Правильно выбрав этот параметр, вы обеспечите комфортную температуру в помещении

Одной из наиболее важных характеристик конвектора считается тип обогревательной системы — однотрубная или двухтрубная. Диаметры подключения не относятся к первостепенным критериям выбора, так как имеются переходники.

Давление отопительной системы

Это один из наиболее важных показателей водяного прибора. Для отопления частного дома, двухэтажного и трехэтажного коттеджа подходит любая модель, так как давление в общей системе отопления обычно не выше 3 Бар.

Обычно для установки в многоэтажных домах рекомендуют устанавливать встраиваемые в пол конвекторы, рабочее давление которых до 15 Бар

Для квартир многоэтажек надо учесть опрессовочное и рабочее давление. В эксплуатационной организации следует узнать эти показатели для своего дома, сравнив их с характеристиками выбранной модели.

Выбор варианта теплоносителя

При выборе оптимальной модели внутрипольного конвектора необходимо учесть вид и параметры устройства. Для индивидуального отопления подойдет любая модель, так как владелец помещения может самостоятельно задавать и контролировать температуру и характеристики теплоносителя.

Жителям многоэтажек придется подстраиваться под условия и показатели воды, которая течет в канализационных трубах. При этом следует учитывать такие факторы: температура, количество взвесей, Ph, содержание кислорода, оптимальный тип подключения прибора.

Где используются внтурипольные конвекторы?

Область применения этого типа отопительных приборов отопления весьма обширная – офисы, торгово-развлекательные центры, ресторанные комплексы и, конечно же, жилые помещения частных домов и квартир. Во время установки конвектора нарушить общий дизайн комнаты мало вероятно, ведь существует огромное количество цветового разнообразия декоративных решёток для этого отопительного прибора, а значит, даже самый утончённый интерьер не пострадает.

За счёт того, что конвектор встроен в пол, пространство под витражом освобождается. По конструкции установленного отопительного прибора можно совершенно не бояться передвигаться и даже ставить лёгкую мебель.

Как подойти к выбору внутрипольного конвектора

В паспортных данных изделия обязательно указывается тепловая мощность прибора при определенной температуре теплоносителя. Подробный расчёт требуемого количества – достаточно сложная процедура, учитывающая множество факторов.

В очень грубом приближении, при достаточной термоизоляции помещения и стандартной высоте потолков, можно говорить примерно о 100 Вт на квадратный метр площади.

Учитывается место планируемой установки -обычно это делается линейно вдоль окон или внешних стен.

Принимаются в расчет габариты конвектора – его длина и обязательно – высота, чтобы была возможность углубить его в толщу пола.

Важная величина – рабочее и опрессовочное давление конвектора. Она должна соответствовать параметрам сети отопления и, безусловно, создавать определенный запас.

Материал изготовления.

Для встраиваемых в пол конвекторов должна обеспечиваться требуемая жесткость, а если планируется их замуровка в стяжку – то и устойчивость к агрессивной среде. Лучше всего отдать предпочтение нержавеющему корпусу.

Обязательно проверяется материал гибких шлангов – они также не должны поддаваться коррозии.

Наличие вентилятора резко повышает производительность конвектора.

Правда, будет определенный расход электроэнергии, но на фоне достигнутой экономии от работы принудительной вентиляции он будет практически незаметен. Не забываем, что в этом случае необходимы будут подводка кабелей, места для размещения трансформаторов.

Несложность устройства напольных конвекторов и устойчивый спрос повлекли их массовый выпуск как промышленными предприятиями, так и практически полукустарными частными мастерскими.

Чтобы не нарваться на недоброкачественную подделку, приобретать стоит проверенный, сертифицированный товар известных производителей.
