Устройство строительных подъемников

Часто задаваемые вопросы

— Каково назначение строительного подъёмника?

Строительный подъёмник используется для вертикальной транспортировки персонала, инструментов, оборудования и строительных материалов на разные уровни здания или сооружения во время строительства или реконструкции.

— Безопасны ли строительные подъёмники в использовании?

Да, строительные подъёмники спроектированы с учетом требований безопасности и соответствуют правилам техники безопасности, чтобы обеспечить безопасность работников и материалов во время транспортировки.

— Как часто следует проверять и обслуживать строительные подъёмники?

Регулярные осмотры и техническое обслуживание должны проводиться в соответствии с рекомендациями производителя и действующими правилами безопасности. Как правило, строительные подъёмники должны проходить проверку не реже одного раза в шесть месяцев, а техническое обслуживание должно проводиться регулярно для обеспечения их безопасной и надежной работы.

— Используются ли строительные подъёмники только в высотных зданиях?

Нет, строительные подъёмники не ограничиваются высотными зданиями. Они используются в различных строительных проектах, включая высотные здания, мосты, плотины, промышленные объекты и электростанции, где необходима вертикальная транспортировка персонала и материалов.

— Как я могу обеспечить долговечность строительного подъёмника?

Регулярное техническое обслуживание, проверки и правильная эксплуатация являются залогом долговечности строительного подъёмника. Следование рекомендациям производителя, проведение проверок и своевременное устранение любых проблем и необходимых ремонтных работ поможет продлить срок службы подъёмника.

— Какие существуют альтернативные методы вертикальной транспортировки в строительстве?

Помимо строительных подъёмников, альтернативными методами вертикальной транспортировки в строительстве являются традиционные краны, лифты и строительные леса. Однако строительные подъёмники обладают особыми преимуществами, такими как эффективное перемещение материалов, простота доступа и повышенная безопасность.

— Подходят ли строительные подъёмники для открытых строительных площадок?

Да, строительные подъёмники могут использоваться на открытых строительных площадках. Однако для защиты подъёмника от погодных условий могут потребоваться дополнительные меры, например, установка защитных кожухов или ограждений для защиты подъёмника от дождя, ветра или экстремальных температур.

— Требуют ли строительные подъёмники каких-либо специальных разрешений или сертификатов?

Конкретные разрешения или сертификаты, необходимые для эксплуатации строительных подъёмников, могут варьироваться в зависимости от юрисдикции и местных правил. Перед использованием строительных подъёмников в проекте необходимо проконсультироваться с соответствующими органами, чтобы убедиться в наличии всех необходимых разрешений и сертификатов.

Строительные подъёмники являются универсальными и незаменимыми инструментами в строительной отрасли. Благодаря различным типам, компонентам и средствам безопасности, они обеспечивают эффективную и безопасную вертикальную транспортировку, способствуя повышению производительности и безопасности труда на строительных площадках. Учитывая такие факторы, как грузоподъёмность, скорость подъема, высота подъема и требования к обслуживанию, строительные проекты могут выбрать наиболее подходящий подъёмник и максимально использовать его преимущества. Регулярные проверки, соблюдение правил техники безопасности и постоянное обновление технологических достижений ещё больше повышают эффективность и надежность строительных подъёмников.

• Микрометр: незаменимый инструмент для точных измерений• Самые важные изобретения Николы Теслы• Как сдать лом нержавейки и алюминия• Фонд Бортника запускает конкурс «Дизайнцентры-ЭА» • Твердотопливные котлы длительного горения• Готовь сани с лета, а картофелекопалку для мотоблока – уже сегодня• Параметры и специфика изготовления спанбонд• Почему гранит лучший материал для изготовления памятников?• Услуги по разработке электронного оборудования

Работа подъемника, вышки в охранной зоне ЛЭП

Установка и работа подъемников на расстоянии менее 30 м от крайнего провода линии электропередачи или воздушной электрической сети напряжением более 42 В осуществляются только по наряду-допуску (приложение ), определяющему безопасные условия работы.

Порядок организации производства работ вблизи линии электропередачи, выдачи наряда-допуска и инструктажа устанавливается приказами владельца подъемника и производителем работ.

Условия безопасности, указываемые в наряде-допуске, должны соответствовать требованиям государственных стандартов. Время действия наряда-допуска определяется организацией, выдавшей наряд.

Наряд-допуск должен выдаваться машинисту подъемника на руки перед началом работы.

Работа подъемника вблизи линии электропередачи должна производиться под непосредственным руководством лица, ответственного за безопасное производство работ подъемниками, которое должно указать машинисту место установки подъемника, обеспечить выполнение предусмотренных нарядом-допуском условий работы и сделать запись в вахтенном журнале машиниста о разрешении работы.

При производстве работ в охранной зоне линии электропередачи или в пределах разрывов, установленных Правилами охраны высоковольтных электрических сетей, наряд-допуск может быть выдан только при наличии разрешения организации, эксплуатирующей линию электропередачи.

Порядок работы подъемников вблизи линии электропередачи, выполненной гибким кабелем, определяется владельцем линии. Выдача наряда-допуска в этом случае не обязательна.

При работе подъемников на действующих электростанциях, подстанциях и линиях электропередачи, если работы с применением подъемников ведутся персоналом, эксплуатирующим электроустановки, а машинисты подъемников находятся в штате энергопредприятия, наряд-допуск на работу вблизи находящихся под напряжением проводов и оборудования выдается в порядке, установленном нормативными документами. При этом должно соблюдаться расстояние от стрелы подъемника до проводов линии электропередачи, находящейся под напряжением, в соответствии с табл. .

Таблица 1

Напряжение воздушной линии, кВ	Наименьшее расстояние, м
До 1	1,5
От 1 до 20	2,0
От 35 до 100	4,0
От 150 до 220	5,0
330	6,0
От 500 до 750	9,0
От 750 до 1150	12,0
800 (постоянного тока)	9,0

Ножничные подъёмники

Характерная особенность ножничного подъёмного устройства – наличие системы скрещивающихся рычагов, как правило, одинаковой длины, на которую опирается рабочая платформа. Они скреплены по центру, а принцип работы напоминает ножницы. Именно отсюда и пошло их название.

Привод таких подъёмников обычно электрогидравлический. Одна пара рычагов составляет одну секцию. По их числу оборудование делится на одно- и многосекционные.

Ножничные механизмы можно отнести разделить на три типа, в зависимости от способа их транспортировки:

• стационарные – устанавливаемые на фундамент в определённом месте;
• передвижные прицепные – смонтированные на базе прицепа, зацепляемого в основном к легковым авто или лёгкому коммерческому транспорта;
• самоходным – оснащённые собственным двигателем для перемещения по рабочей площадки.

Строительные подъемники: виды и принципы работы

Строительные подъемники – это специальные устройства, используемые в строительстве для подъема и перемещения различных грузов на высоту. Они значительно упрощают рабочие процессы и повышают эффективность работ на строительной площадке.

В зависимости от конструкции, существует несколько основных видов строительных подъемников:

• Лебедочные подъемники – это наиболее распространенный тип подъемников. Они состоят из грузовой платформы, где размещаются рабочие или грузы, и лебедки, которая отвечает за подъем и опускание платформы. Лебедочные подъемники часто используются при строительстве многоэтажных зданий.
• Активные подъемники – это подъемные устройства, основанные на применении гидравлики. Они состоят из грузовой платформы, подвешенной на гидравлических лифтах. Активные подъемники обеспечивают плавное и контролируемое перемещение груза.
• Мачтовые подъемники – представляют собой вертикальные мачты, к которым подвешиваются грузовые платформы. Подъем и опускание осуществляется с помощью электродвигателей и тросового механизма. Мачтовые подъемники широко применяются при фасадных работах или ремонте зданий.
• Арматурные подъемники – специально разработанные подъемники для перевозки и подъема арматурных конструкций. Они позволяют увеличить производительность и безопасность при монтаже и прокладке арматуры.

Принцип работы строительных подъемников основан на использовании привода, который обеспечивает движение лифтовой платформы вверх и вниз. В зависимости от вида подъемника, привод может быть механическим, электромеханическим или гидравлическим.

Строительные подъемники обладают рядом преимуществ, таких как:

1. Увеличение производительности работ за счет сокращения времени на перемещение грузов и рабочих.
2. Улучшение безопасности на строительной площадке за счет предотвращения падения рабочих и грузов с высоты.
3. Сокращение физической нагрузки на рабочих, благодаря автоматизации процесса подъема и перемещения грузов.
4. Возможность экономии рабочего пространства, так как подъемники занимают минимальное количество места.

В зависимости от специфики строительных работ, выбор конкретного типа подъемника может быть определен различными факторами, такими как высота подъема, максимальная грузоподъемность, доступность строительной площадки и другими.

Модели

Несмотря на то что выбор подъемников довольно велик, некоторые модели успели получить больше популярности, нежели остальные. Приведем список наиболее популярные модели:

ПМС-500

Мачта устанавливается на ровную площадку, находящуюся непосредственно рядом со зданием. Наращивается сверху и крепится к стене специальными опорами. Конструкция одномачтовая. Площадка выкатная и предназначена только для доставки груза в оконный проем здания. Рабочая платформа защищена ограждениями.

Технические характеристики:

Характеристики	Показатели
Максимальная высота, м	75
Грузоподъемность, кг	500
Высота секции, м	3
Скорость подъема, м/с	0,5
Перемещение платформы по горизонтали, м	2,5
Размер платформы, мм	600х4000
Масса основания/секции, кг	1500/150
Сечение секции, мм	860х740

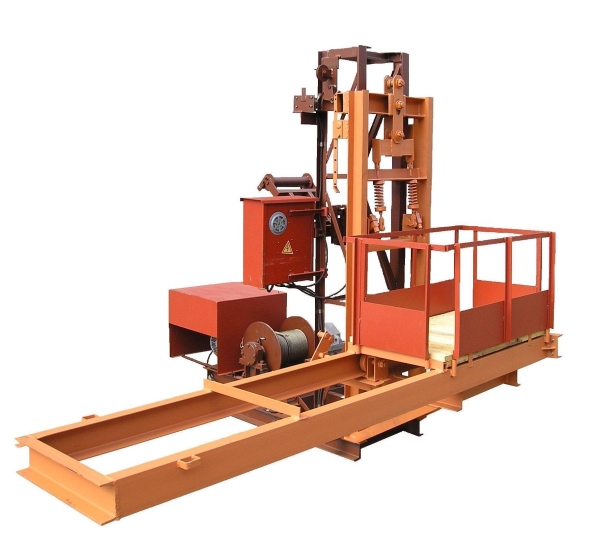

Фото мачтового подъемника ПМС-500

ПМГ-1-Б-500

Мачта может крепиться к перекрытию здания, к стене либо непосредственно к оконному проему. Конструкция одномачтовая, а рабочая площадка предназначена для подъема груза. Рабочая площадка также выкатная и дополнительными ограждениями не защищена.

Технические характеристики:

Характеристики	Показатели
Максимальная высота, м	100
Минимальная высота, м	3
Грузоподъемность, кг	500
Высота секции, м	2
Скорость подъема, м/с	0,3
Вылет платформы от оси мачты, мм	875-1860
Размер платформы, мм	2700х500х500
Максимальная масса, кг	4500
Мощность электродвигателя, кВт	4
Сечение мачты, мм	320х426

ПМГ-1-Б

Компактный одномачтовый подъемник ПМГ, который оснащается выкатной грузовой платформой и крепится непосредственно к стене. Платформа может служить монтажной стойкой и отвечает всем требованиям безопасности. Сама же рабочая площадка дополнительными ограждениями не защищена.

Характеристики	Показатели
Максимальная высота, м	49
Грузоподъемность, кг	500
Высота секции, м	2
Скорость подъема, м/с	0,3
Перемещение груза от горизонтали, м	1,5
Максимальная масса, кг	1990
Мощность электродвигателя, кВт	5,5

Фото мачтового подъемника ПМГ-1-Б

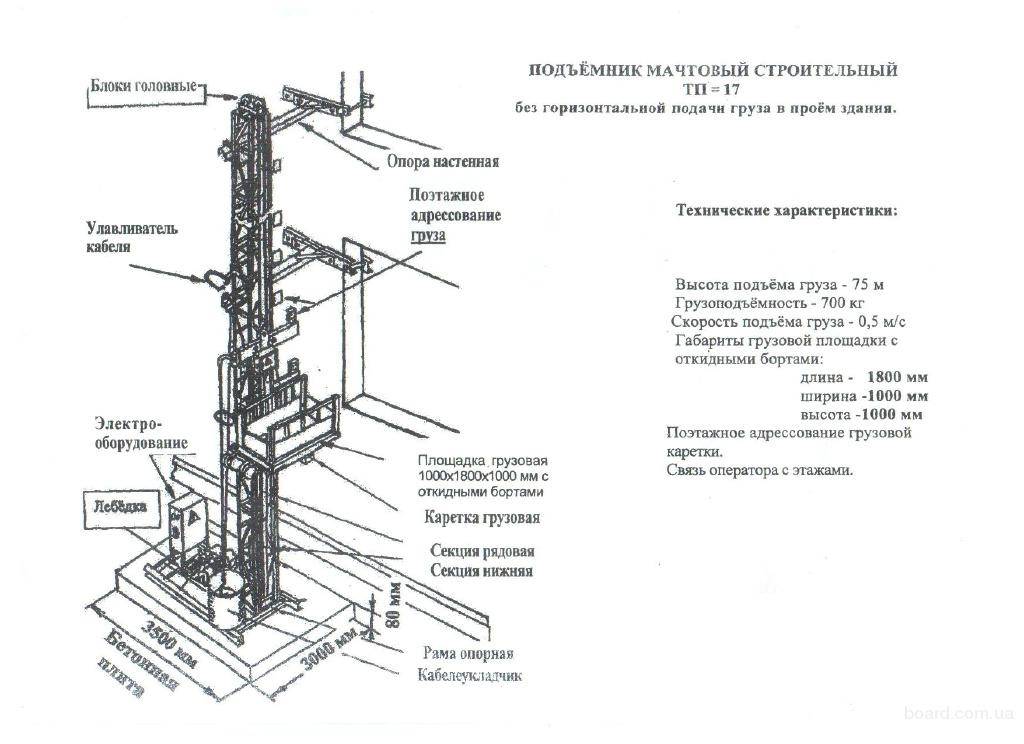

ТП-17

Грузовая платформа выкатная с защитным ограждением. Конструкция одномачтовая с креплением к стене специальными опорами. Используется для подачи строительных материалов в проемы здания.

Технические характеристики:

Характеристики	Показатели
Максимальная высота, м	75
Грузоподъемность, кг	500
Высота секции, м	3
Скорость подъема, м/с	0,5
Длина опорной рамы, мм	2584
Максимальная масса, кг	6500

ПМГ 1500

Представляет собой модернизированную версию подъемника 1-А-76103. Конструкция одномачтовая. Выкатной платформой не оборудована. Благодаря вместительной платформе с высоким ограждением вполне может поднимать и человек, однако больше рассчитана именно на габаритные строительные материалы.

Технические характеристики:

Модели ПМГ-1-А-76103	— 04	— 06
Максимальная высота, м	100	100
Грузоподъемность, кг	1500	1500
Высота секции, м	2	2
Скорость подъема, м/с	0,3	0,3
Размеры грузовой площадки, м	1,5х1,5	2х1,5
Максимальная масса, кг	6600	7500
Мощность электродвигателя, кВт	11	14

Видео обзор строительного мачтового подъемника ПМГ-1500

ПМГ-500

Одномачтовый подъемник, который крепится к стене здания и имеет грузоподъемность 0,5 т. Имеет выкатную платформу с защитным ограждением по периметру. Используется для подъема груза в проем здания.

Технические характеристики:

Характеристики	Показатели
Максимальная высота, м	от 3 до 100
Грузоподъемность, кг	500
Высота секции, м	2
Скорость подъема, м/с	0,3
Перемещение груза по горизонтали, м	1,5
Размеры грузовой площадки, м	0,5х2,7
Максимальная масса, кг	4200
Мощность электродвигателя, кВт	4

На видео мачтовый подъемник ПМГ-500:

Универсальность механизма

Подъемник заменит любые устройства для подъема грузов. Практичный в любой ситуации и незаменимый в небольших гостиничных комплексах или коттеджах, где проживает небольшая семья. Подъемное оборудование может служить платформой для подъема инвалидов на второй этаж.

Высокие показатели грузоподъемности. Груз между этажами своими силами переместить сложно, а вот подъемник разрешит этот вопрос быстро и надёжно.

Простой и быстрый монтаж. При этом обслуживание ложится на плечи фирмы, которая осуществляла установку. Все необходимые детали для ремонта в свободном доступе.

Безопасность на высшем уровне. Соблюдение всех технических норм при производстве и установке подъемника. При необходимости допускается дополнительная установка систем защиты.

Экономичное потребление электроэнергии для запуска механизма.

Простой контроль за работой механизма. При этом находится можно даже снаружи здания.

Типы строительных подъёмников

Существует несколько типов строительных подъёмников, каждый из которых разработан с учетом конкретных требований и пожеланий проекта. Некоторые распространенные типы включают:

Реечные и шестеренные подъёмники

Реечные подъёмники широко используются в строительных проектах, предлагая надежное и эффективное решение для вертикальной транспортировки. В этих подъёмниках используется реечный механизм, в котором шестерня (шестерня) входит в зацепление с зубчатой рейкой (рейкой) для перемещения каретки подъёмника вверх и вниз. Реечные подъёмники известны своей плавной работой, высокой грузоподъёмностью и точным управлением.

Канатные подъёмники

Канатные подъёмники – еще один популярный тип строительных подъёмников. Эти подъёмники используют систему канатов и шкивов для подъема и опускания каретки. Канаты наматываются на барабан, и при вращении барабана каретка перемещается вертикально. Канатные подъёмники известны своей прочностью, долговечностью и универсальностью. Они способны работать с тяжелыми грузами и часто используются в строительных проектах, связанных с подъемом громоздких материалов, таких как стальные балки и бетонные блоки.

Материальные подъёмники

Подъемники для материалов, как следует из названия, разработаны специально для транспортировки строительных материалов. Эти подъёмники оснащены большой платформой или клеткой, на которой может разместиться значительное количество материалов. Подъемники для материалов обычно используются на высотных строительных объектах, где эффективное перемещение строительных материалов имеет решающее значение. Они обеспечивают безопасный и удобный способ транспортировки материалов на разные этажи, сокращая ручной труд и повышая производительность.

Подъемники для персонала

Подъемники для персонала, также известные как пассажирские подъёмники или подъёмники для людей и материалов, предназначены для безопасной транспортировки рабочих и пассажиров. Эти подъёмники имеют закрытую кабину или платформу, на которой могут разместиться несколько пассажиров или комбинация пассажиров и материалов. Подъемники для персонала оснащены такими элементами безопасности, как ограждения, кнопки аварийной остановки и блокирующие двери для обеспечения безопасности людей. Они широко используются в строительных проектах, где требуется вертикальная транспортировка рабочих, обеспечивая безопасное и эффективное средство доступа на разные уровни здания.

Виды строительных подъемников

Строительные подъемники — это специализированное оборудование, предназначенное для перемещения грузов и людей на высоту. Они широко используются в строительстве, ремонте зданий и сооружений, а также в других отраслях, где требуется эффективное и безопасное поднятие объектов.

Существует несколько различных видов строительных подъемников, каждый из которых имеет свои особенности и преимущества. Ниже представлены некоторые из них:

• Автовышки — это подъемники, установленные на автомобильных шасси. Они обеспечивают гибкость и мобильность при работе на разных объектах. Автовышки могут подниматься на высоту более 100 метров и иметь грузоподъемность до нескольких тонн.
• Краны-подъемники — это подъемники, установленные на строительном кране. Они позволяют осуществлять вертикальное перемещение грузов на высоте. Краны-подъемники могут иметь грузоподъемность от нескольких десятков до нескольких сотен тонн.
• Элеваторы — это подъемники, используемые для вертикального перемещения грузов и работников внутри зданий или сооружений. Они характеризуются компактностью и небольшими габаритами, что делает их удобными для работы в ограниченных пространствах.
• Лебедки — это строительные подъемники, приводимые в действие с помощью механического или электрического привода. Они обеспечивают перемещение грузов вверх и вниз по вертикальной оси. Лебедки могут иметь различную грузоподъемность в зависимости от модели и конструкции.

Выбор подходящего типа подъемника зависит от ряда факторов, таких как требования к грузоподъемности, высота подъема, место работы и доступность объекта. Перед выбором строительного подъемника необходимо учесть все эти факторы и провести тщательный анализ.

Тип подъемника	Преимущества
Автовышки	Мобильность и гибкость Большая высота подъема Высокая грузоподъемность
Краны-подъемники	Большая грузоподъемность Можно использовать на строительных кранах Удобство работы на высоте
Элеваторы	Компактные размеры Легкость монтажа и демонтажа Универсальность использования
Лебедки	Простота и надежность Можно использовать в разных условиях Различная грузоподъемность

Правильный выбор строительного подъемника позволит значительно повысить эффективность и безопасность работ, а также сэкономить время и ресурсы.

Грузоподъемные механизмы: виды и основные принципы функционирования

Грузоподъемные механизмы составляют важную часть современных инфраструктурных систем и служат для перемещения и подъема различных грузов. Существует несколько основных типов грузоподъемных механизмов, каждый из которых обладает своими особенностями и принципами работы.

1. Краны

Краны являются одним из наиболее распространенных и универсальных грузоподъемных механизмов. Они состоят из опорной конструкции и стрелы, на конце которой находится грузозахватное устройство. Краны бывают различных видов: башенные краны, портальные краны, мобильные краны и другие. Основной принцип работы кранов заключается в использовании механизма подъема и перемещения груза с помощью механической или гидравлической системы.

2. Лебедки

Лебедки являются устройствами, предназначенными для перемещения и подъема грузов посредством механического устройства с канатом. Они широко применяются в строительстве, промышленности и других областях, где требуется подъем или перемещение тяжелых грузов. Лебедка состоит из двигателя, барабана и каната, который перемещается с помощью движущегося механизма. Основной принцип работы лебедок основан на вращении барабана, что позволяет поднимать или опускать груз.

3. Лифты

Лифты являются грузоподъемными устройствами, предназначенными для вертикального перемещения людей или грузов. Они широко используются в многоквартирных домах, офисных зданиях, торговых центрах и других местах с большой проходимостью. Лифты могут быть гидравлическими или электрическими, и обычно состоят из кабины, подъемного механизма и системы управления. Основной принцип работы лифтов заключается в использовании подъемного механизма, чтобы перемещать кабину вверх и вниз по вертикальному шахтовому проезду.

4. Конвейеры

Конвейеры представляют собой системы, состоящие из непрерывной подвижной ленты, на которой грузы перемещаются с одного места на другое. Они широко применяются в промышленности, грузоперевозках и других отраслях, где требуется автоматическое перемещение грузов. Основной принцип работы конвейеров заключается в движении подвижной ленты, которая транспортирует грузы от одного конца к другому. Конвейеры могут быть горизонтальными, наклонными или вертикальными в зависимости от направления перемещения груза.

В заключении, грузоподъемные механизмы играют важную роль в различных отраслях и являются основой для эффективного перемещения и подъема грузов. Различные типы грузоподъемных механизмов, такие как краны, лебедки, лифты и конвейеры, имеют свои особенности и принципы работы, которые обеспечивают безопасное и эффективное функционирование этих устройств.

Для чего используются грузоподъемники?

Грузоподъемники любых типов используются для транспортировки грузов сверху-вниз или наоборот. Для того чтобы можно было дополнительно транспортировать людей, необходимо наличие или специального подъемника (фасадного или др.), или пассажирского лифта. Последний, чаще всего, устанавливают в качестве постоянного оборудования. На объектах, которые только строятся, находятся на ремонте или в процессе реконструкции, для перемещения грузов оборудование требуется не для постоянного пользования, а на время. Для этих целей используют, в основном, подъемники фасадного или мачтового типа. Их преимущества – быстрое монтирование, возможность выполнять разные задачи и простота эксплуатации.

Мачтовые подъемники используются в ситуациях, когда:

• Нужно переместить груз с большим весом или крупного размера. Такое оборудование обладает грузоподъемностью до 2 тонн. Телескопический подъемник 125 кг будет оптимален для подъёмка на высоту, к примеру, мастера с материалами и инструментом. Монтаж техники производят за пределами здания.
• Требуется временно использовать его как грузовой лифт. В этом случае оборудование используется только для транспортировки грузов (людей с его помощью перемещать нельзя). Устанавливается оно в шахте.
• Необходимо поднимать или спускать грузы, подавая их через оконные проемы. В этом случае оборудование размещают также за пределами здания.

Подъемники фасадного типа необходимы, если:

• Требуется производить работать с фасадом здания на высоте. К видам таких работ относятся – ремонт, утепление, клининг, внешняя отделка, монтаж и т.п.).
• Нужно поднять какое-либо оборудование на высоту, для его дальнейшего монтажа.
• Необходимо транспортировать грузы на разные этажи (с подачей через оконные проемы) или на крышу.
