Комплектация
УАЗ-2206 оснащен цельнометаллическим кузовом, в основе кузова находится рамная конструкция, надежность которой подтверждается временем. Внешний вид машины суров и практически не претерпел изменений с начала выпуска. Данная машина является «покорительницей бездорожья», а там внешнее украшение не влияет на данную характеристику. В качестве минусов можно отметить высокую подверженность коррозии кузова, соответственно, нужно своевременно проводить антикоррозийную обработку.
Автомобили имели в своей конструкции четырёхцилиндровые двигатели внутреннего сгорания объёмом два с половиной литра и мощностью 76 л. с. ДВС располагался, да и сейчас расположение его не изменилось, продольно. ДВС функционирует вместе с четырехступенчатой МКПП (механической коробкой переключения передач).
Машина 22069 УАЗ имеет постоянный полный привод, но устройство ходовой позволяет отключить передние ступицы. Подвеска автомобиля рессорная с амортизаторами, которые позволяют гасить вертикальное раскачивание. Тормоза имеют два контура и включают в себя барабанные тормоза как передние, так и задние. Максимально возможная скорость автомобиля составляет 110 километров в час.
Список заправочных емкостей УАЗ Патриота
Заправочные баки — это агрегаты, заполненные рабочими жидкостями. Контент периодически заменяется или добавляется. Внедорожник российского производства имеет 2 заправочных бака, которые увеличивают объем заправляемого бензина или дизельного топлива до 80 литров. Не все автомобили этого класса отличаются таким строением бензобака.
Автозаправочные станции включают в себя следующие агрегаты, группы и устройства:
- топливные баки;
- система охлаждения двигателя автомобиля;
- коробка передач;
- система подачи смазки в двигатель;
- возчик двух палуб;
- гидроусилитель руля;
- система торможения;
- бачок насоса омывателя стекла;
- хранение раздаточной коробки;
- схватить.
Эти заправочные баки доступны в автомобилях любой конфигурации. Они представлены механическими или пластиковыми резервуарами. Иногда рабочая жидкость циркулирует в самих механизмах.

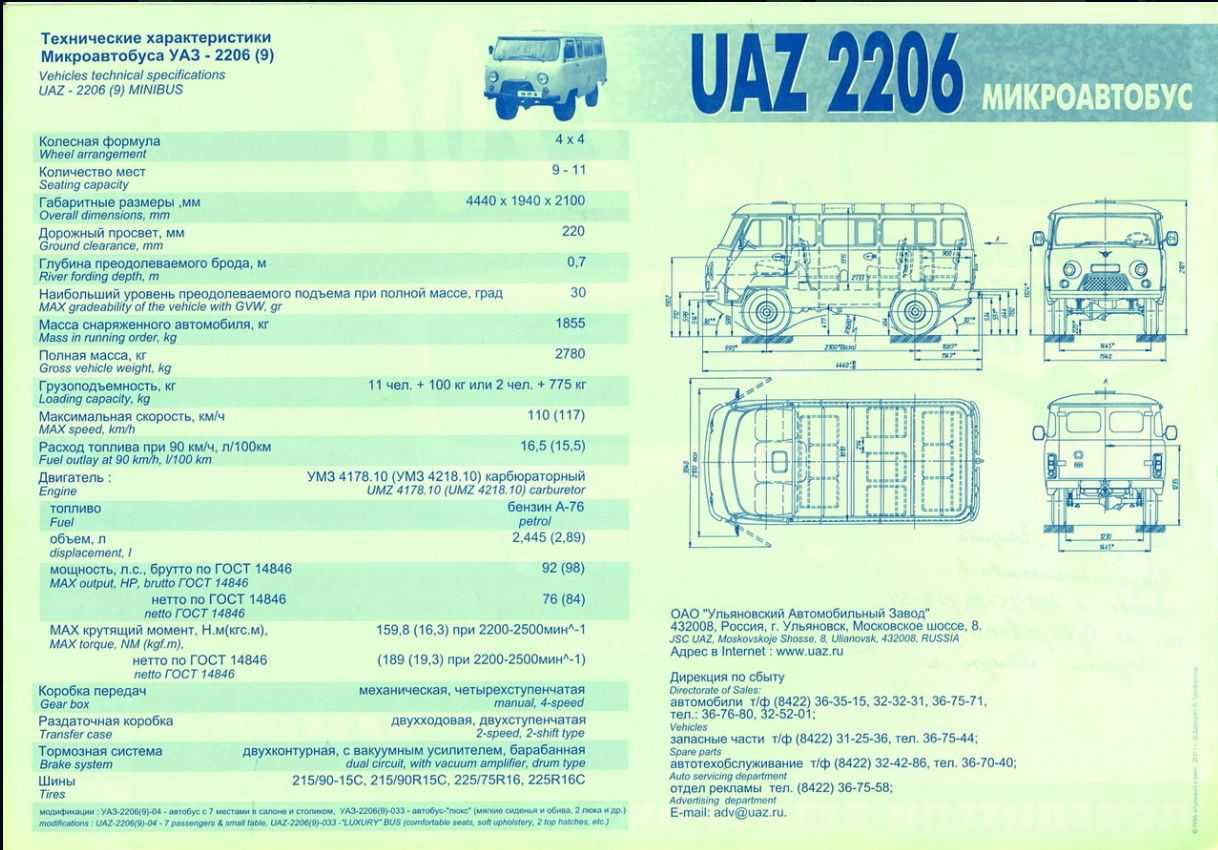

Технические характеристики
Отсутствие гидроусилителя руля не сказалось на легкости управления автомобилем, хотя его установка, как и на некоторых модификациях, не помешала, что позволило бы снизить сильную передачу на руль всех неровностей дороги.
Как правило, двухконтурный вакуумный привод гидравлического тормозного механизма барабанного типа разделен на передние и задние колеса.
На проверенной временем надежной раме на обоих мостах установлена зависимая подвеска. Жесткие полуэллиптические энергоемкие рессоры содержат по 13 листов, а 4 гидравлических амортизатора двухстороннего действия гасят вертикальное раскачивание кузова. Следует отметить и высокую грузоподъемность. Технические характеристики в зависимости от количества пассажиров и модификации предусматривают массу 925-1000 кг, но как показала практика даже 1,5 т ему не в тягость. С таким весом он с легкостью преодолевает полуметровые броды, подъем в 30 градусов, пересекает колеи, оставленные большегрузными автомобилями на размокшем грунте.
Что авто прячет под капотом
Раздаточная двухступенчатая коробка позволяет в нужный момент подключить механизм переднего привода и дает возможность включения пониженной передачи. Включение или выключение привода переднего моста можно производить при движении, а пониженную передачу следует включать только после полной остановки. Коробка передач стоит синхронизированная 4-ступенчатая с механическим типом управления, работает в паре с двигателем нового образца.
В четырехтактный инжекторный двигатель УМЗ 4213 объемом 2890 см3 и мощностью 100 л. с. впервые был установлен алюминиевый блок цилиндров с залитыми тонкостенными чугунными гильзами. Это позволило снизить при трении потери энергии и повысить жесткость самого блока. Двигатель стал более экономичным, средний расход топлива и масла на 100 км значительно уменьшился, а максимальная скорость возросла до 127 км/ч. Таким образом, удалось повысить динамические и тяговые характеристики.
Комплектация для северных регионов предусматривает некоторые изменения в виде дополнительного отопителя салона, двойных стекол, улучшенной термоизоляции. Все резинотехнические детали заменены на морозостойкие. Установлен предпусковой подогреватель, к стартеру через специальные розетки можно подключить внешнее питание: это позволяет без труда завести УАЗ при низких температурах.
Очередная модернизация в 2011 году адаптировала автомобиль к требованиям последнего времени. Производитель порадовал всех новыми ремнями безопасности, гидроусилителем руля. Установленная ABS увеличила контроль над автомобилем при торможении. УМЗ предлагает на сегодняшний день несколько типов бензиновых и дизельных двигателей с полным соответствием стандарту Евро-4, но наиболее востребованными остаются именно бензиновые двигатели.
Трансмиссия
Трансмиссия автомобиля УАЗ-220695-04 состоит из следующих элементов: сцепление, коробка переключения передач, раздаточная коробка, карданная передача, ведущие мосты.
Сцепление – производства ЗМЗ, диафрагменное, сухое фрикционное, с гасителем крутильных колебаний. Механизм сцепления укреплён на маховике двигателя болтами, сбалансирован совместно с коленчатым валом, а его положение после балансировки отмечено на кожухе и маховике знаком «О».
Коробка передач механическая, пятиступенчатая, в настоящее время получаемая от китайского производителя BAIC. Качество работы этой «механики» нередко вызывает нарекания владельцев и водителей новых микроавтобусов-«буханок». Ранее на микроавтобусы семейства УАЗ-2206 устанавливали отечественную механическую четырёхступенчатую коробку передач АДС, снабжённую синхронизаторами инерционного типа.
Раздаточная коробка – двухступенчатая, с функцией отключения привода переднего моста. Раздатка распределяет крутящий момент между двумя ведущими мостами машины. Также дополнительная понижающая передача раздатки даёт, в случае необходимости, увеличение силы тяги на ведущих колёсах и расширяет диапазон передач вдвое. Передаточные числа – прямой передачи: 1,00; понижающей передачи: 1,94.
Карданная передача микроавтобуса УАЗ – открытого типа, и состоит из двух валов — переднего и заднего. Каждый вал имеет по два карданных шарнира с крестовиной на игольчатых подшипниках. Конструкции карданных валов одинаковы. На микроавтобусе УАЗ-220695-04 установлены одноступенчатые мосты с разъёмным в вертикальной плоскости картером. Передний мост снабжён устройством для отключения привода на колёса. Передаточное число главной передачи составляет 4,625. Дифференциал мостов — конический, с 4 сателлитами. Шарниры поворотных кулаков переднего моста — шариковые, равных угловых скоростей.
Устройство и технические характеристики
На автомобилях применяется лестничная рама. Лонжероны оснащены внутренними усилителями, увеличивающими жесткость конструкции. Передний мост оборудован рессорами и гидропневматическими амортизаторами. На части машин установлен стабилизатор поперечной устойчивости, который улучшил параметры подвески. Задний мост оснащен гидравлическими амортизаторами и рессорами с дополнительными листами, которые работают при загрузке автомобиля.
Рулевой механизм получил гидравлический усилитель (на машинах, собранных в 90-е гг. и ранее устройство отсутствует). Передние ступицы установлены на поворотных кулаках, оборудованных шаровыми шарнирами равных угловых скоростей. Рулевая колонка не регулируется.
На машинах используется 4-цилиндровый рядный мотор ЗМЗ-409, оснащенный системой впрыска топлива. Агрегат развивает мощность 112 л.с. при 4250 об/мин. Особенностью двигателя является применение блока с увеличенным до 2693 см³ объемом и 16-клапанной головки. Выхлопная система оснащена каталитическим нейтрализатором с обратной связью. Мотор соответствует нормативам токсичности Евро-4 и 5. Жидкостная система охлаждения рассчитана на установку дополнительного подогревателя.
На ранних выпусках использовался 90-сильный карбюраторный мотор с рабочим объемом 2445 см³. На части машин применен 99-сильный инжекторный агрегат УМЗ-4213 с объемом цилиндров 2,89 л. Часть двигателей оснащались системой нейтрализации выхлопных газов.
Все типы двигателей оборудованы фрикционным сцеплением сухого типа с 1 рабочим диском. Машины оснащены 4-скоростной коробкой с синхронизированными скоростями переднего хода. Техника, собранная после 2021 г., оснащается модернизированной 5-ступенчатой коробкой с повышающей передачей. Применение агрегата позволило снизить средний расход топлива до 11,2 л на 100 км пробега (при скорости 80 км/ч).
В состав трансмиссии входит 2-ступенчатый раздаточный редуктор с пониженной передачей. Главные передачи унифицированного типа состоят из конической пары и 4-сателлитного дифференциала. Конструкция трансмиссии допускает установку редукторов отбора мощности.
На части машин применяются ведущие мосты Спэйсер. Дифференциал задней оси оснащается блокировочной муфтой. Управление узлом осуществляется при помощи кнопки, выведенной на панель приборов. Автомобиль комплектуется стальными штампованными дисками с бескамерными покрышками размером 225/75R16.
Тормозные механизмы имеют гидравлический привод. На ранних выпусках применялись барабаны, позднее передний мост оснастили дисковыми узлами, обеспечивающими эффективное замедление. Стояночный тормоз барабанного типа установлен на выходе раздаточной коробкаособлением, позволяющим буксировать прицеп весом до 1500 кг (при установке тормозов).
Электрическая схема построена по 1-проводной схеме, отрицательные полюсы подключены к кузову автомобиля. Используются генераторы от различных поставщиков. Инжекторные двигатели оснащены контроллером производства компании Bosch, встречаются детали от других изготовителей. Защитные плавкие вставки электросхемы расположены в салоне автомобиля, дополнительно применен биметаллический элемент. Гидравлический блок АБС оборудован отдельными предохранителями.
Машины укомплектованы 2 топливными баками, рассчитанными на 50 и 27 л горючего. Емкости объединены в общую систему, индикатор уровня жидкости оснащен переключателем для выбора бака. Карбюраторные машины рассчитаны на использование бензина сорта А76, инжекторные моторы требуют использования топлива А95 или А92.
На машинах применяется комбинация приборов с аналоговыми индикаторами. С 2015 г. встречается измененный узел, оснащенный жидкокристаллическим экраном и электронным счетчиком пробега. В комбинации приборов установлен бортовой компьютер. Для вентиляции салона используется специальный люк, выполненный на передней части автомобиля. Дополнительный приток воздуха создается через поворотные форточки и опускаемые стекла в дверях. На задней части кузова имеются решетки для выхода воздуха.
Семейство 452
С 1961 года перед заводом была поставлена задача организовать выпуск заднеприводных модификаций всех автомобилей, что нетрудно сделать. Вместо переднего моста неразрезного типа на них установили балку, а также зависимую рессорную подвеску. На заднеприводных автомобилях был нанесен индекс УАЗ 451 и буква, которая говорила о модификации:
- D — бортовой грузовик;
- А — медицинский автомобиль;
- Б — пассажирский автобус.
УАЗ 452 появился еще в 1965 году и отличался более совершенным двигателем ГАЗ 21 и четырехступенчатой коробкой передач.
Буквенное обозначение оставалось неизменным долгие годы, были даже варианты УАЗа в виде седельного тягача, но дальше опытных партий дело не пошло.
В 1966 году низкорамный грузовик был награжден золотой медалью на международной выставке, для чего завод вывесил на стену орден Трудового Красного Знамени. В 70-е годы на базе УАЗ 452 было построено множество спецтехники для коммунального хозяйства, построено МВД, рефрижераторы и почтовые вагоны, броневики и спецавтомобили для обслуживания аэропортов. Был даже построен 16-местный трехосный автобус, на базе которого были спроектированы автомобили-реаниматоры для горноспасательной службы Грузии, но поскольку УАЗ в основном служил армии, горноспасатели хорошо ладили с лыжами.
Конструкция
Внешне УАЗ-220695-04 ничем не отличается от прочих автомобилей данного семейства. Рамная конструкция, цельнометаллический кузов, вагонная компоновка, круглые фары.
Зависимые подвески оснащены пакетами с короткими рессорами. В каждом из них по тринадцать листов. Рессоры жёсткие, но очень энергоёмкие. Мотор, как и во всех «буханках», расположен внутри кабины: снял крышку и ремонтируй спокойно. Ни дождь не страшен, ни снег. Этот момент немаловажен где-нибудь в Сибири или на Крайнем Севере.
У микроавтобуса УАЗ кабина не отделяется от пассажирского салона перегородкой. Количество сидений может варьироваться, как и их расположение. В модели УАЗ-220695-04 в пассажирском салоне автобуса размещено восемь кресел (плюс два сиденья в кабине, с учётом водителя).
Одно трёхместное (строенное) сиденье расположено против хода движения, спиной к водительскому и пассажирскому креслам, вдоль воображаемой перегородки салона. Они без ремней безопасности. В втором ряду размещено одно одноместное и одно двухместное (сдвоенное) сиденья, с поясными инерционными ремнями безопасности. Два одноместных сидения в третьем ряду, у задних распашных дверей, также оборудованы поясными инерционными ремнями безопасности.
Кроме того, в пассажирском салоне может быть установлен легкосъёмный столик. Садиться в микроавтобус удобно: его боковая дверь оборудована рукояткой и стационарными ступенями. Задний дверной проём, с двойными распашными дверями, оснащён откидывающейся подножкой. В открытом виде распашные двери можно фиксировать специальными замками.
И в современном исполнении УАЗовский микроавтобус не отличается комфортностью и, конечно, уступает в этом смысле современным автомобилям подобного класса. Но этот выносливый и неприхотливый автомобиль проедет там, где другие будут бессильны.
Кроме лекосъёмного столика, 9-местный микроавтобус комплектуется дермантиновой мягкой обивкой дверей, тремя плафонами освещения (1 в кабине и 2 в салоне).
«Иномарошная» резина на УАЗ
Только шины класса Mud Terrain способны дать безграничную уверенность владельцу внедорожника.
Эти шины изначально разрабатывались для преодоления самых сложных участков бездорожья, хотя не запрещается ездить на них и по обычным дорогам. Эффективность в различных условиях бездорожья, достаточное сцепление для преодоления грязи и бродов, предотвращение затопления, долговечность и производительность при любом давлении воздуха — вот что любят в шинах Mud Terrain заядлые охотники, рыболовы и любители бездорожья.
Резина для использования по грязи
Среди требований к выбору резины для использования на плохих дорогах — следующие:
- хорошо развитой нижней частью;
- весом, не превышающим вес транспортного средства;
- допустимой шириной не более 250 мм;
- разумная цена;
- боковины шин, устойчивые к внешним воздействиям.
Некоторые модели можно считать современными только по определенным показателям. Таким образом, модель «Я-192» имеет хорошие брюки. Среди сбалансированных экземпляров можно выделить следующие:
«И-502». Она имеет множество преимуществ: низкий уровень шума, хорошая управляемость на любой дороге и низкое сопротивление качению в хороших дорожных условиях. Эта модель обладает приличной устойчивостью к механическим повреждениям.
«И-506». Он характеризуется хорошей устойчивостью к продольному смещению и отличной курсовой устойчивостью. Отличается низким уровнем шума, кроме того, позволяет вкручивать шипы на зимний период. Единственным недостатком можно назвать некоторую жесткость колеса.
«И-520». Еще один достойный представитель резины на УАЗ. Эта бескамерная модель позволяет автомобилю уверенно сцепляться с дорогой и двигаться в различных условиях. Шум резины не превышает шум трансмиссии
Эта шина обладает хорошими свойствами самоочистки, что очень важно для внедорожных шин. К этой модели можно легко подобрать цепи противоскольжения.
Относительно новой моделью является «Я471»
Шина обеспечивает плавный ход, как бы проглатывая небольшие неровности. Обеспечивается хорошая стабильность направления и низкий уровень шума. Шина хорошо ведет себя не только на грязных дорогах, но и на песке. Среди замечаний к этой модели — сложная балансировка.
Отличной резиной для плохих дорог является шина типа «Я192». Это одна из лучших шин для езды по гравию. Однако эта модель немного шумновата на асфальте и не выделяется плавностью хода.
«Я409». Эта шина для УАЗа подходит для использования в любое время года. Эта модель отлично справляется с бездорожьем, но также хорошо чувствует себя на заснеженных дорогах. На чистом льду характеристики немного хуже, но с машиной можно справиться во время движения.
Модель «Ya358» предназначена в первую очередь для установки на переднюю ведущую ось. Эта двухслойная шина не отличается высокой скоростью. Однако он прекрасно работает на неровных дорогах, за исключением заболоченных участков, где он способен к самоподрезке.
Показатели давления
Соблюдение уровня давления воздуха в шинах влияет не только на износ протектора колеса, но и на производительность всей машины. Важным замечанием является то, что параметры давления в шинах следует проверять, когда шины холодные. После короткого прогона контролируемый параметр может отклоняться от нормы на 2-3 десятых.
Рекомендуемое давление для внедорожных шин на передних колесах составляет 1,7 атмосферы для резины с индексом (Ярославль) и 1,9 для других производителей. Для задних шин давление в шинах устанавливается аналогично — 2,2 для ярославских шин и 2,4 — 2,5 для шин других производителей.
Модернизация
На протяжении многих лет, сколько бы работ и модернизаций не проводилось, внешний вид автомобиля УАЗ-220694 оставался практически неизменным. Даже с течением времени машина не приобрела комфорта, хотя салон значительно улучшился. По сравнению с исходной версией салон стал намного комфортнее. Следует отметить, что при длительной езде спина от сидений не устает и не болит. Кабина обтянута кожей. Производитель отказался от использования металла.
Конструкция УАЗ-220694 также практически не изменилась. Владельцам нравится, что двигатель по-прежнему находится внутри, поэтому непогода ему не страшна. Пока что кабина не отделена от пассажиров. Минимальная вместимость 5 человек, но количество мест может меняться, это нужно учитывать.
общие сведения, комплектация и особенности
В данной статье пойдет речь про всем известный автомобиль УАЗ-22069, который в народе прозвали «буханкой». Изначально мы приведем общие сведения по автомобилю, после затронем ее комплектацию и напоследок поговорим о ее особенностях. Данная статья придется по нраву любителям отечественного автопрома.
Общие сведения о машине
Автомобили семейства УАЗ всегда отличаются высокой проходимостью, неприхотливостью в обслуживании и ремонтопригодности. Не стал исключением и микроавтобус 22069 УАЗ, выпущенный Ульяновским автомобильным заводом в 1985 году. Основным назначением изначально была транспортировка людей, но при необходимости на машине можно было перевозить и грузы.
Главным преимуществом этого автомобиля является проходимость. Машина может без видимых проблем передвигаться не только по плохим грунтовым дорогам, но даже в тех местах, где дорог попросту нет. Среди автолюбителей данная модель получила имя «буханка», или «батон», которое напрямую произошло от внешнего вида машины, ассоциирующегося с буханкой хлеба.
Комплектация
УАЗ-2206 оснащен цельнометаллическим кузовом, в основе кузова находится рамная конструкция, надежность которой подтверждается временем. Внешний вид машины суров и практически не претерпел изменений с начала выпуска. Данная машина является «покорительницей бездорожья», а там внешнее украшение не влияет на данную характеристику. В качестве минусов можно отметить высокую подверженность коррозии кузова, соответственно, нужно своевременно проводить антикоррозийную обработку.
Автомобили имели в своей конструкции четырёхцилиндровые двигатели внутреннего сгорания объёмом два с половиной литра и мощностью 76 л. с. ДВС располагался, да и сейчас расположение его не изменилось, продольно. ДВС функционирует вместе с четырехступенчатой МКПП (механической коробкой переключения передач).
Машина 22069 УАЗ имеет постоянный полный привод, но устройство ходовой позволяет отключить передние ступицы. Подвеска автомобиля рессорная с амортизаторами, которые позволяют гасить вертикальное раскачивание. Тормоза имеют два контура и включают в себя барабанные тормоза как передние, так и задние. Максимально возможная скорость автомобиля составляет 110 километров в час.
Другие особенности
В середине 1990-х с целью увеличения тяги и динамики машины было предложено оснащать машину новым карбюраторным двигателем, объем которого составлял 2,9 литра, а развиваемая мощность мотора – 86 л. с. (затем на машину стали устанавливать инверторный двигатель внутреннего сгорания, мощностью 99 л. с.).
Двигатель УАЗ-22069 впервые в отечественном производстве получил с блоком цилиндров из алюминия и тонкостенными гильзами из чугуна. Данная особенность производства позволяет снизить расход энергии на трение, при этом снижается в четыре раза расход масла, а затраты бензина на полтора литра, в отличие от серийно выпускаемой машины. Обновлённый автомобиль получил модельный номер 22069 УАЗ, который развивает максимальную скорость до 117 километров в час.
Вместимость салона автомобиля варьируется от девяти до одиннадцати посадочных мест. Также выпускаются семиместные модели 22069 УАЗ и варианты исполнения люкс.
Также положительным моментом для данной машины является простота в обслуживании и высокая надёжность даже при эксплуатации в разных условиях. В настоящее время автомобиль УАЗ-22069 широко используется в скорой помощи, МЧС и других ведомствах.
загрузка…
Пример тюнинга мотора
Тюнинг двигателей, установленных на автомобилях УАЗ, сделать не так легко. Любое вмешательство в мотор может повлечь за собой уменьшение тяговой силы. Да и модели многих движков устаревшие, поэтому слишком большое количество новшеств и изменений может сыграть с ними злую шутку.
Можно, конечно, модернизировать некоторые механизмы и системы
Изменения в поршневой группе нужно проводить с осторожностью, руководствуясь инструкциями. Поршневые кольца меняются на кованые, более качественные и прочные
Известная выпускает именно такие кольца. При желании можно установить и другие детали, но работы потребуют профессионального подхода и соответствующего инструмента.
Выполняется балансировка коленвала
Сбалансировать в домашних условиях коленвал автомобиля УАЗ 31514 можно только с маховиком. Установив коленвал на одно из ребер Т-образных пластин, определяют самую тяжелую точку. Коленчатый вал будет катиться по пластинам, пока не остановится самой тяжелой точкой вниз. С этой точки и нужно будет снимать небольшой слой металла, периодически проверяя результат.
ГРМ имеет ряд особенностей, поэтому неспециалистам лучше не изменять его конструкцию. Тем более распредвал тюнингуют только в спортивных интересах. Если же что-то пойдет не так, характеристики двигателя только ухудшатся.
Впускной и выпускной коллекторы на УАЗ 31514 тюнингуют многие автовладельцы. Первостепенной задачей является ликвидация ступеньки между окнами и коллекторами. Отверстия часто не совпадают.
