Устройство
Многочисленные фото свидетельствуют, что трактор ВТ 100 характеризуется оригинальным дизайном кабины. Герметизированная вибро- и шумоизолированная 2-местная кабина оборудована рациональной поверхностью сдвоенного остекления и большой степенью обзора. Она оснащена калориферным обогревателем, шторкой от солнца, пантографным омывателем стекла и прочими элементами комфортности.
Салон обшит шумопоглащающими материалами, под ногами имеется многослойный виброизолирующий коврик, двери – с пневматическим фиксатором. Вверху кабины имеется водоиспарительный воздухоохладитель с возможностью регулировки воздушного распределения и большим уровнем отчистки. Регулируемые кресла оборудованы подрессоренным механизмом. Панель приборов, включающая в себя пульт контроля, педали и механизмы управления, произведена согласно нормам эргономики и производственной эстетики.
Крышка дизельного отсека имеет каркасно-панельное устройство из 2-х шарнирно соединенных между собой элементов. Возможность запрокидывания капота способствует отличной доступности силового агрегата и охладительных радиаторов.
Высокая энергонасыщенность, использование 2-уровневого дизеля – для эксплуатации в тяговом и приводном режимах, 2-скоростного ВОМ, гидро- и навесного оборудования, комплектация ходоуменьшителем или обратным редуктором, а также комфортабельные характеристики кабины обеспечивают данной модели трактора существенную универсальность как в сельскохозяйственном производстве, так и в других отраслях.
Наличие видео презентаций на тему Трактор ВТ 100 позволяет визуально ознакомиться и оценить его дизайн, высокие эргономичные и эксплуатационные качества, а также широкий ряд модификаций.
ВТ-100 – многоцелевой трактор отечественного производства, разработанный с целью удовлетворения потребностей сельского хозяйства. Машина получила проверенные технические решения, и рассчитана на тяжелый и широкий спектр задач. Это обусловлено тем, что возможности данного аппарата можно в полной мере раскрыть не только в жарких, но и экстремально суровых и морозных климатических условиях. Модель ВТ-100 является разработкой Волгоградского завода, и в ней использованы компоненты, обладающие долговечным сроком службы. В этой статье представлены ключевые возможности данного трактора, его технические параметры, особенности эксплуатации и стоимость данной модели.
Навигация по статье
Трактор ВТ-100
Автором этого агрегата стал Волгоградский (ранее Сталинградский) тракторный завод, который долгое время был основным поставщиком гусеничных машин в нашей стране. Модель ВТ-100 стала продолжением и переработкой популярной модели ДТ-75, получив улучшенную кабину, более совершенный двигатель, откидной капот и ряд других усовершенствований. Если говорить конкретно, то производительность мотора, к примеру, увеличилась в полтора раза, а потребление горючего (погектарно) уменьшилось на одну пятую.
Выносливая машина, запущенная в серийное производство в 1994 году:
- Обладает оптимальным сочетанием мощности и веса, а применение балласта дает ей отличную устойчивость.
Оснащена пневматическим сервоприводом, который облегчает поворот. - Имеет балансирную пружинную ходовую систему с ленточными гусеницами, делающую движение плавным, а давление на почву – минимальным.
- Позволяет быстро добраться до мотора и радиатора благодаря откидному капоту.
- Может комплектоваться гусеницами различного назначения и ширины (рисоводческих, пропашных, с накладками для асфальта, без почвозацепов).
Легко соединяется с помощью гидросистемы с различными навесными и прицепными устройствами, в том числе с бульдозерным оборудованием.
- Имеет несколько модификаций (свекловодческая, пропашная, болотоходная).
- Оборудована просторной двухместной кабиной с двойными стеклами, хорошей обзорностью и комфортабельными подрессоренными сиденьями.
В общем, трактор показал себя с самой лучшей стороны, оказавшись надежным и очень удобным в управлении. Единственным минусом является то, что запчасти не всегда найдешь (не все от ДТ подходят).

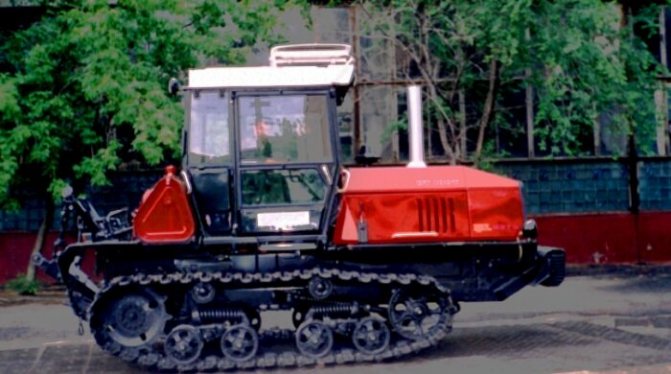

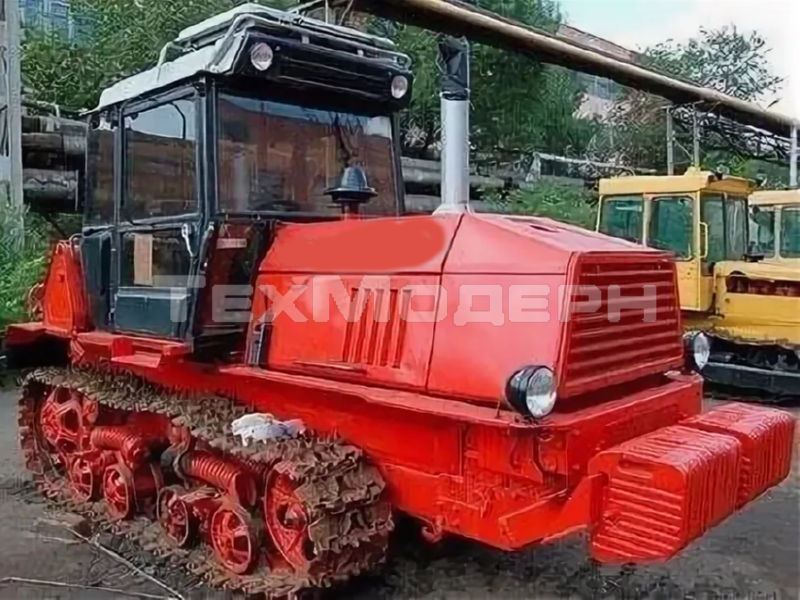

Фото трактора ВТ-100
Модификации и особенности
На основе ВТ-100 создано несколько модификаций, специализирующихся на выполнении определенных задач. Наиболее распространенными являются болотоходная, свекловодческая и пропашная версии трактора.
В зависимости от вида установленного мотора модель производится под следующими названиями:
- ВТ-100Н – модификация с агрегатом СМД-20ТА;
- ВТ-100Д – вариация с двигателем Д-442-24.
Также существуют версии с реверсивным редуктором и ходоуменьшителем. Модели комплектуются различными гусеницами, разделенными по типам применения и ширине:
- с накладками для движения по асфальту;
- рисоводческие;
- без грунтозацепов;
- пропашные.
Особенности серии ВТ-100:
- оптимальное сочетание массы и мощности делает машину невероятно проходимой и одновременно мощной. Использование балласта придает дополнительную устойчивость;
- пневматической сервопривод делает процесс поворота предельно простым;
- пружинная балансирная подвеска минимизирует давление на грунт и позволяет трактору двигаться плавно;
- откидной капот предоставляет легкий доступ к радиатору и двигателю;
- широкая линейка прицепных и навесных устройств расширяет сферу использования;
- просторная кабина на 2 человек делает работу на тракторе максимально комфортной.
ВТ-100 – практичный и удобный трактор, главным недостатком которого является дефицит отдельных элементов и запчастей.
Устройство и особенности эксплуатации
Трактор ВТ-100 оснащается гусеничной балансирной ходовой частью, обеспечивающей отменную курсовую устойчивость при движении по дороге любого типа. Данный элемент улучшает внедорожные возможности машины. Модель построена на полноприводной схеме, позволяющей максимально раскрыть потенциал шасси. Трактор уверенно двигается по высоким сугробам, раскисшим грунтам, подъемам в 30 процентов и снежным дорогам, преодолевает броды и колеи. Вместе с высокой скоростью машина имеет и приличные тяговые характеристики.
Поворот осуществляется с использованием передачи планетарного типа. Для конечных передач применяются ведомые шестеренки с плавающими венцами. На каждой стороне балансирной подвески располагается по 4 катка.
На ВТ-100 устанавливается трансмиссия, основанная на 5-ступенчатой коробке передач и постоянно зацепленных колесах зубчатого типа. Механизм принудительной смазки под давление функционирует от насоса НШ-10. Модель может оснащаться ходоуменьшителем, позволяющим увеличить количество передач в 5 раз. Дополнительно возможна установка реверс-редуктора с подвижным шестеренчатым механизмом. Переходы между пониженными и повышенными передачами выполняются без рывков, подергиваний и проскальзываний.
Для трактора предлагается вал отбора мощности с диапазоном работы 540-1000 об/мин. Место под балансировочные грузы находится в передней части. Гидравлическая система построена по раздельно-агрегатному типу. В ее состав входит гидрораспределитель, монтируемый на заднем правом крыле, гидравлические цилиндры, шестеренчатый насос и бак. Гидравлика применяется для работы с навесными устройствами. Для промышленных операций используется бульдозерный отвал ДЗ-42, имеющий грузоподъемность 800 кг. Среди наиболее распространенных сельскохозяйственных устройств выделяется гидрофицированное оборудование. Орудия для техники могут устанавливаться в передней или задней части.
Напряжение в тракторе равняется 12 В. В число электрических устройств машины входят розетки, фары в задней и передней части корпуса, лампа приборной панели и плафон в салоне. Также трактор имеет систему звуковой сигнализации, генератор постоянного тока и аккумулятор.
ВТ-100 поставляется с каркасной кабиной, дополненной защитой от опрокидывания. При перевороте трактора деформация кузова оказывается минимальной. Уровень звукоизоляции и герметизации салона значительно повышен, потому посторонних звуков, шумов и вибрации внутри практически не ощущается. Это позволяет оператору сконцентрироваться на выполнении конкретной задачи и повысить производительность.
Для попадания в кабину предусмотрено несколько ступенек, имеющих антискользящее покрытие, и широкая дверь. Для повышения обзорности используются противосолнечные козырьки, предохраняющие от попадания солнечных лучей и повышенная площадь остекления. В салоне устанавливаются системы отопления и вентиляции с высокой степенью эффективности. Рулевая колонка и подрессоренное сиденье оператора имеют несколько регулировок. Дополнительные удобства обеспечиваются за счет омывателя переднего стекла, пневмосервированного управления и переднего и заднего стеклоочистителя.
На передней панели эргономично установлены устройства, отвечающие за работу подвижных частей, различных элементов и рабочих органов трактора. Обороты мотора оператор контролирует с использованием педали и рычага. При включенном сцеплении техника очень медленно двигается или стоит. Для поворота применяются 2 педали и 2 рычага.
ВТ-100 удобен не только в работе, но и в обслуживании. Большой откидной капот позволяет легко подобраться к основным компонентам машины, расходным материалам, заправочным жидкостям и элементам цилиндропоршневой группы. Трактор унифицирован с другими продуктами Волгоградского завода, что позволяет использовать другие модели в качестве «доноров» и быстро и с минимальными затратами подбирать необходимую деталь
С учетом того, что выпуск машины завершен довольно давно, эта особенность является очень важной
Технические характеристики
Технические характеристики трактора ВТ-100:
| Характеристики | Параметры | Ед. измерения |
| Тип двигателя | Д-422-24 или СМД-20 ТА | |
| Для двигателя Д-422-24: | ||
| 1750 | об/мин | |
| 35 | % | |
| Диаметр цилиндра | 13 | см |
| Рабочий объем | 7,43 | л |
| Расход горючего (удельный) | 220 | г/кВт*ч |
| 14,2 | км/ч | |
| 10,7 | км/ч | |
| Вес эксплуатационный (с оборудованием, без балласта) | 7,58 | т |
| Для двигателя СМД-20ТА: | ||
| Частота вращения (номинальная) | 1900 | об/мин |
| Запас крутящего момента (тяговой режим) | 25 | % |
| Диаметр цилиндра | 12 | см |
| Рабочий объем | 6,3 | л |
| Расход горючего (удельный) | 227 | г/кВт*ч |
| Скорость движения вперед (максимум) | 14,6 | км/ч |
| Скорость движения назад (максимум) | 11 | км/час |
| Вес эксплуатационный (с оборудованием, без баласта) | 7,48 | т |
| Общие параметры: | ||
| Тяговое усилие (максимум) | 50 | кН |
| Давление на грунт (удельное) | 46 | кПа |
| Мощность двигателя (приводной режим) | 106,8 | кВт |
| Число цилиндров двигателя | 4 | шт. |
| Ход поршня | 14 | см |
| Размер колеи | 1,33 | м |
| Просвет | 0,42 | м |
| Вес (конструкционный) | 7,69 | т |
| Вес съемного балласта | 0,48 | т |
| Ширина | 1,85 | м |
| Высота по кабине | 3,12 | м |
| Длина | 5,33 | м |
Волгоградский тракторный – наибольший Российский поставщик гусеничной техники. Без их использования невозможно продуктивно культивировать поля и выращивать многие культуры. Для реализации вышеуказанных задач сельскохозяйственная отрасль нуждается в наличии обширного парка выносливой сельхозтехники. В соответствии с развитием аграрных технологий и повышенных требований к производственным факторам ВгТЗ перешел к выпуску современной модели ВТ-100, коренным образом отличающейся от своего предшественника.
Гусеничный трактор ВТ 100 представляет собой безрельсовый тягач, обеспечивающий тяговое усилие для выполнения наиболее важных сельскохозяйственных операций, связанных с обработкой почвы: пахоты, передвижения несамоходных навесных и полунавесных агрегатов и прицепной техники.
Двигатель
ВТ-100 комплектуется 2 типами силовых установок:
4-тактным дизельным мотором Д-442-24 (Алтайский моторный завод). Агрегат имеет систему газораспределения двухклапанного типа, жидкостное охлаждение и газотурбинный наддув. Цилиндры двигателя выстроены в ряд, что упрощает его обслуживание и делает более компактным. Уровень вредных выбросов соответствует нормам ГОСТ 41.96-2005. В моторе используются гильзы из специального чугуна с дополнительной обработкой рабочей зоны, что увеличивает ресурс работы мотора. Конструкция агрегата позволяет эксплуатировать его без капитального ремонта до 12000 моточасов.
Характеристики двигателя Д-442-24:
- рабочий объем – 7,4 л;
- расчетная частота вращения – 1750 об/мин;
- запас крутящего момента – 35%;
- количество цилиндров – 4;
- диаметр цилиндра – 130 мм;
- удельный расход топлива – 220 г/кВт в час.
4-тактным дизелем СМД-20ТА (Белгородский моторный завод). Среди особенностей агрегата: непосредственный впрыск топлива, жидкостное охлаждение, турбонаддув и рядное расположение цилиндров. Двигатель отличается высокой надежностью и может работать в 2 режимах: тяговом и приводном. Система защиты срабатывает при низком давлении и перегреве (после сигнала агрегат выключается).
Характеристики мотора СМД-20ТА:
- рабочий объем – 6,3 л;
- номинальная мощность в тяговом режиме – 88 (120) кВт (л.с.);
- номинальная мощность в приводном режиме – 106,8 (145) кВт (л.с.);
- расчетная частота вращения – 1900 об/мин;
- запас крутящего момента – 25%;
- количество цилиндров – 4;
- диаметр цилиндра – 120 мм;
- удельный расход топлива – 227 г/кВт в час.
