Трактор Т 40 АМ технические характеристики

Устройство систем и механизмов

1. Кабина Т-40 (Т-40 АМ)

Рабочее место механизатора это кабина. Там расположены элементы управления сельхозагрегатом. На Т-40 предусмотрена установка одноместной кабины, обладающей закрытым типом.

В основе изготовления лежат штампованные панели, которые соединены сваркой. Безопасность обеспечивает специальный трубчатый каркас.

К отличиям кабины трактора относят остекленность, что позволяет вести обзор при работе. К недостаткам относят недостаточную шумоизоляцию, слабый штатный обогрев.

2. Двигатель

Первоначально трактор комплектовался двигателем Д 37 мощностью в 37,0 л. с. Впоследствии завод перешел на установку мощного дизеля Д-144 (50,0 л. с.).

Для запуска мотора применяется электрический стартер или пусковой бензиновый двигатель (пускач). Кроме уже указанных технических характеристик, двигатель трактора обладает:

• расположение цилиндров – рядное (4 цилиндра);
• охлаждение – воздушное;
• наибольшее число оборотов – 1750 об/мин;
• наименьшее – 800 об/мин;
• объем моторного масла в двигателе – 11,0 л;
• схема работы цилиндров – 1-3-4-2;
• вес мотора для Т40:
• вес с измененной схемой электрооборудования и стартером – 0,395 т,
• вес с пусковым двигателем – 0,435 т.

К достоинствам двигателя трактора относят простоту конструкции за счет применения воздушного охлаждения, что упрощает ремонт в условиях сельских мастерских, но одновременно служит и источником следующих отрицательных моментов:

• частый перегрев при длительной работе летом;
• трудный запуск зимой.

Последний фактор механизаторы решали собственными силами устанавливая стартер на трактор вместо пускового агрегата.

Пусковое устройство это небольшой бензиновый двигатель, который в отличии от стартера требует большего обслуживания. Составляющими экономичной и надежной работы дизеля являются:

А. Исправность установленного на Т-40 топливного насоса (ТНВД) модели УТН-5 пучкового типа и правильность регулировки.

Б. Правильно выставленные зазоры в клапанах величиной в 0,3 мм, что достигается соответствующей регулировкой при проведении ТО трактора.

Как правильно отрегулировать клапана, подробно описано в соответствующих инструкциях к трактору, важным моментом является порядок регулировки, соответствующий схеме работы цилиндров дизеля.

Регулировка клапанов на тракторе в соответствии с установленным регламентом проводится через каждые 480 часов работы мотора.

3. Трансмиссия и ходовая часть

Примененная на тракторе механическая схема трансмиссии состоит из следующих агрегатов:

• муфта сцепления;
• МКПП;
• ходоуменьшитель;
• боковой ВОМ;
• задний ВОМ.

Необходимо соблюдать технологическую скорость для выполнения операции, где составляющей правильной работы является регулировка сцепления Т-40.

Обеспечивается соответствующей регулировкой лапок корзины сцепления и исправностью диска сцепления.

Если отрегулировать лапки сцепления механизатор может самостоятельно, то при деформации диска необходим ремонт связанный его заменой на новый.

Кроме указанных операций соблюдают регламент и описание операций по выполнению технического обслуживания элементов трансмиссии.

Ходовая конструкция трактора выполнена в форме тележки, где основными агрегатами являются:

• передний мост;
• задний ведущий мост;
• полурамный остров;
• колеса.

Использование только заднего привода осложняло управление трактором на тяжелых и влажных грунтах, для улучшения управления и проходимости, механизаторы самостоятельно проводили модернизацию, которая связана с установкой ведущего переднего моста.

Переделка улучшила проходимость трактора, что агрегатировала его с большим числом дополнительного оборудования, с бульдозерным отвалом.

Установка отвала позволяла использовать Т-40 вместо трактора Т-130, для расчистки зимних дорог и выполнения ряда земляных работ.

Трактор Т-30 технические характеристики

Устройство трактора Т-30 обеспечило его высокую надежность и работоспособность. Владимирский завод известен высоким качеством изготовления продукции. Поэтому машина получилась долговечной и приспособленной к тяжелым условиям. Ориентированный на потребности российских пользователей, Т-30 сохранил ремонтопригодность и простоту эксплуатации своего предшественника и прародителя трактора Т-25.

Т-30, как и его модификации, выделяется среди конкурентов потрясающей способностью непрерывно работать в напряженном режиме. Механическая и конструктивная составляющие, уникальный способ соединения узлов и механизмов и высокая устойчивость элементов к износу и повреждениям сделали Т-30 почти неуязвимым для внешнего воздействия.

Двигатель и трансмиссия

На Владимирском моторно-тракторном заводе Т-30 был укомплектован дизельным четырехтактным силовым агрегатом отечественного производства Д-120. Двигатель охлаждался воздушной системой. Мощность агрегата при разгоне коленвала до максимальных 2000 об/мин достигала 30 л.с./22,1 кВт.

Д-120 — двухцилиндровый рядный мотор с высоким для своих показателей крутящим моментом. В работе узла применялся особый термодинамический цикл. Коэффициент полезного действия Д-120 составлял не менее 50 %. Такие результаты были достигнуты разработчиками завода за счет критической степени сжатия, несвойственной бензиновым двигателям.

Наличием достаточно мощного мотора во многом объяснялись впечатляющие технические характеристики Т-30. Все детали узла были изготовлены из высококачественных материалов, увеличивающих его долговечность, эксплуатационные свойства и производительность.

Оптимальное сочетание мощностных характеристик двигателя с общей конструкцией и свойствами трактора позволило увеличить средний срок работы машины до первого капитального ремонта.

Механическая коробка передач трактора Т-30 обеспечивала восемь скоростей движения вперед и две назад. В тандеме с мощным мотором трансмиссия разгоняла машину до 23,86 км/час. Гидронавесная система имеет грузоподъемность 600 кг. Трактор принадлежит к 0,6 тяговому классу.

Приводное приспособление Т-30 обеспечивало его проходимость в условиях бездорожья и увеличение тяговых свойств. В передней части конструкционного каркаса трактора встроена мостовая опора, которая предотвращает пробуксовку машины на болотистой местности или в размытых грунтах. Независимый вал отбора мощности увеличил выносливость Т-30.

Кабина

Для одного из старейших тракторов Т-30 обеспечивал достаточно комфортные условия водителю. Одноместный кабинный отсек поставлен на жестком металлическом каркасе. В кабине установлен отопитель и система вентиляции для достижения приемлемых условий работы в любом температурном режиме.

Широкая застекленная поверхность гарантирует круговой обзор, что, в свою очередь, повышает качество и точность работы водителя. Стекла снабжены очистительными приборами для обеспечения безопасности и хорошей видимости.

Модификации

«Сороковка» за все годы выпуска не единожды модернизировалась и дорабатывалась. С каждой модернизацией в ее конструкцию вносились изменения, позволяющие расширить функциональность этой замечательной машины.

Для удобства рассмотрения разделим все модификации по типу силовой установки на две группы:

Трактора с двигателем Д-37:

• Т-40А – от базовой версии его выгодно отличало наличие полного привода, это новшество по достоинству оценили дорожные службы, среди которых трактор быстро обрел популярность.
• Т-40АН – полноприводная машина с уменьшенным агротехническим просветом, специально предназначенная для работы на крутых склонах.
• Т-50А – модификация, проектируемая для работы с навесным погрузчиком. Модель была ориентирована на использование в промышленности.

Трактора с двигателем Д-144:

Появление Д-144 более мощного 50-ти сильного двигателя позволило увеличить производительность трактора и спровоцировала появление новых модификаций.

Внешне машины с Д-144 отличались прямоугольным капотом, в то время как у его собрата с Д-37 капот спереди был слегка закруглен.

Т-40 М

• Т-40АМ – модель с полным приводом.

• Т-40АНМ – по аналогии с Т-40АН предназначался для работы на склонах.

• Т-40АП – создавался с учетом установки на него коммунального оборудования.

Коробка передач Т-40

В устройстве трактора Т-40 конструкцией предусмотрена восьмискоростная (с одной замедляющей) механическая четырехходовая коробка переключения передач. Главная её особенность – поперечное расположение валов и реверса, благодаря ему осуществляется движение вперед или назад, а также значительно увеличивается манёвренность, проходимость и производительность агрегата в целом.

Схема КПП Т-40

Ниже приведем схему конической передачи с реверсом для трактора Т-40 и дадим пояснение её работы.

На передней стенке в корпусе выполнено резьбовое и установочное отверстие, с помощью которого соединяют корпус сцепления Т-40 и производится установка различных узлов управления агрегатом.

Рукава тормозов крепят к боковым стенкам, Задняя стенка служит для монтажа кронштейна рычагов навесной системы и удлинителя заднего вала отбора мощности. Верхнюю часть закрывают крышкой, на которую монтируют механизм и систему рычагов управления переключением передач, реверсом и блокирование дифференциала.

Первичный вал коробки приводится во вращение валом главного сцепления с помощью конических зубчатых колес и реверса Т-40. Ведущее коническое зубчатое колесо (позиция 21) вращается в двух подшипниках шариковом (6) и роликовом (22).

Шариковый ставят в специальный стакан (7) и фиксируют по наружному кольцу с помощью гайки (12) и бурта. Кольцо внутренней части прижимается гайкой (8) к торцу главной шестерни через втулку (23)

Под стаканом (7) ставят прокладки (5), которые регулируют зазор зацепа конической пары. Ведущая коническая шестерня вращается в постоянном зацепе с двумя шестернями (2, 13). Шестерня реверса или ведомая (2) ставится на два шариковых подшипника (18, 19).

Предотвращение перемещение шестерни по оси осуществляется с помощью стопорных колец, они также фиксируют сам подшипник (18) зазор зубчатых колец (2,13) регулируют при помощи прокладок, которые ставятся под фланец (3) и болтов (4). Полый хвостовик (2) имеет нарезанные шлицы, которые передают вращение на вал ходоуменьшителя Т-40 и ставиться на место стакана (3)

В момент монтажа ходоуменьшителя нужно извлечь шестерню с подшипниками (2) из стакана (3) и монтируют её в стакан самого ходоуменьшителя.

Торцы ведомых зубчатых колес сделаны со шлицевыми прорезями, между ними на шлицах вала находится муфта (20), она имеет возможность перемещаться в осевом направлении. Вращение первичного овала происходит в двух подшипниках шарикового типа, один из них находится в расточке корпуса КПП, а второй в расточке правой стенке корпуса и фиксируется крышкой стакана т кольца по направлению оси, что предотвращает какое-либо смещении по ней.

Также на шлиц первичного вала с правой стороны коробки передача крепится в неподвижном состоянии ведущее зубчатое колесо первой передачи. На сквозные прямоугольные шлицы вала установлена ведущая шестерня 4-й передачи и еще две скользящие каретки:

1) Ведущее зубчатые колеса 2-й и 3-й передач;
2) Ведущая шестерни 5-й и 6-й передач.

На левый конец вторичного вала установлена прямозубое зубчатое колеса, которое отвечает за синхронный привод ВОМ. При этом вторичный вал совершает вращение в двух подшипниках роликового и шарикового типа. Роликовый монтируют в расточку корпуса коробки передач, а шариковый в расточку правой стенки.

На шлицы второго вала монтируют шестерню 6-й передачи и зубчатые колеса 2-й и 5-й передач, а также блок ведущей шестерни главной передачи и шестерни 3-й передачи. Также на вал ставят каретки:
1) Шестерня 4-й передачи и заднего хода;
2) 1-я и замедленная передачи.

Вал шестерни замедленной передачи расположен в правой нижней части корпуса коробки передач трактора и его вращении осуществляется в двух шарикоподшипниках. На нем же закреплен блок зубчатых колес заднего хода.

Также на вал крепят нарезанные зубья шестерни, что находиться в постоянном зацепе с промежуточной шестерней. Крепе оси осуществляется через пластину в стенку корпуса трансмиссии трактора Т-40.

Схему переключения передач Т-40 мы рассматривала в одной из наших статей ранее.

Все о тракторе Т-40

Агрегат использовался в основном в сельском хозяйстве, считался универсальной машиной для выполнения множества работ. Может работать с такими видами навесного оборудования, как передний погрузчик, задний КУН, борона, плуг, косилки, фреза, сеялки, лопата-отвал, прицепы и многое другое. Из дополнительных приспособлений на трактор Т-40 также можно было установить лебедку.

https://youtube.com/watch?v=WAD70CsGkxM

Также к плюсам трактора Т-40 можно отнести:

• простоту и понятность эксплуатации;
• надежность и выносливость агрегата, даже в сложных условиях работы;
• достаточная масса, хорошая управляемость и маневренность, особенно при использовании задних передач;
• огромный выбор возможного навесного оборудования.

К недостаткам трактора можно отнести такие нюансы:

• сложность ремонта и технического обслуживания в связи с прекращением производства агрегата. Ремонт придется проводить своими руками, а запчасти можно будет достать с б/у тракторов этой же или похожей модели (например, МТЗ-80 или МТЗ-82);
• плохой прогрев двигателя в холодное время года и не очень высокий уровень охлаждение при его длительной работе;
• низкий уровень комфорта условий труда из-за отсутствия кондиционера и обогрева в кабине.

Несмотря на некоторые недостатки, данная модель до сих пор находит своих пользователей, которые признают ее плюсы и с радостью продолжают использовать Т-40 на своих участках.

Было несколько модификаций трактора Т-40 – одна серия на базе двигателя Д-37, вторая – с двигателем Д-144.

На базе силового агрегата Д-37 были созданы такие модели:

• полноприводный Т-40А;
• Т-40АН для работы в горной местности, имела небольшой клиренс;
• Т50А – промышленный вариант с погрузчиком.

На базе Д-144 были созданы такие модификации:

• Т-40М с задним приводом;
• Т-40АМ с полным приводом;
• Т-40АМН – аналогичная модель с Т-40АН, только более мощная;
• Т-40АП – имела полный привод, предназначалась для коммунальных работ.

Весь модельный ряд отличался выносливостью и производительностью. Двигатели редко выходили из строя, особенно если пользователи придерживались рекомендаций инструкции по эксплуатации.

В ней воспрещалось:

1. Без прохождения обкатки/прогрева/сразу после ремонта давать трактору сильные нагрузки.
2. Длительное время работать при повышенной нагрузке и при перегретом двигателе (более 105°С).
3. Работать при низком уровне масла, а также заливать не соответствующие по типу или низкокачественные масла.
4. Надолго оставлять двигатель работать на холостых оборотах.
5. Работать с неисправным воздушным фильтром или без него.
6. Масло в картере должно быть температурой не менее 55°С.

Регулировка клапанов

Газораспределительный механизм у двигателя трактора Т-40 время от времени нуждается в проверке и максимально точной регулировке клапанов, которая обычно выполняется не в ремонтном, а в рабочем порядке самим оператором машины. По техническим правилам подобная регулировка должна проходить каждые 480 ч работы трактора (то есть не реже чем через 20 суток).

Двигатель Т-40 имеет стандартно 4 клапана – два выпускных и два впускных для запуска в цилиндры свежего воздуха, выпуска отработанных газов и защиты камеры сгорания. Для двигателей Д-36, Д-37 они имеют тарелки разных диаметров – выпускные на 4 мм меньше. Клапаны приводятся в действие посредством бокового усилия коромысел на их стержни. Именно в отладке величины зазора между бойками коромысел и клапанными стержнями, а также в обеспечении наиболее плотного прилегания клапанов к сёдлам и заключается регулировка этого механизма:

• Если зазор между клапанами и коромыслом маловат, то может происходить нежелательная утечка газа,
• Если это расстояние велико, то это может стать причиной стука и быстрого износа деталей.

Регулировку клапанов необходимо проводить на холодном двигателе и в том же порядке, в каком он работает: сначала 1-ый клапан, затем 3-й, 4-й и 2-ой.

При этом наладка каждого отдельного клапана проходит в несколько последовательных этапов:

• На шкиве привода устанавливается положение поршня первого из цилиндров двигателя в конечное положение сжатия до закрытия впускного и выпускного клапанов.
• Снимается клин заднего кардана. Это можно сделать, если переместить вал с поворотом руля на себя, тогда кардан легко отводится в сторону.
• Ослабляется контргайка у регулировочного винта коромысла.
• Проверяется величина зазора специальным щупом. В идеальном случае при холодном двигателе она должна составлять ровно 0,3 мм.
• Регулируется величина зазора путем изменения степени завинченности винта (закручивая его сильнее либо ослабляя).
• Снова проводится контроль величины посредством щупа.
• При удовлетворительных контрольных данных устанавливается обратно и затягивается контргайка.

После проведенных действий и при умеренной работе двигателя герметичность клапанов может сохраняться достаточное время для продолжительной работы без настройки.

На видео трактор т-40АМ в работе:

Преимущества и недостатки трактора Т-40

Как и любые другие тракторы, сельскохозяйственный агрегат Т-40 обладает своими плюсами и минусами.

В число основных преимуществ сельскохозяйственной машины входит:

• высочайшая устойчивость и проходимость, независимо от типа грунта;
• высокая маневренности при любой скорости передвижения;
• свободный доступ к функционалу, расположенному в задней части трактора;
• легкость в управлении;
• универсальность, которая заключается в возможности использовать для работы с агрегатом любой тип навесных приспособлений;
• долговечность и высокая надежность трактора;
• запчасти и механизмы для замены можно найти практически в любом магазине или на рынке;
• наличие гидравлического усилителя руля.

Недостатков у трактора Т-40 на порядок меньше. Среди них эксперты выделяют:

• плохо продуманная система охлаждения двигателя трактора – из-за этого мотор очень быстро нагревается в жаркую погоду. Исправить этот заводской недочет поможет модернизация агрегата своими руками;
• плохой запуск мотора в холодную погоду;
• в кабине водителя не предусмотрен подогрев и кондиционер, что плохо сказывается на комфортабельности при работе в холодную и знойную погоду.

Несмотря на наличие определенного количества недостатков, трактор Т-40 входит в число наиболее популярных агрегатов на территории стран постсоветского пространства. Отзывы владельцев трактора  свидетельствуют о его высокой производительности независимо от типа выполняемых им работ.

Большой ремонт видео

Т-40 (базовая модель) выпускался в различных модификациях. Прежде всего, они различались силовыми агрегатами. Производилось 3 версии (помимо базовой) с двигателем Д-37:

• Т-40А – полноприводная модификация;
• Т-40АН – версия отличалась небольшим дорожным просветом, поскольку использовалась для работы на склонах;
• Т-50А – промышленная версия, дополненная погрузчиком;

Модификаций Т-40 с агрегатом Д-144 было четыре:

• Т-40М – заднеприводный вариант;
• Т-40АМ – полноприводная версия;
• Т-40 АМН – модель с малым дорожным просветом. Аналог вариант Т-40АН с более мощным двигателем;
• Т-40АП – полноприводная версия, используемая в коммунальном хозяйстве.

Возможные неисправности и их устранение

Таблица 1. Основные неисправности трактора Т-28

Неисправность и ее причина	Как устранить
1. Засор топливопровода (скопление отходов из топлива).	Промывка и продув топливопровода.
2. Нарушена регулировка топливного насоса.	Съем и регулировка насоса.
3. Дым из двигателя (перегрузка или холодный двигатель).	Дополнительное время на прогрев. Сбавить обороты, уменьшить нагрузку.
4. Любые инородные шумы при работе двигателя (износ колец поршня, увеличение зазора между подшипниками, стук в поршне).	Замена колец или поршня, замена подшипников, шлифовка коленвала.
5. Повышенный расход масла.	Проверить состояние поршневых колец, проверить, нет ли течи масла.

Навесное оборудование для трактора Т-40

Задняя навеска предназначена для агрегатирования на Т-40 различного навесного оборудования. Это шарнирный механизм с центральной и двумя продольными тягами.

Продольные тяги соединены с рычагами на валу с помощью раскосов, на этом же валу смонтирован кривошип, соединяющийся с гидроцилиндром. Гидроцилиндр поднимает и опускает прицепное оборудование, а его положение регулируется при помощи раскосов и центральной тяги.

Возможна установка различного сельскохозяйственного оборудования, оборудования для кормозаготовки, обработки земли, возделывания овощных культур и меж рядной обработки. Предусмотрена установка погрузчика с максимальной грузоподъемностью до 800 кг.

Спрос – двигатель прогресса

В конце 50-х годов XX столетия сельское хозяйство нуждалось в маневренных, скоростных, высокопроизводительных колесных тракторах. Липецкий тракторный завод стал работать над тем, чтобы удовлетворить эту потребность. Как обычно, начиналось все непросто – с реорганизации производства, реконструкции цехов и полного технического перевооружения.

В этом направлении была проделана огромная работа: перемонтировано 1200 металлорежущих станков, установлено 400 новых, созданы поточные линии производства, конвейер протяженностью 230 м для сборки колесного трактора, скребковые транспортеры общей протяженностью 1360 м и межцеховые конвейерные линии длиной 1850 м.

https://youtube.com/watch?v=AE7nh-3w_2A

Технические характеристики и конструкция

Мощность: 37 и 50 л.с.

Диапазон скоростей: 1,6 – 27 км в час.

Конструктивная масса: 2,3-2,6 т.

Фото трактора т-40

Число передач на переднем и заднем ходу: 7.

Тяговое усилие:

• 1 передача – 1100;
• 2-я – 990;
• 3-я – 800;
• 4-я – 640.

Габариты базовой модели:

1. Длина – 366 см;
2. Ширина – не более 210;
3. Высота – не более 253 см.

Двигатель

Производство – Владимирский тракторный завод.

Базовая версия машины (Т-40 оснащена) двигателем Д-37 (производительность – 37 л.с., 27 кВт). Ее аналог Т-40М имеет двигатель Д-144 (50 л.с., 37 кВт).

• Тип: дизельный
• Количество цилиндров: 4
• Объем: 4,15 л
• Диаметр цилиндра: 10,5 см
• Ход поршня: 12,0 см
• Частота: 1500 (37) и 1800 (50) об. в минуту
• Крутящий момент: 192 и 205
• Удельный расход при экспл. мощности: не более 246/248 граммов на киловатт-час
• Запуск: электростартер, бензиновый ПД8
• Тип охлаждения: воздушный

Что же касается расхода топлива, то все зависит от нагрузки на двигатель, а также от того, какие работы трактор выполняет. Так, например, номинальная норма составляет 7,2 км./час.

Устройство

На полураме размещен мотор, жестко соединенный с коробкой передач, имеется и задний мост. Полурама соединена с картером дизеля эластичными прокладками. Является несущей частью конструкции и выполняет функцию амортизатора при движении по неровной местности.

Конический редуктор размещен за муфтой сцепления, валы КПП расположены поперечно. Муфта сдвоенная: главная совмещена с муфтой отбора мощности. Сзади располагаются привод и блок управления обоих валов (заднего и бокового).

Валы могут работать и синхронно, и независимо.

Рулевая колонка трактора при помощи карданного вала на гидроуселитель руля с рулевого колеса через сошку передает движение и тем самым обеспечивает поворот направляющих в нужном направлении.Генератор т-40 выполнен по типу трехфазной бесконтактной электромашины. Имеет одностороннее электромагнитное возбуждение, регуляторы напряжения и встроенные выпрямители.

Трансмиссия

Механическая, реверсивная.

1. коробка передач – четырехходовая, 8 скоростей, реверс, блокиратор. Расположение валов поперечное;
2. дифференциал – закрытый, двухсателлитный с принудительной блокировкой;
3. переключение передач;
4. главная передача: шестерни прямозубые цилиндрические;
5. центральная: шестерни спиральные конические.

Допускается установка ходоуменьшителя (если скорость работы трактора намного ниже скорости его движения).

Гидросистема

Гидравлика трактора т-40 имеет следующие характеристики:

1. Гидроусилитель гидромеханический.
2. Гидрораспределитель четырехпозиционный трехзолотниковый. Размещение на задней стенке аккумуляторного блока.
3. Основной цилиндр 9 см. Ход поршня до 20 см, регулировка гидромеханическая.
4. Выносной цилиндр 5,5-7,5 см.
5. Масляный насос шестеренный. Размещение перед дизелем.
6. Гидробак. Размещен на кронштейне гидроусилителя.
7. Механизм навески – задняя часть блока трансмиссии.
8. Подсоединение сельхозорудий – трехточечное.
9. Соединительные шланги.

Колеса

У больших задних колес жесткая подвеска, у передних (с малым диаметром) – пружинная. Протектор на резине — «елочка».

Варианты установки колес:

• задние с меньшей шириной;
• удвоенные;
• «наизнанку», асимметричная дисковая плоскость (при большой крутизне склона).

Силовая установка

Двигатель трактора имеет относительно простую конструкцию. Силовая установка расположена на полураме, которая жестко соединена с картером. Комплектующий агрегат имеет четырехтактное дизельное исполнение. Двигатель оснащается четырьмя цилиндрами.

В зависимости от модификации Т-40 может комплектоваться двигателем Д-37 или Д-144, номинальный силовой потенциал которых составляет 37 и 50 л.с. соответственно. Запуск установки осуществляется посредством электрического стартера.

Такой двигатель с опцией воздушного охлаждения не имеет блока-картера. Его цилиндры имеют съемное исполнение. Наличие радиаторных ребер способствует улучшению теплоотводности.

Цилиндры двигателя расположены в ряд. Тепловые нагрузки на масло такого мотора несколько выше, чем в автомобильной вариации устройства, поэтому возникает необходимость в его качественном охлаждении. Следует заметить, что с такой задачей конструкторы справились не очень хорошо.

Наличие специальных радиаторов масляного типа позволяет дополнительно охлаждать силовую работу, благодаря чему можно говорить об эффективности работы двигателя в любых условиях.

Все о тракторе Т-40 – описание, характеристики и возможности легендарного агрегата

Органично вставить ключ «тракторы» в текст, для того чтобы в будущем в размещенном тексте на сайте, по этому ключу можно было нажать и перейти на подробную статью по теме из ключа.

Наверняка, сегодня не найдется фермера, который бы не слышал о тракторе Т-40. Эта универсальная во всех смыслах сельскохозяйственная машина обрела высокий спрос практически с самого момента своего выхода. В число основных ее преимуществ входит высочайшая надежность, повышенная проходимость, маневренность и простота в повседневной эксплуатации. Это, в паре с невысокой стоимостью, сделало трактор Т-40 одним из наиболее популярных агрегатов среди жителей стран постсоветского пространства.

Система смазки

Давление в системе обеспечивает шестерёнчатый масляный насос, размещённый в поддоне двигателя и закрепленный на передней стенке блока двигателя. Привод узел получает от коленчатого вала через зубчатую пару. Справой стороны блока двигателя установлен редукционный клапан, обеспечивающий поддержку постоянного давления в системе. Клапан настроен на давление 4.7-5.2 кгс/см². В случаях превышения указанного предела давления шарик отходит от своего седла и сжимая пружину перепускает часть масла в картер двигателя.

Схема системы смазки дизеля

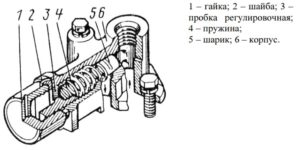

Редукционный клапан в системе смазки

Очистка масла осуществляется фильтром со сменным фильтрующим элементом и перепускным клапаном, настроенным на давление 1.5 кгс/см². В случае засорения фильтра под действием избыточного давления неочищенное масло перепускается напрямую в систему смазки двигателя. Ранние версии двигателя в части очистки масла оснащались инерционными цинтрифугами.

Фильтр масляный дизеля

Охлаждение осуществляется прохождением масла через включённый в систему масляный радиатор, который установлен под кожухом системы воздушного охлаждения с правой стороны дизеля и получает очищенное масло от фильтра системы. В работу радиатор включается переключателем «зима-лето» на масляном фильтре. Включается радиатор вертикальным положением переключателя, выключается при горизонтальном положении.

Работа смазочной системы происходит следующим образом. Масло, нагнетаемое насосом, поступает из поддона через редукционный клапан к фильтру системы. После очистки масло в масляную магистраль картера двигателя и последовательно идёт через радиатор получая охлаждение. Далее по каналам коленвала под давлением масло идёт к сопряжениям: шейкам коленчатого и распределительного валов; пальцы –втулки шестерён; к механизму пневмокомпрессора. Смазка клапанного механизма осуществляется через трубки, идущие от каналов картера. Для охлаждения днищ поршней и цилиндров, смазки поршневых пальцев и втулок шатунов, бобышек поршней масло поступает через жиклёры 10. Самотеком смазываются втулки клапанов и стержни клапанов. Все остальные части механизма смазываются разбрызгиванием.

Давление в смазочной системе при рабочей температуре двигателя:

• На номинальной частоте вращения коленчатого вала должна быть в пределах 1.5-3.5 кгс/см².
• На минимальных оборотах коленчатого вала не ниже 0.8 кгс/см².
• Нормальный температурный режим масла в двигателе 40-120°С.

Контроль уровня температуры и давления масла в системе контролируется штатными приборами.

Заправочные объёмы и горюче-смазочные материалы двигателя Д-144

Кривошипно-шатунный механизм

Коленчатый вал имеет пять коренных опор в блоке двигателя и четыре шатунных шейки, где в качестве подшипников используются вкладыши скольжения изготовленные из сплава алюминия с добавлением олова и меди. Дополнительно в третей коренной опоре коленчатый вал фиксируется от осевого перемещения двумя парами стопорных полуколец.

Кривошипно-шатунный механизм дизеля

В соответствии с стандартом разработчика двигателя коленчатый вал имеет два номинальных (производственных) размера коренных и шатунных шеек обозначаемых в ниже представленной таблице как Н1 и Н2. В результате износа кривошипно-шатунного механизма подбор вкладышей осуществляется в соответствии с четырьмя ремонтными размерами Р1, Р2, Р3, Р4.

Таблица производственных и ремонтных размеров коренных и шатунных шеек коленчатого вала

Момент затяжки сборочных единиц двигателя Д-144

Блок двигателя

Таблица деталей по каталогу блока двигателя Д-144

Таблица деталей по каталогу блока двигателя Д-144

Двигатель

Т-40 комплектовался дизельными четырехтактными двигателями Д-37 и Д-144, которые поставлялись Владимирским тракторным заводом. Мощность Д-37 составляла 37 л.с., Д-144 – 50 л.с. Пуск двигателя осуществлялся посредством пускового бензинового двигателя ПДВ (малое число моделей) или электростартера. Позднее появился двигатель Д-37М, отличающийся неразделенной камерой сгорания, обеспечивающей меньшее потребление топлива. Мотор трактора Т-40 состоял из системы питания топливом и воздухом, кривошипно-шатунного механизма, системы охлаждения, механизма распределения, пускового устройства и масляной системы.

На левой стороне мотора размещались средний дефлектор, топливная аппаратура, выпускной и впускной трубопроводы. Справа находились стартер (пускач), генератор, форсунки, механизм привода декомпрессора, масляная центрифуга и генератор. В передней части располагались шкив привода вентилятора и генератора, маслозаливная горловина, вентилятор, счетчик моточасов и насос гидравлики.

Топливный режим в Т-40 регулировался дроссельным диском, установленным перед защитной сеткой вентилятора и масляного радиатора.

При работе трактора в холодное время рекомендовалось отключать радиатор от масляной системы и крепить дроссельный диск шпильками перед сеткой вентилятора. При положительной температуре производились обратные действия. Контролировать температуру можно было на основе данных термометра.

При техническом обслуживании и своевременном осмотре двигатель Т-40 работал весьма продолжительное время.

При этом запрещалось:

• Сильно нагружать холодный, недавно отремонтированный или новый мотор, не прошедший предварительную обкатку.
• Эксплуатировать агрегат с пониженным давлением масла.
• Работать длительное время при перегрузке двигателя.
• Эксплуатировать мотор без кожуха вентилятора.
• Заливать в двигатель недопустимые сорта масла.
• Продолжительно оставлять двигатель работающим на холостом ходу.
• Работать при низкой температуре масла в картере (ниже 55 градусов).
• Эксплуатировать мотор при неисправном воздухоочистителе или без него.
• Работать при перегревшемся двигателе (свыше 105 градусов).

Электрооборудование

Схема электрооборудования трактора со стартером: Если прицеп имеет механизм опрокидывания с гидроцилиндром, то с помощью шлангов и разрывных муфт соединяют гидроцилиндр с гидросистемой трактора (с задними трубопроводами). Управляют механизмом опрокидывания с помощью левой рукоятки гидрораспределителя. В тех случаях, когда гидрофицированный крюк прикладывают к трактору, его закрепляют болтом в обойме 12 и он лежит на тягах блокировки навесного устройства. Когда в такой комплектовке трактор поступает в хозяйство, то в зависимости от планируемого вида работы снимают гидрофицированный крюк или навесное устройство. 4.19. ЭЛЕКТРООБОРУДОВАНИЕ Электрооборудование, установленное на тракторах, предназначено для пуска дизеля и обеспечения работы трактора и сельскохозяйственных машин в ночное время как при выполнении сельскохозяйственных работ, так и при использовании трактора как транспортного средства. Система электрооборудования трактора — однопроводная, при которой минусовым проводом служат металлические части — «масса» трактора. Источники электрической энергии соединены отрицательными клеммами с «массой». Номинальное напряжение—12 В.
