Трактор Т-16

Трактор Т-16: описание и устройство

Трактор Т-16 (тракторное самоходное шасси или «шассик») является детищем Харьковского тракторного завода. Выпуск модели начался в 1961-ом году и продолжался 6 лет. Т-16 является глубокой модернизацией самоходного шасси ДСШ-14. От предшественника модель отличается новым типом двигателя, шинами низкого давления, выносными цилиндрами и навесной гидросистемой. Создателями «шассика» выступили сотрудники харьковского СКБ.

Трактор Т-16, производимый сотрудниками завода в городе Харьков, обладает самоходным шасси. Является сильно модернизированной версией ДСШ-14. Обладает улучшенным двигателем, выносными цилиндрами, подвесной гидравлической системой, шинами с более низким давлением. Первые модели были выпущены в 1961-ом году. Выпуск продолжался на протяжении шести лет. За это время было изготовлено более 600 тысяч экземпляров.

До сих пор находит широкое применение в сельском хозяйстве. Используется как машина для работы на приусадебном участке или различного рода заготовительных мероприятиях. Хорошо зарекомендовал себя в условиях работы при повышенной влажности почвы, обладает отличной проходимостью.

Заложенный первоначально функционал включал в себя богатый спектр работ в области овощеводства: орошение полей, уборка урожая, различная пропашная деятельность. Впоследствии нашел куда более широкое применение в качестве погрузочной техники для выполнения задач в условиях плохой проходимости и при строительстве.

Имеет огромный набор дополнительных съемных приспособлений: устройство для кошения сена, компрессор, погрузчик мелкого габарита, упаковщик стогов, опрыскиватель.

Наследником данной модели стал Т-16М с двигателем на 25 лошадиных сил и улучшенной коробкой передач. Так же отличался наличием каркасной двух дверной кабины и тента. Такая комплектация использовалась вплоть до 1995-го года. За счет снижения минимальной допустимой скорости до 1.5 км/час стал практически незаменим для коммунальных нужд и при дорожно-строительных работах.

Ремонт трактора Т-16: Основные параметры

Двигатель, расположенный в задней части корпуса, обладает мощностью 16 лошадиных сил и воздушным охлаждением. Максимальная скорость передвижения 17 км/час.
Габариты: длина – 382 см, высота – 260 см, ширина – 200 см.
Расстояние между дорожным полотном и дном равно 56 см.
Масса – 1.7 тонны.
Удельные затраты горючего составляют 4.5 г/кВт в минуту.

Ремонт трактора Т-16: Особенности конструкции

Имеет жесткий остов с различными облицовочными элементами. С каждой новой версией добавлялись или улучшались отдельные его составляющие, начиная с крыши и дверных панелей и заканчивая стеклами. Защитный каркас предотвращает травмы и способствует повышенной устойчивости конструкции. Не допускает попадание в салон выхлопных газов или осадков. Состоит из сваренных воедино металлических прямоугольных труб для дополнительной прочности скрепленных болтами. Вентиляционная система установлена на крыше. Внутри корпуса расположены очистители стекла, щиток для защиты от солнца, крючки и зеркала. Так же был инструментальных ящик, установленный на левом крыле. По периметру корпуса есть большое количество креплений для подсоединения дополнительного оборудования, что делает его еще более универсальным.

Ремонт трактора Т-16: Средняя стоимость

Учитывая тот факт, что производство данного экземпляра остановлено, новый агрегат получить невозможно. Среди доступных вариантов покупка бывшего в употреблении трактора в хорошем состоянии

Стоит обратить внимание на функциональность механизмов и детально узнать, где применялся. За счет простоты конструкции легко отремонтировать и привести в норму. Цена на такой модели составит от 70 до 200 тысяч рублей

Цена на такой модели составит от 70 до 200 тысяч рублей.

Плюсы и минусы агрегата

К основным достоинствам модели нужно отнести его невысокую стоимость и хорошую грузоподъемность в сочетании с продолжительным сроком эксплуатации. Многие вышедшие в 80-х трактора и по сей день активно трудятcя на полях своих владельцев благодаря наличию надежных запчастей. К остальным преимуществам модели относиться:

Надежная трансмиссия, с которой можно работать без специальной подготовки. Трактор легко ремонтируется без помощи мастера;
Отличная маневренность – небольшие габариты и хороший обзор позволяют разворачивать агрегат на небольшой площади;
Возможность усовершенствования отдельных узлов машины;
Высокая проходимость дает возможность эксплуатировать модель практически на любом дорожном покрытии и при любой погоде;
Аккуратная обработка грунта легким колесником, который не утаптывает верхний слой земли;
Агрегат можно успешно использовать зимой за счет мотора с воздушным охлаждением. Эксплуатация машины не требует использования каких-либо замерзающих жидкостей;
Широкие возможности переделки. О том, что можно сделать из трактора Т-16 различные машины для хозяйства, слышали даже начинающие фермеры.

Недостатков у модели гораздо меньше. Среди них, главным образом, выделяется отсутствие возможности обрабатывать большие участки по несколько десятков гектар. Кроме того, наличие системы воздушного охлаждения вынуждает владельца трактора регулярно чистить воздушный фильтр, центрифугу и масляный насос. Тем не менее, при условии использования на небольших угодьях, агрегат сможет показать себя максимально эффективно.

Навесное оборудование

Навесное оборудование является незаменимой составляющей производственных процессов и специализации тракторного шасси. Для его установки на трубчатой раме Т-16 предусмотрены специальные отверстия и платформы. Благодаря возможности использования практически всех существующих видов навески позволяет расширить функционал машины до максимума.

На трактор Т-16 устанавливаются следующие виды навесного оборудования:

Различные виды плугов, сеялок и культиваторов.
Картофелеобработчики – сажалки и копалки.
Оборудование экскаваторного назначения.
Механизмы, используемые для заготовки кормов (сенокосилки и др.).
Транспортные прицепы и платформы.

ВНИМАНИЕ! Навесное оборудование не поставляется в стандартном заводском комплекте — обычно оно приобретается отдельно, в зависимости от нужд потребителя.

Основные неисправности и методы их устранения

Трактор Т-16 отличается простотой конструкции и ремонтных работ.

Если двигатель не запускается:

Проверить наличие топлива и масла в компетентных органах;
Убедитесь, что система зажигания находится в хорошем состоянии и что свечи зажигания в хорошем состоянии;
Проверить топливную систему;
Очистите воздушный и топливный фильтры, многие владельцы считают, что они часто забиваются.

Нищего нельзя назвать слишком комфортным из-за того, что кабина расположена прямо над трансмиссией, а при небольшом весе сильно дрожит при движении.

Однако если есть сильная вибрация, это признак неисправности:

Болтовые соединения ослаблены;
Вложение связано неправильно;
Закончилась смазка.

При ремонте шасси Т-16 производится замена изношенных элементов трансмиссии и силовой установки, устраняются механические повреждения или трещины на подрамнике или деталях кабины. Трещины в подрамнике говорят о том, что автомобиль перегружен, поэтому рекомендуется заменить блок. Зараженные коррозией детали очищаются, загрунтовываются и окрашиваются.

Ремонт коробки передач может потребоваться при износе или сколах зубьев шестерен или валов, повреждении валов или подшипников, выходе из строя вилок шестерен. Для ремонта коробка передач снимается с трактора: откручивается передний подрамник, снимается кабина и двигатель.

Краткая последовательность действий при разборке коробки:

Перед тем, как приступить к разборке коробки передач и бортовых передач, необходимо слить масло.
Разъедините бортовые передачи, проверьте состояние шестерен и подшипников.
Снимите крышки подшипников на коробке передач и вытащите валы.
Замените изношенные детали изношенными узлами.
Сборка ящика производится в обратной последовательности.
Резьбовые соединения необходимо затягивать динамометрическим ключом до рекомендованного заводом момента затяжки.
Соединяемые поверхности не должны иметь вмятин, так как из-за повреждений стыков просачивается масло.

Проблема в качестве запчастей, что требует долгой регулировки люфта главной передачи. Для регулировки используется краска, которой наносятся зубья ведущей шестерни. Опечатка на ведомой шестерне должна располагаться по центру зуба. Если пятно контакта другое, нужно отрегулировать сборку, заменив регулировочные шайбы.

При капитальном ремонте используется разборка двигателя с заменой элементов поршневого узла. Сигналом к ремонту является затрудненный запуск, падение мощности и увеличение расхода масла. Двигатель Д-21 комплектуется отдельными цилиндрами и головками. Цилиндры отлиты из износостойкого чугуна, поверхность изнутри отполирована и образует рабочее зеркало. Если зеркало изношено или повреждено, цилиндр заменяют на изделие номинального размера.

Для замены головки и цилиндра необходимо открутить 4 гайки и снять элементы. Вместе с заменой цилиндра заменяются поршневые кольца.

Ремонт газораспределительного механизма выполняется на снятых головках. Направляющие толкателя и распредвал можно заменить только после снятия двигателя с трактора и снятия картера. Двигатель крепится через картер сцепления к коробке передач. Для снятия двигателя необходимо отсоединить топливопроводы, тросы стартера и генератора, открутить гайки. Разборка осуществляется с помощью крана.

Для замены коренных или шатунных подшипников необходимо снять нижний блок-картер. Для начала нужно снять насадку, слить масло и открутить гайки крепления масляного поддона. Далее откручиваются анкерные пыльники крышек подшипников, снимается и проверяется коленчатый вал. Изношенные детали заменены. Монтаж двигателя должен производиться в чистом помещении с соблюдением моментов затяжки крепежных элементов.

Будьте осторожны при установке стопорных шайб, чтобы избежать самопроизвольного ослабления гаек и болтов. Отремонтированный двигатель необходимо обкатать, при этом запрещается приложение больших нагрузок и оборотов. После обкатки масло в картере необходимо заменить.

Как завести трактор Т-16?

Для продления сроков эксплуатации трактора его водитель должен правильно запускать двигатель сельхозмашины.

При этом порядок действий выглядит следующим образом:

Сначала потребуется проверить уровень топлива, моторного масла, а также количество жидкости в радиаторе охлаждения. Для этого в устройстве трактора предусмотрены сливные и заливные пробки. Они указаны на фото ;
После этого нужно найти тумблер, отвечающий за включение массы – он находится над штатным аккумулятором и имеет форму стандартной кнопки;
Один раз нажав на тумблер, водитель обеспечит подачу электрической энергии на все встроенные электроприборы трактора;
Затем нужно вытянуть на себя рычаг декомпрессии – он расположен в левой части кабины. В результате водитель приведет в действие вспомогательный мотор сельхозмашины;
После этого нужно включить устройство запуска основного двигателя – оно находится в передней части приборной панели и имеет вид небольшого рычага. С его поворачиванием начинает работать электрический стартер агрегата;
При исправном двигателе на его запуск у стартера уйдет не более 15 сек;
Спустя это время водителю потребуется потянуть рычаг предварительной декомпрессии вниз. В это же время нужно начать медленно давить на педаль газа.

Если после выполненных действий трактор не завелся, то процедуру запуска потребуется повторить. Это особенно актуально зимой во время сильных морозов.

Устройство отечественного трактора

Конструкция мотора

Агрегат комплектуется 4-тактным, двухцилиндровым дизельным двигателем Д-16, мощностью 16 л. с.

Двигатель работает по стандартной схеме в паре с системой воздушного охлаждения.

Среди других особенностей мотора выделяется:

Наличие предкамеры в головке цилиндров. Ее объем составляет примерно 35 % от общего объема камеры сгорания. Эта деталь предназначена для образования топливной смеси;
Наличие всего необходимого для повышения рабочей эффективности: кривошипно-шатунного устройства, механизма распределения газа, систем питания и смазки;
Применения алюминиевой крышки в качестве каркаса картера;
Наличие основного и синхронного валов отбора мощности.

Запуск мотора выполняется посредством стартера или при помощи буксировки – «пускач» у этого трактора отсутствует.

Технические характеристики трактора Т-16

Марка двигателя – Д16
Мощность – 16 л.с.
Скорость – от 3,72 до 19,5 км/ч
Габариты длина/ширина/высота – 3280/2500/2600 мм.
Колея регулируемая – от 1550 до 2000 мм.
Масса – 1685 кг.
Грузоподъёмность платформы – 750 кг.
Агротехнический просвет – 560 мм.
ВОМ – независимый 533 об/мин.

Двигатель трактора Т-16

Д16 – это четырёхтактный, двухцилиндровый дизель мощностью 16 л.с. с воздушным охлаждением. Его особенностью является использование предкамерного способа смесеобразования. Образуется предкамера полостью, которая запрессована в головку цилиндра в специальной вставке.

Мощность двигателя – 16 л.с.
Номинальные обороты – 1750 об/мин.
Диаметр цилиндра/ход поршня – 95/120 мм.
Расход топлива – 272 г/КВтч
Охлаждение – воздушное.
Тяговый класс – 0,6 т.

Цилиндр отливается из чугуна, с рёбрами охлаждения, всего их 17. Чугун используют высокопрочных легированных марок. Для точной установки цилиндров, на картере имеется центровочный пояс.

Материалом для изготовления головки цилиндра является серый чугун. Крепление её к цилиндру осуществляется с помощью четырех шпилек. Роль прокладки между головкой цилиндра и цилиндром выполняет медное кольцо.

Поршня отливаются из высококачественного алюминиевого сплава. Для увеличения объёма камеры сгораниям и улучшения смесеобразования в днище поршня сделано углубление.

Система смазки комбинированная, к мотылевым и коренным подшипникам коленвала масло по специальным каналам поступает под давлением, остальные детали смазываются методом разбрызгивания.

Пуск двигателя осуществляется с помощью стартера, непосредственно из кабины. Для облегчения пуска, установлен декомпрессор.

Коробка передач

Т-16 получил восьмиступенчатую (7 вперёд и 1 назад), механическую коробку передач. Валы в коробке, относительно продольной оси, имеют поперечное расположение. Такая конструкция позволила сделать её более компактной, а так же использовать цилиндрические шестерни при передаче вращения дифференциалу.

От силовой установки с помощью конической шестерни главного вала сцепления, крутящий момент передаётся на КПП. Специальный механизм блокировки, полностью исключает переключение скоростей, при не полностью выключенном сцеплении.

Т-16 имеет полунезависимый вал отбора мощности, расположен он в левой части корпуса главной передачи. Вращается вал со скоростью 533 об/мин, при номинальных оборотах работы двигателя. Приводится в движение ВОМ от вала, приводящего в движение муфту сцепления.

Ходовая и управление трактором Т-16

В состав ходовой входят рама, передний и задний мост, колеса. Рама Т-16 служит для установки различного оборудования. Это жёсткая сварная конструкция, состоящая из двух продольных труб, левой и правой, а так же поперечных переднего и заднего брусьев, соединяющих трубы.

В отверстие в переднем брусе запрессованы две втулки, которые служат опорой для оси качения моста. Сам передний мост состоит из балансира и двух поворотных кулаков вставленных в него. Задний мост ведущий.

Колеса ведущего заднего моста состоят из профилированного обода, диска и шины низкого давления. По внутреннему диаметру обода равномерно распределены и приварены стойки, к которым при помощи шести болтов крепится диск. К ступице колесо крепится на специальные болты, которые подходят как для передних, так и задних колёс.

Чтобы обеспечить хорошее сцепление протектора с поверхностью, необходимо следить за правильностью монтажа. Стрелка на покрышка должна быть направлена вперёд по ходу движения.

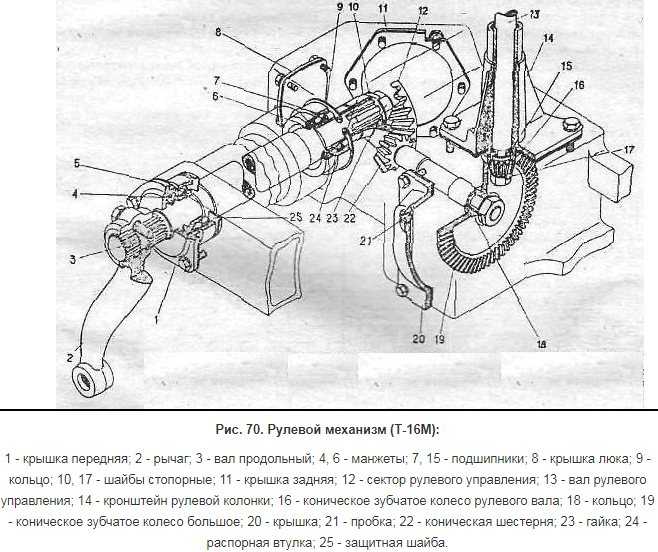

Рулевое управление

Рулевое управление на Т-16 может быть, как механическое так и с гидроусилителем. Рулевая колонка трактора крепится фланцем, на заднем брусе рамы. При механическом управлении усилия от рулевого колеса передаются на передние колеса с помощью системы карданных валов, шестерен и секторов.

При рулевом управлении с гидроусилителем, усилие от рулевого колеса передаётся на хвостовок дозатора, который в свою очередь направляет поток жидкости под давлением от шестерёнчатого насоса НШ, в ту или иную полость гидроцилиндра. Гидроцилиндр в свою очередь через поворотный рычаг, воздействует на колеса переднего моста.

Навесные орудия для трактора Т-16

Как свидетельствуют отзывы владельцев трактора Т-16, его можно эксплуатировать с широким спектром навесных орудий.

В аграрном секторе сельхозмашина используется для:

пахоты – сцепной механизм позволяет за несколько минут устанавливать на агрегат 1- и 2-корпусный плуг;
опрыскивания – для этого на трактор быстро устанавливается прицепной опрыскиватель;
скашивания травы – на сельхозмашину может монтироваться малогабаритная роторная косилка;
загрузки грузовых автомобилей – в передней части трактора вместо стандартного кузова можно установить погрузчик.

На трактор в комплектации Т-16 «Шассик» также может устанавливаться другая навеска: его можно эксплуатировать вместе с куном, ковшом, подметальной щеткой и отвалом для уборки снега.

Т-16 ХТЗСШ 1961-1967 годов выпуска технические характеристики, обзор, описание

Источник фото: dic.academic.ruФото Т-16

Технические характеристики Т-16, масса

Эксплуатационная масса	1 685 кг
Дорожный просвет	560 мм
Скорость движения вперед	5,0-15,6 км/ч
Количество передач (вперед/назад)	4/4

Особенностью трактора Т-16 является необычное расположение кабины и силового агрегата: двигатель находится сзади кабины, а она в свою очередь установлена перед кузовом. Такой вариант размещения позволяет хорошо видеть с водительского места рабочие органы и обрабатываемою зону.

https://youtube.com/watch?v=Z9mQl1OBLXc

Малые габариты, а также широкий ассортимент доступного навесного оборудования сделали трактор Т-16 популярным среди промышленных и сельскохозяйственных предприятий.

Двигатель

Модель двигателя	Д-16
Мощность	16 л.с. (13 кВт)
Расход топлива	274 г/кВт*ч
Частота вращения коленвала	1 750 кВт

Тип охлаждения 2-цилиндрового двигателя с непосредственным впрыском, которым оборудовались тракторы Т-16, — воздушное. Конструкция силового агрегата не позволяла установить предпусковой подогреватель. В связи с этим возникали проблемы с запуском двигателя при низкой температуре воздуха.

Расход топлива в 274 г/кВт*ч считается довольно низким: этого удалось достичь благодаря тому, что в силовом агрегате трактора Т-16 было использовано предкамерное смесеобразование.

Источник фото: agromania.com.uaСуществует две модификации трактора Т-16

Из особенностей конструкции дизельного двигателя Д-16 можно отметить, во-первых, его расположение (сзади), во-вторых, в качестве остова использован картер корпуса.

Модификации Т-16

С 1967 года на заводе в Харькове начали выпускать модель Т-16М, масса которой — 1,8 тонны. Ее основным отличием стало наличие замедлителя хода, с помощью которого минимальное значение рабочей скорости трактора составило 1,6 км/ч. Также модель оснащалась более мощным двигателем Д-21А (22 л.с./18,4 кВт). Производилась модель до 1995 года.

На смену ей пришел более легкий трактор Т-16МГ (1,7 тонны) с доработанным силовым агрегатом. Установка модернизированного двигателя позволила увеличить транспортную скорость модели до 40 км/ч.

Характеристики	Трактор Т-16	Трактор Т-16М	Трактор Т-16МГ
Модель двигателя	Д-16	Д-21А1	Д-21А1
Мощность	13,4 кВт (16 л.с.)	18,4 кВт (22 л.с.)	18,4 кВт (22 л.с.)
Номинальная частота вращения коленчатого вала	1 750 кВт	1 800 кВт	1 800 кВт
Расход топлива	274 г/кВт*ч	253 г/кВт*ч	253 г/кВт*ч
База	2 500 мм	2 500 мм	2 500 мм
Дорожный просвет	560 мм	560 мм	560 мм

Габариты

Характеристики	Трактор Т-16	Трактор Т-16М	Трактор Т-16МГ
Длина	3 820 мм	3 700 мм	3 700 мм
Ширина	2 000 мм	2 000 мм	2 500 мм
Высота	2 600 мм	2500 мм	2500 мм
Масса	1 685 кг	1 810 кг	1 795 кг

Техническое обслуживание

Продольная база трактора Т-16 составляет 2 500 мм. В сочетании с малым радиусом поворота это обеспечило высокую маневренность трактора при эксплуатации в ограниченном пространстве или в закрытом помещении.

Главным недостатком модели трактора Т-16 можно назвать конструкцию двигателя, которая не предусматривает установку предпускового подогревателя. Это чревато тем, что при температуре воздуха ниже минус 100С машина с большой долей вероятности не заведется.

Вторым недостатком можно назвать уменьшение числа производимых запчастей для этой модели. А это всегда чревато проблемами при ремонте машины.

Источник фото: commons.wikimedia.orgФото Т-16

Несмотря на наличие минусов владения данной моделью, плюсов гораздо больше. Это и низкая стоимость трактора, и рабочая универсальность, и хорошая ремонтопригодность. Большой выбор навесного оборудования для машины позволяет использовать его в абсолютно разных сферах деятельности.

Немаловажным является тот факт, что имеется возможность самостоятельного обслуживания Т-16. Несмотря на кажущуюся простоту конструкции, все узлы и агрегаты трактора обладают увеличенным рабочим ресурсом.

Аналоги

Исходя из основных технических характеристик, к числу аналогов можно отнести следующие модели: ХТЗ Т-16, МТЗ 320, МТЗ 320.4М, МТЗ 320.4, ВТЗ Т-25А, МТЗ 421, ХТЗ Т-25, МТЗ 410, МТЗ 311M, МТЗ 321M.

— с канала ильназ Галиев

Как завести трактор Т-16?

При этом порядок действий выглядит следующим образом:

Сначала потребуется проверить уровень топлива, моторного масла, а также количество жидкости в радиаторе охлаждения. Для этого в устройстве трактора предусмотрены сливные и заливные пробки. Они указаны на фото ;
После этого нужно найти тумблер, отвечающий за включение массы – он находится над штатным аккумулятором и имеет форму стандартной кнопки;
Один раз нажав на тумблер, водитель обеспечит подачу электрической энергии на все встроенные электроприборы трактора;
Затем нужно вытянуть на себя рычаг декомпрессии – он расположен в левой части кабины. В результате водитель приведет в действие вспомогательный мотор сельхозмашины;
После этого нужно включить устройство запуска основного двигателя – оно находится в передней части приборной панели и имеет вид небольшого рычага. С его поворачиванием начинает работать электрический стартер агрегата;
При исправном двигателе на его запуск у стартера уйдет не более 15 сек;
Спустя это время водителю потребуется потянуть рычаг предварительной декомпрессии вниз. В это же время нужно начать медленно давить на педаль газа.

Технические характеристики

Технические характеристики трактора Т-16 сделали его любимцем многих поколений фермеров. Из конструктивных особенностей устройства особенно можно выделить заднее расположение мотора. Тяговый класс 0,6. Размеры шин ведущих колес — 9.50-32, направляющих — 6.50-16. Грузоподъемность самосвальной платформы, расположенной в передней части кабины — 1000 кг.

Двигатель

Базовые тракторы Т-16 были оборудованы четырехтактным мотором с мощностью 16 л.с., более поздние модели были оборудованы двигателем Д-21А1 с 22 лошадиными силами. Этого мотора хватает для приведения в действие не только трактора Т-16, но и навесного оборудования, которое может весить до 150 кг. Оба мотора имеют воздушное охлаждение. На головках и боковых сторонах цилиндров расположены ребра, которые обеспечивают их охлаждение. Можно регулировать скорость воздушного потока при помощи поворотного диска в соответствующем канале.

1- счетчик моточасов; 2 — центрифуга; 3 — топливные фильтры; 4 — выпускной трубопровод; 5 — средний дефлектор; в — топливный насос; 7 — маховик; 8 — подогревательная свеча накаливания.

Расход топлива

Удельный расход топлива у «шассика» составлял 272 г/кВт в час.

На агрегате «шассика» использовался предкамерный метод смесеобразования. При этом предкамера формировалась специальной вставкой, впрессованной в головку цилиндров, и полостью, расположенной в головке. Предкамера занимала до 35% объема камеры сгорания.

Коробка передач

На минитракторе Т-16 установлена механическая коробка передач. На первых моделях было четыре положения для езды вперед, на последующих модификациях их количество было увеличено до 7. Ходовая и трансмиссия Валы коробки передач находятся под прямым углом по отношению к продольной оси. Благодаря этому удалось уменьшить размеры трансмиссии и машины в целом. Схема сцепления трактора Т-16 Сцепление включает в себя два однодисковых узла, которые предназначаются для передачи момента вращения на коробку передач и регулировку работы ВОМ. Ведущий мост – задний.

Гидравлическая система

Гидравлика тракторов состоит из шестеренного насоса, установленного на моторе, распределителя, исполнительных цилиндров и соединительных магистралей. На Т-16МГ установлено гидрообъемное рулевое управление, подключенное к основной магистрали.

Оборудование, которое используется на Т-16, устанавливается на раме перед кабиной. В сельском хозяйстве машина прекрасно сочетается с опрыскивателями, оборудованием для подкормки и внесения удобрений, косилками и стогомётами. Бороны и катки удобно цеплять на скобу, за передний поперечный брус, так чтоб борона располагалась между передними и задними колёсами.

Так же с трактором прекрасно агрегатируется различное коммунальное оборудование. Разные виды погрузчиков, включая самопогрузчик с кузовом самосвалом. Сварочное оборудование, помпы для воды, пилорамы.

Рулевое управление

Штампованная колонка прикреплена к фланцевой части заднего силового бруса рамы. В колонке установлены на подшипниках 2 вала, имеющих карданный узел соединения. На Т-16МГ колонка оборудована системой регулировки по длине и углу наклона. Настройка выполняется вручную, после этого шарнирное соединение зажимается фиксатором.

Ходовая система

Технические характеристики трактора Т-16

Сравнительно высокие заводские параметры популярного трактора сделали его практически универсальным агрегатом.

Характеристики сельхозмашины включают:

номинальная мощность двигателя – 16/25 л. с.;
длина хода поршня – 12 см;
скорость непрерывного вращения коленчатого вала – 1750 об/мин;
удельный расход топлива – 272 г/кВт/ч;
режимы работы КПП – 5 передних/2 задние скорости;
ширина колеи – регулируемая в диапазонах 1,55/2 м;
дорожный эксплуатационный просвет – 56 см;
скорость вращения встроенного ВОМ – 533 об/мин;
вес без навесного оборудования – 1,68 т.

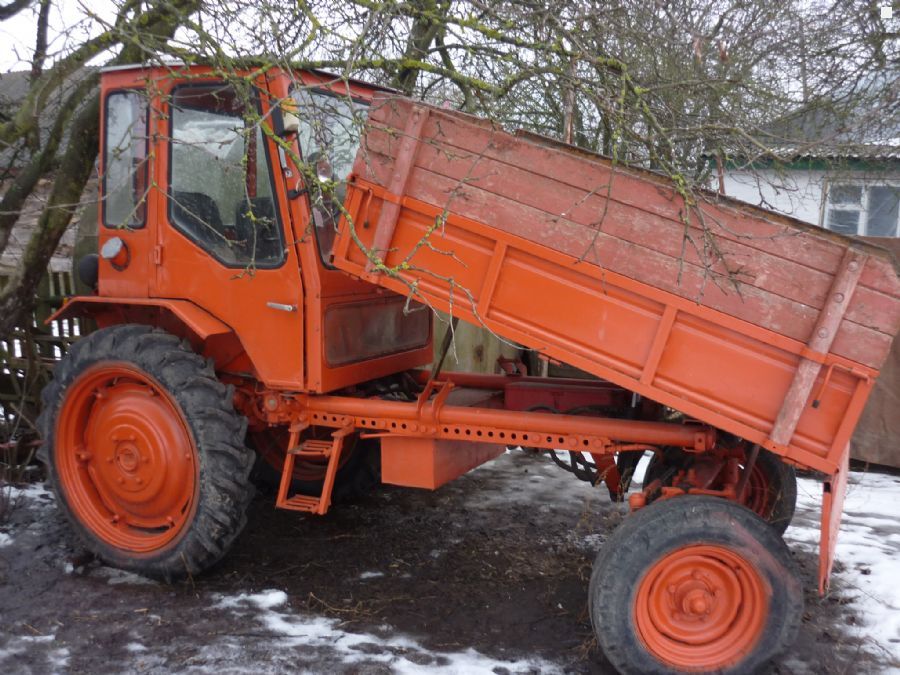

Трактор «Шассик» Т-16 обладает небольшими размерами, что позволяет использовать его на небольших территориях. Длина кузова сельхозмашины составляет 3,82 м, высота – 2,6, а ширина по колее – до 2 м.

Технические характеристики модели трактора Т-16М

Рулевой механизм Т-16М

Отличительная конструктивная особенность Т-16М – расположение двигателя и трансмиссии сзади. Передняя рама представляет собой сварную конструкцию и предназначена для размещения навесного оборудования. Такое решение улучшает обзор междурядий и упрощает контроль оборудования.

Смещённый центр тяжести на ось ведущих задних колёс обеспечивает надёжное сцепление с грунтом. Благодаря невысокой массе Т-16М не утрамбовывает пашню во время сельскохозяйственных обработок. Компактные размеры позволяют применять машину в условиях ограниченного пространства – на приусадебных участках, узких улицах, складских территориях, в портах, корабельных трюмах.

На тракторе установлена механическая коробка передач – 7 передних (из них одна замедленная) и 1 задняя скорость. Поперечное расположение валов позволило сократить габаритные размеры трактора. Муфта – замкнутая фрикционная, сухого типа. Рабочие органы и рулевое управление регулируются гидравлической системой.

Схема КПП трактора Т-16М

Дополнительная рабочая характеристика – возможность настройки ширины колеи, что позволяет выполнять сельскохозяйственные обработки (культивацию, прополку сорняков, обработку посевов от вредителей) с максимальной точностью и аккуратностью.

Схема топливного насоса трактора Т-16М

Основные значимые технические характеристики Т-16М:

габариты (длина/ширина/высота) – 1800*1550*2600 мм;
эксплуатационная масса – 1800 кг;
дорожный просвет – 560 мм;
минимальный радиус поворота – 3,5 м;
грузоподъёмность платформы – 1000 кг.

Особенности трансмиссии

Отечественная модель оснащается двумя парами колес разного диаметра. Задние колеса больше передних. Помимо этого трактор снабжен механизмом, позволяющим менять ширину колеи для каждой пары и смещать центр тяжести к задней оси агрегата. Перед этим потребуется снять выжимной подшипник и перевести каналы гидравлики. Благодаря этому, машину можно использовать с целью прополки грунта, опрыскивания от насекомых и окучивания. В независимости от того, сколько весит навесное оборудование, результат работы всегда будет отличным. Передача тяги к элементам ходовой выполняется при помощи механической системы, которая располагается в том же месте, где находятся номерные агрегаты трактора. В конструкцию этого устройства входит:

Однодисковое фрикционное сцепление замкнутого типа;
7-скоростная механическая КПП, изготовленная из прямозубых шестерней;
Сухие ленточные тормоза, работающие от механического привода.

Конструкция системы практически не имеет лишних элементов, благодаря чему, если и ломается, то ее достаточно легко отремонтировать самостоятельно. К примеру, владельцу не составит труда заменить дифференциал или выполнить ряд других ремонтных работ.

При необходимости можно повысить возможность агрегата проходить препятствия. Однако перед тем, как улучшить проходимость трактора, следует проверить исправность сцепления и коробки переключения передач.
