Особенности конструкции и технические характеристики Т-130
Сказалась и острая необходимость в технике такого класса. На момент запуска в серию трактора Т-130, технические характеристики машины выглядели многообещающе.
Двигатель
На первой модификации, получившей обозначение Т-130А, устанавливался разработанный ЧТЗ двигатель Д-130 (не путать с силовым агрегатом Владимирского завода, имеющим аналогичную маркировку). Особенности этого четырёхцилиндрового мотора:
- Нераздельная камера сгорания, изготовленная заодно с поршнем.
- Турбонаддув.
Это уже знакомый трактористам Д-108, устанавливаемый на Т-100. За счёт турбонаддува мощность возросла до 140 л. с., а расход топлива остался на прежнем уровне 175 г/л. с. в час.
Даже запуск с помощью бензинового двигателя ПМ-23, остался прежний. Описание техники рекомендует использовать для работы пускача бензин А-72, смешанный в пропорции 20:1 с дизельным моторным маслом.
Не все детали этих моторов взаимозаменяемы. Двигатель Д-160 нельзя устанавливать коленчатый вал от Д-130. Из-за увеличившейся мощности, деталь пришлось подвергнуть дополнительному упрочнению.
Вал старого образца не выдержит возросших нагрузок. Начиная с 1981 года, на смену Д-130 приходит мощный силовой агрегат Д-160, отличавшийся увеличенной степенью нагнетения и конструкцией некоторых узлов.
Расход топлива возрос, составив 180 г/л. с. в час, а вот фланец приводного вала КПП теперь приходилось менять ещё чаще.
Именно Т-130 этой комплектации встречаются сегодня в эксплуатации чаще всего. Даже при наличии пускового двигателя, запуск силового агрегата Т-130 при низких температурах – дело непростое. Не в последнюю очередь из-за не слишком удачной конструкции ПМ-23.
Трансмиссия
Серьёзным изменениям подверглась коробка передач. Новый агрегат имел 8 ступеней для движения вперёд и 4 для движения назад.
Но передаточные числа подобраны не слишком удачно. При старте с места и переходе с одной ступени на другую, у Т-130 случаются резкие рывки, жертвой которых в первую очередь становится фланец приводного вала КПП.
Ограниченный ресурс имеет и первичный вал. Снять коробку передач для ремонта непросто – вес превышает 500 кг.
Тут потребуется специальное оснащение и помощь других людей. В одиночку массивный агрегат не снимите.
Не добавляет надёжности и механизм поворота, включённый в состав трансмиссии. Раздельного изменения скоростей вращения гусениц оказалось сомнительным достоинством, а вот число быстро изнашиваемых деталей возросло, и вес трактора снова увеличился. Оставляет желать лучшего и ресурс фрикционов.
Подвеска
Задний мост наглухо приварен к лонжеронной раме. Отсюда и полужёсткая конструкция подвески с поперечной балансирной рессорой.
Недостаток можно было бы устранить, установив подрессоренное сиденье. Но таким новшеством трактор похвастать не мог.
Масса модели — 14320 кг. Для сравнения, колёсный трактор Т-30 весит в шесть раз легче. Несмотря на вес, машина относилась к тяговому классу 6 т.
Расширенные возможности
Вал отбора мощности, установка которого предусмотрена конструкцией машины, расширил список навесного оборудования.
Бульдозер стал универсальным. Кабина стала просторной, обзор улучшился, что упростило работу
Уделили внимание и акустическому комфорту, использовав в конструкции кабины новые шумоизоляционные материалы
Бульдозер Т-130. Технические характеристики | Спецтехника

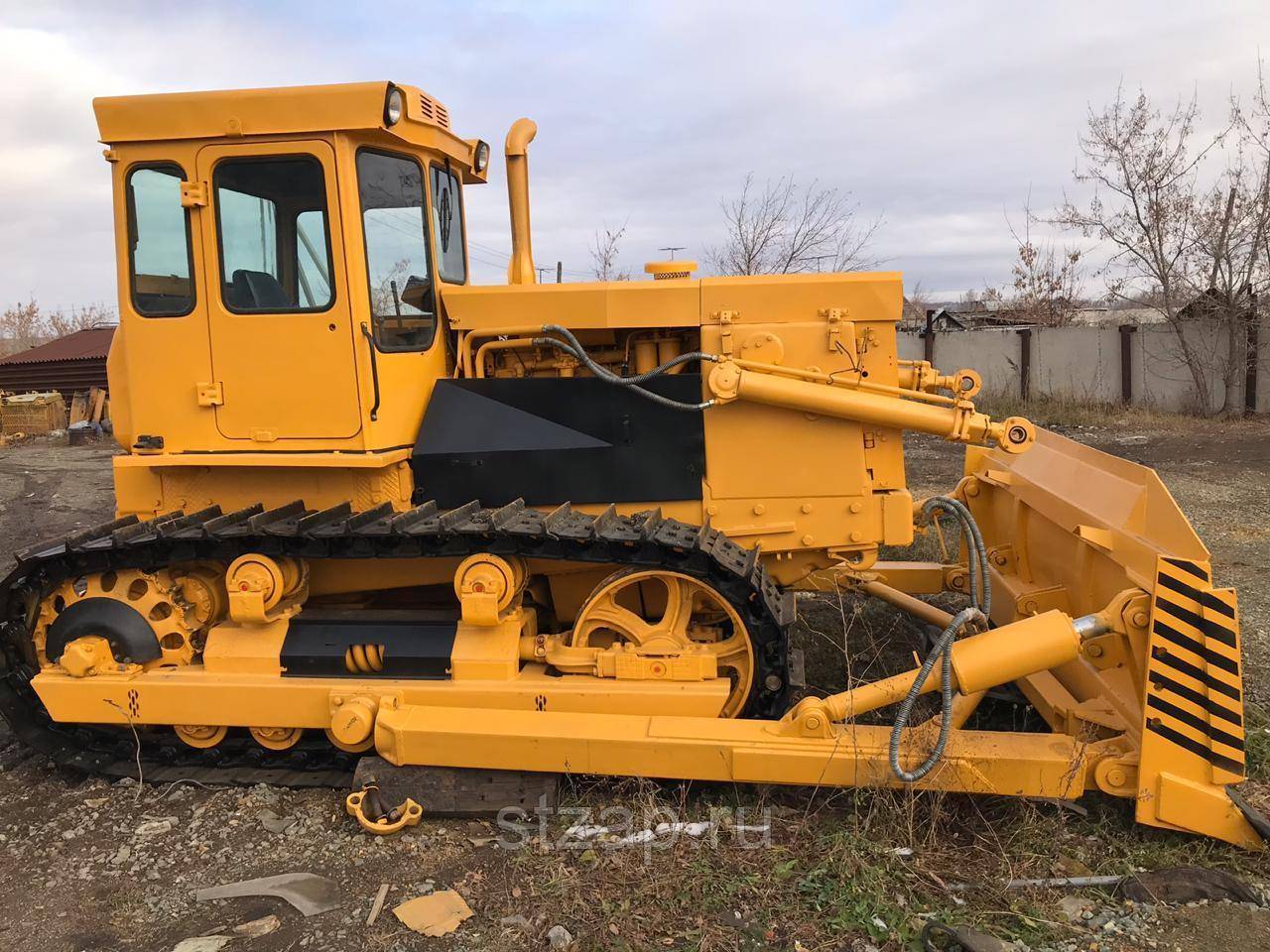

Гусеничный бульдозер Т-130 на базе трактора Т-130 общего назначения, класса тяги 60 кН (6 тс) в агрегате с навесными и прицепными машинами предназначен для выполнении землеройных, плантажных, мелиоративных, дорожных, планировочных и сельскохозяйственных работ (пахота, посев, сплошная культивация).
Изготовитель Т-130 — Челябинский тракторный завод. Начало серийного производства — 1969 год.
На бульдозере Т-130 установлен четырехцилиндровый, четырехтактный дизельный двигатель Д-160 с турбонаддувом, камерой сгорания в днище поршня и запуском от карбюраторного пускового двигателя с электростартером.
Трансмиссия механическая, многоступенчатая. Состоит из сухой, постоянно замкнутой муфты сцепления с двумя ведущими и двумя ведомыми дисками, четырехвальной коробки передач, конической передачи, многодисковых сухих бортовых фрикционов и двухступенчатых бортовых редукторов. Тормоза ленточные, двустороннего действия, плавающие, с фрикционными накладками, воздействующими на наружные барабаны бортовых фрикционов. В систему управления бортовыми фрикционами включены гидравлические сервомеханизмы.
Рама бульдозера Т-130 выполнена в виде двух лонжеронов, приваренных к корпусу бортовых фрикционов. Тележки гусениц сварные, опорных катков — пять, поддерживающих роликов — два. Натяжное колесо имеет гидравлический механизм натяжения. Гусеница составлена из штампованных звеньев, соединенных пальцами и втулками. Башмаки специального профиля прикреплены к звеньям. Бульдозер Т-130 оборудован раздельно-агрегатной гидросистемой, передней и задней навесками, маятниковым или жестким прицепным устройством. Возможна установка ВОМ (вала отбора мощности).
Технические характеристики бульдозера Т-130:
Номинальная эксплуатационная мощность двигателя: 117,7 (160) кВт (л.с.)Вместимость топливного бака: 290 л.Колея: 1880 мм.Продольная база: 2478 мм.Дорожный просвет: 415 мм.Ширина башмаков, мм 500Габаритные размеры:длина — 5193 мм.ширина — 2475 мм.высота — 3085 мм.Масса конструктивная: 14320 кг.
Ремонт и запчасти на бульдозер Т 130
Ремонт бульдозера ЧТЗ Т 130 до сих пор можно осуществить без особых трудностей, несмотря на то, что производство этого бульдозера прекращено более четверти века назад. Запчасти доступны благодаря взаимозаменяемости некоторых деталей от других моделей. Например, гусеница Т 130 заменяема гусеницей от Т 170. Кабина от некоторых более поздних моделей может быть полностью заменена. Не стоит также забывать о возможности установки восстановленных деталей на бульдозер 130. Но основным поставщиком запасных частей является ремонтный завод в составе ЧТЗ. Помимо поставки, ремзавод также заменяет старые узлы на вышедших из строя Т130 на новые. Немалую роль играет и невысокая стоимость запасных частей. И в целом стоимость бульдозера очень привлекательна, она в 5 раз меньше, чем цена на зарубежные тракторы-ровесники. Есть шанс приобрести даже новый экземпляр модели, расконсервированный из госрезерва.
То, что при наличии достойнейших и современнейших моделей бульдозерной техники по-прежнему пользуется спросом бульдозер Т 130, характеристика которого демонстрирует уверенно средние показатели, объясняется его низкой стоимостью, наличием запчастей и многофункциональностью.
Инструкция по эксплуатации
Для того, чтобы завести пусковой двигатель, нужно выполнить ряд действий:
- Открыть кран топливного бака;
- Нажать зажигание;
- Закрыть воздухозаслонку;
- Открыть дроссельную заслонку;
- Подкачать топливо;
- Включить стартер на 5 секунд;
- Установить пусковую рукоятку на гусенице;
- Медленно провернуть валик;
- Рукоятку резко повернуть;
- Приоткрыть воздухозаслонку.
Далее включают дизельный двигатель, действия при этом следующие:
- Повернуть ручку редуктора в замедленное положение;
- Повернуть ручку бендикса в состояние «включено»;
- Осуществить плавный запуск сцепления;
- В течение одной минуты провернуть коленвал дизельного двигателя;
- Включить сцепление;
- Ручку редуктора повернуть в положение ускорения;
- Выключить сцепление;
- В течение двух минут провернуть коленвал дизельного двигателя на ускоренной скорости;
- Рукоятку декомпрессора повернуть в положение работы;
- Подать топливо;
- Ручку акселлератора повернуть на середину;
- Выключить пусковой двигатель, убедившись, что дизельный работает.
Дизельный двигатель во время морозов нуждается в предварительном подогреве. В этих целях предусмотрен нагреватель ПЖБ-400Б, осуществляющий нагревание воды и масла. Сливные его краны и краны блока двигателя необходимо закрыть. Кран радиатора, используемый для слива, пробки горловины водяного радиатора, трубы нагревателя нужно наоборот открыть. Пока нагреватель работает, заслонка отопителя кабины должна быть закрыта.
Т-130: технические характеристики, обзор, описание
Источник фото: techstory.ruФото Уралтрак Т-130
В число основных элементов Т-130 входили двигатели Д-130/Д-160, оборудованные турбонаддувом, и механическая трансмиссия с постоянно замкнутой муфтой сцепления.
Количество передач — восемь вперед и четыре назад. По своей конструкции это была простая модель, а значит, с высокой ремонтопригодностью.
Базовый гусеничный трактор использовался в качестве промышленной и сельскохозяйственной техники.
Управление тормозами и поворотом у Т-130 выполнялось с помощью одного рычага. Еще одна особенность — один поддерживающий ролик в гусеницах вместо двух. Подвеска была выполнена полужесткой, с балансирной поперечной рессорой. Она изготавливалась из двух штампованных лонжеронов.
Максимальная скорость, которую мог развивать бульдозер при передвижении вперед, — 10,65 км/ч. Предельное значение при езде назад — 8,63 км/ч. Самое большое тяговое усилие достигалось при скорости в 2,6 км/ч. Тормоза конструкторы установили ленточного типа. Ширина стандартных башмаков составляла 500 мм.
Технические характеристики Т-130, масса
Вес бульдозера Т-130 составлял чуть более 12 тонн. Базовая версия характеризовалась удельным давлением на грунт на уровне 0,05 МПа.
| Масса конструкционная | 12 720 кг |
| Тяговый класс | 10 |
| Мощность двигателя | 140-160 л.с. (в зависимости от модели) |
| Удельное давление на грунт | 0,05 МПа |
| Гидравлическая система | 100 л |
Габариты
Габаритные размеры у рассматриваемого трактора составляли 5,2 м (длина), 2,5 м (ширина) и 3 м (высота).
| Длина | 5 193 мм |
| Ширина | 2 475 мм |
| Высота | 3 085 мм |
| Дорожный просвет | 415 мм |
| База | 2 478 мм |
| Колея | 1 880 мм |
Двигатель Т-130
Первые образцы, выпускавшиеся на Челябинском тракторном заводе, комплектовались 140-сильным двигателем Д-130. С середины 70-х годов бульдозеры начали оснащать более мощными дизелями Д-160, вырабатывающими до 160 л.с.
Источник фото: techstory.ruБолее поздние модели бульдозеров Т-130 оснащались двигателем Д-160
Нормативный расход топлива бульдозера составлял 244,3 г/кВт*ч. Машина комплектовалась топливным баком, вмещающим 290 л.
Тип дизельного двигателя Д-130: четырехцилиндровый, четырехтактный с камерой сгорания в днище поршня. Чтобы осуществить запуск дизельного двигателя, использовался вспомогательный карбюраторный мотор с электрическим стартером. Для пускового двигателя использовалась смесь бензина с моторным маслом.
| Марка двигателя | Д-130 |
| Диаметр цилиндра | 145 мм |
| Ход поршня | 205 мм |
| Удельный расход топлива | 244,3 г/кВт*ч |
| Топливный бак | 290 л |
| Система смазки двигателя | 32 л |
| Система охлаждения | 60 л |
Техническое обслуживание
Модели Т-130, Т-170, а также разработанные после них бульдозеры Т-10 и Т-11 имеют конструктивную преемственность. В том числе они схожи по габаритным размерам и своим весовым характеристикам.
Это позволяет производителю заявлять, что запчасти, подходящие для установки на уже снятые с производства машины, можно приобрести и сегодня.
Причем речь идет как об изготовлении или ремонте в заводских условиях комплектующих, так и о замене старых узлов на более современные и производительные.
Источник фото: techstory.ruФото Уралтрак Т-130 с двигателем
Одним из самых слабых мест т 130 считались бортовые фрикционы. Их конструкция была позаимствована у более старого трактора С-80 и отличалась весьма незначительным сроком службы.
Модификации
Трактор Т-130 был создан на основе модели Т-100, однако довольно сильно отличался от своего предшественника: базовая машина была подвергнута глубокой модернизации. Следующим же этапом развития бульдозерной техники производства «ЧТЗ-Уралтрак» стала модель Т-170 (главное отличие — увеличенная до 174 л.с. мощность).
Источник фото: ru.wikipedia.orgДлина бульдозера Т-130 составляла 5,2 метра
Покупателям предлагалось две версии бульдозера т 130: стандартная и болотоходная (Т-130Б) с более широкими гусеницами. Кроме этого, после оснащения соответствующим оборудованием базовый трактор использовался в качестве трубоукладчика, свайного копра, буровой установки и проч. Также была доступна версия для сельскохозяйственной отрасли (Т-170МГС).
Аналоги
Среди сходных по своим возможностям моделей можно назвать: УМЗ УРБ-10М.01, УМЗ УРБ-10М.01Б, УМЗ УРБ-10М.01Я, Балтиец БКУ-703Б, ЧТЗ Т-170, УралТракГрупп УТГ10, Ярстройтехника Д3-110, Резонанс Б421, ПТК К-703 МА-БК, ЧЗПТ Т10М П 5-катковый.
Особенности эксплуатации и обслуживания
К основным особенностям эксплуатации Т-130 относится его большая опорная поверхность — она дает оператору возможность использовать машину как средство для уплотнения грунтов, для съема земельных пластов большой площади. Высокий уровень проходимости на любой почве, большое тяговое усилие — неоспоримые преимущества этого вида техники.
Для безопасной эксплуатации гусеничного трактора следуйте рекомендациям, приведенным ниже:
- запрещается работать при: утечке топлива, жидкости из гидросистемы, повышенном давлении жидкости, с открытой дверцей кабины оператора;
- при работающем двигателе недопустима починка ключевых узлов трактора или навесного оборудования;
- при работе с техникой на наклонной поверхности на башмаки гусениц надеваются специальные шпоры во избежание соскальзывания трактора;
- недопустим резкий поворот при заглубленных в землю навесных орудиях;
- трактор с работающим двигателем нельзя оставлять без присмотра;
- используйте звуковой сигнал для оповещения о том, что трактор начал движение, если на строительной площадке находятся люди или животные.
Сроки ТО трактора Т-130
Поскольку все работающие модели Т-130 в настоящее время являются устаревшими, техническое обслуживание выполняется как для давно работающей техники, то есть, не реже, чем каждые 50-100 моточасов.
Технические характеристики трактора/бульдозера Т-130
Абсолютным бестселлером челябинского завода стал многофункциональный трактор Т-100М, знаменитая «сотка», обладатель многих мировых рекордов, в том числе и массовости: с 1963 по 1983 годы было сделано 412 145 таких машин. Трактор Т-130 — прямой потомок «сотки», разработанный и запущенный в серию в условиях продолжающегося производства Т-100М, усовершенствованный его вариант.
По сравнению со своим предшественником, трактор ЧТЗ Т-130 заметно прибавил в мощности. До 1981 года на него устанавливали дизельный двигатель Д-130, в 1981-1988 годах — силовую установку Д-160 мощностью 140 лошадиных сил. Естественно, выросла и масса трактора Т130 — до 30-ти тонн. Успешно была решена проблема эргономики в кабине.
Характерные особенности технического устройства трактора/бульдозера Т-130 — высокий запас прочности всех узлов и механизмов, надежность и неприхотливость, высокая ремонтопригодность и конструктивная преемственность моделей Т-100М—Т-130—Т-170.
Для потребителей это означает буквально следующее: запчасти на снятый с производства ЧТЗ Т-130 можно легко найти и в наше время. Возможность установки новых узлов на старые тракторы и бульдозеры не представляет проблемы.
Технические характеристики (таблица)
| Масса трактора/бульдозера Т-130, кг | 12720 |
| Тяговый класс, тс | 6 |
| Варианты двигателей | Д-130, Д-160 |
| Мощность, л.с. | 130 — 160 (зависит от года выпуска) |
| Тип двигателя | Многотопливный |
| Объем гидросистемы, л | 100 |
| Давление, производимое на грунт, МПа | 0,05 МПа |
| Потребление топлива, г/кВт*ч | 244,3 |
| Объем бака для дизеля, л | 290 |
| Объем бака для смазывающей жидкости, л | 32 |
| Объем бака для охлаждающей жидкости, л | 60 |
| Объем бака бортовых редукторов, л | 2*12 |
| Объем бака гидросистемы, л | 100 |
| Длина, мм | 5193 |
| Ширина, мм | 2475 |
| Высота, мм | 3085 |
| База, мм | 2478 |
| Клиренс (агротехнический просвет), мм | 415 |
| Ширина колеи, мм | 1880 |
Заправочные емкости ЧТЗ Т-130:
- топливный бак – 290 л;
- гидросистема – 100 л;
- охлаждающая система – 60 л;
- система смазки мотора – 32 л.
Характеристики для дополнительного оборудования тракторов ЧТЗ Т-130 (лопаты):
- Значение объема призмы, кубометры: полусферический отвал — 4,75, прямой — 4,28.
- Ширина, м: полусферический отвал — 3,31, прямой — 3,42.
- Регулировка угла (в градусах): 10.
- Заглубление, м: 0,44.
- Высота отвала при рабочем угле 55: 1,31.
- Подъем, м: Не больше 1,02.
- Погрешность при установке (перекос): 10 градусов (0,63 м).
Трансмиссия
Все конструкторские узлы трактора ЧТЗ Т-130 установлены на металлическую раму. Трансмиссия состоит из замкнутой муфты сцепления и двух дисков, КПП, конической передачи бортовых фрикционных механизмов. Рычаги управления подсоединены напрямую к коробке передач, из-за чего многие владельцы бульдозеры Т130 отмечают большую вибрацию внутри кабины.
На ЧТЗ Т 130 устанавливается гидромеханическая или механическая 8-ступенчатая трансмиссия, включающая 4-вальную коробку передач и муфту сцепления постоянно замкнутого типа. В состав трансмиссии также входит 2-ступенчатый бортовой редуктор, коническая передача и бортовые фрикционы. Коробка передач трактора Т-130 позволяет выбирать из 8 передних и 4 задних скоростей и развивать скорость до 12 км/час. При этом максимальное тяговое усилие (128,2 кН) бульдозер показывает на скорости в 2,6 км/час.
Для выполнения разворота трактора или бульдозера используются поворотная муфта, находящаяся на заднем мосту, и ленточный тормоз. ЧТЗ Т 130 обладает отличной маневренностью, развернуть машину можно почти на месте.
Наличие 4-хвальной трансмиссии на тракторе ЧТЗ Т-130 дает свои преимущества, ведь водитель сможет регулировать скорость при переключении 8 скоростей вперед и 4 скоростей заднего хода. Для максимальной производительности и получения тягового усилия ЧТЗ Т130 в указанных 128 кН придется двигаться со скоростью 2,6 км/час.
Аналоги
Аналогов бульдозера Т-130 немало. Прежде всего, это существенно усовершенствованная версия данной модели – бульдозер ТМ-10. Машина отличается большей маневренностью и производительностью, недостатки, присущие более старой модели, в ней отсутствуют.
Другим аналогом Т-130 является бульдозер Б10М и его различные модификации (Б10М 0111-1Е и другие). Данная модель несколько уступает ТМ-10.
Кроме того, имеются иностранные аналоги Т-130. Это модели Caterpillar D6R и китайские модели Shantui SD16 и Komatsu D65. Производительность последних, по заверению изготовителя, в два раза превосходит производительность Т-170. А Caterpillar D6R и вовсе заменяет три бульдозера Т-170. Правда, стоимость иностранных аналогов в 1,5-3 раза больше отечественных.
Кабина
В современных тракторах рабочее место – это сочетание комфорта и эргономики. Старые модели, к которым относится и трактор Т-130, лишены части этих преимуществ. Устройство кабины предназначено для двух человек, она оснащена регулируемыми по спинке сидениями. Расположение рычагов оптимальное, тянуться к ним не нужно (даже если механизатор – человек небольшого роста). Установлена система кондиционирования и отопления. Работать комфортно не только летом, но и зимой.
Для изготовления кабины трактора использовались высокопрочные материалы, устойчивые к сильному механическому воздействию и деформации. Уровень шума значительно снижен за счет комплексной установки резиновых уплотнителей. Большие стекла создают панорамный обзор и позволяют водителю держать под контролем текущую обстановку.
Недостатки – это вибрация, которая заметно ощущается внутри кабины. Помимо самой рамы, вибрируют и рычаги управления, что может создавать определенные сложности для неопытных механизаторов. Так же можете прочитать про Трактор Нью Холланд — Модельный ряд и технические характеристики.
Т-130 — Википедия
Материал из Википедии — свободной энциклопедии
| Т-130 | |
|---|---|
| Выпускался, гг. | 1969 — 1988 |
| Назначение | промышленный |
| Тип движителя | гусеничный |
| Тяговый класс, тс | (6) |
| Кабина | сзади |
| Двигатель | переднее |
| Длина, мм | 5193 |
| Ширина, мм | 2475 |
| Высота, мм | 3085 |
| Марка двигателя | Д-160 (до 1981 г. Д-130) |
Мощность, л.с. (кВт)
160 (118) (до 1981 г. 130)
Тип трансмиссии
механическая
Тип подвески
полужесткая
Способ управления поворотом
бортфрикционами и тормозами
Тормоза
бортовые
Гидрооборудование
фронтальные гидроцилиндры, задний гидроцилиндр, трехклапанный распределитель
Пневмооборудование
нет
Медиафайлы на Викискладе
Т-130 (Т-10.01, трактористы часто по традиции называют трактор Т-100, или даже С-100; разг. — «сотка») — советский сельскохозяйственный и промышленный гусеничный трактор, выпускавшийся Челябинским тракторным заводом. Является глубокой модернизацией трактора Т-100. Трактор выпускался в двух модификациях: обычной и болотоходной (Т-130Б) с увеличенной площадью гусениц.
Трактор используется в составе бульдозерно-рыхлительного агрегата, а также как базовая машина для трубоукладчика и свайного копра.
Дальнейшим развитием трактора Т-130 стала модель Т-170 с увеличенной до 174 л.с. мощностью двигателя.
Имеется сельскохозяйственная модификация Т-170МГС для пахоты рисовых полей.
Трактор имеет 8 передач.
Тракторы Т-130 и Т-170 заслуживают неоднозначной оценки. К их преимуществам следует отнести простую конструкцию и невысокую стоимость (по сравнению с тракторами аналогичного класса). В то же время к моменту начала массового производства конструкция трактора, «уходящая корнями» в 30-е годы уже серьёзно устарела. Механическая трансмиссия не позволяла полностью реализовывать мощность двигателя при работе с высокой нагрузкой и усложняла процесс управления трактором. Полужёсткая подвеска также не позволяла трактору реализовать тяговый потенциал двигателя ни за счёт скорости, ни за счёт тягового усилия. Срок службы бортовых фрикционов, не претерпевших изменений со времён трактора С-80 у трактора Т-130, а особенно у Т-170, оказался крайне малым. Запуск дизеля осуществлялся архаичным пусковым четырехтактным двухцилиндровым бензиновым двигателем, который, в свою очередь, было не так-то просто запустить, особенно в холодную погоду. Рычаги и педали управления, воздействовавшие непосредственно на элементы трансмиссии, при работе сильно вибрировали. Тракторы аналогичного класса, выпускавшиеся в эти годы за рубежом (США, Япония) уже имели в базовой комплектации гидромеханическую трансмиссию, эластичную подвеску, подрессоренную герметичную кабину, дистанционное управление трансмиссией и ходовой частью, исключавшее передачу вибраций на органы управления.
Рама разобранного трактора Т-130.
Ходовая часть и рулевое управление
Гусеничный трактор управляется серией рычагов, соединенных со сцеплениями (обратите внимание, что они работают недолго). Система соединения контактирует с различными валами и муфтами, которые в основном установлены на задней оси
Наличие ленточного тормоза позволяет машине вращаться вокруг собственной оси.
Подвеска трактора представляет собой полужесткий механизм, снабженный поперечной рессорой (эта часть состоит из двух лонжеронов). Движение возложено на четыре колеса, два из которых передние. Гусеницы состоят из одинарных звеньев, соединенных стальными штифтами.
Т-130
Трактор Т-130, бульдозер Т-130 (на базе трактора Т-10.01) — был разработан и введен в серийное производство на Челябинском тракторном заводе (ООО «ЧТЗ-Уралтрак») в г. Челябинске.
Трактор Т-130, бульдозер Т-130 советский сельскохозяйственный и промышленный гусеничный трактор, являющийся более модернизированной версией трактора Т-100.
Трактор Т-130, бульдозер Т-130 выпускается в двух модификациях: обычной и болотоходной (Т-130Б) с увеличенной площадью гусениц.
Бульдозер Т-130, трактор Т-130 ЧТЗ
Трактор Т-130, бульдозер Т-130 используется в составе бульдозерно-рыхлительного агрегата, в том числе и как базовая машина для трубоукладчиков ТР-12 и ТР-20, свайного копра.
Трактора и бульдозеры Т-130 представители самых массовых тяговых классов 10-15 т. Эти бульдозеры работают в самых различных сферах промышленности, а так же в дорожном и коммунальном хозяйстве, на лесозаготовках.
Трактор Т-130, бульдозер Т-130 отличается универсальностью, надежностью и простотой в эксплуатации.
Тракторы и бульдозеры Т-130 ЧТЗ имеют большой ресурс и повешенную ремонтопригодность, что позволяет эксплуатировать бульдозеры и трактора Т-130 в сложных климатических условиях.
Двигатель
Бульдозер Т-130, трактор Т-130 поставляется с четырехтактным дизельным двигателем Д-160/ Д-180, с турбонаддувом, мощностью до 180 л.с.
Двигатель Д-160 ЧТЗ
Двигатели Д-160 и Д-180 имеют следующие технические характеристики:
| Марка двигателя | Д180.111-1(Д-160.11) |
| Тип двигателя | Четырехтактный дизельный, с турбонаддувом, многотопливный |
| Мощность двигателя, кВт (л.с.) | 125 (170) |
| Удельный расход топлива, г/кВт*ч (г/л. с. ч .) | 218 (160) |
Масса бульдозера Т-130
Бульдозер Т-130, трактор Т-130 имеет следующие технические характеристики:
| Масса конструкционная, кг | 12720 |
| Дорожный просвет, мм | 415 |
| Тяговый класс | 10 |
| База, мм | 2478 |
| Колея, мм | 1880 |
Заправочные емкости
Характеристика заправочных емкостей бульдозера Т-130
| Топливный бак, л | 290 |
| Система охлаждения, л | 60 |
| Система смазки двигателя, л | 32 |
| Бортовой редуктор (каждый), л | 12 |
| Гидравлическая система, л | 100 |
Габаритные характеристики Т-130
Бульдозер Т-130, трактор Т-130 имеет следующие габаритные характеристики:
| Длина, мм | 5193 |
| Ширина, мм | 2475 |
| Высота, мм | 3085 |
| Удельное давление на грунт, МПа | 0,05 |
Навесное оборудование Т-130
Трактор Т-130, бульдозер Т-130 может быть укомплектован различным навесным оборудованием: прямой или полусферический отвал (лопата), одно- или многозубым рыхлителем (корчеватель).
Бульдозер Т-130 с прямым отвалом.
| Тип отвала | Полусферический | Прямой |
| Изменение угла резания и угла поперечного перекоса отвала | Винтовым и гидравлическим раскосами | |
| Объем призмы волочения, м3 | 4,75 | 4,28 |
| Ширина отвала, м | 3,31 | 3,42 |
| Высота при угле резания 55 град | 1,31 | 1,31 |
| Максимальный подъем, м | 1,02 | 1,02 |
| Максимальное заглубление, м | 0,44 | 0,44 |
| Максимальный перекос, м | 0,63 (10 град.) | 0,63 (10 град.) |
| Регулирование угла резания, град | 10 | 10 |
| Масса, кг | 2313 | 2240 |
Однозубый рыхлитель бульдозера Т-130
| Тип | Многозубый | Однозубый |
| Максимальное количество зубьев | 3 | 1 |
| Количество положений зубьев (по вертикали) | 3 | 3 |
| Максимальное заглубление, мм | 650 | |
| Угол рыхления, град.: | ||
| — с коротким наконечником | 45 | 45 |
| — с длинным наконечником | 30 | 30 |
| Масса, кг | 2245 | 1555 |
Тракторы и бульдозеры Т-130 заслуживают неоднозначной оценки. К их преимуществам следует отнести простую конструкцию и невысокую стоимость (по сравнению с тракторами аналогичного класса).
Характеристика трактора Т-130, бульдозера Т-130 ЧТЗ
Техническая характеристика трактора Т-130, бульдозера Т-130
Трактор Т-130, бульдозер Т-130 (на базе трактора Т-10.01) — был разработан и введен в серийное производство на Челябинском тракторном заводе (ООО «ЧТЗ-Уралтрак») в г. Челябинске. Трактор Т-130, бульдозер Т-130 советский сельскохозяйственный и промышленный гусеничный трактор, являющийся более модернизированной версией трактора Т-100. Трактор Т-130, бульдозер Т-130 выпускается в двух модификациях: обычной и болотоходной (Т-130Б) с увеличенной площадью гусениц.
Бульдозер Т-130, трактор Т-130 ЧТЗ
Трактор Т-130, бульдозер Т-130 используется в составе бульдозерно-рыхлительного агрегата, в том числе и как базовая машина для трубоукладчиков ТР-12 и ТР-20, свайного копра.
Трактора и бульдозеры Т-130 представители самых массовых тяговых классов 10-15 т. Эти бульдозеры работают в самых различных сферах промышленности, а так же в дорожном и коммунальном хозяйстве, на лесозаготовках.
Трактор Т-130, бульдозер Т-130 отличается универсальностью, надежностью и простотой в эксплуатации.
Тракторы и бульдозеры Т-130 ЧТЗ имеют большой ресурс и повешенную ремонтопригодность, что позволяет эксплуатировать бульдозеры и трактора Т-130 в сложных климатических условиях.
Двигатель
Бульдозер Т-130, трактор Т-130 поставляется с четырехтактным дизельным двигателем Д-160/ Д-180, с турбонаддувом, мощностью до 180 л.с.
Двигатель Д-160 ЧТЗ
Технические характеристики Д-160 / Д-180
Марка двигателя
Д180.111-1(Д-160.11)
Тип двигателя
Четырехтактный дизельный, с турбонаддувом, многотопливный
Мощность двигателя, кВт (л.с.)
125 (170)
Удельный расход топлива, г/кВт*ч (г/л. с. ч .)
218 (160)
Масса бульдозера Т-130
| Масса конструкционная, кг | 12720 |
| Дорожный просвет, мм | 415 |
| Тяговый класс | 10 |
| База, мм | 2478 |
| Колея, мм | 1880 |
Характеристика заправочных емкостей бульдозера Т-130
Заправочные ёмкости Т-130
Топливный бак, л
290
Система охлаждения, л
60
Система смазки двигателя, л
32
Бортовой редуктор (каждый), л
12
Гидравлическая система, л
100
Габаритные характеристики Т-130
Бульдозер Т-130, трактор Т-130 имеет следующие габаритные характеристики:
| Длина, мм | 5193 |
| Ширина, мм | 2475 |
| Высота, мм | 3085 |
| Удельное давление на грунт, МПа | 0,05 |
Навесное оборудование Т-130
Трактор Т-130, бульдозер Т-130 может быть укомплектован различным навесным оборудованием: прямой или полусферический отвал (лопата), одно- или многозубым рыхлителем (корчеватель).
Бульдозер Т-130 с прямым отвалом.
Тип отвала
Полусферический
Прямой
Изменение угла резания и угла поперечного перекоса отвала
Винтовым и гидравлическим раскосами
Объем призмы волочения, м3
4,75
4,28
Ширина отвала, м
3,31
3,42
Высота при угле резания 55 град
1,31
1,31
Максимальный подъем, м
1,02
1,02
Максимальное заглубление, м
0,44
0,44
Максимальный перекос, м
0,63 (10 град.)
0,63 (10 град.)
Регулирование угла резания, град
10
10
Масса, кг
2313
2240
Однозубый рыхлитель бульдозера Т-130
| Тип | Многозубый | Однозубый |
| Максимальное количество зубьев | 3 | 1 |
| Количество положений зубьев (по вертикали) | 3 | 3 |
| Максимальное заглубление, мм | 650 | |
| Угол рыхления, град.: | ||
| — с коротким наконечником | 45 | 45 |
| — с длинным наконечником | 30 | 30 |
| Масса, кг | 2245 | 1555 |
Тракторы и бульдозеры Т-130 заслуживают неоднозначной оценки. К их преимуществам следует отнести простую конструкцию и невысокую стоимость (по сравнению с тракторами аналогичного класса).
Достоинства и недостатки
Среди преимуществ данной модели трактора:
- Надежность и простота обслуживания. Все запчасти и запчасти находятся в свободном доступе.
- Универсальность. Трактор можно использовать на стройплощадках, в сельском хозяйстве, в различных отраслях промышленности.
- Техника исправно работает в сложных погодных условиях.
- Звукоизоляция и изоляция в кабине, что обеспечивает удобство и комфорт при работе.
- Экономный расход топлива.
- Небольшой вес и габариты.
- Нет сложностей с установкой дополнительного оборудования.
- Большой выбор навесного оборудования.
- Задний навески входит в комплект для сельскохозяйственных нужд.
- Трактор нагревает жидкости (топливо и масло).
- Оборудование оборудовано тентом для работы в летний сезон.
- При преодолении труднодоступных участков, бездорожья, грязи и льда трактор не опрокидывается. Это возможно благодаря широким и прочным гусеницам.
- Скорость передвижения.
- Техника отличается высоким уровнем безопасности.
- Высокое тяговое усилие.
- Низкая стоимость по сравнению с аналогичными моделями.
Недостатки технологии:
- Двигатель заводится не от аккумулятора, а от цилиндра.
- Полужесткая подвеска ограничивает тягу.
- Механическая трансмиссия снижает управляемость трактора.
- Низкий уровень эффективности.
- Ненадежные сцепления.
- Плохая работа бензинового двигателя перед запуском при низких температурах окружающей среды.
Почему так популярен Т-130
Несмотря на то что создали этот бульдозер в прошлом веке, его популярность не падает. Дело в том, что высокая проходимость и хорошие тяговые характеристики относятся к высшему классу.
Это незаменимая спецтехника при проведении больших объемов сельскохозяйственных работ. А большие мелиоративные площади вообще никак не смогут обойтись без применения такого бульдозера.
Все дело в том, что площадь опоры на грунт у этой модели очень широкая, за счет чего земля спрессовывается слабо.
В этой спецтехнике может быть установлено два вида трансмиссии:
- механическая – достаточно проста и имеет небольшой вес, однако может обеспечить высокий КПД, надежную работу и простую эксплуатацию;
- гидромеханическая – этот вариант можно автоматизировать, что значительно облегчит управление, сделает машину более надежной и долговечной.
Помимо модификации бульдозера, существует еще около 80 моделей и комплектаций трактора Т-130. Но так как все запчасти унифицированы, их можно использовать для любых трансформированных машин.
Кроме этого, базовая модель спроектирована так, что на конструкцию может быть установлено различное навесное оборудование: очиститель для снега, ковш экскаватора, лопата для переоборудования в бульдозер.
Помимо этого, оно может быть прицепным. При желании можно переоборудовать модель в грейдер.
Секрет мобильности спецтехники кроется в конструкции гусениц. Они имеют неразборные звенья, соединенные втулками и пальцами. Башмаки, которые подсоединены к звеньям, имеют специальный профиль.
Опорные детали также играют важную роль (они всегда в запасе у механиков). Все части гусеничной ленты изготавливаются из высокомарганцовистой стали и проходят закалку.
Одно из главных преимуществ – наличие раздельно-агрегатной гидросистемы, за счет которой производительность бульдозеров Т-130 становится выше.
Эти мощные агрегаты оборудованы двухместной металлической закрытой кабиной с круговым остеклением, в которой есть вентиляция, отопление, тепловая и звуковая изоляция.
Сейчас стало возможным сделать небольшие дополнения для удобства: специальный подогрев воздуха, замена кабины на тент летом.
Чтобы без проблем ездить по обледенелой дороге, можно установить шпоры, а чтобы не портить асфальтовое покрытие – специальные асфальтоходные башмаки.
Все это оборудование, которым может быть дополнена и оснащена такая спецтехника, как бульдозер Т-130, сейчас возможно приобрести в местах продажи запчастей.
О том, как модель Т-130, оснащенная бульдозерным отвалом, справляется с расчисткой площади под строительство здания, можно узнать из видео:
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
