Схема зарядки МТЗ-80
Данная схема цветная с описанием показывает, из каких элементов состоит система зарядки трактора МТЗ-80.
- Генератор, который является основным источником питания.
- Батареи аккумуляторные, свинцово-кислотные – выполняют роль резервного источника питания тракторного двигателя.
- Лампа индикации, которая загорается при том случае, когда при включении замка зажигания генератор не вырабатывает электрический ток.
- Блок предохранителей, защищающий электрическую цепь от короткого замыкания.
Генератор и АКБ подключаются «плюсовым» проводом, а «минус» выводится на металлический корпус.
Кабина оператора и пост управления
Производитель устанавливает на трактор МТЗ 80 металлическую кабину закрытого типа. Она установлена на резиновых подушках. Это снижает уровень вибрации передающейся от силового агрегата.
Кабина имеет систему вентиляции и автономный обогреватель. Для вентиляции салона открывается заднее стекло и люк, расположенный на крыше трактора. Нагрев воздуха в кабине происходит от жидкостного радиатора. Он включен в систему охлаждения двигателя. Циркуляцию воздуха через радиатор выполняет электрический вентилятор.
В салоне МТЗ 80 установлено кресло механизатора. Сидение установлено на амортизатор. Возможна регулировка кресла по высоте и углу наклона спинки. Это дает возможность установить необходимые параметры для человека любой комплекции.
Оператор управляет трактором при помощи рулевого колеса. Положение рулевого колеса регулируется вертикально. На передней панели кабины расположен блок приборов и контрольных ламп. Щиток приборов позволяет оператору контролировать работу систем и механизмов во время работы.
С правой стороны от рулевой колонки расположены рычаги управления гидравлической системой. Элементы управления расположены рядом с сидением механизатора. Это исключает необходимость тянуться к рычагам во время управления машиной.
На полу установлены педали сцепления, акселератора и тормоза. Тормозная система трактора раздельная с механическим приводом. Это дает возможность разворачивать его практически на одном месте.
Аналоги
Иностранные аналоги данной модели выпускают компании «Катерпиллар» или «Джон Дир». Однако они отличаются куда большей стоимостью.опять же известны довольно много модификаций МТЗ-80. Среди них модели:
- МТЗ-80.1 – с большой кабиной оператора и задним приводом;
- МТЗ-82 (МТЗ-82.1) – полноприводный вариант с малой (большой) кабиной оператора;
- МТЗ-82.1-23/12 – полноприводная версия с большой кабиной оператора, увеличенными фронтальными колесами и фронтальным мостом балочного типа;
- МТЗ-82Н – полноприводная модификация с уменьшенным клиренсом (400 мм), сиденьем, отклоняющимся от продольной оси в целях поддержания вертикальной посадки. Данный трактор предназначался для работ на склонах;
- МТЗ-82Р – использовался при возделывании рисовых полей;
- МТЗ-82К – полноприводный трактор с гидравлической функцией автоматической стабилизации, бортовыми качающимися редукторами и фронтальным мостом с параллелограммными рычагами. Использовался для работ на крутых склонах;
- МТЗ-80Х/80ХМ – хлопководческий трактор с одним управляемым колесом;
- Т-70В/С – модель 2-го тягового класса для возделывания винограда или свеклы (В/С). Отличался маломощным двигателем (70 «лошадей»);
- МТЗ-80/82В – вариант с реверсивным редуктором;
- МТЗ-82Т – овощебахчевая версия с увеличенным клиренсом.
Данные модели можно назвать аналогами начальной модификации МТЗ-80.
Источники
- http://spectehnika-info.ru/traktor-mtz-80/
- https://ProOgorod.com/selhoztekhnika/traktory/traktor-belarus-mtz-80
- https://SpecMahina.ru/traktor/mtz-80.html
- https://vsesaiti.ru/traktory/obzor-traktora-belarus-mtz-80-opisanie
- https://PrideSaratov.ru/selhoztehnika/mtz-80-tehnicheskie-harakteristiki.html
- https://mtz-80.ru/drugie-sistemy/massa-traktora-mtz-80-2019
- https://tractoramtz.ru/traktor/mtz-80-skolko-vesit-traktor-s-bolshoj-kabinoj-rashod-topliva-na-100-km-ves-i-obem-dvigatelya-shirina-i-moshhnost-tehnicheskie-harakteristiki.html
- https://FermerInform.ru/obzor-traktora-mtz-80/
- https://MachinSpec.com/selskoxozyajstvennaya/traktor/mtz-80.html
- https://evacuatornahabino.ru/spetstehnika/ustroistvo-traktora-mtz-80-tekhnicheskie-kharakteristiki-dvigatel-i.html
- https://TraktorBook.com/traktor-mtz-80/
- https://spectekhnika.info/traktor-mtz-80/
- https://TraktoraMira.ru/traktora/kolesnye-traktora/traktor-mtz-80.html
Устройство
Модель МТЗ-80 имеет комбинированное устройство, так как в передней части роль несущей конструкции играет передняя полурама, а в задней части с этой задачей справляется корпус трансмиссии.
Внешне агрегат обладает аккуратным внешним видом и небольшой шириной. Элементы подкапотного пространства прикрываются откидным щитком, служащим крышкой капота. За элементами подкапотного пространства находится кабина водителя. Так как она расположена над деталями трансмиссии, то для доступа к кабине установлена компактная подножка. Позади кабины расположен механизм навески и каналы гидросистемы для установки навесного гидравлического инвентаря.
8 – корпус понижающего редуктора и сцепления;14 – устройство компрессора;15 – насос для подачи топлива;16 – дизельный мотор;17 – бензиновый пусковой двигатель;18 – механизм задней навески;19 – коробка передач трактора;20 – редуктор пускового мотора.
Габаритные размеры
| Габаритные размеры, мм: | ||
| длина (по концам продольных тяг) | 3815 | 3930 |
| ширина (по выступающим концам полуосей задних колес) | 1970 | |
| высота: | ||
| по облицовке | 1615 | 1665 |
| по кабине | 2470 | |
| Продольная база, мм | 2370 | 2450 |
| Колея, мм: | ||
| по передним колесам | 1200-1800 | 1300-1800 |
| по задним колесам | 1350-2100 | |
| Дорожный просвет, мм: | ||
| под рукавами полуосей заднего моста | 650 | |
| под передней осью | 650 | – |
| под рукавами полуосей переднего моста | – | 650 |
| под задним мостом | 470 | |
| под корпусом переднего моста | – | 590 |
| Радиус поворота посредине следа внешнего переднего колеса при колее 1400 мм с подтормаживанием внутреннего заднего колеса, м | 4,1 | 4,3 |
| Конструктивная масса (с кабиной, но без дополнительного оборудования и балластных грузов), кг | 3160 | 3270 |
| Наибольшая масса буксируемого прицепа, кг | 12000 | 12000 |
| Наибольшая масса орудия навешиваемого сзади при установке дополнительных грузов на передний брус, кг | 900 | 900 |
| Углы подъема (спуска) без прицепа, град | 20 | 20 |
| Глубина преодолеваемого брода, м | 0,85 | 0,85 |
Кабина
Изначально Беларус 82 комплектовался так называемой малой кабиной. Первоначальное использование маленькой кабины помогло быстро освоить производство данного трактора. Относительными ее достоинствами можно считать:
- простоту конструкции;
- малый вес;
- небольшие габариты.
Все это позволяло легко снять кабину и выполнить необходимый ремонт в условиях сельских мастерских.
Но недостатков такая кабина имела гораздо больше. Прежде всего, она не могла обеспечить комфортабельные условия работы механизатора. Основными считаются:
- отсутствие обшивки и как следствие низкая шумоизоляция и слабая пылезащита;
- недостаточные размеры остекления и прежде всего высота заднего стекла не позволяли вести качественный обзор;
- отсутствия штатного отопителя;
- низкое качество электросхемы щитка приборов.
К основным таким операциям следует отнести:
- установка самодельного отопителя;
- монтаж войлочной обшивки;
- применение увеличенных боковых зеркал;
- установка самодельного дворника заднего стекла.
Но, выполненный самостоятельным способом тюнинг старой кабины трактора МТЗ 82 вносил локальные изменения в условия труда механизаторов, поэтому выпуск новой модификации трактора МТЗ с большой кабиной заметно повысил комфорт, и как следствие производительность труда механизаторов.
Навесное оборудование
Кроме работы с сельскохозяйственным оборудованием, трактора «МТЗ-82.1» широко используются в качестве базовых машин для выполнения самого широкого спектра работ в агрегате с бульдозерным, экскавационным, погрузочным, коммунальным и иным оборудованием в строительстве, коммунальном хозяйстве, промышленности, а также на транспортных работах и для привода различных стационарных машин.
от обширный, но далеко не полный список рабочего оборудования для агрегатирования с «МТЗ-82.1»:
- В сельском хозяйстве – плуги, бороны, культиваторы, сеялки, разбрасыватели удобрений, рыхлители и окучники, сенокосилки, пресс-подборщики, стогомёты, катофелесажалки/копалки, грабли-ворошилки, транспортные прицепы.
- В лесном хозяйстве – бревнозахваты, погрузчики.
- В строительном и коммунальном хозяйстве – фронтальные погрузчики, экскавационные навески, коммунальные и строительные бульдозерные отвалы, буровые установки, гидромолоты, подметально-уборочные машины, льдоскалыватели, прицеп-цистерны, пескоразбрасыватели, навесные вакуумные пылесосы, стрелы грузоподъёмные, шнекороторное оборудование для уборки снега.
Отличия в двигателе МТЗ 80Л и МТЗ 80
Мощность
Одним из основных отличий двигателя МТЗ 80Л от МТЗ 80 является увеличенная мощность. Если в МТЗ 80 установлен двигатель мощностью 81 л.с., то в МТЗ 80Л он увеличен до 85 л.с.
Рабочий объем
Рабочий объем двигателя МТЗ 80Л и МТЗ 80 одинаковый и составляет 4,75 литров. Однако, благодаря некоторым техническим изменениям в двигателе МТЗ 80Л, его производительность выше.
Экологические стандарты
Еще одно отличие между двигателями МТЗ 80Л и МТЗ 80 состоит в соответствии экологических стандартов. Двигатель МТЗ 80 соответствует нормам Евро-0, а МТЗ 80Л — нормам Евро-1.
Дизайн
Дизайн двигателя МТЗ 80Л немного отличается от дизайна МТЗ 80. Хотя оба двигателя имеют примерно одну и ту же конструкцию, у МТЗ 80Л есть дополнительные элементы в корпусе двигателя, которые повышают его эффективность и работоспособность.
Обслуживание
Для обслуживания двигателя МТЗ 80Л и МТЗ 80 используются одни и те же запчасти, однако у двигателя МТЗ 80Л присутствуют некоторые технические особенности, которые требуют некоторых специфических знаний и умений при проведении ремонта и технического обслуживания.
| Характеристика | МТЗ 80Л | МТЗ 80 |
|---|---|---|
| Мощность, л.с. | 85 | 81 |
| Рабочий объем, л | 4,75 | 4,75 |
| Экологические стандарты | Евро-1 | Евро-0 |
Ходовая часть
Устройство ходовой части трактора МТЗ-80 – это тележка, состоящая из сборных деталей, которые обеспечивают передвижение машины. Основу этой части составляют полурамный остов с подрессоренной передней подвеской, неведущий мост, колеса.
Остов считается основанием, объединяющим все сборные единицы. Общее устройство этого элемента трактора МТЗ-80 – полурама, блок сцепления, КПП, задний мост. Фронтальная часть остова дополнена витыми пружинами, которые расположены в шкворнях переднего моста.
Полурама сделана из литого бруса с двумя штампованными лонжеронами продольного типа. Для соединения рамы с корпусом сцепления к балкам привариваются кронштейны. Полурама служит основанием для опоры двигателя, радиаторов, ГРУ передних колес.
Передний не ведущий мост отвечает за движение колес. В него входит литая стальная балка, соединенная с выдвижными трубами, поворотные цапфы ведущих колес и рулевая трапеция. При помощи шарниров балка соединяется с остовом. Это позволяет переднему мосту качаться в вертикальной плоскости, что обеспечивает стабильность колес на неровной дороге. Регулируя расположение выдвижной трубы и балки моста, меняют ширину колеи.
Поворотная цапфа – это вал, запрессованный в полуось колеса с дополнительной фиксацией снизу. Балка подрессорена пружинами, входящими в кронштейны выдвижных кулаков. Вал поворачивается на двух втулках: верхняя запрессована в кронштейн, а нижняя прикреплена к нему болтами. Через эти детали передается нагрузка от остова.
Ступица колеса – чугунная отливка с фланцем и парной расточкой под подшипники. При помощи болтов диск прикреплен к фланцу. Для вращения ступицы ставят роликовые конические подшипники. Их внутренние обоймы опираются на полуоси, а наружные прессуются в расточки ступицы. Подшипники затягиваются гайкой. Чтобы предупредить ее отвинчивание в результате проворачивания внутренней обоймы подшипника, между двумя этими деталями ставится шайба с усом.
Устройство колеса трактора МТЗ-80 – неразъемный стальной обод с диском и пневматическая шина. Колесо крепится к ступице при помощи диска. В средней части обода сделано углубление: такое устройство предполагает упрощенный ремонт колес трактора МТЗ 80 в случае монтажа и демонтажа шин.
Устройство трактора МТЗ-80
Сельхозмашина МТЗ в 80-й модификации выделяется высоким качеством комплектующих и сборки. Она прекрасно сбалансирована, что делает модель устойчивой как при езде по прямой дороге, так и при передвижении по бездорожью.
Трактор Беларусь МТЗ-80 оборудован усиленной ходовой частью тележечного типа. Этот узел разработан таким образом, чтобы совместить в себе высокую эффективность и простоту конструкции. Задний мост ходовой части оснащен механизмом блокировки дифференциала, который делает сельхозмашину более маневренной. Передний мост в конструкции агрегата – ведомый, и в нем блокировка дифференциала не предусмотрена. Запчасти ходовой агрегата изготовлены из кремниевого усиленного сплава с добавлением керамических компонентов. Это делает их более стойкими к нагреву, трению и коррозии. Детально о конструктивных особенностях ходовой агрегата расскажет фото.
Для постоянного контроля за работой ходовой части в оснащении трактора предусмотрено сцепление, состоящее из вала силовой передачи и корзины. Муфта зубчатого типа регулирует и поддерживает работу механизма при его эксплуатации под переменными и постоянно высокими нагрузками.
В зависимости от комплектации сельхозмашина МТЗ-80 может быть колесной или гусеничной. Колесный трактор МТЗ-80 показывает более высокую скорость движения и маневренность. Агрегат, в оснащение которого входят гусеницы, более проходимый и устойчивый на рыхлой почве.
Для возможности установки на трактор разных видов активной и пассивной навески в его фирменной комплектации предусмотрена раздельно-агрегатная гидравлика, оснащенная встроенным увеличителем сцепной массы и силовым позиционным регулятором. Гидравлическая система состоит из 3 двухсторонних цилиндров, шарнирного 4-звенника с 3-точечным соединением, а также масляной помпы, перекачивающей до 45 л жидкости в минуту.
За маневрирование и остановку в оснащении агрегата МТЗ-80 отвечает усиленная тормозная система. Она дополнена стояночным тормозом, позволяющим неподвижно зафиксировать сельхозмашину на склоне.
В комплектацию трактора МТЗ-80 входит фирменное электрооборудование, которое питает энергией электрический стартер, световую и звуковую сигнализацию, встроенные измерительные приборы. Качественная электропроводка обеспечивает непрерывное напряжение в 12В.
Для более комфортной работы на участке трактор оснащен шумоизолированной просторной остекленной кабиной. В ней находятся мягкое водительское кресло, встроенные системы отопления и вентиляции, а также органы управления, представленные рулем, рычагом КПП и рычагами управления навеской. Рулевое управление и все необходимые для работы тумблеры находятся в непосредственной близости к рукам водителя.
Двигатель трактора МТЗ-80
Сельхозмашина оснащена дизельным 4-тактным двигателем средней мощности, вращающимся на скорости до 220 об/мин. В устройство мотора входят 4 цилиндра диаметром 11 см и рабочим объемом 4,75 л. Во время запуска ДВС цилиндры приводятся в действие в порядке 1-3-4-2.
В устройство мотора входит кованый поршень, диапазон хода которого составляет 12,5 см. Для перекачки горючего двигатель оборудован 4-плунжерной помпой с предварительной подкачкой перед запуском.
За непрерывную работу мотора в условиях высоких температур отвечает эффективная система охлаждения жидкостного типа. Она стабилизирует работу мотора и автоматически сбрасывает обороты при достижении максимально допустимых рабочих температур.
Коробка передач трактора МТЗ-80
В штатном оснащении модель МТЗ-80 комплектуется механической трансмиссией. Встроенная КПП оборудована фирменным понижающим редуктором, передаточное число которого составляет 1,36. Для эффективной загрузки работающего мотора производитель предусмотрел возможность переключения скоростей трактора в диапазоне 18 передних и 4 задних передач.
В комплектацию трансмиссионного механизма сельхозмашины входит штатный ходоуменьшитель, работа которого направлена на снижение рабочей скорости в целях экономии потребляемого топлива. Максимальная скорость движения не загруженного трактора составляет 33,5 км/ч.
Краткое описание модели
Колёсный универсальный трактор с задним ведущим мостом тягового класса 14 кН (1,4 тс) МТЗ-80 — базовая модель семейства тракторов «Беларусь» Минского тракторного завода. Одновременно с началом выпуска МТЗ-80, запущено производство и его модификации с двумя ведущими мостами — трактора МТЗ-82.
Конструкция тракторов МТЗ-80 (82) является продуктом глубокой модернизации выпускавшихся ранее семейства тракторов МТЗ-50.
Первый прототип МТЗ-80 датирован 1970 годом. Степень унификации деталей и сборочных, оборотных единиц у МТЗ-50 и МТЗ-80 достигает 70 %.
Трактор построен по традиционной для МТЗ компоновке: полурамная конструкция — остов с узлами силовой передачи, переднее расположение двигателя, задние ведущие колёса увеличенного диаметра, передние управляемые колёса меньшего диаметра. Трактор МТЗ-80 имеет привод только на задние колёса, а трактор МТЗ-82 — полный привод.
Тракторы выпускаются в нескольких модификациях, отличающихся друг от друга типом и передаточными числами трансмиссии, способом пуска двигателя, «привязочными местами» для навесного оборудования и внешним оформлением, типом используемой резины, величиной агротехнического просвета и мощностью двигателя.
Сфера применения тракторов МТЗ-80 (82) достаточно обширна. Они могут использоваться на различных работах и агрегатируются с навесными, полунавесными, прицепными и стационарными машинами. Большое количество машин и механизмов предназначенных для работы с трактором имеются у фермерских хозяйств и различных предприятий. Широкий ассортимент навесного оборудования и агрегатов представлен на рынке огромным количеством производителей.
Основное назначение тракторов МТЗ-80 (82) — комплексная механизация возделывания и уборки так называемых пропашных сельскохозяйственных культур (кукуруза, сахарная свёкла, картофель, подсолнечник, овощебахчевые и др.).
Другая область применения — работы общего назначения. Тракторы МТЗ-80 (82), обладая довольно высокими для тракторов скоростными данными, оснащенные пневмосистемой и светосигнальной аппаратурой, могут выполнять значительные по объёму транспортные работы, успешно конкурируя в тяжелых дорожных условиях с грузовыми автомобилями.
В 1970-х — 1990-х годах на тракторы устанавливались дизельные двигатели Д-240 с запуском от электростартера или Д-240Л с запуском от бензинового двухтактного карбюраторного пускового двигателя (пускача). Тракторы с двигателями Д-240Л обозначались как МТЗ-80Л и МТЗ-82Л.
Наряду с ДТ-75 и Т-40 является одним из самых распространённых тракторов на территории бывшего СССР.
Минским тракторным заводом успешно продаются во всём мире, разработанные на базе МТЗ-80 тракторы, приспособленные для работы в различных климатических зонах и сконструированные под решение различных задач в сельском и коммунальном хозяйствах, строительстве и транспортном кластере.
Коробка передач трактора МТЗ 80
Для переключения скоростного режима в комплектации моделей Беларусь МТЗ-80 предусмотрена 9-ступенчатая 2-диапазонная коробка переключения передач, оборудованная высококачественным понижающим редуктором. Наличие такой КПП позволяет трактору передвигаться на любой из 18 передних и 4 задних скоростей.
При необходимости агрегат можно оборудовать ходоуменьшителем. Задний мост управляется, в зависимости от модификации трактора, механическим или гидравлическим приводом. Модели тракторов, сошедшие с конвейера в последние годы выпуска, комплектуются гидравлической коробкой переключения передач.
Трансмиссия
Трансмиссия трактора МТЗ-80 состоит из коробки передач, системы сцепления, ВОМ. В базовой комплектации машины имеют механическую трансмиссию с двухдиапазонной коробкой передач с понижающим редуктором. КПП представляет собой двухступенчатый четырехвальный шестеренчатый редуктор. Он собирается в цельном картере, размещенном между корпусом заднего моста и понижающим редуктором.
Крышка левого люка корпуса коробки передач может быть заменена боковой ВОМ или ходоуменьшителем. Правый люк заменяют раздаточной коробкой.
Современные модели машин 80-й серии могут оснащаться КПП с гидроподжимными муфтами. Переключение скоростей происходит посредством подачи давления масла на муфту. Работа самих муфт при этом осуществляется через золотник гидрораспределителя.
Сцепление обеспечивает передачу крутящего момента от двигателя на элементы трансмиссии. У 80-й модели тракторов сцепление однодисковое постоянно замкнутое, располагается в отсеке корпуса, который соединяет КПП и двигатель. Общая схема устройства этой части трансмиссии трактора МТЗ-80 – нажимной диск, маховик двигателя, соединенный при помощи пальцев, гаек и втулок штампованный опорный диск.
Ходовая часть
Передний не ведущий мост трактора МТЗ-80
Передний мост МТЗ-80 включает подвеску полужесткого типа и балансир, который имеет способность дублировать понижение и повышение ландшафта, независимо от расположения заднего моста и корпуса машины.
Крепление колесного механизма на жесткой задней подвеске производится на ведущих осях при помощи соединений на основе клемм. Это способствует изменению показателя ширины колеи в отрезке от 1350 мм до 2095 мм бесступенчато. Передняя колея имеет каскадную регулировку с показателем шага в 1 см.
Для более комфортного управления и работы тракториста агрегат оборудован усилителем руля гидравлического типа, функционирующим по аналогии с любым автомобильным ГУРом.
Какие есть модификации
На основе базовой модели МТЗ 82 изготовлялись следующие модификации трактора:
- МТЗ 82.1 с коническими редукторами в приводе переднего моста;
- МТЗ 82.2, отличающийся использованием планетарных редукторов в ступицах переднего моста;

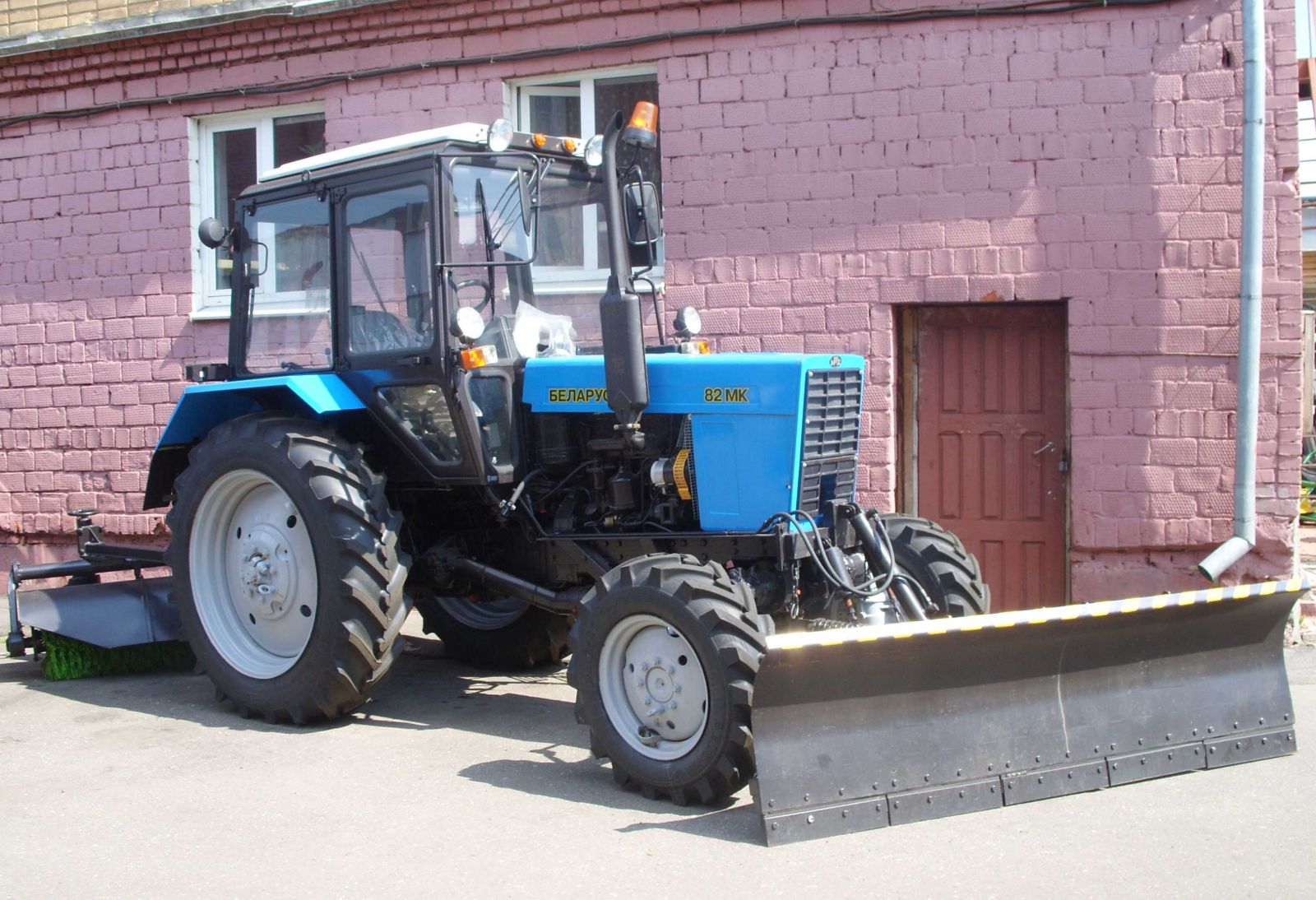

- шасси МТЗ 82 МК, предназначенное для установки коммунального оборудования;
- МТЗ 82 Р, созданный для обработки рисовых плантаций;
- версия МТЗ 82 Н, предназначенная для длительной работы на склонах с уклоном до 8°;
- модификация МТЗ 82 К, допускающая работу на крутых косогорах;
- трактор МТЗ Л 82.2, оснащенный защитной клеткой кабины для работы в лесном хозяйстве;
- Беларус 820, отличающийся обновленным оформлением кабины и капота.
Трактор МТЗ 82.1.
Гусеничные трактора Беларус МТЗ 2103 от официального дилера
Гусеничный трактор Беларус МТЗ 2103 относится к 4 классу тягловой техники. Компоновка — классическая, с передним расположением двигателя. Поэтому ВОМ и навесное оборудование монтируются в задней части трактора. Спереди может быть закреплен ковш, предназначенный для расчистки дорог, территорий и т.д. В первую очередь МТЗ 2103 предназначен для ведения сельскохозяйственных работ на больших площадях и участках, подъезд к которым затруднен. Однако он широко используется при проведении строительных и дорожных работ, при лесозаготовках. Преимущества и особенности модели Беларус 2031:
- Работа со всеми видами почв, в том числе и с тяжелыми;
- Специальные гусеницы, не повреждающие плодородный слой;
- Мощный двигатель с современной системой охлаждения;
- Емкие топливные баки и экономичный расход ГСМ;
- Унификация многих узлов с другими моделями Минского тракторного завода;
- Современное рабочее место водителя, оборудованное кондиционером;
- Доступная, по сравнению с западными аналогами, стоимость;
- Феноменальная надежность и неприхотливость при любых условиях эксплуатации.
Не стоит забывать и об общих особенностях продукции Минского тракторного завода — высокой ремонтопригодности, дешевизной в обслуживании, длительным сроком эксплуатации. МТЗ 2103 — недорогая и надежная машина для российских реалий.
“ПроИмпорт” — льготные условия продажи тракторов Беларусь 2103
Мы — официальный дилер Минского тракторного завода в России, поэтому предлагаем своим клиентам одни из самых выгодных условий для покупки техники:
Главная выгода от сотрудничества с нами — вы экономите не только при покупке спецтехники, но и во время ее эксплуатации. Этому способствует гарантийное и послегарантийное обслуживание, минимизирующее простой техники, и большой выбор недорогих запасных частей. не тратьте лишних денег, они могут пригодиться для развития вашего бизнеса.
Трактор Беларус МТЗ 2103 — технические характеристики, фото
На нашем сайте представлены подробные технические характеристики тракторов Беларус МТЗ 2103, а так же имеются отзывы покупателей об особенностях их эксплуатации. мы уверены, знакомство с ним поможет вам принять верное решение и выбрать именно тот трактор, который необходим для вашего предприятия. Остались вопросы по ТТХ, цене, условиям доставки и обслуживания? Закажите услугу “Обратный звонок”. Наш консультант перезвонит уже через 28 секунд и предоставит полную информацию. Услуга бесплатная. Время предоставления — с 9:00 до 18:00 по Москве. Ждем ваших заявок!
Руководство по эксплуатации трактора МТЗ 2103
| Общие данные | |
| Масса конструкционная, кг | 9640 |
| Масса эксплуатационная, кг | 10500 |
| База , мм | 2300 |
| Габаритные размеры: длина, мм | 6200 |
| Габаритные размеры: ширина, мм | 2100 |
| Габаритные размеры: высота, мм | 2950 |
| Колея, мм | 1600 |
| Наименьший радиус поворота, м | 3.1 |
| Дорожный просвет, мм | 360 |
| Удельное давление на грунт, кПа | 44 |
| Емкость топливного бака, л | 500 |
| Двигатель | |
| Марка | ММЗ |
| Модель | Д-260.4S2 |
| Тип | 4-х тактный, дизельный с турбонаддувом |
| Число цилиндров | 6 |
| Диаметр цилиндра, мм | 110 |
| Ход поршня, мм | 125 |
| Рабочий объем, л | 7,12 |
| Мощность номинальная, кВт (л. с.) | 156(212) |
| Коэффициент запаса крутящего момента, % | 15 |
| Удельный расход топлива при эксплуатационной мощности, г/кВт.ч | 227 |
| Удельный расход топлива при номинальной мощности, г/кВт.ч | 240 |
| Электрооборудование | |
| Мощность генератора номинальная, кВт | 1.5 |
| Номинальное напряжение электропотребителей бортовой электросети, В | 12 |
| Номинальное напряжение системы электропуска, В | 24 |
| Трансмиссия | |
| Муфта сцепления | сухая, двухдисковая |
| Коробка передач | Механическая, 4-х-ступенчатая, 6-ти-диапазонная |
| Число передач вперед/назад | 16/8 |
| Задний мост | |
| Тип моста | Составной |
| Тип колесного редуктора | Цилиндрический |
| Тип дифференциала | Неблокируемый |
| Привод ЗМ | Постоянный |
| Тормоза | |
| Рабочие | Дисковые, работающие в масле |
| Стояночные | Дисковые, работающие в масле |
| Вал отбора мощности | |
| Задний ВОМ | + |
| -задний ВОМ независимый I (при номинальной частоте двигателя), об/мин | 540 |
| -задний ВОМ независимый II (при номинальной частоте двигателя), об/мин | 1000 |
| Рулевое управление | |
| Тип | Гидрообъемное |
| Тип механизма поворота | Двухпоточный дифференциального типа |
| Гидронавесная система (ГНС) | |
| ГНС задняя | + |
| -тип задней ГНС | Раздельно-агрегатная |
| -грузоподъемность на оси шарниров нижних тяг задней ГНС , кгс | 8000 |
| -количество гидровыводов задней ГНС | 8 |
| Гидросистема | |
| Тип насоса | Шестерный |
| Максимальное давление, МПа | 20 |
| Производительность насоса, л/мин | 45 |
| Емкость гидросистемы, л | 80 |
| Ходовая система | |
| Тип | Гусеничная, с резаноармированными гусеницами |
| Ширина гусеницы, мм | 500 |
mtzpro.ru
Проверка исправности работы
Чтобы быть уверенным в используемом агрегате, целесообразно проверять его на работоспособность перед каждым использованием. С этой целью применяется специальная контрольная лампа. При активации зажигания трактора она должна гореть, а при успешном запуске двигателя сразу же гаснуть.
Лампа может выключаться только после увеличения частоты вращения коленвала. Если же этого не происходит, речь идет о наличии неисправностей в работе генератора. Для этого следует отключить двигатель, после чего придерживаться следующей инструкции:
- Проверить степень натяжения ремня генератора, скорректировать его при необходимости.
- Соединить минусовой провод от аккумулятора с клеммой «М», а другой — с «В».
- Включение лампы на данном этапе свидетельствует о неисправности выпрямителя.
- Далее «-» от аккумулятора потребуется соединить с клеммой переменного тока, а «+» с клеммой «В». Если лампа будет гореть, имеет место пробивание диода выпрямителя.
Также можно совместить «+» от батареи с клеммой переменного тока, а «-» с «М» генератора. При включении лампы проблема скорее всего кроется в кротком замыкании обмотки статора либо пробивании диода.
