Как сделать трактор из Жигулей своими руками

Первый спек-лист

Вначале он добился, как тогда казалось, предела мечтаний. С помощью коленвала от «Нивы» и укороченных шатунов доработал штатный 1300-кубовый мотор 21011 до объема 1700, поставил впрыск вместо карбюратора, убрал ручки дверей и установил спортивные сиденья. Со временем он все больше и больше дорабатывал машину.

К третьему курсу института МАМИ, где он, кстати, получил специальность инженера-конструктора, Денис выкатил из гаража 2106 с турбомотором в 250 сил, рулевой рейкой от ИЖа «Оды», относительно неплохими тормозами и вварным каркасом безопасности. Юный инженер сразу понял, что такая комплектация для «жигулей» не предел. И стал каждую зиму дорабатывать и двигатель, и ходовую часть. Комплектующие для спек-листа подбирались на основе личного опыта, изучения интернет-форумов и советов друзей.

Подготовительный этап работ

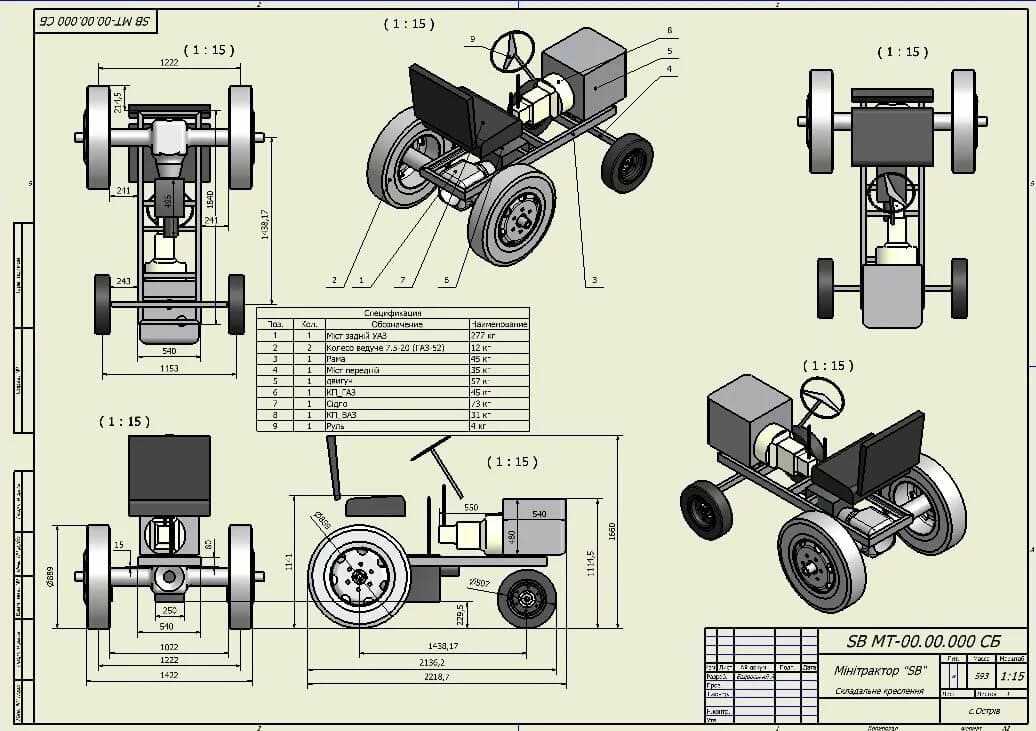

Создание минитрактора своими руками с двигателем от ВАЗ следует начинать с подготовки чертежей. В качестве примера можно воспользоваться рисунком, приведенным ниже:

При создании чертежей сразу же определитесь с расположением КПП, бака для горючего. Предусмотрите защитный кожух для мотора. Переднюю подвеску желательно сделать усиленной, а раму укоротить. Это уменьшит расход горючего агрегатом.

Составляющие лучше брать с одной техники. Это облегчит возможный ремонт и эксплуатацию в целом. Но если качество некоторых узлов или деталей вызывает сомнения – можно воспользоваться запчастями с другой техники. Например, коробку переключения скоростей можно взять с ГАЗ-53, а задние колеса – от трактора МТЗ. Мосты, руль и место для работы оператора без сомнений можно заимствовать от выбранной модели ВАЗа.

С двигателем от ВАЗ 2106

Мини трактор из Жигулей 2106 порадует своего владельца хорошей выносливостью и станет незаменимым помощником для выполнения различного рода сельскохозяйственных работ. Чтобы изготовить такой агрегат понадобится не только движок от этой марки машины, но и детали от других неисправных авто, а именно:

• с ГАЗ-53 можно позаимствовать коробку передач;
• передний и задний мост берем от Жигулей, только в этом случае нужно будет подогнать все под габариты самоделки;
• рулевое управление и водительское сидение можно одолжить у ВАЗ 2106;
• задние колеса даст нам МТЗ-82, а передние могут послужить от мотокультиватора или мотоблока.

Этапы работы

• Проводим тщательный осмотр рамы. Если есть ржавчина – удаляем ее наждачной бумагой и делаем прогрунтовку в 2 слоя.
• Согласно схеме укорачиваем раму, предварительно очистив место ее обрезки. После сварки все швы зачищаются и обезжириваются, прогруновуются и обрабатываются антикоррозийным покрытием. Если готовой рамы нет, ее можно изготовить с помощью швеллеров и уголков.
• Занимаемся ходовой частью. В первую очередь проверяем все узлы, тщательно просматриваем тормозную систему.
• При замене колес с автомобильных на более громоздкие, нужно будет поставить соответственные тормоза и мосты.
• Устанавливаем движок.
• Свариваем защитный кожух.
• Устанавливаем сидение и рулевое управление.
• Прикрепляем точки крепления для будущего использования навесного оборудования.

Такая поэтапность в работе подойдет для создания минитрактора из ВАЗа любой марки: ВАЗ 2101, ВАЗ 2109, ВАЗ 2106, с двс ВАЗ 2101. Так что чертите схему мини трактора вашей мечты и преступайте к работе.

Отечественная «копейка» скоро приблизится к своему золотому юбилею. Невзирая на столь почтенный возраст, такое авто до сих пор является активным участником дорожного движения.

Ещё можно встретить автовладельцев, которые не желают расставаться со своей «копейкой», потому что за долгие годы настолько сроднились, что не допускают мысли о продаже, рассматривая её в качестве варианта определённого «предательства».

ВАЗ-2101, несмотря на свой возраст, всё еще пользуется популярностью среди российских автолюбителей

Безусловно, для реализации таких планов необходимо потратить некоторую сумму, но тюнингованный ВАЗ-2101 будет того стоить.

Где можно использовать самодельный мини-трактор

Самодельный минитрактор с двигателем ВАЗа можно использовать в огороде на больших участках земли. Самоделка может выполнять большой сектор сельскохозяйственных работ: от вспашки, боронования, фрезеровки почвы, посадки и вспашки картофеля, уборки снега, покоса травы до самых тяжелых работ, таких как уборка и погрузка сена.

Подводя итоги, можно ответить на вопрос, как сделать минитрактор из жигулей своими руками. Создать такой мини-трактор не очень сложно, как кажется на первый взгляд.Ведь это очень полезная в фермерском хозяйстве машина. Тем более аппарат, изготовленный своими руками, нисколько не уступает заводскому. Он будет даже прочнее и надежнее, а главное, стоить значительно дешевле, чем в магазине.

Как Вы считаете: мини-трактор лучше сделать самому или приобрести заводской?

На самодельный трактор установлен двигатель ВАЗ-2106, и две коробки передач. Первая КПП от ВАЗ, вторая КПП — Газ 53. На КПП ГАЗ — стоит масленый насос НШ-50.

Мост взят от старой Волги (в редукторе стоит самоблок), конечно, лучше было поставить мост от ГАЗ-53, но мост от Волги мне достался бесплатно.

Трактор собирал в свободное время, на постройку ушло где то полгода, делался больше для уборки снега.

Трактор делался из старых запчастей и то, что нашел на вторчермете, вот и решил попробовать его сделать, так сказать для души.

Рама трактора сварена из швеллера.

Сделан передний и задний отвалы для чистки снега.

Двигатель ВАЗ 2106.

В результате получился вот такой самодельный трактор с двигателем ВАЗ, отличный помощник для сельского жителя.

Плюсы установки гидравлики

На минитрактор установлена ​​гидравлика для обеспечения работы некоторых его механизмов и облегчения управления этим агрегатом. Агрегат с установленной гидравликой имеет свои преимущества.

1. Машиной становится легко пользоваться. Рулевое колесо можно почти без усилий повернуть одной рукой.
2. Гидравлика позволяет использовать различные аксессуары.
3. Использование гидравлики дает возможность обновить тормозную систему. Благодаря установленным на агрегате гидроцилиндрам происходит мгновенное торможение агрегата.

сделать гидравлику на минитрактор можно, если заранее купить в магазине готовую систему или использовать запчасти старой сельхозтехники.

Преимущества и недостатки самодельной конструкции

В условиях кризиса, определяющим моментом, который влияет на многие сферы жизни и промышленности, является вопрос экономии денежных средств. Именно данное обстоятельство и толкает многих энтузиастов на самостоятельное изготовление не только минитракторов, но и прочей сельскохозяйственной техники.

Данный факт, во многом, становится определяющим, особенно для сельской местности, где уже давно нет занятости, а, как следствие этого, и денег. Все, что есть у людей, живущих в деревнях и селах, это их личное хозяйство, которое и кормит их на протяжении всего года.

Преимущества

Поэтому, самодельные агрегаты в сельской местности будут популярны еще долгое время.

Помимо очевидной экономии денежных средств, самостоятельная сборка имеет целый ряд преимуществ:

• За счет своих компактных габаритов, самодельный агрегат способен производить работу на довольно небольших площадях. Учитывая, что большинство частных огородов небольшие, данное обстоятельство становится важным, ведь применение крупногабаритной техники, в данном случае, нецелесообразно.
• Быстро достигаемая окупаемость – буквально за один сезон. Это является следствием той экономии на комплектующих, которая описывалась ранее.
• Достаточно неплохие рабочие показатели, которые демонстрирует самодельный агрегат.

Однако, как бы может этого и не хотелось, но у самодельных минитракторов есть и определенные недостатки, которые необходимо указать:

• При сборке присутствует определенная проблема поиска нужных деталей и запчастей.
• Следствием предыдущей проблемы является вопрос ремонта, ведь при выходе из строя определенной детали, найти ее будет довольно сложно.
• Самостоятельная сборка предполагает наличие определенных знаний в технике, а также умения работать со сварочным аппаратом и токарным станком. Иными словами, сборка подходит далеко не каждому.
• Ввиду того, что полноприводный самодельный минитрактор изготавливается, в основном, из старых комплектующих, это может отразиться на частоте поломок оборудования.

Недостатки

Как мы видим, минусов достаточно много. Но, на бытовом уровне, самостоятельная сборка становится чуть ли не единственной альтернативой, вследствие своей относительной дешевизны.

Минитрактор из мотоблока своими руками – порядок изготовления

Перед тем, как начать изготовление минитрактора на базе мотоблока, потребуется подготовить необходимые для работы материалы. Комплект для переделки включает:

• аппарат для сварки;
• отвертки и гаечные ключи;
• электрическая дрель и комплект различных сверл;
• болгарка и набор дисков по работе с металлом;
• комплект гаек и болтов.

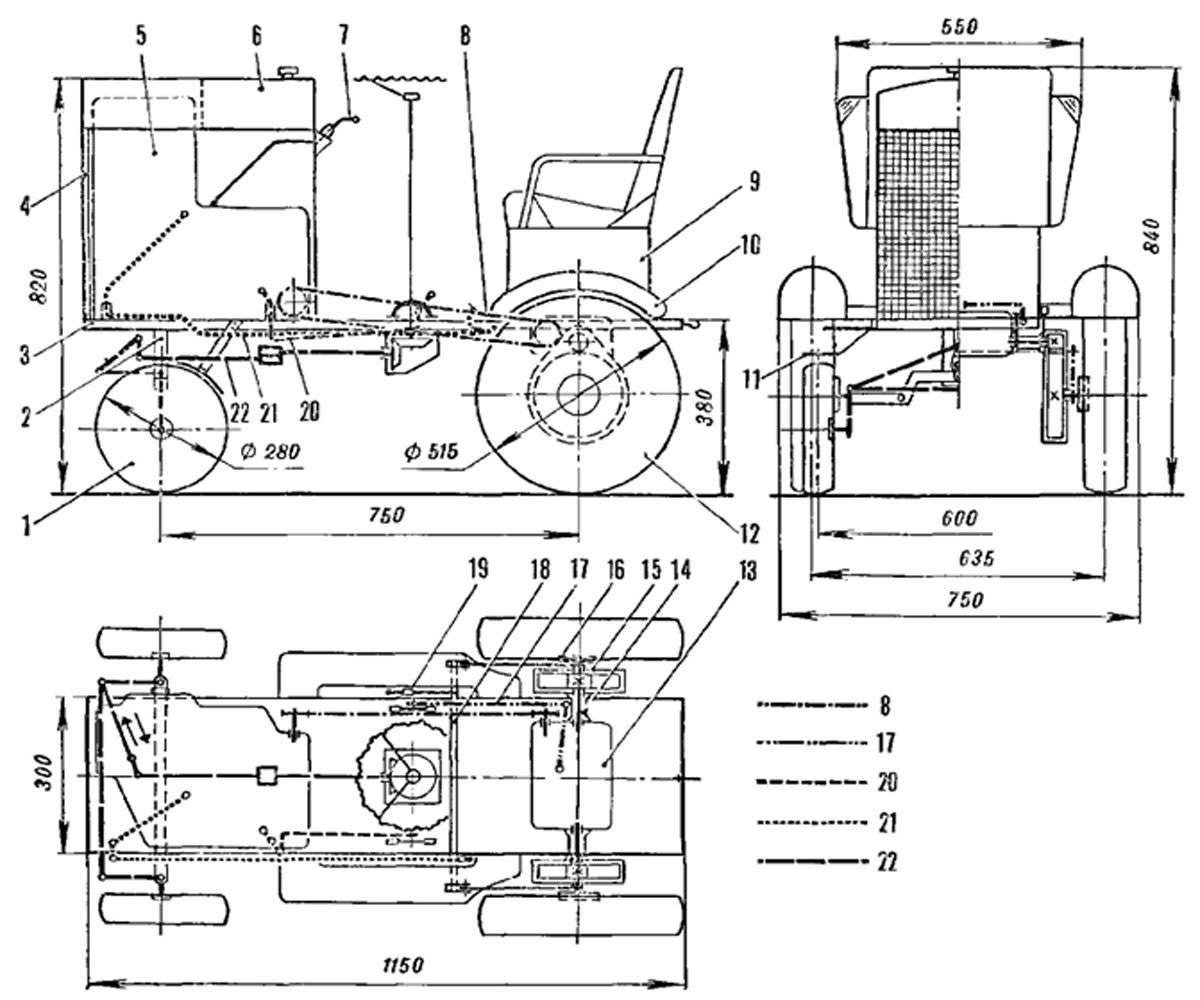

Правильно собрать трактор из мотоблока помогут подходящие чертежи. В них вы найдете информацию о том, в каком порядке соединять детали и какой метод крепления подойдет для их надежного монтажа.

Переделка мотоблока в минитрактор выполняется в следующем порядке:

1. Минитрактор на базе мотоблока обязательно должен быть оборудован крепкой надежной рамой. Она должна выдерживать дополнительную пару колес, плюс к этому на несущую конструкцию будет давить груз, перевозимый в тракторе. Для изготовления прочной рамы лучше всего подойдут трубы или уголки из металла. Обязательно учтите, что чем тяжелее рама, тем лучше будет сцепление минитрактора с дорогой, и тем качественнее будет выполняться вспашка грунта. Толщина стенок рамы также не имеет большое значения – главное, чтобы они не перегибались под давлением перевозимого груза, Нарезать заготовки для изготовления рамы можно при помощи болгарки. Затем все детали соединяются между собой сначала посредством болтов, после чего окончательно привариваются друг к другу. Чтобы рама стала крепче и надежнее, оборудуйте ее поперечной балкой;
2. Сразу же после изготовления рамы ее можно оборудовать навесным механизмом, посредством которого маленький трактор будет оснащаться дополнительными приспособлениями. Устанавливать навеску можно, как в передней, так и в задней части несущей конструкции. Если в дальнейшем изготавливаемый минитрактор планируется использовать в паре с прицепом, то к задней части его каркаса следует приварить фаркоп;
3. На следующем этапе самоделка оборудуется передними колесами. Для этого изготавливаемый мини-трактор лучше всего оснастить двумя уже готовыми ступицами с предусмотренными на них тормозами. Далее необходимо закрепить сами колеса. Для этого возьмите отрезок стальной трубы, диаметр которой подходит к передней оси. Далее закрепите к трубе ступицы колес. В центральной части трубы просверлите отверстие, которое необходимо для монтажа изделия к передней части рамы. Затем установите рулевые тяги и скорректируйте их по отношению к раме посредством червячного редуктора. После монтажа редуктора установите рулевую колонку. Ось в задней части изготавливаемого трактора монтируется через запрессованные подшипниковые втулки. Используемые колеса должны быть в диаметре не более 15 дюймов. Детали меньшего размера приведут к «зарыванию» агрегата передней частью, а колеса, размером более, существенно ухудшат маневренность минитрактора;
4. На следующем этапе необходимо оборудовать минитрактор двигателем от мотоблока. Лучше всего установить мотор в передней части агрегата, так как таким образом вы улучшите баланс сельскохозяйственной машины при эксплуатации с загруженным прицепом. Для установки мотора обустройте надежную систему крепления. При монтаже мотора не забывайте, что вал отбора мощности необходимо закрепить соосно шкиву, расположенному на заднем мосте мини-трактора. Усилие на колеса должно проходить при помощи ременной передачи. Более детально о переделке мотоблока в минитрактор расскажет видео.

https://youtube.com/watch?v=aeAC0Jai0Yo

Изготовленный своими руками трактор останется оборудовать надежной тормозной системой и качественным гидрораспределителем, который необходим для исправной эксплуатации агрегата с навесным оборудованием.

Делаем минитрактора из ВАЗ: пошаговая инструкция

Самодельный минитраткор с двигателем от Жигулей – еще один из популярных видов механических помощников, сконструированных своими руками. Причины создания такой самоделки очевидны. Это дешевизна и доступность исходного материала, надежность и эргономичность конструкции, собранной своими руками, возможность механизировать большинство работ на своем приусадебном участке.

С помощью минитрактора из Жигулей Вы сможете выполнять операции по обработке грунта, перевозке грузов. Также у Вас будет возможность работать с широким спектром навесного оборудования – от опрыскивателя на минитрактор до граблей-ворошилок.

Сделать минитрактор с двигателем от ВАЗ можно фактически из всех известных марок. Наиболее часто переломке поддаются модели ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2106, ВАЗ-2107, ВАЗ-2108, ВАЗ-2109. Остановимся на модели ВАЗ-2106, которая отличается экономичность и выносливостью.

Подготовительный этап работ

Создание минитрактора своими руками с двигателем от ВАЗ следует начинать с подготовки чертежей. В качестве примера можно воспользоваться рисунком, приведенным ниже:

При создании чертежей сразу же определитесь с расположением КПП, бака для горючего. Предусмотрите защитный кожух для мотора. Переднюю подвеску желательно сделать усиленной, а раму укоротить. Это уменьшит расход горючего агрегатом.

Составляющие лучше брать с одной техники. Это облегчит возможный ремонт и эксплуатацию в целом. Но если качество некоторых узлов или деталей вызывает сомнения – можно воспользоваться запчастями с другой техники. Например, коробку переключения скоростей можно взять с ГАЗ-53, а задние колеса – от трактора МТЗ. Мосты, руль и место для работы оператора без сомнений можно заимствовать от выбранной модели ВАЗа.

Установка двигателя ВАЗ на минитрактор

Если Вы предусматриваете, что будущий агрегат будет иметь колесную формулу 4х4, то и двигатель должен иметь соответствующую мощность. В основном это 4-цилиндровые установки с жидкостным охлаждением и мощностью не менее 40 л. с.

Располагаться двигатель будет в передней части рамы, целесообразно сварить к нему защитный кожух. Сложности могут возникнуть лишь с креплением трансмиссии к двигателю. Для этого придется соединить переделанную корзину сцепления с двигателем, затем полностью переоборудовать маховик, подогнать все размеры.

Этапы конструирования минитрактора из ВАЗ

Последующие работы по созданию минитрактора из ВАЗ стоит проводить по такому алгоритму:

1. Сварка рамы. В качестве заготовок подойдут швеллера и уголки. Перед сваркой их стоит тщательно очистить от ржавчины и прогрунтовать.
2. Усовершенствование и установка ходовой. Мосты и тормозную систему подгоняют под будущий агрегат, тщательно проверяют их целостность и исправность.
3. Монтируют колеса необходимого диаметра.
4. К передней части рамы крепится двигатель и трансмиссия, защитный кожух.
5. Эргономично и удобно устанавливаем и закрепляем рычаги управления, рабочее место оператора, площадку для навесного оборудования.
6. В случае необходимости в передней части крепится утяжелитель для улучшения балансировки агрегата при работе с навесным оборудованием.

Как обрезать задний мост ВАЗ для минитрактора?

При самостоятельном конструировании агрегата из Жигулей, мы сталкиваемся с необходимостью укоротить мост ВАЗ для минитрактора. Это достаточно ответственный и сложный этап работы. Чтобы правильно провести укорачивание, для начала ознакомьтесь со схемой, на которой указаны все размеры будущей конструкции:

Последующие работы следует выполнять по такому алгоритму:

1. Отрезается чашка пружины и вынимается концевой фланец.
2. Часть вынутой полуоси отрезается, с краю делается проточка.
3. Сверлится отверстие внутри чашки.
4. Состыковываем и центрируем полуоси, привариваем их по чертежам.
5. Вставляем в мост готовую деталь.
6. Завариваем мост с обеих сторон.
7. Сварочные швы должны быть качественными. По окончанию сварочных работ швы накаляют и остужают несколько раз.
8. Крепим мост к раме с помощью V-подобной конструкции.

Для наглядности также предлагаем ознакомиться с видео, на котором подробно показано процесс укорачивания моста ВАЗ:

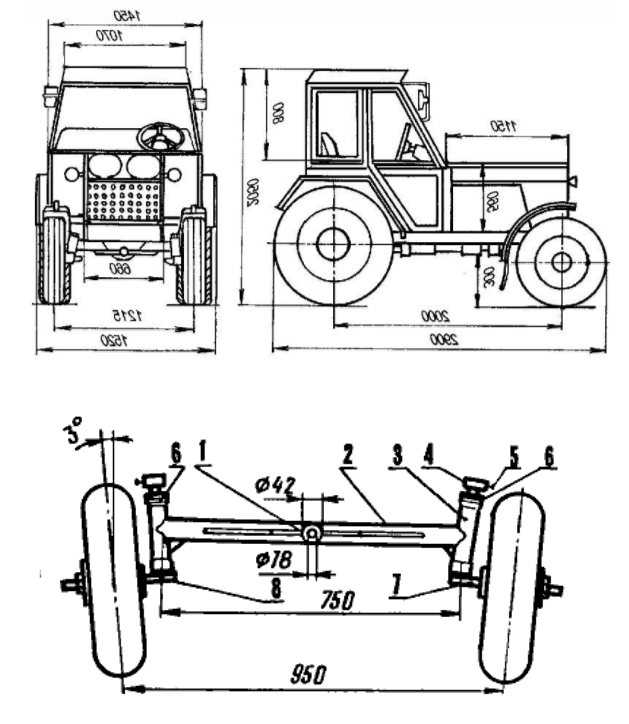

Для укорачивания переднего моста можно воспользоваться схемой, приведенной ниже:

Установка трансмиссии

Трансмиссия обеспечивает передачу мощности от двигателя к колесам и позволяет регулировать скорость движения:

1. Создать эскиз трансмиссии на бумаге или с помощью специальных программ для проектирования. В эскизе необходимо учитывать тип и мощность двигателя, размеры рамы и колес, а также требуемый диапазон скоростей.
2. Нарисовать развертки для каждой детали трансмиссии. Для этого необходимо использовать инструменты для проектирования и обеспечить точность и соответствие каждой детали проекту.
3. Вырезать детали трансмиссии из металлических листов с помощью специализированных инструментов. Обеспечить точность и соответствие каждой детали проекту.
4. Соединить детали трансмиссии между собой с помощью сварки или крепежных элементов. При сварке необходимо обеспечить правильную положительную и отрицательную заземления.
5. Установить валы, подшипники, зубчатые колеса и редукторы в трансмиссию. Обеспечить правильное положение каждой детали и необходимую жесткость конструкции.
6. Установить трансмиссию на раму минитрактора и закрепить ее крепежными элементами. Обеспечить надежность и безопасность крепления трансмиссии на раме.
7. Установить уплотнители и заполнить трансмиссию маслом. Обеспечить правильное наполнение маслом трансмиссии и отсутствие утечек масла.
8. Подключить трансмиссию к двигателю и колесам. Необходимо провести соответствующие шланги и провода от двигателя и до колес, и подключить их к соответствующим разъемам.

Как уладить юридические вопросы?

Если было решено сделать минитрактор с двигателем ВАЗ, фермер должен учесть несколько важных юридических нюансов.

Это включает:

• при покупке старого автомобиля «Жигули» необходимо пройти процедуру его перерегистрации;
• после этого необходимо сообщить представителю ГИБДД о дальнейших планах по переделке автомобиля;
• по окончании сборки минитрактора фермер должен будет зарегистрировать его на свое имя и получить новые номера. Это необходимо, если сельскохозяйственная машина будет использоваться на дорогах общего пользования.

Если владелец минитрактора не решит все эти проблемы, в лучшем случае ему грозит крупный денежный штраф. При повторном нарушении ГИБДД имеет полное право изъять агрегат.

Как уладить юридические вопросы?

Если было решено сделать минитрактор с двигателем от ВАЗ, то фермеру следует учесть несколько важных юридических нюансов.

В их число входит:

• в случае покупки старого автомобиля Жигули необходимо пройти процедуру его переоформления;
• после этого нужно сообщить представителю ГАИ о дальнейших планах по переделке машины;
• по окончанию сборки минитрактора, фермеру потребуется зарегистрировать его на свое имя и получить новые номерные знаки. Это необходимо в том случае, если сельскохозяйственная машина будет эксплуатироваться на дорогах общего пользования.

Если владелец минитрактора не решит все эти вопросы, то его, в лучшем случае, ждет немалый денежный штраф. Во время повторного нарушения сотрудники ГАИ имеют полное право конфисковать агрегат.
