Гидравлическая система трактора
Гидросистема данного трактора рассчитана на максимальную грузоподъёмность в 10580 кг. Она обеспечивает необходимую подъёмную силу для большого спектра рабочих операций. В основу гидравлической системы положен базовый гидронасос производительностью 166 л/мин, и насос с повышенным расходом (228 литров в минуту).
Вместо них могут устанавливаться два насоса с переменной производительностью (282 л/мин) – специально для работы с самыми крупными прицепными и навесными орудиями. Тягово-сцепное устройство или сцепка с силовым регулятором позволяют применять Case IH Magnum 340 с самыми тяжёлыми и широкими агрегатами из используемых в современном агропромышленном комплексе. Доступными являются многообразные регулировки, в частности, ограничение проскальзывания, подпрыгивания и т.д.
Гидравлическая система трактора – общая с гидравликой КПП, и имеет она следующие особенности:
- Использована технология PFC (обеспечивающая компенсацию потерь давления и потока).
- Оборудована шестью парами выносных клапанов с электрогидравлическим управлением.
- Возможно дополнительное подключение гидравлических выходов на узлах передней и задней навески.
- Таймер времени работы программируется по частоте и времени включения клапанов.
- Максимальную подачу гидравлической смеси, определение нагрузки на систему, возврат жидкости осуществляет система Power Beyond.
Задняя навеска обеспечивает грузоподъемность 7,9 тонны, передняя – 5 тонн. Защиту узла от перегрузок, плавный запуск высоко инерционных узлов обеспечивает муфта сцепления в многодисковом исполнении «мокрого» типа.
Кабина трактора
На трактора Case IH Magnum 340 устанавливают одну из наиболее объёмных кабин в данном классе сельскохозяйственной техники. Высочайший комфорт и превосходная обзорность позволяют механизатору реализовывать все самые лучшие качества техники.
Комфортная эта кабина по всем показателям: на хорошо тепло-звукоизолированная; имеет панорамное остекление общей площадью более 6 кв. метров, регулируемое сидение, эргономичное расположение гидрофицированного рулевого управления, информационного дисплея и элементов управления.
При создании кабины, получившей название Surveyor, производителем были учтены отзывы многих клиентов и компаний Северной Америки – реальных эксплуатантов агротехники. Панорамный обзор, много места для ног, дополнительные отделения – всё это способствовало увеличению показателей комфорта работы. Модель оснащается климат-контролем и специализированным креслом, оборудованным целым рядом удобных регулировок.
Органы управления трактором Case IH Magnum 340 размещаются на правом подлокотнике и перемещаются совместно с сиденьем в процессе настройки. Механизатор получает доступ к основным функциям, просто положив руку на удобный подлокотник. На левом подлокотнике расположены сенсорные органы управления двигателем и навесными устройствами. Трансмиссия управляется через мультифункциональный рычаг правого подлокотника. Работать в таком ритме без усталости можно достаточно длительное время.
Вся актуальная информация по состоянию Case IH Magnum 340 находится на угловой стойке. Рулевая система трактора подключена к гидравлической системе. Среди других дополнительных механизмов, облегчающих управление, значатся:
- запись и контроль сценариев разворота трактора – для упрощения процессов маневрирования;
- система вождения, увеличивающая точность параллельных проходов;
- мощное LED-освещение с силой света 34400 лм – для работы в тёмное время суток.
Трактор CASE Magnum 340
Трактор CASE IH Magnum 340 – это надежная и универсальная сельскохозяйственная машина, которая предназначена для работы с широкозахватными агрегатами по классической, минимальной и нулевой технологиям. Модель Магнум-340 спроектирована с целью удовлетворения потребностей самых взыскательных пользователей работающих в полях.
Большинство экспертов, фермеров и сельхозпроизводителей называют трактора серии Magnum, торговой компании Case IH, лучшими в своём классе. Серия Magnum представлена тракторами от 225 до 335 л. с.
Обзор трактора CASE IH Magnum 340
Новый, ещё более мощный двигатель трактора Кейс 340 в сочетании с надёжной трансмиссией Full PowerShift TM позволяют этому монстру с лёгкостью справляться со всевозможными полевыми и транспортными работами. При этом он гораздо мощнее, чем трактор John Deere 8430.
Фото CASE IH Magnum 340
Просторная и комфортная кабина трактора с отличным круговым обзором и эргономичным исполнением органов контроля и управления предлагает оператору наивысший уровень удобства и безопасности.
Трактор Magnum-340 может комплектоваться системой управления, контроля и учёта с установкой цветного сенсорного дисплея AFS Pro 700, которая переводит работу с трактором на качественно новый уровень.
Фото кабины трактора CASE Magnum 340
Дистанционная гидравлическая система данной модели трактора Кейс в сочетании с навесным устройством и двухскоростным валом отбора мощности на 540 и 1000 об/мин гарантирует возможность агрегатирования трактора с широким спектром сельскохозяйственных орудий, например, таких как прицепной комбайн.
Существующая возможность установки спаренных колёс, балластных грузов и изменения ширины колеи обеспечивает выполнение работы с различным междурядьем, а также оптимально распределить нагрузку на передний и задний мост трактора.
Доступ к точкам смазки и обслуживания Магнума 340 максимально упрощён, что позволяет снизить время на проведение сервисных операций до минимума.
Также его можно задействовать в посевных работах с применением овощной сеялки.
Технические характеристики CASE Magnum 340
Модель трактора
| МX 340 (США) | |
| Двигатель | IVECO 6-ти цилиндровый |
| Объем двигателя, см 3 | 8700 |
| Номинальная мощность, л. с. | 340 |
| Номинальный режим двигателя, об/мин. | 2000 |
| Максимальная мощность, л. с. | 374 |
| Номинальная мощность PowerBoost при 2000 об/мин., л. с. | 375 |
| Максимальная мощность PowerBoost при 1800 об/мин., л. с. | 389 |
| Запас крутящего момента, % | 35 |
| Режим при максимальном крутящем моменте, об/мин. | 1800 |
| Емкость топливного бака, л | 635 |
| Топливная система | Pressure-Flow Compensating |
| Сепаратор топлива | установлено |
| Трансмиссия | Power Shift |
| Число передач для движения вперед | 18 |
| Число передач для движения назад | 4 |
| Максимальная скорость при движении вперед, км/ч | 40 |
| Полная блокировка переднего дифференциала | установлено |
| Включение блокировки дифференциала | автомат./ручное |
| Гидросистема | насос переменной производительности с замкнутымцентром и датчиком нагрузки |
| Производительность насоса, л/мин. | 282 |
| Максимальное усилие подъема, кг | 8051 |
| Размеры | |
| База, мм | 3055 |
| Длина, включая балласт и задний подъемник, мм | 5950 |
| Полная ширина без спарки, мм | 3050 |
| Полная высота, мм | 3265 |
| Колеса передние спаренные | 16.9R30 (420-90R30) |
| Колеса задние спаренные | 20.8R42 (520-85R42) |
| Масса | |
| Масса с максимальным балластом, кг | 18 000 |
| Кабина | |
| Объём кабины, м 3 | 3,1 |
| Параметры стёкол кабины, м 2 | 6,85 |
| Климат-контроль | стандартно |
Тракторы Case
Case – один из крупнейших производителей техники для сельского хозяйства, компания, существующая с середины 19-го века. Начав с выпуска паровых тракторов, сейчас продукция этого бренда – это самые современные технологии, широкий модельный ряд, большой список допоборудования, разнообразные навесные рабочие инструменты и распространенность по всему миру.
Преимущества
Вся техника этого производителя отличается использованием современных узлов и агрегатов, она надежна, имеет запас мощности и позволяет использовать большое количество разнообразного навесного оборудования, расширяя сферу применения тракторов.
Высокая производительность
техники Case
обеспечивается комфортными условиями работы оператора. Многочисленная сервисная электроника облегчает управление машиной, отображает все режимы работы и постоянно мониторит состояние параметров всех механизмов трактора.
Недостатки
К относительным недостаткам можно отнести то, что техника недешевая, и мелким фермерским хозяйствам может быть недоступна. Обилие электроники требует квалифицированного обслуживания и ремонта.Еще одним фактором, не являющимся недостатком конкретных моделей, но характерным для всей линейки производимых машин, является ориентирование на колесную технику. Хотя споры о предпочтительности гусениц или колес для техники, работающей в поле, относятся к разряду вечных, с учетом российских почво-климатических условий возможность выбора движителя была бы полезна.
Назначение машины
Трактор Кейс Магнум 340 – универсальная колесная машина, используемая как тяговое средство для сельхозагрегатов с широкозахватным рабочим органом.
Трактор является основным звеном в механизации работ как по классическим, так и новым – минимальным и нулевым агротехнологиям. Он хорошо адаптируется к условиям различных полей, насыщен достаточным числом параметров настройки для большинства видов работ.
Магнум 340, в комплексе с различными по назначению прицепными и навесными сельскохозяйственными механизмами, с высокой эффективностью применяется:
- для уборки урожая и посева семенных культур, пахоты и культивации земель на больших по площади картах полей крупных агрохолдингов;
- в операциях по уходу за насаждениями. Достаточный дорожный просвет, просчитанные размеры габаритов машины и колеи колес позволяют без повреждения растений вести рыхление, прополку, внесение удобрений и другие работы;
- в заготовке кормов для животных, поливных работах, обработке посадок ядохимикатами, формировании и заполнении силосных ям;
- при перевозке грузов на прицепной платформе по дорогам общего пользования и в условиях бездорожья.
Модификации и особенности
В серию Magnum входят модели тракторов мощностью от 225 до 335 лошадиных сил. Собственно Case IH Magnum 340 представлен одной модификацией, с многообразными комплектациями. Самыми близкими его аналогами считаются трактора John Deere 7-й и 8-й серии, а также New Holland Т8040 и Т8050.
Case IH Magnum 340 способен эффективно работать в связке с прицепными и навесными устройствами других брендов, в том числе и с агрегатами, которые были сняты с производства. За счёт этого свойства функциональность и спектр выполняемых данным трактором операций существенным образом расширяются.
Стабильной производительности трактора способствует высокий уровень автоматизации и компьютеризации работы всех систем, в частности, электронного контроля работы силовой установки. Вся важная информация отображается на расположенном в поле зрения оператора цветном дисплее.
К несомненным плюсам этой модели стоит отнести надёжную силовую установку и гибкие тяговые показатели; высокий уровень комфорта работы механизатора и в целом современный салон; неприхотливость; надёжную полурамную конструкцию с очень высокой прочностью; качественную фирменную трансмиссию Power Shift с автоматической многоступенчатой коробкой передач. Данные решения в значительной степени упрощают управление техникой и ускоряют выполнение ею всех рабочих операций.
Case IH Magnum 340 эффективно работает в любых условиях, в том числе и экстремальных условиях. Основным недостатком трактора Кейс IH Magnum 340 является его значительная стоимость. Другим минусом называют отсутствие сведений об устранении проблем с компьютерной оснасткой и тестированию. Поскольку большинство простоев связано со сбоями в цифровом оснащении, данный недостаток может привести к достаточно серьёзным издержкам.
Трансмиссия Case IH Magnum 340
На трактора Case IH Magnum 340 устанавливается фирменная трансмиссия Full Power Shift, которая позволяет переключать передачи без прерывания потока мощности. При этом, данная трансмиссия является многорежимной, и имеет как автоматическое, так и ручное управление. Диапазон рабочих скоростей представлен восемнадцатью передними и четырьмя задними передачами.
Наличие систем «Полевой режим» и «Дорожный просвет» серьёзно оптимизирует и улучшает работу трансмиссии, а также способствует сокращению потребления дизтоплива на 15 процентов. В первом режиме из указанных, Case IH Magnum 340 без вмешательства водителя поддерживает скоростной показатель на уровне 23 км/час, а во втором – на уровне 40 км/час.
Электронные узлы выбирают режим блокировки дифференциала заднего моста. Спиральное исполнение шестерён заднего моста увеличивает контакт между зубьями, снижает шумовые параметры и обеспечивает повышенный ресурс эксплуатации.
Отличительные качества специальной техники от компании Case
Фирма начала выпуск универсальных многофункциональных машин в 1957 году. Все модели экскаваторов-погрузчиков известного бренда из США обладают отменным качеством сборки, о чем свидетельствуют многочисленные сертификаты и гарантийные сроки, предоставляемые производителем. Современные агрегаты выделяются наличием в своих конструкциях новейших инженерно-технических разработок, выгодно отличающих их от аналогов других производителей.
Мощные двигатели, хорошая проходимость, удобство и простота обслуживания снискали спецтехнике Case заслуженную популярность среди пользователей. Благодаря этому компания сумела развить дилерскую сеть во многих странах мира.
При массе экскаваторов 7,9–9,5 тонн и мощности свыше 100 л. с. расход топлива остается довольно скромным. Помимо экономичности, погрузчики Case обладают следующими преимуществами:
- наличие системы курсовой устойчивости (динамической стабилизации);
- использование автоматизированной коробки передач Powershift;
- современная противоугонная и антивандальная система защиты кабины, аккумуляторных и заправочных отсеков;
- вместительный топливный бак, позволяющий обходиться без дозаправки длительное время.
Экскаватор Case — устройство
Самые востребованные модели
Данный обзор посвящен пневмоколесным представителям экскаваторов семейства «Кейс». Машины представлены модификациями третьей и четвертой серии, обладающими функциями фронтального погрузчика и способностью экскавации грунта. Основными сферами применения такой техники являются:
- перемещение почвенных слоев, планировка земельных участков или строительных площадок;
- погрузка/разгрузка сыпучих материалов, горных пород, полезных ископаемых, мусора и других грузов;
- рытье канав, траншей, подготовка котлованов.
Предлагаемые для анализа агрегаты имеют общее назначение, но отличаются эксплуатационными характеристиками и конструктивными элементами.
Эксплуатационные параметры
Наименование | Единица измерения | Параметр |
| Силовой агрегат | Cursor 9 | |
| Литраж цилиндровой группы, | дм3 | 8,70 |
| Мощность при номинальных 2 000 об. коленвала в минуту, в т. ч. при режиме PowerBoost | л. с. | 340 375 |
| Максимально возможная мощность, в т. ч. при режиме PowerBoost | л. с. | 374 389 |
| Запас по крутящему моменту | % | 35 |
| Обороты коленвала при максимальном параметре крутящего момента в минуту | 1 800 | |
| Заправка горючим | л | 635 |
| Тип топливной системы | С компенсацией давления и потока | |
| Узел сепаратора дизтоплива | Установлен | |
| Трансмиссия автоматическая | Power Shift | |
| Режимы КПП вперед | 18 | |
| Число режимов реверса | 4 | |
| Максимальный темп передвижения | км/ч | 40 |
| Блокировка дифференциального устройства переднего и заднего мостов управления | В базе с ручным и автоматическим переключением | |
| Напорная система гидравлики | Насосный узел с изменяемой производительностью | |
| Производительность насосной установки | л/мин | 282 |
| Размеры геометрические по габаритам (ДхШхВ) Д – по длине, вместе с грузом балласта и устройством навеса задним Ш – по ширине, без установки спаренных колес В – по высоте | мм | 5 950х3 050х3 265 |
| База трактора | м | 3,055 |
| Пневмошины передние спаренные | 420-90R30 | |
| Пневмошины задние спаренные | 520-85R42 | |
| Вес готового к работе трактора | т | 18 |
Опции, улучшающие производительность машины
Интегрированный монитор производительности, монтируемый на передней стойке кабины согласно инструкции по эксплуатации:
- обеспечивает информацией о состоянии агрегатов трактора;
- отключает двигатель при возникновении критической ситуации в узлах;
- определяет и уменьшает уровень пробуксовки колес;
- суммирует информацию по обработанным площадям поля за временной отрезок;
- сообщает о необходимости проведения работ по техническому обслуживанию.
Установка подлокотника MULTICONTROLLER DRIVE LOGIC с цифровой системой логики, ICP-панели на сенсорах сводит управление всеми функциями трактора и навесного оборудования на это многофункциональное устройство. Доступно:
- изменение скорости и направления движения;
- подача и отсечка подачи горючего;
- использование сценариев разворота на полосе;
- включение и выключение электрогидравлических клапанных устройств навесного оборудования;
- управление задней и передней навесками, устройством отбора мощности;
- подключение джойстиков управления.
Установив на трактор систему AFS AccuGuide , вы обеспечиваете полный контроль над навесным оборудованием от Case IH, устройствами стандарта ISO11783 и эффективное взаимодействие с механизмами других производителей.
Система «Точных агроработ от AFS»:
- применяет параметры высева семян, соответствующие состоянию участка поля;
- формирует отчетные данные по всему комплексу агроработ.
О том, какое навесное оборудование можно использовать для мини-трактора «Беларус» 132Н, читайте в нашем обзоре.
Перейдя по следующему адресу http://spez-tech.com/tehnika/selhoz/traktoryi/kirovets/k-701-naznachenie-opisanie-harakteristiki.html, вам станет известна история разработки «Кировца» К-701.
В этой статье рассмотрены технические характеристики модели МТЗ-82.

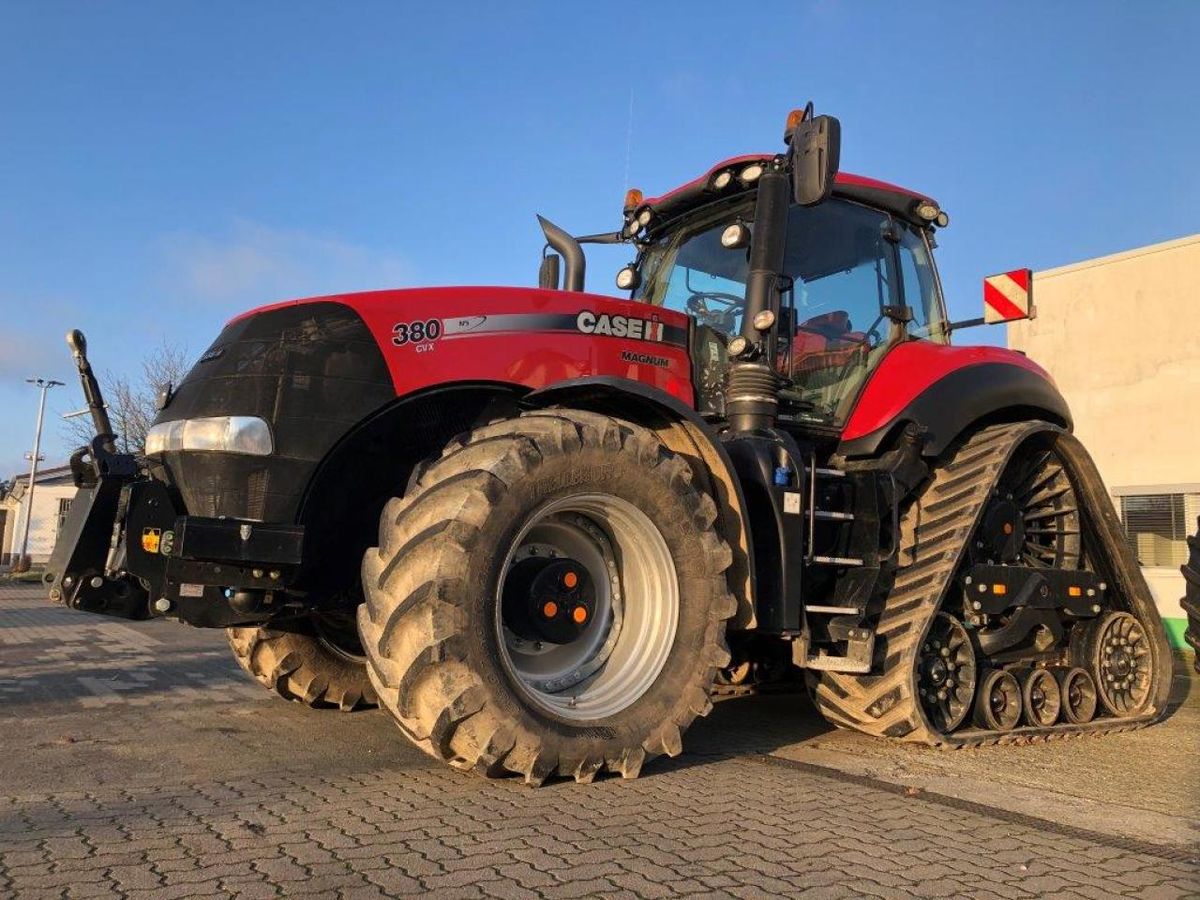

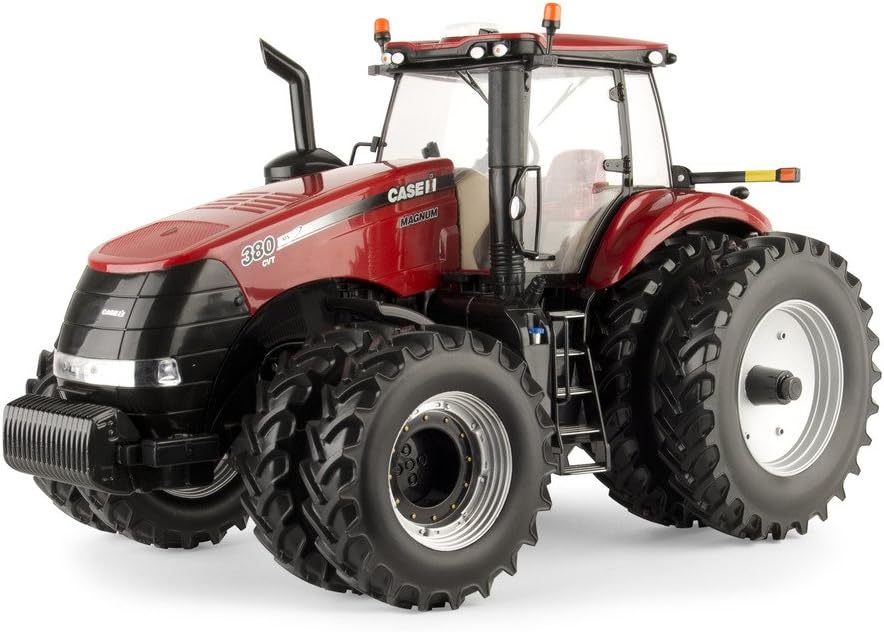

Case Magnum 380 CVT описание
Гидравлическая система с максимальной грузоподъемностью 10 580 кг оснащается стандартным насосом с расходом 166 л/мин, насосом с высоким расходом 228 л/мин или двумя насосами переменной производительности 282 л/мин для самых крупных орудий. Тягово-сцепное устройство со стандартным электронным силовым регулятором. Можно отрегулировать максимальную степень проскальзывания с учетом применения, используя ограничение проскальзывания, а также свести к минимуму подпрыгивание во время транспортировки с установленным орудием за счет управления движением сцепки.
На данный трактор можно устанавливать спаренные шины и балластный груз, которые позволяют идеально балансировать машину при работе на самых сложных участках местности.
