Все о ремонте и устройстве тормозного крана для КамАЗа

Демонтаж и разборка рабочих тормозов

Установите автомобиль на ровное место, установите домкрат под мост и приподнимите его. Далее:

• снимите колесо, а затем ступичную крышку;
• открутите крепеж, удерживающий шланг для подкачки;
• вытащите полуось;
• пассатижами отогните шайбу и выверните гайку;
• снимите ступицу вместе с тормозным барабаном и находящимся внутри подшипником;
• вытащите стягивающую пружину, расположенную на тормозных колодках, и скобы (эти элементы нужно очистить от грязи).

Потом придется отвернуть трубопроводы вместе с болтами, чтобы снять рабочий цилиндр. Далее нужно демонтировать щит вместе с войлочным сальником. Снимите тормозной кран, пневмоусилитель, компрессор, которые разобрать несложно. Есть нюанс: разбирая главный цилиндр, не выворачивайте пробку. Еще один момент: ГЦ компрессора тоже лучше не трогать (разве что в случае крайней необходимости). Седла клапанов выпрессовываются после извлечения направляющих клапанов посредством пассатижей с узкими носами.

Осмотр и проверка деталей

После того, как тормозные накладки промоете в бензине, их нужно просушить и обработать мелкозернистой наждачкой (подойдет и металлическая щетка). Замена этих деталей производится в случае, если расстояние до верха заклепок менее 0,5 мм. Чтобы обработать кулак вместе с колодкой, между ними нужно поставить пластину толщиной 0,98-1 мм. Проточка барабанов требуется, если глубина канавок более 1 мм.

Рабочие цилиндры

Подвергаются хонингованию, если имеют следы ржавчины и механические повреждения в виде рисок. Осмотрите поршни, манжеты: при сильном износе замените детали. На резиновом чехле цилиндра не допускаются трещины, сквозные порывы, разрывы. Для замены колпаков понадобится специальное приспособление.

Главный тормозной цилиндр

Осмотрите его зеркало: задиры, царапины не допускаются – элемент придется заменить. Если имеются следы ржавчины, цилиндр можно отхонинговать. В дальнейшем при монтаже используйте новые манжеты. Взгляните на поршень: необходимо поставить новый, если износ запчастей тормозной системы слишком велик. Манжеты меняются, если на них имеются следы разбухания.

Компрессор: осмотр, разборка

Осмотрите корпус: на нем не должно быть трещин и иных механических дефектов. Внимательно посмотрите на привалочные поверхности, на которых забоины и коробления не допускаются. Полости должны быть чистыми внутри (без отложений). Все поверхности корпуса должны находиться в одной плоскости: разница не более 0,5 мм.

Следующий момент – осмотр гнезд, в которых размещаются подшипники коленчатого вала. Максимальный износ гнезд не может превышать диаметр в 72,05 мм. Наибольшее значение истирания впускного клапана – 0,8 мм, допустимое отклонение от плоскостности – 0,01 мм. Осмотрите плунжер разгрузочного устройства: на нем не допускаются трещины, следы сильного износа. Верхняя и нижняя шатунные головки по осям должны быть расположены параллельно: на 10 см длины погрешность не может превышать 0,07 мм.

Тормозной привод

Очистите, промойте в бензине и осмотрите его элементы. Если имеются повреждения (особенно на трубопроводах), детали подлежат замене

Им нужно уделить особое внимание: имеется в виду крепление на мостах. Также не допускаются трещины и потертости на тормозных шлангах

После окончания всех работ тормозную систему необходимо прокачать. Используйте только жидкость, рекомендованную автопроизводителем. Смешивание разных составов не допускается.

Главный тормозной кран камаз ЕВРО

На современных грузовиках, которые выпускает компания КамАЗ устанавливаются ГТК евро стандарта. Устройство главного тормозного крана представлено на рисунке ниже.

Устройство главного тормозного крана КамАЗ

1 — верхняя крышка корпуса крана; 2; 19 — закрепляющие конструкцию шурупы; 3;18 — шайбы для крепления на пружинной основе; 4 — толкательное устройство; 5 — втулка ГТК; 6 — корпусное основание рычага управления; 7 — винт для регулировки ГТК; 8 — рычаг управления; 9 — крепежная гайка; 10 — пружинная тарелка; 11 — устройство для соблюдения равновесия; 12 — кольцо для уплотнителя; 13 — поршень ГТК; 11; 16; 24; 28 — пружинные крепления; 15 — корпусное основание верхней части ГТК; 17;29 — опорное основание; 20;32 — кольца основания; 21 — поршень большого диаметра; 22 — атмосферный клапан ГТК; 23 — поршень маленького диаметра; 25 — корпус нижнего основания; 26;30 -кольцевые части; 27 — корпусное основание клапана нижней части ГТК; 31 — выпускное окно ГТК.

Основная информация

Главной задачей системы торможения является деформация скорости передвижения транспортного средства при помощи водителя или же электро-руководства. Вторичной задачей является задержка машины в неподвижном состоянии во время стоянок или кратких остановок. Противоположная сила остановки может образовываться самим двигателем от транспортного средства, механизмом, который отвечает за остановку колёс авто, электронным или гидравлическим замедляющим тормозом (обычно он находиться в самой трансмиссии). Для функционирования всех вышеперечисленных функций на транспортное средство устанавливают различные типы. На автомобили марки Камаз 5320 и 4310 устанавливаются сразу несколько тормозных систем. Следственно возникает вопрос, сколько же и всего?

1. Рабочий тип. Данный вириант можно применять абсолютно на любой скорости транспортного средства в целях резкой остановки или же просто для снижения скорости. Также стоит упомянуть, что рабочий типа начинает свое действие сазу же после нажатия на педаль “тормоз”. Этот тип считается самым эффективным по сравнению с остальными типами.
2. Запасной тип. Является вторым вариантом для экстренных случаев, когда основной тормозной блок отказывается работать.Запасные типы бывают двух вариаций: автономный тип и тип, который используется как функция.
3. Стояночный тип. Является необходимой для удержания машины на протяжении определённого времени на месте. А значит, что с помощью стояночного типа исключается вариант с передвижением автом без ведома владельца.
4. Вспомогательная. Вспомогательный тип используется на транспортах для передвижения, которым свойственна повышенная нагрузка на мост, для остановки на крутых спусках. Довольно часто происходит так, что функции этой системы остановки выполняются двигателем, на котором трубопровод перекрывается при помощи заслонки.

Также автомобили Камаз 5320 и 4310 оснащаются аварийной растормаживающей системой на стояночный тип тормозов, приводом тормозов прицепа, аварийной сигнализацией о функционировании системы торможения и системой контроля.

Камазовская система торможения ЗИЛ 130 оснащается такими основными механизмами и аппаратами:

• Ресиверы;
• Компрессор;
• Пневматические цилиндры;
• Тормозной механизм;
• Тормозной кран;
• Четырехконтурный защитный клапан;
• Регулировочный рычаг;
• Распределитель влаги;
• Датчики;
• Клапаны;
• Регулятор давления;
• Механизм вспомогательной системы торможения;
• Автоматический регулятор сил торможения.

В чём заключается принцип действия?

Давайте рассмотрим принцип действия камазовской тормозящей системы ЗИЛ 130 на примере гидравлического рабочего блока. Во время натиска на педаль тормоза нагрузка переноситься на уилитель, который в свою очередь сосздает дополнительное давление на основной цилиндр. Поршни основного цилиндра собирают всю лишнюю жидкость в цилиндрах авто-колёс при помощи трубопровода. Поршень основного цилиндра собирает всю жидкость в цилиндрах автомобильных колёс с помощью трубопроводов. Причём в этот же момент поток жидкости переходит в привод. Благодаря поршням цилиндров автомобильных колёс происходит перемещение тормозящих колодок к дискам, или как их ещё называют барабанам.

После нажатия на педаль тормоза активируется давление жидкости, что как правило запускает механизм остановки и заставляет автомобиль остановиться образованием сил торможения контактируя с покрытием дороги. Причём чем больше будет давление на саму педаль, тем лучше и быстрее произойдёт остановка автомобильных колёс. Давление жидкости в момент остановки может достигать от десяти до пятнадцати мегапаскалей.

В момент окончания остановки педаль тормоза содействует с возвратной пружиной и в итоге педаль стает в неактивное положение. Также в обратное расположение переходит поршень основного цилиндра. Большинство частей пружин отходят от барабанов с помощью колодок. В это же время тормозная жидкость перетекает в главный цилиндр из цилиндра авто-колёс. Таким образом, проходит понижение давления камазовской системы торможения ЗИЛ 130. Эффективность камазовской системы торможения сильно увеличивается благодаря использованию устройств безопасности транспортного средства.

Технические характеристики

Технические характеристики КамАЗ свидетельствуют о его мощности и широкой области использования в грузоперевозках. Особенности:

• габаритные размеры (д*ш*в) — 3,4*2,5*2,9 м;
• грузоподъемность — 6 т;
• полный вес — 15 т;
• заправочные объемы бака — 125*2 л;
• расход топлива на 100 км — 30 л.

Езда по бездорожью и высокая грузоподъемность сделали самосвал универсальным во многих сферах промышленности.

Силовой агрегат

У двигателя КамАЗ-4310 существует 2 вариации. Первые экземпляры оснащались силовым агрегатом 210 л.с. На современных машинах мощность двигателя составляет 430 л.с. Для этого потребовалась установка силовых агрегатов с 8-ю цилиндрами.

Особенности мотора у КамАЗа:

• крутящий момент — 637 Н/м;
• V-образное расположение цилиндров;
• рабочий объем — 10,9 л;
• максимальная скорость — 85 км/ч, машина разгоняется до этого показателя за минуту;
• тормозной путь — 17,2 м.

Серии 101 и 106 имеют силовые агрегаты повышенной мощности. Норма расхода топлива по сравнению с более современными моделями повышена.

Трансмиссия

Трансмиссия у транспортного средства универсальная, имеет полный привод. Отличительные особенности:

• блокировка межосевого дифференциала;
• синхронизация 2 и 5 скоростей коробки передач;
• несколько режимов раздатки;
• дистанционное управление;
• двухступенчатый редуктор.

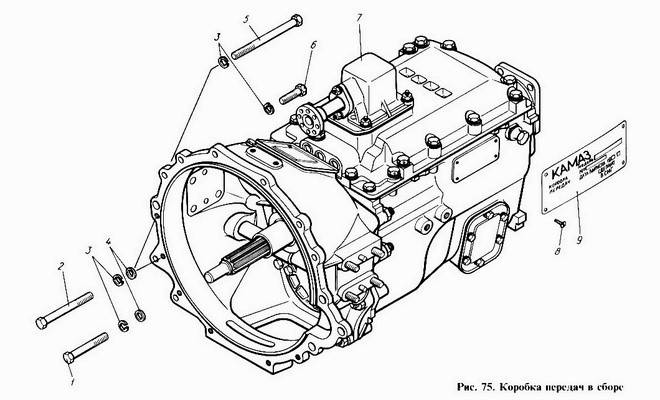

Механическая коробка передач стандартная, оснащена 5 передачами и дополнительным механизмом. Назначение раздаточной коробки — равномерное распределение между колесами крутящего момента.

Мощность от двигателя передает карданная передача. Устройство предполагает 4 карданных вала: привод заднего, среднего, промежуточного и переднего моста.

Рулевой механизм состоит из гидроусилителя, винта с шариковой гайкой, поршня-рейки.

Подвеска

Независимая подвеска образована:

• передними полуэллиптическими рессорами;
• амортизаторами;
• реактивными штангами.

ТТХ подвески позволяют машине преодолевать препятствия глубиной до 1,5 м.

Тормозная система

Тормозная система барабанного типа с пневматическим 2-контурным приводом. Транспорт дополнительно оснащен стояночным, запасным и вспомогательным тормозом. Диаметр барабана — 400 мм, кулачковый тип разжима. Претерпела изменение воздушная система, эффективность ее работы стала выше.

Органы управления КамАЗ 4310

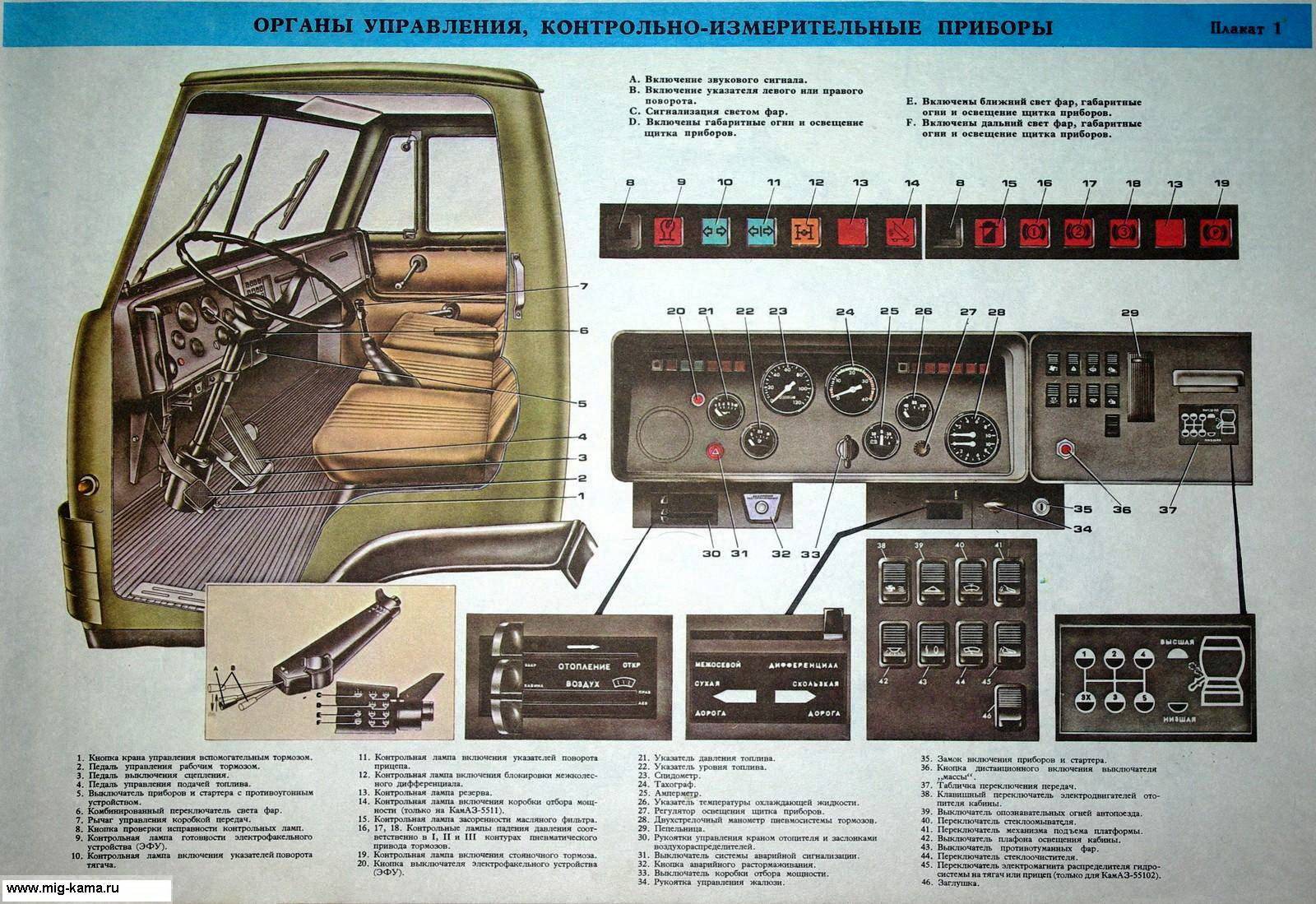

Органы управления и контрольно-измерительные приборы КамАЗ 4310 находятся в кабине грузовика.

Основной орган управления — рулевая колонка с колесом, расположенные так, чтобы у водителя был хороший обзор приборной панели. На самой рулевой колонке находится комбинированный переключатель (свет, «поворотники», звуковые сигналы).

Расположение различных педалей относительно руля:

• тормоз, подача топлива (справа)
• сцепление (слева)

Также КамАЗ оснащен вспомогательным тормозом, управление которым осуществляется кнопкой, находящейся внизу между педалями сцепления и тормоза.

Справа от водительского кресла расположены рычаги ручного управления различными системами, например, останова двигателя, подачи топлива, коробкой передач.

На приборной панели слева располагаются различные КИП (спидометр, топливомер), справа располагается ящик для вещей водителя, под которым находится предохранитель и переключатель предпускового подогревателя. В центре приборной панели располагаются переключатели и панель предохранителей. Так же в центре – рычаг крана регулировки давления воздуха в шинах и кнопка включения аккумуляторов.

Все органы управления, включая переключатели, рычаги и контрольно-измерительные приборы, имеют символические обозначения, делающие управление грузовиком удобным и понятным.

Электрическое оборудование

Схема электрооборудования КамАЗ-4310 предназначена для обозначения основных элементов системы и выполнения самостоятельного ремонта в случае необходимости. Цветная электрическая схема указывает на последовательность соединения электропроводки и всех электроустройств транспорта с описанием элементов. Цветная схема электропроводки имеет следующие элементы:

• устройство запуска силового агрегата;
• освещение кабины;
• поворотники, фары, аварийный сигнал;
• электросхема системы очистки стекла, отопление и энергоснабжение;
• противоугонный механизм;
• панель приборов;
• проводка;
• аудисистема;
• предохранительный блок;
• блок управления.

Данные узлы будут нормально функционировать только при удовлетворительном состоянии электрооборудования самосвала.

Лебедка

Производитель предусмотрел возможность применения лебедки, которая имеет барабанную систему. В ней есть ленточный тормоз и червячный редуктор. Трос растягивается до 83 м.

Привод механизма тормоза

Модификации транспортных средств КамАЗ конструктивно отличаются механизмами гашения скорости.

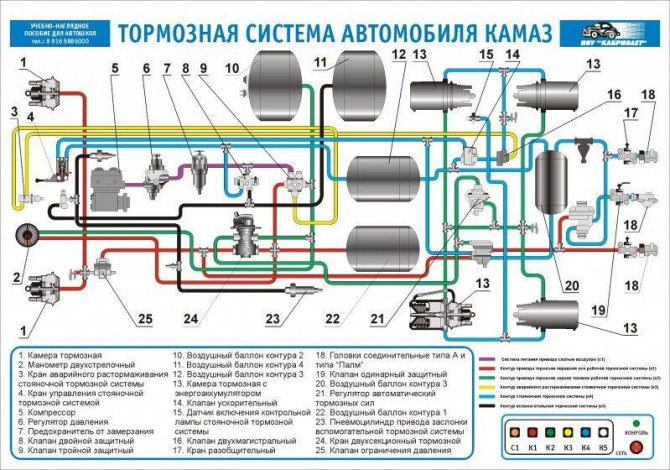

Тормозная система КамАЗ 5320 схема:

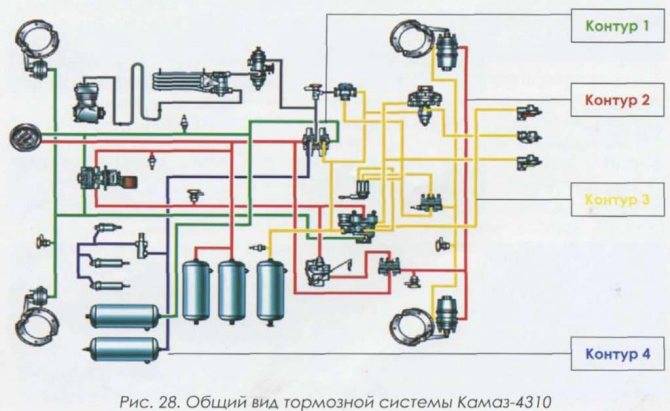

Тормозная система КамАЗ 43118 схема:

Контур, нуждающийся в поступлении воздуха под давлением, содержит: устройство повышения давления (9), редуктор напора (11), защитный элемент (12), баллон (20). Из контура, воздух под гнетом транспортируется в необходимой дозе пользователям. Воздушный гасящий привод делится на независящие контуры, защищенные между собой посредством клапанов. Воздушный тормозящий привод с пятью контурами: разделён двойным и тройным регулятором.

Первый контур содержит: регулятор (17), баллон (24) со средством измерения перепадов напора (18), прибор измерения давления с двумя стрелками (5), нижний сектор тормозного вентиля (16), устройство открытия, закрытия 7 вывода (С); устройства ограничения давления 8; камер 1 (2 штуки); тормозов носовой колёсной базы тягача, патрубки.

Второй контур кормовой колёсной базы содержит: регулятор (17), баллон (22) с вентилем (19) и средством измерения снижения напора (18), средства измерения напора с двумя стрелками (5), верхняя часть тормозного вентиля с двумя секциями (16), контрольное перепускное устройство (D), регулятор силы гашения, автоматический (30), камеры (26) в количестве четырёх штук.

Третий контур резервного и остановочного тормоза содержит: регулятор (13), баллон (25) с вентилем (19) и средством измерения снижения напора (18), два вентиля (7), вывод контрольный (B и E). Мануальный тормозной вентиль (2), клапан (29,32), аккумулятор (28), устройство контроля снижения напора (27), клапан (31,35,34), разобщительный вентиль (37), головки (38, 39), устройство сигнализации (33).

Особенность датчика (33), вписан в схему тормозной системы КамАЗ так, что включает сигнальные лампы как при использовании тормоза остановки, так и при эксплуатации главного тормоза.

Четвёртый контур не содержит баллона, состоит: регулятор (13), вентиль, работающий от воздуха (4), камера механического регулятора проходного сечения (23), камера привода штока ступора силового агрегата (10), средство измерения (14). Четвёртый контур снабжает воздухом под напором остальных пользователей: воздушный сигнал, преобразователь усилия на сцеплении, и др.

Пятый контур экстренной разблокировки без баллона и органов исполнения. Состоит: регулятор (17), вентиль (4), регулятор (32).

Машины Камского производителя (53215 и др.) на отрезке устройство увеличения напора – регулятор напора предполагают установку отделителя влаги. Монтаж устройства – обдуваемая балка агрегата. Та же причина установки баллона на двадцать литров на Камском транспорте (5490, 5320 и др.). Локация: отрезок предохранитель от замерзания – защитные регуляторы. Самосвалы 55111, 6520 без устройств сочленения автомобиля и прицепа.

Типы тормозных кранов

Грузовики, в том числе КАМАЗ, работают на тормозной системе, включающей пневматический привод.

Предусмотрена конструкция двух вилочных тормозных кранов:

• односекционный;
• два раздела.

На КамАЗы обычно устанавливают краны второго типа, так как они крупнее.

Двухсекционный кран также может быть нескольких видов для разных моделей автомобилей:

• каждая тормозная секция управляется отдельно;
• единое управление всеми разделами.

Конструкция и принцип работы этих типов тормозных кранов универсальны.

Обычно на автомобили Камаз начиная с версии 5320 устанавливается тормозной кран Wabco 100-3514008.

Как отрегулировать

Регулятор тормозного крана вращается следующим образом:

1. Закройте кран.
2. Подсоедините манометр к соединительной головке.
3. повысить давление в ресивере до 7,3 кгс/см² .
4. Проверка показаний манометра, которые должны соответствовать давлению в ресивере.
5. Если манометр показывает ожидаемый уровень давления, проверьте положение пружинного механизма. Она должна быть нажата до упора.
6. Установите рычаг аварийного тормоза в положение «Вкл.».
7. Поверните диск по часовой стрелке. 1 оборот Повышение уровня давления на 2 кгс/см². Необходимо сделать то количество оборотов, которое воспроизводят дифференциальный манометр и ресивер.
8. Переведите стояночный тормоз в положение «Выкл.».
9. Проверка манометра.
10. Отрегулировать работу тормозного крана от рабочей тормозной системы.
11. Опустите педаль тормоза и отрегулируйте сцепление.
12. Зафиксируйте вилку на гайке так, чтобы рычаг касался запорной части клапана.
13. Опустите регулировочный болт.
14. Отрегулируйте положение рукоятки так, чтобы ее верхняя часть нарочито соприкасалась.
15. Отрегулируйте ходовой рычаг, движение регулировочного болта.

Пневматический привод Камаз

Как заменить

Порядок замены клапана:

1. Выпустите воздушный поток из воздушных резервуаров, расположенных на задней и передней осях.
2. Снимите винты с цилиндрической головкой, которые соединяют клеммы пневматических линий.
3. Ослабьте шплинты и снимите соединительный штифт с задней вилки буксирного механизма с стрелой крана.
4. Открутите гайки стопорных болтов, которые соединяют верхнюю пластину корпуса с кронштейном.
5. Снимите поврежденный или изношенный кран.
6. Установите новую деталь на кронштейн левого лонжерона.
7. Закрепите механизм застежками.
8. Подсоедините кран к рукоятке вилки задней тяги. Схему подключения и разводки можно найти в инструкции по эксплуатации КамАЗа.
9. Установите и закрепите штифт.
10. Поднесите наконечники пневмопроводов к тройникам и переходным элементам.
11. Затяните крепежные гайки.
12. Запустить двигатель.
13. Заполните пневмопривод тормозных систем воздухом.
14. Проверьте затяжку всех шлангов и главного тормозного клапана.
15. Проверить уровень давления в приемной части механизма.

Как проверить тормозной кран

Порядок действий во время проверки крана привода тормозных систем:

1. Проверить исправность ламп и зуммера. Для этого нужно нажать на кнопку, которая расположена в блоке контрольных ламп, она должна загореться. Зуммер функционирует исправно, если загорается хотя бы 1 лампа. Запустить силовой агрегат и заполнить пневматический привод воздухом. В рабочем состоянии заполнение системы занимает не более 8 минут.
2. Осмотреть привод пневматической системы на герметичность. Необходимо отключить компрессор, опустить тормозную педаль. За полчаса уровень давления должен понизиться не менее, чем до 0,5 кгс/ см² . При включенных потребителях давление должно достигать данного значения за 15 минут.
3. Проверить исправность защитных клапанов. Следует подключить к контрольному клапану манометр. Затем необходимо стравить воздушный поток из баллона моста переднего типа при помощи клапана для слива конденсата. Уровень падения давления должна показывать только одна стрелка, показатели в баллонах задней телеги и стояночной системы тормозов не должны изменяться.
4. Проверить исправность привода пневматического типа. Показания манометра должны соответствовать уровню давления в тормозных камерах задней телеги и переднего моста.

Описание тормозов КамАЗ

Каждый автомобиль, выпускаемый Камским заводом, имеет на своём борту четыре разновидности тормозного оборудования.

• Главный тормоз;
• Резервный тормоз;
• Остановочный тормоз;
• Вспомогательный тормоз.

Эти виды оборудования справляются с задачей, не нуждаясь во взаимопомощи, в итоге, показатель выполненной работы достигает результативности. Если автоматическое торможение сопровождается выбросом воздушных масс из профиля, машина имеет в наличии механизм экстренной разблокировки. Принцип применения устройства – возобновить работу. Так же установлены следящие и сигнализирующие датчики состояния и работоспособности.

Главный тормоз снижает скоростной режим КамАЗ, вплоть до полной остановки. Устройства, останавливающие транспорт, расположены на шести колёсах машины. Принцип работы привода базируется на воздухе, находящемся под давлением. Агрегат оборудован двумя контурами, действие которых распространяется на носовую и кормовую оси по отдельности.

Активация главного механизма остановки происходит посредством ножного рычага, транспортирующего силовое воздействие на тормозной вентиль. Камеры тормоза – преобразователи силы давления воздушных масс в перемещение колодок тормоза.

Резервный гаситель движения снижает скоростной режим и останавливает машину, тогда, когда отказали главные тормоза, либо не до конца выполняется функция главным устройством.

Остановочная система заставляет автомобиль оставаться неподвижным на ровной поверхности, без вмешательства пилота. Особенность остановочного механизма, исполнение в паре с резервным тормозом. Срабатывание актуально после перевода рычага в необходимом положении.

Стояночный и вспомогательный тормоза КамАЗ:

Из сказанного выше видно, что на КамАЗ для главного, резервного и остановочного гасителей движения, базирующихся на корме, применяемые методы остановки едины. Что касается резервного и остановочного гасителя, единый у них — пневматический движитель.

Дополнительный гаситель движения работает на снижение степени нагрева оборудования, главного устройства снижения скорости. Сюда относится глушитель силовой установки, переключающий выпускной коллектор, и отключающий ввод топливной смеси.

Экстренная разблокировка расклинивает колодки, если они сработали автоматом и остановили машину. Привод экстренной остановки двойной, срабатывает как за счёт пневматики, так и за счет механических винтов. Сделано это с целью разблокировать энергетические аккумуляторы в автоматическом или ручном режиме.

Главный тормозной кран камаз ЕВРО

На современные грузовые автомобили, выпускаемые компанией КамАЗ, установлен европейский стандарт GTK. Устройство главного тормозного клапана показано на следующем рисунке.

Устройство главного тормозного крана КАМАЗ

1 — верхняя крышка гидроблока;
2; 19 — винты, фиксирующие конструкцию;
3; 18 — шайбы крепления пружины;
4 — толкатель;
5 — втулка ГТК;
6 — основание корпуса рычага управления;
7 — регулировочный винт SCC;
8 — рычаг управления;
9 — крепежная гайка;
10 — тарелка пружины;
11 — устройство поддержания равновесия;
12 — кольцо для уплотнителя;
13 — поршень ГТК;
одиннадцать; 16; 24; 28 — пружинные опоры;
15 — основание корпуса верхней части ГТК;
17; 29 — опорная база;
20; 32 — петли основы;
21 — поршень большого диаметра;
22 — атмосферный клапан ГТК;
23 — поршень малого диаметра;
25 — корпус нижнего основания;
26, 30-кольцевые детали;
27 — основание гидроблока нижней части ГТК;
31 — Окно вывода GTK.

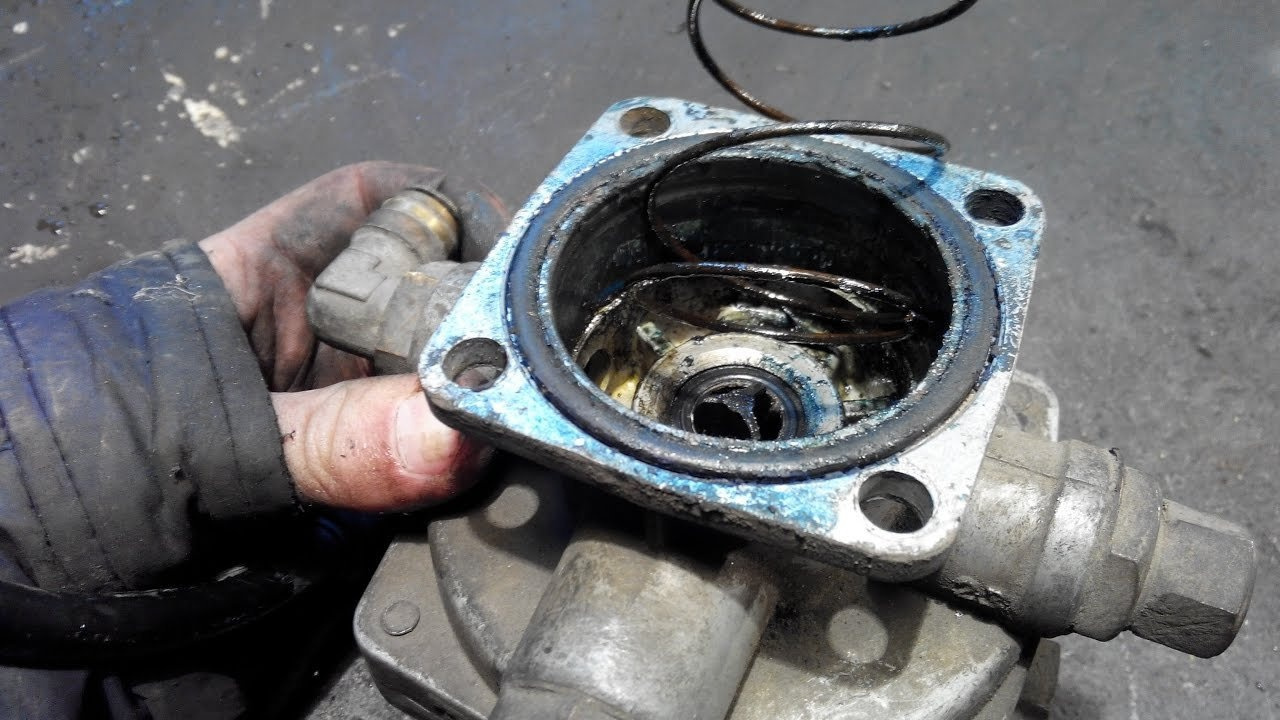

Ремонт тормозного крана

Ремонт тормозного кранового механизма КамАЗ изменился следующим образом:

1. Необходимо отсоединить и демонтировать метку буксировочного устройства.
2. Затем откручиваем 4 болта крепления с кронштейном.
3. Необходимо открутить воздуховоды, ведущие к крану. С помощью хода воздуховоды регулируются по отношению к магистралям.
4. Затем ключом на 12 откручиваем 4 болта с нижней пластиной.
5. Затем демонстрация снятия части корпуса смесителя вместе с ручкой и накладкой.
6. Наконец, верхний поршневой механизм.

При возникновении проблемы, что клапана шипят, потребуется реставрация поршней. Для этого необходимо заменить демпфирующее устройство, гасящее резкие толчки от рукоятки.

Для смены демпфера необходимо сохранить прежнее положение винта и отрегулировать зазор между винтом и нажимной частью поршня

Если ошибка вызвана неисправностью клапана, необходимо открутить крепежные винты, разъединить корпус и вытащить малый поршень, раскачивая большой

Для восстановления герметичности необходимо обособить стоимость и вероятность участка уплотнительного кольца, освободить, заменить поврежденные детали новыми.

Типы ремкомплектов

Это не полный комплект периферии от источника торнадо

• Мало видел. В него входят только предметы для обзора и специальный чехол для ручки управления.
• Средний набор. Помимо состава комплекта комплектуется втулками и крепежом.
• По большей части. В данном случае это полный набор базовых элементов для самостоятельного монзора remozoo.

Кран тормозных сил на полуприцепе

Так называется пневмоузел, контролирующий реакцию тормозов ПП на сигнал, поступающий от седельного тягача.

Строение

Тормозной кран (ТК) ПП бывает одно- и двухпроводный. На современной прицепной технике (Атлант, Кнорр, Фрюхауф, Шмитц, Крона Тонар, Маз, КамАЗ) чаще всего устанавливается более сложный двухпроводный узел, поэтому рассмотрим именно его.

Конструктивно ТК состоит из корпуса, в котором размещены большой и малый ступенчатые поршни, верхний и нижний клапаны, толкатель поршней. Также узел имеет в составе рычаг, шпильку, упругий элемент, отверстие для разгрузки и винт для настройки работы, позволяющий производить регулировку тормозных сил на полуприцепе.

Двухпроводная тормозная система полуприцепа

По схеме один вывод подсоединяется к тормозам передней колесной оси, второй – к задней. Еще один вывод ведет к крану растормаживания прицепа, который через клапан регулировки давления передает сигнал на регулятор тормозных сил (РТС), называемый в народе подводной лодкой или колдуном.

Предназначение

ТК прицепа служит для контроля тормозной системы несамоходного транспортного средства после получения команды из кабины водителя грузовика.

Также этот узел подключает тормозную систему ПП в автоматическом режиме при падении давления в воздухопроводе до критического уровня, производя сброс излишнего давления через атмосферный клапан.

Принцип действия

Тормозной сигнал передается из кабины грузовика. После нажатия на педаль тормозное усилие передается через главный кран полуприцепа при помощи поступления сжатого воздуха.

Клапан крана в ответ на команду направляет воздух от узла на выводы. Через другой шланг воздушная смесь под давлением направляется в тормозной кран, где с усилием воздействует на большой поршень, который срабатывает под влиянием пружины и давления воздуха, уравновешивая средний поршень, давление в воздуховоде, после чего срабатывают тормозные механизмы.

Когда педаль тормоза отпускается, воздух спускается через специально предназначенное отверстие, расположенное в кране. Пружина давит на поршень, он опускается, открывая отверстие клапана.

После того как давление падает, в системе происходит растормаживание.

Для запуска стояночной системы открывается кран на регуляторе тормозных сил (подлодке), и через отверстие в кране растормаживания прицепа воздух выходит наружу, обеспечивая подключение тормозного механизма.

Между РТС и клапаном растормаживания установлен клапан соотношения давлений, который контролирует перекрытие воздуховодов, когда давление падает до критических значений, чтобы не произошло самопроизвольного торможения.

Изменение уровня давления сжатого воздуха, регулировка тормозного крана полуприцепа производится с помощью специального винта.
