Лучшие производители силовых разъемов для спецтехники

ENSTO №6 в рейтинге лучших производителей.

Компания Ensto, которая возникла как небольшое семейное предприятие, сегодня представляет свою продукцию во многих странах мира.

В разделе производителя вы найдете новинки электрооборудования, которые помогают повысить безопасность электрических сетей, обеспечить защиту систем передачи данных, и многие устройства, улучшающие и оптимизирующие распределение электроэнергии.

Компания Ensto производит системы отопления и осветительные приборы, кабельные системы и оборудование для энергообеспечения водных судов.

Множество промышленных предприятий во всем мире выбирают компанию Ensto, как надежного партнера и проверенного поставщика.

Виды промышленных разъемов

Промышленные разъемы для силовых и сигнальных линий различаются по следующим признакам:

• Способу замыкания контактов.
• Исполнению.

По способу замыкания контактов эти разъемы бывают мобильными и стационарными. Первые предполагают возможность быстрого отключения линии. Они выполняются по штепсельной схеме вилка – розетка в технической литературе упоминаемой как Push-Pull (вставил – вынул), а в просторечии «папа – мама». Минимальное количество контактных штырьков (пинов) в них три. Один обязательно для подключения к заземляющему контуру. Для фиксации вилки относительно штепселя используются различные приспособления. В простейшем случае – это зуб на крышке розетки, который зацепляется за выступ кабельного ввода. Сами пины в гнездах удерживаются пружинными лепестками. Такие разъемы используются и для силовых линий, и для сигнальных, работающих по протоколу SMPTE.

Стационарные разъемы используются при необходимости наращивания длины кабеля. Внутри их корпуса устраивается диэлектрическая вставка с крепежными элементами, которые бывают трех типов:

1. Винтовое или болтовое соединение. Оно обеспечивает высокую плотность сопряжения.
2. Обжимное. На одном конце линии монтируется металлическая деформирующаяся втулка, которая сминается специальным инструментом после сопряжения проводов. Контакт обеспечивается плотностью примыкания сминаемого материала к проводам.
3. Коаксиальные и триаксиальные. Обычно используются для одножильных кабелей. Например, в системах теплый пол. Обеспечивают плотное соосное соединение за счет обжимной втулки, которая деформируется резьбовой муфтой. А также поступательным движением соединяемых элементов друг к другу в результате стягивания резьбового соединения.

По исполнению промышленные разъемы бывают как полностью выполненными из диэлектрика (кроме контактных пинов), так и имеющие защитную металлическую оболочку, повышающую их устойчивость к физическим воздействиям. Кроме того, различаются способы подвода кабеля к ним – сбоку, сверху, на проход, разное положение входа и выхода относительно друг друга.

Число контактов

В зависимости от количества контактов силовые разъемы бывают:

• трехконтактные — получили широкое распространение, мы уже упоминали выше. У них три контакта: фаза, ноль и заземление. Такие изделия используются в быту и офисах.
• четырехконтактные имеют три фазы и ноль, используются при работе с техникой с двойной изоляцией;
• разъем на пять контактов получает три фазы, ноль и заземление. Необходим при работе с техникой с дополнительным заземлением и усиленной изоляцией.

Есть еще нестандартный разъем на 7 контактов, 6 из которых располагаются по кругу и один в центре. Используется при запуске трехфазных двигателей.

Отдельно стоит отметить многоконтактные разъемы, которые служат больше для соединения множественного оборудования и быстрой передачи сигнала между ним, но и подачу питания многокотактные разъемы также обеспечивают. Сфера их использования широка. Они необходимы при управлении воздушными кранами, в работе сигнальных установок, для подключения телефонных линий, и даже для подключения многочисленного светового и звукового оборудования в концентрах залах. Есть разъемы на 7, 19, 25 и даже 150 контактов. Только представьте, сколько оборудования можно соединить в одну систему.

И несмотря на то, что многоконтактные разъемы имеют несколько иную сферу использования, при их выборе смотрят на все те же показатели – ток, максимальное напряжение, степень защиты, материал изготовления и т.д.

Многоконтактные разъемы от Contactica

Компания Contactica поставляет многоконтактные разъемы MARECHAL напрямую от производителя, потому в качестве можно быть уверенным, как и в самой выгодной цене. Представлены разъемы на 7-37 контактов, с различным номинальным током (от 10 до 50 А), степенью защиты, в пластиковом и стальном корпусе. Менеджеры компании помогут с выбором и при необходимости закажут требуемое оборудование, если его не будет в наличии.

Типы зарядных станций

Стандарт зарядки – не менее важная особенность, чем размеры салона и технические характеристики. Тем более что выбрать параметры сравнительно просто, заранее зная свои предпочтения и финансовые возможности.

Со стандартами зарядных устройств и подходящих к ним электрозаправок всё намного сложнее.

Электрокары разных производителей комплектуются своими вариантами разъёма. И не обязательно, что встреченная на пути заправка будет оборудована устройством подходящего типа.

Избежать проблем украинский водитель может, пользуясь специальными сайтами и мобильными приложениями. На них обозначены электрозаправки по всей стране и зарядные станции, ближайшие к автомобилю.

Американские стандарты

Первые стандарты электрических зарядок появились в Соединённых Штатах. В этой стране зарядные станции делят на три типа – Level 1, 2 или 3.

Электрозаправки первого уровня – обычные устройства, похожие на бытовые зарядки переменного тока. С их помощью можно за час зарядить электромобиль для поездки всего на 20-40 км. Большинство электрокаров заряжаются на такой станции 8-12 часов.

Зарядки типа AC Level 2 представляют собой станции, которые подключаются к обычной электросети. Скорость примерно вдвое выше по сравнению с первым уровнем.

Среднее время восстановление заряда аккумулятора – 4-6 часов. К этому типу относится большая часть современных американских станций.

Тип Level 3 – быстрая зарядка постоянного тока с напряжением 480В и мощностью до 135 кВт. Редко встречается в европейских странах, в том числе, в Украине. Предназначена, в первую очередь, для автомобилей Tesla, аккумулятор которых заряжается всего за 30-40 минут на 80%.

Европейская классификация

В Европе можно встретить зарядные станции, которые делятся на 4 разновидности – уже не по уровню, а по режиму:

• Mode 1. Самая маломощная станция, способная питаться от бытовой электросети. Время подзарядки электрокара с его помощью – до 10-12 часов. Соответствует американскому типу Level 1 и почти не применяется для современных электромобилей.
• Mode 2. Стандартная зарядная станция переменного тока, которую применяют и в быту, и на электрозаправках. Подходит для электромобилей практически любого типа, с традиционным разъёмом и системой защиты внутри кабеля. Время зарядки стандартного электрокара – до 8 ч.
• Mode 3. Самый мощный режим для зарядных станций с переменным током. Совместим с разъёмами типа Type 1 (SAE J1772) для однофазных цепей и Type 2 – для трёхфазных. Время зарядки может достигать от нескольких минут до 3-4 часов.
• Mode 4. Скоростная зарядка, использующая уже не переменный, а постоянный ток. Время восстановления ёмкости аккумулятора среднего электрокара – полчаса до 80%. Цена таких станций достаточно высокая, и в Украине они встречаются редко.

Модели популярных в Украине электромобилей

Модель	Разъём	Максимальная мощность зарядки, кВт
BMW i3	Type 2 CCS Combo 2	50
Opel Ampera-e	Type 2 CCS Combo 2	50
Fiat 500e	Type 2	22
Ford Focus Electric	Type 2 CCS Combo 2	50
Hyundai Ioniq Electric	Type 2 CCS Combo 2	50
Jaguar I-Pace	Type 2 CCS Combo 2	50
Kia Soul EV	Type 1 CHAdeMO	50
Mercedes-Benz B-Class Electric	Type 2	22
Mitsubishi i-MiEV	Type 1	6,6
Nissan e-NV200	Type 1 Type 2	22
Nissan Leaf	Type 1 Type 2 CCS Combo 2	50
Renault Kangoo Z.E.	Type 2	22
Renault ZOE	Type 2	22
Smart ForTwo Electric Drive	Type 2	22
Tesla Model S	Type 2 Tesla Supercharger	120
Tesla Model X	Type 2 Tesla Supercharger	120
Volkswagen e-Golf	Type 2 CCS Combo 2	50

Tyco Electronics (TE)

TE занимает большую часть рынка, и многие компоненты ее разъемов являются «стандартом» в индустрии разъемов.

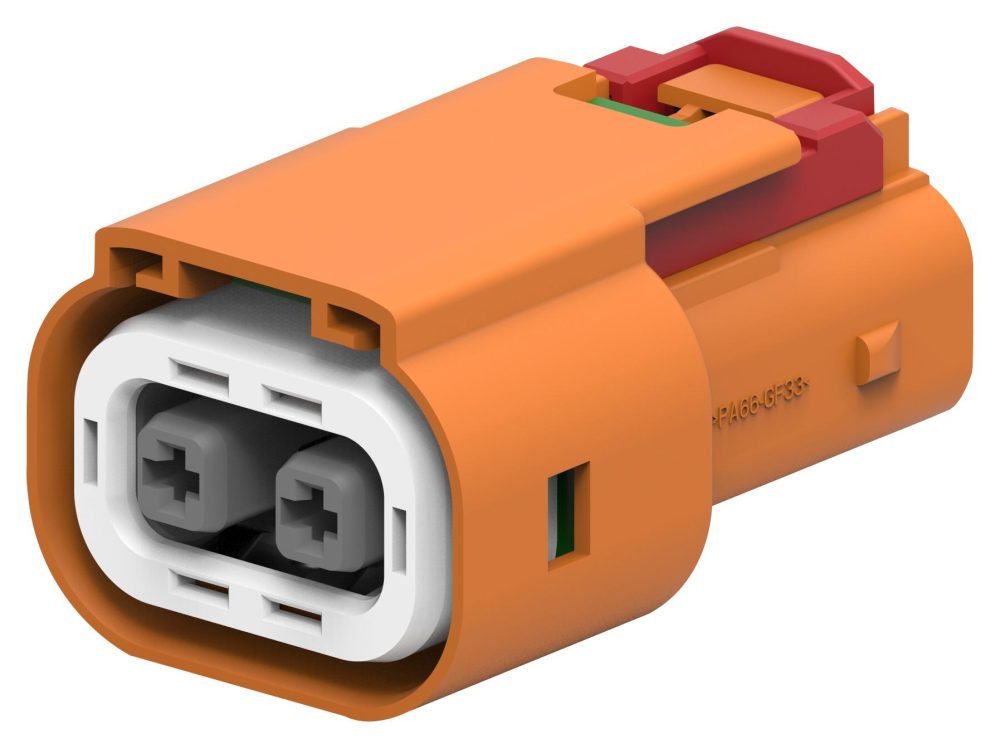

Система высоковольтных разъемов AMP+ HVA 280

Система высоковольтных разъемов AMP+ HVA 280

AMP+ HVA 280 — это высоковольтный соединитель от TE, который предлагает тысячи возможностей для проектирования и гибкой компоновки.

Система высоковольтных межсоединений AMP + HVA 280 компании TE включает в себя устойчивые к прикосновениям, двух- или трехпозиционные, слабо- и среднетоковые штекеры и разъемы, разработанные для обеспечения превосходной гибкости при применении в оборудовании гибридных и электрических транспортных средств. Система разъемов предлагает несколько вариантов защелок и встроенный внутренний HVIL, что позволяет оптимизировать размер упаковки и гибкость маршрутизации.

Кроме того, серия HVA 280 предлагает более 3 000 вариантов комбинаций, обеспечивая решения для широкого спектра оборудования и жгутов, таких как аккумуляторные блоки, DC/DC-преобразователи, зарядные устройства для автомобилей, электрические разъемы и высоковольтное распределение энергии.

Механическая характеристика

• Клемма: 2,8 мм MCP, 064 MQS
• Диапазон проводов: от 2 мм² до 4 мм² многожильный или индивидуально экранированный провод

Электротехнические работы

• Номинальное напряжение: До 600 В индивидуально экранированный провод. Многожильный провод до 850 В
• Номинальный ток: До 40A при 85℃
• Степень защиты IP: IP67
• Экранирование: 360° от провода до устройства
• Диапазон температур: от -40℃ до 140℃

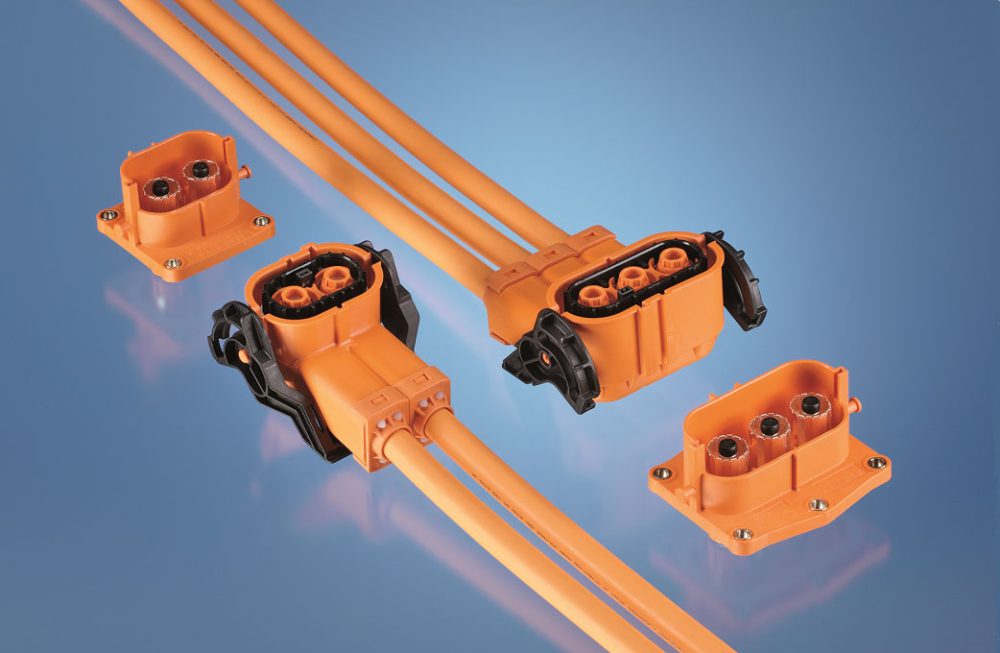

Система высоковольтных разъемов AMP+ HVP 800

Система высоковольтных разъемов AMP+ HVP 800

Система высоковольтных соединителей AMP+ HVP 800 компании TE для высоких токов надежно обеспечивает передачу высоких токов и напряжений от аккумуляторов к инверторам и электронным двигателям до 250 ампер по проводам сечением 50 мм2.

Сенсорные 2- или 3-позиционные разъемы и головки с 90- и 180-градусными штекерами со встроенной внутренней функцией HVIL и экранированием EMI. Эта серия HVP 800 отличается широким диапазоном температур и линий, а также широким выбором вариантов ключей для многих применений в электромобилях.

Механическая характеристика

• Терминал: 8 мм штырь и гнездо
• Диапазон проводов: Дискретный экранированный провод 16 мм² — 50 мм²

Электротехнические работы

• Номинальное напряжение: 650V, 850V, 1000V
• Номинальный ток: До 250A
• Степень защиты IP: IP67
• Экранирование: 360° от провода до устройства
• Диапазон температур: от -40℃ до 140℃

Разъемы TE являются отраслевым стандартом с точки зрения устойчивости к воздействию окружающей среды, механических характеристик и электрических параметров, и продолжают доминировать на развивающемся рынке разъемов для новых энергетических транспортных средств, которые отличаются от традиционных транспортных средств.

Общие сведения

Выпускаются два вида клемм:

1. Электротехнические:

• для катушек индуктивности;
• в генераторах, стартерах, блоках питания;
• в трансформаторных обмотках, электромоторах и пр.

2. Электрические:

• для электрощитков;
• в энергосетях.

Незначительное различие заключается в значениях допустимой токовой нагрузки, что надо учитывать при подборе нужного изделия.

Достоинства

Использование клемм имеет ряд положительных моментов:

• отсутствует опасность возникновения искры;
• надёжность и продолжительное время эксплуатации;
• безопасность соединения;
• повышенная жёсткость;
• простота установки.

Классификация

Клеммы делятся по разным параметрам.

1. По материалу изготовления:

• медные

• никелевые

• латунные

• бронзовые

2. По изоляции:

• изолированные

Цвет информирует о допустимых рабочих токах: красный – до 10 А, синий – до 15 А, жёлтый – до 24 А.

• неизолированные

3. По способу контакта:

• ножевые

Применяются парами для проводников, имеющих сечение до 6 миллиметров. Устанавливаются обжимом хвостовиков. Соединение выполняется путём вставки одной клеммы в другую (контакт «папа-мама»).

Используются в бытовой технике – утюгах, холодильниках и пр.

• кольцевые типа «О»

Для установки в электроцепях, имеющих контактные соединения винтовой фиксации. Накручиваемая гайка исключает выскальзывание провода и увеличивает площадь соприкосновения контактов. Присоединение выполняется пайкой, сваркой или опрессовкой.

Подходят для применения не только на кабель-трассах большого диаметра, но и в электросхемах со слабыми токами.

• вилочные типа «U»

Предназначены для электроцепей разной потребляемой мощности, когда требуется часто переподключать или временно соединять проводники. Плотность контакта обеспечивается закручиваемому винту. Присоединение осуществляется опрессовкой.

• штекерные типа «В»

Разъёмное изделие, состоящее из розетки с вилкой, для монтажа на проводниках до 6,6 миллиметра. Маркировка «А» относится к вилке, «В» — розетка.

Используются в слаботочных электроцепях.

• гильзы соединительные

Быстрый и монолитный контакт выполняется путём прессования специальными клещами – кримпером. Используются гильзы из:

• меди – ГМ;
• меди лужёные — ГМЛ;
• алюминия – ГА.

Преимущества:

• максимальная прочность;
• использование на улице;
• непрогораемость;
• противодействие окислению;
• невозможность случайного разрыва.

Недостатки:

• неразъёмность;
• одноразовое применение.

• фиксаторы муфтовыеШирокая линейка клемм, подходящих как для электроцепей с небольшими токовыми нагрузками, так и мощных кабель-трасс, имеющих сечение до 16 мм². Соединитель фиксируется путём обжима или с помощью болтов. Как правило, для проводки одножильных проводов не применяются.

Традиционные коммутационные устройства

Клеммники, в отличие от клемм, которые являются неотъемлемой частью проводников, выступают в качестве приборов для коммутации проводов:

• изолированных;
• оголённых;
• с зафиксированными клеммами.

Материал:

• керамика – для установок с особым температурным режимом или нагревательных устройств

• полипропилен – для осветительных приборов

• полиамид – в колодках усиленной нагрузки

• карболит – для авто и устройств с высокими вибрационными нагрузками

• поливинилхлорид – в слаботочных соединениях

• текстолит и эбонит

Винтовые клеммники

Электромонтажные (строительные)

Выполнены в виде стальных или латунных гильз, оснащённых зажимами с винтами и вмонтированных в негорючую полимерную колодку. Допустимая нагрузка соединяемых проводов сечением до 35 мм² до 100 А. Допустимое напряжение до 600 В. Монтируются в машине для установки предохранителей, защищающих линию установки клеммника и отходящие присоединения.

Преимущества:

• простота работы;
• надёжность контакта;
• подходят для транспортных средств;
• минимальная цена.

Недостатки:

• возможность раздавливания винтом проводов при установке из-за мягкости алюминия или меди;
• высокая вероятность перегрева с последующей потерей контакта;
• необходимость применения латунных наконечников для многожильных медных проводников;
• постепенное ослабление прижимной силы винта с необходимостью периодической проверки крепления.

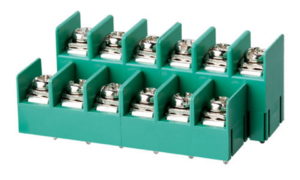

Барьерные

Выполнены в виде медных или латунных пластин, установленных в гетинаксовый корпус. Допустимая сила тока при рабочем напряжении до 1 кВт составляет до 200 А. Сечение кабеля может достигать 100 кв.мм. Обычно применяется на мощных силовых установках.

Преимущества:

• надёжный контакт соединения;
• разборность конструкции;
• упорядочивание проводников;
• крепление на приборную панель, din-рейку, печатную плату;
• наличие оргстекла для защиты от коротких замыканий или случайных контактов;
• визуальный контроль состояния соединений.

Недостатки:

• повышенное переходное сопротивление;
• длительность установки;
• необходимость оснащения проводников наконечниками для надёжного контакта.

Зажимные клеммники

Самозажимные

В твёрдом полимерном корпусе находится прижимная металлическая пластинка с латунным покрытием, срабатывающая при установке проводника до упора. Затем оголённая жила надёжно придавливается к лужёной шине.

Преимущества:

• простота установки;
• надёжность соединения;
• хорошее упорядочение;
• низкая цена;
• возможность соединения медь-алюминий;
• с функцией улучшения контакта при нагреве.

Недостатки:

• применение для крепежа кабеля небольшого сечения не больше 4 мм²;
• невысокое значение допустимого тока до 25 А, ограничивающее использование на мощных сетях;
• невозможность применения многожильных проводов из-за невысокой жёсткости при проталкивании через пластины.

Пружинные

В полимерном корпусе размещены две контактные пластинки из латуни. Одна подвижная, а вторая жёстко закреплена. После установки проводника подвижный контакт опускается с постановкой на защёлку. Установленная пружинка поджимается, обеспечивая нажим и надёжное соединение.

Преимущества:

• простой монтаж и замена;
• предотвращение случайного контакта;
• допустимость соединения разных материалов – алюминиевых и медных;
• возможность использования многожильных проводов;
• наличие контакта для выносного заземления.

Недостатки:

• возможность ослабления давления пружинки с течением времени или в результате нагрева;
• подходят для проводов с небольшим сечением не больше 2,5 мм²;
• применение для токов с невысоким значением до 25 А.

JST-XH[править]

Разъёмы данного типа часто применяются для балансировки отдельных элементов в составе сборки из нескольких литий-полимерных (Li-Pol), литий-ионных (Li-ion) или литий-фосфатных (LiFePO4) аккумуляторов. Подобные разъёмы с разным количеством штырьков устанавливаются в большинство современных зарядных устройств для балансировки литиевых элементов при заряде. Кроме того, разъёмы данного типа в конфигурации 1S (2 штырька) часто применяются в качестве силовых разъёмов для миниатюрных литий-полимерных аккумуляторов, которые используются в маленьких радиоуправляемых игрушках (вертолёты, машинки и т.д.)

Разъем. Топ 5 – Рейтинг крупнейших, надежных компаний, фирм и заводов: лидеры 2022-2023 года.

Компания Arlight – лидер среди производителей высококачественного светодиодного оборудования.

Для того, чтобы светодиодные ленты, светильники, различные виды ламп, которые производит компания Arlight, обеспечивали безупречное освещение в течение всего срока службы, используются высококачественные компоненты, каждый этап производства проходит строгий контроль качества.

Используя продукцию Arlight, вы можете решить любую задачу по освещению жилых и общественных пространств, архитектурной или ландшафтной подсветке, а также праздничной или рекламной иллюминации.

Узнать, какие новинки продукции появились у компании, вы можете в карточке производителя Arlight.

Герметичные разъемы для соединения кабеля NEO-GERM.

Новая серия герметичных водонепроницаемых коннекторов NEO-GERM со степенью пылевлагозащиты IP68 уже поступила на склад.
Коннекторы полностью защищены от пыли и влаги.

Инженеры Arlight провели эксперимент, в ходе которого коннекторы погружали под воду на глубину боле …

Новости | Новинки производителя : “Arlight”

Arlight (Арлайт) PDF каталоги

Hyperline – российский производитель кабельных систем. Сегодня кабельное оборудование является самым удобным решением для офисов, промышленных объектов, и центров обработки данных.

Hyperline не только производит полный спектр продукции, в который входят медные и опто-волоконные кабели, розетки, кроссовое оборудование, серверные, телекоммуникационное оборудование, но и предлагает потребителям готовые решения.

Это дает возможность построить собственную структурированную кабельную систему, полностью отвечающую требованиям заказчика.

Постоянное расширение ассортимента, высокое качество оборудования и информационная и техническая поддержка, делают компанию Hyperline лидером отечественного рынка кабельных систем.

Появились новые разъемы с удлиненным язычком – серия Hyperline PLEZ-8P8C-UA-CX-100

Разъёмы Hyperline RJ-45 серии PLEZ-UA обеспечивают более лёгкую заделку и удобны при высокой плотности портов.
Разъёмы PLEZ-UA обеспечивают более простую оконцовку кабелей, чем обычные разъёмы RJ-45.
Для их заделки вам не потребуется предварительно подрезать жилы до н …

Разъем Hyperline CAT3-IDC

Подробнее – Новости | Новинки производителя : “Hyperline”

Hyperline (Гиперлайн) PDF каталоги

Компания Ensto, которая возникла как небольшое семейное предприятие, сегодня представляет свою продукцию во многих странах мира.

В разделе производителя вы найдете новинки электрооборудования, которые помогают повысить безопасность электрических сетей, обеспечить защиту систем передачи данных, и многие устройства, улучшающие и оптимизирующие распределение электроэнергии.

Компания Ensto производит системы отопления и осветительные приборы, кабельные системы и оборудование для энергообеспечения водных судов.

Множество промышленных предприятий во всем мире выбирают компанию Ensto, как надежного партнера и проверенного поставщика.

Отличие быстрой, ускоренной и скоростной зарядки

Стандартные зарядные станции используют для зарядки аккумулятора электромобиля переменный ток.

Если используется однофазная сеть, максимальное напряжение может достигать только 220В, а мощность не превышает 7,4 кВт.

Однако таких показателей мало для современного электромобиля с запасом хода не меньше 200 км.

Заряжать его для поездки придётся всю ночь, а днём время ожидания составит не меньше 5 часов. Поэтому для зарядки применяется трёхфазная сеть.

Электросеть с напряжением 380В позволяет зарядить аккумулятор электромобиля в несколько раз быстрее. При одинаковой с однофазными розетками силе тока в 16А мощность зарядки повышается до 10,5 кВт, максимальное значение – 43,5 (50) кВт.

По-настоящему скоростная зарядка выполняется с помощью постоянного тока. Для этого используются специальные батареи, установленные на зарядных станциях.

Отсутствие необходимости преобразовывать переменный ток электросети в постоянный аккумулятора электромобиля позволяет сократить процесс в несколько раз.

Вместо 10-12 или даже 5-6 часов на восстановление ёмкости батареи электрокара тратится всего 30-40 минут.

Преимущества такой зарядки – высокая скорость. Но есть и недостатки, из-за которых технология пока не настолько распространена, как «медленные» и «ускоренные».

К ним относят невозможность зарядить с максимальной скоростью весь аккумулятор – только на 80%, после чего процесс замедляется до стандартных значений.

Кроме того, станции быстрой зарядки намного дороже в обслуживании, а батарея, которую постоянно заряжают таким способом, быстрее выходит из строя.

Поэтому рекомендуется использовать скоростную технологию только периодически, чередуя её с обычной подзарядкой от сети.

Материал корпуса

Так как требования к промышленным разъемам повышенные, изготавливаться они должны из качественных материалов. Для создания корпуса используют:

• полиамид или поливинилхлорид – отличный выбор для эксплуатации в закрытых помещениях. Такие разъемы устойчивы к возгораниям, имеют свойство к замозатуханию, потому могут использоваться даже в пожароопасных помещениях. Они хорошо переносят ударные нагрузки, отличаются достаточной прочностью и износостойкостью. Корпус из полиамида не боится попадания бензина, солей и ряда других агрессивных химических веществ. Слабое место – боязнь отрицательных температур, под действием которых материал начинает буквально раскалываться и крошиться;
• каучук не трескается на морозе, хорошо переносит удары и падения, не боится влаги и пыли, является отличным диэлектриком, потому для эксплуатации на улице подходит лучше. Разъемы в каучуковом корпусе стоят дороже тех, что выполнены из ПВХ.

Теперь заглядываем внутрь. Внутренние проводящие части изготавливают из металлов, устойчивых к коррозии. Идеальный вариант – латунь, также используется медь и бронза. Чтобы повысить уровень защиты от коррозии, металлические элементы дополнительно могут покрываться напылением из никеля.

Где может понадобиться силовой разъем?

Силовой разъем необходим везде, где используется оборудование высокой мощности. Он может использоваться как в помещении, так и на улице. Вот самые распространенные случаи использования промышленного разъема:

• на строительной площадке для подключения электроинструмента, бетономешалок, сварочных аппаратов и прочего оборудования;
• на производстве, где постоянно работают специфические инструменты, в т.ч. насосное, компрессорное и обрабатывающее оборудование;
• в киосках и бытовках, где работают, например, мощные обогревательные приборы;
• в быту, когда необходимо работать с мощными строительными инструментами, включать обогреватели;
• на спортивных объектах и турбазах;
• в сельском хозяйстве.

Это далеко не полный список всех возможных сфер эксплуатации силовых разъемов. Это настолько ответственное оборудование, что его производством занимаются немногочисленные компании, зато они предлагают по-настоящему качественные изделия. Впрочем, и низкосортные подделки также встречаются, потому рекомендуем покупать силовые разъемы в крупных проверенных магазинах или напрямую связываться с производителем или его дилерами.

Резюме

Проведя сравнительный анализ, мы можем увидеть, что преимущество старейших компаний перед конкурентами по-прежнему неоспоримо.

С одной стороны, проектирование и изготовление пресс-форм является необходимым условием для массового производства. С другой стороны, автоматическая сборка машин является ключом к автоматизированному производству, точной штамповке и литью под давлением.

Кроме того, высоковольтные разъемы, как адаптироваться к его высокого напряжения, высокого тока рабочей среды и обеспечить безопасность автомобильных электронных систем, по-прежнему каждый разъем производителей необходимо продолжать преодолевать технические трудности.

Клеммники зарубежного производства

Лучшие производители разработали удобные технологии и новинки, позволившие трансформировать классические клеммы в уникальные интерфейсы соединения.

Прижимной Push Wire

Неразъёмное изделие, использующее свойства жёсткости, для надёжного крепления. Монтаж выполняется путём проталкивания зачищенного конца провода в отверстие. Извлечение осуществляется выкручиванием провода.

Виды соединителей:

• для одиночного провода;
• для проводов с пониженной жёсткостью.

Силовой пружинный Power cage clamp

Универсальный клеммник для всех типов электропроводов, имеющих сечение до 95 мм². Состоит из двойной клетки, оборудованной пружиной с прессом и металлической шиной.

Соединение выполняется с помощью шестигранника для поджимания. После установки ключ поворачивается и опустившийся пресс надёжно прижимает проводник.

Наборный самозажимной Cage clamp

Эксклюзивная техника, запатентованная фирмой WAGO, для проводников любой жильности с сечением до 35 мм². Подсоединение выполняется путём поднятия пружинного зажима с помощью специального рычажка. После установки проводника зажим опускается обратно.

клеммник WAGO

Самозажимной Cage clamp S

Использование не предусматривает применения электромонтёрских инструментов. Подсоединение выполняется путём установки оголённого конца провода до упора.

Anti-spark разъёмы[править]

Весьма часто при подключении LiPo-батарей с количеством банок от 3S происходит .

С этим можно бороться с помощью специальных противо-искровых разъёмов. Такой разъём состоит из двух изолированных частей, соединённых между собой сопротивлением. В процессе соединения сначала начинает течь небольшой ток через сопротивление, заряжая ёмкости контроллеров моторов. А затем, когда разъём входит на всю длину, сопротивление исключается (шунтируется) из цепи и разъём работает как обычный.

Примеры готовых изделий:

Anti-spark разъёмы можно изготовить и самостоятельно, зная принцип его работы. Или использовать две пары разъёмов: силовые, и небольшие, содержащие в цепи сопротивление и подключаемые в первую очередь.
