Рулонные прессы FARMA PLUS
Серия Farma Plus — это специально разработанные модели пресс-подборщиков для требовательных фермеров. Используемые технические решения (например, механическая блокировка камеры) позволяют добиться более высокой степени прессования. Повышение производительности и качества материала. Эти модели в первую очередь предназначены для фермеров, которым нужен силос высочайшего качества. Пресс-подборщики FARMA PLUS — это универсальные машины, которые одновременно хорошо работают с соломой и сеном. Богатое стандартное оснащение повышает комфорт и производительность. Современная конструкция цепного ролика шовной камеры в моделях PS 1211 и PS 1221 FARMA PLUS увеличивает скорость прессования, улучшая качество силоса и производительность.
Принцип работы
Шарнирно-телескопический вал передает крутящий момент на вал обгонной муфты, что защищает его от повреждений. Маховик накапливает энергию и снижает скорость с помощью конической шестерни.
Поршень с резцами на роликах в камере пресса совершает возвратно-поступательные движения. Сухой материал подается в камеру из нижнего подборщика. Пуансон спрессовывает его в стопку и срезает. После достижения заданной длины тюка включается обвязочный механизм.
Упаковщики тюков Sipma собирают солому, сено в прессованные тюки длиной 0,3-1,3 м, которые выгружаются на поле или транспортируются на прицепе с помощью специальных салазок, что сокращает продолжительность и трудоемкость сбора. Вес тюков 7-50 кг в зависимости от прессуемого и подаваемого материала.
Техническое обслуживание и регулировка пресс-подборщика осуществляется дилером или торговым представителем при первом запуске пользователем для проверки технического состояния и работоспособности агрегата, затем пользователем.
Подготовка обвязывающих механизмов к работе
Обвязку производят только сизалевым или полипропиленовым шпагатом прочностью 1000-1100 Н. Такой шпагат имеет достаточную толщину и надежность, чтобы обеспечить обвязку тюков. Если используются другие типы шпагата или нити, механизмы связывания могут выйти из строя.
Пресс-подборщик Sipma содержит коробку для 10 катушек шпагата. При заполнении нижних камер перегородки убираются. Когда вы натягиваете тетиву, стопорный рычаг устанавливается в положение СТОП.
Чтобы соединить ленточный материал между собой, внутренний конец нужно протянуть через кольцо с той стороны, где нет узлов. Нить продевается через иголки. Затем диск поворачивается, рычаг переключателя перемещается в верхнее положение. Поворачивая маховик в направлении стрелки, шпагат вставляется в узловязатели. Плиты злоумышленников и прессы щиплют его. При дальнейшем вращении маховика обвязочное устройство должно совершить полный рабочий цикл. Стрелки и переключатели возвращаются в исходное положение. Нить натягивается так, чтобы не образовывались петли.
Регулировка степени прессования рулонов
С увеличением сопротивления в камере прессования увеличивается плотность сухого материала и степень прессования. Эта скорость сжатия регулируется специальными ручками на вязальной машине пресс-подборщика Sipma Z224. При повороте ручек вправо уровень давления увеличивается. Если устройство долгое время не работало, хомуты ослабляются, после появления первых валков их подтягивают.
Рулонный пресс SIPMA PS 1312 POWER CUT
Система Power Cut основана на резке собранного материала перед прессованием, что обеспечивает лучшее заполнение шовных камер и увеличивает степень прессования. В результате процесс силосования улучшается, гарантируя силос самого высокого качества. Корм, приготовленный пресс-подборщиками с режущими ножами, лучше усваивается животными, а также значительно упрощается процесс резки тюков в кормовозах.
Каждое из режущих лезвий оснащено независимой системой защиты от повреждений, а простой способ разборки отдельных ножей позволяет регулировать длину реза. Измельчитель с роторной подачей повышает транспортабельность материала и увеличивает производительность машины. При уборке материала, который не нужно измельчать, можно просто выключить резак, так как все ножи подвешены на раме, управляемой гидравлическим серводвигателем.
Технико-эксплуатационная характеристика Сипма Z-224
Пресс-подборщик Sipma имеет следующие технические характеристики:
- Габаритные размеры – 4,85х2,5х1,55 м.
- Масса агрегата 1555 кг.
- Общая ширина 1780 мм.
- Ширина прессовальной камеры 460 мм.
- Высота прессовальной камеры 400 мм.
- Площадь входного отверстия составляет 2300 см².
- Производительность — 24 ч/час.
- Потребляемая мощность — более 30 кВт (41 км).
- Скорость вращения приводного вала — 540 об/мин.
- Шпагат сизалевый — 4600 — 6700 текс.
- Нить полипропиленовая — 2500 — 3300 текс.
Пресс-подборщик агрегатируется с трактором класса 0,9 с ведущей осью на 540 об/мин и выпускается в следующих модификациях:
- З-224/1;
- З-224/2.
Технические и эксплуатационные характеристики пресс-подборщика Sipma Z-224/1, Z-224/2
| З-224/1 | З-224/2 | |
| Длина машины | 4,85 м | 4,90 м |
| Ширина машины | 2,5 м | 2,5 м |
| Высота | 1,55 м | 1,6 м |
| Масса | 1555 кг | 1560 кг |
| Общая ширина подборщика | 1,78 м | 1,78 м |
| Ширина камеры прессования | 460 мм | 460 мм |
| Высота камеры прессования | 400 мм | 400 мм |
| Длина рулона | 0,3-1,3 м | 0,3-1,3 м |
| Количество ходов поршня в мин. | 90 | 100 |
| Запрыгивай | Червячная катушка | Червячная катушка |
| Входная поверхность | 2300 см | 2300 см |
| Пропускная способность | 24 ч/ч | 30 ч/ч |
| Потребляемая мощность | Более 30 кВт (41 км) | Более 30 кВт (41 км) |
| Обороты приводного вала | 540 об/мин | 540 об/мин |
| Кружево | Сизаль 4600текс-6700текс, полипропилен 2500текс-3300текс (прочность мин. 1000-1100Н) | |
| Заявленное однозначное значение уровня шума ISO 4871 | 85 дБ |
пресс подборщик сипма Z 224 инструкция по эксплуатации и возможные
Категория: Инструкции
Описание
Польская сельскохозяйственная техника Сипма Ру в Твери и Тверской области
Серия Classic – это простые и дешевые машины, гарантирующие постоянную и надежную работу. Благодаря цепной-вальцевой камере закатки отличаются универсальностью применения. Этой машиной можно собирать солому, сено, зеленку получая силос превосходного качества. Благодаря широкой гамме дополнительного оборудования существует возможность приспособить машину к собственным требованиям.
Обмоточная машина рулонов самозагрузочная Z-557 KLARA
Наиболее современный, самозагружающийся полунавесной обмотчик рулонов Z-557. Он оснащен загрузочным устройством, которое подбирает закатанные рулоны, и современным универсальным подавателем пленки шириной 50 см и 75 см, а также устройством захватывающим и обрезающим пленку. Благодаря этим устройствам вмешательство механизатора требуется только при закладке новой бобины пленки. Обмотчик имеет счетчик, который показывает текущее количество обмоток рулона, а акустическое устройство, которое информирует об окончании цикла обмотки. Управление происходит из кабины трактора при помощи гидравлического распределителя .
Фронтальный погрузчик T-426 HERKULES
Главные преимущества погрузчика Т-426
· Возможность агрегатирования с тракторами импортного и отечественного производства, идеально агрегатируется с МТЗ 80, 82, 1221
· Высокие технические характеристики
· Многофункциональные, быстросменные рабочие органы
· Жесткая, стойкая к перегрузкам конструкция
· Выгодная цена при большой грузоподъемности
· Оптимальные углы наклона
· Трехконтурная гидравлическая система управления установлена серийно.
Комплект оборудования с прицепным обмотчиком
Использование прицепного элемента (5279-260-500.00) в прессах с камерой неразъемного шва SIPMA PS 1211 FARMA PLUS, PS 1210 CLASSIC, а также PS 1221 FARMA PLUS позволяет агрегатировать пресс с крышкой OS 7531 MAJA. Благодаря этому решению мы получаем обмотанный пленкой тюк за один оборот одним трактором, что позволяет сэкономить время и деньги.
Для повышения удобства оператора комплект оснащен камерой. Камера, установленная на обмоточном пути, позволяет следить за процессом опорожнения и обмотки тюка в кабине трактора на экране. Гидравлические и электрические соединения, установленные на пресс-подборщике, устраняют необходимость в дополнительной проводке.
Опыт эксплуатации пресс-подборщиков «Sipma Z-224»
Пресс-подборщики «Сипма» удостоились высоких оценок от крестьян: надёжные, простые в эксплуатации и обслуживании, долгое время показывают безупречную работу и не требуют ремонта, сборка качественная, сделано на совесть. Возникновение неисправностей не грозит большими проблемами или простоями в ожидании нужных запчастей. Пресс хорошо устроен: узлы и агрегаты удобно расположены для самостоятельного экспресс-ремонта. Запасные детали в ассортименте всегда имеются на рынке. Подходят и многие запчасти от других пресс-подборщиков.
Из проблем отмечается периодические мелкие сбои в работе вязальных аппаратов: иглы загибаются и ломаются (советуют приобретать сразу несколько «про запас»); сбиваются настройки узловязателя; надо следить за степенью затяжки гайки основного вала вязателя, а еще лучше поставить контр-гайку. Зато использовать можно любую верёвку; кормомасса в камере прессования распределяется равномерно, и «Sipma Z-224» формирует и вяжет плотные тюки-брикеты правильной и одинаковой прямоугольной формы, которые не рассыпаются.
В целом, «Sipma Z-224» — это проверенный годами надёжный пресс-подборщик, который будет прост в эксплуатации и не принесёт много хлопот своему хозяину. Нагрузка на трактор от него идёт небольшая, а производительность получается очень солидной. Без проблем агрегатируется и успешно трудится в связке с большинством отечественных тракторов, от Т-40 до МТЗ-80 и современных моделей тракторов «Беларус».
Эта сельхозмашина для сбора сена, соломы и другой кормомассы прекрасно себя зарекомендовала на полях многих стран, в том числе России и СНГ. Идеальный вариант для заготовки кормов в небольших и средних крестьянско-фермерских хозяйствах. Эффективен, рентабелен и при производстве сена на продажу. Ведь многие владельцы скота предпочитают покупать и складировать именно тюки, а не рулоны.
Сфера применения пресс-подборщика «Sipma Z-224», его разновидности
Как уже было отмечено во вводной части, данная модель предназначена для применения в средних и небольших крестьянско-фермерских хозяйствах. Пресс-подборщик значительно облегчает и оптимизирует трудозатраты на работах по заготовлению кормов для крупного и мелкого рогатого скота. Он собирает скошенные в валки сено и солому, закатывает и прессует их в правильные параллелепипеды длиной до полутора метра.
Есть возможность на «Sipma Z-224» убирать таким же образом кормомассу бобовых культур и скошенную массу кукурузы и подсолнечника на силос. Вес тюков-брикетов составляет, в зависимости от исходного кормового материала и плотности его прессования, от 7 до 50 килограммов.
Полученные тюки, от семидесяти см до полутора метров длиной, могут сбрасываться на поле либо, при установке специальных полозьев, толкая друг друга, подаваться сразу в прицеп. Высота подачи при этом может регулироваться до 2,8 метров включительно. Прицеп цепляется к пресс-подборщику сзади; в него становится человек и принимает спрессованный материал: тюк за тюком, складывая их в прицепе позади себя, как детский конструктор из кубиков.
Пресс-подборщик «Сипма Z-224» с полозьями для погрузки на прицеп
Тюковый пресс-подборщик «Sipma Z-224» может работать с любыми тракторами, тягового класса от 0,9 и мощностью от 38 лошадиных сил и выше. Выпускается в двух модификациях: «Z-224/1» и «Z-224/2». Отличие их состоит в том, что первая имеет механический привод подъёма подборщика, для его приведения в транспортное положение; а вторая — гидравлический.
О производителе — компании «Сипма»
Производитель сельскохозяйственной и садовой техники — компания «Sipma S.A.» сегодня является одним из ведущих производителей сельхозтехники в Восточной Европе. Это не одно предприятие, а крупный польский агрохолдинг, объединяющий несколько заводов Люблинского региона Польской республики, с главным юридическим адресом в городе Люблине. Этот город имеет солидную историю производства сельхозтехники: первое предприятие по выпуску механических молотилок и соломорезок открылось здесь ещё в 1835 году.
В наше время заводы «Сипма» выпускают десятки наименований сельхозтехники, разнообразного хозяйственного и садового инвентаря, прицепов и полуприцепов. Благодаря своей относительно невысокой цене и проверенному годами качеству, эта продукция получила широкое распространение в 31 стране мира. Прежде всего, естественно, в странах бывшего социалистического лагеря и республиках СССР.

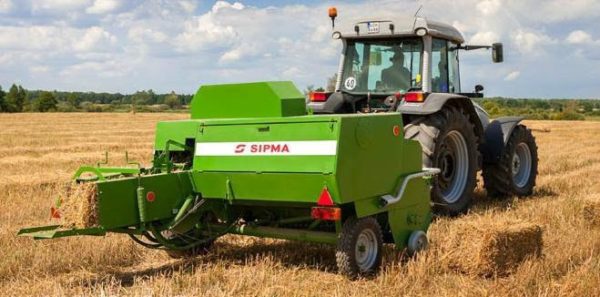

Пресс-подборщик «Sipma Z-224»: вид сзади
Тюковый пресс-подборщик «Sipma Z-224» является одним из «хитовых» образцов продукции польской компании и, в некоторой степени, её «визитной карточкой». Данная модель производится уже более 25 лет; количество проданных в разных странах этих сельхозмашин перевалило за сотню тысяч.
Этот факт, безусловно, свидетельствует в пользу данной модели. Своей надёжностью, неприхотливостью и безаварийностью работы пресс «Sipma Z-224» заслужил себе за эти годы практически безупречную репутацию.
Опыт эксплуатации пресс-подборщиков «Sipma Z-224»
Пресс-подборщики «Сипма» удостоились высоких оценок от крестьян: надёжные, простые в эксплуатации и обслуживании, долгое время показывают безупречную работу и не требуют ремонта, сборка качественная, сделано на совесть. Возникновение неисправностей не грозит большими проблемами или простоями в ожидании нужных запчастей. Пресс хорошо устроен: узлы и агрегаты удобно расположены для самостоятельного экспресс-ремонта. Запасные детали в ассортименте всегда имеются на рынке. Подходят и многие запчасти от других пресс-подборщиков.
Из проблем отмечается периодические мелкие сбои в работе вязальных аппаратов: иглы загибаются и ломаются (советуют приобретать сразу несколько «про запас»); сбиваются настройки узловязателя; надо следить за степенью затяжки гайки основного вала вязателя, а еще лучше поставить контр-гайку. Зато использовать можно любую верёвку; кормомасса в камере прессования распределяется равномерно, и «Sipma Z-224» формирует и вяжет плотные тюки-брикеты правильной и одинаковой прямоугольной формы, которые не рассыпаются.
В целом, «Sipma Z-224» — это проверенный годами надёжный пресс-подборщик, который будет прост в эксплуатации и не принесёт много хлопот своему хозяину. Нагрузка на трактор от него идёт небольшая, а производительность получается очень солидной. Без проблем агрегатируется и успешно трудится в связке с большинством отечественных тракторов, от Т-40 до МТЗ-80 и современных моделей тракторов «Беларус».
Эта сельхозмашина для сбора сена, соломы и другой кормомассы прекрасно себя зарекомендовала на полях многих стран, в том числе России и СНГ. Идеальный вариант для заготовки кормов в небольших и средних крестьянско-фермерских хозяйствах. Эффективен, рентабелен и при производстве сена на продажу. Ведь многие владельцы скота предпочитают покупать и складировать именно тюки, а не рулоны.
Преимущества тюкового пресс-подборщика
Небольшие регулируемые размеры и вес формованных брикетов практичны в применении:
- транспорт;
- хранилище;
- хранилище;
- процесс раздачи животным без применения специального оборудования.
Пресс-подборщик экономически эффективен в использовании для сельскохозяйственных предприятий, производящих сено на продажу, поскольку владельцы скота предпочитают тюки (по причинам, указанным выше) круглому.
Из отзывов пользователей
- Автомобиль сделан на века.
- Сборка отличного качества, работает долго, без нареканий, без ремонта.
- Брикеты не крошятся.
- Нагрузка на трактор незначительна, а производительность очень солидная.
- Запчасти на пресс-подборщик тюковый Sipma z 224-1 всегда в наличии (кстати, для этого подходят запчасти от других подборщиков). В случае неисправности не будет длительного простоя, расположение всех узлов и агрегатов позволяет произвести экспресс-ремонт своими силами.
Каждому фермеру хорошо известно, что от того, насколько плодородна почва, зависит объем и качество будущего урожая. Ассортимент нашей продукции включает в себя большой выбор техники для внесения удобрений, в частности мы рекомендуем купить разбрасыватель удобрений, который значительно облегчит труд фермеров и позволит вам получать повышенную прибыль.
Новые и б/у пресс-подборщики «Sipma Z-224» на рынке
В ассортименте продавцов сельхозтехники большинства регионов бывшего СССР присутствует пресс-подборщик «Sipma Z-224» и запасные части к нему. Цена на новую сельхозмашину находится в пределах 700-770 тысяч рублей (в зависимости от региона — доставка из белорусского Бреста также играет существенную роль в формировании итоговой цены).
Новый пресс-подборщик «Sipma Z-224» на полях Украины.
Вторичный рынок предлагает, пожалуй, самое большое число объявлений о продаже данной модели, среди всех имеющихся на данный момент пресс-подборщиков.
Бывшую в употреблении сельхозмашину «Сипма Z-224», конца девяностых — начала двухтысячных годов выпуска, не просто в рабочем, но действительно в хорошем состоянии (что предварительно можно заключить даже визуально, по фотографии) можно приобрести за 300-350 тысяч рублей. Пресс-подборщики данной марки вплоть до последних лет выпускались в красном цвете; новые уже идут зелёного цвета.
Особенности конструкции и функционирования
- Выпускается в двух вариантах:
- «З-224/1» оснащен механическим приводом
- «З-224/2» — гидравлический.
Кривошипно-поршневая система сбалансирована, вибрации сведены к минимуму.
Угловые редукторы допускают сто рабочих циклов поршня пресса в минуту.
Обратите внимание на следующее! Не рекомендуется превышать ВОМ более чем на 600 об/мин.
Наиболее важные рабочие органы защищены от повреждений.
Когда скошенный растительный материал поступает в камеру, плунжер сжимает и отрезает часть обработанных растений.
Степень сжатия, как и вес мяча, регулируется специальными ручками. При достижении нужной длины брикета запускается обвязочное устройство. Готовый брикет выгружается на поле за полуприцепом.
При оснащении специальными направляющими он будет подаваться непосредственно в прицеп, которым управляет работник, принимающий и хранящий тюки.
Высота подачи регулируется до 2,8 метров.
Пресс-подборщик Sipma z 224-1 значительно оптимизирует затраты трудовых и технических ресурсов в процессе заготовки кормов:
- собирает рулоны сена/соломы;
- скатывается, компрессируется в виде брикетов правильной прямоугольной формы.
- позволяет убирать бобовые, кукурузу, подсолнечник на силос.
Сфера применения пресс-подборщика «Sipma Z-224», его разновидности
Как уже было отмечено во вводной части, данная модель предназначена для применения в средних и небольших крестьянско-фермерских хозяйствах. Пресс-подборщик значительно облегчает и оптимизирует трудозатраты на работах по заготовлению кормов для крупного и мелкого рогатого скота. Он собирает скошенные в валки сено и солому, закатывает и прессует их в правильные параллелепипеды длиной до полутора метра.
Есть возможность на «Sipma Z-224» убирать таким же образом кормомассу бобовых культур и скошенную массу кукурузы и подсолнечника на силос. Вес тюков-брикетов составляет, в зависимости от исходного кормового материала и плотности его прессования, от 7 до 50 килограммов.
Полученные тюки, от семидесяти см до полутора метров длиной, могут сбрасываться на поле либо, при установке специальных полозьев, толкая друг друга, подаваться сразу в прицеп. Высота подачи при этом может регулироваться до 2,8 метров включительно. Прицеп цепляется к пресс-подборщику сзади; в него становится человек и принимает спрессованный материал: тюк за тюком, складывая их в прицепе позади себя, как детский конструктор из кубиков.
Пресс-подборщик «Сипма Z-224» с полозьями для погрузки на прицеп
Тюковый пресс-подборщик «Sipma Z-224» может работать с любыми тракторами, тягового класса от 0,9 и мощностью от 38 лошадиных сил и выше. Выпускается в двух модификациях: «Z-224/1» и «Z-224/2». Отличие их состоит в том, что первая имеет механический привод подъёма подборщика, для его приведения в транспортное положение; а вторая — гидравлический.
Подготовка обвязывающих механизмов к работе
Обвязку производят только сизалевым или полипропиленовым шпагатом прочностью 1000-1100 Н. Такой шпагат имеет достаточную толщину и надежность, чтобы обеспечить обвязку тюков. Если используются другие типы шпагата или нити, механизмы связывания могут выйти из строя.
Пресс-подборщик Sipma содержит коробку для 10 катушек шпагата. При заполнении нижних камер перегородки убираются. Когда вы натягиваете тетиву, стопорный рычаг устанавливается в положение СТОП.
Чтобы соединить ленточный материал между собой, внутренний конец нужно протянуть через кольцо с той стороны, где нет узлов. Нить продевается через иголки. Затем диск поворачивается, рычаг переключателя перемещается в верхнее положение. Поворачивая маховик в направлении стрелки, шпагат вставляется в узловязатели. Плиты злоумышленников и прессы щиплют его. При дальнейшем вращении маховика обвязочное устройство должно совершить полный рабочий цикл. Стрелки и переключатели возвращаются в исходное положение. Нить натягивается так, чтобы не образовывались петли.
Устройство и принцип работы пресс-подборщика «Sipma Z-224»
За годы эксплуатации хорошо себя зарекомендовала специальная, запатентованная фирмой «Сипма» сбалансированная кривошипно-поршневая система. Она сводит к минимуму и практически убирает вредные для механизатора и трактора вибрации, значительно повышает комфортность работы. Тюковые пресс-подборщики «Сипма» снабжены угловыми редукторами, которые дают возможность возможность при 540 оборотах в минуту вала отбора мощности трактора получать 100 ударов поршня пресса в минуту.
Специальный карданно-телескопический вал с крутящим моментом 540 об./мин. передаёт крутящий момент от ВОМа трактора на вал односторонней муфты, находящейся на маховике пресса. Производитель не рекомендует превышать уровень 600 об./мин. Маховик пресса защищён стальным кожухом.
Односторонняя фрикционная муфта защищает карданный вал от повреждений. Она передаёт привод тягача на маховое колесо, которое аккумулирует энергию и редуцирует обороты при помощи угловой передачи.
На роликах в прессовальной камере совершает возвратно-поступательные движения специальный поршень с резцами. Во время подачи жатвенного материала с нижнего подборщика в прессовальную камеру поршень спрессовывает порцию кормомассы и отрезает её. Степень сжатия и спрессовки материала зависит от сопротивления, что он встречает при продвижении внутри прессовальной камеры. Этот показатель сжатия (а, соответственно, и массу тюка) можно регулировать специальными воротками.
После спрессовки жатвенного материала, как только достигнута установленная длина тюка, срабатывает обвязывающий механизм. Иглы, выполняя маятниковые движения, обматывают тюк шпагатом и подают в два связывающих аппарата. В них верёвка связывается, обрезается и протягивается на нужную длину, необходимую для формирования следующего тюка.
Готовый тюк, обвязанный шпагатом в двух местах, выталкивается следующими порциями уже спрессованного и готовящегося к сжатию жатвенного материала и попадает на землю позади полуприцепа. Либо движется по полозьям в дополнительный прицеп, сразу на погрузку.
Новые и б/у пресс-подборщики «Sipma Z-224» на рынке
В ассортименте продавцов сельхозтехники большинства регионов бывшего СССР присутствует пресс-подборщик «Sipma Z-224» и запасные части к нему. Цена на новую сельхозмашину находится в пределах 700-770 тысяч рублей (в зависимости от региона — доставка из белорусского Бреста также играет существенную роль в формировании итоговой цены).
Вторичный рынок предлагает, пожалуй, самое большое число объявлений о продаже данной модели, среди всех имеющихся на данный момент пресс-подборщиков.
Бывшую в употреблении сельхозмашину «Сипма Z-224», конца девяностых — начала двухтысячных годов выпуска, не просто в рабочем, но действительно в хорошем состоянии (что предварительно можно заключить даже визуально, по фотографии) можно приобрести за 300-350 тысяч рублей. Пресс-подборщики данной марки вплоть до последних лет выпускались в красном цвете; новые уже идут зелёного цвета.
