СМД-62: технические характеристики

СМД-18

Именно технические характеристики двигателя СМД-18 сделали его одним из самых востребованных вариантов. Однако, прежде, чем изучить их, следует более подробно ознакомиться с данным агрегатом. Впервые он начал массово выпускаться на Харьковском заводе в 1958 году и пользовался столь высоким спросом, что его производство было приостановлено лишь к 2000 году из-за наличия более совершенных аналогов.

Существует сразу несколько популярных силовых агрегатов этой марки, поскольку его конструкция периодически дорабатывалась и обновлялась:

• двигатели с 4-мя цилиндрами;
• 6-цилиндровые устройства;
• доработанные 6 цилиндровые модели с v-образным расположением.

Несмотря на то, что массовый выпуск подобного рода моторов был полностью прекращен, благодаря отличным рабочим показателям они сохраняют свою актуальность и способны конкурировать со многими современными аналогами.

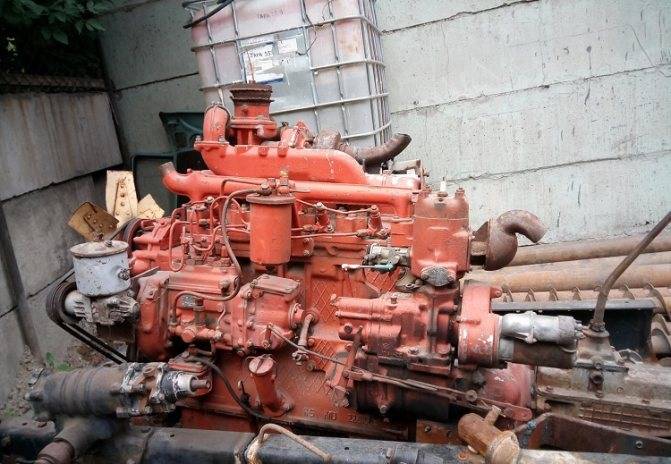

Двигатель СМД-18

Описание двигателя

Прежде чем выяснить, как часто должна выполняться регулировка зажигания СМД 18, необходимо более подробно ознакомиться с особенностями данного двигателя. Он представляет собой существенно доработанную версию СМД 14, которая стала основой для целого поколения силовых агрегатов, выпускаемых этим концерном.

Среди характерных преимуществ оборудования 18-ой серии необходимо отметить следующие особенности:

• возросшую мощность, позволяющую значительно повысить эффективность выполнения работ;
• низкую стоимость мотора, а также его обслуживания, позволяющую значительно сократить затраты потребителя;
• наличие эффективной системы безопасности в виде искрогасителей, которая позволяет избежать серьезных поломок;
• удобную конструкцию, которая позволяет комфортно выполнять обслуживание и ремонт без полного демонтажа устройства.

Обязательно почитайте: Трактор Т 40

Самым современным вариантом представляется модификация 18Н, оснащенная ТНВД Моторпал, который производился на момент сборки в Чехии, что позволило значительно продлить срок службы устройства. Упоминания заслуживает поршневая группа, которая отличается износостойкостью и надежностью.

Устройство СМД-18

Желая выяснить, сколько весит подобного рода двигатель, необходимо ознакомиться с его устройством. Оно предусматривает сразу несколько отличий от предшественников, за счет которых обладает более продвинутыми рабочими показателями и применяется во многих транспортных средствах до сих пор. Среди них упоминания заслуживает:

• система охлаждения жидкостного типа, позволяющая силовому агрегату эффективнее работать при интенсивных нагрузках, а также в условиях жары;
• турбонаддув;
• топливная система, предусматривающая непосредственный впрыск дизеля;
• корзина сцепления обновленного типа.

Важным элементом конструкции представляется пусковой двигатель П-10Уд, который оснащен редуктором РП1.000М. Он отличается высокой стабильностью работы и позволяет даже в условиях низких температур эффективно запускать этот дизельный мотор.

Двигатели изготавливали на

Особого упоминания заслуживает система фильтрации двигателя, поскольку она отличается отсутствием необходимости демонтажа мотора и его разбора для последующей очистки элементов. Это позволяет сделать обслуживание агрегата крайне простым и удобным

Важно упомянуть длительный срок службы данных моторов, поскольку они сравнительно редко требуют ремонта или замены отдельных элементов, несмотря на внушительный пробег

Дизельні двигуни середньої потужності СМД-60, СМД-61, СМД-60-02

ДИЗЕЛЬНІ ДВИГУНИ СЕРЕДНЬОЇ ПОТУЖНОСТІ СМД-60, СМД-61, СМД-60-02

Чотиритактні шестициліндрові двигуни водяного охолодження призначені для використання на гусеничних тракторах Т-150, а СМД-60-02 — на бурякозбиральних комбайнах КС-6Б. Двигуни обладнані турбонаддувом.

СМД-60 і СМД-61 мають аналогічну конструкцію і відрізняються лише системою запуску.

СМД-60 і СМД-60-02 — запуск пусковим двигуном, СМД-61 — електростартерний запуск.

ТЕХНІЧНА ХАРАКТЕРИСТИКА

СМД60/61	СМД-60-02
Потужність, к. с.	150	160
Номінальна частота обертання
колінчастого вала, об./хв	2000	2100
Кількість циліндрів, шт.	6	6
Розміщення цилінрів	V-подібне	V-подібне
Діаметр / хід поршня, мм	130/115	130/115
Робочий об’єм, л	9,15	9,15
Питома витрата пального, г/кВт-год	237	237
Маса, кг	955	950

Виготовлювач: ВАТ «Харківський завод тракторних двигунів»

mehanik-ua.ru

СМД-62

Установка таких двигателей осуществляется на тракторы Т-150. Сам агрегат состоит из таких частей, как: блок-картер, кривошипно-шатунный механизм, две головки цилиндров, система охлаждения и система смазки, механизм распределения газа (ГРМ).

Размещение цилиндров в таком моторе осуществлено под углом в 90 градусов или 1,53 радиан. Также эти цилиндры выполняются в виде единого блока с верхней частью картера. Для осуществления процесса очистки топлива в этом двигателей имеется два вида фильтров. Один предназначается для тонкой очистки топлива, другой для грубой очистки. Для того чтобы очищать воздух, поступающий в цилиндры, в двигателе предусмотрена система воздухоочистки, которая представлена в виде бумажных фильтрующих элементов. Для того чтобы запустить данный двигатель, используется одноцилиндровый бензиновый пусковой двигатель. Передача вращения от этого двигателя к маховику СМД-62 осуществляется посредством редуктора с одной ступенью.

Механизм газораспределения СМД-60

Расположение деталей механизма газораспределения отличается от широко распространенной схемы для рядных двигателей. Особенность состоит в том, что шестерни привода распределительного вала и топливного насоса НД-22/6Б4 находятся со стороны маховика. Распределительный вал расположен по центру блок-картера и является общим для клапанов правого и левого ряда цилиндров. Вращается в четырех опорах, расточенных в блок-картере. Задняя опора имеет бронзовую втулку. Изготовлен вал из углеродистой стали 45 селект (С 0.43— 0,45%). Четыре опорные шейки и кулачки для повышения износостойкости закалены токами высокой частоты. По числу клапанов вал имеет двенадцать кулачков: шесть впускных и шесть выпускных. Впускные и выпускные кулачки имеют разные профили. Взаимное расположение кулачков и их профиль определяют порядок работы цилиндров 1—4—2—5—3—6 и фазы газораспределения. На заднем конце распределительного вала болтами закреплен блок шестерен, состоящий из шестерни привода 2 и промежуточной шестерни 3 для привода топливного насоса. Осевое усилие от распределительного вала воспринимается упорным фланцем, который установлен между опорой вала и шестерней.

1

— шестерня коленчатого вала;2 — шестерня распределительного вала;3 — шестерня промежуточная;4 — шестерня привода топливного насоса;5 — штанга;6 — винт регулировочный;7 — коромысло клапана;8 — гайка контровочная;9 — пружины клапана;10 — втулка направляющая;11 — клапан;12 — толкатель. Упорный фланец крепится двумя болтами к блок-картеру. Осевое перемещение вала — 0,16—0,288 мм. При монтаже и демонтаже распределительного вала доступ к болтам крепления фланца осуществляется через отверстие в блоке шестерен. Установка шестерен в зацеплении производится по меткам. Совпадение меток на шестернях коленчатого и распределительного валов соответствует моменту положения поршня первого цилиндра в ВМТ на ходе сжатия. Расположение клапанов — верхнее, в один ряд на каждой головке цилиндров. Если смотреть на головку цилиндров сверху, расположение клапанов справа налево следующее: впускные 1—3—5, выпускные 2—4—6. Со стороны нижней плоскости головки цилиндров клапаны легко отличить по размеру тарелки. Диаметр тарелки впускного клапана равен 56, а выпускного — 46 мм. Клапаны двигателя СМД-60 взаимозаменяемые с клапанами двигателей ЯМЗ и АМЗ. Каждый клапан в направляющей втулке поджимается двумя пружинами. В верхней тарелке клапан удерживается двумя коническими сухарями. Толкатели 12 — цилиндрические, с плоскими донышками, взаимозаменяемые с толкателями двигателя СМД-14. На каждый цилиндр устанавливается коромысло правое и коромысло левое. Правильность их установки проверяется по совпадению бойка коромысла с торцом клапана. Коромысла установлены на полой оси, закрепленной в трех разрезных стойках. Стойки крепятся к головке цилиндров шпильками, которые одновременно являются фиксаторами осей коромысел от проворота. Коромысла к стойкам поджимаются пружинами, надетыми на оси, а крайние коромысла фиксируются от смещения стопорными кольцами, поставленными в канавки на оси. Усилие затяжки гаек крепления стоек — 6—8 кгс/м. Гайки контрятся замковыми шайбами. Неправильная установка контровочной шайбы приводит к ослаблению крепления стойки, что является одной из причин разрегулировки зазоров в клапанном механизме и даже поломок.

СМД-23, СМД-24, СМД-31А

Устройство двигателей СМД этой линейки следующее:

• дизельные двигатели четырехтактные;
• непосредственный впрыск топлива производится в камеру в поршне;
• обладает жидкостной системой охлаждения;
• снабжены турбонаддувом и промежуточной системой охлаждения воздуха, нагнетаемого в цилиндры.

Технические параметры данных двигателей также полностью соответствуют нынешним требованиям. Литровая мощность СМД 23 равна 19,9 кВт/л, а для двигателя СМД-31А 18,2 кВт/л. Удельная металлоемкость данных двигателей, как и удельный расход топлива, также находятся на высоком уровне. Расход масла на угар составляет от 0,4% до 0,5% по отношению к расходу топлива. Достижение таких высоких показателей стало возможным из-за того, что в системе используется турбонаддув воздуха в цилиндры, а также происходит охлаждение надувочного воздуха. Кроме того, в этих моторах также реализовано масляное охлаждение поршней, демпфирование крутильных колебаний и улучшен температурный режим работы дизеля, посредством введения водомасляного теплообменника.

Устройство, запчасти и комплектующие.

ЗАПАСНЫЕ ЧАСТИ ДЛЯ ТРАКТОРОВ

РЕГУЛИРОВКИ ТРАКТОРОВ МТЗ ___________________

ДЕТАЛИ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ ___________________

КАТАЛОГИ ЗАПЧАСТЕЙ МТЗ ___________________

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРАКТОРОВ ___________________

СПЕЦТЕХНИКА НА БАЗЕ МТЗ И НАВЕСНОЕ ОБОРУДОВАНИЕ ___________________

СЕЛЬХОЗТЕХНИКА И ОБОРУДОВАНИЕ ___________________

ГРМ и система смазки трактора Т-150

Механизм газораспределения двигателя СМД-60, 62

ГРМ двигателя СМД-60, 62 трактора Т-150 состоит из распределительного вала, впускных и выпускных клапанов, а также деталей их установки и привода: толкателей, штанг, коромысел, регулировочных винтов с гайками, тарелок с сухариками, пружин, направляющих втулок, стоек и осей.

Распределительный вал 1 (рис. 7) —стальной штампованный, установлен на четырех опорах. Задняя опора (со стороны маховика) имеет бронзовую втулку, остальные — расточены в приливах блок-картера.

Диаметры опор различны: задней — наибольший, передней — наименьший. Первая и четвертая шейки распределительного вала имеют радиальные сверления для подвода масла к клапанному механизму.

Рис. 7. Механизм газораспределения ГРМ двигателя СМД-60, 62 трактора Т-150

1 — распределительный вал; 2 — штанга толкателя, 3 — клапан впускной, 4 —клапан выпускной; 5 — втулка направляющая; 6 — толкатель; 7 — пакет клапанных пружин, 8 — ось коромысел; 9 — распорная пружина; 10 — коромысло; 11 — стойка оси коромысел; 12 — блок шестерен.

На заднем конце распредвала двигателя СМД-60, 62 установлен блок из двух косозубых шестерен 12, одна из которых входит в зацепление с шестерней коленчатого вала и приводит во вращение распределительный вал, а другая — передает вращение шестерне привода топливного насоса.

Для правильной установки фаз газораспределения на шестернях нанесены буквенные метки (рис. 8). Риска с меткой К на шестерне 3 распределительного вала должна быть совмещена с риской на шестерне 4 коленчатого вала, а риска с меткой Т на промежуточной шестерне 2 должна быть совмещена с риской Р на шестерне привода топливного насоса.

Рис. 8. Шестерни газораспределения двигателя СМД-60, 62

1 — шестерня привода топливного насоса; 2 —шестерня промежуточная; 3— распределительного вала; 4— шестерня коленчатого вала.

Осевое перемещение распределительного вала ограничивается упорной шайбой, крепящейся к блок-картеру. Зазор между упорной шайбой и торцом шейки распределительного вала находится в пределах 0,08—0,34 мм и обеспечивается при сборке дизеля.

Ремонт распредвала двигателя СМД-60, 62 трактора Т-150

К основным дефектам распределительного вала относятся: его изгиб, износ опорных шеек, кулачков, поверхности под шестерню и паза под шпонку.

Опорные шейки восстанавливают наплавкой, осталиванием или хромированием с последующим шлифованием до номинального размера. Овальность и конусность опорных шеек не должны превышать 0,02 мм. Кулачки вала должны быть без забоин, вмятии и рисок.

При ремонте их шлифуют на копировально-шлифовальных станках до получения правильного профиля. Уменьшение высоты кулачков при этом допускается для впускных клапанов до 48,13 мм, а выпускных — до 45,78 мм.

Биение поверхности средних шеек относительно крайних не должно превышать 0,03 мм, а биение цилиндрической части кулачков относительно крайних опорных шеек — 0,05 мм.

На отремонтированный распредвал СМД-60, 62 трактора Т-150 устанавливают фланец и шпонку, напрессовывают блок шестерен, который закрепляют гайкой со стопорной шайбой. При этом зазор между фланцем и торцом шейки распределительного вала должен быть в пределах 0,160. 0,288 мм.

Шейки распределительного вала и втулки блока перед сборкой смазывают моторным маслом. При установке распределительного вала в блоке цилиндров совмещают впадины распределительной шестерни с меткой на зубе шестерни коленчатого вала. Боковой зазор между их зубьями должен находиться в пределах 0,1. 0,6 мм.

Система смазки СМД-60, 62 трактора Т-150

Система смазки двигателя СМД-60, 62 трактора Т-150К предназначена для бесперебойной подачи масла к трущимся деталям дизеля с целью уменьшения трения и износа деталей, а также для отвода от них тепла и продуктов износа. Кроме того, слой смазки, находящийся на поверхности гильзы, колец и поршня, обеспечивает уплотнение соединения гильза — поршень.

Система смазки дизеля комбинированная: часть деталей смазывается под давлением, часть — разбрызгиванием. Под давлением смазываются коренные и шатунные подшипники, подшипники распределительного вала, поршневые пальцы, втулка шестерни привода топливного насоса, автоматическая муфта изменения угла начала подачи топлива, а также турбокомпрессор, водяной насос и воздушный компрессор.

Сколько весит двигатель А 41?

Технические характеристики Двигателя А-41.

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Вес двигателя, кг	930
Размеры (длина/ширина), мм	1425/827
Материал блока цилиндров	чугун
Система питания	Прямой впрыск

Двигатель А – 41

Вес двигателя А 41: 930 кг

Размеры мотора: длина 1425 мм, ширина 827 мм

Исполнение блока цилиндров: чугунный БЦ

Подача топлива: методом прямого впрыска ДТ

Алгоритм работы цилиндров: 1 – 3 – 4 – 2, отсчет ведется от вентилятора мотора

Объем: 7.43 литра

Развиваемая мощность: до 90 лошадиных сил

Число оборотов по паспорту: 1750 об. в минуту

Цилиндров: 4

Расположение цилиндров: установлены вертикально

Длина хода поршня: 140 мм

Диаметр отдельного цилиндра: 130 мм

Штатная степень сжатия А41: 16

Развиваемый крутящий момент: 412 Нм на 1300 оборотах

Расход топлива: мин. 1.62 кВтч

oq-engine/windows.md на master · gem/oq-engine · GitHub

OpenQuake Engine в Windows можно запустить через интерфейс командной строки или WebUI.

Запуск через интерфейс командной строки (CLI)

Перед запуском OpenQuake Engine необходимо загрузить его среду. Дважды щелкните значок на рабочем столе или в меню «Пуск». Появится командная строка

Инструмент командной строки OpenQuake Engine — . Для выполнения расчета необходимо запустить команду .

В пакет включено несколько демонстрационных расчетов. Обычно они находятся в папке . Фактический путь может отличаться в зависимости от того, где был установлен Engine.

Пример запуска демонстрационной версии :

 Среда OpenQuake загружена
Команда «oq-engine» устарела и будет удалена. Пожалуйста, используйте вместо этого "oq engine"
C:\Program Files(x86)\OpenQuake Engine>oq engine --run demos\hazard\AreaSourceClassicalPSHA\job.ini

Вывод должен выглядеть примерно так:

  Использование ядра версии 2
 Прочитано 528 опасных мест
 Проанализированы 1 исходники из C:\Programmi\OpenQuake Engine\demos\hazard\AreaSourceClassicalPSHA\source_model.xml
 Обработанная исходная модель 1/1 с 1 гсим-путем(ами)
 Сокращение логического дерева source_model.xml с 1 до 0 реализаций
 Создан экземпляр SourceManager с максимальным весом = 5,5.
 Фильтрация источников света
 Фильтрация тяжелых источников
 разделение  веса 41. 0
 Отправка задачи классическая #1
 Отправка задачи классическая #2
 Отправка задачи классическая #3
 Отправка задачи классическая #4
 Отправка задачи классическая #5
 Отправка задачи классическая #6
 Отправка задачи классический #7
 Отправка задачи классическая #8
 Отправлено 205 источников в 8 блоках.
 Отправлено 167,14 КБ данных в 8 задачах.
 классический 12%
 классический 25%
 классический 37%
 классический 50%
 классический 62%
 классический 75%
 классический 87%
 классический 100%
 Получено 6,67 МБ данных, максимум на задачу 853,96 КБ
 Вычисление 2 завершилось правильно за 24 секунды
  идентификатор | имя
   1 | кривые
   2 | hmaps
   3 | ммм


Чтобы прервать текущий расчет, просто дважды нажмите и закройте окно командной строки.

Сколько весит двигатель Смд 22?

Технические характеристики

Модель	СМД-22
Система пуска	Пусковой двигатель П-10УД с редуктором РПД1.000 М
Масса дизеля конструктивная по ГОСТ 20000–88, кг	735–880
Используется в зерноуборочном комбайне	СКД-6 М «Енисей», «Нива»

Масса двигателя: 848 кг. Тамбовская область, Тамбов. Двигатель смд 22 в сборе с навесным оборудованием. Перед демонтажем заводили. 2шт. Волгоградская область, Урюпинский р-н, Салтынское сельское поселение, хутор Салтынский Двигатель Смд 22/18. Откапитален. Гарантия. Артикул: r9kyzpg. Восстановленные двигатели ММЗ, ЯМЗ, ЧТЗ, АМЗ, Смд с гарантией от 6 месяцев на работу и оплатой при получении! Компания Vake Motors, более 4-х лет на рынке.

Система охлаждения дизеля СМД-18

Система охлаждения отводит тепло от самых нагретых деталей мотора (гильзы, блока цилиндров, головки блока) и поддерживает необходимое тепловое регулирование дизеля.

В качестве охлаждающей жидкости используют как антифриз, так и обыкновенную воду.

Система охлаждения у дизеля СМД-18 – закрытая принудительная, циркуляция жидкости по ней производится при помощи центробежного водяного насоса.

В составе система охлаждения – радиатор, водяной насос с вентилятором, водяные полости в блоке и головке цилиндров, соединёнными с системой охлаждения пускового двигателя.

Для автоматического регулирования температурного режима на дизель устанавливается термостат модели ТС-107. Термостат находится в алюминиевом корпусе, закреплённом на водяной трубе, и присоединён к верхнему бачку радиатора и водяному насосу шлангами.

Он представляет собой неразъёмную конструкцию, которая состоит из латунного корпуса, стойки, держателя, скреплённых между собою. Принцип работы термостата таков. Когда температура охлаждающей жидкости становится выше +80°С, наполнитель, нагреваясь, расширяется в объёме и давит на резиновую вставку 10, которая в свою очередь, сжимается и стремится вытолкнуть поршень. При продолжении повышения температуры охлаждающей жидкости, клапан открывается полностью и поток проходит через радиатор.

Охлаждающая жидкость заливается через горловину радиатора, заполняет всю систему охлаждения дизельного двигателя и пускового мотора.

При работе дизельного двигателя охлаждающая жидкость из нижнего бачка радиатора через патрубок идёт к водяному насосу, а он нагнетает её в водораспределительный канал блок-картера. Из водораспределительного канала охлаждающая жидкость сквозь окна поступает в пространство между стенками блока и гильзами (водяную рубашку), и, омывая гильзы, охлаждает их.

Из блок-картера по водоподводящим каналам она поднимается в водяную рубашку головки цилиндров, оттуда – по водоотводной трубе через термостат (если клапан открыт) поступает в верхний бак радиатора. Протекая по трубкам сердцевины радиатора, жидкость охлаждается потоком воздуха, который нагнетает вентилятор.

Водяной насос объединяется с вентилятором общим приводом и стоит на переднем торце блока цилиндров.

Блок-картер и головка цилиндров

Блок-картер – это самая основная корпусная деталь дизеля СМД-18. В нём размещаются детали механизмов кривошипно-шатунного и газораспределительного. Блок-картер – это отливка из чугуна, у которой формирует блок цилиндров, а нижняя – верх картера коленвала.

В вертикальные расточки верхней части блок-картера вмонтированы гильзы цилиндров. В полости между стенками блок-картера и гильзами циркулирует охлаждающая жидкость. В поперечные перегородки нижней части блок-картера интегрированы расточки-постели – в них установлены коренные подшипники коленвала. Вкладыши коренных подшипников сделаны из сталеалюминиевой ленты с антифрикционным сплавом.

На боковых поверхностях блок-картера есть несколько обработанных привалочных поверхностей для монтажа узлов и агрегатов систем питания, смазки и охлаждения. К передней стенке блок-картера прикреплены картер и крышка 3 картера распределительных шестерён. К крышке картера шестерён крепится разъёмная передняя опора. К задней стенке блок-картера прикреплён картер маховика. У картера маховика имеется особый прилив с обработанной площадкой и фланцем для монтажа пускового мотора и редуктора.

Каждый цикл проходит в ходе 2-х оборотов коленвала, включая в себя четыре такта: впуска, сжатия, рабочего хода и выпуска. Рабочий ход поршней в цилиндрах следует в таком порядке работы цилиндров: 1-3-4-2.

Головка цилиндра отлита из чугуна, она общая для всех 4-х цилиндров. Для уплотнения плоскости разъёма между головкой цилиндров и блок-картером проложена прокладка из асбесто-полотна.

Гильзы цилиндров – «мокрые», изготовленные из специального чугуна. Уплотнение гильз по нижнему бурту выполнено в виде 2-х колец из резины.

Технические параметры

Технические характеристики двигателей СМД следующие:

• Рабочий объем цилиндров равен 9,15 литрам.
• Мощность данного агрегата равна 160 л.с.
• Количество вращений коленчатого вала доходит до 2000 оборотов в минуту, номинальное минимальное значение равно 800 оборотов в минуту, а максимальное номинальное равно 2180 оборотов в минуту.
• Количество цилиндров в двигателях СМД равно 6.
• Места расположения цилиндров в моторе V-образные, при этом угол развала равен 90 градусов.
• Диаметр каждого цилиндра — 130 мм.
• Ход поршня равен 115 мм.
• Система охлаждения у данного мотора водяная, замкнутого типа, а также снабжена принудительной вентиляцией.
• В характеристиках двигателя СМД также предусмотрена комбинированная система смазки, система пуска представлена в виде пускового двигателя П-350, обладающего дистанционным запуском.

Установка таких двигателей производится на такие типы тракторов, как Т-150, Т-153, Т-157.

ТНВД СМД-60 трактора Т-150

Топливный насос НД-22/6Б4 в двигателе СМД-60 — двухплунжерный насос высокого давления, распределительного типа, с дозированием топлива, изменением конца подачи, с механическим всережимным регулятором, поршневым подкачивающим насосом и насосом ручной прокачки топлива. Снабжен автоматической муфтой для изменения угла опережения впрыска. Насос обеспечивает короткий впрыск топлива, автоматическое увеличение цикловой подачи топлива на пусковых оборотах и заданный запас крутящего момента при перегрузке двигателя СМД-60. Направление вращения вала насоса — правое. Насос крепится к проставке картера маховика двигателя четырьмя шпильками посредством фланца.

1 — корпус привода тахоспидометра;2 — ступица грузов;3 — груз регулятора;4 — рычаг корректора;5 — корпус корректора;6 — шток корректора;7 — пружина;8 — винт корректора;9 — винт-ограничитель;10 — пружина регулятора;11 — рычаг вильчатый;12 — валик рычага управления;13 — винт регулировки оборотов;14 — винт «Стоп»;15 — вал регулятора;16 — промежуточная шестерня;17 — головка секции высокого давления;18 — штуцер высокого давленая;19 — уплотнительное кольцо;19 — гайка соединительная;20 — втулка плунжера:21 — дозатор;22 — плунжер;23 — уплотнительное кольцо;24 — зубчатая втулка;25 — пружина толкателя;26 —- тарелка пружины;27 — толкатель;28 — кулачковый вал;29 — штифт;30 — демпферная пружина;31 — эксцентриковый вал;32 — шайба блокировки вала регулятора;33 — крышка подшипника;34 — рычаг управления насосом;35 — -насос ручной прокачки;36 — подкачивающий насос;37 — боновая крышка. Автомат изменения угла установлен на переднем носке кулачкового вала насоса. К задней стенке корпуса насоса двумя шпильками крепится корпус привода тахоспидометра, к фланцу которого присоединяется редуктор тахоспидометра. Привод редуктора тахоспидометра осуществляется поводком, укрепленным на заднем конце эксцентрикового вала привода подкачивающего насоса. На тракторах Т-150 и Т-150К устанавливаются разные редукторы тахоспидометра, поскольку не одинакова номинальная частота вращения коленчатого вала двигателей СМД-60 и СМД-62. На насосе двигателя СМД-60 установлен редуктор тахоспидометра ПТ-3802000С, а на насосе двигателя СМД-62 — ПТ-3802000У. Обозначение привода, направление вращения и номинальное число оборотов двигателя набиты на фланце корпуса редуктора. Например, обозначение привода для двигателя СМД-62: ПТ-3802000У 2100ПР. Смазка топливного насоса — автономная. На двигателях, изготовленных до сентября 1973 г., топливные насосы имеют циркуляционную смазку. При этом варианте смазка в насос подается по трубке, которая одним концом подсоединена штуцером к опоре шестерни 1 вместо болта (заглушки) 2, а вторым концом — к месту, где устанавливается сапун. Масло из насоса сливается в полость проставки 12 через зазор в месте выхода носка кулачкового вала. В этом исполнении сальник 15 не устанавливается, крышка подшипника имеет другую конструкцию.

Коленвал двигателя СМД-60, 62

Коленчатый вал Т-150 — стальной, штампованный, имеет четыре коренных и три шатунных шейки. Шатунные шейки расположены под углом 2,04 рад (120°). Коленчатые валы изготовляются и устанавливаются на дизеле двух производственных размеров (номиналов). Для улучшения очистки масла, а следовательно, и уменьшения износа шатунных подшипников в шатунных шейках имеются полости 19 для дополнительной центробежной очистки. Осевое усилие коленвала СМД-60, СМД-62 трактора Т-150 воспринимается четырьмя сталеалюминевым полукольцами 13, установленными в расточке блок-картера и крышки четвертого коренного подшипника. Щеки вала выполнены заодно с противовесом. Кроме того, еще одни противовес 22 установлен на передней носке коленчатого вала. Здесь же установлена шестерня 2 привода масляного насоса и маслоотражатель 23, закрепленные гайкой с замковой шайбой. На конусную часть переднего конца коленчатого вала на сегментной шпонке установлен и закреплен храповиком шкив 1 привода компрессора и вентилятора. На заднем конце коленвала Т-150 двигателей СМД-60, 62 напрессована шестерня 18 привода газораспределения. К торцу заднего конца вала болтами присоединен фланец 16 для установки маховика. Коленчатый вал динамически балансируется в сборе с шестернями, передним противовесом и технологическими грузами, заменяющими массы шатунно-поршневого комплекта и противовеса, выполненного заодно с маховиком, с точностью 0,007 Нм (70 гс/см).

Техническое обслуживание

Техобслуживание двигателя СМД 60 сводится к постоянному наблюдению за процессом его работы и регулярному проведению регламентных работ, оговоренных в инструкции по его эксплуатации. Только при выполнении этих условий изготовителем гарантируется:

• длительная и безотказная работа силового агрегата;
• сохранение мощностных характеристик в течение всего срока эксплуатации;
• высокая экономичность.

Виды техобслуживания (ТО) определяются сроками их проведения в зависимости от количества отработанных моточасов:

1. Ежедневное ТО – через каждые 8…10 моточасов.
2. ТО-1 – после 60-ти мч.
3. ТО-2 – каждые 240 мч.
4. ТО-3 – 960 мч.
5. Сезонное ТО – перед переходом к весенне-летнему и осенне-зимнему периодам эксплуатации.

Перечень работ, которые должны проводиться по каждому виду техобслуживания, приведены в инструкции по эксплуатации двигателя. При этом работы, требующие разборки силового агрегата, необходимо проводить только в закрытых помещениях.

Блок-картер и головка цилиндров

Блок-картер – это корпусная деталь, чугунная отливка, объединяющая 2 блока цилиндров, лежащих под углом друг к другу, и верхнюю часть картера коленвала.

Гильзы цилиндров сделаны съёмными, «мокрого» типа, и сделаны из спецчугуна. Их внутренняя поверхность закалена высокочастотными токами.

Головка цилиндров – это чугунная отливка, сделанная как одно целое с коробкой клапанов. Для уплотнения разъёма между головкой и блоком цилиндров служит прокладка из асбостального полотна. Головки цилиндров являются взаимозаменяемыми.

На них установлен клапанный механизм. На нижней плоскости против каждого цилиндра сделаны по 2 расточки для впускного и выпускного клапанов. В расточках – сёдла из специального никелевого сплава.

Возможен ли тюнинг двигателей СМД

По мнению специалистов, силовые агрегаты, предназначенные для сельскохозяйственной техники, не подвергаются усовершенствованиям с целью улучшить мощностные характеристики. Это объясняется тем, что их конструкция и методы изготовления рассчитаны на выполнение конкретных работ в определенных условиях. Любое вмешательство в регулировки, настройки и конструкцию СМД приведет к нарушению сбалансированной работы двигателя и транспортного средства в целом.

Создана широкая линейка моделей СМД, отличающихся мощностными характеристиками. Различные машины спецтехники комплектуются наиболее подходящим мотором из имеющегося широкого диапазона.

При желании преобразить внешний вид транспортного средства допускается применять светодиодный тюнинг.

Трактор ДТ-175 (Волгарь)

Данная модель гусеничного советского трактора была разработана на основе легендарного ДТ-75. Его разработчиками и создателями стали инженеры Волгоградского тракторного завода имени Дзержинского. Этот сельскохозяйственный агрегат принадлежит к третьему тяговому классу, является агротехнической машиной общего назначения.

Трактор ДТ-175М

Применяется для проведения различных дорожных, строительных, мелиоративных, землеройных, сельскохозяйственных и других работ с участием функциональных (специализированных) прицепных, полуприцепных и навесных устройств активного и пассивного типа, включая широкозахватные агрегаты. Эта техника предназначена для работы в сложных условиях на средних и тяжелых грунтах, отмечена отличная проходимость по болотистой местности.

Трактор ДТ-175С

Трактор был выпущен в двух модификациях с подвидами, которые различаются между собой комплектностью:

• ДТ-175 М (Волгарь);
• ДТ-175 С (Волгарь);
• ДТ-175С-1 — в наличии гидросистема, вал отбора мощности, тягово-сцепное и навесное устройства, ПЖБ;
• ДТ-175С-2 — встроены ВОМ, гидравлика, имеется тягово-сцепное устройство, а вот заднее навесное устройство отсутствует;
• ДТ-175С-3 — в наличии вал отбора мощности и ПЖБ, гидравлика, навесная система и тягово-сцепная системы отсутствуют.

Трактор ДТ-175М выпускался в период с 1986-1992 годы, ДТ-175С и его модификации начиная с 1992 года и по 1994 год.

https://youtube.com/watch?v=seL0wEeTQbI
