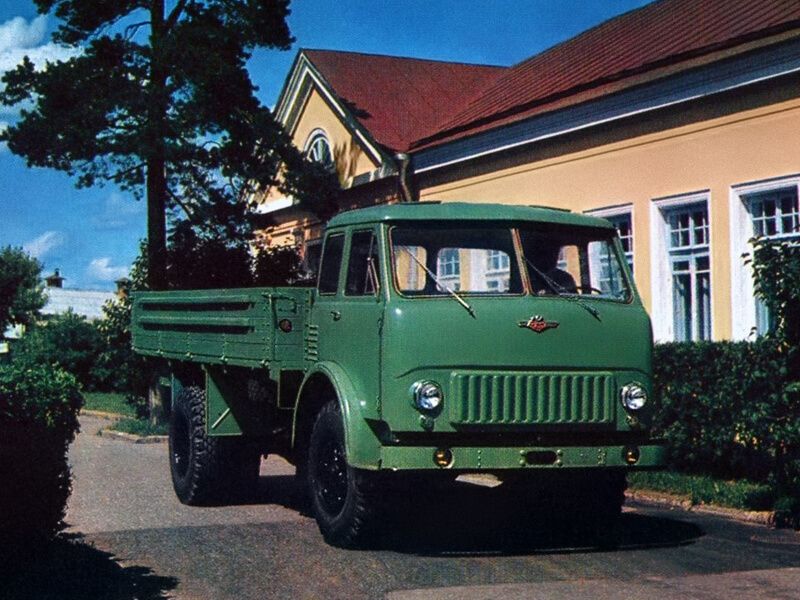

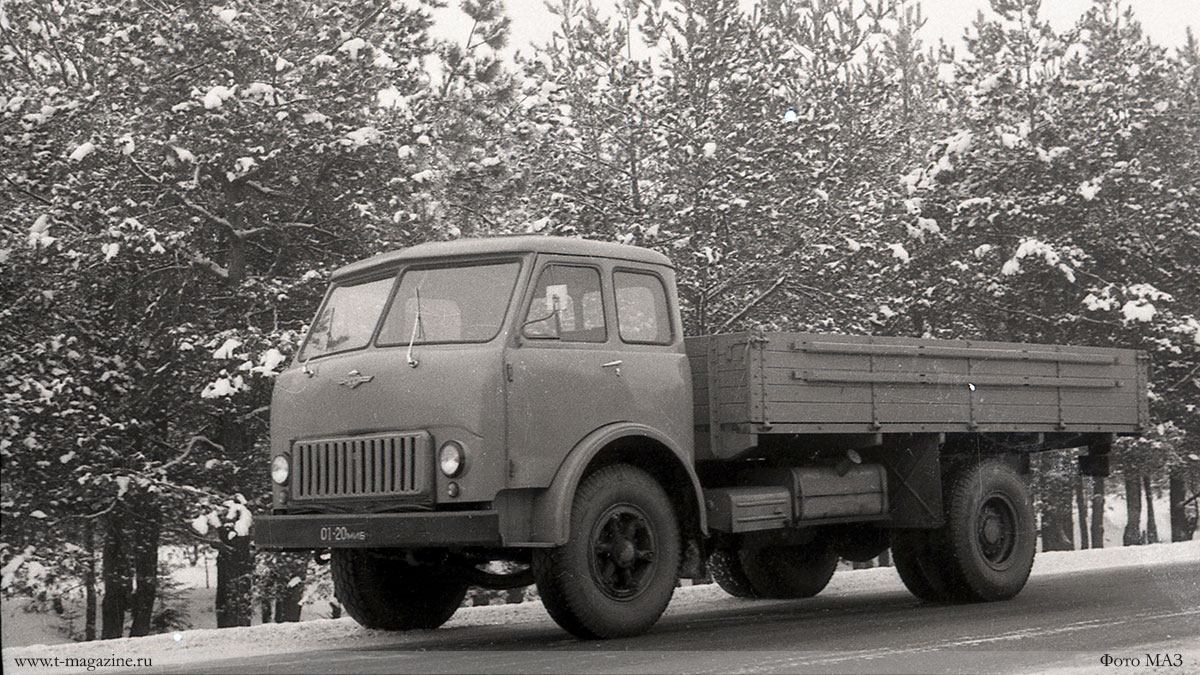

Технические характеристики МАЗ-500
Конструкция МАЗ-500 получилась настолько удачной, а экономические показатели так впечатляли, что машина стала очень востребованной народным хозяйством СССР. При этом ремонт можно было осуществлять в чистом поле. За это среди водителей дальнобойщиков МАЗ 500 получил статус «не убиваемый».
Длина минского грузовика составляла 7,14 м, ширина – 2,5 м, высота по крышу кабины – 2,65м. Автомобиль имел клиренс 27 см и колёсную базу 3,85 м. На машину устанавливались шины размерностью 12х20.
Эксплуатационные параметры автомобиля МАЗ-500:
- собственная масса – 6,5 т;
- грузоподъёмность – 7,5 т;
- максимальная скорость – 75км/ч;
- объём топливного бака – 200 л;
- расход топлива на 100 км – 25 л.
На волне успеха, проектировщики начали изменять базовую модель под конкретные производственные задачи. Так появились лесовоз, тягач, автокран и МАЗ-500 бензовоз. Выпускался и топливозаправщик с цистерной ёмкостью 7 000 литров.

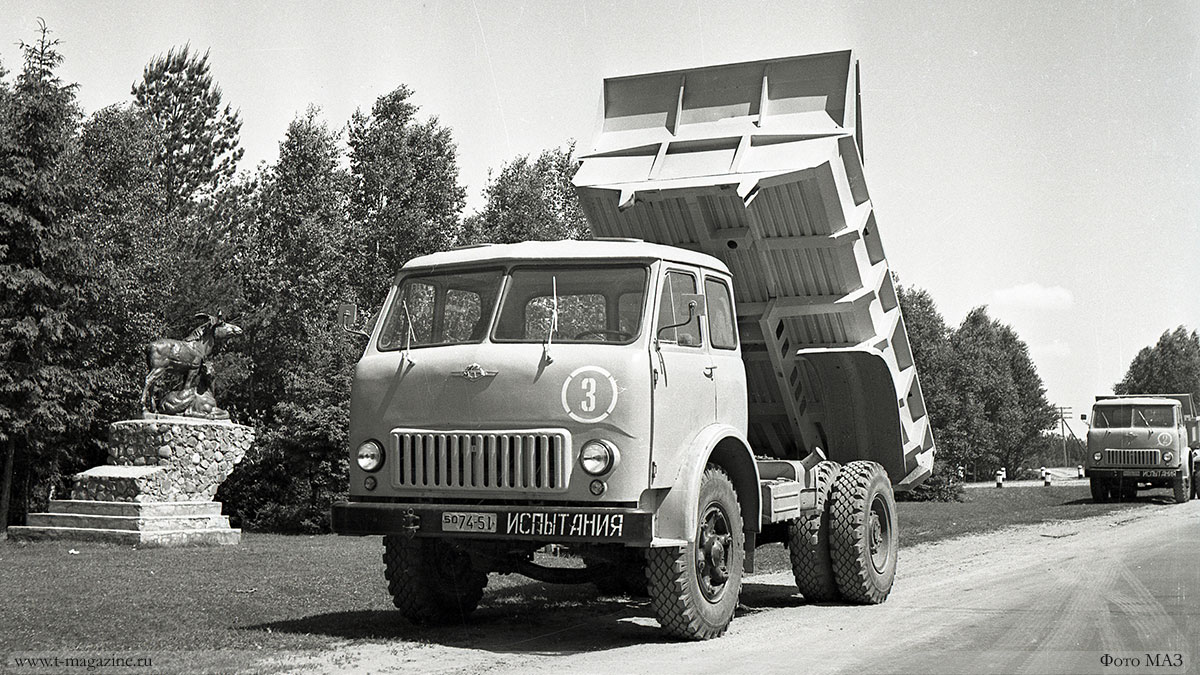

Самосвал
Технические характеристики МАЗ-500 самосвал отличались от параметров бортового грузовика. Колёсная база уменьшена до 3,2 м. Вначале на самосвал установили кузов объёмом 3,8 м³, но в 1970 году его вместимость увеличили до 5,1 м³. Грузоподъёмность поднялась до 8 т. Вес автомобиля составлял 7,25 т. При полной загруженности общая масса автомобиля могла немного превышать 15 т.
В качестве силового агрегата использовался двигатель ЯМЗ-236, расход топлива которого составлял 28 л на 100 км. Кузов опрокидывался гидравлической системой телескопического типа и управлялся из водительской кабины. В конце разгрузки запускался механизм встряхивания грузовой платформы для полного освобождения от материала.

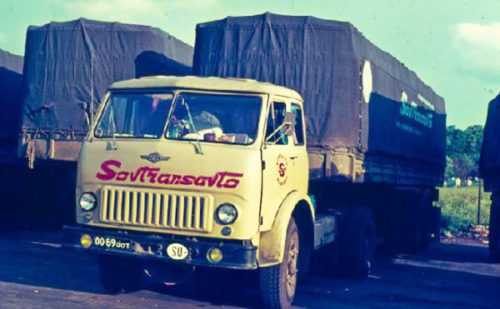

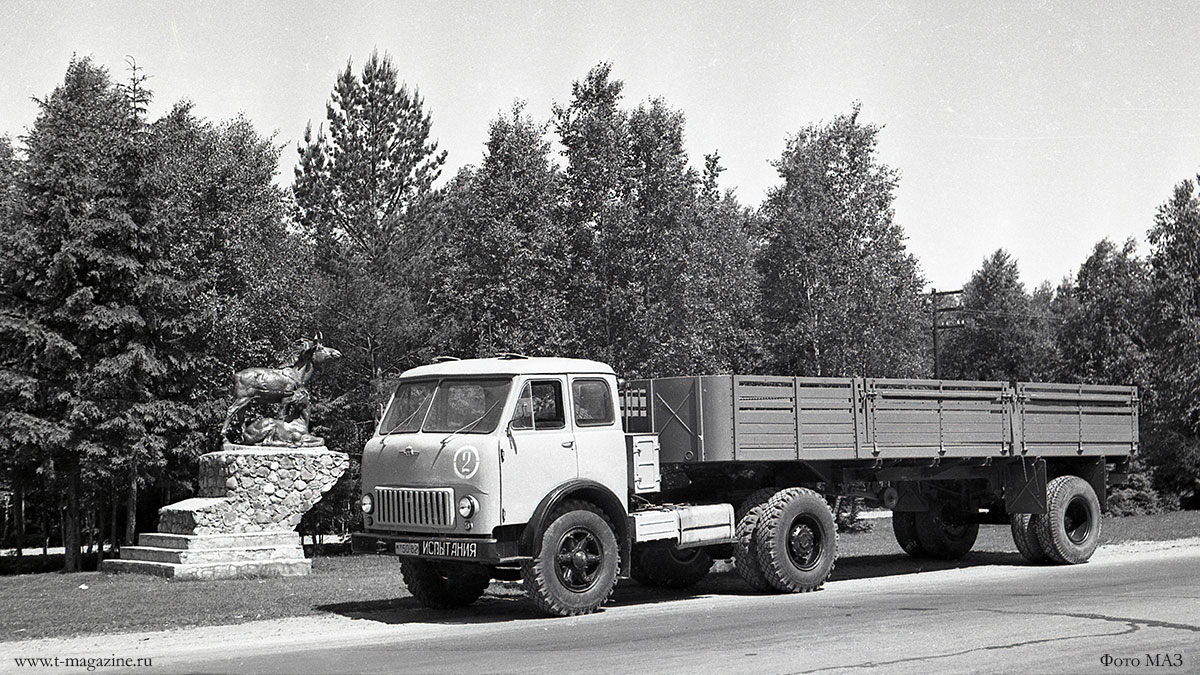

Седельный тягач
Первый МАЗ-500 тягач конструкторы собрали в 1969 г. Через три года завод начал массовый выпуск автомобиля данной конфигурации.
На двухосной машине, которой присвоили индекс МАЗ-504, стоял восьмицилиндровый дизель ЯМЗ-238 мощностью 240 л. с. Длину и колёсную базу уменьшили для большей эффективности. Переднюю подвеску усилили гидравлическими амортизаторами, заднюю – дополнительными рессорами.
Технические характеристики седельного тягача МАЗ-504:
- длина x ширина x высота (м) – 5,63 x 2,6 x 2,65;
- база – 3,4 м;
- клиренс – 0,29 м;
- предельный вес автопоезда (тягач + полуприцеп) – 24,38 т;
- максимальная скорость по шоссе полностью загруженной машины – 85 км/ч;
- тормозной путь – 24 м при скорости 40 км/ч;
- расход топлива – 32 л на 100 км;
- запас топлива – 2 бака по 350 л.

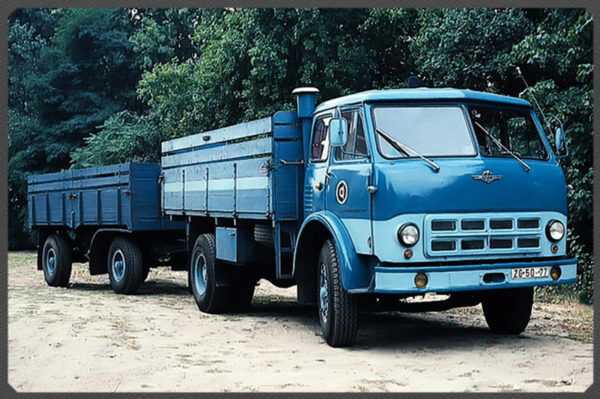

Бортовой грузовик тоже мог использоваться в качестве тягача с установленным прицепным устройством.

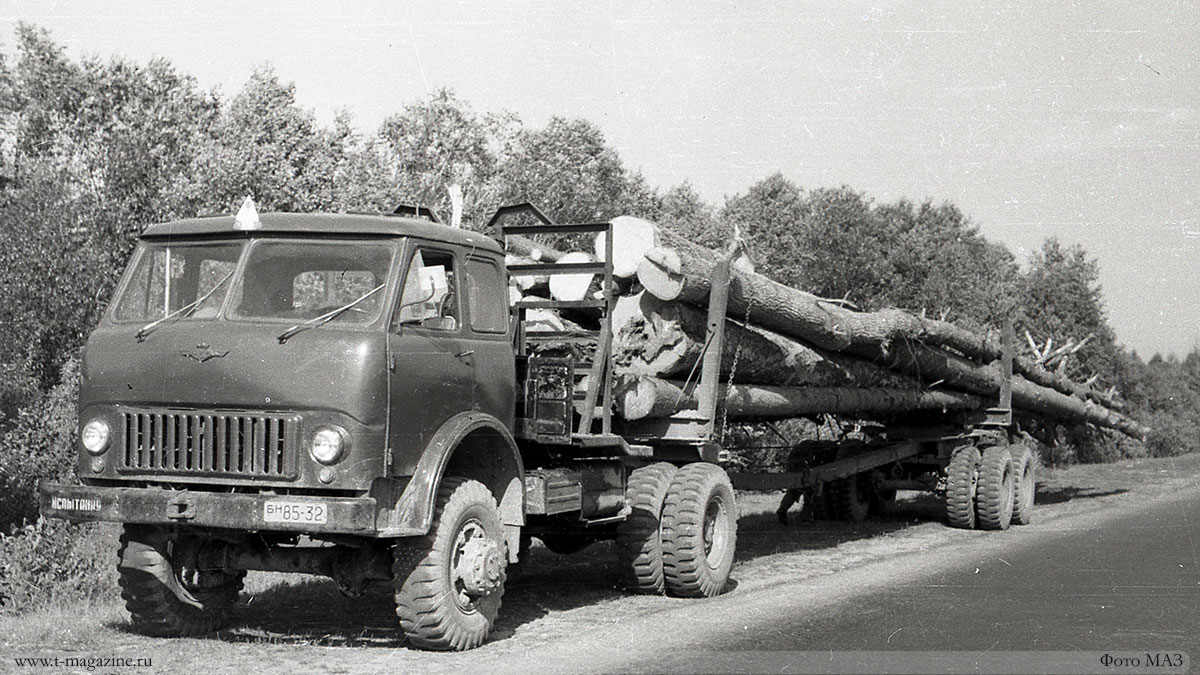

Лесовоз
Для нужд леспромхозов в 1966 году были изготовлены опытные образцы МАЗ-500 лесовоз. После доработки и устранения недочётов в 1969 году завод начал серийную сборку автомобиля.
На МАЗ установили усиленную раму, что позволяло ездить по лесным дорогам с глубокой колеёй. Лесовоз оснастили лебёдкой для погрузки-выгрузки. При порожнем перегоне прицеп-роспуск складывался и укладывался на тягач. Несмотря на то, что сам МАЗ 500 перестали выпускать в конце 70-х, изготовление лесовоза на его базе продолжали вплоть до 1990 года.
Машина имела свой индекс – МАЗ 509. Его длина составляла 6,77 м, а высота была увеличена до 3 метров. Увеличили и дорожный просвет, который стал 310 мм. Грузоподъёмность лесовоза составляла 21 т, а длина перевозимых деревьев могла доходить до 27 метров. Максимальная скорость гружёного автомобиля составляла 60 км/ч.

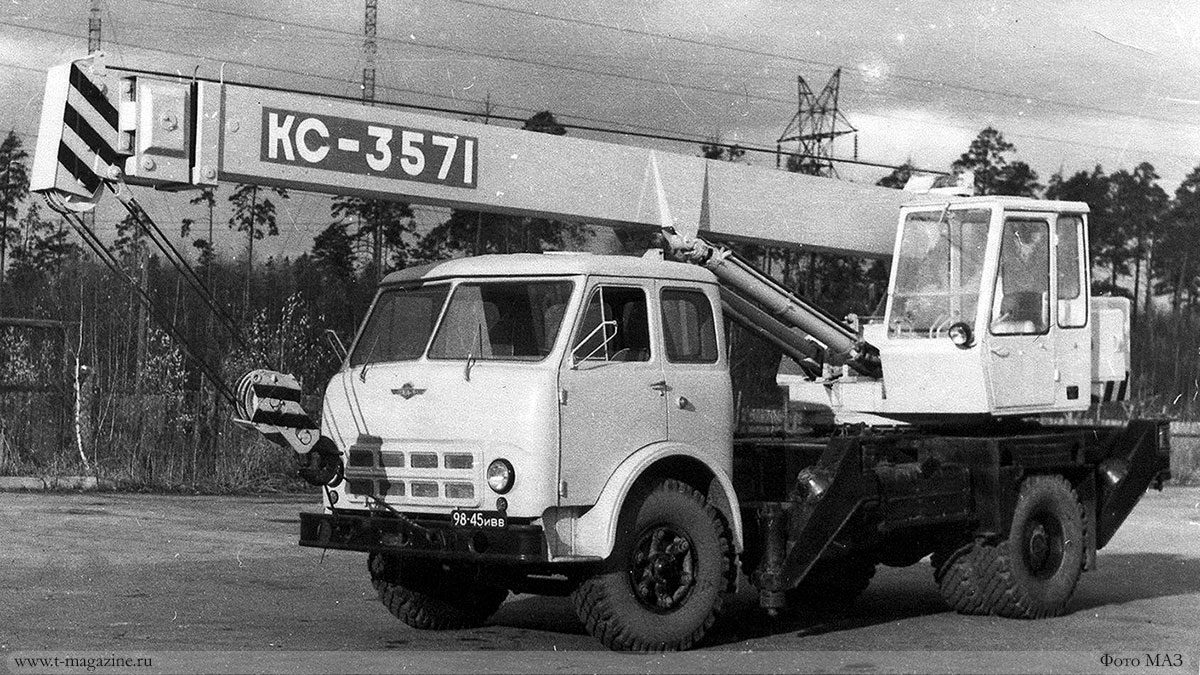

Автокран
Широкой популярностью пользовался МАЗ-500 автокран. На заводе в Иванове шасси минского автомобиля оборудовали крановой установкой КС 3561 грузоподъёмностью 10 т. После прохождения сертификационных испытаний машина была запущена в серию в 1966 году.
На шасси грузовика установили опорную раму, где разместилась поворотная платформа с рабочими агрегатами и кабиной крановщика. Устойчивость крана обеспечивали выносные опоры. Привод кранового механизма осуществлялся от двигателя грузовика через коробку отбора мощности.
Автокран комплектовался жёсткой решётчатой стрелой с вылетом до 10 м. Для увеличения высоты подъёма использовались удлинённая стрела и гусёк. Благодаря делительному оборудованию автокран КС 3561 на шасси МАЗ мог поднимать грузы на высоту до 20 м.
Поделиться
КПП МАЗ-500
Схема коробки передач МАЗ-500
На МАЗ-500 КПП устанавливалась трехходовая. Механическая коробка передач имела пять скоростей. Пятая передача — повышающая, на второй-третьей и четвертой-пятой ступенях были синхронизаторы. Учитывая, что у шестеренок первой передачи нет синхронизатора, переключение на первую ступень можно проводить, только значительно снизив скорость грузовика.
Все шестерни трансмиссии, за исключением шестеренок 1-й передачи, задней скорости и отбора мощности, все время находятся в зацеплении с соответствующими шестернями первичного и вторичного валов. Их зубья имеют спиральное расположение, что было сделано для увеличения срока эксплуатации и снижения шума в процессе работы КПП МАЗ-500. Также для снижения шума у шестерни промежуточного вала есть зубчатый венец с установленной демпферной пружиной.
Для увеличения срока эксплуатации трансмиссии все валы и шестерни коробки передач производятся из легированной стали, а после литья подвергаются цементации и термообработке.
Смазывание зубьев шестерен КПП производится со дна картера. Втулки, выступающие в роли подшипников скольжения шестеренок вторичного вала, смачиваются маслом под давлением. Масло поступает из масляного насоса, расположенного на передней стенке картера.
При вращении шестеренок трансмиссии всасывание масла производится в тех местах, где зубцы выходят из зацепления. Нагнетание масла происходит на участках, где зубцы зацепляются.
Схема переключения передач МАЗ-500 выглядит следующим образом:
Схема переключения передач на грузовике МАЗ-500
В целом коробка МАЗ-500 крепкая и надежная. У нее есть одна особенность. Масляный насос КПП не работает при остановленном двигателе. Таким образом, если мотор не запущен, в коробку не поступает трансмиссионное масло. Этот момент надо учитывать при буксировке грузовика.
Модификации и улучшения
МАЗ-500 сталь столь же универсальным агрегатом, что и «200». Модификаций было множество. Для самых различных целей разрабатывались и разрабатывались новые версии:

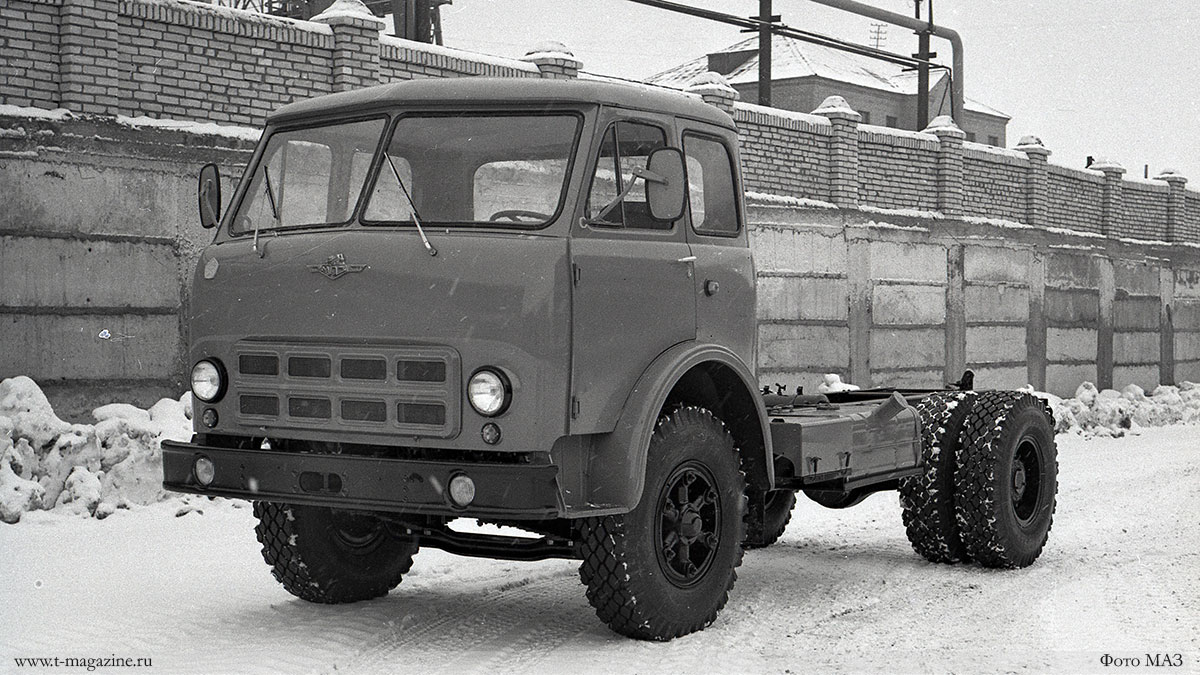

- МАЗ-500Ш – улучшенное шасси для грузового отсека. Кроме кузова устанавливались такие модули как: бетономешалка и топливозаправщик;
- МАЗ-500В – армейская версия, разработанная для транспортировки грузов и личного состава. Была переработана подвеска, и появились направляющие для тента. Кузов был разработан цельнометаллический;
- МАЗ-500Г – данная модификация была выпущена ограниченной серией, и встречается крайне редко. Разработана для транспортировки крупногабаритного груза;
- МАЗ-500С – для северной части СССР машину оборудовали дополнительными средствами обогрева, а саму кабину более тщательно утеплили. Также в мотор был встроен пусковой подогреватель. На случай плохой видимости в полярных условиях присутствовали дополнительные прожекторы. Позднее модель переименовали в МАЗ-512;
- МАЗ-500Ю – обратная «500С». Предназначалась для работы в жарких условиях. Оборудована дополнительной вентиляцией и термоизоляцией кабины. Сейчас именуется как МАЗ-513;
- МАЗ-500А – более совершенная базовая вариация. В габаритах стала уже для соответствия требованиям экспорта. Механическая часть была оптимизирована в коробке переключения передач. Внешне разработчики изменили только радиаторную решетку. Стала машина мощнее, максимальная скорость теперь была 85 км/ч. А вес перевозимого груза увеличился до 8 тонн. Модификация вышла с конвейера в 1970 году;
- МАЗ-504 – тягач на двух осях. Основным отличием был дополнительный топливный бак на 175 литров;
- МАЗ-504В – модификация имела более мощный двигатель – ЯМЗ-238. Сил в нем было 240, что существенно увеличивало его перевозную способность. Помимо загруженного кузова мог тянуть полуприцеп общим весом до 20 тонн;
- МАЗ-503 – самосвал. Полностью все элементы корпуса уже были сделаны из метала. Предназначался для эксплуатации в карьерах;

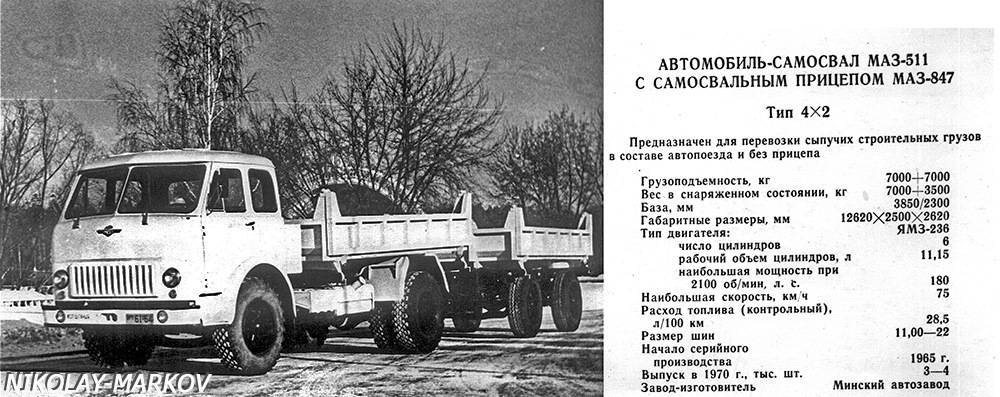

- МАЗ-511 – самосвал. Отличительной способностью являлась боковая разгрузка. Редкая модель, так как выпуск был ограниченный;
- МАЗ-509 – лесовоз. Улучшенная трансмиссия – двухдисковое сцепление, увеличенное число ступеней КПП и редуктор в переднем мосту;
- МАЗ-505 – экспериментальная военная версия. Отличалась полным приводом;
- МАЗ-508 – седельный тягач с полным приводом. Ограниченная серия.
Так как грузовики из серии «500» отлично сохранились, их до сих пор можно встретить на различных предприятиях. По большинству бывших советских республик еще колесят МАЗ-500 70-х годов производства. Цена на модели с пробегом сейчас в диапазоне 150-300 тысяч русских рублей.
Апгрейд
Особые любители МАЗ-500 модифицирую его до сих пор. Для увеличения мощности ставится ЯМЗ-238. Соответственно, приходится и менять коробку, так как необходимо наличие делителя. Если же модель полноприводная, то раздатка также подвергается модификации. Замена коробки также требуется для меньшего расхода топлива (без замены до 35/100). Конечно, апгрейд «влетает в копеечку», но отзывы говорят о том, что оно того стоит. Улучшают и задний мост, точнее, просто меняют его на более современный и ставят новые амортизаторы.
В случае с кабиной список будет очень длинным. Обустройство может включить в себя все – от занавесок и сидений до подогрева и электрооборудования. Есть, даже, те, кто ставит кондиционер. Назначения, в которых используется МАЗ-500, настолько широки, что их невозможно перечислить без отдельной статьи. Уникальность этого грузовика уже внесла его в историю Минского автозавода и советского автопроизводства. Однако, он до сих пор выполняет задачи с требованиями гораздо выше тех, которые были при его создании.
Плюсы и минусы
В наше время МАЗ-500 еще можно встретить на дорогах, а это говорит о том, что, даже, спустя большой отрезок времени, автомобиль сохранил свои рабочие качества. Машину легко ремонтировать, и хозяину не трудно найти комплектующие детали для замены, донором может быть аналог или подходящая деталь от официального дилера. В начале производства большим преимуществом была откидывающаяся кабина, которая давала хороший доступ к рабочим системам. Сейчас данное расположение двигателя и способ доступа к нему не новы, но, все равно, остаются отличительным плюсом, например, от ЗИЛ тех же годов. Кабина по современным меркам не самая удобная. Но это характеристика только стокового варианта, множество элементов можно заменить на более подходящие. В число таких деталей входят сидения, на место которых отлично ставятся даже импортные кресла, но даже с заводскими можно провести ряд махинаций и улучшить их комфортность. Обшивка и сразу подвергается замене по желанию хозяина, вместе с этим, прокладки и общую герметичность машины тоже можно улучшить своими руками.
Отметим не менее важную деталь – спальное место. Довольно удобное и уютное, вполне заслуживает место в списке достоинств грузовика. Единственный момент, не отрицательный, а, скорее, непонятный – это наличие окон возле койки для отдыха. Рабочие системы демонстрируют хорошие показатели, даже, спустя большое количество преодолённых километров. Коробка передач включается без запинок, а силовой агрегат от ЯМЗ особенных прихотей не выказывает и способен работать, даже, в самых тяжелых условиях. Конечно, в наше время МАЗ «пятисотый» сильно отстает по требованиям от современных моделей, поэтому его стабильность не может перекрыть сравнительно меньшее КПД с современными грузовиками.
Технические характеристики
Двигатель
Двигательный аппарат для минских грузовиков продолжал разрабатывать Ярославский автомобильный завод. Индексный номер у мотора был ЯМЗ-236, и именно он стал базовым в большинстве модификаций. Шесть цилиндров, расположенных V-образно, работали в четырех тактах на дизельном топливе. Турбонаддув отсутствовал. Основным минусом системы остался большой уровень отрицательного воздействия на экологию. Экологический тип классифицируется как Euro-0.
Использование такого дизеля создавало неудобства в холодное время. Как и сейчас, дизель имел большой КПД и отдавал мало тепла. Из-за этого для прогрева кабины уходило немало времени. Топливный бак у МАЗ-500 имеет специальную перегородку для предотвращения или гашения гидравлического давления внутри емкости. Несмотря на свой низкий экологический рейтинг, двигатель ЯАЗ-236 дает пример качества сборки до сих пор и пользуется хорошими отзывами среди владельцев, даже, в наше время.
| Количество тактов | 4 |
| Количество цилиндров | 6 |
| Тип расположения цилиндров | Продольно; V-образный, угол 90 о |
| Порядок работы цилиндров | 1 – 4 – 2 – 5 – 3 – 6 |
| Турбонаддув | Нет |
| Крутящий момент | 667 Ньютон метров при 1500 об/мин |
| Максимальные обороты коленвала | 2100 об/мин |
| Расход топлива на 100 километров | 22 – 25 литра дизеля |
| Объем топливного бака | 175 литра |
| Запуск без стартера | Да |
| Мощность в лошадиных силах | 180 |
| Объем двигателя | 11 дм 3 |
| Максимальная скорость(порожним) | 85 км/ч |
Трансмиссия
В течение производства МАЗ-500 в этой части автомобиля изменения почти не проводились. Самым значительным было изменение типа сцепления с однодискового на двухдисковое фрикционное. Инновация давала возможность менять передачу под воздействием нагрузок. Произошло это в 1970 году.
| Тип коробки передач | Механика |
| Количество ступеней | Пять вперед и одна задняя |
| Синхроны | Между 2-3, 4-5 ступенями |
| Тип сцепления | Однодисковое/двухдисковое сухое фрикционное |
| Передаточное число ведущих мостов | 7,24/8,28 (имела значение модификация) |
Задний мост
МАЗ-500 приводится в движение именно задним мостом. В редукторе моста уже появились шестерни, которые уменьшали нагрузку на дифференциал и полуоси. Эта технология тоже была новой для МАЗ. В наше время для улучшения работы ходовой части МАЗ редуктор меняют на более современный производства ЛиАЗ или ЛАЗ.
Кабина и кузов
До конца 60-х прошлого века платформа оставалась деревянной, но позже, все-таки, произошел апгрейд до металлической версии. В кабине было, по обыкновению, две двери, три сидения и одно спальное место. Как уже говорилось, это стало большим плюсом в плане комфортабельности кабины. Также имелись ящики для инструментов и личных вещей пассажиров.
Для удобства водительское сидение имело несколько способов регулировки, присутствовала вентиляция. Учитывая плохую теплоотдачу, МАЗ-500, все-таки, оборудовали печкой, но это не очень спасло ситуацию. Лобовое стекло состояло из двух частей, а привод дворников теперь был расположен у нижнего основания рамки. Сама кабина откидывалась вперед, что давало доступ к двигателю.
| Длина | 7 100 мм |
| Ширина | 2 600 мм |
| Высота | 2 650 мм |
| Колесная база | 3 850 мм |
| Задняя колея | 1 900 мм |
| Передняя колея | 1 950 мм |
| Дорожный просвет | 290 мм |
| Размер шин | 11-20 мм |
| Грузовая платформа | |
| Высота | 2 480 |
| Ширина | 4 860 |
| Длина | 6 700 |
| Объем | 8,05 м 3 |
| Другие характеристики | |
| Масса тары | 6,5 т |
| Масса брутто | 14 т |
| Максимальная грузоподъемность | 7,5 т |
| Допустимая нагрузка на переднюю ось | 4,8 т |
| Допустимая нагрузка на заднюю ось | 10 т |
| Максимальная масса прицепа | 12 т |
| Тормозной путь | 18 м |
| Радиус разворота | 9,2 м |
Рулевое управление и тормозные системы грузовика «МАЗ-5516»
Рулевое управление включает в себя рулевой механизм со встроенным распределителем, колонку, рулевое колесо, силовой цилиндр, насос, масляный бак, а также шланги.
Самосвал оснащается четырьмя тормозными системами: рабочей, стояночной, вспомогательной и запасной. Также имеются приборы для подключения тормозов полуприцепа с 2-х проводным пневматическим приводом.
Рабочая тормозная система пневматического типа воздействует на все колёса через тормозные барабаны. ABS – антиблокировочная система торможения – присутствует во всех модификациях. Стояночная и запасная системы действуют на тормозные элементы среднего и заднего мостов, которые приводятся в действие посредством тормозных камер.
Стояночная система выполняет ряд функций запасной и применяется для торможения в случае возможных отказов рабочей тормозной системы. Вспомогательная система запускается через создание противодавления в системе выпуска газов. Ее используют для небольшого торможения при затяжных спусках на горных дорогах. Некоторые автомобили «МАЗ-5516» оснащаются 4-х канальной антиблокировочной системой тормозов (АБС), производства производственного объединения «Экран», Белоруссия.
Коротко об истории создания модели и преемниках МАЗ-500
Опытные образцы МАЗ-500, для проведения всесторонних испытаний, были воплощены из чертежей в реальность в 1958 году, а в 1961-м году была собрана опытная партия из 122-х грузовиков двух базовых типов.
Надо сказать, что далеко не все однозначно восприняли качественно новую безкапотную компоновку грузовика. Многим эта идея показалась авантюрной и даже опасной. У противников новой модели было сильное и влиятельное лобби. Было уже назначено заседание бюро ЦК Компартии Белоруссии с повесткой дня – снять с должности главного конструктора Минского автозавода Высоцкого, а гендиректору предприятия Дёмину объявить строгий выговор.
Однако прежде, чем это решение было принято, глава Компартии Белоруссии Филимонов лично посетил завод, где ему наглядно и убедительно продемонстрировали все преимущества новой модели. Положительная оценка главы в итоге перевесила доводы скептиков, и массовому производству МАЗов пятисотой серии дали зелёный свет. Огромный интерес специалистов и СМИ вызвал проведённый в 1961 году автопробег новых машин по маршруту Минск – Москва – Ленинград – Рига – Минск.
Но самую необходимую информацию о достоинствах и недочётах новой модели специалисты Минского автозавода получали, конечно, не от автомобилей, участвующих в выставках и показательных автопробегах, под прицелами камер репортёров.
Самый ценный практический опыт был получен в процессе анализа работы грузовиков, эксплуатирующихся в суровых условиях Сибири и Крайнего Севера; на стройках, в карьерах, леспромхозах. Далее МАЗ-500 превосходно проявил себя не только в студёных краях, но и в песчаных пустынях Африки и Азии, и на высокогорных плато Латинской Америки.
В марте 1965 года МАЗ-500 был запущен в серийное производство на первых порах параллельно с МАЗ-200. Символично, что последний экземпляр уходящей в прошлое модели, МАЗ-200, сошёл с конвейера 31 декабря 1965-го года, а с 1966-го предприятие полностью перешло на выпуск машин пятисотого семейства.
За успешное внедрение в производство этой, по всем признакам, очень перспективной модели, в 1966-м Минский автомобильный завод был награждён высшей государственной наградой – Орденом Ленина. Проектной мощности (24 тысячи грузовиков в год) предприятие достигло уже через два года.
Автомобиль отличался характерной декоративной облицовкой решётки радиатора из 14-ти вертикальных рёбер, и кожухом, прикреплённым к задней стенке кабины. Сама кабина, за свои плавные и обтекаемые формы, была прозвана в шоферской среде «глобусом», а пятисотый МАЗ – «лобастым».
На основе базовой модели был разработан и запущен в серию целый ряд грузовиков, универсальных шасси и автопоездов повышенной грузоподъёмности. Подробнее о всех пошедших в серию и мелкосерийных модификациях 500-го семейства – в следующем разделе.
В 1970 году автомобиль МАЗ-500 сменил на заводском конвейере его преемник – МАЗ-500А, с увеличившейся на 100 мм (до 3950 мм) колёсной базой и возросшей до 8-ми тонн грузоподъёмностью. Габаритные размеры были приведены в соответствие с европейскими нормами. Было изменено передаточное число главной передачи, в результате чего максимальная скорость машины увеличилась с 75 до 85 км/ч (при полной нагрузке, на горизонтальном участке шоссе).
«Три кита» Минского автозавода – бортовой грузовик, самосвал и седельный тягач к своим индексам получили новую приставку, и стали называться МАЗ-500А, МАЗ-503А и МАЗ-504А соответственно. Внешне 500-е второго поколения можно было отличить по другой, «клетчатой», решётке радиатора. Кроме того, исчез кожух за кабиной. За дверями, на уровне ручки двери, появился повторитель сигнала поворота.
В этом обновлённом варианте пятисотый продержался на конвейере Минского автозавода до 1977 года, когда пришло время запуска в серию совершенно нового семейства грузовиков – МАЗ-5335.
МАЗ-500 и его модификации
Технические параметры МАЗа-500 ничуть не уступали данным зарубежных аналогов того времени, даже опережая их, например, в показателях скорости.
Ставший некой отправной точкой для создания многочисленных модификаций, рассматриваемый грузовик является важнейшим детищем Минского автомобильного завода.
В конструкции последующей серии 500А, увидевшей свет в 1970 г., лишь незначительно было подкорректировано сцепление и изменены размеры для соответствия европейским стандартам автомобильных габаритов.
Это позволило значительно увеличить рынок сбыта отечественных грузовиков за рубеж, расширяя возможности применения машин в качестве средств для магистральной транспортировки грузов.
Был увеличен ресурс пробега автомобиля до первого капитального ремонта, составивший 40 000 км.
Также изменился дизайн решетки радиатора, получившей совершенно новый вид.
Следующая модификация МАЗа-500 была осуществлена в 1976 г. и получила индекс 5335
В этот раз особое внимание было уделено внешнему виду машины, интерьеру кабины и световому оформлению.
Фары были перемещены на бампер, а на их месте расположения разместили поворотные световые сигналы.
Деревянные борта грузовика были заменены на металлические. Возрос ресурс пробега до капитального ремонта, составивший 300 000 км.
Непревзойденная выносливость и производительность машины в результате всех нововведений повышались, оставляя далеко позади всех конкурентов как советского, так и зарубежного производства.
Именно эта машина с успехом справлялась с трудновыполнимыми задачами в суровых климатических условиях не только в России, но и по всему миру.
Вводимые инженерами изменения в базовую модель позволяли подгонять ресурсы грузовика под растущие потребности современности.
Благодаря этому стало возможным активно использовать этот тип техники в любой отрасли народного хозяйства и промышленности, строительства, транспортных перевозок и пр.
Сегодня грузовики МАЗ – конкурентоспособная надежная техника, продолжающая повсеместно пользоваться востребованностью у потребителей.

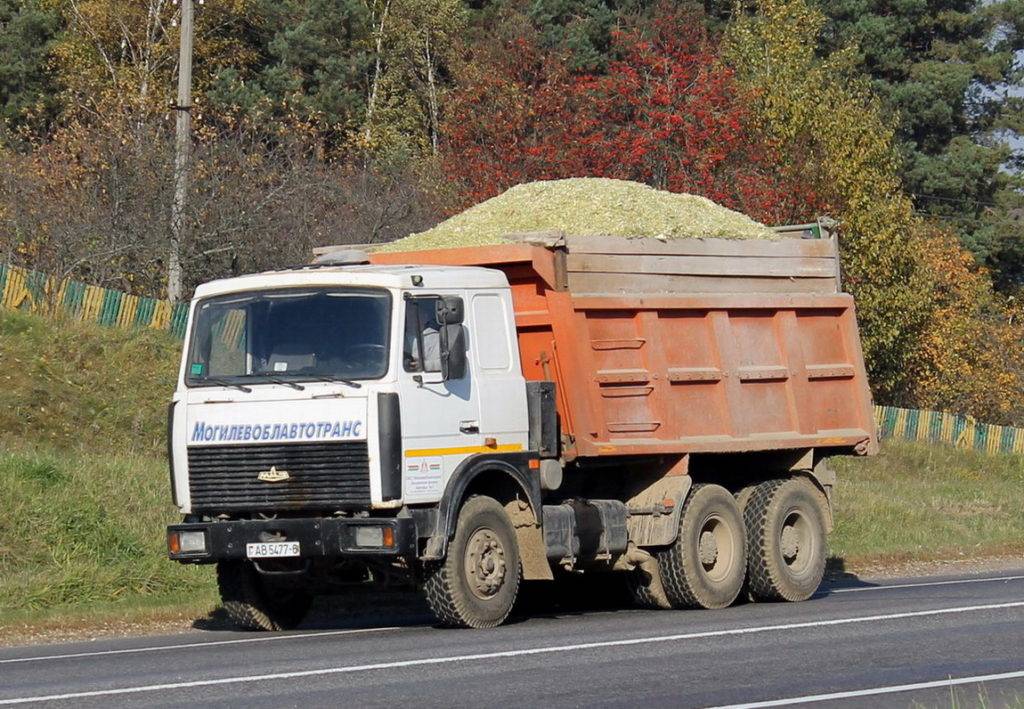

Описание самосвала базовой модели и его 020 модификации
Единственным отличием модификации 020 является увеличенный объем погрузочной части за счет изменения исходной высоты бортов. Остальные характеристики идентичны.
Узнайте технические характеристики ГАЗ-34039 — гусеничного болотохода.
В следующем обзоре вам станет известно, какими основными параметрами обладает шасси «Урала-4320».
Двигатель
Сердцем этого грузовика является дизельный 6-цилиндровый V-образный двигатель.
Со своими обязанностями ЯМЗ-236М2 (Ярославль) справляется отменно, отрабатывая нагрузки без надрывов и нареканий.
Крутящего момента в 667 Нм и 180 л. с. с лихвой хватает, чтобы вытащить нагруженный самосвал из сложных ситуаций.
В последних версиях на заводе ставят ЯМЗ-6563.10, ЯМЗ-6581.10 (изображен на фото слева) или Deutz BF4M1013FC.
Согласно техническим характеристикам, мощность этих агрегатов выше, чем у более старого образца. Кроме того, МАЗ идет в ногу со временем, и последние моторы отвечают стандарту Euro 3, что значительно расширяет возможности их применения.
Трансмиссия и привод
На самосвал МАЗ-5551 устанавливается 5-ступенчатая механическая КПП. Ее технические характеристики нельзя назвать идеальными.
При серьезных нагрузках слишком короткая первая передача, и на нетвердом грунте очень трудно грузовик сдвинуть с места.
Но на ровной дороге двигатель и коробка отлично сочетаются и передвигают груженый самосвал с легкостью. Максимальная скорость – 90 км/ч. Задняя ось является ведущей, соответствуя типу привода 4х2.
Однако серьезным улучшением переключения передач стало конструктивное изменение механизма переключения от рычага к коробке. Это позволило значительно укоротить сам рычаг.
Все нововведения облегчили водителю жизнь, ведь раньше, чтобы «словить» нужную передачу, ломоподобный рычаг нужно было «дергать» по всей кабине, однако сейчас этот процесс стал легок и приятен.
Грузоподъемность
Надежный гидроусилитель руля отлично справляется со своими обязанностями. Благодаря стабилизатору поперечной устойчивости автомобиль уверенно чувствует себя на поворотах, особенно при полной загрузке.
Еще одним преимуществом являются пневматические тормоза. Они очень надежны и проверены временем, такой важный элемент безопасности выполнен производителем на высоте.
| Технические характеристики | МАЗ-5551 | МАЗ-5551-020 |
| Грузовые показатели | ||
| Грузоподъемность, кг | 10 000 | 10 000 |
| Длина погрузочной платформы, мм | 3 860 | |
| Ширина погрузочной платформы, мм | 2 265 | |
| Высота борта, мм | 630 | |
| Снаряженная масса грузовика, кг | 7 470 | 7 820 |
| Полная масса, кг | 17 620 | 17 820 |
| Максимальная нагруженность передней оси, кг | 6 120 | 6 320 |
| Максимальная нагруженность задней оси, кг | 11 500 | 11 500 |
| Диаметр колес | R20 | R20 |
| Эксплуатационные показатели | ||
| Тип кузова | Самосвал | Самосвал |
| Мест в кабине | 3 | 3 |
| Объем бака, л | 200 | 200 |
| Радиус разворота, м | 4,3 | 4,3 |
| Длина грузовика, мм | 5 990 | 5 990 |
| Ширина грузовика, мм | 2 500 | 2 500 |
| Высота грузовика, мм | 2 925 | 2 925 |
| Колесная база, мм | 3 300 | 3 300 |
| Клиренс, мм | 270 | 270 |
| Подвеска | ||
| Передняя | Рессорная | Рессорная |
| Задняя | Рессорная | Рессорная |
| Тормоза | ||
| Передние | Барабанные | Барабанные |
| Задние | Барабанные | Барабанные |

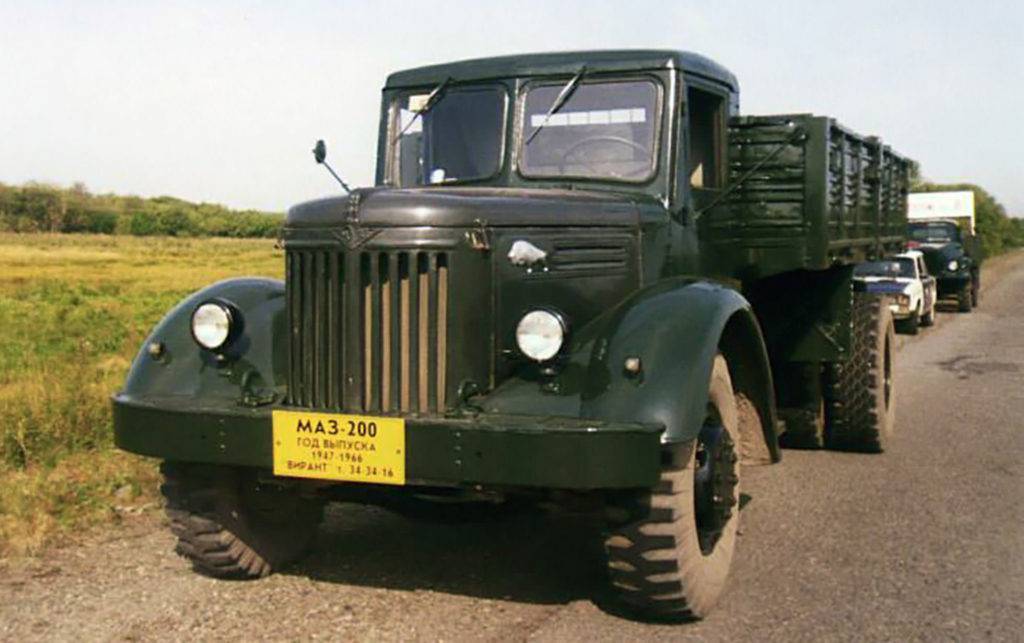

МАЗ-500 и его предшественник – капотный МАЗ-200
Предшественником «пятисотого» МАЗа был автомобиль МАЗ-200. Этот 7-тонный грузовик был разработан ещё в 1944-1945 годах на Ярославском автомобильном заводе. И, несмотря на замену его бензинового двигателя в 1962 году дизельным, уже изрядно устарел – не только в моральном, но и в техническом, и в экономическом смыслах.
По сравнению с МАЗ-200, МАЗ-500 имел ряд принципиально новых конструктивных решений. Новая цельнометаллическая кабина со спальным местом (!); двухскоростной задний мост, колёса бездисковой конструкции.
Максимальная рекомендованная скорость возросла с 65-ти до 75-ти км/ч; грузоподъёмность – с 7 до 7,5 тонн; коэффициент использования полезной площади – с 0,55 до 0,62.
При увеличении грузовой платформы с 4,5 до 4,86 метров сам автомобиль стал короче по общей длине, уменьшившись с 7,625 до 7,310 м. Новые двигатели были мощнее (180 лошадиных сил против 120ти), и при этом экономичнее (расход топлива – 22-30 литров на сотню против 35-ти). Серийное производство было более современным и технологичным. Эксперты подсчитали, что переход на выпуск МАЗ-500 дал стране экономию в 519 рублей с каждой машины в год – это очень большие деньги, после реформы 1961-го года, когда рубль был весьма «полновесным».
Общее описание техники
По сравнению с классикой, бескапотная компоновка имеет два преимущества. Во-первых, из-за отсутствия моторного отсека перед кабиной улучшается обзорность. Во-вторых, эффективнее используется длина автомобильной рамы – объём кузова возрос в 1,5 раза за счёт увеличения грузовой платформы.
Бортовой МАЗ-500 относился к классу заднеприводных крупнотоннажных грузовиков. Машина работала при любой погоде и в условия сурового климата.
На автомобиле стоял дизель Ярославского моторного завода ЯМЗ-236. Шестицилиндровый V-образный двигатель при 2100 об/мин развивал мощность 180 л. с. Сцепление – сухое, двухдисковое. Коробка передач – механическая, 5-ступенчатая. Четыре высшие скорости имели синхронизаторы.
Подвеска состояла из четырёх продольных задних и передних полуэллиптических рессор. Сзади дополнительно устанавливались две рессоры и гидравлические амортизаторы телескопического типа.
Колодочный ножной тормоз с пневмоприводом работал на все колёса. Стояночный – монтировался на заднем мосту.
Цельнометаллическая кабина самосвала была рассчитана на двух человек, в других модификациях – на трёх. Имелось спальное место. Рулевой механизм оборудовался гидроусилителем.
История автомобиля
Логично, что первый МАЗ-200 не мог долго оставаться практичным, и ему на замену в 1965 году пришел новый грузовик МАЗ-500. Наиболее заметное отличие было, конечно, в перепроектированной конструкции кузова. Рама располагалась на мостах так, что это увеличивало грузоподъемность авто, а вместе с этим, и его эффективность. А, так как капота больше не было, так как мотор поместили под кабину, увеличился обзор для водителя.
Кроме того, посадочных мест также, как и в предыдущей версии, осталось три с учетом водительского. Только модификация в виде самосвала имела два сидения. Работая над кабиной нового «силовика», конструкторы позаботились о водителе и более комфортном и удобном управлении машиной. Органы управления, такие как руль, рычаг КПП и приборная панель располагались рационально. Не забыли и о цветах обивки, не считая того, что она вообще была, гамма состояла из приятных цветов спокойных оттенков.
Удобным нововведением было наличие спального места. Впервые для автомобилей МАЗ. Именно отсутствие капота и позволило «пятисотой» модели стать в историю. Дело в том, что такая конструкция была введена в эксплуатацию первый раз в советском автопроме. В 60-х уже весь мир начал проводить подобную революцию, так как капот существенно мешал управлению габаритным транспортным средством.
Но, учитывая необходимость подымать страну после войны, качество дорог, подходящих для использования бескапотных кабин стало подходящим только спустя двадцать лет. И вот в 1965 году появился МАЗ-500, ставший достойной заменой для своей предшествующей модели «200». На конвейере грузовик простоял до 1977 года.
Базовая комплектация уже представляла собой гидравлический самосвал, но платформа еще оставалась деревянной, хоть кабину уже делали металлической. Направленность при разработке, конечно, была на универсальность. Достижение этой цели позволяло использовать машину во всех возможных сферах, где требовалась транспортировка.
Достаточно было просто разработать модификацию с нужным модулем на борту. Данная модель имела способность заводиться с тягача. Это означало, что при необходимости для запуска двигателя не требовалось электричество. Данная особенность была очень полезна в военных нуждах.
