Самосвал ГАЗ-3307

Преимущества и недостатки

Преимущества

• Достаточно хорошая проходимость;
• Хороший дорожный просвет;
• Нет проблем с покупкой запчастей и элементов машин;
• Хорошая ремонтопригодность;
• Надежная тормозная система;
• Доступная стоимость, как новых, так и бывших в употреблении грузовиков;
• Маленький размер;
• Он не боится деревни;
• Различные изменения;
• Различные варианты разгрузки груза;
• Неприхотливая машина;
• Понятное и удобное управление;
• Есть ремень безопасности;
• Достаточно хорошие силовые агрегаты;
• Хорошая видимость;
• Больше места в салоне.

Недостатки

• Низкая грузоподъемность;
• Расход топлива;
• Нет гидроусилителя руля;
• Коробка передач, синхронизированная с бензиновым двигателем, «воет» при движении»;
• Неприхотливый внешний вид грузовика;
• Иногда мощности двигателя не хватает.

Несмотря на и без того долгую историю среднетоннажного грузовика ГАЗ-3307, его довольно часто и сегодня можно встретить на городских и сельских дорогах. Понятно, что его внешний вид довольно далек от европейских аналогов, но грузовик имеет небольшие габариты, среднюю грузоподъемность и хороший силовой агрегат, что в совокупности позволяет использовать машину для различных целей, в том числе для ЖКХ.

Кроме того, благодаря хорошей проходимости днища, большему клиренсу автомобиль также может использоваться в сельской местности для различных нужд. Внутри кабины конструкторский состав Горьковского автозавода постарался сделать условия работы водителя максимально комфортными, насколько позволял бюджет.

Если ко всем этим преимуществам добавить относительно невысокую стоимость, то преимущество явно будет на «газонной» стороне. Кроме того, завод включает несколько модификаций, позволяющих использовать машину на больших площадях.

Есть несколько вариантов слива, что очень важно, особенно в городских условиях. Автомобиль хорошо держит дорогу, разгоняясь до 90 километров в час

Действительно, ГАЗ-3307 — один из самых приемлемых средних грузовиков в Российской Федерации.

Трансмиссия

Однодисковое сцепление, сухое сцепление, с гасителем крутильных колебаний на ведомом диске. Трансмиссия сцепления гидравлическая, с пружинами периферийного давления.

Двигатель работает в паре с пятиступенчатой ​​механической коробкой передач (автомобили первых лет выпуска оснащались 4-ступенчатыми механическими коробками передач), полностью синхронизированной, с постоянной коробкой передач. Передаточные числа МКПП: 1-я передача — 6,55; 2-я передача — 3933; III передача — 2376; 4-я передача — 1,442; 5 передача — 1000; Обратный — 5735.

Карданная передача состоит из двух валов открытого типа с промежуточной опорой, трех карданов на игольчатых роликоподшипниках. Главная передача — коническая, одинарная, гипоидного типа, с передаточным числом 6,17. Дифференциал — коническая передача. Приводные валы полностью разгружены. Задний мост с тормозами и ступицами весит 270 кг.

Модификации

На основе базовой модели ГАЗ-33 с порядковым индексом 07 созданы модификации со следующими цифровыми обозначениями:

• 330701 — исполнение для работы в северных широтах;
• 330706 — экспортное авто для эксплуатации в условиях умеренного климата;
• 330707 — изделие на экспорт в тропические страны;
• 33072 — самосвал;
• 33073 — грузопассажирский вариант с бортовой платформой от ГАЗ-66-11, выпущенного в 1993 году, и стандартными техническими характеристиками;
• 33074 — автобусное исполнение;
• 33075 — машина с двигателем, работающим на сжиженном газе от установленных баллонов. Не передавалась в серийное производство;
• 33076 — еще один газобаллонный вариант на сжатой газовой смеси, также не производился серийно;
• 33078 — авто с дизельной силовой установкой Hino W04CT, не получил широкого распространения.

Кроме перечисленных модификаций, после дополнительного усовершенствования ГАЗ-3307 были выпущены модели ГАЗ-3308 и 3309, с различными вариантами исполнений, самосвал ГАЗ-САЗ-4509 для сельскохозяйственных работ и др.

Фото и технические характеристики разных модификаций ГАЗ-3307 широко представлены в интернете.

Трансмиссия

Сцепление однодисковое, сухое фрикционное, с демпфером крутильных колебаний на ведомом диске Привод сцепления – гидравлический, с периферийными нажимными пружинами.

Двигатель работает в связке с механической пятиступенчатой коробкой переключения передач (автомобили первых лет выпуска оснащались 4-х скоростными МКПП), полностью синхронизированной, с постоянным зацеплением шестерён. Передаточные числа МКПП: I передача – 6,55; II передача – 3,933; III передача – 2,376; IV передача – 1,442; V передача – 1,000; Задний ход – 5,735.

Карданная передача представляет собой два вала открытого типа с промежуточной опорой, три карданных шарнира на игольчатых подшипниках. Передача главная – коническая, одинарная, гипоидного типа, с передаточным числом 6,17. Дифференциал – конический, шестерёнчатый. Полуоси – полностью разгруженные. Задний мост с тормозами и ступицами имеет вес 270 кг.

Рулевое и тормозное управление

Тип рулевого механизма ГАЗ-ЗЗО7 – это глобоидный червяк с трёхгребневым роликом. Передаточное число составляет 21,3 (в среднем положении) У дизельного ГАЗ-3309 рулевой механизм иного типа: винт – шариковая гайка, с усилителем рулевого привода (гидравлическим, с раздельным расположением силового цилиндра и распределителя).

Автовышка на шасси ГАЗ-3307.

Рабочая тормозная система грузовика ГАЗ-ЗЗО7 оборудована пневмогидравлическим приводом. Тормозные механизмы – колодочные, барабанного типа, с автоматической регулировкой зазора между накладкой и барабаном. Диаметр – 380 мм, ширина накладок – 80 мм спереди, 100 мм сзади. Привод двухконтурный, гидравлический, раздельный по осям, с гидровакуумным усилением. Запасная тормозная система: каждый контур тормозной системы рабочей. Стояночная тормозная система: с механическим тросовым приводом к задним колёсным тормозным механизмам и барабанным тормозом (диаметр 220 мм, ширина накладок 60 мм).

Салон кабины

Салон автомобиля ГАЗ-3307

За счет широких дверей посадка в салон ГАЗ-3307 стала максимально удобной, что нельзя было сказать о его предшественниках.

Салон грузовика рассчитан на водителя и пассажира. Имеет относительно мягкий диван со спинкой и широкой посадочной базой.

Интерьер автомобиля довольно скуден и рассчитан максимально под рабочие нужды, жертвуя комфортом, как для водителя, так и для пассажира.

Но надо отметить, что ГАЗ-3307 обладает хорошо спроектированной системой вентиляции и системой обогрева, что значительно упрощает работу на данной машине, как в летнее, так и в зимнее время.

Двигатели ГАЗ-3307

Силовой агрегат ЗМЗ-52З1.10 (для ГАЗ-ЗЗО7) представляет собой V-образный, 8-цилиндровый, 4х-тактный бензиновый двигатель с жидкостным охлаждением, с карбюраторной системой питания и системой рециркуляции отработанных газов (СРОГ), клапанным механизмом OHV, алюминиевыми блоком и головкой блока цилиндров. Направление вращения коленчатого вала – правое. Основное топливо – бензин А-80.

• Рабочий объём – 4,67 литра.
• Диаметр цилиндра – 92 мм; ход поршня – 88 мм.
• Степень сжатия – 7,6.
• Мощность брутто – 124 л.с. (91,2 кВт), при 3200-3400 об/мин.
• Номинальная мощность нетто – 113 л.с. (83 кВт), при частоте вращения коленчатого вала 3200 мин.
• Максимальный крутящий момент брутто – 30,5 кГс.м (298 Н.м), при 3000-3400 об/мин.
• Максимальный крутящий момент нетто – 30 кГс.м (294,3 Н.м). при частоте вращения коленчатого вала 2000 – 2500 мин — 294,3 (30).
• Минимальная устойчивая частота вращения коленчатого вала на холостом ходу – 600 об/мин.
• Минимальный удельный расход топлива – 240 г/лс·ч (313 г/кВт) 240 (313).
• Масса двигателя (со сцеплением и коробкой передач) – 341 кг.

Карбюратор двигателя – модели К-135МУ, двухкамерный, балансированный, с падающим потоком Ограничитель частоты вращения – пневмоцентробежного типа. Система смазки комбинированная: под давлением и разбрызгиванием.

Силовой агрегат ЗМЗ-524400 – это V-образный, 8-цилиндровый, 4-тактный бензиновый двигатель с жидкостным охлаждением, с впрысковой системой питания распредёленного типа, клапанный механизм OHV с гидрокомпенсаторами, алюминиевыми блоком и головкой блока цилиндров, соответствующий четвёртому экологическому классу (Евро-4). Основное топливо – бензин АИ-92.

• Рабочий объём – 4,67 литра.
• Степень сжатия – 8,3.
• Мощность максимальная – 137 л.с. (100,8 кВт), при 3200-3400 об/мин.
• Максимальный крутящий момент брутто – 32 кГс.м (314 Н.м), при 2400-2800 об/мин.

Для ГАЗ-3307 предусмотрена установка предпускового подогревателя ПЖБ-1 2 теплопроизводительностью 10400 ккал/ч (мощность 1 2 кВт). Ёмкость топливного бака автомобиля составляет 105 литров. Ёмкость системы смазки двигателя – 10 литров; системы охлаждения – 21,5 л (без пускового подогревателя); 25,5 л (с пусковым подогревателем); картера коробки передач – 6 л; картера заднего моста – 8,2 л.

Плюсы и минусы

Автомобиль ГАЗ-3307 благодаря достигнутым разработчикам характеристикам обладает следующими положительными качествами:

• высокая вместимость днища при большом дорожном просвете;
• наличие запчастей и комплектующих;
• хорошая ремонтопригодность;
• надежная тормозная система;
• приемлемая цена — на новый товар или машину на вторичном рынке;
• небольшие габаритные размеры;
• надежность в городской или сельской местности;
• широкий спектр модификаций в зависимости от особенностей использования;
• удобство разгрузки;
• неприхотливая эксплуатация;
• понятное и удобное управление;
• высокий уровень безопасности в комплекте с ремнями безопасности водителя и пассажира;
• надежные двигатели;
• хороший обзор, высокий комфорт в салоне.

К недостаткам можно отнести:

• недостаточная грузоподъемность грузовика ГАЗ-3307;
• большой расход топлива;
• отсутствие гидроусилителя в системе рулевого управления;
• недостаточная синхронизация коробки передач с карбюраторным двигателем;
• простенький дизайн.

В некоторых ситуациях автомобилю пригодится более мощный двигатель.

Устройство самосвала ГАЗ-3307

Самосвал ГАЗ-3307 не разрабатывался с нуля, а был создан на базе грузовика модели ГАЗ-53. За 25 лет существования этой модели часть её модулей, в том числе двигатель, менялись и оптимизировались для усиления мощности и обновления конструкции для соответствия требованиям времени.

Ходовая часть имеет ведущий задний мост, и коробку передач с четырьмя передними и одной задней скоростями. При этом по сравнению с предшественником она имеет увеличенный дорожный просвет, позволяющий машине без проблем выбираться из грязи на грунтовых дорогах, а также пересекать неглубокие речки без риска завязнуть в тине.

Главный атрибут самосвала – откидной кузов. Его оригинальная конструкция была создана с тремя откидными бортами, что позволяла с удобством производить погрузку и разгрузку. Их фиксация осуществляется вручную. Электропневматический механизм отвечает за опрокидывание и работает по гидравлическому принципу. Сброс груза может осуществлять при этом набок или назад. Отличие при этом состоит не только в удобстве, но и в технике выгрузки. Для полного опустошения кузова при сбросе назад он поднимается на угол 50 градусов, а вот при боковой выгрузке угол составляет всего 45 градусов.

Самосвал ГАЗ-3307 имеет механическое рулевое управление без применения гидроусилителя, что значительно усложняет работу водителя. Рулевая колонка установлена 3-хшарнирного типа. Кабина рассчитана на езду с одним пассажиром. Она имеет крупное панорамное стекло, встроенную вентиляцию и обогрев. Электричество используется для питания фар, фонарей.

Новый ГАЗ-3307 – грузовой автомобиль российского производства

ГАЗ-3307 — российский грузовой автомобиль производства Горьковского автозавода. В начале 80-х предусматривалась широкая унификация по агрегатам и узлам автомобилей действующего производства. За счет такого решения удалось удешевить не только сами автомобили, но и их ремонт, эксплуатацию.

Первые модели ГАЗ-3307

ГАЗ-3307 получил просторную кабину, а также усовершенствованную систему вентиляции и отопления, которую применили впервые в 1984 году на грузовике ГАЗ-4301. Отличительной особенностью нового грузовика был гидроусилитель руля, который не устанавливали на предшествующие автомобили завода.

вот так выглядит грузовик ГАЗ-4301

Грузовик ГАЗ-3307 начали производить в конце 1989 года. Авто комплектовалось карбюраторным двигателем ЗМЗ-511 , его мощность составляла 125 л.с. Автомобиль имел массу 4,5 тонны.

на этом фото показано, как выглядит новая модель грузовика ГАЗ-3307

Автомобиль ГАЗ-3307 с новыми двигателями

С годами автомобиль понемногу совершенствовался. Так, в 2006 году были установлены двигатели, сертифицированы по нормам Евро-2, а с 2008 года — Евро-3. В 2011 году появилась модификация с новым дизелем ЯМЗ-534 ( об этом можете подробнее прочитать про историю создания грузовика ГАЗ-3307).

Двигатель ЯМЗ-530

ЯМЗ-530 — это рядные четырех и шестицилиндровые дизельные двигатели производства ОАО «Автодизель», которые входят в состав «Группы ГАЗ». ЯМЗ-530 является разработкой совместно с австрийской инжиниринговой компанией AVL List GmbH. Моторы соответствуют нормам Евро-4.

Кроме того, расход топлива на ГАЗ-3307  уменьшился и теперь составляет: при скорости 60 км/ч этот показатель снизился до 14 литров, а при скорости 80 км/ч — до 19 литров. Это позволит существенно снизить расходы предприятий, имеющих на своем балансе такие грузовики.

Трансмиссия

Сцепление однодисковое, сухое фрикционное, с демпфером крутильных колебаний на ведомом диске Привод сцепления – гидравлический, с периферийными нажимными пружинами.

Двигатель работает в связке с механической пятиступенчатой коробкой переключения передач (автомобили первых лет выпуска оснащались 4-х скоростными МКПП), полностью синхронизированной, с постоянным зацеплением шестерён. Передаточные числа МКПП: I передача – 6,55; II передача – 3,933; III передача – 2,376; IV передача – 1,442; V передача – 1,000; Задний ход – 5,735.

Карданная передача представляет собой два вала открытого типа с промежуточной опорой, три карданных шарнира на игольчатых подшипниках. Передача главная – коническая, одинарная, гипоидного типа, с передаточным числом 6,17. Дифференциал – конический, шестерёнчатый. Полуоси – полностью разгруженные. Задний мост с тормозами и ступицами имеет вес 270 кг.

Описание и сфера применения

ГАЗ 3307 легко узнать по двухместной кабине из цельного металла. Внутри ее создана максимально комфортная обстановка:

• двери имеют мягкую обивку;
• сиденья подлежат регулировке;
• вентиляция и отопление;
• комфортабельная панель приборов.

Ярко характеризуется автомобиль платформой, представленной деревометаллическим основанием и 3-х откидными бортами.

Возможно соорудить на ней и надставные борты.

Данный грузовик широко применяется и в различных отраслях промышленности, особенно в сельском хозяйстве и строительстве. Другой самосвал-универсал, используемый во многих областях – Камаз-6520.

Подробнее смотрите на видео:

Система охлаждения ГАЗ 53-12

Система охлаждения двигателя жидкостная, закрытая, с принудительной циркуляцией жидкости.

Система охлаждения ГАЗ 53-12

1. радиатор
2. датчик сигнализатора перегрева жидкости в радиаторе
3. водяной насос
4. перепускной шланг
5. выпускной патрубок
6. термостат
7. датчик указателя температуры жидкости
8. штуцер
9. водяная рубашка блока цилиндров
10. подводящий шланг
11. сливной краник
12. вентилятор
13. жалюзи

Направление циркуляции охлаждающей жидкости показано стрелками. Жидкость в зависимости от температурного состояния двигателя может циркулировать по одному или двух путей:

• а) при прогретом двигателе, когда клапан термостата открыт, — через выпускной патрубок 5 по шлангу в верхний бачок радиатора 1, а из радиатора через подводящий шланг 10 — в водяную рубашку двигателя (большой круг).
• б) при непрогретом двигателе, когда клапан термостата закрыт — минуя радиатор, через перепускной шланг 4 во всасывающую полость водяного насоса, а затем — в водяную рубашку двигателя (малый круг).

Качество воды, применяемой для охлаждения двигателя, имеет не меньшее значение для долговечности и надежности его работы, чем качество топлива и смазочных материалов. Применение доброкачественной воды является одним из основных условий технически правильной эксплуатации двигателя, предупреждающей образование накипи и коррозии в водяной рубашке, которые могут привести к серьезным неполадкам. В систему охлаждения двигателя необходимо заливать чистую «мягкую» воду.

Пресную речную и озерную воду для снижения жесткости желательно кипятить, после чего фильтровать через 5-6 слоев марли. Использование артезианской и ключевой воды может быть допущено лишь после предварительной обработки ее специальными химическими реагентами и ионитовыми фильтрами. Применение морской воды категорически запрещается.

Воду при сливе из системы охлаждения следует собирать и использовать вновь. Частая замена воды усиливает коррозию и образование накипи.

Для заполнения системы охлаждения зимой рекомендуется применять жидкости с низкой температурой замерзания: «ОЖ-40», «ОЖ-65», ТОСОЛ-А40М и ТОСОЛ-А65М. Температура замерзания этих жидкостей соответственно минус 40 и минус 65 °C.

Количество низкозамерзающей жидкости, заливаемой в систему охлаждения, должно быть на 1,4-1,8 л меньше, чем воды: при этом уровень жидкости в радиаторе должен быть на 53-59 мм. выше торца охлаждающих трубок

Заливку надо производить осторожно, не проливая низкозамерзающую жидкость. Она портит окраску автомобиля. Необходимо избегать попадания в систему охлаждения двигателя нефтепродуктов (бензина, керосина, масла и т

п.), так как в присутствии их низкозамерзающая жидкость сильно вспенивается и выбрасывается из системы охлаждения. Доливку в систему охлаждения при испарении низкозамерзающей жидкости следует производить только водой. Для поддержания наивыгоднейшего теплового режима двигателя ГАЗ 53-12 (80-90 °C) и ускорения его прогрева при пуске имеются термостат и жалюзи. При повышении температуры охлаждающей жидкости в верхнем бачке радиатора до 104-109 °C на панели приборов загорается сигнализатор перегрева жидкости. При этом надо выяснить причину, вызвавшую повышение температуры, и устранить ее

Необходимо избегать попадания в систему охлаждения двигателя нефтепродуктов (бензина, керосина, масла и т. п.), так как в присутствии их низкозамерзающая жидкость сильно вспенивается и выбрасывается из системы охлаждения. Доливку в систему охлаждения при испарении низкозамерзающей жидкости следует производить только водой. Для поддержания наивыгоднейшего теплового режима двигателя ГАЗ 53-12 (80-90 °C) и ускорения его прогрева при пуске имеются термостат и жалюзи. При повышении температуры охлаждающей жидкости в верхнем бачке радиатора до 104-109 °C на панели приборов загорается сигнализатор перегрева жидкости. При этом надо выяснить причину, вызвавшую повышение температуры, и устранить ее.

Уход за системой охлаждения

Уход за системой охлаждения сводится к периодической промывке всей системы и проверке натяжения ремня вентилятора.

При попадании на ремень смазки последнюю необходимо удалить и ремень вытереть тряпкой, смоченной бензином.

Силовой агрегат

С момента своего создания и до момента усовершенствованных моделей ГАЗ-3307 претерпел множество усовершенствований.

Например, в последних моделях автомобиля установлен инжекторный двигатель, мощностью 124 лошадиные силы (при средних оборотах в 3100 — 3300).

Установка двигателя на ГАЗ 3307, работающего на дизельном топливе, потребовала изменения агрегатов трансмиссии и системы электрооборудования.

Техническое описание и устройство двигателя ГАЗ 3307 отличаются только по видам потребляемого топлива. В остальном, все моторы имеют: головку и блок цилиндров, картер, кривошипно-шатунный и газораспределительный механизмы.

Расход топлива на ГАЗ 3307 в среднем составляет 19,6 л на 100 км.

Максимальная скорость, которую может развить самосвал составляет 90 км/ч. До 80 км/ч машина разгоняется за 64 секунды.

Бензин можно использовать АИ-76 или АИ-80. АИ-92 используется только на ГАЗ 3307 с инжектором, при определенных настройках системы зажигания.

Тормозная система используется двухконтурная, снабжаемая гидравлическим приводом, это позволяет заметно облегчить торможение автомобиля.

Самосвал ГАЗ-3307

«Родителями» грузового автомобиля ГАЗ-3307, на базе которого и создан данный самосвал, являются конструкторы Горьковского автомобильного завода. Машина пришла на замену модели ГАЗ-53, к девяностым годам изрядно устаревшей. Потребовалось улучшить технические параметры и обновить дизайн.

Первый образец нового самосвала сошел с конвейера в 1989 году, а уже к концу этого года наладили серийное производство. Позже этот агрегат несколько потеснила модель ГАЗ-3309 с дизельным мотором. Но в 2008 году ГАЗ-3307, получивший новый карбюраторный двигатель усиленной мощности, вновь стал выпускаться (вплоть до 2012 года).

Назначение

Газ—3307 дизель предназначен для перевозки и быстрой разгрузки всевозможных сыпучих веществ. Особенно удобно его использовать в сельском хозяйстве, так как он неплохо преодолевает грунтовые дороги, перевозя зерно, картофель, свеклу, сено и прочие дары полей. Пока были еще живы колхозы, такие самосвалы являлись непременным атрибутом каждого машинного двора.

Впрочем, и сегодня ГАЗ-3307 успешно используют фермеры. Годятся подобные машины и для перевозки различных строительных материалов – например, щебня, песка, гравия, керамзита. Фото самосвала ГАЗ-3307

Особенности

Шасси и карбюраторный узел автомобиль получил от своего предшественника – ГАЗ-53. Его основные черты:

• Мощный мотор, позволяющий двигаться с неплохой скоростью (до 90 километров в час). Для быстрого прогрева двигателя в холодную пору внедрен предпусковой подогреватель.
• Ведущий задний мост и трехходовая коробка передач механического типа (вперед передач имеется четыре, а назад – одна).
• Просторная кабина на два места с панорамным стеклом большой обзорности, отоплением и вентиляционной системой. Удобное мягкое сиденье регулируется, окна открываются механически.

Какие использовать моторные масла и жидкости

Для системы смазки рекомендуется использовать всесезонное масло М-8В или М-6/10В. Но если вы работаете в суровых морозных условиях, то вам понадобится масло АСЗп-6. Для коробки передач лучше использовать всесезонное масло ТАП-15в, от минус 25, до -минус 30, используйте ТСп-10, а если температура и того ниже, то заливайте ТСп-15К с небольшим добавлением дизельного топлива для дизельного газ 3307. Эти же масла можно применять и для рулевого механизма. В картер главной передачи следует заливать всесезонное масло ТСп-14гип, при очень сильных морозах – ТСз-9гип. Для амортизаторов вам потребуется жидкость АЖ-12Т, или веретенное масло. В качестве тормозной жидкости используйте «Томь».

Конечно, все эти данные берутся из рекомендаций завода-изготовителя, и при необходимости вы можете использовать современные масла или жидкости. Но при этом не забудьте проконсультироваться со специалистами.

Двигатели ГАЗ-3307

Силовой агрегат ЗМЗ-52З1.10 (для ГАЗ-ЗЗО7) представляет собой V-образный, 8-цилиндровый, 4х-тактный бензиновый двигатель с жидкостным охлаждением, с карбюраторной системой питания и системой рециркуляции отработанных газов (СРОГ), клапанным механизмом OHV, алюминиевыми блоком и головкой блока цилиндров. Направление вращения коленчатого вала – правое. Основное топливо – бензин А-80.

• Рабочий объём – 4,67 литра.
• Диаметр цилиндра – 92 мм; ход поршня – 88 мм.
• Степень сжатия – 7,6.
• Мощность брутто – 124 л.с. (91,2 кВт), при 3200-3400 об/мин.
• Номинальная мощность нетто – 113 л.с. (83 кВт), при частоте вращения коленчатого вала 3200 мин.
• Максимальный крутящий момент брутто – 30,5 кГс.м (298 Н.м), при 3000-3400 об/мин.
• Максимальный крутящий момент нетто – 30 кГс.м (294,3 Н.м). при частоте вращения коленчатого вала 2000 – 2500 мин— 294,3 (30).
• Минимальная устойчивая частота вращения коленчатого вала на холостом ходу – 600 об/мин.
• Минимальный удельный расход топлива – 240 г/лс·ч (313 г/кВт) 240 (313).
• Масса двигателя (со сцеплением и коробкой передач) – 341 кг.

Карбюратор двигателя – модели К-135МУ, двухкамерный, балансированный, с падающим потоком Ограничитель частоты вращения – пневмоцентробежного типа. Система смазки комбинированная: под давлением и разбрызгиванием.

ЗМЗ-5231.10

Силовой агрегат ЗМЗ-524400 – это V-образный, 8-цилиндровый, 4-тактный бензиновый двигатель с жидкостным охлаждением, с впрысковой системой питания распредёленного типа, клапанный механизм OHV с гидрокомпенсаторами, алюминиевыми блоком и головкой блока цилиндров, соответствующий четвёртому экологическому классу (Евро-4). Основное топливо – бензин АИ-92.

• Рабочий объём – 4,67 литра.
• Степень сжатия – 8,3.
• Мощность максимальная – 137 л.с. (100,8 кВт), при 3200-3400 об/мин.
• Максимальный крутящий момент брутто – 32 кГс.м (314 Н.м), при 2400-2800 об/мин.

ЗМЗ-524400.

Для ГАЗ-3307 предусмотрена установка предпускового подогревателя ПЖБ-1 2 теплопроизводительностью 10400 ккал/ч (мощность 1 2 кВт). Ёмкость топливного бака автомобиля составляет 105 литров. Ёмкость системы смазки двигателя – 10 литров; системы охлаждения – 21,5 л (без пускового подогревателя); 25,5 л (с пусковым подогревателем); картера коробки передач – 6 л; картера заднего моста – 8,2 л.

Устройство

1 – шасси; 2 – платформа с надставными бортами; 3- надрамное устройство; 4 – рычаги управления КОМ и КУ; 5 – маслобак; 6 – брызговики; 7 – гидроцилиндр; 8 – КОМ с краном управления и маслонасосом; 9 – фиксаторы платформы; 10 – задние световые приборы, 11 – боковые световые приборы, 12 – задний противоподкатный брус; 13 – боковая защита.

Рис. 1.1. Устройство автомобиля ГАЗ-3307: / — двигатель; 2 — Переднее колесо; 3 — воздухоочиститель; 4 — Топливный бак; 5 — Рулевое колесо; 6 — рама автомобиля; 7 — задний ведущий мост; 8— Задняя рессорная подвеска; 9 — заднее колесо; 10— Вакуумный усилитель тормозов; // — карданная передача; 12 — центральный трансмиссионный (стояночный) тормоз; 13 — Коробка передач; 14 — Сцепление; 15 — Передняя ось; 16 — передняя рессорная подвеска

ГАЗ-3307 в отличие от предшественника получил подрессоренное водительское кресло с возможностью регулировки по углу наклона спинки и в горизонтальной плоскости. Приборная панель оказалась весьма информативна и изготавливалась из пластика. Отверстия под приборы в ней полностью были отформованы. Передняя панель выполнялась из металла.

Внешность стала отличаться в лучшую сторону, если сравнивать модель с предшественником – ГАЗ-53. Экстерьер стал иметь более прямой облик. Впереди выступал все тот же бампер, в каком были габаритные фонари. На боковых крыльях расположились главные фары. Кроме них, сбоку, есть повторители поворотов.

Сетка радиаторной решетки стала окрашиваться в черный цвет, на какой виднелась надпись «ГАЗ». Зеркала задней обзорности установили на дверях, и их было по два экземпляра на каждой стороне. В целом, внешний вид стал более современным и приятным.

Кузов имеет металлическую конструкцию и может опрокидываться при помощи гидравлического способа, а электропневматическое устройство позволяет управлять этим процессом. На кузовной платформе есть три откидывающиеся борта, какие требуется закрывать ручным методом.

Управлять платформой можно из кабины при помощи рычагов. Смотря, какая применяется конструкция, подобные грузовые машины умеют разгружаться двумя методами. Первый – это опрокидывание платформы назад, когда она наклоняется на 50 градусов.

Есть 2-й метод, где разгрузка разрешается по трем сторонам (назад, влево и вправо). Понятно, что последний вариант является самым лучшим, удобным и универсальным. Вбок платформа наклоняется на 45 градусов.

Кабина грузовика разрабатывалась в соответствии с трендами советского периода и имела угловатые формы. При этом в сравнении с более старыми версиями в салоне появилось значительно больше места. Фальшпанели дверей получили дополнительные боковые карманы, которые можно было использовать в качестве места хранения различных мелочей. Хорошая термоизоляция делала комфортным пребывание в салоне во время движения. Кабина модели была позаимствована от экспериментальной разработки ГАЗ-4301, представленной в 1984-ом году. Она отличилась увеличенными размерами и была рассчитана на двух человек. Добраться до основных органов управления не составляло большого труда, поскольку они имели рациональное размещение. Среди других особенностей следует выделить наличие ремней безопасности, современную приборную панель, мягкую обивку внутренних панелей и дверей.

Дополнительно автомобиль оснащался автономным предпусковым подогревателем, позволяющим без проблем заводить мотор в холодное время года. Другой особенностью модели стала труба-воздухозаборник, проходящая вдоль капота.

На бензиновые модификации ГАЗ-3307 устанавливалась 4-скоростная механическая коробка передач, на дизельные версии – 5-ступенчая КП. При этом отличить 4-скоростную КП можно было по характерному вою, издаваемому при движении.

В механизме рулевого управления впервые появился гидроусилитель руля. Сама конструкция подверглась незначительным доработкам и представляла собой глобоидальный червяк, дополненный трехгребневым роликом. Позднее появился новый механизм с винтом и шариковой гайкой, позволивший сократить усилие на руль.

Автомобиль оснащался стандартными тормозами барабанного типа с гидровакуумным усилителем и гидравлическим приводом. Стояночный тормоз находился на трансмиссии и являлся механическим.

Подвеска в ГАЗ-3307 изменена не была. В грузовике имелась возможность установки тента и борта. Выносливое и надежное шасси позволяло переносить большие нагрузки, потому применялось для установки различных кузовов (эвакуаторов, самосвалов, фургонов и прочего). На базе ГАЗ-3307 создавались промтоварные, изотермические, хлебные фургоны и автозаки.

голоса

Рейтинг статьи

Заключение

Грузовик ГАЗ 3307 – это передовой автомобиль отечественного производства. Другой российский завод, производящий технику – Камаз. Благодаря своим эксплуатационным качествам он применяется в различных отраслях промышленности. Особенно высока его роль в сельском хозяйстве.

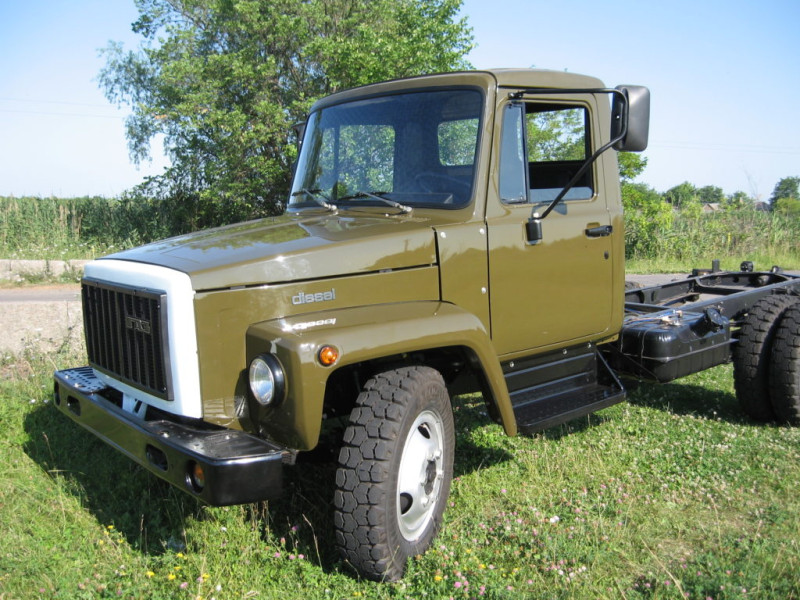

Эта модель обладает бензиновым двигателем, ГАЗ 3307 дизель встречается гораздо реже. Для примера, дизельные двигатели есть у Зил 131.

Он имеет и комфортабельную двухместную кабину, оснащенную оптимальной панелью передач. Различные его модификации делают автомобиль более пригодным к тому или иному виду деятельности.

Производство грузовика ГАЗ 3307 продолжается и по сей день.
