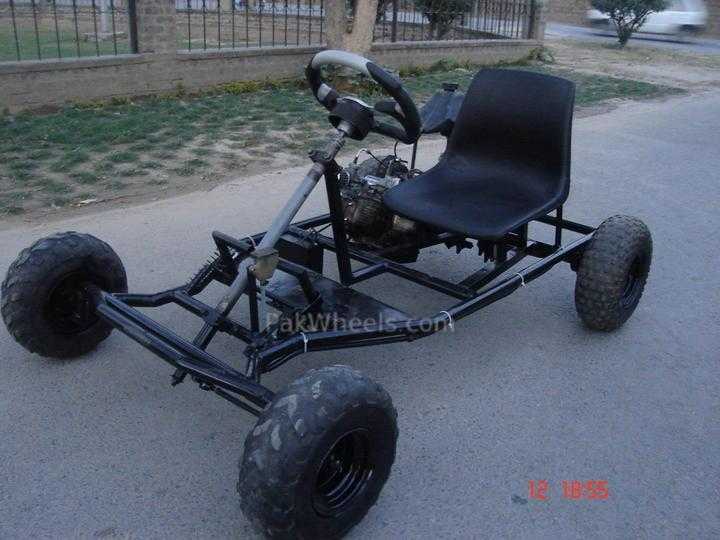

Как изготовить самодельный картинг из бензопилы

Картинг из бензопилы – особенности сборки

Чтобы собрать эту самоделку, потребуется снять с используемой в хозяйстве бензопилы рукоятки, топливный бак, режущие органы, зубчатую рейку и встроенный тросик, соединяющий ручку газа и двигатель.

В дальнейшем оператору предстоит:

1. Переделать штатную звездочку бензопилы. Для этого необходимо аккуратно сточить все ее зубья до произвольных размеров, так как внешний диаметр детали большой роли не играет. К полученной заготовке потребуется приварить предварительно сточенную минскую звездочку;
2. Организовать место для крепления силового агрегата на подрамник. Для этого в кожухе охлаждения необходимо просверлить 2 небольших отверстия, диаметр каждого из которых должен составлять примерно 8 мм. Их нужно рассверлить в штатных отверстиях, изначальным диаметром по 6 мм каждое;
3. Собрать крепкий и максимально стойкий к вибрации подрамник. Для его конструирования подойдет листовая 3-миллиметровая сталь, к которой нужно приварить 2 уголка с размерами 35×35 мм. В уголках нужно заранее просверлить отверстия с точным диаметром 8,5 мм – они потребуются для неподвижной фиксации силового агрегата от бензопилы. В противоположной части стальной пластины необходимо вертикально приварить металлический уголок с размерами 35×35 мм – он будет необходим для установки используемого редуктора. Кроме того, на пластине потребуется установить гайку типа М 10×1,5 мм для возможности натяжения цепи;
4. Для установки редуктора его потребуется перевернуть другой стороной;
5. Приварить направляющие к обратной стороне стальной пластины. Их можно заранее сделать из половинок металлических труб размерами 30×2 мм;
6. Установить стальную пластину с приваренными к ней деталями на шасси, взятое от старого картинга АКУ 89;
7. Оборудовать самоделку из бензопилы сиденьем, рулевым колесом и тормозной системой. Если в процессе сборки окажется, что глушитель от ДВС направлен на водителя, то его потребуется сместить в сторону, или удлинить при помощи куска металлической трубы.

Готовая самоделка сможет разгоняться до 60–80 км/ч, перевозя на борту одного взрослого пассажира.

Как на велосипед поставить двигатель от бензопилы?

На финишном этапе мопед из бензопилы потребуется оборудовать мотором. Для этого нужно освободить место в задней части рамы, сразу же позади водительского сиденья. Чтобы монтаж двигателя прошел быстрее, потребуется снять крыло велосипеда.

Чаще всего используется такая схема: сначала устанавливается подготовленный приводной вал, после чего вместо ведомого вала используется покрышка. Этот привод отличается своей эффективностью и простотой. Для его изготовления не нужно использовать большое количество элементов. При передвижении самодельного мопеда используемый фрикционный вал станет передавать усилие от мотора. Чтобы не допустить потерь в мощности ДВС, диаметр штатного вала должен составлять не менее 2,5 см.

Что нужно, чтобы сделать мопед из бензопилы и велика?

В большинстве своем, преобразование велосипеда в мопед своими руками путем прикрепления к нему мотора от бензопилы не требует особенных навыков слесаря или инженера. Если вы новичок в этом деле, то вам помогут многочисленные чертежи мопеда из бензопилы, а также обучающие видео обзоры. Также, не у каждого мужчины в гараже найдется все необходимое для того, чтобы сделать своими руками мотовелосипед из бензопилы. Поэтому перед сборкой рекомендуется изучить список нужных деталей, крепежей и запчастей и купить недостающие элементы.

В магазинах специальных товаров вы можете найти целые комплекты, в состав которых входит уже готовый к установке двигатель, крепежи и другие детали, которые необходимы для трансформации велосипеда в мопед. Данный набор существенно облегчит процесс сборки мотоцикла, поскольку отпадает необходимость подбирать двигатель, подходящей мощности, крепежи, аккумулятор, передаточный ремень, трос и т.д.

Говоря об инструментах, то вам очень необходимы будут все популярные виды составляющих набора автомеханика: отвертки, плоскогубцы, ключи, кусачки и т.д.

Инструкция по сборке и чертежи самодельного мопеда

Во-первых, мы сперва разберем наиболее простой и доступный вариант того, как сделать мопед из бензопилы с фотографии выше. При сборке часто возникает вопрос, как поставить мотор от бензопилы на велосипед

Важно, чтобы он был надежно прикреплен и не двигался во время езды. Для данного вида самодельного мотоцикла нужно закрепить хомутами следующие детали на определенных местах:

• аккумулятор устанавливается на верхней трубе;
• сам веломотор из бензопилы крепится на пересечении нижней передней и подседельной труб;
• бак для заправки топливом — около двигателя.

Следующим шагом переделки будет создание и установка шкивов на велосипед. Они нужны для того, чтобы работа двигателя провоцировала вращение заднего колеса. Как правило, для шкивов используют колеса с внешним барьером, размер которых примерно как компакт-диски.

При подборе колесиков берите во внимание прочность и надежность как самого материала, так и креплений. Для установки шкивов переднее колесо крепится к валу мотора, а второй шкив — на втулку заднего колеса

Далее вам нужно надеть ремень на шкивы. Иногда вместо ремня мужчины используют цепь. В этом случае шкивы заменяются цепью, а принцип ее установки никак не отличается.

Дело осталось за малым — подключение двигателя. Сперва соединяется мотор с аккумулятором, а затем собирается зажигание. Для этого нужно тормозную ручку установить на руле и соединить ее тросом с двигателем.

Если же говорить о более сложном варианте, то в результате вы получите самодельный транспорт, наиболее похожий на настоящий мотоцикл. Основные отличия от предыдущей конструкции заключаются в более надежной и прочной раме, более широких колесах, которые можно снять со старого мопеда, наличии амортизации и установке движка с бензопилы.

Наиболее удобным местом для двигателя станет отдельная площадка, приваренная внизу рамы. Туда же можно поместить и топливный бачок. К двигателю также присоединяется выхлопная труба. Что касается аккумулятора то владельцы самодельных мопедов рекомендуют расположить его ближе к рулевой. Следующим шагом будет также трансмиссия и подключение двигателя. Все нюансы как правильно сделать мотоцикл из бензопилы своими руками вы сможете посмотреть на видео.

Как собрать квадроцикл из бензопилы своими руками?

Квадроцикл – это самая габаритная самоделка из всех видов оборудования, которое можно собрать из бензопилы. В связи с этим на изготовление этого средства передвижения у конструктора уйдет больше времени, сил и деталей. Порядок сборки квадроцикла должен быть таким:

1. Вначале оператор должен изготовить подвеску для передней части агрегата. Для этого подойдут трубы, несколько самодельных рычагов, а также поворотные кулаки, предварительно снятые с неработающего детского квадроцикла;
2. Далее потребуется установить заднюю ось, заранее оборудованную звездой. Ее необходимо закрепить на корпусных подшипниках;
3. После этого к раме нужно прикрепить двигатель от разобранной бензопилы, а также коробку передач, заранее снятую со старого мопеда;
4. Для передвижения собранного квадроцикла из бензопилы подойдут 4 колеса, взятые от мотоблока;
5. В конце останется установить на самоделку руль и сиденье.

Готовый квадроцикл можно покрыть грунтовкой и покрасить для защиты от ржавчины.

Какие нужны детали?

Для того, чтобы собрать конструкцию мотовелосипеда понадобятся следующие материалы:

1. мотор от бензопилы
2. колеса от велосипеда 2 шт.
3. бачок, осветительная фара, сидение от мотоцикла или другого подходящего агрегата
4. баллончики с краской 4 шт. и малярный скотч
5. металлическая труба 16-20 мм.
6. трос
7. цепь
8. велосипедные звезды
9. передняя и задняя велосипедные вилки
10. ось
11. шланг
12. пластиковый бутыль
13. капельница
14. руль
15. ручка газа

Надо отметить, что на современном рынке имеются уже готовые комплекты, включающие в себя все необходимые детали для осуществления самоделки. Но тут вопрос в цене. Если есть желание сэкономить и использовать ненужные детали, завалявшиеся в сарае, то придется постараться самостоятельно.

Принцип сборки

Первое, чему уделяется внимание – это конструкция рамы, которая изготавливается из трубы и на которой впоследствии будет размещаться силовой агрегат. Потом устанавливается бачок, фара и колеса

Если вы используете старые детали, то предварительно их необходимо зачистить от ржавчины. Особенно это касается швов. После того, как начальная стадия окончена, рама покрывается несколькими слоями краски. Обязательно хорошенько просушивайте каждый слой, чтобы избежать возникновения коррозии. В качестве рекомендации, использовать лучше всего краску в баллончиках, чтобы не было подтеков. Покрасить можно не только раму, но и колеса, предварительно заклеив обода малярным скотчем.

После того, как все детали высохнут, можно приступать к установке двигателя от бензопилы. Проследите, чтоб мотор был хорошо установлен и закреплен. Без системы охлаждения такой веломоторчик через 30 минут эксплуатации перегреется, поэтому желательно сделать систему водяного охлаждения. Самодельное приспособление выглядит следующим образом. К пластиковому бутылю подсоединяются 2 гибкие трубки. Одна крепится в верхней части для поступления воздуха, другая в нижней и через нее с помощью капельной системы вода поступает на головку цилиндра мотора. Получается незамысловатый самодельный капельный полив и эффективное охлаждение.

В качестве дополнительного комфорта для водителя можно установить крылья, потому как комья грязи и воды могут попасть на двигатель. Получившийся агрегат способен развивать скорость до 60 км/ч.

Ниже представлен приблизительный чертеж, который можно применить для осуществления переделки велосипеда в мопед.

Мопед из бензопилы. Советы и рекомендации

Мотоцикл из бензопилы своими руками — выход для тех мужчин, которые не хотят тратится на автомобиль и его последующее обслуживание и которым не нравится крутить педали велосипеда. В таким случае прекрасным выходом из ситуации станет мопед из бензопилы и велосипеда, который вы сможете собрать своими руками в гараже, докупив некоторые необходимые, недостающие детали и запчасти. Сам процесс переделки не отличается особенной сложностью.

Перед началом сборки или при возникновении вопросов, вы всегда сможете обратиться к чертежам и многочисленным видео обзорам, доступным в интернете.

Велосипед (мопед, картинг, самокат, квадроцикл) с мотором от бензопилы своими руками

Современные садоводы все чаще экспериментируют с имеющимися в их распоряжении бензиновыми инструментами. Главным образом, для этого используется хозяйственная бензопила. Очень часто ее двигатель становиться основой для изготовления для самостоятельной сборки простых, но очень полезных самоделок. К примеру, из подходящего мотора от бензопилы можно сделать велосипед, мопед, картинг, самокат и массу других средств для передвижения.

Самодельные мопеды из бензопилы станут полезными для передвижения по пересеченной местности. Их также часто используют для движения в городской черте, где скапливается много транспорта. Небольшие габариты мопедов дают им возможность беспрепятственно преодолевать пробки, и проходить небольшие препятствия.

Для сборки потребуется:

• двигатель от бензинового инструмента. От его мощности зависит скорость движения мопеда. При выборе мотора нужно отталкиваться от того, что ДВС с мощностью 2 л. с. хватит для движения на скорости не более 40 км/ч;
• резервуар для заправки мопеда топливом. Лучше всего выбирать металлические баки или емкости из твердого многослойного пластика;
• рычаг газа и стандартный велосипедный трос – они нужны для регулировки положения дроссельной заслонки;
• переключатель и проводка – требуются для монтажа и подключения штатной системы зажигания мотора для мопеда;
• детали для изготовления кронштейна, гайки и болты – нужны для установки мотора на опорной раме;
• ремни, цепи и шкивы – они дадут возможность подключить ведущее колесо мопеда к двигателю от бензопилы.

Сборка мопеда из бензопилы должна выполняться в таком порядке:

1. В первую очередь следует рассчитать передачу усилия от двигателя на колесо. Для этого потребуется определить необходимое передаточное число для мопеда. Если оно будет слишком малым, то ДВС не сможет передать свое усилие на колесо мопеда. В случае с крайне большим передаточным числом, мотор будет работать на очень высоких оборотах, а мопед, при этом, станет ехать слишком медленно. Существует определенный пример, отталкиваясь от которого можно определить оптимальное передаточное число. Если мощность используемого мотора составляет 1,8 л. с., а его максимальные обороты – 12500 об/мин., то оптимальным передаточным числом для мопеда станет показатель 1:26;
2. Наиболее простым методом передать усилие от штатного шкива на колесо мопеда – напрямую от двигателя. Также можно оборудовать заднее колесо шкивом или звездочкой, которая должна быть соединена с мотором цепью или ремнем;
3. Далее потребуется оборудовать велосипед сцеплением. Самый простой способ – использовать штатное центробежное сцепление от бензопилы. В некоторых случаях владельцы бензопил подключают штатное сцепление для мопеда к велосипедной трещотке. После этого мопеды разгоняются и движутся по инерции, что дает возможность сэкономить горючее и моторное масло;
4. На следующем этапе нужно установить бензиновый резервуар. Чтобы сделать устройство безопасным, резервуар потребуется расположить на раме велосипеда, подключив емкость к двигателю при помощи топливного шланга;
5. Затем потребуется установить зажигание. Для этого штатный провод узла нужно протянуть от мотора к ручке велосипеда. Последнюю нужно оборудовать переключателем, который даст возможность заглушить ДВС самодельного мопеда.

Для возможности управления мотором, самодельный мопед можно оснастить ручкой газа. Для этого подойдет деталь от горного велосипеда, Из ручки нужно извлечь фиксатор – это даст ей возможность плавно передвигаться в любых направлениях. После этого штатный трос потребуется подключить к заводской заслонке дросселя.

Как из велосипеда и бензопилы сделать мопед?

Чтобы собрать самодельные мопеды из бензопилы, изготовителям потребуются:

• колеса, полностью собранная тормозная система, амортизаторы и труба для отвода выхлопных газов – это нужно снять со старого мопеда;
• проваренная рама от старого не используемого велосипеда;
• дрель, болгарка, сварочный аппарат и другое оборудование.

Алгоритм дальнейших работ по сборке мопеда должен быть таким:

1. Если конструктор не смог найти готовую раму от старого велосипеда, то ее нужно сделать самостоятельно. Для этого необходимо сварить между собой металлические трубы так, чтобы получился треугольник. К готовому каркасу для мопеда потребуется дополнительно приварить еще 2 трубы, которые придадут конструкции жесткости и устойчивости. Далее на каркас нужно закрепить мягкое сиденье и руль;
2. На следующем этапе конструктор должен организовать передачу усилия, создаваемого двигателем от бензопилы на органы передвижения мопеда. Для этого заранее необходимо снять с готового велосипедного каркаса переднюю звездочку и педали. После этого на вал используемого двигателя и боковую часть заднего колеса мопеда потребуется установить звездочки;
3. Затем заднее колесо необходимо установить на опорную раму и соединить обе звезды при помощи цепи.

Для стабильной передачи непрерывного усилия от мотора на установленное ведущее колесо на мопед из бензопилы необходимо монтировать редуктор, заранее заправленный новым трансмиссионным маслом.

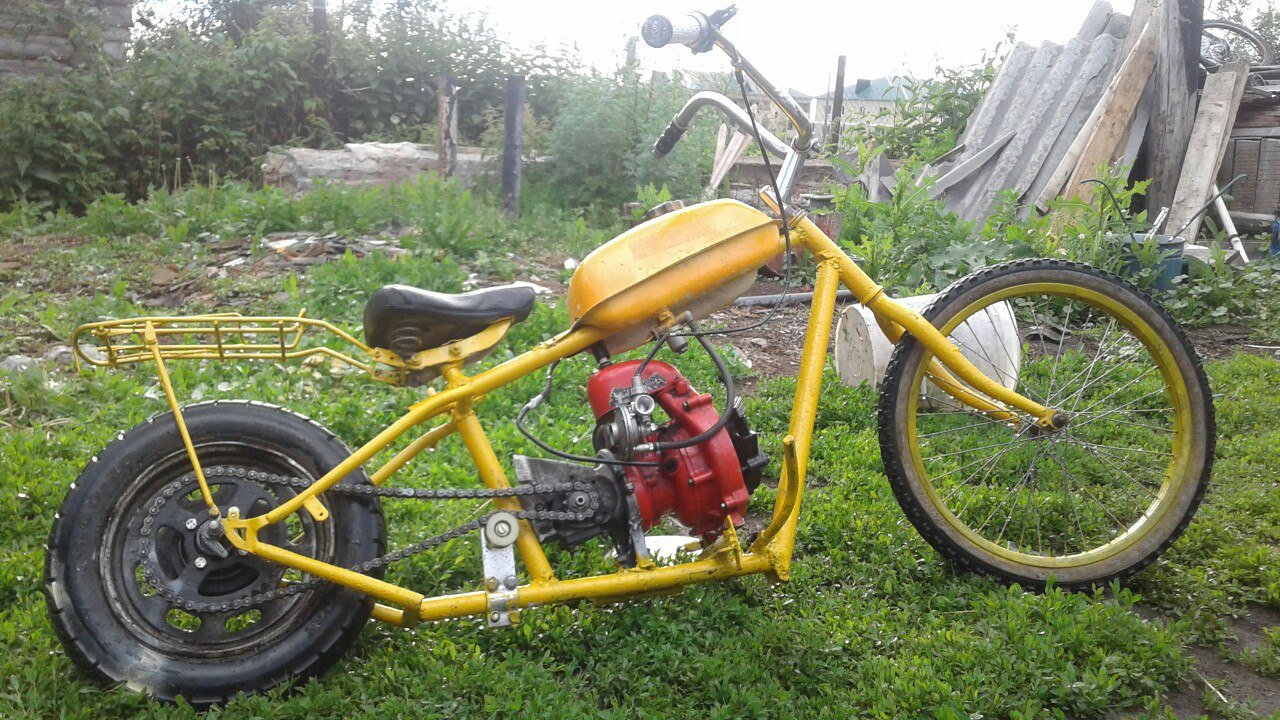

Мопед из бензопилы

На первый взгляд мопед и пила абсолютно несовместимые вещи, которые никак не могут взаимодействовать. Но это ошибочно и многочисленные умельцы доказали, что сделать мопед из бензопилы вполне реально. Но сделать мало, этот агрегат еще и ездит, а также перевозит своего владельца. Скорость, конечно, развивается не очень большая, но все равно лучше, чем идти пешком. За основу конструкции можно взять велосипед или сделать все полностью самостоятельно. Веломоторчик поражает своей выносливостью, но этого все и ожидают от проверенных временем пил.

Старшему поколению знакомы самоходные конструкции в виде велосипеда с моторчиком. Эту технику сложно отнести к мопедам, но и в категорию велосипедов они уже не попадают. Своего рода «среднее звено». Существенным достоинством такого агрегата является низкое потребление топлива и возможность ездить без прав. На дорогах общественного значения на нем кататься нельзя, но по сельским улочкам и проулкам передвигаться можно.

Изменениям подверглась рама, которая была удлинена под велосипедные или другие колеса, в зависимости от того, что есть в наличии. Также прикреплен топливный бачок, установлено сидение от мотоцикла и для езды в вечернее время прикреплена фара. В качестве охлаждения веломоторчика разработана водяная система. Это была сделано для того, чтобы двигатель быстро не перегревался и не падала мощность.

Какие двигатели подойдут для сборки?

Чтобы дать ответ на этот вопрос, нужно заранее выбрать тот тип техники, который желает собрать изготовитель.

Вариантов может быть несколько:

• самокат – малогабаритная самоделка. Самая тяжелая его часть – это ниша для ног пользователя. Остальные элементы можно сделать из легкой стали или алюминия. Лучше всего для сборки самоката на базе бензопилы подойдут силовые агрегаты мощностью около 3 — 4,5 л. с.;
• картинг – это небольшое приспособление предназначено для скоростного передвижения по ровному асфальтированному или бетонному покрытию. Расчетная мощность двигателя для сборки картинга должна составлять примерно 4 — 5 л. с.;
• мопед – среднее по размерам транспортное средство, в основу которого вложена крепкая устойчивая рама. Для изготовления мопеда подойдут моторы от бензопил мощностью 5 — 6л. с.;
• квадроцикл – это сравнительно крупное средство передвижения, которое собирается из достаточно прочных и тяжелых деталей. Для сборки квадроцикла подойдет бензопила номинальной мощностью не менее 6 л. с.

Независимо от техники, которую хочет получить изготовитель, двигатель для самоделки должен быть в полностью исправном рабочем состоянии. Лучше всего заранее очистить или полностью заменить все имеющиеся в его конструкции фильтра, а также произвести настройки карбюратора и зажигания.
