Почему задняя подвеска нуждается в доработке или замене?
Нужен ли снегоходу тюнинг, в частности, изменения параметров задней подвески, определяется тем, для каких целей будет использоваться транспортное средство.
Есть два типа подвесок для снегоходов ? связанная и несвязанная. У связанной подвески есть два главных плюса:
- она разделяет жесткость;
- контролирует передачу веса, если транспортное средство набирает скорость.
Зачастую такой вид задних подвесок монтируют в снегоходы, которые будут применяться в спортивных целях или для перевозки грузов. Это необходимо для того, чтобы хорошо справляться с резкими поворотами, сильной тряской и частым перераспределением веса.
Несвязанные подвески имеют свои особенности. Их передние и задние элементы независимы. Поэтому, если передняя часть отклоняется, то задняя либо отклоняется только немного, либо остается на своем месте.
Несвязанные подвески лучше прикреплять к снегоходам, которые используются на глубоких снегах или имеют длинные гусеницы. Они более способны усиливать тягу и тоже неплохо распределяют вес. Также улучшение работы подвески может быть необходимо, если был произведен тюнинг двигателя снегохода. Ведь для того, чтобы транспортное средство справлялось с новыми нагрузками, необходима комплексная доработка, и подвеска в таком случае ? не исключение.
В первую очередь тюнинг подвески включает в себя замену амортизаторов. Основные типы амортизаторов для подвесок транспорта:
- простой амортизатор;
- телескопический амортизатор;
- амортизатор для эндуро;
- амортизатор для кроссов.
В случае, если главная цель снегохода ? обычное катание, то необходимы амортизаторы эндуро. Они применимы в серийных транспортных средствах 440 Pro, однако цена таких амортизаторов тоже немала. Амортизаторы для тюнинга спортивных снегоходов зачастую оснащены дополнительными объемами газовых камер, которые позволяют настраивать их для определенных видов использования.
Также задняя подвеска часто нуждается в регулировке. Выбор уровня регулировки зависит от того, какая физическая нагрузка планируется на это транспортное средство, какова масса водителя и пассажиров, как водитель привык управлять транспортным средством, каковы его личные предпочтения, режим скорости и состояние дорог. Каждая деталь задней подвески ответственна за определенные функции. Поэтому, чтобы знать, чего вы достигнете регулировкой подвески, необходимо определиться, какую именно деталь нужно отрегулировать.
- Работа задних пружин заключается в обеспечении плавности передвижения.
- Предназначение удлинителя ? обеспечивать ход назад с учетом нагрузок и состояния снежных путей.
- Серьга регулируется с учетом того, в каком состоянии снежный путь и какие будут нагрузки.
- От регулировки центральной пружины зависит то, насколько комфортно будет управлять снегоходом.
- Ленточный ограничитель контролирует перераспределение веса.
- Благодаря амортизаторам снегоход прост в управлении и на нем комфортно ехать и находиться.
Сделал самодельный снегоход с двигателем от мопеда: показываю конструкцию
Простой самодельный снегоход сделанный своими руками из запчастей от мопеда. Далее фото и описание конструкции снегохода.
Для изготовления самого просто самодельно снегохода потребуется старый мопед, сварка и немного металлолома.
Рама изготовлена из профильной трубы, рама установлена на опорные лыжи. Лыжи лучше приобрести готовые, все таки лыжи — это основа снегохода, но если не получиться, то можно и изготовить самостоятельно из дюрали.
Крепление мотора, так же переделывается под более широкую базу снегохода. Здесь можно обойтись обычными металлическими уголками и дуговой сваркой. Ведущее колесо с грунтозацепами так же легко изготовить самостоятельно. Передача вращения от мотора к колесу — цепная. Не пытайтесь делать огромные грунтозацепы, если в момент дачи полного газа под грунтозацеп самодельного снегохода попадет мерзлый грунт, то существует большая вероятность, что цепь порвется.
Глушитель можно изготовить своими руками.
Мопедовский пускач переделывается на ручной старт. Все равно в валенках запустить дергая заводной рычаг ногой невозможно.
Ящик сваренный под седушку на самодельном снегоходе хорошо использовать под хранение ключей и запчастей.
Как видите — сделать самодельный снегоход своими руками в гараже достаточно просто. Такой снегоход развивает довольно неплохую скорость по накатанному снегу и льду. Отличная самоделка для зимних поездок!
Источник
Мини снегоходы
Наиболее экономное и удобное устройство для рыбалки, охоты. В разобранном виде мини-транспорт влезет в любой автомобиль. Низкая цена оставит в неприкосновенности кошелек. Это средство для перемещения из одной точки в другую.
«Хаски»
Плюсы
- Низкий расход топлива
- Небольшая цена
- Малые транспортировочные размеры
- Высокая полезная нагрузка
- Простота
Минусы
- Низкая скорость
- Отсутствие комфорта
- Слабые узлы
- Расслаивается фанера
- Трется цепь о кожух
- Мала площадь гусеницы
- Неприятно перемещение по колеям
От 63 900 ₽
Хороший помощник для охотников. Обеспечивает быстрое перемещение в отсутствие дорог при неглубоком снеге. Возможность транспортировки саней до 100 кг. Собирается без инструмента за 3 мин.
«Вьюга»
Плюсы
- Не нужны права
- Разбирается на 2 равные части
- Техника устойчива даже в глубоком снегу
- Завидная проходимость в овраге
- Сцепное устройство для саней или волокуши
Минусы
- Электроосвещение отсутствует как класс
- Запускается вручную
- Неудобная посадка
- Нет тормозов
- Невысокая скорость
От 59 000 ₽
Агрегат российского производства предназначен для передвижения в акватории замерзших водоемов, по утоптанному снегу, в малоснежном лесу. Может ехать по серьезному снегу, но без груза.
Как сделать снегоход своими руками: подробная инструкция
Особенности самодельных снегоходов
Самоходы, сделанные своими руками, имеют ряд особенностей:
Езда на снегоходе может быть довольно опасной, и это необходимо принимать во внимание, поэтому, хотя большинство снегоходов не может развивать скорость более чем 15 км/ч., к сборке снегоката нужно относиться крайне внимательно и осторожно. При езде на снегоходе пользователь не застрянет в сугробе, так как аппарат оснащен гусеничным мотоблоком. Снегоход надежен и может легко преодолеть многие препятствия
Снегоход надежен и может легко преодолеть многие препятствия
При изготовлении снегохода своими руками создатель сам тщательно подбирает детали, сам собирает их в единую систему, поэтому конструктор отвечает за качество своего аппарата. Стоимость снегоходов достаточно велика, однако отдельные его элементы стоят немного; собирая снегоход самостоятельно, конструктор экономит и на рабочей силе, поэтому самодельный снегоход стоит в несколько раз дешевле, чем покупной
Снегоход надежен и может легко преодолеть многие препятствия. При изготовлении снегохода своими руками создатель сам тщательно подбирает детали, сам собирает их в единую систему, поэтому конструктор отвечает за качество своего аппарата. Стоимость снегоходов достаточно велика, однако отдельные его элементы стоят немного; собирая снегоход самостоятельно, конструктор экономит и на рабочей силе, поэтому самодельный снегоход стоит в несколько раз дешевле, чем покупной.
Подготовка
Для начала нужно сделать чертеж аппарата. Если Вы не обладаете такими навыками, то просто рассчитайте параметры машины. Устройство снегохода довольно несложное, поэтому можно легко сделать аппарат по образцу или видео.
Чтобы сделать снегоход, Вам понадобятся:
- труба с диаметром 40 мм. и толщиной стенки в 2 мм. – нужна для рамы и других каркасных элементов;
- транспортерная лента толщиной в 3 мм. (можно использовать клиновые ремни) – это основной элемент гусеничного механизма, из них делают грунтозацепы диаметром 40 мм. с толщиной стенки в 5 мм.;
- двигатель, бак для топлива и карбюратор от мотоцикла (для мотоснегохода);
- звезды и цепь от мотоциклов и снегоходов;
- любой ведущий вал, подходящий по размерам;
- лыжи от другого снегохода;
- руль с ручкой газа и тросом (от мотоцикла);
- платформа – необязательный элемент, потому что можно закрепить все детали непосредственно на раме (большинство людей пропускают эту часть, потому что она сопряжена с некоторыми сложностями, а отдача от нее небольшая); на платформу можно прикрепить несколько сидений;
- сиденье;
- кузов;
- мелкие элементы (гайки, болты, шарниры и др.).
Материалы и изготовление
При изготовлении снегохода на гусеницах своими руками можно придерживаться этого алгоритма:
- Расчет рамы и ходовой части.
- Выбор двигателя.
- Начальная сварка рамы.
- Рулевое управление.
- Установка двигателя на временное крепление.
- Проверка конструкции.
- Если проверка успешна – капитальная сварка рамы и установка двигателя.
- Приводная система.
- Гусеницы.
- Прикрепление деталей кузова.
- Финальная проверка.

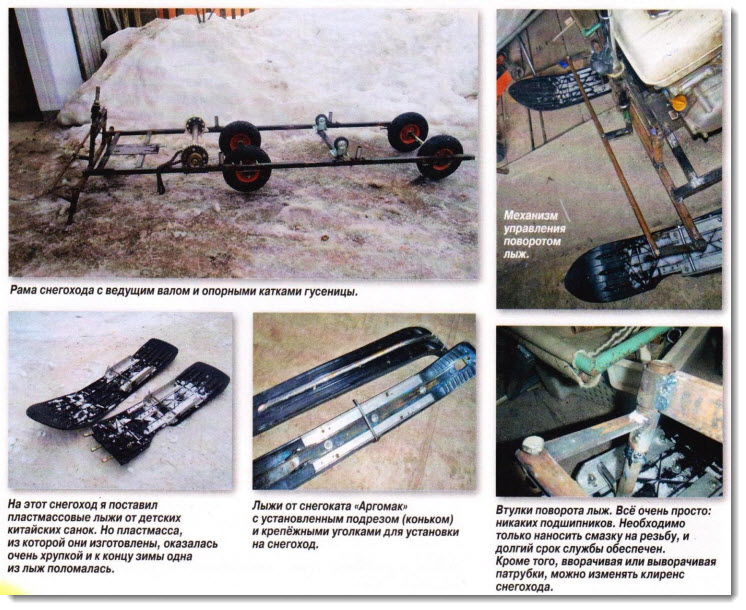

Начинать работу нужно с изготовления рамы, на которую будут крепиться остальные элементы. Рама не должна быть массивной, иначе аппарат получится тяжелым и утратит маневренность. Желательно, чтобы ее длина была ±2 м.
Затем на раму крепятся:
- ведущий вал и принимающая звезда;
- силовая установка с передающей звездой и бензобак;
- передняя и задняя колесные оси;
- передняя подвеска с рулем и лыжами;
- сиденье и кузов.
Затем изготавливаются гусеницы шириной 40-50 см. Их можно сделать из транспортерной ленты или клиновых ремней.
Информация о том, как сделать грунтозацепы из пластиковых труб, указана выше.
Заднюю колесную ось крепят при помощи подвижного направляющего элемента. Он позволяет фиксировать положение оси в определенном положении. Это делается для того чтобы пользователь мог регулировать натяжение гусениц.
Причины схождения лыж на снегоходе BRP
Изначально лыжи на снегоходах из завода идут точно отрегулированными. Далее в процессе эксплуатации происходит смещение внутренностей снегохода, это и может стать причиной схождения лыж.
Кроме этого, внимание стоит обратить на:
- рычаги передней подвески, проверить верхние и нижние на наличие трещин и загибов;
- проверить не помещает и подрамник, для этого желательно снять защиту и осмотреть все крепления;
- S модуль осмотру тоже подлежит;
- шаровые опоры передних рычагов в разбитом виде тоже могут сказаться на схождении лыж у снегохода.
Так проявиться может и послабление гаек на рейках рулевого, появляется люфт.
Телескопическая подвеска
Пожалуй, это один из самых распространенных и самых простых по принципу действия видов подвески. Наиболее часто данная подвеска применяется на снегоходах «утилитарного» класса. Конструкция телескопической вилки состоит из пружины и амортизатора, которые находятся непосредственно в стойке. Таким образом, телескопическая стойка способна сглаживать нагрузки ударного типа. Стоит отметить, что ход этого типа подвески имеет ограничение согласно ходу самого амортизатора. Как правило, снегоходы с такой подвеской обладают невероятной маневренностью в условиях густого леса, так как база лыж небольшая.
Также одной из самых простых и распространенных подвесок считается рессорная система. Такое инженерное решение было применено на легендарной отечественной машине «Буран». На этой модели установлена одна лыжня, вследствие чего техника не обладает необходимой манёвренностью. На скорости войти в необходимый поворот вообще крайне трудно. Но в целом. Сама работа подвески вполне приемлемая.
Как самостоятельно изготовить снегоход из мотоблока
Для нашей страны снегоход является лучшим транспортным средством в зимний период. Он отличается высокой проходимостью в сугробах, а также хорошей маневренностью. К тому же у него минимальный расход топлива.
На рынке можно встретить снегоходы от разных производителей, но они стоят недешево, и купить их сможет не каждый. Умельцы наловчились изготавливать снегоход из мотоблока своими руками. Для этого нужны соответствующие инструменты, детали, время и немного смекалки. Стандартным набором для создания снегохода являются:
- рама;
- двигатель;
- бак;
- сиденье;
- лыжи;
- руль управления;
- гусеницы;
- привод.
Рулевая система данного транспортного средства находится впереди. Она управляется за счет лыж.
Рассмотрим, как изготовить снегоход на базе мотоблока Нева. Для того чтобы собрать такую машину, в первую очередь нужен мотоблок. Он выступает в роли двигателя. В нашей стране большой популярностью пользуется мотоблок Нева с японским двигателем и воздушным охлаждением. Всего насчитывается 8 моделей данной марки. Мотор работает от бензина, мощность которого в зависимости от модели варьируется от 6 до 9 л.с. Скорости переключаются цепным редуктором. Их всего четыре. Вместительность топливного бака варьируется от 3 до 5 л.
По своей мощности мотоблок Нева идеально подходит для переделки под снегоход. Он универсален, так как мощности двигателя достаточно для перевозки объемного груза или нескольких человек. Мотоблок может развить скорость до 60-80 км/ч. В продаже есть гусеничная приставка к агрегату Нева, которая без труда собирается и устанавливается.
Разберемся, как сделать снегоход для мотоблока своими руками. Для начала нужно разработать план переделки и четко представить, что вам предстоит делать. Идеальным вариантом является создание чертежа, по которому можно будет безошибочно провести расчеты. Если у вас с черчением плохо, то можно найти готовые чертежи ранее изготовленных снегоходов, и подобрав более подходящий вариант, начать сборку.
Новичкам в этом деле рекомендуется создание небольшого макета, который можно сделать из обычного картона. Неплохо бы для представления будущего устройства рассмотреть уже изготовленные модели других людей, чтобы иметь лучшее представление предстоящей работы. В интернете есть много самодельных прототипов снегоходов.
Следующим шагом является составление списка нужных материалов, деталей и инструментов, нужных для снегохода. После приобретения всего необходимого смело можно переходить к сборке. Вообще сборку мотоблока лучше разделить на несколько этапов, так будет легче справиться с поставленной задачей. Последовательность работы выглядит примерно таким образом:
- Изготовление рамы. Оптимальным решением является готовая рама от мотоцикла. Если таковой нет, то используются прочные трубы. С помощью трубогиба можно получить платформу желаемой формы и, воспользовавшись сварочным аппаратом, соединить концы.
- Монтирование деталей. К раме приваривается опора (кронштейн), к которой будет прикреплен мотоблок. Далее следует установка мотоблока, сиденья и различных деталей: рулевых колонок, амортизатора, полозьев и пр.
Нужно быть очень внимательным и уделять особое внимание размерам деталей. Они должны быть исполнены четко по схеме, в противном случае снегоходная приставка к мотоблоку будет подлежать переделке из-за неточностей. Это интересно: Топ-3 снегоходов модельного ряда рысь их устройство и характеристики
Это интересно: Топ-3 снегоходов модельного ряда рысь их устройство и характеристики
Как сделать гусеницы для техники из покрышек своими руками
При эксплуатации в условиях бездорожья техника на гусеничном ходу имеет неоспоримые преимущества перед колесным транспортом за счет своих вездеходных качеств, позволяющих преодолевать глубокий рыхлый снег, раскисшую пашню или каменистый брод.
Популярность гусеничной техники среди бытовых пользователей столь велика, что многие домашние умельцы самостоятельно «переобувают» свои колесные автосредства в самоделки — гусеницы, изготовленные из подручных материалов.
Одним из вариантов переоснащения является использование старых шин от тракторов МТЗ, позволяющее значительно повысить проходимость личной авто- и мототехники при минимальных финансовых затратах.
Какими бывают?
В старые добрые времена металлические лыжи штамповались тысячами и устанавливались практически на каждую модель, и на санях с рессорами дизайн лыж не был особенно важным. Уже много лет производители сотрудничают с различными поставщиками запчастей для обслуживания снегоходов, которые постоянно разрабатывают новые модели пластиковых лыж с улучшенными характеристиками. Использование высокотехнологичных вариантов пластика позволяет лыжам изгибаться, чтобы не сходить с колеи.
Одни подходят только к какой-то одной конкретной модели с соответствующей маркировкой, а другие имеют более универсальное устройство для широкого применения. Эффективность зимней езды зависит от правильной конструкции и обеспечивает повышенную управляемость в любых условиях.
Вес каждой пластиковой лыжи составляет порядка 2 кг, ширина от 130 мм, длина от 1 метра. При этом опорная площадь составляет около 1 м2, что позволяет демонстрировать на удивление высокую проходимость в пухляке. Термопластик, из которого они изготовлены, обладает уникальными свойствами, большой гибкостью и способностью принимать на себя большую часть нагрузки при ударе.
Заводские или самодельные лыжи для снегохода?
Опытные пилоты снегоходов не рекомендует изобретать велосипед, в один голос твердят отдавать предпочтение заводским вариантам. Только в случае недостатка денежных средств или невозможности отыскать определенную модель лыж, нужно разрабатывать свой «вариант» лыж для снегохода. Не нужно быть специалистом, чтобы понимать одну простую вещь – заводские лыжи изготовлены специально для снегохода, разрабатываются опытными инженерами и проходят не одно испытание, которые подтверждают качество конечного изделия. Тем более если снегоход у вас не из дешевых, то лучше в случае поломки стандартных, купить такую же модель лыж в специализированном магазине. Например, не составит труда приобрести лыжи на снегоход «Динго». Но, в конечном итоге выбор за каждым индивидуальный – приобретать в магазине или разрабатывать самодельные лыжи.
Снегоход из мотоцикла: руководство для мастеров
Сделать снегоход из мотоцикла не так уж и просто. Если сборка предыдущих изделий практически не вызывает трудностей, то с этой конструкцией придется помучиться. Для работы потребуются не только инструменты, материалы и техника, но и навыки в работе со сварочным аппаратом и другим оборудованием.
Технология конструирования снегохода
- Делают подходящую раму из металлических труб разного диаметра и стальных уголков. Ее основу выполняют в виде прямоугольника (его габариты — 150 х 43,2 см).
- Конструируют рулевую балку из металлических уголков (ее размеры – 50 х 50 х 5 мм), ее части обшивают плотными металлическими накладками. Готовую конструкцию устанавливают в горизонтальном положении на сверлильном станке.
Мотоцикл Иж
- Раму и готовую балку обрабатывают в местах соединения, подготавливают специальные пазы для надежной фиксации элементов.
- Переднюю перекладину рамы оснащают прочным уголком.
- Крепят сидение к раме конструкции.
- Делают отверстия в лонжеронах.
- Между рулевой и средним участком приваривают швеллер.
- Подбирают подходящую гусеничную звездочку и резиновую ленту для дальнейшей установки (подходящие габариты – 2200 х 300 мм, толщина – не более 10 мм).
- Саму гусеницу аккуратно обшивают капроном, чтобы материал не расслаивался в процессе использования.
Снегоход из мотоцикла
- Устанавливают трансмиссию, которая состоит из переднего и заднего моста. Передний – ведущий, он состоит из трубчатого вала, гусеничной звездочки и катков (сами звездочки фиксируются на сквозные болты). Конструкция заднего моста состоит из гусеничного барабана и трубчатого вала.
- Лыжи приваривают к конструкции снегохода (для их изготовления используют листы стали и металлические уголки).
Система управления самодельного снегохода из мотоцикла довольно сложная в конструировании. Она состоит из:
- лыж;
- продольной тяги;
- поперечной тяги.
Важно! Мастера не рекомендуют изменять систему рулевого управления мотоцикла, все органы управления должны выполнять свои первоначальные функции.
Из представленной информации можно сделать вывод: самодельный снегоход из элементов мотоблока, бензопилы или мотоцикла – реальность. Его может изготовить каждый желающий мастер. Для продуктивной работы потребуются лишь определенные навыки, оборудование, инструменты и материалы.
Снегоход своими руками можно сделать по одной из концепций
На пневматиках
По сути – это мини-трактор с оригинальными колесами. За счет большой площади контакта с поверхностью, преодолевает даже рыхлый снег. Делается, как правило, из мотоцикла или мотоблока.
Важно! Не путайте этот транспорт с плавающими вездеходами на аналогичных колесах. В снегоходах иное соотношение общей массы, и плавучести пневматических колес.
Классическая конструкция
С ведущей гусеницей и рулевой лыжей (лыжами). Проект, проверенный годами, сложность представляет изготовление самой гусеницы. Средство передвижения получается универсальным, легко перемещается по любым дорогам, включая пересеченную местность. В некоторых случаях, самоделка превосходит многие промышленные образцы.
Использование ведущего колеса
В данном случае колес с грунтозацепами. По такому принципу работает колесный пароход. Преимущество конструкции – относительная простота изготовления. Недостаток – недостаточное сцепление с поверхностью движителя, возможны пробуксовки на тяжелом рельефе. Такие модели неплохо получаются из мопедов и мотоциклов, давая вторую жизнь «донорам».
Аэросани
Самый простой с точки зрения реализации, самодельный снегоход. Достаточно поставить тележку на опорные лыжи, и установить тяговый винт на любой подходящий мотор. Кроме некоторых сложностей, связанных с техникой изготовления ведущего винта – больше проблем в постройке нет. Недостаток – такая конструкция перемещается лишь по относительно ровной поверхности. Еще одна проблема – при небольшой мощности мотора, затруднено движение против ветра.
По типу донора, или применению различных типов двигателя, самодельные снегоходы делятся на следующие типы:
- Использование мотора от бензопилы. Малая мощность не позволяет перемещать на таком транспортном средстве большой вес. Поэтому снегоходы из бензопилы, как правило, одноместные;
- Мопед или мотоцикл. Достаточно простой в изготовлении проект. Двигатель рассчитан на определенную нагрузку, остается лишь переделать ведущий элемент и заменить переднее колесо на лыжу;
- Снегоход из мотоблока. Конструкция достаточно сложная, но по надежности практически не уступает заводской. Двигатель рассчитан на продолжительную работу под нагрузкой, в комплекте есть редуктор, что расширяет возможности средства передвижения. К тому же, силовую установку можно снимать на летний сезон, и использовать мотоблок по назначению;
- Снегоход своими руками на базе автомобиля или, с использованием мотора от легкового авто. Достаточно редкий тип самоделок, для изготовления требуется профессиональное оборудование и сложные инженерные расчеты. Но снегоходы, изготовленные на базе авто, отличаются высоким комфортом, безопасностью и надежностью.
Рассмотрим несколько типовых конструкций, прошедших испытания и успешно введенных в эксплуатацию:
Изготовление
Не все готовы тратиться и содержать такую машину, поэтому смекалистые мастера быстро догадались переделать пылящийся мотоблок в самодельный снегоход или, как его называли в Советском Союзе, мотосани.

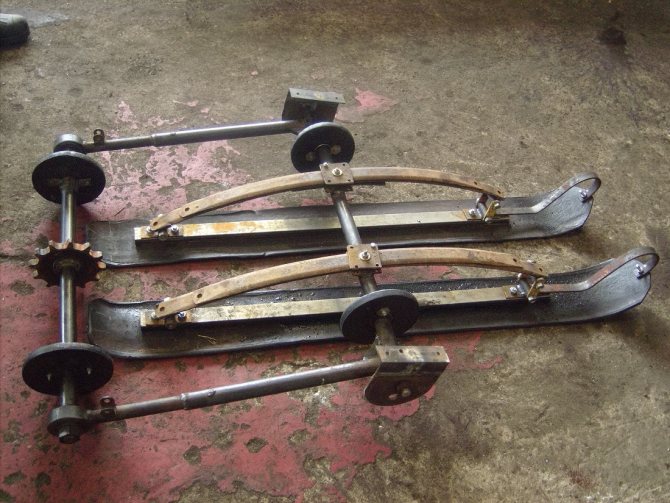

Лыжи – самая простая деталь, которую можно с легкостью изготовить своими руками. Для их изготовления редко используют металл из-за большого веса, потому что мотор мотоблока и так не отличается высокой производительностью (до 15-20 км/ч), и дополнительно утяжелять конструкцию нет смысла.
Сделать лыжи проще всего либо из заводских пластиковых накладок, либо из обычных пластиковых труб. Для этого вам понадобится:
- газовая горелка, а лучше строительный фен (чтобы не жечь материал);
- ровный пол, желательно в отапливаемом помещении;
- лист фанеры или ровная старая деревянная дверца;
- водопроводная труба ПНД сечением от 90 до 250 мм и толщиной примерно 1-2 см;
- болгарка;
- металлический лист-заготовка или швеллер с нужным загибом;
- груз около 100 кг.
- Затем кладут ее между двумя ровными деревянными листами и ставят сверху груз. Так оставляют примерно на 2-3 часа, чтобы толстый полиэтилен успел окончательно застыть и не деформировался.
- После этого процедуру повторяют, закрепляя лыжу на специальной заготовке при помощи тисков с двух сторон.
- Снова дают остыть, чтобы лыжа сохранила нужный загиб.
- Далее приступают к установке креплений для стоек.
