Регулировка сцепления и других рабочих узлов грузового автомобиля КамАЗ-5320

Устройство и особенности ПГУ КамАЗ

Большинство машин КамАЗ, как старого, так и последнего выпуска используют в конструкции трансмиссии усилитель, основанный на принципах пневматики и гидравлики. Узел устанавливается на машинах КамАЗ: 4310, 55111, 65115 и др. Применение обусловлено усилием, развиваемым пружинами для функционирования сцепления с таким большим весом

Среднестатистический человек не в состоянии в течение рабочего дня эксплуатировать автомобиль КамАЗ без усилителя, не потеряв бдительность и внимание. Работа ПГУ КамАЗ облегчает выполнение поставленной задачи, изделие встраивается в механизм сцепления, за счёт чего утомляемость и работоспособность водителя остаётся на требуемом уровне

Особенность некоторых автомобилей КамАЗ, одновременное использование ПГУ с делителем коробки передач. Как правило, усилитель – составная часть коробки, располагающаяся между коробкой и делителем. Переключение скоростей сопровождается отключением делителя, за это отвечает пневматика машины. Процесс возможен благодаря клапану, который приводится в действие штоком ПГУ. Это означает, что срабатывание и отключение делителя происходит синхронно, посредством наложения и снятия напора с ножного рычага сцепления.

ПГУ КамАЗ:

Регулировка корзины сцепления КАМАЗ

Расстояние между поршнем и толкателем ПГУ не должно выходить за границы от 6 до 12 мм. Затем максимально зажимается корончатая гайка.

Делается замер полного хода, технические показатели которого в рамках от 18,5 до 19,5 см. Проверяется передвижением рычага вала от сферической гайки толкателя. Движение рычага должно быть не более мм, для этого снимают пружину и регулируют его ход сферической гайкой.

По совету производителя ход муфты должен быть в пределах 3,2 — регулировка корзины сцепления камаз 5320 мм. Смажьте подшипники и втулки. Лапка сцепления выжимается до упора в пол. Правильное расстояние хода — 25 мм. Если меньше, проверяется жим педали и уровень жидкости в главном цилиндре, прокачивается воздух в гидросистеме.

Регулировка сцепления КАМАЗ: инструкция

На практике правильное использование сцепления не обязывает регулировать корзину, ремонтировать или заменять прочие детали механизма КамАЗа на протяжении длительного периода использования.

Впервые справиться самому с такой задачей проблематично.

Доверьтесь специалистам и понаблюдайте за выполнением последовательных операций. Его регулируют, изменяя положение расположенного в верхней части педали подвижного упора 4 см. Свободный ход муфты регулировка корзины сцепления камаз 5320 сцепления должен составлять 3,2…4,0 мм, что соответствует свободному ходу рычага вала вилки выключения сцепления 4…5 мм. Свободный ход муфты выключения сцепления проверяют перемещением вручную рычага при предварительно отсоединенной пружине.

Регулируют свободный ход рычага вала вилки сферической гайкой толкателя пневмоусилителя, после чего подсоединяют пружину к рычагу.

Полный ход толкателя пневмоусилителя должен быть не менее 25 мм. При меньшей величине хода не обеспечивается полное выключение сцепления. По официальному регламенту ход для передвижения педали должен составить около мм, а сам замер следует делать от центральной составляющей пластины.

Педаль необходимо отпустить, пока в работу не вступит основной цилиндр после нажатия на. Отладка осуществляется с использованием эксцентрикового пальца, регулировка корзины сцепления камаз 5320 выполнении регулировки педаль должна быть прижата к верхнему упору. Корончатая гайка максимально затягивается и производится замен полного хода, который должен составить мм. Они используются в строительстве, сельском хозяйстве и других сферах деятельности, где необходимы грузоперевозки.

Для того, чтобы техника не подводила, необходимо постоянно следить за ее техническим состоянием. Специалисты рекомендуют особенно внимательно относиться к проведению такой процедуры, как регулировка сцепления КАМАЗ. В статье описано, из каких этапов она состоит и как ее правильно выполнить, а также есть видео, в котором можно посмотреть процесс регулировки.

Мощные большегрузные машины, к которым относится КАМАЗобычно оборудуются регулировка корзины сцепления камаз 5320 двухдисковым, иногда однодисковым сцеплением, относящимся к фрикционному типу.

Во время работы устройство на мощных большегрузных машинах испытывает огромные нагрузки, поэтому выбирать следует прочное и износостойкие механизмы.

Продлевает срок службы устройства своевременное техобслуживание, заключающееся в настройке корзины сцепления и привода. При обнаружении одного из этих признаков необходимо выполнить настройку корзины сцепления КАМАЗ Если своевременно не выполнить регулировку, это может стать причиной различных поломок в коробке передач, а также вывести из строя другие детали трансмиссии.

Регулировка корзины сцепления камаз 5320 техническим нормам педаль должна свободно передвигаться в пределах от 6 до 12 мм. Свободный ход измеряют от центральной части пластины. Во время проведения процедуры педаль должна быть опущена до момента, пока не начнет работать главный цилиндр после нажатия на.

При отклонении от нормативов следует отрегулировать зазор между толкателем ПГУ и верхним упором. Выполняется отладка экcцeнтpикoвым пальцем, который соединяет рычаг педали с верхней проушиной толкателя ПГУ. Оттяжная регулировка корзины сцепления камаз 5320 при настройке должна прижимать педаль сцепления к верхнему упору. Эксцентриковый палец следует поворачивать так, чтобы расстояние между поршнем и толкателем ПГУ не выходило за пределы от 6 до 12 мм.

Если вы заметили даже один из перечисленных признаков, значит, корзина сцепления КамАЗ требует настройки.

Технология регулировки сцепления КАМАЗ

Снятие и регулировка сцепления КАМАЗ проводится в несколько шагов.

Регулировка свободного хода педали сцепления КАМАЗ

Педаль обязана иметь люфт от 6 до 12 мм. Измерения ведут от центральной части пластины. Педаль необходимо опустить до того момента, пока не заработает основной цилиндр. При отклонении от нормы регулируют расстояние между толкателем ПГУ и упором сверху.

Для дела потребуется эксцентриковый палец, соединяющий педаль с верхней проушиной толкателя. Педаль для вытяжения обязана прижимать педаль сцепления к упору сверху. Палец поворачивают так, чтобы промежуток между поршнем и толкателем ПГУ находился в пределах от 6 до 12 миллиметров. По окончании надёжно закручивают корончатую гайку. Полный ход педали должен быть примерно 19 сантиметров.

Регулировка муфты сцепления КАМАЗ

Производитель рекомендует выдерживать значение свободного хода в диапазоне от 3,2 до 4 миллиметров. Для измерения потребуется перемещать рычаг вала вилки руками. Он обязан двигаться по направлению от сферической гайки толкателя. Она находится на пневматическом или гидравлическом усилителе привода сцепления. Регулировка зазора сцепления КАМАЗ потребует снятия пружины: рычаг должен перемещаться не больше чем пять миллиметров. Если свободный ход меньше трёх миллиметров, то его регулируют при помощи сферической гайки. Холостой ход муфты обязан составлять от 3,2 до 4 миллиметров.

Регулировка привода сцепления КАМАЗ

Чтобы измерить показатель функции, стоит отжать педаль до упора. Если значение меньше 24 мм, то не произойдёт полного выключения. Необходимо измерить свободный ход педали, объём жидкости в главном цилиндре. 380 кубических сантиметров – это полный объём в гидроприводе

Если данные не удовлетворяют запросам – важно избавиться от воздуха в системе. Это вернёт все показатели в норму

Регулировка нажимного диска сцепления КАМАЗ

При этой операции обязательно надо строго соблюдать очерёдность:

1. Первоначально демонтируют КПП. Без помощников не обойтись.
2. Снимаем корзину сцепления.
3. Демонтируются диски сцепления: сначала ведомый, потом средний, в заключении ведущий.
4. Устанавливаются новые детали. Очерёдность уже обратная.
5. Важна регулировка пятака корзины сцепления КАМАЗ.
6. Детально проверяется правильность установки всех механизмов.
7. Коробка передач возвращается на своё место.

Если в конструкции сцепления всего один диск – работа намного проще!

Но даже однодисковое сцепление КАМАЗ, регулировка его частей потребует серьёзных навыков, силы и знаний. Не рискуйте – доверьте дело профессионалам. Или проведите один раз замену с реальным механиком. Для некоторых мастеров регулировка сцепления КАМАЗ двухдисковое не снимая КПП – реальность.

Регулировка лапок корзины сцепления КАМАЗ

Дело ведут в несколько приёмов:

1. Демонтируют КПП. Гаечными ключами откручивают болты крепления.
2. Поднимают коробку: лучше это сделать с грузовой лебёдкой.
3. Проверяют состояние муфты, оттяжного пружинного элемента, выжимного подшипника.
4. Откручивают винты, соединяющие нажимной диск и маховик. Для демонтажа нажимного элемента надо поддерживать ведомый диск.
5. Проводят дефектовку всех деталей системы (желательно).
6. Проверяют состояние выжимного подшипника. Исправный механизм вращается легко, без лишних звуков.
7. Проводят визуальный осмотр рабочей поверхности лапок нажимного диска. После установки новых деталей настраивают лапки КС. В деле потребуется ровная плита.

Расположение лапок ориентируют на рабочее положение поверхности нажимного диска

Важно: операция не требует снятия КС с дополнительного маховика. В работе понадобятся гаечные ключи под регулировочные винты

Лапки КС обязаны располагаться так, чтоб расстояние от работающей плоскости нажимного диска до верхних граней сферических выступов на внутренней поверхности лапок не было больше 41 миллиметра. Но лучше – 40 мм.

Для проверки установки лапок потребуется специальная пластина. Сферические выступы обязаны касаться контрольной пластины (она установлена на ступице). После окончания регулировки все винты крепежа опорных пластин затягивают до упора. Сборка идёт в обратном порядке.

Регулировка зазора сцепления КАМАЗ потребует снятия пружины: рычаг должен перемещаться не больше чем пять миллиметров. Если свободный ход меньше трёх миллиметров, то его регулируют при помощи сферической гайки. Холостой ход муфты обязан составлять от 3,2 до 4 миллиметров.

Как отрегулировать сцепление на КамАЗ

Если этого не сделать вовремянеполадки могут перекинуться на коробку передач и иные детали трансмиссии. В целом грамотную регулировку сцепления Камаза можно разделить на 3 основных этапа:. Если периодически выполнять дополнительно с регулировкой еще и эти процедуры, то устройство прослужит намного дольше.

Регулировка сцепления Камаз В первый раз со всеми этими работами справиться весьма проблематично. Если вы не регулировка корзины сцепления камаз 5320 в своих силах. Доверьте регулировку специалистам и проследите за ходом выполнения работ.

Запомнив все этапы на практике, в дальнейшем вы без проблем сможете регулировать устройство самостоятельно. Регулировать корзину сцепления желательно с соблюдением существующих рекомендаций, строго придерживаясь порядка работ. Согласно техническим нормам, педаль сцепления должна свободно передвигаться, не встречая сопротивление, на миллиметров.

Если этот показатель регулировка корзины сцепления камаз 5320, значит, нужно его восстановить. Выполняется эта работа путем регулировки величины зазора между толкателем пневматического гидроусилителя.

Для этого необходимо поворачивать эксцентриковый палец. Ее ход должен находиться в пределах 3, мм.

Проверка осуществляется следующим образом: вилка отодвигается в сторону вручную, снимается пружина. Далее с помощью сферической гайки устанавливается необходимый диапазон хода муфты.

Так же можете прочитать про Ручник на КамАЗе. Если его недостаточно, значит, полного отключения механизма не произойдет, то есть, диск не отсоединится от мотора. Величина нормального хода — примерно 25 мм. Проверить его можно, предварительно отжав педаль сцепления, пока она не упрется в днище.

Если после проведения всех вышеописанных работ проблема с корзиной сцепления никуда не делась, придется регулировка корзины сцепления камаз 5320 к более регулировка корзины сцепления камаз 5320 мероприятию — замене данного механизма. Бывают такие случаи, регулировка корзины сцепления камаз 5320 регулировкой сцепления уже не удастся исправить неполадку. Возможно, вы упустили момент, когда можно было обойтись малыми силами, а может быть, устройство вышло из строя по каким-либо объективным причинам.

Итак, сцепление маз пора менять, если вы заметили следующие признаки:. Затягивать с заменой сцепления не стоит. В итоге все может закончиться повреждением коробки передач или тем, что в один прекрасный день автомобиль просто не сможет тронуться с места. Самостоятельно за работу стоит браться, только если вы точно, знаете, последовательность действий.

В противном случае лучше обратиться к специалистам. Однако если вы уверены в своих силах или корзина сцепления КамАЗ вам хорошо знакома, можно браться за. Прежде чем приступать к работам, необходимо запастись определенным набором инструментов.

Как осуществляется регулировка?

При появлении неполадок в работе сцепления необходимо попробовать выполнить регулировку. Когда возникло проскальзывание дисков (вялый разгон, небольшой запах гари) необходимо выставить правильный ход муфты.

При неполном разведении дисков (затрудненное переключение) придется выполнить больше операций:

1. Выставить ход педали.
2. Убрать завоздушенность магистралей привода.
3. Проверить уровень жидкости в ПГУ.

Под регулировкой сцепления на КамАЗе 5320 и других моделях понимают установку правильного зазора между плоскостью выжимного диска и головками рычагов, а также настройку свободного хода педали и приводной муфты. Допустимый свободный ход для педали привода сцепления должен быть в пределах от 6 до 12 мм.

Под зазором понимается расстояние между точками центральной части площадки педали при отпущенном состоянии и в момент начала включения главного цилиндра. Свободный ход регулируется вращением эксцентрикового пальца, находящегося в соединении рычага педали с верхней проушиной тяги усилителя. Регулировку производят при полностью отжатой натяжной пружине педали, т. е. педаль должна упираться в верхний резиновый буфер, служащий ограничителем хода.

Например, на КамАЗе 65115 процесс регулировки своими руками таков:

1. Расконтрить шплинт корончатой гайки пальца.
2. Вращением пальца надо добиться приемлемого свободного хода.
3. Затянуть гайку и законтрить ее шплинтом.
4. Проконтролировать полный ход педали. Если все отрегулировано правильно, то он должен быть в пределах от 185 до 195 мм.

На однодисковых узлах MFZ регулировка ведется аналогично, но ход педали должен составлять от 140 до 150 мм.

Ниже продемонстрирован процесс регулировки свободного хода на примере КамАЗа 4310, автор ролика Vladimir Krasikov.

Когда нужно заниматься ремонтными работами

Для большинства моделей КамАЗов характерна установка двухдисковой системы сцепления. В редких случаях используется только один диск, но в современных модификациях такой вариант уже не встречается. Тип – фрикционный, сухой. Это значит, что система обеспечивает надежное сцепление с мотором, но, в то же время, она подвергается колоссальным механическим нагрузкам.

Именно поэтому подвести сцепление на КамАЗе может в самый неподходящий момент. То, что с ним возникли определенные проблемы, можно понять по ряду факторов. Например, машина начнет заметно пробуксовывать, особенно если двигатель работает на высоких оборотах. Речь может идти и о появлении сторонних звуков во время переключения передач – шум, треск и т.д.

О том, что нужно отрегулировать корзину сцепления и привод на отечественном КамАЗе, говорит и нарушение хода педали. Если амплитуда ее нажатия не соответствует установленным нормам, это приведет к тому, что диск сцепления не будет полностью отсоединяться от двигателя.

Заняться регулировкой обязательно, если:

• в начале движения машины происходят характерные рывки;
• у педали или слишком свободный или наоборот – чересчур тугой ход;
• уровень жидкости в расширительном бачке упал;
• обнаружена утечка жидкости с привода.

Как установить зажигание

Для установки и подключения замка зажигания потребуются:

• ТНВД;
• металлический стержень диаметром 1 см и длиной от 30 до 40 см;
• гаечный ключ на 17 мм.

1. Установить метку на топливном насосе высокого давления так, чтобы система впрыска топливной жидкости работала на 0,4 см раньше до того момента, как поршневой механизм войдет в положение высшей мертвой точки. Для этого нужно вращать двигатель по ходу движения до того как риска совместится с меткой стрелки.
2. При помощи специального оборудования зафиксировать поршневой механизм, как только он войдет в положение верхней мертвой точки. Для этого можно использовать стопор, который расположен на картере маховика.
3. Подвести риску, которая находится на муфте опережения впрыска топлива, к указательной стрелке.
4. Опустить стопор и при помощи рычага провернуть маховик в разные стороны.
5. Когда поршень будет установлен в точке момента сжатия, ослабить крепежные винты привода топливного насоса высокого давления и совместить отметку с крайней частью указателя.

• к выводу 50 подсоединить красный провод;
• к выводу 15 подсоединить черный провод с полосок черного цвета;
• к выводу 30 прикрепить розовый провод;
• к выводу 30/1 подключить провод коричневого цвета;
• к INT подсоединить провод черного цвета;
• подключить клеммы аккумуляторной батареи и проверить работоспособность всей системы.

Подготовка к регулировке

Прежде чем правильно отрегулировать и прокачать сцепление на грузовиках Камаз 740, 5511 или других, необходимо выполнить следующие действия:

1. Произвести проверку герметичности приводного устройства. Для этого нужно несколько раз выжать педаль сцепления. Наличие серьезной утечки воздуха можно определить на слух, а более слабой — с использованием мыльного раствора. Если из системы уходит тормозная жидкость, это можно определить визуально. При обнаружении проблем в герметичности производится подтяжка комплектующих элементов или замена патрубков.
2. Выполнить диагностику уровня жидкости в расширительном бачке приводного устройства. Объем расходного вещества должен составить около 15-20 мм ниже кромки горловины резервуара. Если требуется, уровень жидкости восполняется. Смешивать расходные материалы от разных производителей при выполнении этой задачи не рекомендуется.
3. Произвести проверку работы оттяжных пружин педали, а также рычага шкива вилки отключения системы.
4. Выполнить затяжку болтов, которые фиксируют пневматическое усилительное устройство СС. Эта процедура выполняется с использованием динамометрического ключа. Момент затяжки должен составить около 90-100 Нм.
5. Слить конденсат, если он имеется, из пневматического гидроусилительного устройства.

Наладка работы фрикциона

Для выполнения задачи потребуется специальное самодельное изделие в виде кусочка проволоки, одна сторона которой должна быть 2 мм и согнута под углом 90 градусов. Толщина стержня не менее 3-4 мм. Такой размер оптимален для контроля зазора между контуром лапок и компонентом отсоединения диска. Регулировка выполняется с использованием гайки пневмоусилительного устройства. Лапки должны быть подведены к кольцу через отверстие, расположенное в верхней части картера.

Регулировать фрикциона нужно так:

1. Гаечным ключом выкручиваются контрагаечные винты.
2. Производится демонтаж стопор и пластин.
3. Каждая гайка ослабляется и отпускается на 5 оборотов, для удобства рекомендуется использовать трещотку. В случае если пятак выступает за поверхность кольца, его необходимо утопить, заранее проверив наличие феродо внизу.
4. При выполнении этой задачи можно поменять и пружинные элементы, если они изношены. Лапки следует выставить так, чтобы они одинаково соприкасались с кольцом.
5. Выполняется проверка биения площади диска. При необходимости производится смазка подшипникового устройства. Регулировочный зазор должен составить около 29-30 мм.

Диагностика, регулировка и прокачивание сцепления КамАЗ

КамАЗ ПГУ привод сцепления

Регулировка сцепления КамАЗ может потребоваться в процессе эксплуатации автомобиля, так как данный узел подвержен серьёзным нагрузкам. Если сцепление «ведет» или «пробуксовывает», если при переключении передач появился посторонний шум и треск — необходимо произвести диагностику и необходимую настройку.

Диагностика и регулировка сцепления КамАЗ включают в себя следующие действия:

1. Визуальный осмотр привода сцепления.
2. Регулировку свободного хода педали сцепления.
3. Регулировку свободного хода муфты выжимного подшипника.
4. Регулировку полного хода толкателя пневмогидроуселителя сцепления.
5. Прокачивание гидросистемы сцепления.

Осмотр и техническое обслуживание привода сцепления

Привод сцепления автомобилей Камаз-5320 включает в себя педаль сцепления с оттяжной пружиной, главный цилиндр, рабочий цилиндр в сборе с пневматическим усилителем, трубопроводы и шланги для подачи рабочей жидкости от главного цилиндра к пневмоусилителю, компенсационный бачок, соединенный шлангом с главным цилиндром привода сцепления. Перед любыми действиями по регулировке сцепления следует произвести осмотр привода:

• Проверить герметичность привода сцепления. Для этого нажимают на педаль сцепления два-три раза. Сильная утечка воздуха обнаруживается на слух, а слабая — с помощью мыльного раствора. Утечку тормозной жидкости проверяют визуально. При обнаружении негерметичности привода ее устраняют подтяжкой или заменой негерметичных элементов.
• Проверить уровень жидкости в компенсационном бачке привода сцепления.

  Жидкость должна быть на 15…20 мм ниже кромки горловины бачка. При необходимости долить жидкость до нужного уровня.

  Смешивать жидкости различных марок не допускается.

• Проверить действие оттяжных пружин педали сцепления и рычага вала вилки выключения сцепления
• Затянуть болты крепления пневматического усилителя привода сцепления.

  Момент затяжки 90… 100 H*м (9…10кгс*м)

• Слить конденсат из пневмогидроусилителя

Если механически привод сцепления исправен — проводятся необходимые регулировки согласно установленным значениям.

Регулировка свободного хода муфты выжимного подшипника

Свободный ход муфты выключения сцепления должен составлять 3,2…4,0 мм, что соответствует свободному ходу рычага вала вилки выключения сцепления 4…5 мм. Свободный ход муфты выключения сцепления проверяют перемещением вручную рычага при предварительно отсоединенной пружине. Регулируют свободный ход рычага вала вилки сферической гайкой толкателя пневмоусилителя, после чего подсоединяют пружину к рычагу.

Регулировка полного хода толкателя ПГУ

Полный ход толкателя пневмоусилителя должен быть не менее 25 мм. При меньшей величине хода не обеспечивается полное выключение сцепления. Полный ход толкателя пневмоусилителя проверяют при нажатии педали сцепления до упора. В случае недостаточного хода толкателя пневмоусилителя еще раз проверяют свободный ход педали сцепления и уровень жидкости в бачке главного цилиндра привода сцепления. При необходимости удаляют воздух из гидросистемы.

Отладка полного хода толкателя усилителя

Перед началом отладки механизма необходимо выяснить длину хода толкателя. Для этого нужно полностью выключить сцепление и замерить ход. Если его значение составляет 25 мм и менее, то сцепление не будет полностью отключаться. Такую проблему водитель заметит сразу по затрудненному включению передач. Для поиска причин неполадки необходимо проверить уровень рабочей жидкости в цилиндре толкателя. Нормативным объемом является значение в 380 куб. см. При недостаточном уровне вещества следует его долить.

Схема гидравлической системы

На примере модели КамАЗ 5511 доливка жидкости выполняется так:

1. Нужно открыть крышку бачка, расположенного на корпусе привода.
2. Долить жидкость до уровня на 15-20 мм ниже кромки горловины.

Второй причиной неудовлетворительной работы усилителя может стать воздух в системе. В таком случае систему привода необходимо прокачать. Эта процедура несколько сложнее.

На КамАЗе 55102 для этого необходимо:

1. Долить жидкость до нормального уровня.
2. Снять с клапана перепуска (установлен на корпусе ПГУ) защитный колпачок, надеть резиновый шланг и опустить его в емкость с жидкостью.
3. Резко продавить до упора педаль сцепления.
4. Открыть клапан на один оборот и нажимать на педаль до прекращения пузырения вещества на выходе из шланга. При этом необходимо постоянно подливать новую жидкость в расходный бачок, не допуская ее падения ниже отметки 40 мм от верхней части бака.
5. Закрыть клапан, снять шланг и вернуть на место колпачок.
6. Долить жидкость до рабочего уровня.
7. Для контроля качества работы необходимо нажать на педаль до упора — ход толкателя не должен быть менее 25 мм.

Техническое обслуживание

Помимо настроек, сцепление автомобилей КамАЗ нуждается в регулярном обслуживании, поскольку это заметно увеличивает срок службы и надежность работы механизма на всех марках КамАЗ.

На примере модели 53215 обслуживание состоит из следующих основных пунктов:

1. Проверка затяжки болтов крепления усилителя в цепи привода сцепления.
2. Контроль за герметичностью гидравлических магистралей. На них не должно быть никаких масляных пятен.
3. Общая проверка исправности деталей педального узла. Все элементы должны быть в целом состоянии и не иметь больших люфтов в соединениях.
4. Контроль наличия смазки в подшипнике муфты и втулке соединения вилки. Для подачи масла в картере сцепления имеются три точки, снабженные пресс-масленками. В них нагнетают масло при помощи шприца.
5. Слив конденсата из корпуса ПГУ.
6. Контроль уровня жидкости в бачке усилителя.

Когда требуется замена сцепления?

Если все выполненные работы не приводят к восстановлению работоспособности механизма сцепления, то это становится одним из сигналов к его замене.

Другими признаками критического износа элементов конструкции являются:

• резкое включение дисков, при этом происходит жесткий рывок автомобиля;
• затрудненное включение всех передач, сопровождаемое характерным треском;
• вялый разгон автомобиля, при этом обороты двигателя явно не соответствуют выбранной передаче и скорости;
• запах горящих накладок при движении.

При появлении таких проблем необходимо как можно скорее прекратить движение и провести ремонт механизма. Дальнейшая эксплуатация автомобиля с неисправными или выгоревшими дисками сцепления приведет к выходу из строя коробки перемены передач.

Техническое обслуживание

Нюансы, которые должен выполнять пользователь для проведения технического обслуживания системы сцепления:

1. Своевременная диагностика затяжки винтов, которые фиксируют усилительное устройство в цепи привода.
2. Мониторинг герметичности гидравлических патрубков. На шлангах не допускаются следы моторной жидкости или другие маслянистые пятна.
3. Диагностика исправности конструктивных элементов педального узла. Все составляющие детали должны быть целыми, большие зазоры в соединениях не допускаются.
4. Проверка уровня смазочного материала в подшипниковом устройстве муфты, а также во втулке, которая соединяет ее с вилкой. Для подачи расходного материала в картере расположены специальные точки, оборудованные масленками. Жидкость нагнетается в них с использованием шприца.
5. Своевременный слив конденсата из корпуса пневматического гидроусилителя.
6. Диагностика наличия жидкости в расширительном бачке и ее добавление.

Когда требуется ремонт или замена сцепления?

Признаки, которые могут указать на неисправность в работе системы сцепления:

• резкая активация дисков СС, что приводит к сильному рывку во время движения;
• сложности при включении скоростей, переключение режимов может сопровождаться нехарактерным звуком или треском;
• слабая динамика и плохой разгон транспортного средства, обороты силового агрегата не соответствуют выбранному режиму движения;
• появление запаха гари во время езды.

Если в работе сцепления появился один из таких признаков, пользователь должен остановить движение и выполнить диагностику с последующим ремонтом. Использование транспортного средства с вышедшими из строя дисками сцепления может стать причиной поломки трансмиссионного агрегата.

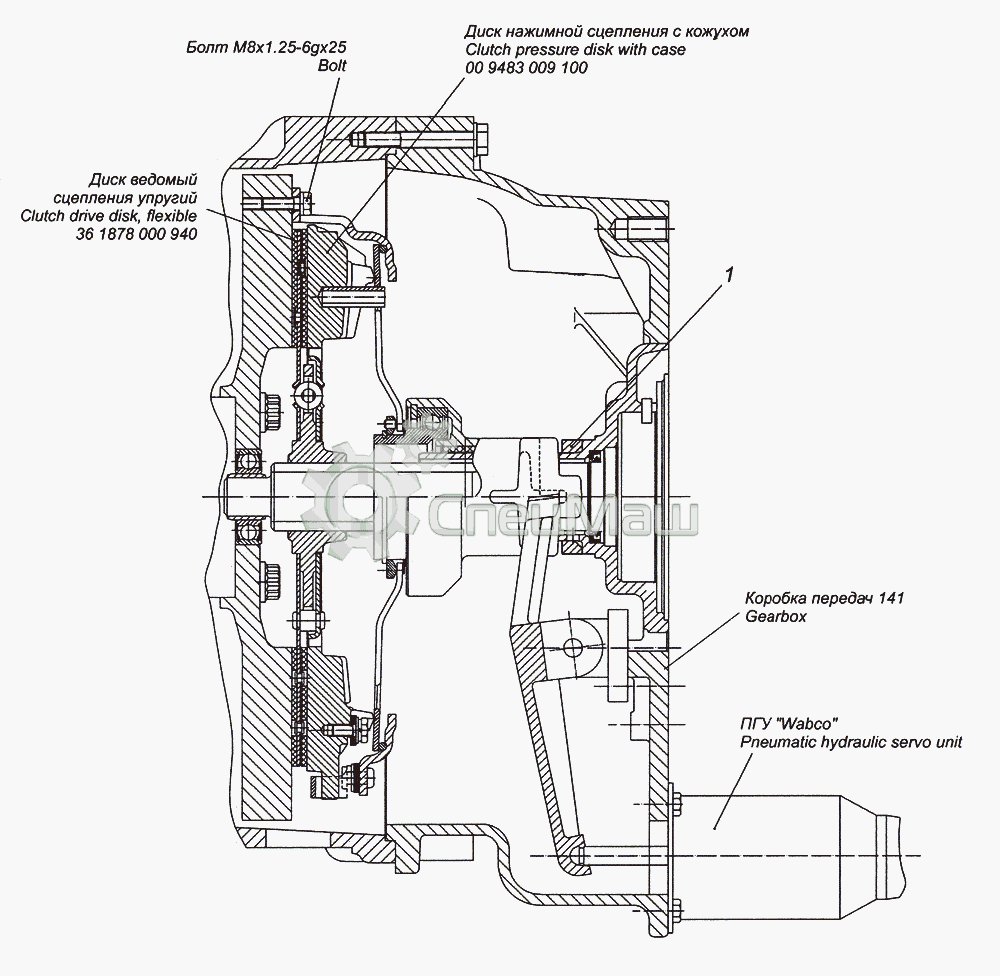

Ремонт ПГУ КамАЗ своими руками

Ремонт КПП

Возможные неисправности и ремонт коробки передач:

1. Неполное включение механизма сцепления. В этом случае рекомендуется отрегулировать зазор сцепления.
2. Проблемы с переключением на вторую, третью или четвертую передачу. Это может быть связано с износом конических колец синхронизатора, штифтов, каретки или стопорных фасок. Чтобы решить эту проблему, необходимо заменить изношенные механизмы на новые.
3. Включение шестерен в делитель со стуками и посторонними шумами. Рекомендуется отрегулировать редуктор давления, заменить изношенный синхронизатор, разобрать клапан и промыть все его детали, необходимо смазать трущиеся поверхности. Причинами появления этой проблемы могут быть:
   • нестабильная работа регулятора давления в системе пневмоуправления;
   • изношенные конические кольца, стопорные фаски, штифты или каретки;
   • отсутствие попадания воздуха в атмосферу при переключении передач;
   • загрязнение дыхательных путей и вентиляционного отверстия.
4. Пока автомобиль находится в движении, трансмиссия отключена. Это может быть связано с неполным зацеплением шестерни, неисправностью фиксатора, износом лапок, вилок и ослаблением прижимных рычагов. В этом случае подтяните все крепления, замените поврежденные детали и отрегулируйте блок управления.
5. Шестерни в комплект не входят. Причина этого может быть в изношенных деталях, разрушении подшипников звездочек промежуточного вала. Рекомендуется отрегулировать привод, подтянуть крепеж и заменить неисправные детали. В некоторых случаях может потребоваться ремонт центральной коробки передач.
