Как повести регулировку клапанов 4216 двигателя ГАЗель

Регулировка компенсаторов УМЗ 4216 ГАЗель Бизнес.

Регулировка компенсаторов УМЗ 4216 ГАЗель Бизнес.

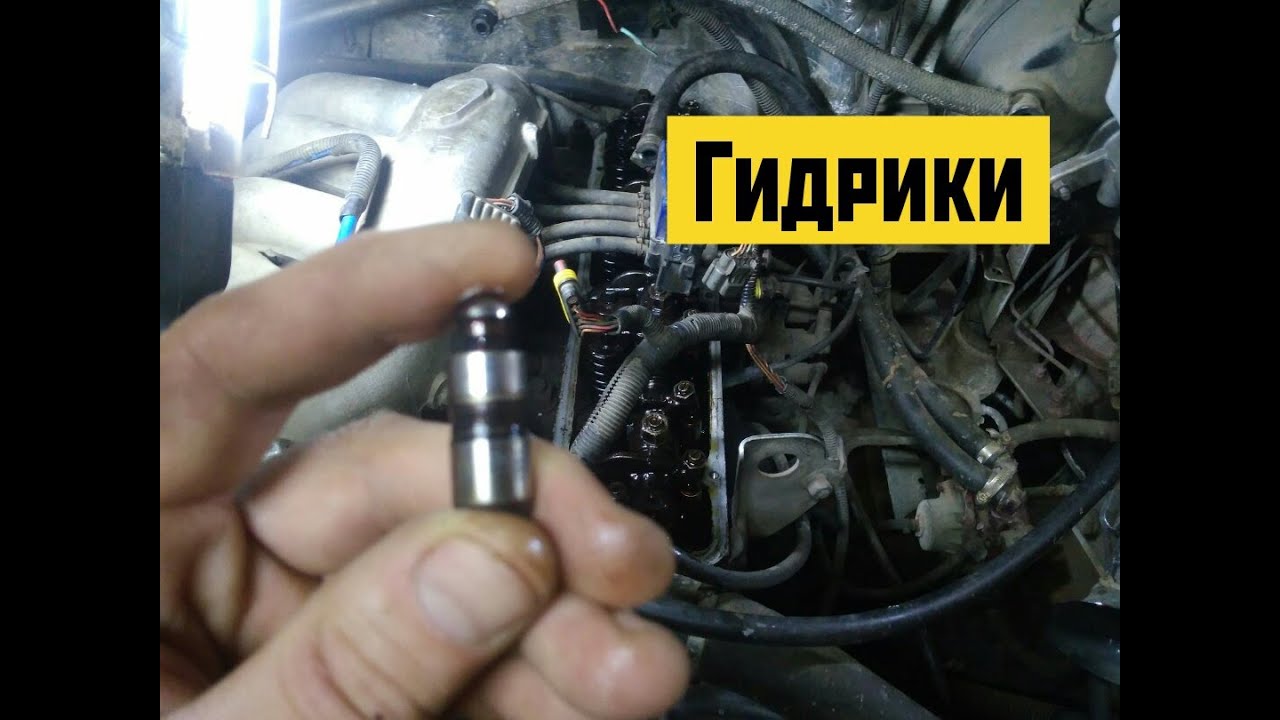

Гидрокомпенсатор.

Обслуживание газораспределительного механизма.

Гидрокомпенсаторы обеспечивают беззазорную кинематическую связь деталей газораспределительного механизма в течение всего срока службы двигателя. Обслуживание механизма заключается в периодическом контроле на работающем двигателе отсутствие резко выделяющихся стуков от работы газораспределительного механизма.

После запуска холодного двигателя возможно появление стука гидрокомпенсаторов клапанов, который должен исчезнуть по мере прогрева двигателя до температуры охлаждающей жидкости плюс 80…90 °С. Если стук не исчезает более чем через 30 минут после достижения указанной температуры, необходимо проверить исправность гидрокомпенсаторов как указано далее.

Стук, появляющийся при пуске холодного двигателя, многократном пуске двигателя (при нескольких неудачных пусках), пуске двигателя после длительной стоянки и исчезающий впоследствии с прогревом двигателя не является неисправностью гидрокомпенсатора. В данный случае причиной стука является попадание воздуха в камеру высокого давления гидрокомпенсатора, что приводит к потере его жёсткости, и работе привода клапанов с ударами.

Для удаления воздуха рекомендуется при работе двигателя в режиме х.х. выполнить следующие действия:

• запустить и прогреть двигатель до рабочей температуры. На 3-4 минут установить режим работы двигателя на постоянной частоте вращения 2500 об/мин или на изменяющемся интервале частот вращения 2000…3000 об/мин, затем в течение 15…30 секунд прослушать работу двигателя на холостом ходу 800±50 об/мин. Стук должен прекратиться;
• если стук не прекратился, повторить цикл до 5 раз;
• в случае, если стук не прекратился после проведения вышеуказанных работ, отработать ещё 15 минут на частоте вращения 2000…3000 об/мин, затем 15…30 секунд прослушать работу двигателя на холостом ходу.

В случае если стук не устранился после 5 циклов плюс 15 минут работы двигателя, необходимо произвести регулировку клапанного механизма, для чего:

• Снять крышку клапанов
• Установить поршень первого цилиндра в ВМТ.
• Ослабить контргайку и вывернуть регулировочный винт до появления зазора на 1, 2, 4, 6 клапанах.
• Плавно поворачивая регулировочный винт по часовой стрелке выбрать зазор.
• Повернуть регулировочный винт по часовой стрелке на 1,5 оборота (что соответствует ходу 1,5 мм) и затянуть контргайку.
• Установить поршень четвертого цилиндра в ВМТ.
• Ослабить контргайку и вывернуть регулировочный винт до появления зазора на 3, 5, 7, 8 клапанах.
• Плавно поворачивая регулировочный винт по часовой стрелке выбрать зазор.
• Повернуть регулировочный винт по часовой стрелке на 1,5 оборота (1,5 мм) и затянуть контргайку.
• Установить крышку клапанов.
• Запустить двигатель.

В случае если стук не устранился после регулировки клапанного механизма, необходимо выполнить следующие работы:

• при помощи стетоскопа (или другого прибора, усиливающего звук) локализовать источник стука;
• снять крышку клапанов;
• проворачивая распределительный вал установить поршень первого цилиндра в ВМТ.

В этом положении проверить гидрокомпенсаторы на 1, 2, 4 и 6 клапанах посредством приложения усилия на регулировочный винт по оси перемещения.

проворачивая распределительный вал установить поршень четвертого цилиндра в ВМТ. В этом положении проверить гидрокомпенсаторы на 3, 5, 7 и 8 клапанах посредством приложения усилия на регулировочный винт по оси перемещения.

а) упругая эластичность при кратковременном приложении усилия около 10 Н (1 кгс) свидетельствует о наличии воздуха в камере высокого давления компенсатора;

б) появление зазора между рабочим торцом гидрокомпенсатора и кулачком при приложении нагрузки около 20…30 Н (2…3 кгс) на время 10…15 сек и исчезновении после снятия нагрузки, свидетельствует о негерметичности обратного клапана гидрокомпенсатора или износе плунжерной пары;

в) наличие зазора между носиком коромысла и клапаном свидетельствует о подклинивании гидрокомпенсатора;

заменить гидрокомпенсаторы, имеющие вышеуказанные признаки.

При отсутствии перечисленных замечаний демонтировать ось коромысел, извлечь все гидрокомпенсаторы из штанг и проверить внешний вид гидрокомпенсаторов, сферу регулировочного винта на наличие грубых царапин, трещин, следов износа, посторонних частиц, загрязнения. Проверить подачу масла к гидрокомпенсаторам, приработку на торце гидрокомпенсатора.

Детали, имеющие неустранимые дефекты – заменить.

голоса

Рейтинг статьи

УАЗ : регулировка клапанов

Почти по науке отрегулировал клапана по метке на шкиве. Забавно так — ничего не стучит, не гремит. Разницы со способом «только по трамблеру» на слух нет.

Напоминаю: на наших двигателях (417, 421) порядок работы цилиндров 1-2-4-3. Соответственно клапана (а их 2 на цилиндр — впускной и выпускной) в такой последовательности и надо регулировать. Кстати не обязательно начинать именно с первого, можно и 2-4-3-1 и 4-3-1-2 и 3-1-2-4. Но для простоты пишу, начиная с первого

Способ 1: по метке на шкиву. Особенно актуально для тех, у кого «кривой стартер» (ну кочерга длинная — заводная ручка) вставляется после лифтовок и прочих доработок. Ну а если не подходит, то всё равно способ работает

Способ 2: только по трамблеру. Тут нужен навык. Но после нескольких тренировок всё нормально получается.

Причины изменения величины зазора в клапанной системе

Следует отметить, что регулировка заключается в установлении определенного фиксированного промежутка между коромыслом и клапаном. Его величина может довольно быстро изменяться. Причинами таких нежелательных отклонений считаются следующие неполадки:

• выход из строя коленчатого вала;
• неправильный момент срабатывания кулачков в газораспределительном механизме;
• нарушение целостности блока цилиндров.

Кроме перечисленных неисправностей двигателя, причиной плавающего зазора может являться поведение водителя за рулем Газели. Чрезвычайно агрессивное вождение, выражаемое ускоренным спуском сцепления, например, способно привести к преждевременному износу функциональных узлов.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Долговечность и надежность работы отремонтированного двигателя УМЗ-421 в значительной мере зависит от его регулировки после сборки, обкатки в холодном и горячем режимах и режима его работы на автомобиле в первую тысячу километров пробега после ремонта.

Регулировка зазоров клапанов, холодная и горячая обкатка двигателя УМЗ-421 после ремонта.

После сборки двигателя УМЗ-421 необходимо отрегулировать зазоры между клапанами и коромыслами и произвести установку угла опережения зажигания. Величина зазора между клапаном и коромыслом должна быть : для впускных клапанов 1-го и 4-го цилиндров — 0.3-0.35 мм, для остальных клапанов 0.35-0.4 мм.

Регулировка зазоров клапанов двигателя УМЗ-421.

Установить поршень первого цилиндра в ВМТ при такте сжатия, при этом вторая метка на шкиве-демпфере коленчатого вала по ходу вращения коленчатого вала должна совместиться с меткой-штифтом на крышке распределительных шестерен.

С помощью щупа установить зазор между коромыслами и 1, 2, 4, 6 клапанами и затянуть контргайки регулировочных болтов. Провернуть коленчатый вал на один оборот и отрегулировать зазоры между коромыслами и 3, 5, 7, 8 клапанами.

Установка угла опережения зажигания двигателя УМЗ-421.

Установить поршень первого цилиндра вблизи ВМТ при такте сжатия так, чтобы первая метка на шкиве-демпфере коленчатого вала совместилась со штифтом на крышке распределительных шестерен.

Подготовка к регулировке клапанов УМЗ 4216

Для того, чтобы правильно регулировать клапаны УМЗ 4216, необходимо в первую очередь правильно подготовить мотор. Перед началом процедуры следует убедиться, что двигатель полностью остыл и отключен от питания.

Далее, следует подготовить все инструменты и материалы, которые понадобятся в процессе работы. Это может включать в себя необходимые ключи, отвертки, щупы, а также масло и фильтры для замены или проверки.

Перед началом работы также следует убедиться, что все детали двигателя находятся в исправном состоянии и не требуют ремонта. Если в процессе подготовки вы обнаружите какие-либо неисправности, необходимо устранить их до начала работы со своевременными ремонтными мероприятиями.

Если вы не уверены в своих навыках и опыте работы с двигателем, рекомендуется обратиться к профессионалам. Неправильно выполненная регулировка клапанов может привести к серьезным проблемам с двигателем.

Для чего нужно регулировать клапаны

Если вдруг появляется посторонний шум при работе двигателя, то, скорее всего, придется проверять двигатель или клапаны. Диагностика Газели:

1. Лучше всего ревизию сделать с помощью стетоскопа, подойдет для этого случая модель К-69М ГАРО.
2. Двигатель газели при этом должен быть прогрет, и проверять нужно при различной частоте вращения коленвала.
3. Придется внимательно прислушиваться на самой маленькой частоте вращения, потом на средней, начиная с распределительного механизма, а затем проверяя работу клапанов (750-1000 мин.-1).

Звуки от поврежденных клапанов слышны лучше всего в том месте, где находится головка, над местами их расположения.

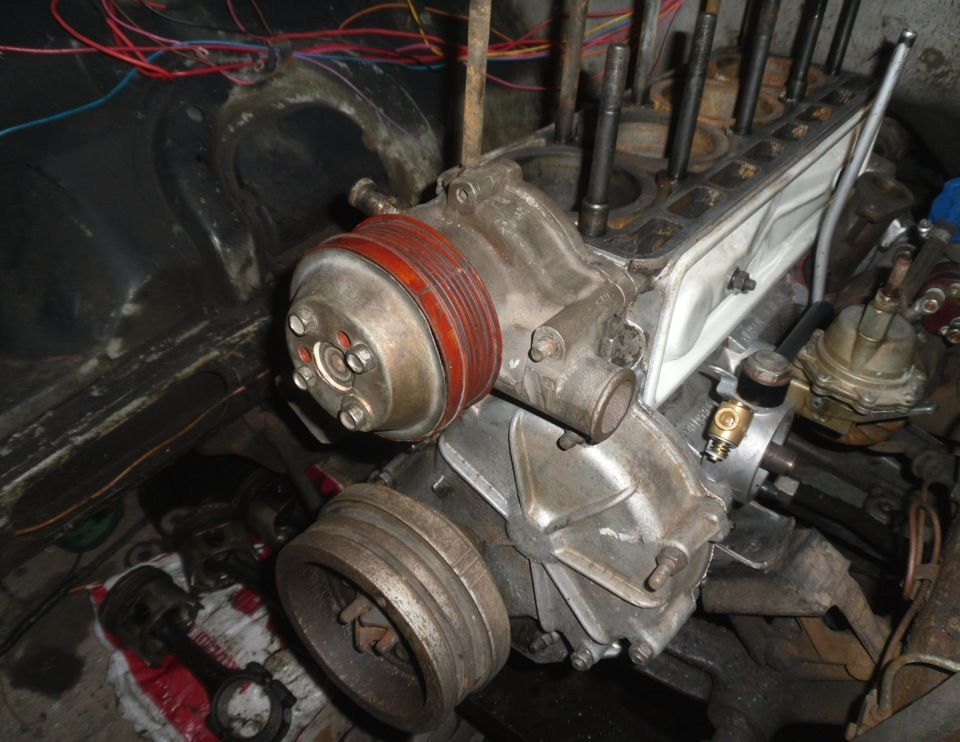

Разобранный двигатель 4216

Но если звуки слишком громкие и идут они от клапанов или толкателей или если частота вращения коленвала увеличивается, а эти звуки сливаются в общий гул, то двигатель находится в порядке.

Необходима регулировка клапанов Газель 4216, если они периодически стучат, то проявляясь, то исчезая, если резко менять частоту вращения коленчатого вала.

Регулировка клапанов Газели 4216

Как выполнить регулировку клапанов после разборки блока

Двигатель после и полной разборки обязательно нужно регулировать повторно, то же относится и к работе клапанов. Принцип настройки зазора остается идентичный, только необходимо прежде всего провести комплексное обслуживание мотора, то есть сделать обкатку хотя бы в 50-60 км. Не следует обращать внимания на то, что клапаны в этот период будут не отрегулированы.

И конечно же, регулировка выполняется только в полностью исправном двигателе. Если там не работает одна из свечей или стучит шатун из-за разболтанного пальца — все это нужно исправлять в обязательном порядке. Далее выполняется регулировка по вышеуказанному алгоритму.

Клапана двигателя 4216 для Газели

• неисправности коленчатого вала;
• проблемы с газораспределительным механизмом (неправильный момент срабатывания кулачков);
• механическое повреждение блока цилиндров;
• слишком агрессивное вождение (быстрый спуск сцепления, из-за чего изнашивается в том числе коленчатый вал).

В Газели инжекторного типа (то есть без карбюратора, а с системой прямого впрыска) принцип регулировки клапанов аналогичный, только ресивер снимать не потребуется. В этом случае достаточно просто снять клапанную крышку, за которой и скрывается доступ к необходимым затяжным гайкам.

Готовый к установке на Газель двигатель умз 4216

Зазоры регулируем на холодном (15-20°С) двигателе.

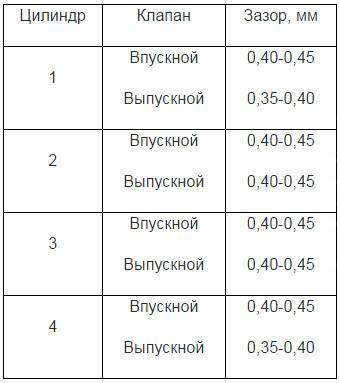

Величины зазоров должны быть для выпускных клапанов первого и четвертого цилиндров (крайние клапаны) – 0,30-0,35 мм. Для всех остальных клапанов – 0,35-0,40 мм.

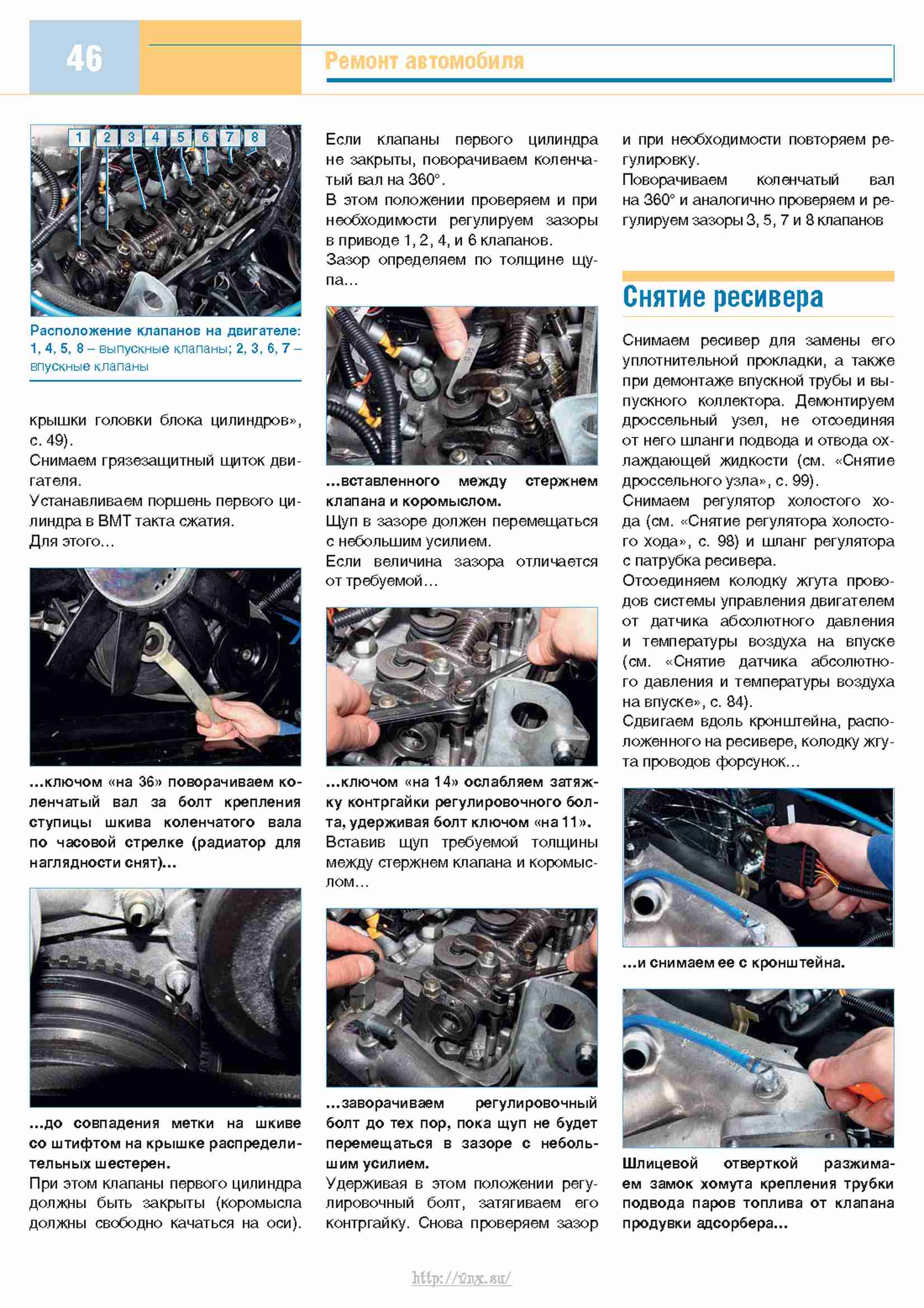

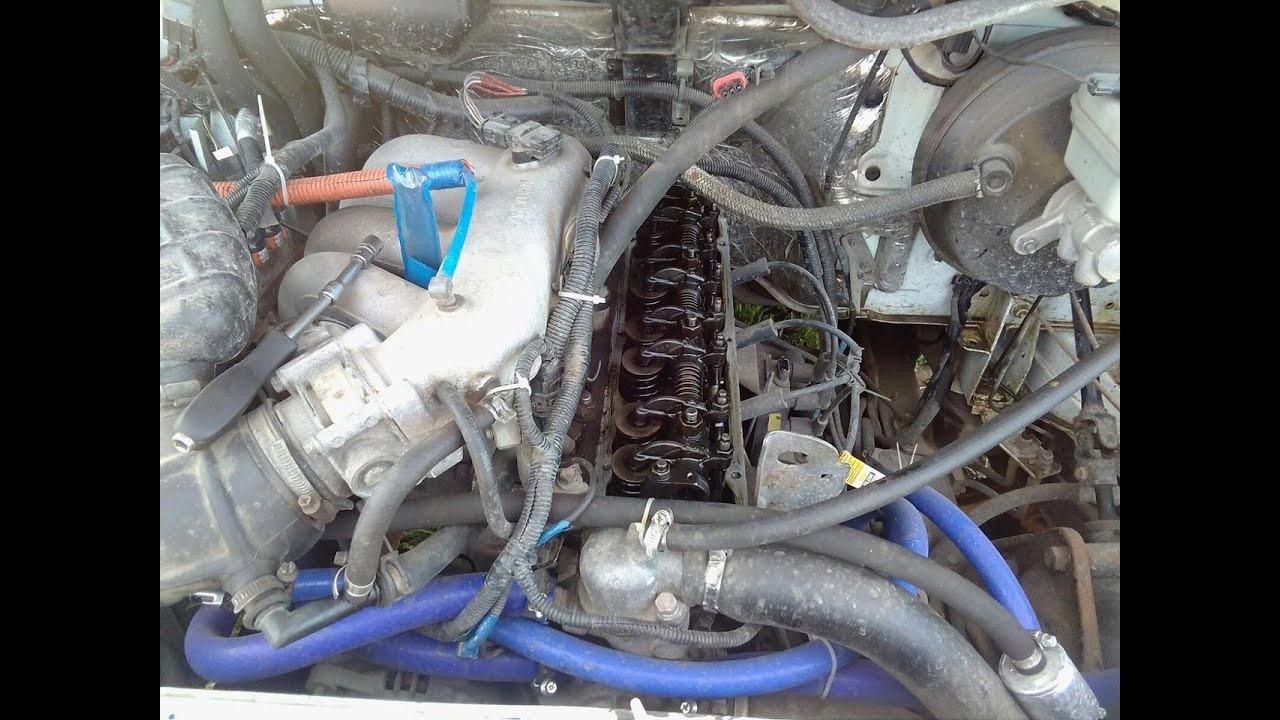

Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).
Головкой или ключом «на 36» поворачиваем коленчатый вал за болт крепления шкива-демпфера по часовой стрелке (вид спереди)…

Если клапаны не закрылись (такт выпуска), поворачиваем коленчатый вал еще на один оборот. Набором щупов проверяем зазоры в приводе клапанов первого цилиндра.

Ключом «на 14» отпускаем контргайку регулировочного винта и на один-два оборота отворачиваем регулировочный винт. Между стержнем клапана и коромыслом вставляем щуп. Заворачиваем регулировочный винт до тех пор, пока щуп не будет двигаться в зазоре с небольшим усилием.

Выставив зазор, удерживаем регулировочный винт, затягиваем контргайку (при этом зазор несколько уменьшится) и вновь проверяем зазор. Регулируем зазоры обоих клапанов первого цилиндра.

Вместо отвертки регулировочный винт можно удерживать ключом «на 11».

Поворачивая коленчатый вал по часовой стрелке каждый раз на 180° (полоборота), регулируем зазоры в приводе клапанов остальных цилиндров согласно порядку их работы, т.е. 1-2-4-3
Устанавливаем крышку головки блока цилиндров с прокладкой.

Покажем как своими силами произвести регулировку клапанов в двигателе УМЗ 4216 с гидрокомпенсаторами на автомобиле Газель Бизнес. Отцепляем всё лишнее, снимаем клапанную крышку. Установили метку:

На данном двигатели клапана не освобождаются, они у нас всегда в зажатом положении. Как нам определить с какого цилиндра начать настройку. Для этого мы берём какую нибудь ровную планку. Ставим её между третьим и четвёртым клапаном и видим куда у нас идёт наклон. По этому наклону мы можем определить, зажат или не зажат клапан. Т.е. если у нас наклон идёт в сторону четвёртого клапана, это значит что четвёртый клапан у нас сейчас ослабленный, а “нажат” третий клапан. Это нам говорит о том, что настройки начинаются с первого цилиндра.

Значит настраиваем первый, второй клапан, затем четвёртый. Как происходит настройка клапанов, сначала срываем гайку:

Затем выкручиваем болт, до того момента как на него перестанет давить гидрокомпенсатор. Как только это происходит, мы делаем на выпускных клапан один полный оборот, на впускных клапанах полтора оборота. Хотя в методичках пишут, что на всех клапанах необходимо делать, два, два с половиной оборота. Но как показала практика, когда делаешь 2.5 оборота, особенно когда машина эксплуатируется на газу, сёдла клапанов начинают подгорать и в итоге гидрокомпенсатор не может компенсировать это нажатие, начинать прогорать клапан.

Видео регулировка клапанов на двигателе УМЗ 4216 с гидрокомпенсаторами в Газель Бизнес:

Резерв видео по регулировка клапанов в Газель Бизнес с двигателем УМЗ 4216:

По идеи регулировать клапана на двигателе с гидрокомпенсаторами не нужно. Но после такой регулировки двигатель работает значительно тише и мягче. Тем у кого стоит газ, это делать просто необходимо. После какого пробега рекомендуется регулировать клапана? Всё зависит от стиля езды, топлива. Кто то без особых проблем сможет проехать 70 тыс. км., а у других уже на 40 тысячах подгорает сёдла и клапан проваливается.

ГАЗ 31 2002, 92 л. с. — самостоятельный ремонт

Комментарии 12

Спасибо, пригодилось. В книге за 4 оборота по 180′ регулировка проводится, а тут оказывается и за 2 можно ))

палец вверх обеими руками! Настроил так клапан, мотор шепчет просто=) два дня ездил без магнитафона=)) слушал мотор!=))

так же на ЗМЗ выставлял кода собирал движки все там так делают и на 511 и на 513

Последний раз по этой схеме регулировал клапана. 4000 км уже проехал, полёт нормальный! Езжу на газу и 95-м.

Это интересно: Замена сальника заднего моста Газель

вот и я ездил после такой регулировки все норм.

Явно это не по книге. Соглашусь, что надо ей пользоваться, но не совсем доверять, т.к. лишь тогда смог выставить клапана до состояния шелеста, когда уменьшил ВСЕ значения на 0,05, НО все же я делал по книге, то есть после настройки клапанов КАЖДОГО поршня прокручивал коленвал на 180. Вот в этом я не согласен, т.к. пробовал и по два поршня сразу настраивать, но надо по одному в обязательном порядке!

все может быть, но я делал по этой схеме, все работало на ура, клапанов не было слышно.)))

Явно это не по книге. Соглашусь, что надо ей пользоваться, но не совсем доверять, т.к. лишь тогда смог выставить клапана до состояния шелеста, когда уменьшил ВСЕ значения на 0,05, НО все же я делал по книге, то есть после настройки клапанов КАЖДОГО поршня прокручивал коленвал на 180. Вот в этом я не согласен, т.к. пробовал и по два поршня сразу настраивать, но надо по одному в обязательном порядке!

По книге! В мурзилке прилагаемой к машине, есть этот способ!

У меня не было написано в книге.

Регулировал буквально месяц назад, поэтому ошибиться не мог) Не факт, что книги одинаковые)

Регулировка клапанов УАЗ

Периодичность регулировки клапанов

Периодичность, с которой должна производиться регулировка клапанов УАЗ составляет 30-40 тысяч километров пробега. После проведения регулировочных работ двигатель начинает работать более равномерно, возрастает приёмистость. Это связано с тем, что увеличивается период открытия клапанов, подача топлива в камеру сгорания и выброс отработавших газов становится равномерным во всех цилиндрах, снижается сопротивление, с которым топливо поступает в камеру сгорания, это повышает коэффициент полезного действия двигателя, что естественно влияет на увеличение мощности.

Зазоры регулировки клапанов

Зазоры между штоком клапана и коромыслом должны соответствовать на впускных клапанах0.35 мм, на выпускных 0.40мм. Регулировка производится на холодном двигателе.

Как определить ВМТ в момент сжатия

Регулировка клапанов УАЗ, начинается с первого цилиндра, для этого выставляем поршень в положении верхней мёртвой точки в момент сжатия топлива в камере сгорания. Как удобнее всего определить это положение, На шкиве привода генератора и помпы, расположенном на коленчатом валу имеется риска, которую необходимо совместить со штифтом расположенном на передней крышке двигателя. Но этого не достаточно.Потому что данное положение соответствует также и нахождению поршня в ВМТ в момент выброса отработавших газов. Поэтому определиться можно по трамблёру, бегунок должен быть расположен под контактом провода первого цилиндра.

При включённом зажигании на свече первого цилиндра проскочит искра. Определить положение поршня в ВМТ в момент сжатия можно и простым дедовским способом. Для этого необходимо вывернуть свечу и заткнуть отверстие пробкой сделанной из бумаги. При подведении поршня в ВМТ пробку выбьет. Использовав один из этих способов мы, определяем момент сжатия топлива, а точное положение ВМТ определяем при помощи метки на шкиву.

Рекомендации по уходу за системой клапанов

Регулярно проводите проверку клапанов и их состояния

Для того чтобы система клапанов работала корректно и не приводила к возникновению дорогостоящих поломок, рекомендуется проводить регулярную проверку ее состояния. Это позволит не только своевременно обнаружить возможные неисправности, но и предотвратить серьезные проблемы и поломки в будущем.

Проводите чистку системы клапанов

Чистка системы клапанов является обязательной процедурой для того, чтобы вывести из нее накопившиеся загрязнения и восстановить ее нормальную работу. С этой целью можно использовать специальные моющие средства, которые эффективно отчищают и пропускают через нее газ.

Следите за уровнем масла в двигателе

Недостаточный уровень масла в двигателе может привести к износу системы клапанов и неправильному ее функционированию. Поэтому рекомендуется периодически проверять уровень масла и доливать его при необходимости.

Обращайтесь к профессиональным мастерам для ремонта и замены деталей

В случае серьезных неисправностей, связанных с системой клапанов, рекомендуется не пытаться самостоятельно проводить ремонт и замену деталей. Лучше обратиться к профессиональным мастерам, которые быстро и эффективно решат проблему, а также продлят срок службы системы.

УМЗ 4216 регулировка клапанов

УМЗ 4216 регулировка клапанов напомнит о необходимости своего проведения регулировки, образованием в моторном отсеке автомобиля характерного клацающего, металлического звука, который и является первым сигналом к тому, что клапана нужно отрегулировать, в связи с нарушением необходимого зазора.

УМЗ 4216 регулировка клапанов

Конечно, перед началом работы не лишним занятием будет ознакомление с самой техникой регулировки клапанов УМЗ 4216, информацию о которой можно почерпнуть в технической документации данной марки автомобиля. Для выполнения работы Вам, в обязательном порядке, понадобятся некоторые гаечные ключи, один из которых должен быть на 36”. Он будет необходим при повороте коленного вала двигателя машины, в процессе регулировки клапанов УМЗ 4216.

Затем, нужно снять крышку клапанов, открутив болты

Заодно обратите свое внимание на состояние прокладки под крышкой. В случае необходимости замените ее

Если автомобиль УМЗ 4216 оборудован инжекторной системой впрыска топлива, получить доступ к клапанам Вам будет проще, так, как при этом не придется снимать ресивер. Необходимо, также, для удобства, отсоединить шланги и части мешающей электропроводки.

Затем выставьте положение коленного вала. Метка на звездочке коленвала должна совпасть с меткой на шпонке, установленной рядом с приводом вентилятора. При помощи ключа на 36” выставьте коленвал, чтобы метки совпали. Говоря о последовательности регулировки клапанов УМЗ 4216, сначала выставляются клапана 1246. После этого, нужно провернуть коленвал, и отрегулировать клапана 3578. Зазор должен быть, на горячем двигателе – 0,3, на холодном – 0,35-0,4. По окончании регулировки клапанов УМЗ 4216 установите клапанную крышку на предназначенное место и заведите двигатель автомобиля, с целью проверки его работы. При правильной регулировке всяческий посторонний звук из моторного отсека должен пропасть.

Регулировка без гидрокомпенсаторов

До 2009 года на автомобиль Газель устанавливался двигатель УМЗ 4216 без гидрокомпенсаторов, по конструкции газораспределительного механизма практически ничем не отличающийся от ранее созданного карбюраторного двигателя УМЗ 100 (народное название «сотка»).

С началом выпуска автомобилей Газель бизнес, двигатель «сотку» модернизировали, установили инжектор, и сальник «набивку» заменили резиновым стандартным. Кроме этого, с установленным катализатором, автомобиль стал принадлежать классу Евро-3. Регулировка тепловых зазоров клапанов УМЗ 4216 выполняется по инструкции завода изготовителя, аналогично технологии, выполняемой на Газели «сотка».

Периодичность регулировки на ДВС рекомендуется проводить каждые 10000 км пробега. Если автомобиль обслуживается постоянно у одного специалиста, регулирующего зазоры, то по его рекомендации интервал пробега между настройкой может быть увеличен до 20000 км.

Как выполнить регулировку клапанов после разборки блока

Двигатель после капитального ремонта и полной разборки обязательно нужно регулировать повторно, то же относится и к работе клапанов. Принцип настройки зазора остается идентичный, только необходимо прежде всего провести комплексное обслуживание мотора, то есть сделать обкатку хотя бы в 50-60 км. Не следует обращать внимания на то, что клапаны в этот период будут не отрегулированы.

Проезд необходим для того, чтобы масло попало во все отделы двигателя, прокладки расправились, а сами клапаны уселись, как говорят мастера по ремонту.

И конечно же, регулировка выполняется только в полностью исправном двигателе. Если там не работает одна из свечей или стучит шатун из-за разболтанного пальца — все это нужно исправлять в обязательном порядке. Далее выполняется регулировка по вышеуказанному алгоритму.

Если же зазор довольно быстро сбивается, то причины этого могут быть следующие:

• неисправности коленчатого вала;
• проблемы с газораспределительным механизмом (неправильный момент срабатывания кулачков);
• механическое повреждение блока цилиндров;
• слишком агрессивное вождение (быстрый спуск сцепления, из-за чего изнашивается в том числе коленчатый вал).

В Газели инжекторного типа (то есть без карбюратора, а с системой прямого впрыска) принцип регулировки клапанов аналогичный, только ресивер снимать не потребуется. В этом случае достаточно просто снять клапанную крышку, за которой и скрывается доступ к необходимым затяжным гайкам.

Правда, такие УМЗ-4216 сейчас встречаются достаточно редко, так как производитель выпускал данные автомобили ограниченными партиями. Специалисты после выполнения регулировки клапанов рекомендуют заменять и прокладку клапанной крышки. Ту, что устанавливают непосредственно на заводе, можно сразу выбросить — ее качество, как и долговечность, оставляет желать лучшего.

Без применения щупа отрегулировать зазор достаточно сложно. Можно воспользоваться специальной рейкой, но ее толщина должна быть четко установленной именно на 0,35 мм. Выполнять регулировку «на горячую» не рекомендуется — допущение малейшей ошибки выльется в значительные нарушения в работе мотора, а то и приведет к выходу его из строя. Особенно от этого страдают сами клапаны, которые через несколько сотен километров просто прогорают.

Регулировка клапанов УМЗ 4216 — инструкция по настройке

Двигатели Ульяновского моторного завода отличаются простой и надежной конструкцией, которая позволяет некоторые ремонтные операции проводить самостоятельно. Распространенной причиной их неисправности может стать неточность зазоров в клапанном механизме. При наличии некоторых технических навыков регулировку клапанов УМЗ 4216 можно производить вручную.

Настройка механизма на ГАЗе

Элементы газораспределительного механизма (ГРМ) при включенном двигателе испытывают постоянное воздействие от газов, следствием чего становится изменение зазоров:

• при их увеличении ухудшается наполнение цилиндра смесью газов;
• уменьшение зазора приводит к его перегреву.

В обоих случаях:

• возрастает расход топлива и масла;
• снижается ресурс работы установки.

О необходимости регулировки клапана предупреждает ряд признаков:

• появляется лязгающий звук;
• ГАЗ глохнет через небольшие промежутки.

Несомненно, регулировка клапанов на автомобиле требует:

• четкого соблюдения последовательности действий;
• наличия комплекта щупов и разных ключей;
• предварительного охлаждения двигателя.

Регулировка зазора на клапанах производится следующим образом:

Регулировка клапана УМЗ-4216

• ключом на 10 откручивается и снимается клапанная крышка, прокладку которой одновременно можно заменить;
• для удобства действий отсоединяются элементы электропроводки;
• коленчатый вал проворачивается по часовой стрелке ключом на 36;
• щупом измеряется зазор;
• его настройка производится поворотом затяжных гаек ключом на 14;
• первыми регулируются клапана 1, 2, 4, 6 – установкой зазора в диапазоне 0,35-0,4;
• после полного поворота коленвала устанавливаются — 3, 5, 7, 8;
• клапанная крышка устанавливается на место, а ГАЗ проверяется на наличие постороннего звука.

Если настройка выполнена правильно, всякий посторонний шум в силовой установке исчезнет.

Настройка после разборки блока

Цель обкатки ГАЗа состоит в том, чтобы:

• масло распределилось по отделам двигателя;
• уселись прокладки;
• была проверена работа свечей или шатунного механизма.

Упорный фланец распределительного вала ГРМ двигателя УМЗ-4216

Если результаты обкатки свидетельствуют о полной исправности двигателя, можно выполнить регулировку клапанов. Если настройки сбиваются, причина может заключаться:

• в проблемах с коленвалом;
• неисправности ГРМ;

повреждениях в блоке цилиндров;
неумелом вождении.

Регулировка не требуется для тех автомобилей, двигатели которых оборудованы гидрокомпенсатором.

Регулировка зазоров клапанов двигателя УМЗ-4216

Технические особенности

Как отрегулировать клапана на 4216 двигателе Газели? На самом деле, эта работа не сложна

Но важно все сделать правильно. Для этого нужно знать признаки неправильной настройки клапанов и некоторые особенности 4216 двигателя

Основным признаком неисправности является повышенная шумность мотора и пропуски в работе цилиндров. При этом будут слышны ритмичные, достаточно звонкие стуки.

Также вместе с этим может наблюдаться повышенный расход топлива и/или троение двигателя. Все это говорит о необходимости отрегулировать клапана.

При этом нужно учесть, что рабочий ход цилиндров 1-2-4-3. Не забудьте, что зазоры в выпускных клапанах 1 и 4 цилиндра будут примерно на 0,5 мм меньше.

Шаг 3: Регулируйте клапаны поочередно

Когда вы нашли необходимую громкость холостого хода, перейдите к настройке каждого клапана по очереди. Это делается следующим образом:

1. Пометьте каждый клапан номером или буквой, чтобы исключить ошибки при настройке.
2. Поверните коленчатый вал в нужное положение, чтобы клапан, который вы будете настраивать, был закрыт.
3. С помощью щупа меряем регулировочный зазор.
4. Если зазор больше или меньше, чем нужно, используйте ключ для регулировки.
5. Повторите эту процедуру для каждого клапана.

При регулировке клапанов желательно применять одинаковый подход, чтобы избежать различий в глубине установки клапанов. Для более точной настройки клапанов убедительно следует использовать направляющие линейки.

Подготовительные действия

Настройка клапанов довольно сложная и ответственная работа. Поэтому перед этим действием обязательно нужно подготовить автомобиль.

Для начала нужно надежно закрепить машину. Помимо ручного тормоза нужно использовать еще и противооткатные упоры. Далее оставляем Газель на несколько часов. Это нужно для того, чтобы двигатель как следует остыл. Более конкретно время нужно рассчитывать исходя из температурных условий.

После этого отсоединяются клеммы с аккумулятора. Снимается воздушный фильтр. Тут придется повозиться. Начинать работу следует со снятия крышки воздухана, после чего откручиваются гайки крепления. Демонтируется шланг вакуумного распределителя зажигания и патрубок сапуна. От карбюратора нужно отсоединить тяги дроссельной и воздушных заслонок, иначе они будут мешать. Откручивается клапанная крышка. На этом предварительный этап завершается.
