Самые популярные модели китайских мотоблоков Зубр: дизельные, технические характеристики, навесное

Инструкция по эксплуатации

Инструкция к эксплуатации обязательно присутствует в комплектации и содержит следующую информацию:

• Устройство мотоблока с описаниями и чертежами.
• Технические характеристики.
• Пуск и обкатка.

Первый запуск

Совершив первый запуск мотоблока, необходимо обкатать двигатель, чтобы притерлись мелкие детали. Работать следует начиная с малых нагрузок на протяжении 5-20 часов, без дополнительного навесного оборудования.

Техническое обслуживание

Техническое обслуживание машины включает:

• замена масла;
• ежедневный уход (проверка крепежей, уровня масла и топлива, очистка от загрязнений и смазка всех узлов);
• техосмотр раз в месяц;
• проведение диагностики в сервисном центре.

В бензиновых двигателях следует использовать только моторные масла классов SE, SF, SG, бензин АИ-92. Для дизельных двигателей требуется масло класса СА, СВ, СС, СD и качественное дизельное топливо.

Масло SE Масло SF Масло SG

По окончании полевых работ проводят консервацию мотоблока, а именно: очищают его от загрязнений, сушат, сливают масло и топливо, смазывают детали, чтобы не формировалась коррозия, накрывают и ставят в сухое место.

Основные неисправности и способы их устранения

Мотоблок не заводится:

• свеча зажигания могла: сгореть, подмокнуть, закоптиться, а также может быть не выставлен зазор — в первом и втором случае свечу надо заменить, копоть необходимо почистить, а зазор отрегулировать.
• забился фильтр – произведите его замену;
• топливо отсутствует, либо не проходит. Проверьте топливопровод, если причина в нем — замените шланги и очистите карбюратор (бензиновые модели);
• магнето сгорело или клинит лопастями маховика — поможет замена и регулировка.

Сильно греется мотор:

• недостаточно масла или его низкий уровень;
• загрязнилась вентиляция или двигатель;
• в глушитель попал посторонний предмет.

Пропала искра — очистите от грязи и нагара колпачок свечи.

Если мотоблок сильно вибрирует, то это является сигналом о неправильной установке фрез, их повреждении или ослаблении крепежных деталей.

Дизельные мотоблоки

Мотоблок Зубр PS-Q74

Моторизированное устройство оснащено четырехтактным мотором с аэроохлаждением. Мощность двигателя составляет 4 лошадиные силы.

Мотоблок Зубр PS-Q74

Этой мощности вполне достаточно для небольших земельных угодий, а компактные размеры мотоблока позволяют эксплуатировать его и в условиях теплицы. Двигатель запускается от ручного стартера. Механическая коробка передач обеспечивает 2 скорости вперед и 2 реверса. Руль регулируется в различных плоскостях.

Характеристики

Страна производителя	КНР
Вид топлива	дизельное
Марка двигателя	CH170F
Охлаждение	воздушное
Система запуска	ручная
Мощность двигателя, л.с.	4.5
Топливо, л	4.5
Масло, л	1.2
Тип привода	Ременная передача
Кол-во передач	2 вперед/ 2 назад
Ширина обработки, мм	220-600
Глубина обработки, мм	180-280
Регулировка руля, вправо/влево	есть
Размер шин	4.00-7
Маса, кг	110
Размеры, д*ш*в	1430*520*820

Мотоблок Зубр HT-105

Устройство применяется для всевозможных полевых работ. Производительность четырехтактной силовой установки с аэрозащитой — 6 л.с.

Мотоблок Зубр HT-105

Механическая КПП обеспечивает три скорости: 2 вперед и 1 назад. Под действием большой массы установки, фрезы погружаются до 30 см. на глубину. Данная модель мотоблока пользуется популярностью, как у мелких фермеров, так и у частных владельцев земельных участков. Отличительной чертой данной модели является электростартер, благодаря которому мотоблок легко запускается даже при пониженных температурах. Для подстраховки присутствует и ручной стартер.

Характеристики

Страна производителя	КНР
Вид топлива	дизельное
Марка двигателя	178F
Охлаждение	воздушное
Система запуска	ручная
Мощность двигателя, л.с.	6.0
Топливо, л	5.5
Масло, л	1.9
Тип привода	Ременная передача
Кол-во передач	2 вперед/ 1 назад
Ширина обработки, см	62-114
Глубина обработки, cм	15-30
Регулировка руля, вправо/влево	есть
Маса, кг	135
Размеры, д*ш*в	180*135*110 см

Мотоблок Зубр Z-17

Масса дизельного мотоблока Zubr Z-17 — 120 кг. Его четырехтактный мотор обеспечивает производительность в 6 л. с. Силовая установка с аэрозащитой, ее запуск производится от электрического или ручного стартера. Имеется механическая трансмиссия с тремя передними скоростями плюс реверс.

Мотоблок Зубр Z-17

Данная модель идеальна для посевных площадей в полгектара, годится и для дачников, и для фермерских хозяйств. Глубина обработки фрезами (в зависимости от типа грунта) выставляется до 25-30 см. Рулевая колонка регулируется в нескольких плоскостях, что позволяет обеспечить оператору максимально комфортные условия при работе.

Характеристики

Страна производителя	КНР
Вид топлива	дизельное
Охлаждение	воздушное
Система запуска	ручная
Мощность двигателя, л.с.	6.0
Топливо, л	3.5
Рабочий объем двигателя	296 куб.см
Тип привода	Ременная передача
Кол-во передач	3 вперед/ 1 назад
Ширина обработки, мм	80-1200
Глубина обработки, мм	150-300
Регулировка руля, вправо/влево	есть
Маса, кг	120
Размеры, д*ш*в	174*105*98 см

Мотоблок Зубр JR-Q78

Модель JR-Q78 используется на больших посевных площадях, площадью более 1-го гектара. Вес в 186 кг дает возможность обрабатывать даже сверхтяжелые почвы, при этом глубина погружения фрез регулируется до 30 см. Восьмисильная силовая установка оснащена водяной защитой от перегрева.

Мотоблок Зубр JR-Q78

Имеется возможность запуска четырехтактного мотора от инерционного или электрического стартера. КПП механическая, на восемь ступеней, присутствуют 6 скоростей вперед и 2 заднего хода. Маневренность повышается за счет дополнительной функции разблокировки дифференциала. Рулевая колонка подстраивается под рост оператора.

Навесное оборудование

Владельцы мини-трактора при работе на огородных и приусадебных участках используют навески для расширения функций сельскохозяйственной техники. Наиболее часто используемые навешиваемые и прицепные механизмы:

• картофелекопалка для мотоблока Зубр – посадка и уборка созревших корнеплодов без фермерского труда;
• сцепка – инструмент, который используется для присоединения другого оборудования;
• фрезы – культивация земли, представлены в двух разновидностях (гусиная лапка и саблевидная);
• косилки – скашивание травы для заготовки сена, стрижка газона;
• снегоуборщики – очищение дорожек ото льда, уборка территорий от снега;
• плуг для мотоблока Зубр – вспашка твердых залежей грунта на большую глубину;
• грунтозацепы – рыхление почвы во время передвижения;
• адаптер – механизм, крепящийся к мини-трактору с помощью сцепки;
• прицепы и тележка – перемещение груза на маленькие расстояния;
• окучиватели – обработка грядок, удаление сорной травы;
• утяжелители – инструмент, который используется для глубокого погружения фрез в породу;
• гусеничная приставка – улучшение проходимости агротехники в плохую погоду и сугробах.

Далее мы расскажем как усилить своими руками мотоблок Зубр.

Гаден Скаут GS 101DE

Это первый вариант в рейтинге мощных мотоблоков, благодаря которым легко и просто осуществлять необходимую деятельность. Он функицонален и недорогой (относительно).

Технические данные:

• Потребляет около 270 гр. топливной субстанции на 1 киловатт.
• Мотоблок родом из Китая весит почти 275кг.
• Дизель. Двигатель одиннадцати сильный.
• Есть электростаровое устройство (но и ручное заведение пуска также возможно).
• Одноступенчатая передача конечная.
• Его базовый вариант – это блок с почвофрезой, и еще + плуг с сидением.
• Цена примерно 1100 долларов.

Более подробно о мотоблоке Гаден Скаут GS 101DE смотри те на приведенном видео:

Нюансы эксплуатации мотоблоков Зубр

Сельскохозяйственные работы приводят к различным неисправностям. Среди них и необходимость регулировки клапанов. Данную операцию можно проводить самостоятельно, главное ‒ придерживаться последовательности действий.

Зазор между клапанами очень важен для полноценной работы мотоблока. Поэтому необходимо произвести такие действия:

• чтобы добраться до маховика, нужно снять масляную ванну фильтра;
• затем открутить болты, чтобы снять кожух;
• необходимо прокрутить маховик до тех пор, пока метки с нулевым значением на нем и цилиндре не совпадут;
• далее необходимо снять крышку клапанов, открутив необходимые болты;
• регулировка клапанов производится такими инструментами, как минусовая отвертка, лезвие бритвы и ключ на 10. Необходимо отпускать гайку, пока бритвенное лезвие будет чуть шататься под каждым клапаном;
• затянув гайки назад, нужно поставить все в обратном порядке;
• после проверки правильности сбора можно продолжать работу.

Для эффективной и долговечной работы агрегата очень важно следить за его состоянием. Поэтому обслуживание должно производиться вовремя и с надлежащим качеством

Комплектация

Ознакомившись с общими данными модели, разузнаем побольше о ее основных узлах и комплекте навесного оборудования

Именно на них обращают внимание при выборе подобной техники

Переключение передач

Коробка передач имеет понижающий ряд, что удобно при работе на низких оборотах. Сам механизм закрыт прочным корпусом, благодаря чему масло меньше засоряется. Передающие крутящий момент валы состыкованы с приводом и коробкой. В таких местах установлены прочные сальники.

Отметим еще одну полезную опцию. Под двигатель можно поставить еще и второй редуктор, который при подключении увеличивает мощность. Он годится для неспешной перевозки тяжелого прицепа или обработки сложных грунтов, где скорость особо и не нужна. Рекомендуем ознакомиться с особенностями использования мотоблока «Нева МБ 2».

Читать так же: Обзор окучников и плугов для мотоблока МТЗ

Такой мотоблок «Зубр», как мы уже знаем, имеет дизель мощностью 12 л. с. Он установлен горизонтально, что облегчает обслуживание. О экономичности дизелей знают все – форсунка (она же моноинжектор) гораздо «бережливее» карбюраторов.

Для стабильной работы на разных режимах использована жидкостная система охлаждения («воздушник» бы не справился с такими нагрузками). Тепло от раскаленных деталей мотора поглощает смазка, подаваемая шестеренчатым насосом. Ему помогает специальный конденсатор, работающий на вывод.

Важно! Оберегая мотор, некоторые владельцы не дают ему полной загрузки. Но делать такие процедуры для дизелей необходимо (хотя бы по нескольку часов) – продолжительный холостой ход тоже вреден. Электронный модуль зажигания может быть заменен привычным механическим, который применяется в холодное время года (когда топливо плохо воспламеняется)

Электронный модуль зажигания может быть заменен привычным механическим, который применяется в холодное время года (когда топливо плохо воспламеняется).

Сам «движок» со всеми системами довольно тяжел –115 кг. Но это компенсируется хорошими тяговыми качествами и большим ресурсом всех его узлов.

Навесное и дополнительное оборудование

В базовый набор входят плуг и почвофреза. Список дополнительных приспособлений гораздо обширнее и включает в себя:

• плоскорез;
• различные окучники;
• плуг (стандартный или оборотный);
• борону с более широким захватом;
• отвал;
• картофелесажалку;
• картофелекопатель(как грохот, так и стандартный);
• косилку;
• удлинители колес;
• утяжелители.

Для установки таких надстроек корпус мотоблока оснащен кронштейнами и крепежными «ушами». Для удлинителей и осей предусмотрены специальные ниши. Но для некоторых устройств этого бывает недостаточно – приходится ставить еще и переходники. Узнайте как сделать навесное оборудование для мотоблока своими руками.

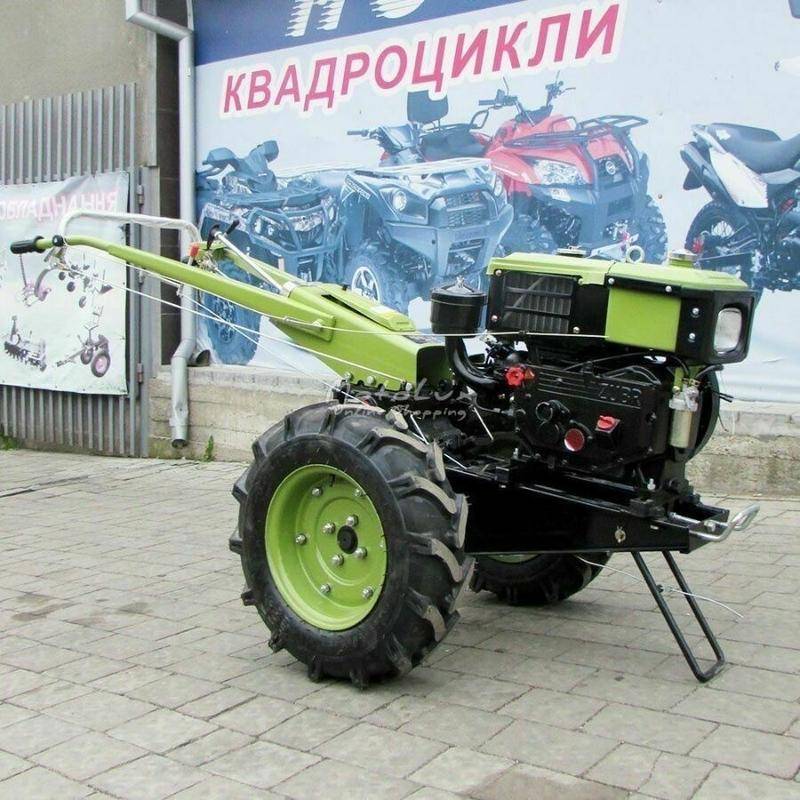

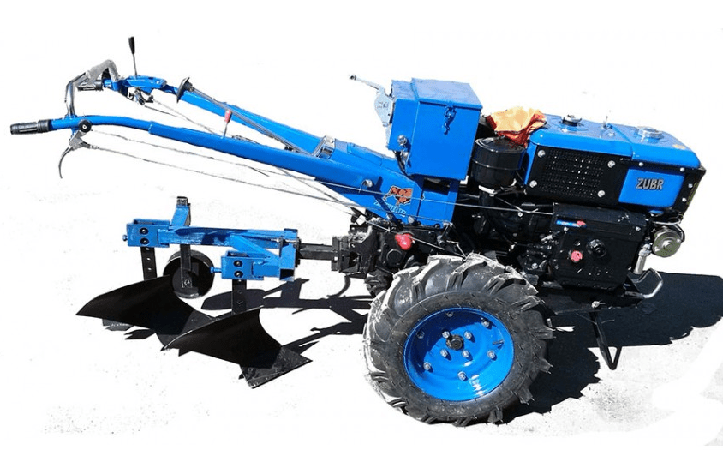

Мотоблок Зубр JR-Q12E

Отечественным пользователям особо пришлась по душе модель мотоблока Зубр 12 л. с. Она имеет еще одно название JR-Q12E и считается самой мощной и надежной среди всех моделей упомянутого производителя. Указанное устройство станет отличным «товарищем» в обработке земельных участков больших размеров, ведь этому способствует мощность в 12 лошадиных сил, отличные технические характеристики, грамотная сборка и надежность.

Он с легкостью перепашет три гектара тяжелого грунта и не выйдет из строя. Инструкция по эксплуатации позволит максимально быстро разобраться со всеми особенностями использования. Вибрация от работы не будет причинять никакого дискомфорта, поэтому управлять устройством будет комфортно. В системе используется надежный электростартер, позволяющий легко и быстро запустить двигатель.

Именно мощность и выносливость являются преимуществами агрегата, поэтому для небольших приусадебных территорий с мягкой землей не стоит приобретать этот дорогостоящий объект, поскольку с нагрузкой смогут справиться более дешевые и менее мощные модели.

Технические характеристики мотоблока Зубр JR-Q12E

К базовым характеристикам указанной модели следует отнести следующие данные:

• Объем топливного бака 8,5 л;
• Расход – 2,2 л. ч.;
• Вес – около 300 кг;
• Сцепление – дисковое;
• Ширина колеи (обрабатываемой) – 90 см;
• Глубина прокапываемой почвы – 18 см;
• Охлаждение – водяное.

Двигатель мотоблока JR-Q12E

Тип	горизонтального расположения дизельный четырехтактный двигатель R195ANL с водяным охлаждением
Объем двигателя	815 куб .см.
Максимальная мощность	12 л.с.
Номинальная мощность	11.4 л.с.
Номинальная скорость	2000 об./мин.
Система охлаждения	конденсатор
Направление вращения махового колеса	против часовой стрелки
Смазка	шестеренчатый насос с системой смазки разбрызгиванием
Запуск двигателя	Электростартер или ручной стартер (Z — образная рукоятка)

Не исключается возможность эксплуатации мотоблока в качестве минитрактора. Для этого необходимо приобрести специализированное навесное оборудование (адаптер с сидением) и увеличить спектр выполняемых работ.

Специально для подобных компонентов на корпусе мотоблока есть технические отверстия и особые кронштейны, поэтому с монтажом проблем не возникнет. Важный момент: в некоторых случаях необходимо не забывать о переходниках, чтобы гарантировать максимальную производительность и крепость сцепления допоборудования и самого агрегата.

Мотоблоки «Зубр» — высокое качество по доступной цене

В продаже имеется много разных мотоблоков. Все они имеют как свои достоинства, так и недостатки. Потребители чаще всего выбирают технику по стоимости, и только после этого смотрят на основные характеристики и возможности.

Мотоблоки «Зубр», в том числе и модель JR-Q12E с мощностью в 12 лошадиных сил, имеют отличное соотношение цены и качества. Многие потребители отмечают то, что такой агрегат выдерживает огромные нагрузки, у него небольшое потребление топлива, и он с легкостью справляется даже с самой твердой землей. Также в продаже вы найдете к нему большой выбор навесного оборудования.

Модели среднего класса

Наиболее популярная группа культиваторов. Сюда относятся достаточно мощные инструменты, которые имеют приемлемую цену, габариты, массу. Считаются универсальными в плане применения. Могут длительное время обрабатывать достаточно твердую почву, однако не предназначены для работы только с целиной. Ниже будет представлен рейтинг лучших культиваторов среднего класса, который составлен по отзывам покупателей 2021 года.

4. Нева МБ23-Y (МХ250) 11 л.с.

Бензиновый мотоблок среднего класса, с мощностью двигателя в 11 л.с. Здесь установлен современный мотор Yamaha, который имеет достаточно высокую производительность, рабочий ресурс. Культиватор предназначен для фермерских угодий, небольших частных участков. Рабочие возможности инструмента – глубина обработки грунта – до 20 см, ширина культивирования – не более 170 см. Есть регулятор настройки глубины и ширины обработки грунта. Есть механическая коробка передач, с 4 передними и 2 задними положениями. Инструмент оснащен реверсом.

Преимущества:

• высокая мощность, производительность;
• доступная стоимость для своих характеристик;
• хорошее качество сборки;
• надежность, долговечность;
• большой диапазон скоростей, наличие реверса;
• простой запуск, достаточно тихая работа двигателя, если учитывать его мощность;
• универсальность – можно устанавливать различную оснастку, чтобы выполнять другие операции, помимо обработки почвы.

Недостатки:

блокировка колес иногда подклинивает, после покупки ее лучше отрегулировать.

3. PATRIOT Урал с колесами Extreme (440 10 7581) 7.8 л.с.

Бензиновый мотоблок среднего класса, который предназначен для обработки почвы на приусадебных участках, выполнения других хозяйственных работ (зависимо от установленной оснастки). Здесь установлен мощный двигатель на 7.8 л.с, который имеет 6 скоростей работы – 2 задних и 4 передних. Мотор четырехтактный, оснащен одним цилиндром. Рабочие возможности – глубина культивирования почвы – 30 см, ширина обработки – не более 90 см. Одна из конструкционных особенностей данного культиватора – увеличенные пневматические колеса, которые имеют агрессивный протектор. Есть шкив отбора мощности, защитный бампер для двигателя.

Преимущества:

• большие колеса;
• высокая мощность;
• несколько передач работы, из которых можно выбрать наиболее подходящую в определенной ситуации;
• есть возможность установки навесного оборудования;
• легко заводится;
• хорошее качество сборки.

Недостатки:

• плохо берет целину, по сравнению с некоторыми аналогами данного класса культиваторов;
• ненадежное крепление руля;
• нет тормозов.

2. ТАРПАН ТМЗ-МК-03 (B&S 675EXi) 5.5 л.с.

Универсальный малогабаритный культиватор, который предназначен для рыхления почвы, заделки и измельчения сорной растительности, равномерного перемешивания грунта с минеральными и органическими удобрениями. Мощность двигателя – 5.5 л.с, его объем – 163 см. кубических. Коробки передач нет, есть только одна скорость вращения – вперед. Скорость вращения фрез на максимальной мощности достигает 120 оборотов за минуту. Рабочие возможности – максимальная глубина для обработки грунта – 20 см, ширина культивирования почвы – не более 70 см. В качестве оснастки применяются фрезы диаметром до 320 мм.

Техническая особенность данного культиватора – возможность установки дополнительных фрез, что позволяет увеличить ширину обработки почвы до 100 см.

Преимущества:

• простая и надежная конструкция;
• удобная разборка и транспортировка;
• долговечность;
• хорошая производительность;
• возможность установки дополнительных фрез.

Недостатки:

• нет заднего хода;
• не слишком удобен при разворотах.

1. ЗУБР МКТ-170 6.5 л.с.

Универсальный культиватор среднего класса, который эффективно рыхлит даже плотный грунт. Здесь установлен четырехтактный двигатель, мощностью на 6.5 л.с, который оснащен 1 цилиндром. Объем мотора – 196 см. кубических. Рабочие возможности – максимальная глубина для обработки почвы – 33 см, ширина культивирования – до 55 см.    Есть возможность регулировки положения ручки под рост человека, который будет управлять культиватором. На корпусе есть дополнительный защитный щиток, чтобы останавливать вылетающие из-под фрез камни, землю. Инструмент имеет две скорости работы – 1 вперед и 1 назад, есть реверс. В качестве основной оснастки используется сошник.

Преимущества:

• высокое качество сборки;
• доступная стоимость для своих параметров;
• простое управление;
• наличие реверса;
• есть защитный щиток;
• возможность настройки положения руля.

Каких-либо серьезных минусов при эксплуатации данного культиватора владельцы не выделяют.

1 Типы мотоблоков марки «Зубр»

Мотоблоки зубр оптимально подходит для обработки земельных участков, площадь которых не превышает 3 Га. Комплектующие для этой технике создаются на фабриках Китая, после чего отправляются в Украину, где сосредоточены основные комплексы сборки.

Производители представляют свою продукцию рядом моделей, которые отличаются своим функциональным назначением и, соответственно, рабочими характеристиками.

Мотоблок “Зубр

Все модели делятся на дизельные  (НТ-105, JR Q12E, PS-Q74) и бензиновые (PS-Q70, GN-4). По объему двигателя выделяются мотоблоки на 4 л, 6 л, 8 л и 9,5 л. Также отличается и комплектация каждой отдельной модели.

1.1 Мотоблок зубр GN-4

GN-4 в соотношении ценового показателя и рабочих характеристик относится к средним представителям модельного ряда. Он оснащен бензиновым четырехтактным двигателем с одним цилиндром. Оптимальная площадь, которую удобно обрабатывать таким мотоблоком составляет 1,5 Га. Его технические характеристики имеют следующий вид:

• двигатель Kama WM168FB, объем которого 6,5 л;
• вес составляет 95 кг;
• 3 передачи – из них 2 передние и 1 задняя;
• тип стартера – пружинный ручной;
• вместительность бака – 3,6 л;
• объем двигателя — 198 см3.

В комплектации с данной моделью можно приобрести почвофрезу, специальный плуг, окучиватель грядок, приспособления для посадки и сбора картофеля. Стоит GN-4 в Украине в среднем 13-14 тысяч гривен в полной комплектации.

1.2 Мотоблок Zubr PS-Q70

Мотоблок подходит для надела в 0,7 Га. Он работает на базе одноцилиндрового двигателя с системой воздушного охлаждения. Наиболее оптимально подходит для работы на грунте средней плотности. Описание его рабочих характеристик имеет следующий вид:

• двигатель 168FA-2, 6,5 л, с воздушной системой охлаждения;
• вес — 82 кг;
• 4 передачи – по две на каждое направление;
• тип стартера – пружинный ручной;
• вместительность бака – 3,6 л.

• объем двигателя — 198 см3.

Комплектация данной модели фактически повторяет комплектацию предыдущей. Отличие заключается в том, что к ней так же идут роторная сенокосилка и дополнительные грунтозацепы на колеса, позволяющие более уверенно двигаться по неровному грунту. По стоимости модель находится в том же диапазоне, что и  GN-4.

1.3 Мотоблок Зубр PS-Q74

Данная модель является представителем дизельных мотоблоков зубр. По своим техническим характеристикам практически идентичен PS-Q70. На нем установлен двигатель 170F на дизельном топлеве с объемом 269 см3. Благодаря системе прямого впрыска топливо расходуется очень економно (0,95 л/час). Одной заправки двигателя хватает на 4 полных часа работы.

Комплектация мотоблока та же, что и предыдущей модели. Из новшеств можно отметить регулируемый руль, который можно подстроить под водителя в двух плоскостях (вертикальной и горизонтальной). Вес, по сравнению с бензиновым аналогом, увеличен за счет более тяжелого двигателя и составляет 104 кг. Из-за использования дизельного топлива пришлось переделать и топливный бак. Теперь его объем составляет 4,5 л.

1.4 Модель Зубр JR Q12E

JR Q12E – тяжелый мотоблок на дизельном одноцилиндровом двигателе. Это самый мощный представитель модельного ряда Зубр. Он предназначен для обработки больших земельных участков, площадью свыше 3 Га.

Зубр JR Q12E

Характеристики:

• двигатель S195ANL с мощностью в 12 лошадиных сил, оснащен водной системой охлаждения;
• вес — 290 кг;
• восемь передач – передних здесь целых 6, а на задние приходятся оставшиеся 2.;
• тип стартера – поставляется в двух комплектациях: с ручным стартером пружинного типа или с электростартером;
• вместительность бака – 5 л.
• объем двигателя — 815 см3.

Максимальный вес груза, который можно перевести с помощью JR Q12E составляет 750 кг. Модель оснащена шинами с протектором шевронного типа, который значительно увеличивает проходимость техники.

Особенностью данной модели также является мощная фара на передней поверхности. Это позволяет использовать мотоблок в вечернее время суток и ранним утром.

Стандартная комплектация JR Q12E предполагает также наличие почвофрезы плюс специальный плуг. Такое оборудование как мотокультиватор, сенокосилка и вибрационный картофелевыкапыватель с мотоблоком тоже используется, но покупается отдельно.

Высокие показатели по функциональности, соответственно, отражаются на цене. Средняя стоимость JR Q12E составляет 30 тысяч гривен.

сельскохозяйственные работы.
