Минитрактор Dongfeng DF 244 технические характеристики и устройство

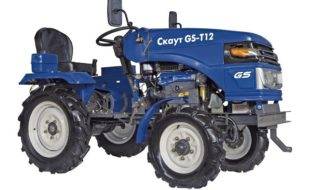

Минитрактора «Scout» («Скаут»)

Минитрактора марки «Скаут» производятся в Китае, но изначально имеют американское происхождение: в середине ХХ века они выпускались в Соединённых Штатах, под брендом «Garden Scout». Представленные на отечественном рынке малогабаритные модели «Скаут Т-15», «Т-18» и «Т-22» являются продолжением проверенных временем традиций американского производителя. Это модели классические, надёжные, предельно простые в их эксплуатации и обслуживании.

При всём при этом, в процессе их производства в «новое время» были учтены насущные пожелания аграриев КНР, устранены выявленные в ходе реальной эксплуатации недоработки и реализованные новые идеи, способствующие улучшению надёжности, долговечности и рентабельности минитракторов марки. Хотя данная техника и относится к наиболее бюджетному сегменту рынка, по качеству она зачастую не уступает более дорогим и раскрученным маркам.

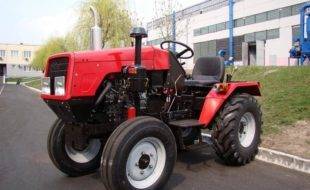

Скаут Т-18.

Мини-тракторы «Scout» оснащаются современными дизельными силовыми агрегатами с увеличенным моторесурсом; коробками переключения передачс повышенным и пониженным рядами «скоростей», все детали которых выполнены из высоколегированной стали. Каждый из двигателей минитракторов компании, относящихся к одному семейству, является предельно простым по конструкции, тяговитым и производительным; запускается и работает безотказно в любую погоду, при этом весьма экономичен в плане расхода дизтоплива.

Созданные в двадцатом веке, оптимизированные и модернизированные в веке XXI-м, минитрактора «Скаут» являются воплощением прагматичного и «хозяйского» взгляда на малую сельхозтехнику. Это универсальные, выносливая и неприхотливые сельхозмашины.

Средняя стоимость нового мини-трактора «Скаут» на российском рынке в 2018-м году составляет: Т-15 – 155 000 рублей; Т-15 с крышей-навесом – 160 000 рублей; Т-18 – 185 000 рублей; Т-18 с крышей-навесом – 190 000 рублей; Т-25 – 200 000 рублей; Т-25 с крышей-навесом – 205 000 рублей.

Эксплуатация

Dongfeng DF-244 – мобильная и маневренная спецтехника. Мини-трактор подходит для некрупных фермерских хозяйств общей площадью до 10 гектар. Малый радиус поворота обеспечивает удобство маневрирования в парке, у дома и на участках неправильной формы, а благодаря низкому давлению на грунт техника практически не наносит урона поверхности. Многофункциональность мини-трактора DF-244 дает возможность использовать его для разнообразных сельскохозяйственных, планировочных и грузовых операций:

покоса травы;
окучивания;
вспашки;
посева культур;
рытья канав и траншей;
внесения удобрений;
перекачивания воды;
уборки снега;
очистки дорог от грязи и мусора;
прополки;
транспортировки грузов.

Устройство и особенности эксплуатации

DONGFENG DF-244 представляет собой малогабаритный трактор с колесной формулой 4 на 4. Рама модели сделана с учетом необходимости выдерживать большие нагрузки. В ходовой части применяются колеса разного диаметра для улучшения динамики и проходимости. Для колеи заднего хода присутствует возможность регулировки. Главной особенностью ходовой части является полный привод с возможностью блокировки 2- сателлитного дифференциала, что вместе с значительным клиренсом и шевронными грунтозацепами существенно повышает проходимость. Блокировка дифференциала выполняется кулачковым механизмом.

Трансмиссия Донг Фенг 244 базируется на шестеренчатой коробке передач с 8 фронтальными и 2 задними скоростями. Основная передача представлена парой устройств скоса, имеющих спиральный тип. Конечные передачи выполнены в формате повышающего устройства и внешнего привода. опять же в состав трансмиссии входит двухдисковое сцепление. Пневматическая тормозная система построена на базе закрытых колодочных тормозов.

6-шлицевой вал отбора мощности имеет частоту вращения 540-730 об/мин и контролируется посредством педали сцепления и рычага. Устройство применяется для передачи усилия на механизмы. Дополнительное оснащение функционирует при помощи 3-позиционной гидравлической системы, установленной в тыльной области минитрактора и функционирующей совместно с классической 3-точечной системой подвески первой категории, которая позволяет поднимать грузы массой до 432 кг. Модель имеет совмещенную гидравлическую ванну, что является серьезным преимуществом. В минусовую температуру, когда жидкость в трансмиссии подвержена замерзанию, коробка передач быстрее разогревает ее до рабочих показателей. За счет этого время подготовки к эксплуатации значительно сокращается. функционально доступен узел сцепки для прицепного оснащения.

Навесное оснащение, применяемое с мини трактором:

косилка 9GB-1,8;
косилка с граблями (модели 9GBL-2,1 и 9GBL-1,8);
почвофреза (модели 1GN-140 и 1GN-120);
картофелекопатель (модели 4U-D и 4U-1);
картофелесажалка 2СМ-2;
культиватор 3Z-2;
плуг 1L-320;
грабли ГН-2,1;
поперечные складываемые грабли;
щетка SX-150.

Однопроводная электрическая система имеет напряжение 12 В. Для безопасного движения и эксплуатации DONGFENG DF-244 оснащается фронтальными фарами и задним фонарем.

Минитрактор доступен в 2 модификациях (с кабиной оператора и без). Версии с кабиной оператора выделяются повышенным комфортом работы, поскольку она сохраняет тепло и предохраняет оператора от осадков и ветра. В салоне устанавливается обогревательное устройство. На крыше монтируются дополнительные приборы освещения. Панорамное остекление обеспечивает отличную обзорность во все стороны. На лобовом стекле опять же присутствуют автоматический стеклоочиститель.

Рабочее место оснащается удобным сиденьем с индивидуальными регулировками, снижающими уровень усталости, и эргономичными узлами управление. Рулевое колесо отличается легкость поворота, а ремни безопасности обеспечивают дополнительную защиту. Электронные индикаторы и устройства, установленные на приборной панели, позволяют контролировать работу агрегатов и систем минитрактора. Для максимального удобства они располагаются предельно компактно. Панель приборов содержит датчики температуры охлаждающей жидкости, давления масла, скорости и счетчик пройденного расстояния.

Для модификации без кабины оператора оператора предлагается дуга безопасности, обеспечивающая защиту оператора.

Перед первой эксплуатацией или после длительного простоя Донг Фенг 244 необходимо обкатать. Процедура увеличивает срок службы техники. Рекомендуется запустить мотор на низких оборотах с постепенным набором мощности. Резкий запуск и повышенные нагрузки в первые часы недопустимы. Полная обкатка должна продолжаться не менее 30 минут. Затем машину выводят со стоянки и попеременно включают многообразные передачи (время движения на каждой передаче должно составлять 20-30 минут). Переключение следует выполнять постепенно. После обкатки выполняют осмотр минитрактора, подтяжку узлов и замену масла.

Минитрактор Донг Фенг 244

Китайский концерн DongFeng является одним из ведущих предприятий в мире по производству и реализации малолитражной спецтехники. Продукция компании проста в обслуживании, обладает высоким уровнем надёжности и долговечности. Её ярким представителем является минитрактор Донг Фенг 244. Данный аппарат представляет собой универсальную малогабаритную машину, нацеленную на эффективное выполнение задач в фермерском хозяйстве и коммунальной сфере. Агрегат производится с соблюдением стандартов качества ISO 9001/2000 и соответствует требованиям экологической безопасности.

Назначение

Агрегат DF-244 предназначен для выполнения следующих видов работ:

вспашки и культивации почвы;
засевания полей различными сельскохозяйственными культурами;
внесения удобряющих веществ в грунт;
сбора урожая;
транспортировки грузов;
очистки дорожного полотна от мусора и грязи;
уборки территорий от снега.

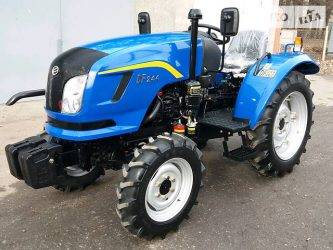

Минитрактор Донг Фенг 244 без кабины

Характеристики двигателя

На машине установлен трёхцилиндровый дизельный двигатель КМ 385ВТ, обладающий мощностью в 24 лошадиных силы. Его запуск осуществляется посредством электрического стартера. Силовая установка имеет жидкостную систему охлаждения с принудительной циркуляцией, позволяющую эффективно поддерживать необходимый температурный режим в течение всего рабочего времени. Мотор обладает следующими параметрами:

рабочий объём — 1,53 л; диаметр цилиндра — 85 мм; частота вращения вала — 2400 об/мин; максимальный крутящий момент — 82 Нм;

расход топлива — 275 г/кВт.ч.

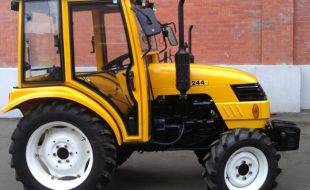

Минитрактор Донг Фенг 244 с кабиной

Особенности кабины

Конечному потребителю трактор может поставляться в различной комплектации. Для районов с суровыми погодно-климатическими условиями машина оснащается кабиной закрытого типа. Она надёжно защищает водителя от дождя и ветра, а также неплохо сохраняет тепло в зимний период.

Панорамное остекление кабины обеспечивает оператору не только хороший круговой обзор, но и высокий уровень безопасности в процессе движения и выполнения производственных задач. Рабочее место оборудовано комфортным сиденьем и эргономичными элементами управления.

Контролем работы всех систем и агрегатов занимаются электронные устройства, удобно располагающиеся на панели приборов.

Обязательно почитайте:

Минитрактор Уралец 180

Устройство

Донг Фенг 244 является универсальным видом техники с приводом на четыре колеса. Мини-трактор оснащён современной гидросистемой, позволяющей взаимодействовать с различными видами технологического оборудования.

Работает она от высокопроизводительного шестерёнчатого насоса, который воспринимает вращательный момент от функционирующего двигателя. Многофункциональная подвеска и универсальный ВОМ позволяют агрегировать трактор с различными техническими устройствами, выпускаемыми как отечественными, так и зарубежными компаниями.

Благодаря специальной дуге, расположенной за рабочим местом водителя, есть возможность быстро смонтировать крышу или установить съёмную кабину.

Минитрактора Dongfeng

Количество цилиндров: 3

Гидроусилитель руля: есть

Колесная формула: 4х4

Количество цилиндров: 4

Гидроусилитель руля: есть

Колесная формула: 4х4

Количество цилиндров: 4

Гидроусилитель руля: есть

Колесная формула: 4х4

Количество цилиндров: 3

Гидроусилитель руля: есть

Колесная формула: 4х4

Количество цилиндров: 3

Гидроусилитель руля: есть

Колесная формула: 4х4

Количество цилиндров: 3

Гидроусилитель руля: есть

Колесная формула: 4х4

Количество цилиндров: 3

Гидроусилитель руля: есть

Колесная формула: 4х4

Количество цилиндров: 3

Гидроусилитель руля: есть

Колесная формула: 4х4

Количество цилиндров: 3

Гидроусилитель руля: есть

Колесная формула: 4х4

Минитрактор DongFeng DF 244

Минитракторы, выпускаемы китайским производителем DongFeng, в настоящее время являются качественной и надежной техникой европейского уровня, экспорт которых осуществляется во многие страны мира. Данная продукция отлично зарекомендовала себя в плане надежности и простого технического обслуживания. Серийное производство мини-тракторов проходит под строгим контролем и в соответствии с современными стандартами ISO 9001/2000. На каждую машину производитель выдает гарантию. Техника предназначается для выполнения широкого спектра различных задач с применением внушительного ассортимента навесных и прицепных приспособлений. Кроме этого, отличительной чертой мини-тракторов DongFeng является довольно стильный и современный внешний вид.

В модельном ряде имеется одна из наиболее популярных моделей, заслуживающая отдельного внимания, а именно это минитрактор DongFeng DF 244. Отличительными особенностями данной модели являются существенно улучшенные технические и эксплуатационные показатели, а также усовершенствованный рулевой механизм. Большим преимуществом модели среди других по праву можно назвать высоконадежную дизельную силовую установку, изготовленную на предприятиях производителя в Китае. Номинальная мощность используемого агрегата составляет 24 лошадиные силы или же 17.6 киловатт. Этой мощности вполне хватает для выполнения каких-либо работ в паре с навесным оборудованием.

Обзор основных производителей

Спецтехника производителей из «поднебесной» поражает разнообразием моделей. На выбор тракторная техника на гусеничном ходу или колесная, без кабины или с нею. Двигатели у всех моделей малолитражные, дизельные или бензиновые, двухцилиндровые или одноцилиндровые.

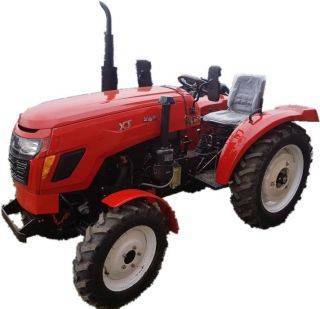

Xingtai

Модели Xingtai выпускают 4 тракторных предприятий, находящиеся на территории КНР. Качество продукции зависит напрямую от производителя, так как не все предприятия соблюдают технологию сборки. Право первого выбора остается за населением страны, поэтому другим достается не всегда качественная техника.

Лучшая продукция выпускается заводом, основанным при поддержке ХТЗ и ЧТЗ еще в 70-х годах прошлого столетия. Весь модельный ряд предприятия мощностью от 12 до 24 л.с. отвечает стандартам ISO 9001/2000.

Все машины оснащены электростартером, охлаждение двигателей – водяная. Модели Xingtai XT180 и XT240 выгодно отличаются раздвижной колеей и блокировкой колес. Минитрактор Xingtai 220 оснащен двигателем TY-295 на дизельном топливе, имеет малые габариты, открытую кабину. Он прекрасно подходит для домашнего пользования и небольшого фермерского хозяйства.

Shifeng

Все модели бренда оснащены 1-цилиндровым двигателем, среди которых наиболее популярны SF-240 и SF-244. Производитель Shifeng выпускает качественную и разнообразную продукцию с разной мощностью и различным набором опций. Двигатели оснащены водяным охлаждением и излюбленным многими потребителями ременным приводом, так как заменить ремни легче, чем шестерни.

Конструкция Shifeng – полурамная, навесная оснастка соединяется к трактору при помощи универсальной 3-х точечной системы фиксации ВОМ, которая подходит для техники этого типа любого китайского бренда.

Минитрактор DONGFENG DF-244

DONGFENG DF-244 представляет собой универсальный многофункциональный минитрактор с легким управлением. Современная модель относится к машинам средней мощности. Донг Фенг 244 является разработкой известного китайского бренда, появившегося в середине прошлого века. Совместные со специалистами Nissan разработки позволили корпорации создать качественную и долговечную технику. При этом DONGFENG выполняет полный цикл производства мини тракторов, самостоятельно осуществляя отливку, штамповку, изготовление и сборку. Благодаря этому контроль качества машин остается на высочайшем уровне на всех этапах, а потребитель получает проверенный продукт. На технику предоставляется гарантия 1000 моточасов или 1 год эксплуатации.

Донг Фенг 244 – уникальная модель, которая могла бы стать новаторской в сегменте сельского хозяйства, появись она на несколько лет раньше. Однако при наличии японских, китайских и европейских конкурентов у данного минитрактора не так много шансов на лидерство в своем классе. Тем не менее, отличные технические характеристики, доступность и неплохое качество обеспечивают устойчивый спрос на модель, которая экспортируется в несколько десятков стран.

Навесное оборудование

Фреза

Эта насадка предназначена для перемешивания верхнего слоя почвы и повышения ее плодородия. Все минитракторы Dong Feng имеют карданный вал, что позволяет регулировать скорость вращения фрез.

Лущильники

Это приспособление представляет собой модернизированный резак. Он не только переворачивает землю, но и сразу разбивает большие блоки земли. Такой эффект достигается благодаря заточенным зубчатым лезвиям.

Культиваторы

Для практической обработки сельскохозяйственных культур после посева необходимо их высаживать равномерно. Культиваторы используются для разметки этих гребней.

Плуг

Все минитракторы Dong Feng представляют собой мощные машины, способные управлять несколькими плугами одновременно. Таким образом, во время вспашки площадь поверхности значительно увеличивается.

Прицепы

Все минитракторы Dong Feng способны перевозить тяжелые грузы с помощью прицепов.

Наиболее практичными являются самосвалы со складывающимися бортами, которые значительно облегчают погрузку и разгрузку.

Роторные косилки

Роторные косилки используются для ухода за придомовой территорией и заготовки сена в сельской местности. Они способны косить траву со скоростью от 2 до 4 га/ч. Роторные косилки способны убирать растения с грубыми стеблями и кустарники среднего размера.

Грабли

Грабли используются для сбора травы после кошения. Они подключаются сзади и позволяют собирать сено сразу с площади шириной 1 м.

Отвал-лопата

Лопаты используются для уборки снега с дорожного покрытия и обочин. Они позволяют значительно увеличить скорость уборки снежного покрова. Она может достигать 15 км/ч.

Аналоги

К технике, подобной Донгфенг 244, можно отнести такие машины, как Скаут GS-T24 и Jinma JM 240. Их конструктивные элементы практически идентичны, а технические характеристики представлены следующими значениями:

Модель	Мощность двигателя, л.с	Масса, т	Скорость перемещения, км/ч	Ширина обработки, м
Скаут GS-T24	24,0	0,80	28,0	1,4
Jinma JM 240	24,0	0,94	26,4	1,8

Благодаря конструктивным особенностям, техническим характеристикам, и низкой цене трактор Донгфенг 244 сумел занять одну из лидирующих позиций в своём классе спецтехники.

Читайте еще:

Минитрактор Dongfeng

Минитрактор МТЗ 311

Минитрактор булат 120

Минитрактор МТЗ 152

Минитрактор Скаут Т 12

Трактор МТЗ 320

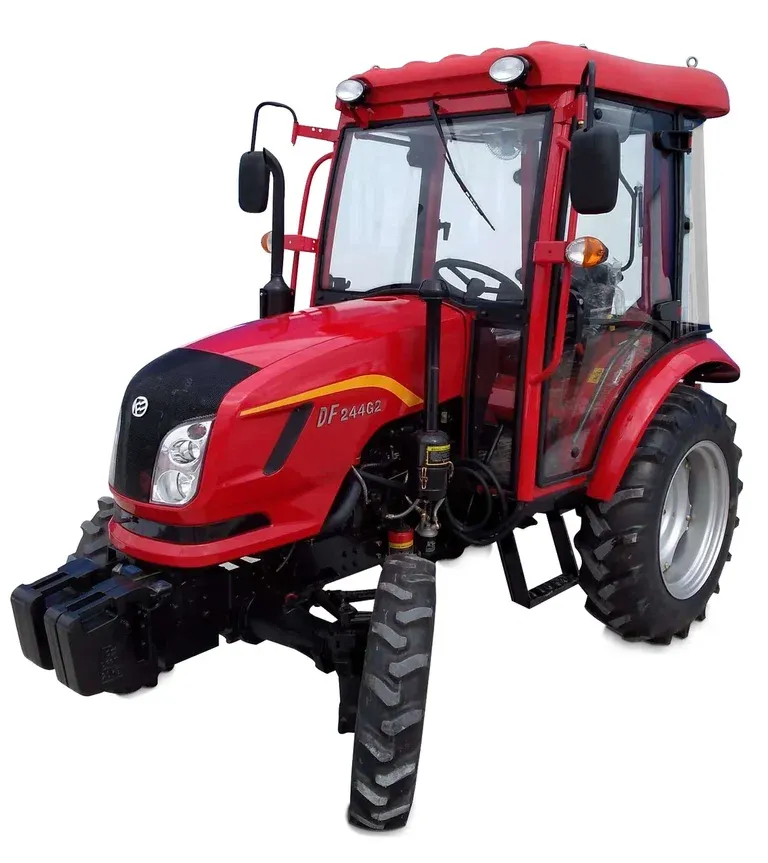

Кабина у минитрактора Донгфенг DF244 G2

Аппарат оборудован почти герметичной кабиной! Кабина цельная, не сварная, установлена на резиновые проставки, что уменьшает вибрации. Пол ровный! Технические отверстия под рычаги и другие механические элементы закрыты пыльниками. Пол в тракторе закрыт специальным ковром из износостойкого материала.

Кабина в тракторе DF244 G2 с панорамным остеклением. Лобовое стекло с дворником, заднее окно открывается, боковые двери на тягах, задние угловые форточки открываются. Обзорность на уровне!

Рулевая рейка нерегулируемая. Современная приборная панель со всеми необходимыми датчиками. Трактор оборудован стояночным тормозом (ручником).

Для холодного времени года установлена печка. Воздуховоды на переднее и заднее стекла, 4 воздушных дефлектора на водителя. На жаркий период года установлен в углу вентилятор. Включение печки, вентилятора и дворника кнопками на панели крыши.

Силовой агрегат

Машина комплектуется экономичным и простым в обслуживании трехцилиндровым 24-сильным дизельным двигателем марки КМ385ВТ с часовым расходом дизтоплива 275 г/л.с. Аналогичные силовые агрегаты успешно эксплуатируются на популярных мини-универсалах JM-240, Jinma JM-244 и их прототипах.

Мощностные характеристики полуторалитрового двигателя в полной мере достаточны для выполнения больших объемов трудоемких сельхозработ и активации навесного рабочего оборудования посредством механизма отбора мощности.

Стабильность температурного режима обеспечивает система жидкостного охлаждения, холодный запуск — работающий от емкого аккумулятора мощный электростартер. Русифицированная модификация DF 244 дополнительно оснащается предпусковым подогревателем.

Рабочее место в DF-244

Преимущества и недостатки

Минитрактор Dongfeng DF 244 обладает следующими сильными сторонами:

хорошим качеством исполнения;
солидной мощностью;
широким спектром использования;
большим количеством навесного оборудования;
наличием сертификатов соответствия;
надёжной гарантией;
привлекательной стоимостью;
стильным дизайном.

К недостаткам этого агрегата следует отнести быстрый выход из строя подшипников, патрубков и резиновых уплотнителей.

В своих отзывах пользователи DongFeng делятся своими впечатлениями о качестве машины. Вот несколько мнений о данном агрегате:

Приобретал ДФ 244 более одного года назад, машина прошла полную обкатку и ни разу не подвела. Не было ни одного серьёзного отказа или поломки. У трактора неплохая мощность при довольно скромном расходе горючего. К недостаткам могу отнести слишком маленький вес, который не позволяет колёсам хорошо взаимодействовать с грунтом. Поэтому пришлось доработать конструкцию и повесить дополнительные грузы.
Машина мощная и производительная. Может уверенно использоваться не только для земледельческих работ, но и для транспортировки тяжёлых прицепов и полуприцепов.Трактор хорошо перемещается по бездорожью и участкам местности, обильно покрытых снегом. Из минусов — перегрев масла при высоких нагрузках и быстрый выход из строя элементов гидросистемы

Обкатка

Проведение комплекса мероприятий, целью которых является предотвращение преждевременного выхода из строя двигателя и трактора в целом, называется вождением. Это не занимает много времени, но необходимость очевидна. Улучшается состояние всех деталей, так как при приработке поверхности деталей смазываются и перекрываются.

Запустите двигатель и дайте ему поработать на малых оборотах, постепенно увеличивая их. Чтобы сделать полную обкатку двигателя, потребуется всего полчаса.
Чтобы управлять трактором, следуйте схеме, приведенной в руководстве.

Чтобы сохранить минитрактор Dong Feng в целости, необходимо правильно подготовить его к зимней остановке. Желательно, чтобы он хранился в сухом проветриваемом помещении. Перед консервацией желательно сделать следующее:

Очистить от грязи.
Промойте фильтры.
Слейте жидкость из системы охлаждения.
Проверьте все контакты и затяните крепления.
Протрите все металлические поверхности промасленной тканью, чтобы предотвратить коррозию.
Слегка уменьшите давление в шинах.

Технические характеристики мини трактор DF — 244

Масса: 1230 кг.
Габариты машины (мм): 3 210 х 1475 х 1 860
Емкость топливного бака: 16 л.
Мощность: 24 л.с.

Удобство водительского места также гармонично продуманно, что позволяет на протяжении длительного времени заниматься своей работой, без излишней усталости, вреда для здоровья или травмоопасности. Водительское сидение оснащено возможностью производить ряд индивидуальных регулировок, включая выбор степени жесткости в зависимости от веса человека – это позволит каждому чувствовать себя комфортно и удобно за рулем.

Приборная панель имеет следующие показатели:

Тахометр, позволяющий учитывать время, проведенное трактористом за рулем.
Счетчик уровня топлива в баке.
Температурный показатель жидкости в охладительной системе.
Показатель количества оборотов двигателя;
Сведения о давлении масла;
Показатель напряжения.

трактор кун погрузчик донфенг китай фотон с кабиной

Особенности работы мини трактор DF-244 с кабиной

Стоит отметить, что мини трактор Донфенг DF244 положительно характеризует себя во время работы. Система легко запускается даже в холодное время, а на холостых оборотах двигатель работает плавно и равномерно, что является весьма позитивным моментом, позволяющим оценить качество всей сборки.

Переключение передач происходит легко и точно. Лишь небольшой щелчок и все готово. В агрегате только передний ход, задняя передача не предусмотрена. Это не означает, что трактор не способен осуществлять заднее движение, езда назад осуществляется посредство реверс-редуктора, притом скорость и усилия сохраняются одинаковыми, вне зависимости от направления движения – переднее или заднее, что является весьма удобным.

Если вам необходима маневренная и легкая в управлении машина – купить мини трактор донфенг ДФ244 правильная цель. На нашем сайте представлена качественная техника по доступной стоимости – выбирайте и приобретайте!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МИНИТРАКТОР 4х4 DF-244

М О Д Е Л Ь	DONGFENG DF — 224 с КАБИНОЙ
Колесная формула	4 х 4
Масса снаряженная без навески, кг	1230
Размеры габаритные (ДхШхВ), мм	3170 х 1455 х 1889 (с кабиной)
Тяговое усилие, кН (тс)	6,6 (0,66)
Колесная база, мм	1 806
Покрышки передние	7,5 — 16
Покрышки задние	12,4 — 24
Дорожный просвет, мм	254
Радиус разворота, м	3,1 (2,6 с притормаживанием)
Тормоза	барабанные механические
Двигатель	Laidong 4 L22BT
Тип двигателя	рядный дизель водяного охлаждения
Число цилиндров / объем,см3	4 / 2160
Мощность, л.с.	24
Номинальные обороты коленвала, об/мин	2 400
Крутящий момент максимальный, Нм	124
Удельный расход топлива, г/кВтч	не более 248
Свеча подогрева при запуске	в камерах сгорания
Мост передний	DANA
Число передач	(4+1)х2
Диапазон скоростей вперед, км/ч	1.72-26.02 км/ч
Диапазон скоростей назад, км/ч	2.25- 10,39 км/ч
ВОМ двухскоростной	8 шлицев 540/720 об/мин
Тип навесной системы	задняя трехточечная, I категории
Конечная трансмиссия	Цилиндрическая прямозубая шестерня, шестерня внешнего зубчатого зацепления
Выходы гидрораспределителя	2
Сила подъема навески, кН	не менее 6,6
Рулевое управление	с гидравлическим контуром
Бак топливный, л	18
