Технические характеристики
Габаритные размеры:
- длина – 10120 мм;
- ширина – 7490-8690 мм;
- высота – 3980-4400 мм;
- радиус поворота – 8100 мм.
Масса комбайна без жатки составляет 11075 кг.
Эксплуатационные характеристики:
- вместимость бункера – 5,4 кубометра;
- скорость выгрузки зерна – 42 л/сек;
- высота выгрузки из бункера – 3475 мм;
- ширина захвата – 5000, 6000, 7000 или 9000 мм;
- производительность при уборке пшеницы – 12,3-12,8 т/час;
- высота среза – 110 мм;
- суммарные потери зерна за молотилкой – не более 1,5%
- суммарные потери зерна за жаткой – не более 0,5%;
- дробление зерна – не более 2%;
- сорная примесь – не более 2%.
Эксплуатационная производительность при подборе и обмолоте валков пшеницы составляет 10,11 т/час, удельное потребление горючего – 3,3 кг/т.
Транспортная скорость техники достигается 20 км/час. Работать комбайн может на скорости 3,2-9,4 км/час.
Конструкция кабины
Во время работы операторы Вектора 410 будут находиться в самых комфортных условиях. Кабина имеет эргономичную форму, надежно защищена от попадания пыли, а также от вибраций и шума. Оптимальные условия внутри создаются с помощью системы отопления, вентилятора и кондиционера.
Стандартная комплектация включает:
- антенну;
- место, предназначенное для установки магнитолы;
- акустическую систему;
- рабочее кресло с множеством регулировок;
- откидное сидение для штурвального.
Воспользовавшись имеющимися настройками, можно без труда подогнать кресло под индивидуальные параметры.
Общее описание. Что нового?
Еще на начальном этапе проектирования конструкторы отказались от привычных чертежей, а вместо них использовали современную систему компьютерного проектирования с учетом международного опыта. Такой подход позволил улучшить надежность узлов и блоков комбайна, а также увеличить производительность.
Для Вектора 410 конструкторы применили инновационную компоновку: кабина – бункер – двигатель, что, с одной стороны, повысило звукоизоляцию кабины и сделало труд комбайнера более комфортным. С другой стороны, расположение кабины в центре увеличило обзор жатки не только в дневное время, но и ночью при мощном освещении шестью галогенными фарами.
Наибольшая экономическая эффективность применения комбайна достигается при обработке примерно 750 га за сезон и урожайности 50 центнеров с гектара. Скорость движения около 12 км/час. Потери зерна не превышают 1%, а степень повреждения крайне низка. Это обеспечивается двумя ступенями очистки зерна и устройством домолота. При небольшой влажности воздуха зерно можно сдавать на реализацию без дополнительной очистки, так как наличие примесей в бункере ниже нормы в 5 раз. Максимальный объем зернового бункера составляет 6 кубометров.
Читайте Комбайн РСМ 1401 – гордость
Изменение объема и управление крышей производится с рабочего места комбайнера. Производительность бункера повышена за счет большего времени работы между выгрузками зерна. В машине реализована возможность выгрузки с влажностью более 30%. В базовую комплектацию включен воздушный компрессор и ресивер на 110 литров для обслуживания комбайна в конце каждой смены.
Жатка Комбайна Вектор 410
Оборудован комбайн Вектор 410 адаптером в виде универсальной жатки. Её особенность состоит в том, что она имеет регулируемую ширину захвата, которая может составлять 5,6,7 и 9 метров. При этом ширина захвата подборщика равна 3,4 метра. Такая конструкция адаптера позволяет снизить потери зерна, получаемые в результате осыпания. Особый механизм конструкции равномерно подаёт зерно, нивелируя влияние побочных факторов вроде проблемных участков обрабатываемой площади. Вместо неё может использоваться очесывающая жатка.
В дополнение к базовой комплектации жатки комбайн Вектор 410 может опционально иметь и тележку для её перевозки.
Комбайн Вектор 410 и колонна техники
Настройка скорости движения жатки
Корректная настройка скорости движения жатки является одним из ключевых аспектов, влияющих на эффективность работы комбайна КМС 8. В зависимости от условий и типа зерноуборочной культуры необходимо выбрать оптимальную скорость движения жатки для достижения максимальной производительности и качества уборочных работ.
Для настройки скорости движения жатки КМС 8 рекомендуется следовать следующей последовательности шагов:
Оцените состояние почвы и общие условия работы
Перед настройкой скорости движения жатки важно оценить состояние почвы и наличие препятствий на поле. Используйте эти данные для определения уровня скорости, при котором будет достигнут наилучший результат.
Установите оптимальную скорость движения посевного комбайна
Правильная настройка скорости движения посевного комбайна КМС 8 поможет достичь оптимальной производительности и качества уборочных работ. Обратитесь к руководству по эксплуатации для получения рекомендаций по установке оптимальной скорости движения.
Установите начальную скорость движения жатки. При работе с жаткой КМС 8 рекомендуется начать с установки начальной скорости движения. Она может быть установлена в зависимости от культуры и собственных предпочтений оператора.
Протестируйте выбранную скорость движения. После установки начальной скорости движения жатки КМС 8 рекомендуется протестировать ее эффективность и проверить наличие проблем или необходимость изменения скорости.
Внесите необходимые корректировки. Если при тестировании скорости движения жатки КМС 8 возникли проблемы или выявлено необходимость изменения, внесите соответствующие корректировки. Изменения могут быть связаны как с увеличением, так и с уменьшением скорости.
Повторите тестирование и корректировку скорости движения. После внесения корректировок повторите тестирование скорости движения жатки КМС 8 и, если необходимо, повторите процесс корректировки до достижения оптимальных результатов.
Правильная настройка скорости движения жатки КМС 8 позволит достичь оптимальной производительности, качества уборочных работ и уменьшить риск повреждения культурных растений. Следуйте инструкции и рекомендациям производителя для достижения наилучшего результата.

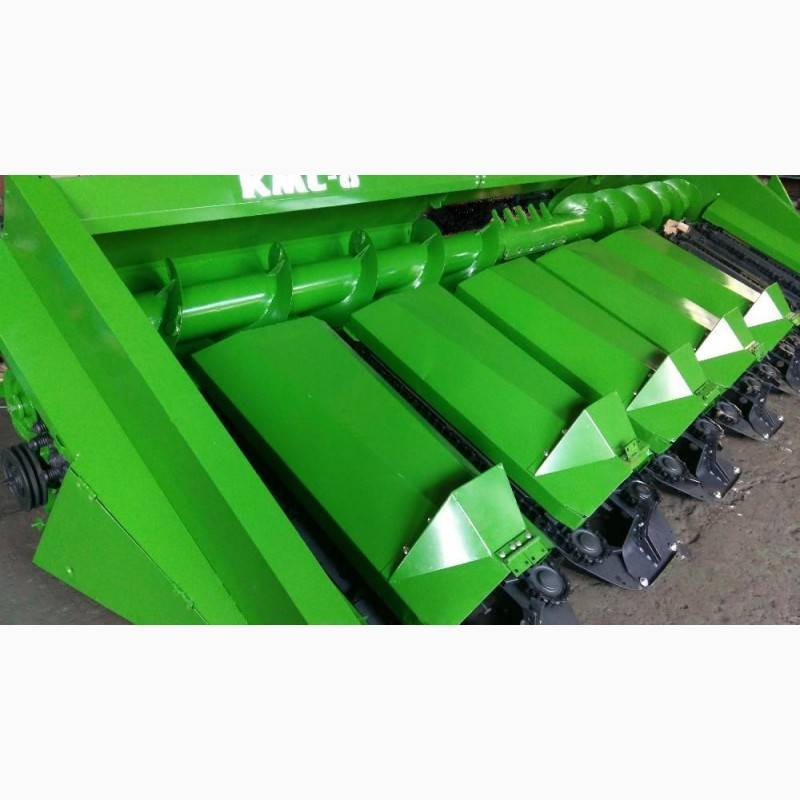

Технические характеристики жаток кукурузоуборочных КМС-6 и КМС-8
| КМС-6 | КМС-8 | |
| Число убираемых рядков | 6 | 8 |
| Ширина междурядий, см | 70 | 70 |
| Ширина захвата, м | 4,2 | 5,62 |
| Производительность, т/ч | 10-16 | 13-20 |
| Масса, кг | 2000 | 3200 |
| Габаритные размеры в рабочем положении(длина/ширина/высота), мм | 3000/4370/2125 | 5770/2500/1250 |
Высокопроизводительные жатки для уборки кукурузы КМС-6 и КМС-8 агрегатируются с зерноуборочными комбайнами
«Славутич», «Дон-1500», «CLAAS», «John Deere», «Case», «Massey Ferguson», «Top Liner»,
«New Holand» и др.
Жатка в агрегате с комбайном производит уборку урожая спелой кукурузы со сбором и последующим обмолотом початков,
измельчением и разбрасыванием листостебельной массы по полю. Модификации жатки позволяют агрегатировать ее практически со всеми известными зерноуборочными комбайнами.
Развитая мысовая часть жатки безупречно подбирает также полеглую кукурузу, что позволяет снизить потери и обеспечить высокое качество уборки.
Простота конструкции, наличие откидных капотов, легко открывающихся ограждений делают машину надежной в работе и удобной в обслуживании.
По сравнению с приспособлениями для уборки кукурузы со сбором листостебельной массы (КМД-6, ПЗКС-6), имеет значительно меньшую конструктивную
массу и энергоемкость выполнения технологического процесса, что позволяет на 15-20% увеличить производительность уборки и снизить расход горючего.
Навешивается на наклонные камеры комбайнов и не требует доработки их приводов жатки.
Расположенные по всей ширине захвата машины ножи измельчителя позволяют убирать засоренные посевы кукурузы.
Машина обеспечивает достаточно низкий срез и качество измельчения стеблей кукурузы, что не требует дополнительных затрат при вспахивании поля после уборки.
Ременной привод измельчителей стеблей обеспечивает большую надежность работы в сравнении с цепной передачей. Рабочие органы машины
защищены предохранительными устройствами, что повышает надежность машины в эксплуатации, а наличие откидных капотов, легко
открывающихся ограждений обеспечивает удобство в обслуживании.
Жатка оснащена системой сигнализации, позволяющей комбайнеру из кабины комбайна контролировать ход технологического процесса. Современная конструкция
узлов, автоматические натяжные устройства приводов — достоинства этого приспособления.

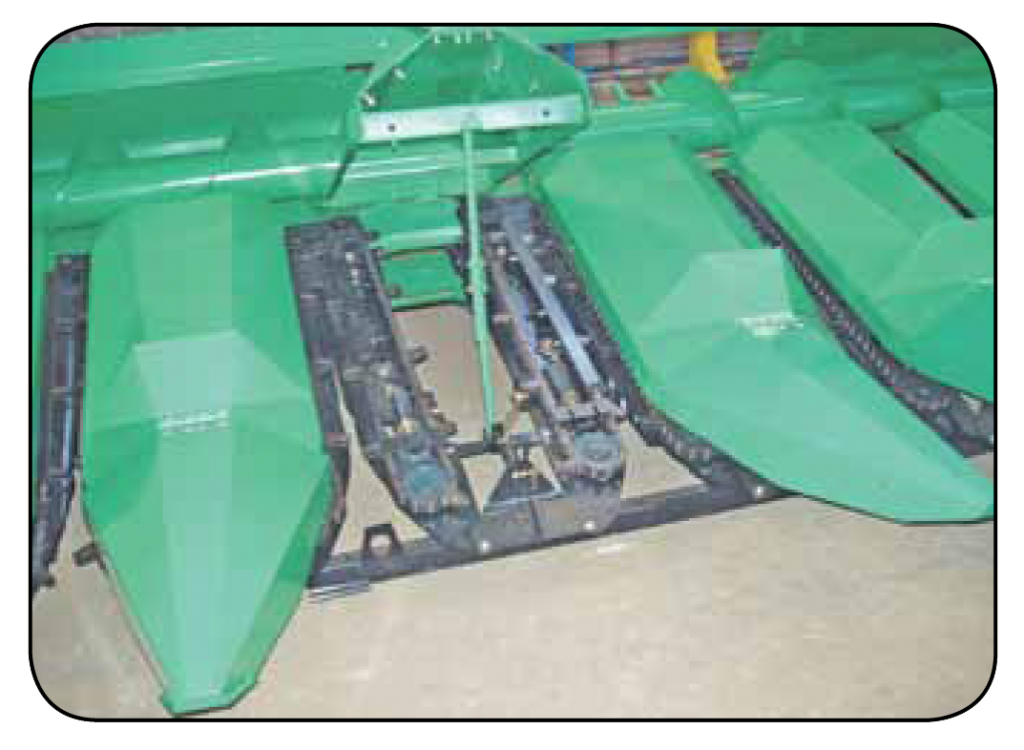

Технологическая схема устройства КМС-6 и КМС-8
| 1. мыс; 2. вальцы; 3. отрывные пластины; 4. подавающие цепи; 5. шнек; 6. вертикальный вал; 7. ступица; 8. режущий нож; 9. кожух. |
Универсальная жатка
Комбайны Вектор 410 оборудованы жатками, которые называются «Сильный поток». Ширина захвата зерновых культур составляет 5, 6, 7 либо 9 метров. Жатка копирует рельеф полей за счет простой гидромеханической системы.
Жатка комбайна Вектор 410
Качественный срез растений осуществляется планетарным приводом специальных ножей под названием «Шумахер».
Барабан обмолота, по словам производителя, имеет самый большой в мире диаметр – 800 мм. Он не повреждает зерна, способен работать с проблемными культурами: засоренными, скрученными, влажными.
Двухступенчатая очистная система и соломотряс, оснащенный 4 клавишами и 7 каскадами, предупреждают потери урожая. Зерно, которое попадает в бункер, характеризуется высоким качеством сечки и чистотой.
Регулировка высоты плевелей
При настройке жатки КМС 8 одним из важных элементов является регулировка высоты плевелей. Высота плевелей должна быть оптимальной, чтобы обеспечить правильное функционирование жатки и качественный сбор урожая.
Для регулировки высоты плевелей следуйте следующим шагам:
Опустите жатку на землю и убедитесь, что она находится в положении «работы».
Раскройте плевельный стол и установите его на желаемую высоту. Обычно оптимальная высота плевелей составляет около 40-60 мм.
Для регулировки высоты плевелей используйте специальные регулировочные винты. Они находятся на каждом конце плевельного стола.
Поворачивайте винты влево или вправо, чтобы изменить высоту плевелей
Обратите внимание, что изменение высоты плевелей может производиться с помощью одного винта или обоих винтов одновременно.
Проверьте высоту плевелей с помощью специального инструмента или просто визуально. Высота плевелей должна быть равномерной на всей ширине жатки.
После регулировки высоты плевелей установите фиксирующую гайку на регулировочных винтах, чтобы предотвратить их случайное изменение во время работы.
Помните, что правильная регулировка высоты плевелей является ключевым фактором для эффективной работы жатки и повышения качества сбора урожая. При необходимости повторите регулировку высоты плевелей в течение сезона, особенно если условия в поле изменяются.
Достоинства комбайнов Вектор
Техника популярной марки отличается универсальностью, потому имеет очевидные преимущества:
- Исключены протечки. На гидравлических трубках соединения с колец и каучуковые уплотнители;
- Отсутствует сложная электроника. Нет необходимости обращаться к узким специалистам в случае поломки;
- Пневматические шины с грунтозацепами. Техника легко передвигается по заболоченным местностям;
- Кожух зернового бункера закрывается с помощью электропривода;
- Роторный домолот. Зерно обрабатывается более деликатно;
- Наличие большого моторного отсека. Значительно облегчаются ремонтные работы и техническое обслуживание комбайна;
- Доступность запчастей для устранения различных неисправностей.
Есть и небольшие недостатки. Возможна протечка масла, сбой системы подсчёта убранной территории, отсутствие на жатках отдельных моделей возможности копирования ландшафта. Но в целом бюджетные комбайны полностью оправдывают свою стоимость и работают весь гарантийный период без серьёзных поломок.
Техническое оснащение
Без жатки конструкция комбайна Вектор имеет длину 7938 мм, ширину 3559 мм, и высоту 4010 мм. С жаткой длина машины составляет 12 метров. Размеры бункера при необходимости могут увеличиваться до 6 м³. Его раскрытие производится с помощью электрического механизма, поэтому оператору не придется вылезать из кабины.
Основные технические характеристики комбайна Вектор 410 представлены в списке:
- объем бункера может варьироваться в пределах 4,5 – 6 м³;
- зерно выгружается на высоте 3475 мм;
- скорость пересыпания урожая в кузов машин — 42 л/с;
- вес модели Вектор 410 без учета жатки равен 11075 с погрешностью в 300 кг.
Комбайн осуществляет различные технические манипуляции с соломой: разбрасывает по полям, измельчает, заготавливает для использования в качестве корма. Вектор 410 компонует нерезервную часть культур в плотные рулоны и выгружает их без остановки работы.
Зерноуборочный комбайн «Vector» 410 РСМ-101
Устройство комбайна «Vector» 410
- моторная часть – это 6-цилиндровый 4-тактный дизельный двигатель с турбоннадувом;
- жатка – унифицированная, известная как «Power Stream», которую можно ставить и на другие комбайны от «Ростсельмаша;
- кабина – создана согласно ведущим требованиям по эргономике для минимизации вредных производственных факторов на комбайнера;
- гидравлический блок;
- ходовой узел;
- трансмиссия, позволяющая комбайну перемещаться со скоростью 25 км/ч.
Достоинства
- высокооборотистый тяговый узел «ЯМЗ-236-НД», создающий мощность в 210 л.с.;
- рациональное использование горюче-смазочных материалов – на одну тонну зерна тратится до 2,5 л дизеля;
- гидростатическая трансмиссия «ГСТ-112», которая позволяет плавно регулировать рабочую скорость в зависимости от конкретной задачи;
- регулируемая высота реза;
- объединенный гидравлический блок, связанный с вместительным гидроресивером в 50 л;
- широкозахватная жатка «Power Stream»;
- функционал «Level Glide» для лучшего результата на полях со сложной геометрией и каменистыми вкраплениями;
- кабина комбайнера повышенной комфортности, недоступная для влаги, пыли и виброзвуковых колебаний.
По желанию, 410-й «Вектор» может поставляться в полноприводном варианте и на полугусеничном ходу.
Устройство зерноуборочного комбайна Вектор 410
При проектировании зерноуборочного транспорта команда пыталась добиться не только высокой мощности комбайна, но и отличных ходовых характеристик в сочетании с удобством использования. Поэтому рабочее место оператора (кабина) имеет большой обзор за счёт больших тонированных стёкол, и комфортную температуру внутри кабины, выдаваемую системой кондиционирования. Чего нет в старых моделях вроде КСК-100.
Большая часть основных модулей отлично справляется с работой в базовой комплектации, но при этом их можно улучшить добавлением опциональных узлов. К примеру, в двигатель могут быть добавлены воздушный компрессор и система мониторинга топливного расхода. Ходовая часть может дополняться полным приводом и съёмным полугусеничным ходом, а молотилка системой автоматической смазки.
Мощность комбайна обеспечивает 6-цилиндровый двигатель в 210 л.с., который имеет турбонаддув и обладаёт запасом крутящего момента в пределах до 15%. Беспрерывную работу техники в течение 16 часов обеспечивает объёмный топливный бак на 540 л. При этом не исключается работа в тёмное время суток, т.к. имеется набор из 6 галогенных ламп, обеспечивающих эффективную подсветку обрабатываемого пространства.
Тишина в кабине, обеспеченная системой гашения вибрации, заполняется звуками встроенной магнитолы. Также, помимо прочего, имеется система адаптирования к рельефу поля на основе гидромеханики и современная информационная система с функцией оглашения состояния систем и ситуационного кадрирования.
В дополнение к нему можно использовать другую технику, например, трактор ЮМЗ 6.
Выгрузка комбайна Вектор 410
Как настроить жатку КМС 8: подробная инструкция
Настройка жатки КМС 8 является важным этапом подготовки к уборке урожая. Правильная работа жатки обеспечит эффективный сбор урожая и уменьшит количество потерь зерна. В этой подробной инструкции мы расскажем, как настроить жатку КМС 8.
1. Подготовка жатки
Перед настройкой жатки необходимо убедиться, что она в хорошем состоянии и готова к работе. Проверьте детали и смазочные точки жатки, убедитесь в отсутствии повреждений и износа. При необходимости, произведите замену или ремонт деталей.
2. Установка высоты жатки
Высота жатки должна быть правильно установлена для оптимальной работы. Поднимите жатку до уровня, при котором ножи находятся на расстоянии около 5-10 см над землей. Это поможет избежать повреждений жатки и улучшит ее сцепление с почвой.
3. Регулировка угла наклона жатки
Угол наклона жатки важно настроить для оптимального сбора урожая. Настройте угол, чтобы ножи с легким сопротивлением проникали в почву и максимально собирали урожай
Обычно рекомендуется установить угол наклона жатки от 2 до 5 градусов.
4. Правильное настроение ножей
Ножи жатки должны быть правильно настроены, чтобы собирать урожай наиболее эффективным образом. Проверьте остроту ножей и их положение относительно площадки жатки. Ножи должны быть острыми и находиться на оптимальной высоте от земли, чтобы снизить потери зерна.
5. Регулировка скорости жатки
Скорость жатки также играет важную роль в эффективности сбора урожая. Установите скорость жатки, которая позволит собирать урожай без перегрузки жатки или опустошения бункера. Экспериментируйте с разными скоростями, чтобы найти оптимальную для ваших условий.
6. Осмотр и устранение неполадок
Перед началом работы жаткой КМС 8, следует осмотреть ее на предмет неполадок и возможных проблем. Проверьте, что все детали на месте, отсутствуют повреждения, и жатка готова к эксплуатации. При обнаружении проблем, ремонтируйте или заменяйте детали в соответствии с инструкцией производителя.
7. Проверка работы жатки
После настройки жатки, перед началом работы убедитесь, что она работает корректно. Проверьте сбор урожая и убедитесь, что жатка справляется с задачей без проблем. Если возникают проблемы или отклонения, произведите дополнительную настройку или обратитесь за помощью к профессионалам.
Следуйте этой подробной инструкции и настройте жатку КМС 8 для эффективной уборки урожая. Правильная настройка жатки поможет собрать максимальное количество зерна и уменьшить потери. Не забывайте проверять и регулировать жатку в процессе работы, чтобы обеспечить оптимальную производительность.
