Комбайны РСМ 100, 1401
Комбайн кормоуборочный самоходный РСМ-100 предназначен для скашивания кукурузы, подсолнечника, зерна и других культур с высоким стеблем. Данная техника может использоваться во всех почвенно-климатических зонах, за исключением горных районов. Ее применяют на полях со средней и низкой урожайностью. Комбайн отличается высоким показателем коэффициента надежности технологического процесса.
Комбайн РСМ 1401 отличается от других агрегатов продуманной конструкцией, которая позволяет работать в любых погодных условиях с минимальным расходом энергии. Рабочая скорость этой сельскохозяйственной техники составляет 18 километров в час. Основными конкурентными преимуществами этой модели комбайна является ее высокая производительность и универсальность. Питающий аппарат этой машины представлен устройством повышенной надежности с четырьмя вальцами. Благодаря этому агрегат может работать в различных скоростных режимах (в зависимости от типа почвы, на которой он эксплуатируется).
КДП-3000
Прицепная модель, которая приводится в действие ВОМом трактора и может использоваться для заготовки кукурузы, подсолнечника, злаковых, зернобобовых трав – свежих или подвяленных в валках.
В основу конструкции его измельчителя положен дисковый измельчитель. Так же оборудована датчиками для предотвращения попадания камней, металлических предметов.
Особенности:
- усовершенствованная дисковая дробилка из 12 радиально расположенных лезвий, эффективно перемалывающая вегетативную часть растений и твердые зерна;
- большой срок службы питающих вальцов за счет камне- и металлодетекции;
- универсальный прицепной узел, позволяющий с малыми временными и силовыми затратами менять тяговую базу;
- компактность, облегчающая хранение и транспортировку по дорогам общего значения;
- расширенная гарантия на продукт, которая длится 24 мес.
Рабочие показатели:
- Силовой класс трактора – не ниже 2го;
- Необходимая мощность – 110…185 кВт;
- Продуктивность – до 43 т/ч;
- Захват – 2/3/3,4 м;
- Высота реза – 6/12 см;
- Вес – 3100 кг.

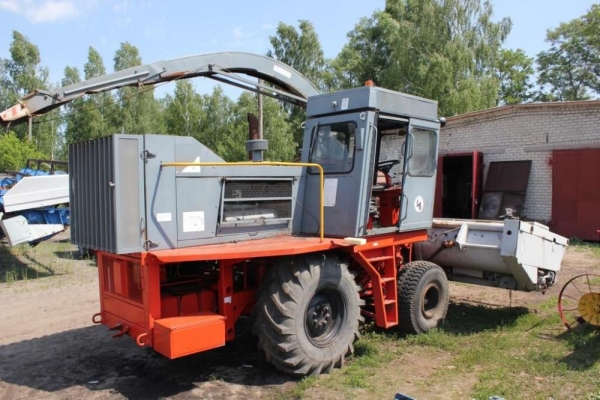

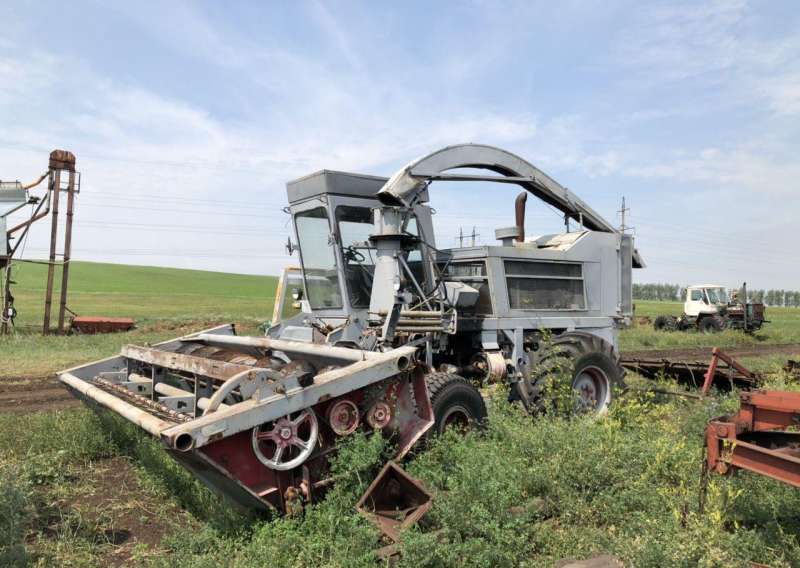

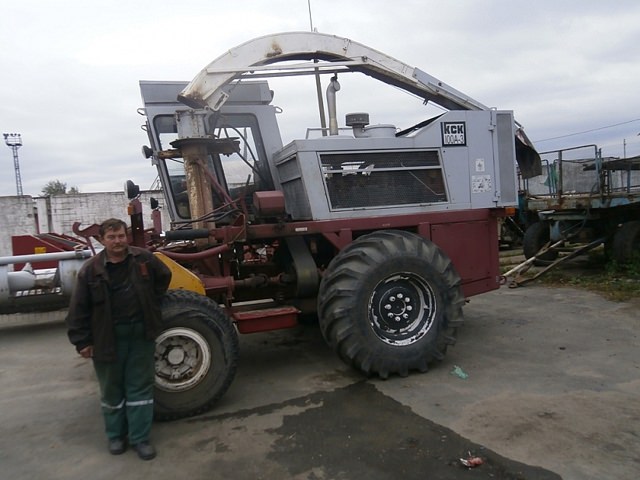

Комбайн самоходный кормоуборочный КСК-100А-3, КСК-100А-Б-3
Мощность двигателя номинальная
кВт ( л. с.)
158 (215)
Показатели технологического процесса
На подборе подвяленных трав
Производительность за час основного времени
т/ч
25,2
Пропускная способность
кг/с
7
На уборке трав
Производительность за час основного времени
т/ч
36
Пропускная способность
кг/с
10
На уборке кукурузы молочно-восковой спелости
Производительность за час основного времени
т/ч
90
Пропускная способность
кг/с
25
Жатка для уборки кукурузы барабанного типа
м
3
Жатка для уборки кукурузы мотовильного типа
3,4
Жатка для уборки трав
4,2
Измельчающий аппарат
Минимальная установочная высота режущего аппарата, не более
Жатки для уборки трав
мм
60
Жатки для уборки кукурузы
80
Основная (при числе ножей 12)
мм
5; 10; 15; 20; 25
Дополнительная
30; 40; 50; 60; 75; 101
Высота загрузки измельчённой массы в транспортные средства, не менее
м
3,5
Рабочая скорость движения
км/ч
до 12
Полнота сбора в процессе кошения или подбора, не менее
%
99
Размеры и масса самоходного измельчителя без приставок
Цена комбайна «КСК-100»
Как уже было отмечено, кормоуборочные комбайны «КСК-100» и все их разновидности с 2009 года сняты с производства и в Гомеле, и в Брянске. Стоимость нового комбайна«КСК-100» последней модификации до последнего времени находилась в пределах от полутора до двух миллионов рублей, в зависимости от комплектации. Теперь совершенно новых «КСК-100» на рынке сельхозтехники уже не осталось.
Зато вторичный рынок предлагает большое количество «КСК-100» в самом разном техническом состоянии. Цены так же разнообразны. Подержанный комбайн «КСК-100», в исправном состоянии и «на ходу» сейчас можно приобрести и за 100 тысяч рублей. Если, конечно, есть немалый опыт эксплуатации и ремонта данной сельхозтехники. Б/у «КСК-100» в довольно «бодром» техническом состоянии можно купить за 500 тысяч рублей.
https://youtube.com/watch?v=RBRz_gg-8bw
Кормоуборочный комбайн КВК 800
Комбайн КВК 800 используется на сельскохозяйственных предприятиях и в аграрных комплексах с крупными объемами кормозаготовки. Производительность этой модели достаточно высокая за счет того, что в ней используется прямоточная проводка измельченной массы.
Комбайн оснащен надежным и экономичным двигателем. Комплект адаптеров, поставляемый вместе с этой машиной, позволяет использовать ее для проведения различных по сложности операций (срез стеблей, дробление).
Заточка ножей в этом агрегате происходит в автоматическом режиме. В конструкции данного комбайна присутствует система защиты измельчающего аппарата, которая препятствует попаданию в него инородных предметов.
Нельзя не отметить и удобство кабины комбайна, которая оборудована кондиционером и отопительной системой.
Технические характеристики
Существующие модификации комбайна обладают близкими параметрами с базовой моделью, однако являются более функциональными и эффективными при уборке сельскохозяйственных культур. Общие технические данные сведены в таблицу.
Характеристики комбайна «КСК-100» и его модификаций «А-2», «А-3», «Б-2» и «А-Б»:
| Характеристики | Показатели | Ед. измерения |
| Мощность двигателя (поддерживается на одном уровне для различных моделей) | 200 | л.с. |
| Удельный расход топлива | 162-168 | г/(л.с.*ч) |
| Число цилиндров | 6 (V-образное размещение) | шт. |
| Производительность: | ||
| — по зеленой траве | 8-10 | кг/с |
| — по подвяленной траве | 6-7 | кг/с |
| — по кукурузе | 20-25 | кг/с |
| Устанавливаемая длина резки на силос | 0,5-10 | см |
| Скорость: | ||
| — транспортная | 0-20 | км/ч |
| — рабочая | 0-12 | км/ч |
| Ширина захвата подборщика трав и культур | 1,9-2,2 | м |
| Ширина захвата жатки: | ||
| — кукурузы (трубостебельных культур0 | 3,0-3,4 | м |
| — травы | 4,2 | м |
| Высота среза (мин) | 6-8 | см |
Несмотря на длительную историю своей эксплуатации, разновидности комбайна КСК-100 до сих пор остаются востребованными на рынке сельхозтехники. Относительно невысокая стоимость и ремонтопригодность повышает их практическую ценность. Возможность регулировки рабочих настроек позволяет использовать комбайн для уборки промышленных полей и частных фермерских хозяйств.На видео комбайн КСК-100 в работе:
Виды, технические характеристики, устройство кормоуборочных комбайнов
Классификация кормоуборочных комбайнов основана на таких параметрах, как принцип агрегирования и тип измельчающего устройства. Первый классификатор подразделяет комбайны на самоходные и прицепные, второй – на дисковые и барабанные.
Все кормоуборочные комбайны схожи по своему строению и комплектации.
Таким образом, в состав кормоуборочного комбайна входят следующие рабочие узлы:
- жатка, которая может иметь различную ширину захвата;
- измельчающее устройство;
- подборщик.
Наибольшую важность для комбайна имеют следующие показатели:
- производительность;
- расход топлива;
- мощность двигателя.
Разновидности и особенности устройства комбайнов для уборки кормов
В зависимости от автономности силовой установки кормоуборочные комбайны бывают:
- самоходные – передвигают за счет собственного дизельного двигателя и колесного или гусеничного шасси;
- прицепные – сочленены с приводной установкой через прицепное устройство или вал отбора мощности. Агрегируются с мощной тракторной техникой типа МТЗ;
- полунавесные – распространены в мелких агрофирмах и домашних хозяйствах, где они работают в паре с малогабаритными минитракторами или даже мотоблоками.
На схеме представлено типичное внутреннее строение всех кормоуборочных машин, согласно которой выделяют:
- 1 – разделительные элементы;
- 2 – лезвия;
- 3 – мотовило;
- 4 – шнековые устройства;
- 5-7 – питатели – обычно представлены 4-х и 5-вальцовые механизмы, некоторые из них могут подпружиненными;
- 8 – пластина;
- 9 – дробилка;
- 10 – транспортер;
- 11 – направляющий патрубок;
- 12 – разбрасыватель.
Принцип их действия во многом напоминает работу классического зерноуборочного комбайна. Благодаря делителям очерчивается отрезок, на котором будет происходить скос. Ножи производят нарезку стеблей, которые подхватываются платформенными жатками. Убранная масса, пройдя через измельчительный отсек и шнек подается к питательным вальцам, основная функция которых сводится к прессованию и равномерной укладке травы перед окончательным дроблением. В барабанных или дисковых дробилках колоски нарезаются на равномерные заготовки, которые пересыпаются через силосоотводы в грузовые машины.
Модификации комбайна
Существенная проработка и модификация «КСК-100», с учётом опыта эксплуатации данных сельхозмашин, была произведена на «Гомсельмаше» к середине 80-х годов. Результатом данной работы стал запуск в 1985-1986 годах в серийное производство ряда модификаций комбайна, с приставкой «А» в индексе: «КСК-100А», «КСК-100А-1», «КСК-100А-2» и «КСК-100А-3». Они, в частности, отличались улучшенными показателями проходимости, за счёт наличия ведущего моста с блокировкой.
Ведь главной проблемой, выявленной в ходе эксплуатации комбайнов «КСК-100» первых годов выпуска, стала их недостаточная проходимость в условиях работы на переувлажнённых и торфяно-заболоченных почвах.
Кроме того, в процессе модернизации были созданы модификации, предназначенные специально и сугубо для уборки кукурузы и прочих грубо-стебельных растений, и укомплектованные барабанной жаткой с трёхметровой шириной захвата. Это «КСК-100А-Б», «КСК-100А-Б-2», «КСК-100А-Б-3».
Технические характеристики комбайна «КСК-100»
Кормоуборочный комбайн КСК-100 имеет задний привод. Трансмиссия базируется на трёх-ступенчатой коробке передач, которая позволяет проводить реверсивное движение и торможение при использовании гидропривода.
Двигатели «КСК-100»
Кормоуборочные комбайны «КСК-100» и модификации в разные годы производства оснащались отечественными дизельными двигателями трёх видов: «СМД-72» (Харьков и Белгород), «ММЗ Д-260.4» (Минск) и «ЯМЗ-238АМ-2/3» (Ярославль). Мощность данных силовых агрегатов для комбайнов «КСК-100» находится в пределах 200-220 лошадиных сил. Удельный расход дизельного топлива составляет от 221 до 228 г/кВт.ч (162-168 г/л.с.ч.)
Двигатель «ММЗ Д-260.4».
Трансмиссия комбайна «КСК-100»
Трансмиссия состоит из трёхступенчатой коробки передач, гидропривода ходовой части, клиноременной передачи и набора редукторов для приведения в действие навесного оборудования. Комбайн может двигаться задним ходом.
Технические характеристики «КСК-100» в цифрах
- Габаритные размеры, без учёта оборудования и адаптеров: длина –5,720 метров; ширина – 3,180 метра; высота – 3,550 метра.
- Полная масса комбайна – от 11,050 до 11,450 тонн, в зависимости от модификации.
- Рекомендованная максимальная скорость: в работе – 12 км/ч; в транспортировке – 20 км/ч.
- Пропускная способность на уборке: зелёной травы – 10 кг в секунду; подвяленной травы – 7 кг/с; кукурузы, подсолнечника и т.п. силосных культур – 25 кг/с.
- Ширина жаток: «травяной» – 4,2 метра; «кукурузной» – 3,4 метра; «барабанной» – 3 метра.
- Ширина захвата подборщика – 2,2 метра.
- Минимальная высота среза: травы – 60 мм; кукурузы и других силосных культур – 80 мм.
- Длина резки – 5; 10; 15; 20; 25 мм (при 12 ножах).
- Дополнительная длина резки – 30; 40; 50; 60; 75мм.
- Размеры барабанного измельчающего аппарата: ширина – 64,8 см; диаметр – 75 см.
- Высота загрузки измельчённой массы в транспортные средства – 3,5 метра.
Самоходные кормоуборочные комбайны: КСК 100, 600
Модель комбайна КСК 100 включает в себя следующие составные части: измельчитель, подборщик, две жатки, приспособление для измельчения со швырялкой. Подборщик имеет ширину захвата 2,2 метра, имеется прижимная решетка и желоб, с помощью которого зеленая масса попадает в агрегат.
Основой всего комбайна являются следующие рабочие узлы: мотовило, режущий аппарата, суживающий шнек, вальцы разного назначения, противорежущая пластинка, барабан и силосопровод. Также в комплекте с КСК 100 могут идти дополнительные сменные агрегаты, чаще всего это жатка для кукурузы и подборщик.
Мощность двигателя составляет 200 лошадиных сил, производительность комбайна – около 10 килограммов зеленой массы в секунду. Рабочая скорость КСК 100 составляет около 12 км/час, холостой ход – 20 км/час.
Отличительной чертой КСК 600 от модели КСК 100 является наличие более мощного двигателя (235 лошадиных сил). Данная модель имеет пятиметровую жатку и трехметровый подборщик. Расход топлива у КСК 600 достаточно экономичный, что делает его незаменимым помощником в небольших фермерских хозяйствах.
Комбайн Дон 680м
Комбайн Дон 680м является одной из самых популярных моделей кормоуборочной техники среди отечественных аграриев. Эта машина привлекает потребителей оптимальным соотношением цены и качества, а также повышенной производительностью. С помощью этого комбайна фермер может заготовить до 30 тысяч тонн качественных кормов за один сезон.
Функциональное назначение этой техники состоит в уборке кукурузы, подсолнечника, а также других культур. Комбайн оснащен сменными навесными адаптерами, которые расширяют технические возможности агрегата. Они делают возможным его использование даже при неблагоприятных погодных условиях, например, при сильном ветре.
Комбайн Дон 680м экономно расходует топливо и может бесперебойно работать в течение 11 часов от одной заправки. Высокая производительность этой модели и расширенные функциональные возможности выгодно отличают ее от других комбайнов, представленных на отечественном рынке кормоуборочной техники.
КСК-100 — Википедия
Материал из Википедии — свободной энциклопедии
КСК-100 — советский самоходный кормоуборочный комбайн, производившийся на «Гомсельмаше» с 1977 года по начало 90-х. Наиболее распространённый кормоуборочный комбайн в СССР в 80-е годы.
Предназначен для косьбы травы, кукурузы и других силосуемых культур с одновременным измельчением и погрузкой в транспортные средства, а также подбора валков.
Создание
КСК-100 стал первым в СССР самоходным кормоуборочным комбайном. Для массового выпуска КСК-100 на «Гомсельмаше» в конце 70-х была проведена реконструкция, увеличащая производственную мощность завода в несколько раз.
Модификации
В 1986 году комбайн был модернизирован и появились модификации КСК-100А и КСК-100А-1. Последний имел ходовую часть повышенной проходимости и ведущий мост с блокировкой, за счёт чего обеспечивает качественную уборку культур на переувлажненных торфяно-болотных почвах, а глубина колеи при этом в 2 раза меньше, чем у КСК-100А. Затем были созданы КСК-100А-2 и КСК-100А-3, а также модификации, комплектующиеся барабанной жаткой с шириной захвата 3 м для уборки кукурузы и других грубостебельных культур: КСК-100А-Б, КСК-100А-Б-2, КСК-100А-Б-3.
Оборудование
- Подборщик валков
- УВК-Ф-1 — устанавливается на КСК-100А и предназначено для внесения жидких органических кислот при скашивании растений. Состоит из резервуара на 400 л, газоструйного эжектора, насоса, дозатора, распылителя, соединительных рукавов и пульта управления. Весит 170 кг.
Жатки:
- Травяной жаткой скашивают тонкостебельные культуры высотой до 1,5 м.
- Т.н. кукурузной жаткой скашивают силосные культуры высотой до 4 м и толщиной стеблей до 50 мм.
- На вышеуказанные модификации устанавливалась барабанная жатка для уборки грубостебельных культур.
Технические характеристики
| КСК-100АКСК-100А-Б | КСК-100А-1 | КСК-100А-2КСК-100А-Б-2 | КСК-100А-3 | |
| Двигатель | СМД-72 | Д-260.4 | ЯМЗ-238АМ-2-3 | |
| Тип измельчающего аппарата | барабанный | |||
| Пропускная способность (кг/с) на уборке | ||||
| зелёных трав | 10 | 8 | 10 | 10 |
| провяленных трав | 7 | 6 | 7 | 7 |
| силосных культур | 25 | 20 | 25 | 25 |
| Ширина захвата жатки, если таковая устанавливается (м) | ||||
| травяной | 4,2 | |||
| для силосных культур | 3,4 | |||
| барабанной | 3 | 3 | ||
| Ширина захвата подборщика (м) | 2,2 | 2,2 | 2,2 | 1,85 |
| Минимальная высота среза | ||||
| трав | 60 | |||
| силосных культур | 80 | |||
| Максимальная скорость (км/ч) | ||||
| рабочая | 12 | |||
| транспортная | 22 | 20 | 20 | |
| Полная масса (кг) | 11050 | 11450 |
Источники информации
«Техника молодёжи», № 9 за 1977 г.
Литература
Халанский В.М., Горбачёв И.В. Сельскохозяйственные машины. — М.: Колос, 2004.
Сельскохозяйственные комбайны СССР | |
|---|---|
| Зерноуборочные | |
| Картофелеуборочные | |
| Силосоуборочные |
|
| Свёклоуборочные | |
| Кукурузоуборочные | |
| Хлопкоуборочные | |
| Томатоуборочные | |
| Корнеуборочные | |
| Ботвоуборочные | |
| Капустоуборочные | |
| Льноуборочные | |
| Плодоуборочные иОрехоуборочные | |
| По уборке семенников трав | |
| Виноградоуборочные | |
| Прочие | |
| См. также | |
* На прицепные, самоходные и навесные здесь сортируются только зерноуборочные комбайныКурсивом помечаются машины достоверно известные как опытные, не производившиеся крупносерийно |
Комбайн самоходный кормоуборочный КСК-100А-3, КСК-100А-Б-3
Мощность двигателя номинальная
кВт ( л. с.)
158 (215)
Показатели технологического процесса
На подборе подвяленных трав
Производительность за час основного времени
т/ч
25,2
Пропускная способность
кг/с
7
На уборке трав
Производительность за час основного времени
т/ч
36
Пропускная способность
кг/с
10
На уборке кукурузы молочно-восковой спелости
Производительность за час основного времени
т/ч
90
Пропускная способность
кг/с
25
Жатка для уборки кукурузы барабанного типа
м
3
Жатка для уборки кукурузы мотовильного типа
3,4
Жатка для уборки трав
4,2
Измельчающий аппарат
Минимальная установочная высота режущего аппарата, не более
Жатки для уборки трав
мм
60
Жатки для уборки кукурузы
80
Основная (при числе ножей 12)
мм
5; 10; 15; 20; 25
Дополнительная
30; 40; 50; 60; 75; 101
Высота загрузки измельчённой массы в транспортные средства, не менее
м
3,5
Рабочая скорость движения
км/ч
до 12
Полнота сбора в процессе кошения или подбора, не менее
%
99
Размеры и масса самоходного измельчителя без приставок
Прицепные кормоуборочные комбайны: КДП-3000 и Sterh 2000
С помощью комбайна Sterh 2000 можно производить и убирать не только подкормку из зеленой массы, но и сенаж. Данная модель предоставляет возможность погрузки скошенной массы двумя способами: себе в прицеп или в рядом идущее транспортное средство.
Высокие показатели долговечности. Благодаря качественному металлу, из которого выполнен корпус комбайна, срок эксплуатации техники достаточно велик. Измельчитель оснащен стальными ножами, которые имеют функцию самозатачивания. Максимальная производительность 38 тонн в час.
Комбайн кормоуборочный КДП-3000 «ПАЛЕССЕ FT40», так же, как и предыдущий агрегат, является прицепным устройством, поэтому его использование возможно только в комплексе с тракторами 2-4 классов. Агрегат состоит из жатки для кукурузы, жатки для трав, измельчителя и подборщика. КДП-3000 имеет хорошие показатели по качеству измельчения зеленой массы, что обеспечивается работой дискового измельчителя, имеет мощность двигателя от 150 до 250 лошадиных сил. Не требует отцепления при перегоне.
Кормоуборочный комбайн «Ростсельмаш» РСМ 1401
Кормозаготовительный агрегат нового поколения. Соединяет в себе высокую производительность труда, высокое качество и точность измельчения, экономичный расход горюче-смазочных материалов и эргономичность конструкции. Его технические свойства позволяют за 1 час полевых работ пройти 18 км поля и заготовить 140 т силоса.
Особенности:
- прямоточная подача стеблей в измельчитель;
- V-подобная схема локализации ножей, заточка которых производится в автоматическом режиме;
- большой опционный выбор, включающий оснастку вальцовым доизмельчителем, распределителем консервирующих веществ, распределитель смазки, функционал видеонаблюдения;
- кузов для рабочего «Comfort Cab» с 2-мя посадочными местами, где есть встроенные кондиционер, печка, холодильник;
- панорамное ветровое стекло с тонированным слоем для лучшей обзорности;
- информационный модуль «Adviser», контролирующий технологический процесс с голосовым озвучиванием.
Технические характеристики:
- Мощность – 400 л.с.;
- Захват (макс.) – до 6м;
- Бачок для дизеля – 1,06 м3;
- Ширина питателя – 68 см;
- Длина реза – 4…17 мм;
- Перемещение – до 30 км/ч;
- Масса – 11 т.
КСК-100 — Википедия (с комментариями)
Материал из Википедии — свободной энциклопедии
КСК-100 — советский самоходный кормоуборочный комбайн, производившийся на «Гомсельмаше» с 1977 года по начало 90-х. Наиболее распространённый кормоуборочный комбайн в СССР в 80-е годы.
Предназначен для косьбы травы, кукурузы и других силосуемых культур с одновременным измельчением и погрузкой в транспортные средства, а также подбора валков.
Создание
КСК-100 стал первым в СССР самоходным кормоуборочным комбайном. Для массового выпуска КСК-100 на «Гомсельмаше» в конце 70-х была проведена реконструкция, увеличащая производственную мощность завода в несколько раз.
Модификации
В 1986 году комбайн был модернизирован и появились модификации КСК-100А и КСК-100А-1. Последний имел ходовую часть повышенной проходимости и ведущий мост с блокировкой, за счёт чего обеспечивает качественную уборку культур на переувлажненных торфяно-болотных почвах, а глубина колеи при этом в 2 раза меньше, чем у КСК-100А. Затем были созданы КСК-100А-2 и КСК-100А-3, а также модификации, комплектующиеся барабанной жаткой с шириной захвата 3 м для уборки кукурузы и других грубостебельных культур: КСК-100А-Б, КСК-100А-Б-2, КСК-100А-Б-3.
Оборудование
- Подборщик валков
- УВК-Ф-1 — устанавливается на КСК-100А и предназначено для внесения жидких органических кислот при скашивании растений. Состоит из резервуара на 400 л, газоструйного эжектора, насоса, дозатора, распылителя, соединительных рукавов и пульта управления. Весит 170 кг.
Жатки:
- Травяной жаткой скашивают тонкостебельные культуры высотой до 1,5 м.
- Т.н. кукурузной жаткой скашивают силосные культуры высотой до 4 м и толщиной стеблей до 50 мм.
- На вышеуказанные модификации устанавливалась барабанная жатка для уборки грубостебельных культур.
Технические характеристики
| КСК-100А</br>КСК-100А-Б | КСК-100А-1 | КСК-100А-2</br>КСК-100А-Б-2 | КСК-100А-3 | |
| Двигатель | СМД-72 | Д-260.4 | ЯМЗ-238АМ-2-3 | |
| Тип измельчающего аппарата | барабанный | |||
| Пропускная способность (кг/с) на уборке | ||||
| зелёных трав | 10 | 8 | 10 | 10 |
| провяленных трав | 7 | 6 | 7 | 7 |
| силосных культур | 25 | 20 | 25 | 25 |
| Ширина захвата жатки, если таковая устанавливается (м) | ||||
| травяной | 4,2 | |||
| для силосных культур | 3,4 | |||
| барабанной | 3 | 3 | ||
| Ширина захвата подборщика (м) | 2,2 | 2,2 | 2,2 | 1,85 |
| Минимальная высота среза | ||||
| трав | 60 | |||
| силосных культур | 80 | |||
| Максимальная скорость (км/ч) | ||||
| рабочая | 12 | |||
| транспортная | 22 | 20 | 20 | |
| Полная масса (кг) | 11050 | 11450 |
Источники информации
«Техника молодёжи», № 9 за 1977 г.
Литература
Халанский В.М., Горбачёв И.В. Сельскохозяйственные машины. — М.: Колос, 2004.
|
Оборудование комбайна «КСК-100»
Кроме барабанной жатки, кормоуборочные комбайны данной марки комплектовались так называемыми «травяными» и «кукурузными» жатками мотовильного типа. Жатка «травяная» используется для скашивания тонкостебельных культур, высотой до полутора метров. Жатка «кукурузная»специально предназначена для скашивания силосных культур высотой до 4-х метров и толщиной стеблей до 50-ти миллиметров.
Марки жаток для грубостебельных культур, с которыми агрегатируются«КСК-100» и его модификации, таковы: «ЖКЕ-3.0», «ПКК-0200000А», «ПКК-0200000», «КИЛ-0800000». Марки подборщиков к комбайну: «ПТФ-2,2», «ПТФ-2,2-01», «ПКК-0350000, КИС-0900000».
Кроме того, на «КСК-100А» устанавливали оборудование «УВК-Ф-1», предназначенное для внесения жидких органических кислот при скашивании растений. Оно состоит из резервуара на четыреста литров, газоструйного эжектора, насоса, дозатора, распылителя, соединительных рукавов и пульта управления. Весит данное устройство 170 кг.
Кормоуборочный комбайн КСК-100
Первые модели самоходного комбайна прошли испытания и были запущены в крупносерийное производство в 1977-1978 гг. Разработчиком и главным производителем модели стал белорусский завод «Гомсельмаш», возглавляющий ряд известных производителей сельхозтехники на постсоветском пространстве.
Удачная компоновка узлов определила неплохие возможности для модернизации, которая проводилась в 80-е и 90-е годы. Производство кормоуборочных комбайнов КСК-100 к настоящему времени остановлено, поскольку появились более современные и производительные образцы техники.
Несмотря на прекращение промышленного выпуска модели, работающим агрегатам доступен широкий ассортимент запчастей. Это поддерживает эффективное функционирование хозяйств, оснащенных разновидностями советской и белорусской техники.
Особенности
Силосоуборочный комбайн КСК-100 является устройством, производящим срезание стеблей кормовых культур, их измельчение и транспортировку в приемный бункер или кузов движущегося транспорта. Наличие собственной ходовой части устраняет зависимость от сторонних тяговых машин и обеспечивает перемещение на место проводимых работ. Регулировка степени нарезки и возможность частичной модернизации улучшает общую эффективность агрегата.
Преимущества и недостатки
Несмотря на широкое использование данной разновидности комбайнов в сельском хозяйстве, базовая версия и ее модификации обладают рядом плюсов и минусов.
Достоинства КСК-100 и его разновидностей:
- комбайны являются простыми в эксплуатации и не требуют длительного обучения персонала. Для многих продвинутых зарубежных моделей оператор должен пройти специальную подготовку при участии сотрудников завода-изготовителя;
- высокая ремонтопригодность;
- качественная уборка кормовых растений (с минимальными потерями);
- низкие удельные затраты на единицу силосной массы.
Недостатки моделей:
- задний привод агрегата, оптимальный для работы на сухом грунте. Передние колеса машины в грязи зарываются в землю, затрудняя этим работу и перемещение;
- частые поломки барабана, вызванные попаданием посторонних предметов;
- необходимость модернизации для получения более мелкого силоса, которое производится путем установки устройств для дополнительной обрезки;
- недостаточная проходимость требует оснащения агрегата комплектом арочных шин.
Принцип работы «КСК-100»
Основными составными частями кормоуборочного комбайна, обеспечивающими его работу,являются следующие узлы и приспособления: режущий аппарат; сменное мотовило; шнек жатки; передние вальцы, верхние и нижние; гладкий валец; брус противорежущий; барабан измельчающий; отсекатель; силосопровод с направляющим козырьком.
Также в состав рабочих элементов могут подключаться модули, увеличивающие скорость прохождения переработанного кормоматериала. Они необходимы, например, при повышенной влажности. А также подключаются элементы, позволяющие измельчать до ещё более мелкого состояния скошенную и собранную с поля кормовую растительность.
В технологическом смысле, принцип работы комбайна «КСК-100»следующий. Мотовило наклоняет стебли растений навстречу ходу комбайна и укладывает их на режущий аппарат. Срезанная растительная масса подаётся граблинами мотовила к шнеку. Шнек сужает её поток и направляет его в питающий аппарат.
Там растительная масса сжимается верхними и нижними вальцами и по противорежущему брусу попадает к барабану, где подвергается измельчению. Нарезка стеблей происходит при вращении барабана, на котором по спирали установлены специальные ножи. Наиболее эффективная обрезка достигается при использовании противорежущих пластин.
После этого измельчённая кормомасса по силосопроводу направляется в кузов двигающегося сбоку от комбайна, или прицепленного к нему сзади транспортного средства. При комплектовании силосоуборочного комбайна «КСК-100» сменным измельчающим аппаратом со швырялкой, измельченная барабаном масса попадает в швырялку и по силосопроводу быстрее направляется в транспортное средство.При этом конструкция силосопровода позволяет располагать транспорт для приёма силоса как слева, так и справа от комбайна.
Кормоуборочный комбайн КСК-100. Устройство и схема
Самоходный кормоуборочный комбайн КСК-100 предназначен для уборки силосных культур с одновременным измельчением стеблей и погрузкой их в транспортные средства; может применяться для скашивания трав и подбора валков на сенаж, травяную муку и др.
Кормоуборочный комбайн КСК-100
Устройство КСК-100
Основные сборочные единицы комбайна — жатка, самоходный измельчитель, включающий в себя шасси, двигатель, механизмы передач, рулевое управление, органы контроля и управления . Комбайн может оснащаться жаткой для уборки трав, подборщиком валков и сменным измельчителем.
Схема комбайна КСК-100: 1- режущий аппарат; 2 – мотовило; 3 – шнек жатки; 4 и 5 – верхние вальцы; 6, 7 и 8 – нижние вальцы; 9 – противорежущий брус; 10 – измельчающий барабан; 11 – отсекатель; 12 – силосопровод; 13 – направляющий козырек.
Принцип работы
Технологический принцип работы комбайна КСК-100 заключается в следующем. Растительная масса подается граблинами мотовила к шнеку. Шнек сужает ее поток и направляет в питающий аппарат. Масса сжимается верхними и нижними вальцами и по противорежущему брусу попадает к барабану, где измельчается.
Работа жатки
Далее измельченная масса по силосопроводу направляется в движущееся сбоку от комбайна или прицепленное сзади к нему транспортное средство. При комплектовании силосоуборочного комбайна КСК-100 сменным измельчающим аппаратом со швырялкой, измельченная барабаном масса попадает в швырялку и по силосупроводу направляется в транспортное средство.
Комбайн КСК-100 и его модификации в течении многих десятков лет являлись основными кормоуборочными комбайнами на территории СССР и странах СНГ.
Технические характеристики комбайна КСК-100
| Тип двигателя | СМД-72 | Д-260.4 |
| Эксплуатационная мощность двигателя, кВт (л.с.) | 147 (200) | |
| Удельный расход топлива, г/кВт.ч (г/л.с.ч.) | 228 (168) | 221(162) |
| Число и расположение цилиндров | 6-V-образный | |
| Пропускная способность, кг/с | ||
| – зеленой травы | 10 | |
| – подвяленной травы | 7 | |
| – кукурузы на силос | 25 | |
| Расчетная регулируемая длинна резки, мм | 5-100 | |
| Рабочая скорость, км/ч |
до 12
Транспортная скорость, км/ч
до 20
Ширина захвата сменных рабочих органов, м:
– жатки барабанной для грубостебельных культур
3,0
– жатки для уборки грубостебельных культур
3,4
– жатки для уборки трав
4,2
– подборщика
2,2
Кормоуборочный комбайн «Jaguar» 850
Модификация, которую производит немецкий бренд «Клаас». Характеризуется надежной технической оснасткой и достойными производительными свойствами, которые сделали его одним из самых покупаемых комбайнов в мире. Адаптирована под кошение травянистых культур, длинностебельных посевов различной спелости. Благодаря подборщику превращается в агрегат по заготовке силоса из посушенных валков.
Достоинства:
- мощная силовая установка от компании «MERCEDES BENZ» с хорошим запасом крутящего момента;
- специальная конструкция V-образных ножей, которые обладают самозатачивающимся механизмом, активируемым из кабины;
- функционал «CORN CRACKER», участвующий в доизмельчении урожая за счет 100 зубцов;
- силосопровод с поворотным диапазоном до 190 0;
- гидропривод ведущего моста;
- топливоподающая система с фильтром;
- «STOP ROCK» – технология детекции камней для защиты вращающихся органов;
- кабина с контролем климатических условий.
Технические характеристики комбайна «Ягуар» 850:
- Мощность – 303 кВт;
- Жатка – 3 м;
- Нарезка – 4…17 мм;
- Число вальцов – 4;
- Скоростные параметры – 16..40 км/ч.
Технические характеристики комбайна «КСК-100»
Кормоуборочный комбайн КСК-100 имеет задний привод. Трансмиссия базируется на трёх-ступенчатой коробке передач, которая позволяет проводить реверсивное движение и торможение при использовании гидропривода.
Двигатели «КСК-100»
Кормоуборочные комбайны «КСК-100» и модификации в разные годы производства оснащались отечественными дизельными двигателями трёх видов: «СМД-72» (Харьков и Белгород), «ММЗ Д-260.4» (Минск) и «ЯМЗ-238АМ-2/3» (Ярославль). Мощность данных силовых агрегатов для комбайнов «КСК-100» находится в пределах 200-220 лошадиных сил. Удельный расход дизельного топлива составляет от 221 до 228 г/кВт.ч (162-168 г/л.с.ч.)
Двигатель «ММЗ Д-260.4».
Трансмиссия комбайна «КСК-100»
Трансмиссия состоит из трёхступенчатой коробки передач, гидропривода ходовой части, клиноременной передачи и набора редукторов для приведения в действие навесного оборудования. Комбайн может двигаться задним ходом.
Технические характеристики «КСК-100» в цифрах
- Габаритные размеры, без учёта оборудования и адаптеров: длина –5,720 метров; ширина – 3,180 метра; высота – 3,550 метра.
- Полная масса комбайна – от 11,050 до 11,450 тонн, в зависимости от модификации.
- Рекомендованная максимальная скорость: в работе – 12 км/ч; в транспортировке – 20 км/ч.
- Пропускная способность на уборке: зелёной травы – 10 кг в секунду; подвяленной травы – 7 кг/с; кукурузы, подсолнечника и т.п. силосных культур – 25 кг/с.
- Ширина жаток: «травяной» – 4,2 метра; «кукурузной» – 3,4 метра; «барабанной» – 3 метра.
- Ширина захвата подборщика – 2,2 метра.
- Минимальная высота среза: травы – 60 мм; кукурузы и других силосных культур – 80 мм.
- Длина резки – 5; 10; 15; 20; 25 мм (при 12 ножах).
- Дополнительная длина резки – 30; 40; 50; 60; 75мм.
- Размеры барабанного измельчающего аппарата: ширина – 64,8 см; диаметр – 75 см.
- Высота загрузки измельчённой массы в транспортные средства – 3,5 метра.
Цена комбайна «КСК-100»
Как уже было отмечено, кормоуборочные комбайны «КСК-100» и все их разновидности с 2009 года сняты с производства и в Гомеле, и в Брянске. Стоимость нового комбайна«КСК-100» последней модификации до последнего времени находилась в пределах от полутора до двух миллионов рублей, в зависимости от комплектации. Теперь совершенно новых «КСК-100» на рынке сельхозтехники уже не осталось.
Зато вторичный рынок предлагает большое количество «КСК-100» в самом разном техническом состоянии. Цены так же разнообразны. Подержанный комбайн «КСК-100», в исправном состоянии и «на ходу» сейчас можно приобрести и за 100 тысяч рублей. Если, конечно, есть немалый опыт эксплуатации и ремонта данной сельхозтехники. Б/у «КСК-100» в довольно «бодром» техническом состоянии можно купить за 500 тысяч рублей.
Модификации комбайна
Существенная проработка и модификация «КСК-100», с учётом опыта эксплуатации данных сельхозмашин, была произведена на «Гомсельмаше» к середине 80-х годов. Результатом данной работы стал запуск в 1985-1986 годах в серийное производство ряда модификаций комбайна, с приставкой «А» в индексе: «КСК-100А», «КСК-100А-1», «КСК-100А-2» и «КСК-100А-3». Они, в частности, отличались улучшенными показателями проходимости, за счёт наличия ведущего моста с блокировкой.
Ведь главной проблемой, выявленной в ходе эксплуатации комбайнов «КСК-100» первых годов выпуска, стала их недостаточная проходимость в условиях работы на переувлажнённых и торфяно-заболоченных почвах.
Кроме того, в процессе модернизации были созданы модификации, предназначенные специально и сугубо для уборки кукурузы и прочих грубо-стебельных растений, и укомплектованные барабанной жаткой с трёхметровой шириной захвата. Это «КСК-100А-Б», «КСК-100А-Б-2», «КСК-100А-Б-3».
