Как изготовить подъемный строительный кран своими руками

Инструкция по сборке и чертежи

Конструкция получила название «гусь» из-за своей Г-образной формы. Механизм отличается удобством в работе, ведь благодаря ему можно подвести стрелу к моторному отсеку. Это снижает затраты труда на обвязку мотора, из-за чего срок выполнения ремонтных работ сокращается.

Конструкция «гуся» простая. Механизм состоит из разборный опоры, оборудованной колесиками. С их помощью его легко передвигать с места на место, подкатывать под автомобиль.

Устройство для гаража имеет вертикальную стойку, на ней устанавливают домкрат. «Гусь» имеет выдвижную стрелу, которая оборудована цепью с крюком. При активации домкрата стрела идет вверх, поднимая груз.

Гидравлический кран чаще всего используют для подъема двигателя. Устройство можно изготовить по готовым чертежам, но чаще всего используется созданная от руки схема крана, своими руками ее начертят даже новички.

Сначала изготавливают разборную часть поры, она является стыковой. После этого приваривают вертикальную стойку. В нижней части обязательно устанавливают распорку. После этого переходят к установке домкрата, он должен быть надежно закреплен. Стрелу делают на полный вылет, она нужна для снятия двигателя. Все части конструкции сваривают. В результате получается надежное, но маневренное устройство.

Для этого подвешивают груз, который должен быть на 20% тяжелее того, который нужно поднимать. Если механизм выдерживает нагрузку, его можно использовать в работе. Кран-гусь разборный, поэтому он не займет много места в гараже.

Снятие элементов подвески двигателя

Вначале нужно будет открутить все болты крепления картера сцепления от силовой установки.

16. Снятие картера сцепления

Затем следует приступать к элементам подвески двигателя.

Для этого придется выкрутить болты крепления опор мотора. Вначале скручивается гайка с болта на передней опоре. Поскольку на эту опору силовая установка продолжает опираться, то для того, чтобы была возможность вытянуть болт, при помощи монтировки двигатель следует несколько вывесить и извлечь болт. Далее, удерживая монтировкой агрегат, в зазор между ним и подрамником вставить деревянный брусок. После этого появиться возможность открутить болты крепления кронштейна двигателя.

17. Снятие передней опоры двигателя	18. Приподнимая двигатель монтировкой вынимаем болт	19. Что бы разгрузить кронштейн, подкладываем брусок
20. Головкой на «17» откручиваем 3 болта крепления кронштейна	21. Болты крепления кронштейна в снятом состоянии	22. Вынимаем кронштейн с опорой

Точно также разбалтывается задняя правая опора, с последующей установкой ее на деревянный брусок и снятием кронштейна.

23. Ключом на 17 отворачиваем и вынимаем болт

24. Отворачиваем 2 болта крепления кронштейна задней опоры

25. Снимаем заднюю опору

26. Снять болт заднего крепления картера сцепления возможно только после демонтажа задней опоры. На фото показано на снятом двигателеДемонтаж левой опоры крепления двигателя

27. Подкладываем брусок	28. Ключом на «13» отворачиваем гайки крепежакронштейна левой опоры к КПП
30. Вынимаем опору

За эти рымы зацепляется подъемный механизм. Чтобы извлечь мотор, его нужно до упора сдвинуть влево, чтобы первичный вал КПП вышел из маховика. Вполне возможно, что для этого придется немного кантовать двигатель, и при этом сдвигая его влево.

После того, как вал выйдет из маховика и дисков сцепления, силовой агрегат подъемным механизмом аккуратно поднимается вверх. Это лучше делать вдвоем – один будет поднимать мотор, а второй направлять его, чтобы он нигде не цеплялся.

Сложная система блоков как рассчитать выигрыш в силе

Если система устроена так, что один простой полиспаст тянет собой другой простой полиспаст, то это уже сложная система блоков. Для теоретического расчёта выигрыша в силе, необходимо условно разделить сложный полиспаст на простые и перемножить значения выигрыша от простых полиспастов. Например, если система состоит из 4 блоков, и первый условный простой полиспаст имеет выигрыш в силе 3. Он тянет за собой второй простой двухблочный полиспаст тоже с выигрышем в 3. Суммарно усилие, которое потребуется приложить будет в 9 раз меньше. Именно 4-х блочный сложный полиспаст наиболее часто используется спасателями.

https://youtube.com/watch?v=34dI88HGiZ8

Сборка конструкции

Подготовьте:

• канат;
• шайбы;
• уголки и швеллеры;
• трубу;
• болгарку;
• сварочный аппарат.

Раму следует выполнить из стального уголка 63х63х5 мм. Стрелу длиной 5 м выполняют из трубы, имеющей диаметр 55 мм. Чтобы усилить агрегат, применяют уголки размерами 30х30х3 мм.

Грузоподъемность такого самодельного крана будет около 150 кг. Если необходимо поднимать панели с большей массой, то надо увеличить кратность полиспастов, которые являются устройством для поднятия груза. Полиспаст изготавливают из блоков, соединяют их друг с другом тросом. Этот трос должен обматывать блоки по кругу. Полиспаст позволяет поднять панели, прилагая при этом меньшую силу, чем вес груза.

Полиспаст выигрывает в силе в 3-4 раза. При этом учитывают потери на трение, которые составляют 10%. Чем больше будет выигрыш в силе, тем меньше расстояние, на которое инструмент может перенести панели.

Еще 2 дня нужны на сборку механизма. Схема подъема выполнена в виде 2-кратного полиспаста. Узел поворота стрелы представляет собой 6-кратный полиспаст. Поворотную платформу изготавливают путем крепления 2 шайб. Ось заменяет болт на 30 мм.

Для уменьшения величины противовесов опорные ноги делают длиной 2 м. При радиусе поворота шайбы в 200 мм и расстоянии 2 м до противовеса в 100 кг на болт будет действовать нагрузка 1 т. Это учитывают при расчете конструкции инструмента. Выполняют расчет на устойчивость.

Принимают конструкцию за единую систему на одной опоре. Она является наименьшим расстоянием от оси вращения. На систему действуют: вес груза, противовеса и крана. Подъемный барабан создают из трубы сечением 100 мм. Его нельзя устанавливать близко к блокам. Его фиксируют ближе к шайбам.

Блоки изготавливают из 3 шайб. Они должны огибаться шнуром, диаметр блоков должен быть большим, чтобы канаты не вылетели из шайб. Блоки фиксируют без подшипников.

Нужен гибкий трос сечением 5 мм. Его рабочая нагрузка равна 150 кг, а разрывающая — 850 кг. Полиспаст функционирует по принципу рычага. Для полиспаста основным показателем является его кратность (отношение всех ветвей троса к отходящим от барабана).

Если у шнура 6 частей, то тянущая сила на барабане будет в 6 раз меньше веса груза. Если канат изготовлен для поднятия 100 кг груза, то свернутый в 6 раз, он поднимет груз весом 600 кг. Когда все системы будут готовы, нужно собрать их, согласно составленной схеме конструкции, учитывая все размеры и правила крепления узлов и деталей. После сборки нужно смазать все системы конструкции и отдельные ее детали лизолом.

Следуя всем вышеописанным указаниям, можно самостоятельно изготовить подъемный кран для строительства дома и каких-либо подсобных помещений, используемых в хозяйстве. Перед началом эксплуатации следует проверить работоспособность всех узлов созданной конструкции подъемного крана. Потом провести проверочное испытание оборудования на возможность подъема и перемещения грузов.

Современные дома строятся все выше, а бетонные блоки при этом легче не становятся. А потому, если хорошо подумать, то можно соорудить небольшой подъемный кран своими руками. Грузоподъемность такой не велика, порядка двух сотен килограммов, хотя, скорее всего, он может и больше веса поднять, однако не желательно его сильно перегружать. Данная конструкция получается полностью разборной, ее составляющие получаются весом приблизительно 20-30 килограммов, так что собирать такой кран в одиночку особых проблем не составит. Помимо этого, перевозится подобная конструкция также легко, у меня для этого вполне сгодился кузов китайского пикапа.

Напомним, что ранее мы уже публиковали статью о самодельном кране-малютке, кому интересно смотрим .

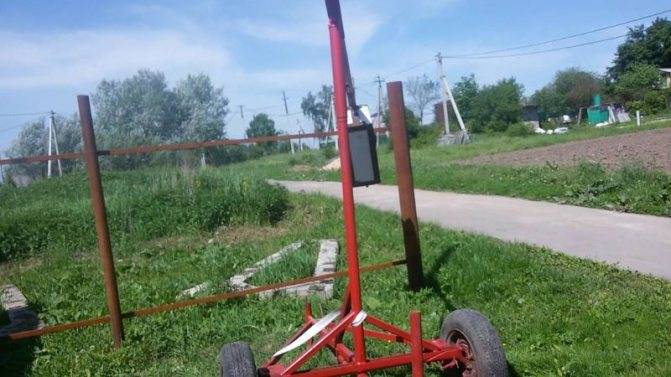

Подъемник строительных материалов

Еще одна полезная самоделка, которая значительно облегчит жизнь на стройке – подъемник стройматериалов. Например, такой, как у участника FORUMHOUSE Али-бастр.Начав заливать монолитные стены, форумчанин устал вручную поднимать тяжелые ведра с бетоном и смастерил простую в исполнении, но гениальную конструкцию.

Основой подъемника стала металлическая лестница. Чтобы надежно зафиксировать лестницу на стене, в профилированной стальной трубе 15×15 Али-бастр просверлил отверстия и с обратной стороны одел на трубу шайбу, зафиксировав ее шплинтом. Тележка, на которую кладут стройматериалы, движется вверх-вниз на подшипниках № 304 при помощи электролебедки. Расположена она почти параллельно, под небольшим углом к лестнице, за счет чего перемещение происходит плавно.

Самый простой и универсальный кран, не требующий передвижения

Если дать нашим людям опору, то они перевернут землю! Пожалуй, этот девиз лучше всего дойдёт к тому действу, что «творит» на стройплощадке участник с ником MichaelJackson. Пользователь самостоятельно строит дом из газобетона. Он решил упростить себе задачу и смастерил кран.

Хотя, мы уже говорили о множестве видов подъёмников грузов на стройплощадке (ссылки на материалы в конце статьи), этот кран заслуживает отдельного рассказа. Его не нужно передвигать по участку, т.к. стрела дотягивается до самых дальних стен.

Кран собран из металлолома. Стрела сварена из уголка. По словам пользователя, это — не самое лучшее решение с точки зрения веса конструкции. Но уголок был под рукой.

Кран рассчитан на опрокидывание, и стоит вертикально как без противовеса, так и с противовесом в 200 кг.

Поворотный узел крана. Большой подшипник пользователь обварил пластинами. Получилась «корзина». «Корзина» приварена к стойке крана, а сверху в подшипник вставлен кругляк, который приварен к стреле.

Самоделка получилась настолько удачной, что конструктора завалили вопросами.

А во сколько обошёлся кран?

Вес крана 250 кг. Металл куплен по 30 руб. за 1 кг. На железо ушло 7500 руб. + тельфер за 3500 руб. Итого, кран обошёлся в 11000 руб. и два для работы.

Тельфер перемещается по крану?

Да, тельфер перемещается по всей стреле. Стрела вращается на 360 градусов. Достаёт везде, поэтому блоки носить не надо. Взял газобетон захватом, нанёс клей с помощью самодельного приспособления, уложил блок.

Покажите, как вы сделали каретку для нанесения клея и захват для блоков?

Самодельная каретка для нанесения клея на газобетонные блоки.

А это — «апгрейд» садовой тачки для заливки бетоном армопояса, при помощи крана.

Стрелу крана можно сделать съёмной. Для этого, к центральной колонне крана, нужно приварить «плечо» длиной 1.5 м, т.к. ближе этого расстояния тельфер не подъезжает — стоит ограничитель. Стрела поворачивается по кругу при помощи троса. Стрелы длиной 6 м (1.5 м «плечо» и 4.5 м съёмная часть) хватит, чтобы достать до стен дома размером 10х10 м. Итого, самая длинная часть крана – 4.5 м и её можно будет перевозить на автомобиле, а кран собирать на месте.

1 Как мы упрощаем подъем грузов?

Грузовой полиспаст – это система, которая состоит из канатов и блоков, благодаря которой можно выиграть в эффектной силе при потере в длине. Принцип очень простой. В длине мы проигрываем именно столько, во сколько раз оказался выигрыш в силе. За счёт этого золотому правилу механики можно приподнимать грузы большой массы, не прилагая при этом немалых усилий. Что как правило не очень критично. Приведем пример. Вот вы выиграли в силе в 8 раз, при этом вам потребуется вынуть веревку длиной в 8 метров, чтобы поднять объект на высоту 1 метр.

Использование подобных устройств для Вас обойдется доступнее, чем аренда крана для подъемных работ, более того, вы можете сами контролировать выигрыш в силе. У полиспаста имеется две противоположные стороны: одна из них неподвижная, которая фиксируется на опоре, а остальная – подвижная, которая цепляется на самом грузе. Выигрыш в силе выполняется благодаря подвижным блокам, которые закрепляются на подвижной стороне полиспаста. Неподвижная часть служит исключительно для перемены пути движения самой веревки.

Виды полиспастов выделяют по проблемы, четности и кратности. По проблемы есть обычные и трудные механизмы, а кратность означает умножение силы, другими словами, если кратность будет равна 4, то в теории вы выигрываете в силе в 4 раза. Также нечасто, но все таки применяется скоростной полиспаст, подобный вариант предоставляет выигрыш в скорости перемещения грузов при совсем небольшой скорости компонентов привода.

Кран балка для гаража своими руками

Два варианта построения бизнеса по кузовному ремонту автомобилей. И так способ первый.

Вы в одном лице и мастер и директор. Как правило такие мастерские имеют небольшой финансовый оборот в силу ограниченного количества работников мастеров. Как правило кузовным ремонтом занимаются в своих гаражах или берут в аренду небольшие помещения. Регистрация индивидуального предпринимательства в таких случаях можно сказать практически не требуется, так как суммарный денежный оборот наличных средств не превышает все заданные пределы в рамках Российского законодательства. Если в ваших планах именно такая мастерская, то первое что вам необходимо:

1. Небольшой гаражный бокс, чтобы в нем можно было проводить единовременный ремонт от одного до трех автомобилей. 2. Несколько человек для выполнения различной подсобной работы — принеси подай. 3. Необходимое оборудование — различные виды сварок для кузовного ремонта и сопутствующий инструмент.

Во втором случае, когда вы хотите открыть нормальный бизнес, с регистрацией и налогами, заморочек потребуется немного больше, но основная смысловая их нагрузка остается прежней.

1. Помещение, желательно на территории какого-нибудь предприятия, так как в этом случае будет охрана включена за небольшую доплату охранику. А это уже плюс. 2. Кредиты на приобретение всего необходимого оборудования. После чего так же вам стоит все это дело застраховать от возможных рисков. В большинстве случае страхуется имущество на пожар и кражу. 3. Поиск квалифицированного персонала. Если вы не разбираетесь в ремонте автомобилей, то доверьте это дело профессионалу в своей отрасли. 4. Следующий этап становления вашего бизнеса — это регистрация в налоговой системе.

Tags: Кран балка для гаража своими руками

Мобильный станок для резки пенопласта

А тем, кто утепляет дом пенопластом, придется кстати другая форумчанская самоделка– станок для резки пенопласта, позволяющий отрезать куски необходимого размера просто и быстро, не мучаясь с ножовкой и линейкой.

Пользователь нашего форума ОлегЛьвович для изготовления мобильного станка использовал деревянную рейку 25×25 мм длинной 1,3 метра, нихромовую проволоку сечением 1 мм, пружину, две стальных полосы 20×4 мм, трансформатор 220/36В и провод 15-20 метров.

На FORUMHOUSE форумчанин делитсясхемой устройства самодельного станка:

В отличие от стационарных станков для резки, данное устройство можно свободно перемещать по лесам, и резать пенопласт прямо на месте. При этом, лист можно распустить не только по длине, но и по толщине – для этого к ППС гвоздями дополнительно крепят два профиля. По словам форумчанина, себестоимость мобильного станка составляет 800-1000 рублей, и даже при интенсивной эксплуатации он будет верой и правдой служить несколько строительных сезонов подряд.

Другие примеры станков для резки пенопласта, в том числе, стационарных – в этой теме.

Признаки неисправностей в системе ГУР

Существует несколько признаков завоздушивания системы ГУР, при котором необходимо провести его прокачку. Среди них:

• появление сильного шума в районе установки ГУР или его насоса;
• увеличение давления на рулевом колесе, затруднения при его повороте;
• подтекание рабочей жидкости из системы гидроусилителя.

Кроме этого, существуют еще несколько признаков, свидетельствующих о завоздушивании системы — возникновение пены на поверхности рабочей жидкости в расширительном бачке, самопроизвольные повороты рулевого колеса в одну из сторон. Если вы столкнулись хотя бы с одним из описанных признаков — значит, вам необходимо прокачать гидроусилитель руля.

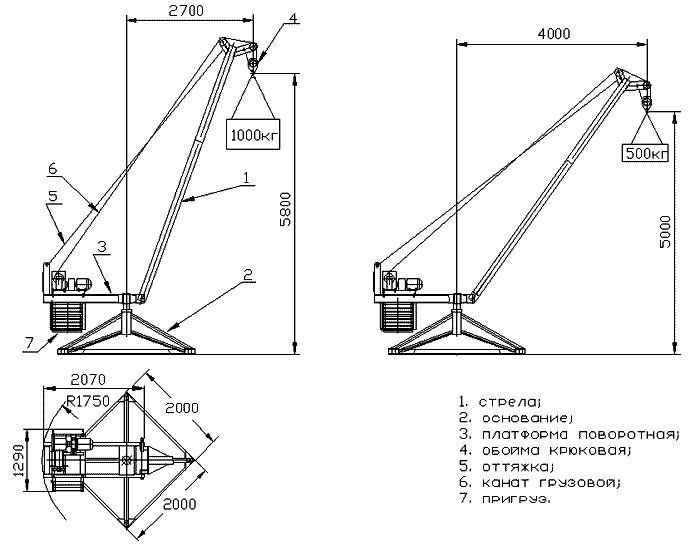

Составление проекта

Для строительства дома необходим подъемный кран. Рассмотрим, как самостоятельно сделать конструкцию миниатюрного крана для подъема строительных грузов на высоту. Необходимо изготовить передвижное разборное устройство.

Сначала составляют и рассчитывают проект по изготовлению аппарата:

1. Основную часть конструкции представляет опорная рама. Ее устанавливают на колеса или стационарно.
2. На ходовую раму фиксируют узел вращения агрегата.
3. Стрела может поворачиваться благодаря созданию электрического или ручного управления.
4. Агрегат можно разбирать на части для удобства транспортировки.
5. Кран будет устойчивым благодаря созданию блока противовесов и стальных тросовых оттяжек.
6. Груз будет подниматься при помощи блока и лебедки.
7. Нужно собрать подъемный кран своими руками.

Выигрыш при подъеме равен проигрышу

Первый помощник на стройке — блок, колесо с пущенным по канавке или желобу обода канатом. Приспособление позволяет поднимать и опускать груз с меньшими усилиями. Закрепил повыше ось блока, и тяни канат, поднимай на площадку кирпичи, раствор и прочее, действуя мышцами и налегая всем своим весом.

Однако таким образом 100 кг уже тяжеловато подтянуть. Тут на помощь и приходит полиспаст — устройство, состоящее из несколько блоков.

Полиспаст дает выигрыш в силе за счет проигрыша в расстоянии. То есть, когда тяжелый груз требуется поднять на веревке на уровень второго этажа посредством полиспаста, сил будет затрачено столько же, сколько при подъеме половины этого груза, но на уровень третьего этажа. Когда речь идет о больших тяжестях, порядка центнера и выше, полиспаст, он же силовой блок, становится незаменим.

Сила лебедки

Так называемое «лебежение» (перемещение груза волоком) дало название одноименному приспособлению. Но подвесив современную лебедку, ее можно использовать и для подъема грузов.

В продаже вы найдете сразу несколько вариантов ручных лебедок — барабанная, рычажная, с монтажно-тяговым механизмом… Какой бы тяговый механизм ни был в основе устройства ручной лебедки, критерии выбора всегда одни и те же — грузоподъемность и длина троса. Иногда лебедки продаются без троса, тогда в характеристиках указывают такой параметр, как канатоемкость. Важным параметром является и тяговое усилие, показывающее возможности приспособления по горизонтальному перемещению грузов. Как правило, тяговое усилие оказывается больше грузоподъемности.

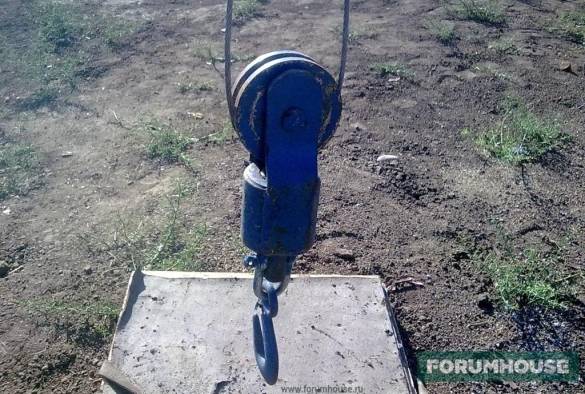

Мини-кран из металлолома

Ещё один вариант подъёмного механизма из металла, «валяющегося под ногами», сделал участник портала с ником Петр_1.

По словам Петр_1,причина строительства крана – дом становится всё выше, а блоки и бетон всё тяжелее. Поэтому, произведя ревизию «ненужных вещей», пользователь изготовил полностью разборный кран грузоподъёмностью в 200 кг.

Петр_1

Думаю, мой кран может и больше поднять, но перегружать его я не стал. Кран разбирается на части весом 30-60 кг и спокойно перевозится в прицепе легкового автомобиля. На багажнике вожу стрелу. В статике испытал конструкцию весом в 400 кг. Обычно поднимаю груз весом до 150 кг. Мне для моих строительных нужд этого вполне достаточно.

За один раз кран, при вылете стрелы в 5 м, поднимает 10 блоков весом по 15 кг, или четыре 15-ти литровых вёдер с раствором.

Конструкция крана представляет собой сборную «солянку» из того, что было под рукой. Перечислим основные детали:

поворотный узел – ступица от грузовика;

Ступица от автомобилей, грузовиков и сельхозтехники часто используется для изготовления поворотного узла в самодельных кранах. Главное – просчитать действующие на неё и крепёж нагрузки.

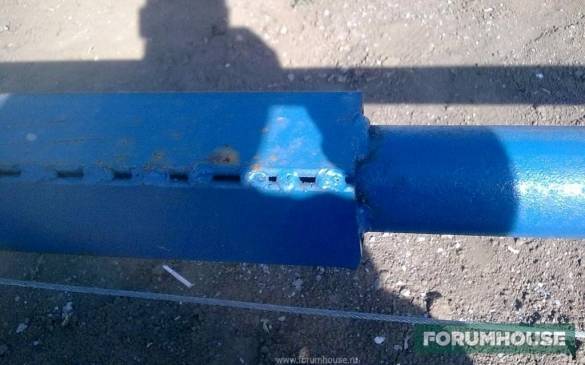

стрела сделана из трубы диаметром 75 мм;

выносные опоры и основание- прямоугольная труба сечением 8х5 и 8.5х5.5 см;

основание башни – «200-й» швеллер;

червячные редукторы для стреловой и грузовой лебёдки.

трёхфазный электродвигатель с реверсом, мощностью 0.9 кВт, переделанный на питание от сети 220 В;

Кран получился мобильным, и его, опустив стрелу, можно переместить с места на место, перекатывая на колёсиках по утрамбованному грунту. Регулировка по уровню осуществляется при помощи винтовых опор.

Металл, редукторы и ролики куплены на вторчермете. Новые только трос и подшипники.

Вес крана без противовеса – около 250 кг. Себестоимость конструкции, с учётом покупки расходников – отрезных дисков для УШМ, электродов для сварочного инвертора и краски, – 4 тыс. руб.

Петр_1

Кран, + время на токарные работы, + подбора комплектующих и примерка узлов, я сделал за 3 рабочих дня. В дальнейшем, по окончании работ, полностью разберу его.

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Самодельный кран гусь

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

Характерные неисправности гидроусилителя руля

Неисправности в работе гидроусилителя легко опознать по характерным признакам. Среди них:

• Туго поворачивается рулевое колесо. Вероятные причины — выход из строя насоса ГУР, использование неподходящей рабочей жидкости, залипание каналов золотникового механизма.
• При вывернутом до упора рулевом колесе (в любую сторону) в процессе езды слышен звук высокой частоты (похожий на свист). Вероятная причина — прослаблен приводной ремень.
• Рулевое колесо поворачивается рывками. Вероятные причины неисправности — несоответствие рабочей жидкости спецификации, заявленной производителем, неисправность распределяющего жидкость механизма, неисправность насоса.
• Наличие интенсивного пенообразования в расширительном бачке. Вероятные причины — смешивание жидкостей разных типов, неисправность насоса ГУР.
• При работающем двигателе происходит самопроизвольный поворот рулевого колеса в любую сторону. Вероятная причина — неисправная работа золотникового механизма, чаще всего, засорение его рабочих каналов, неверная сборка (например, после установки ремкомплекта).

Рекомендации по эксплуатации и обслуживанию ГУР

Для того чтобы гидроусилитель руля и его система работали в штатном режиме, а также для продления срока их эксплуатации необходимо придерживаться нескольких несложных правил:

• использовать рабочие жидкости, рекомендованные автопроизводителем, а также проводить их своевременную замену (большинство автопроизводителей рекомендуют производить замену жидкости ГУР через каждые 60. 120 тысяч километра пробега, или один раз в 2 года, это зависит от стиля вождения и интенсивности эксплуатации автомобиля);
• выполнять прокачку системы ГУР в строгом соответствии с описанным выше алгоритмом (или соблюдая отдельные требования, если таковые предъявляет производитель автомобиля);
• следить за состоянием пыльника рулевой рейки, поскольку если он будет порван, то пыль и грязь попадут в систему, что приводит к выходу из насоса ГУР. Признаком уже случившийся проблемы является гул гидроусилителя, который не устраняется даже заменой жидкости.

Стоимость замены жидкости и прокачки ГУРа

Если вы планируете проводить работы по замене жидкости и прокачке ГУРа самостоятельно, то вам необходимо будет купить лишь масло в объеме от 1 до 3 литров (с учетом промывки, при этом объем системы ГУРа легкового автомобиля составляет до 1 литра). Цена жидкости зависит от марки и магазина. Она находится в пределах 4. 15$ за один литр. Если же вы не хотите или не можете самостоятельно выполнять подобные работы — обратитесь за помощью на СТО. Приблизительные цены на январь 2017 года составляют:

• работа по замене жидкости — 1200 рублей;
• прокачка ГУРа — 600 рублей.

Способы крепления верёвки к грузоподъёмному механизму

При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.

Кран для газоблоков

Способы крепления троса с помощью такелажа общего назначения:

• С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
• С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.
