Устройство
Комбайны acros 530 выполнены с применением современных технологий, благодаря чему получилось добиться высокой производительности и точности при сборе урожая. Процент потерянного зерна не превышает и 5 процентов, что является довольно неплохим результатом для современной техники.
Двигатель
Именно в Акрос 530 устанавливается 6-цилиндровый двигатель ЯМЗ, который может похвастаться 255 лошадиными силами. Главной особенностью всех комбайнов компании Ростсельмаш является 20% запас мощности при пиковых нагрузках. Благодаря огромнейшему топливному баку на 540 литров время беспрерывной работы в поле может доходить до 15 часов.
Трансмиссия
Трансмиссия, как и во всей тяжелой технике, используется гидростатическая, которая, в сравнении с более традиционной механической, имеет массу достоинств: меньший износ, из-за отсутствия механического трения; не требует частого технического обслуживания; позволяет максимально точно регулировать скорость в широком диапазоне; обеспечивает бесступенчатое регулирование скорости. Благодаря всем этим достоинствам достигается максимальная эффективность при сборе урожая.
Гидросистема
Гидросистема состоит из нескольких гидронасосов, которые питают рулевое управление, гидростатическую трансмиссию и навесное оборудование. Однако бак с гидравлическим маслом у них общий. Благодаря разделению всей системы на отдельные самостоятельные контуры, можно достичь бесперебойной работы всех узлов вне зависимости от нагрузки остальных.
Например, если бы рулевое управление и трансмиссия работали от одного насоса, при одновременном использовании мощности не хватит, из-за чего уменьшится эффективность.
Рулевое управление
Рулевое управление также работает на гидравлике
Для такого огромного комбайна это крайне важно, так как именно с такой системой можно достичь наилучшей точности управления и максимально снизить нагрузку с оператора
Навесное оборудование
Навесное оборудование также имеет несколько особенностей, которые повышают производительность и точность. Во-первых, все жатки оснащаются гидромеханической системой копирования рельефа Power Stream, а по желанию комбайн можно оснастить более современной системой Level Glide. Установка таких систем позволит свести потери зерна к минимуму даже на участках с неровной поверхностью. Во-вторых, жатка оснащена планетарным приводом ножей немецкого производства, который гарантирует плавность и долговечность работы, а двойная режущая кромка обеспечит минимальные потери, благодаря быстрому и чистому срезу.Молотильный барабан особой конструкции обеспечивает лучшее отделение зерна, благодаря чему уменьшаются потери, а конечный результат получается максимально чистым.
«Acros» 595 РСМ 152
Зерноуборочный комбайн «Acros» 595 РСМ 152 — это одна из последних модификаций, выпущенных «Ростсельмашем». Сочетание производительности, упрощенного ухода, ремонтопригодности и экономичности делает ее одной из самых покупаемых машин среди соклассников.
Достоинства:
- безбитерная наклонная камера, что позволило приспособить комбайн для пропашных культур;
- сниженная нагрузка на измельчитель;
- улучшенная проходимость зерна за счет продольной схемы пазов соломотрясов;
- сепарационный блок из 2 каскадов;
- электрогидравлическая адаптация к сложной геометрии поля;
- домолачивающее устройство, представляющее собой 3-лопастной ротор для бережной очистки урожая;
- улучшенный продув 6-лопастным вентилятором;
- разбрасыватель половы, который станет незаменимой вещь для приверженцев бесплужного земледелия.
Эксплуатационные характеристики 595 модификации аналогичны 590.

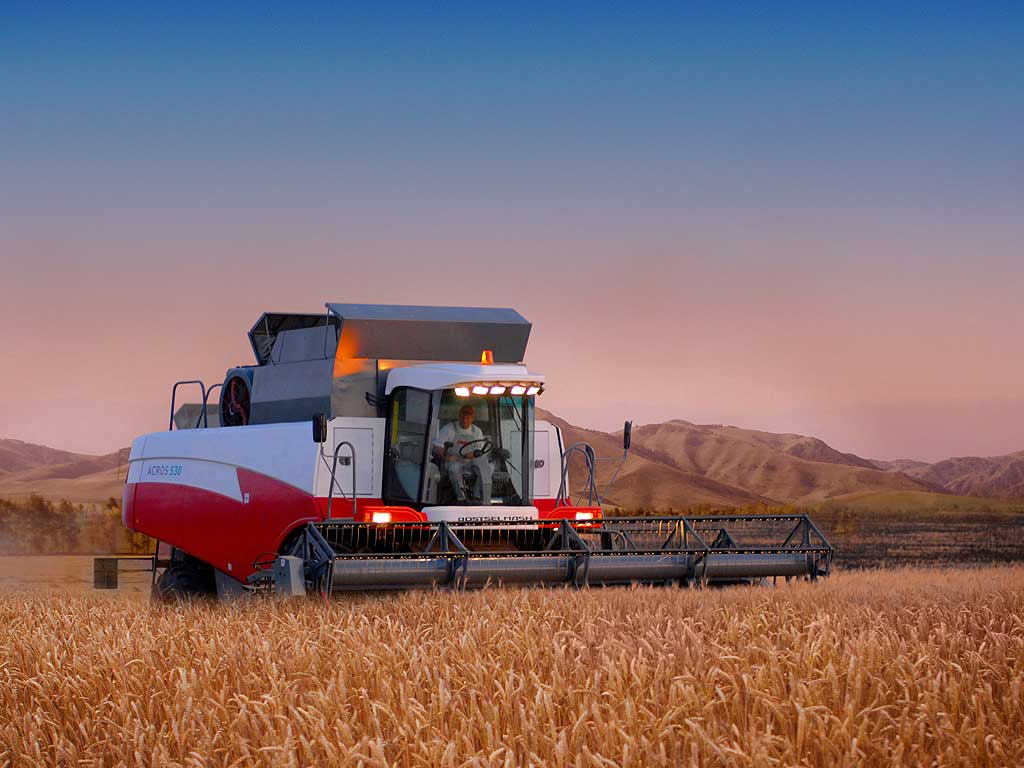

Комбайн Acros 530
Модели Акрос рассчитаны на уборку больших площадей с высокоурожайными культурами. Все мероприятия осуществляются максимально быстро, без простоев. Используя комбайн Акрос, вы сможете эффективно убрать свыше тысячи гектар как пропашных, так и зерновых культур. Комбайн зерноуборочный Acros 530 в стандартной комплектации состоит из жатки и наклонной камеры, площадки для транспортировки жатки и специализированной платформы подборщика, а также молотильного оборудования и измельчителя, рабочего места оператора и различного электро и гидрооборудования.
Представленный комбайн зерноуборочный РСМ142 Acros530 конструирован с удобной, достаточно просторной кабиной, оснащенной практичными рессорами, для максимального комфорта. Для оператора создано кресло с регулируемыми показателями. Стоит отметить, что в ней внедрен климат контроль.
Характеристики оборудования
- Общий вес, включая измельчитель и жатку, насчитывает пятнадцать тонн.
- Размер колесной базы в ширину составляет 4 метра 28 сантиметров.
- В самой низкой зоне, под шнеком, дорожный просвет равняется 35 сантиметрам.
- Предельная ширина колеи ведущих колес три метра двенадцать сантиметров.
- Радиус поворота может быть 8,9 метров.
Комбайн Акрос 530, технические характеристики которого оптимальны для различного ландшафта, может развивать достаточно большую скорость даже на поверхностях, характеризующихся существенным уклоном. Если же передвижение затрудняется непогодой и вязкой почвой, рекомендуемая скорость не выше пяти километров в час. В стандартном режиме агрегат осуществляет работу на скорости двенадцать километров в час.
Особенности модели
Особенности модели- Комбайн Acros 530 оснащен жаткой, подвешенной фронтально, относительно наклонной камеры, с использованием шарниров. Кроме того, предусмотрен шнек и уравновешивающий механизм. Есть система автоматического контроля рельефа поверхности. Ширина жатки может регулироваться, и составлять 5,6,7 или 9 метров.
- Комбайн Акрос 530 оснащен системой, позволяющей выбрать высоту среза колоса. Оператор может воспользоваться атоконтуром, для установки до восемнадцати сантиметров. Если же потребуется сделать ее выше, применяются два гидроцилиндра, с максимальным уровнем на девяносто сантиметров.
Основные узлы
Силовая установка
«Сердцем» комбайна является силовая установка. В случае с «Акрос» 530, производители оснастили технику шестицилиндровым дизельным агрегатом ЯМЗ. Мощность данного двигателя составляет 255 л. с. Впоследствии, отечественную силовую установку сменил шестицилиндровый дизель Gummins, с рядным расположением цилиндров и турбированной подачей топлива. Мощность данного агрегата варьируется в пределах 280-30 л. с. Учитывая, что вместимость топливного бака составляет 540 литров, комбайн может работать без дозаправки 14-16 часов
Обратите внимание, что охлаждающая система двигателя автоматически включает дополнительные вентиляторы, при приближении температуры агрегата к критической отметке
Трансмиссия
В комбайне «Акрос» 530 используется гидростатическая схема трансмиссии. Это позволяет бесступенчато регулировать скоростной режим, обеспечивая выполнение работ любой сложности. В отличие от механических аналогов, гидростатическая трансмиссия исключает трение между деталями, что положительно сказывается на долговечности узла. Нельзя не отметить равномерное распределение кинематической передачи. На каждый вал отводится не более двух потребителей мощности, исключая пересечение силовых контуров. Клиноременные передачи настраиваются индивидуально, что обеспечивает точную регулировку техники.
Читайте Комбайн РСМ 1401 – гордость
Гидравлика
Система гидравлики включает в себя несколько насосных станций, которые создают независимую бесперебойную работы основных узлов. С общего бака, гидравлическая жидкость подаётся на рулевую колонку, навесное оборудование, трансмиссию.
Жатка
В качестве рабочего органа используется жатка POWER STREAM, которая сменила технически устаревшую конструкцию ЖУ. На комбайн «Акрос» устанавливаются две унифицированные жатки, с шириной охвата 6.7 и 9 метров. Это лёгкая конструкция, копирующая рельеф поля. Соответственно можно убирать зерновые культуры на полях со сложной геометрией с минимальными потерями. Здесь используется планетарный привод, дополненный двойной режущей кромкой. Жатка может работать в двух режимах. Система «Автоконтур» позволяет убирать колосья высотой от 6 до 18 сантиметров. При помощи двух гидравлических цилиндров, можно настроить комбайн на высоту среза выше 18 см. максимально возможный срез жатки POWER STREAM составляет 90 см.
Система управления
«Акрос» 530 оснащается двухместной кабиной, расположенной на четырёх амортизаторах. Это позволяет снизить уровень вибрации во время работы. Кроме того, рабочее место оборудовано надёжной системой звукоизоляции, что позволяет работать длительное время в относительно комфортных условиях. Органы управления рабочими элементами комбайна находятся под рукой оператора. За процессом уборки следит ADVISER. Это бортовой компьютер с автоматизированной системой контроля над основными узлами и электрическими схемами. Информация о неисправностях выводится на дисплей, что позволяет устранить неполадку в кратчайшие сроки. Кабина комбайна оборудована внешним галогенным освещением, что позволяет проводить уборочные работы в ночное время.
Стоит отметить, что благодаря продуманной конструкции и высокой производительности, комбайны «Акрос» 530, являются одними из наиболее востребованных моделей на отечественном рынке.
Комбайн Акрос 530
Комбайн Aкрос (Acros) 530 – это зерноуборочный сельскохозяйственный агрегат разработанный компанией Ростсельмаш для настоящих профессионалов своего дела. Acros 530 (другое название РСМ-142) подходит для прямой и раздельной уборки озимой и яровой пшеницы, ячменя, овса, ржи, и иных колосовых культур, а также кукурузы и подсолнечника, для этого необходимо установить дополнительное навесное оборудование. В настоящее время комбайн Aкрос 530 является наиболее выгодным предложением в классе высокопроизводительной уборочной техники. Помимо этой модели также существует комбайн ACROS 580.
«Акрос» 550
Другая не менее популярная и производительная машина для уборки зерновых, крупяных и длинностебельных культур.
Управление работой узлов агрегата осуществляется из остекленной кабины оператора. В отличие от предыдущей модели, рассматриваемая может комплектоваться как отечественным мотором «ЯМЗ 236БЕ», так и импортным – от бренда «Cummins» аналогичной мощности.
Преимущества:
- моторная система с увеличенным на 20 % запасом мощности;
- унитарный гидроразъем;
- объемный измельчитель;
- встроенное подбарабанье с углом 130 ;
- 5-секционный соломотряс;
- функционал домолота, работающий как автономное устройство;
- информационный показчик «Adviser»;
- кабина комбайнера повышенного комфорта «Comfort Cab».
https://youtube.com/watch?v=lU3n-7zKVNk
Эксплуатационные параметры:
- Тяга – 280 л.с.;
- Жатка (мин. и макс. длина) – 6 и 9 м;
- Зернохранилище – 7500 л;
- Длина молотилки – 1,5 м;
- Отгрузка со скоростью – 90 л/с;
- Вес – 13,4 т.
Модельный ряд
Существует несколько модификаций сельскохозяйственной техники от данного производителя:
- 530;
- 550;
- 580;
- 585;
- 595.
Технические характеристики комбайна и его параметры отличаются в зависимости от выбранной модели.
Акрос 530
Данная техника выпускается компанией Ростсельмаш.
Технические показатели зерноуборочного комбайна Акрос 530:
| Максимальная ширина захвата жатки, см | 90 |
| Скорость среза стеблей | 946 срезов в минуту |
| Наибольшая частота вращения, об/мин | 49 |
| Диаметр барабанной части, см | 80 |
| Длина барабанной части, см | 150 |
| Угол охвата | 130° |
| Соломотряс | Пятиклавишный, длиной 410 см |
| Вентилятор очистки | Шестилопастной |
| Модель мотора | ЯМЗ-236БК |
| Емкость бака для топлива, л | 540 |
| Объем бункера для зерна, м3 | 9 |
| Количество цилиндров | 6 |
| Габариты, м | 16,5*3,84*4,01 |
| Вес, т | 13,7 |
Комбайн ACROS 530 оснащен четырехтактным мотором с жидкостной системой охлаждения и турбонадувом. Охлаждается мотор при помощи системы радиаторов трубчатого типа. Мощность двигателя — 240 лошадиных сил. Управлять жаткой водитель может при помощи электрогидравлического оборудования.
Акрос 550
Комбайн Акрос 550 имеет следующие технические показатели:
| Модель мотора | ЯМЗ-236 |
| Мощность мотора | 280 лошадиных сил |
| Ширина мотовила, м | 1,5 |
| Диаметр барабана, м | 0,8 |
| Угол охвата | 130° |
| Тип очистки | Двухрешетный |
| Объем выгрузки, л | 90 |
| Количество цилиндров | 6 |
| Тип соломотряса | Пятиклавишный |
| Модель кабины оператора | Comfort Cab |
| Тип установленного компрессора | Воздушный |
| Тип используемого топлива | Дизель |
| Габариты, м | 8,84*3,88*3,94 |
| Вес, т | 13,4 |
Для охлаждения двигателя используется жидкостная система. Мотор соответствует классу Евро-2 по производимым выхлопным газам.
Кабина водителя оснащена панорамными стеклами, общая ее площадь 5 м2. Есть камера, акустическая система, кондиционер.
Также агрегат ACROS 550 оснащен фарами галогенного типа, которые обеспечивают достаточный уровень освещенности в ночное время.
Акрос 580
Комбайн Акрос 580 и его технические показатели:
| Модель двигателя | Cummins |
| Мощность мотора | 300 лошадиных сил |
| Объем топливного бака, л | 540 |
| Максимальная частота вращения барабанной части, об/мин | 3400 |
| Количество ножей | 76 |
| Накопительный бункер, л | 9000 |
| Объем выгрузки, л | 90 |
| Тип системы очистки | Двухрешетный |
| Длина соломотряса, см | 410 |
| Количество деталей, входящих в состав соломотряса | 5 |
| Максимальная рабочая скорость, км/ч | 15 |
| Молотильный агрегат | Барабан |
| Диаметр барабана, см | 80 |
| Максимальная ширина жатки, см | 590 |
| Масса, т | 13,4 |
| Размеры, м | 8,85*3,88*3,94 |
Среди преимуществ данной модели можно выделить:
- мощный шестицилиндровый мотор;
- надежную шумоизоляцию;
- экономный расход топливной жидкости;
- единый гидравлический бак и насос;
- трансмиссию без ступеней;
- наличие рулевого вала с карданом;
- систему голосового оповещения.
Акрос 585
Зерноуборочный комбайн Акрос 585 имеет следующие технические показатели:
| Максимальная ширина захвата жатки, см | 90 |
| Скорость среза стеблей | 1140 стеблей за 1 минуту |
| Наибольшая частота вращения, об/мин | 1045 |
| Диаметр барабанной части, см | 80 |
| Длина барабанной части, см | 160 |
| Угол охвата | 130° |
| Соломотряс | Пятиклавишный |
| Вентилятор очистки | Шестилопастной |
| Модель мотора | Cummins/6LTAA |
| Мощность | 300 лошадиных сил |
| Емкость бака для топлива, л | 540 |
| Объем бункера для зерна, м3 | 9 |
| Количество цилиндров | 6 |
| Габариты, м | 8,6*3,88*3,94 |
| Вес, т | 13,38 |
Данная модель комбайна от РСМ имеет такие плюсы, как:
- высокая степень очистки с минимальным повреждением зерен;
- возможность работать на полях со сложной геометрией;
- маневренность и простота управления;
- комфортная кабина оператора;
- высокий уровень производительности;
- экономный расход горючего.

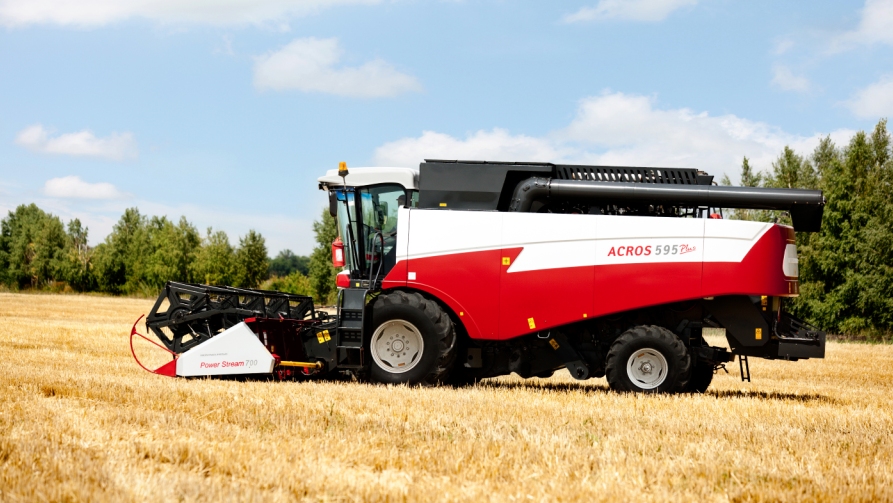

Акрос 595 Плюс
Технические параметры комбайна Акрос 595:
| Модель мотора | Cummins/6LTAA |
| Мощность | 325 лошадиных сил |
| Объем топливного бака, л | 540 |
| Максимальная частота вращения барабанной части, об/мин | 1050 |
| Количество ножей | 80 |
| Накопительный бункер, л | 9 |
| Объем выгрузки, л | 90 |
| Тип системы очистки | Двухрешетный |
| Длина соломотряса, см | 410 |
| Количество деталей, входящих в состав соломотряса | 5 |
| Максимальная рабочая скорость, км/ч | 20 |
| Рукоять | ГСТ |
| Молотильный агрегат | Барабан |
| Диаметр барабана, см | 80 |
| Максимальная ширина жатки, см | 90 |
| Масса, т | 14,33 |
| Размеры, м | 8,85*3,88*3,94 |
Комбайн РСМ-152 ACROS 595 Plus имеет 10-дюймовый сенсорный монитор, на котором водитель может посмотреть техническое состояние основных узлов агрегата, рукоятку с 16 функциями и надежное покрытие, защищающее от шума и попадания пыли. Сама кабина оснащена панорамными стеклами, встроенной холодильной камерой и ящиком для хранения вещей.
Как устроен комбайн «Акрос 530»
Работа зерноуборочной техники связана с выполнением трех основных операций: жатва, обмолот и очищение.
Молотильно-сепарирующее устройство комбайна Акрос 530
Главным узлом комбайна «Акрос 530» является высокопрочная жатка с ножами, которые приводятся в действие планетарным редуктором. Мотовило с гидроприводом описывает сложную траекторию, управляясь с длинными стеблями и предотвращая их наматывание. Предусмотрено включение жатки в реверсном режиме.
Обмолот выполняет большой барабан, не имеющий аналогов. Угол охвата у него составляет 130°. Устройство совершает 1045 об/мин, чтобы перемолотить даже влажное зерно и перекрученные стебли.
Зерно отгружается в чистом виде, а для этого проходит очистку. Солома поступает в соломотряс, а зерно — на последующую обработку. В структуре соломотряса 7 каскадных уровней, выдающих стебли соломы без повреждений. Предусмотрено измельчение соломы ножами в специальном механизме. Соломенную массу потом распределяют по полю. Зерно поступает на решета и проходит две ступени обработки. За счет колебаний происходит распределение зерна с одновременным обдувом вентилятором. Чистое зерно собирается в бункере.
Датчики на нескольких уровнях контролируют содержание зерна в соломе, чтобы оператор изменял по ходу скорость обмолота.
Описание бункера комбайна Акрос 530

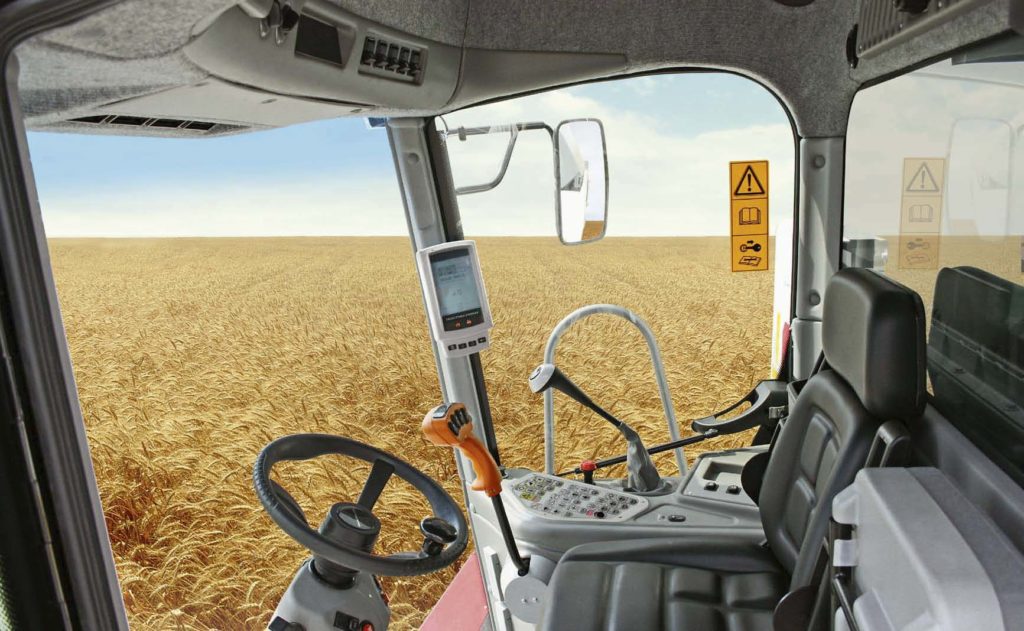

Кабина комбайна «АКРОС 530»
Когда вице-премьер РФ Сергей Иванов и тогдашний министр сельского хозяйства Алексей Гордеев «принимали» новую сельхозмашину «Ростсельмаша», они назвали кабину «Акроса-530» рубкой управления космическим кораблём. Действительно, условия труда механизатора на отечественных комбайнах никогда ещё не были настолько современными и комфортными. Кабина «Acros-530» (ростовчане назвали её «Comfort Cab») полностью двухместная, для комбайнера и штурвального. Она герметична, надёжно защищена от шума, вибрации и пыли. Установлена на подрессоренное основание, на четырёх амортизаторах.
В кабине комбайна «АКРОС 530».
В стандартную комплектацию «Acros-530» входит кабина, оснащённая с неслыханной в былые времена роскошью: климат-контролем, холодильной камерой для напитков, магнитолой с акустической системой! Впервые в истории отечественного производства кабина комбайна была оснащена бортовым компьютером с системой голосового оповещения «Adviser» («Советник»). Рулевая колонка регулируется по высоте и углу наклона; панорамное остекление в 5 кв.м. позволяет прекрасно видеть поле, стерню за жаткой и выгрузной шнек.
Производитель
Выпускает данную модель лидирующий представитель рынка по производству сельскохозяйственной техники — российская компания «Ростсельмаш». Она входит в пятёрку лидирующих мировых компаний, и в своём составе насчитывает 13 предприятий.
Компания действует и развивается с 1929 года, а выпускаемые модели сельскохозяйственной техники прошли испытание временем и отличаются качественной сборкой и высокой продуктивностью.
Знаете ли вы? Комбайны по уборке зерна направлены на уборку непосредственно зерновых культур: с помощью определённого навесного оборудования происходит срезание и измельчение стебля растения, а затем по специальному каналу отделённое зерно попадает в бункер, где и хранится в дальнейшем.
По соотношению цена — качество «Акрос-530» считается сегодня лучшим представителем рынка, доступным как большим, так и малым предприятиям, включая частных фермеров и агрономов.
Цены на комбайны «АКРОС 530»
На сегодняшний день в официальном прайсе завода «Ростсельмаш» уже не значатся новые комбайны марки «Acros-530». Поскольку на смену этой первой модели марки пришли другие, ещё более современные и производительные, с новыми, более мощными двигателями «Акросы», с цифровыми индексами «-550» и «-585».
Однако на вторичном рынке нет недостатка в предложении бывших в употреблении комбайнов «Acros-530». Ведь за прошедшие с 2007 г. сезоны модель была растиражирована в тысячах и тысячах экземпляров. Вот, для примера, некоторые из предложений о продаже:
- «год выпуска 2008, в отличном состоянии, ремонт не требуется, жатка 6 метров с тележкой, наработка около 2000 моточасов – 2 350 000 руб.»;
- ««год выпуска 2008, в отличном состоянии, – 4 100 000 руб., возможен торг»;
- «2008 года выпуска, состояние отличное, обслуживание у дилера, вложений не требует, наработка 2456 м.ч., в комплекте зерновая жатка РСМ-081.27, 7м, 2015 г.в., цена 3,1 млн рублей».
- «2007 г.в., в хорошем состоянии, наработка 3200 моточасов, с 7-метровой жаткой, 2 100 000 руб.
Комбайн «Акрос» 585
До сегодня считается одной из лучших разработок «Ростсельмаша». Отлично адаптирован под большую уборочную площадь и природные условия средней полосы России.
Оборудован 6-цилиндровым двигателем Cummins/6LTAA или отечественным ЯМЗ, который вместе с объемным бензобаком позволяет трудиться без остановок до 15 ч. Имеет 3-стуепенчатую трансмиссию, работа которой производится за счет гидростатики. Как и на более поздних модификациях использована универсальная жатка с вариативной шириной захвата.
Особенности:
- универсальность;
- жатка «Power Stream» с ножевым приводом «Schumacher», обеспечивающим вращение лезвий до 1,14 тыс. об./мин;
- увеличенный шнек, исключающий наматывание стеблей;
- технология копирования рельефа в нескольких вариантах –гидромеханика «LEVEL GILDE» или электрогидравлика «AUTO CONTOUR»;
- 1 бильный измельчитель с увеличенными углом захвата подбарабанья (до 130 0) и сепарационной площадью.
Технические характеристики РСМ 142 «Acros» 585:
- Мощность – 300 л.с.;
- Жатка – 5/6/7/9 м;
- Размер барабана – 80 см;
- Бензобак – 540 л;
- Хранилище для зерна – 9 м3;
- Отгрузка – 90 л/с;
- Вес – 13,38 т.
