Приборы
На центральной части приборной панели транспортера ГАЗ-71 расположен щиток приборов. По бокам от щитка установлены дефлекторы обдува ветрового стекла горячим воздухом. Щиток приборов состоит из отдельно стоящего спидометра и прямоугольного пульта, на котором установлены дополнительные приборы, переключатели и контрольные лампы.
Ближе к спидометру расположен индикатор температуры двигателя, за которым расположены термометр масла, манометр, амперметр и указатель уровня топлива в баке. Поскольку на гусеничном вездеходе ГАЗ-71 применены четыре топливных бака, то на щитке имеется переключатель указателя уровня между баками. Для подсветки приборов применяются лампы, установленные над приборами.
Читать статью Гусеничный транспортер-тягач ГТТ и его особенности
Мар 25 • 1875 Просмотров
Мар 15 • 1084 Просмотров
Мар 11 • 1142 Просмотров
Мар 11 • 1114 Просмотров
Мар 4 • 997 Просмотров
Фев 25 • 1425 Просмотров
Фев 22 • 1133 Просмотров
Фев 21 • 1285 Просмотров
Фев 11 • 1108 Просмотров
Фев 6 • 878 Просмотров
Фев 4 • 1194 Просмотров
Дек 25 • 1998 Просмотров
Дек 17 • 1432 Просмотров
Июн 9 • 2029 Просмотров
Май 18 • 6668 Просмотров
Мар 6 • 4129 Просмотров
Фев 21 • 4827 Просмотров
Ноя 25 • 4869 Просмотров
Ноя 9 • 5059 Просмотров
Ноя 8 • 2523 Просмотров
Окт 10 • 4291 Просмотров
Окт 7 • 6160 Просмотров
Сен 22 • 3053 Просмотров
Авг 24 • 4934 Просмотров
Авг 18 • 4756 Просмотров
Авг 17 • 4897 Просмотров
Авг 15 • 5027 Просмотров
Авг 15 • 2637 Просмотров

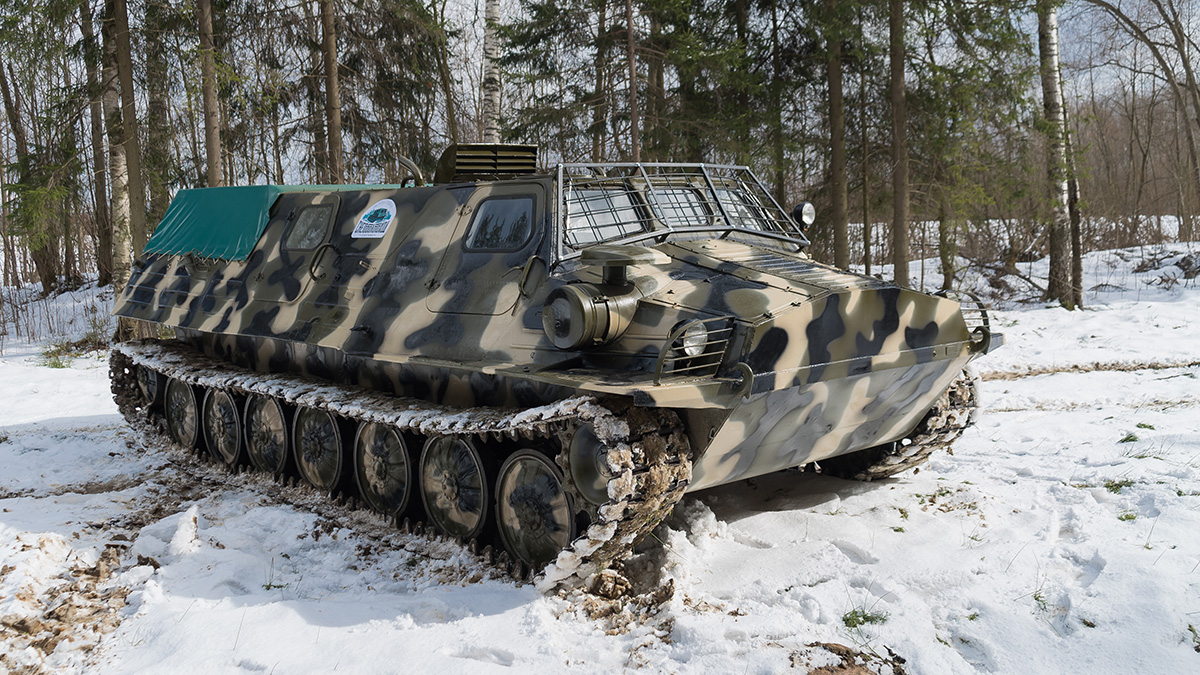

Особенности вездехода
Прежде всего, стоит отметить возможность передвигаться по глубоким водоёмам и болотным местностям. При помощи специальных гусеничных винтов, вездеход ГТТ легко двигается по водной поверхности и заросшей тягучей плоскости. Вы можете в этом убедиться, просмотрев фото и видео, где экстремальные автолюбители проводят собственные испытания гусеничного тягача. Для развития скорости на воде используются специальные гидродинамические щитки, которые существенно увеличивают общую мощность агрегата. На некоторых версиях ГТТ щитки могут быть съёмными, и этот момент необходимо сразу уточнить при покупке.
На самом деле, помимо трёх основных моделей снегоболотохода, существует ещё множество модернизированных вариантов с дополнительной комплектацией. Как отмечалось выше, ещё при Советском Союзе был разработан специальный лесоповальный агрегат на базе ГТТ. Очень важным показателем является год производства автомобиля, с консервации он или нет, и если да, то насколько качественно был законсервирован.
Агрегат предусматривает установку различного оборудования, которое существенно расширяет его технические возможности. Например, вездеход ГТТ может быть оснащён буровыми приспособлениями, кранами-манипуляторами, механизмами для ремонта линий и другими интересными установками. Фактически вы можете оборудовать бронетранспортёр любыми деталями, которые помогут эффективно работать в конкретной сфере. Многие изобретатели-любители самостоятельно придумывают всевозможные приспособления для вездехода в зависимости от рода деятельности, а заядлые охотники и вовсе превращают автомобиль в настоящий дом на колёсах.
Вездеход ГТТ практически непотопляем и быстро выходит из заросших водоёмов
Трансмиссия
Некоторые технические данные транспортера:
- коробка скоростей четырехступенчатая, механическая, синхронизаторы стоят на третьей и четвертой передаче, задний ход с пониженным передаточным числом;
- коробка раздаточная двухвального типа, с двумя передачами;
- главная передача – конические шестерни в алюминиевом картере;
- карданная передача – вал на игольчатых подшипниках;
- фрикционы сухие, многодисковые, ведущих 10, ведомых 9 штук;
- тормозные механизмы ленточные, медно-асбестовые, диаметр барабана – 294 мм, ширина прижимной ленты – 120 мм;
- передачи бортовые одноступенчатые, с цилиндрической шестерней.
Конструкция
В основе корпуса машины ГТТ (расшифровка обозначения — гусеничный транспортер-тягач) используется сварная конструкция каркасного типа с герметизированными стыками. Внутри установлены переборки, разделяющие пространство на моторный отсек, кабину управления и грузовую платформу. Силовой агрегат частично находится в отделении управления, по бокам расположены подрессоренные кресла для водителя и 3 пассажиров. Для доступа в кабину используются боковые распашные дверцы, снабженные фиксаторами и глухими стеклами.
Управление машиной осуществляется педалями и рычагами, связанными с бортовыми фрикционами. Для обзора впереди применены 3 плоских стекла, предусмотрен электрический очиститель. Над местом переднего пассажира имеется круглый люк с металлической крышкой (наследие армейского прошлого вездеходов). Стандартные сиденья не имеют регулировки спинки по углу наклона, на металлическом каркасе установлены подушки с поролоновым наполнителем. Предусмотрена система обдува и отопления с подачей воздуха электрическим вентилятором.
Особенностью конструкции является отсутствие герметичной перегородки между пассажирским отсеком и грузовым отделением, которое закрыто сверху брезентовым тентом с откидным задним клапаном. Изначально на машинах устанавливался рядный атмосферный дизель В-6А (представляет собой половину от танкового агрегата В-2), который развивает до 200 л.с.
Мотор оснащается фрикционом сухого трения и 5-скоростной трансмиссией с ручным управлением (предусмотрена дополнительная скорость для маневрирования задним ходом).
Для разворота установлены бортовые фрикционы, позволяющие частично подтормаживать или останавливать гусеницу. Двигатель охлаждается циркулирующей жидкостью, радиатор находится в передней части вездехода. На модернизированной модели ГТТ-Б установлен гражданский V-образный дизельный мотор ЯМЗ, развивающий 240 л.с. За счет уменьшения длины мотора удалось освободить дополнительное пространство в кабине. Применение агрегата ЯМЗ обеспечило улучшение экономичности, максимальная скорость вездехода повышена до 55 км/ч.
В состав ходовой части входят 6 пар опорных катков с внешним резиновым ободом, которые установлены на торсионной подвеске. Крутящий момент передается на передние колеса, оснащенные сменными зубчатыми венцами. Заднее колесо предназначено для направления движения гусеничной ленты и корректировки натяжения (при помощи винта и кривошипа). Гусеница собрана из 92 звеньев, соединенных пальцами из высокопрочной стали. Машина может передвигаться по воде, для увеличения скорости применены съемные экраны.
Предназначение и применение
История создания модели содержит тот факт, что изначально техника предназначалась для перевозки грузов и обслуживающего персонала в условиях бездорожья (вне зависимости от температуры окружающей среды). Одновременно прорабатывался вопрос об использовании машины в армии (например, для буксировки вооружения или доставки боеприпасов). Получивший название ГТТ вездеход начал серийно выпускаться с весны 1962 г. на Рубцовском машиностроительном заводе.
Основная часть машин использовалась для перевозки грузов и пассажиров. Начиная с 80-х гг. шасси стало применяться для установки буровых станций типа БКМ или УБШМ, силовые приводы располагаются в грузовом отсеке, с которого снят брезентовый верх. Серийно выпускалась версия вездехода с седельным устройством, позаимствованным у армейского автомобиля ЗиЛ-157В. Техника используется для буксировки полуприцепов в условиях бездорожья.
Читать статью Гусеничный транспортер-тягач ГТТ и его особенности
Мар 25 • 1870 Просмотров
Мар 15 • 1082 Просмотров
Мар 11 • 1139 Просмотров
Мар 11 • 1111 Просмотров
Мар 4 • 995 Просмотров
Фев 25 • 1418 Просмотров
Фев 22 • 1131 Просмотров
Фев 21 • 1280 Просмотров
Фев 11 • 1100 Просмотров
Фев 6 • 875 Просмотров
Фев 4 • 1192 Просмотров
Дек 25 • 1994 Просмотров
Дек 17 • 1428 Просмотров
Июн 9 • 2026 Просмотров
Май 18 • 6658 Просмотров
Мар 6 • 4124 Просмотров
Фев 21 • 4818 Просмотров
Ноя 25 • 4861 Просмотров
Ноя 9 • 5056 Просмотров
Ноя 8 • 2522 Просмотров
Окт 10 • 4288 Просмотров
Окт 7 • 6160 Просмотров
Сен 22 • 3051 Просмотров
Авг 24 • 4931 Просмотров
Авг 18 • 4751 Просмотров
Авг 17 • 4895 Просмотров
Авг 15 • 5022 Просмотров
Авг 15 • 2634 Просмотров
Колесные грузовики
Грузовики-вездеходы, которые передвигаются на колесах, являются универсальной техникой. Они способны без вреда двигаться как по дорогам, так и по грунтовым участкам. Даже вода не станет для них преградой. Колесные вездеходы весят меньше, чем гусеничные. Но при этом они способны перевозить грузы такой же массы.
С учетом конструкции автомобилей считается, что колесные супергрузовики легче ремонтируются, нежели их гусеничные «собратья». Ходовая часть гусеничных транспортных средств состоит из большого количества металлических деталей, которые подвергаются сильному воздействию и повреждаются. В полевых условиях их отремонтировать гораздо сложнее, нежели колесные грузовики.
Колесные грузовики-вездеходы:
ЯГ-12 – первый советский вездеход.
ЗИЛ-49061, который больше известен как «Синяя птица». Это плавающий грузовик с тремя осями и полным приводом. Все водные препятствия он преодолевает со скоростью до 8 километров в час.
ЗИЛ-135П под названием «Дельфин». Это еще один грузовик-амфибия. По дорогам он способен развивать скорость до 65 километров в час, а в воде – до 16,5 километра в час. Он выдерживает шторм с мощностью 5 баллов и колет лед на своем пути.

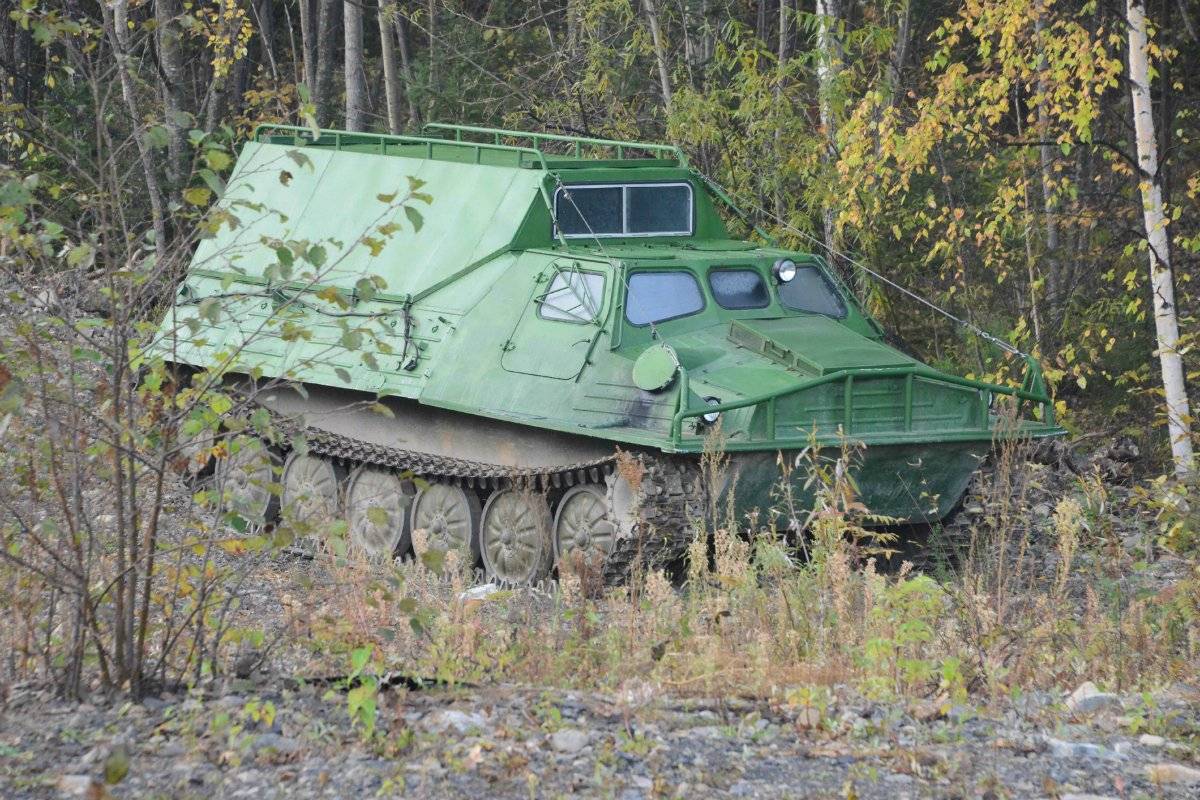

Конструкция корпуса и ходовой части
Корпус вездехода ГТТ имел несущую схему и изготовлялся методом сварки. Корпус имел силовой каркас, к которому крепились наружные листы. Поскольку одним из требований заказчиков было обеспечение плавучести, то нижняя часть машины герметизировалась.
Внутри имелись две переборки, разделявшие корпус на три отделения – отсеки силового агрегата, пассажирский и грузовой. Коробка передач и бортовые фрикционы размещались в носовой части вездехода ГТТ, двигатель находился ближе к центральной части пассажирской кабины кузова. Слева от кожуха двигателя находилось место механика-водителя. Оно отделялось от носовой части перегородкой. За механиком и справа от двигателя имелось еще три пассажирских места.
Грузовой отсек размещался за двигателем и не имел перегородки с пассажирским. Отсек был открытым и мог накрываться брезентовым тентом.
Ходовая часть вездехода ГТТ имела по шесть опорных катков на сторону. Катки имели внешнюю амортизацию в виде резинового кольца по внешней стороне катка. Ведущие колеса с зубчатым венцом располагались спереди. Гусеница состояла из 92 траков, соединенных плавающими пальцами. Натяжение гусениц осуществлялось с помощью подвижного направляющего колеса, расположенного сзади.
Подвеска опорных катков торсионная. Движение на плаву обеспечивалось вращением гусениц и облегчалось специальными съёмными щитками.
История создания МТЛБ
В середине 60-х годов руководство советских вооруженных сил решило заменить устаревшие артиллерийские тягачи АТ-П. Чтобы сэкономить средства, было решено не разрабатывать новую машину с нуля, а приспособить для армейских нужд технику, которая уже выпускается серийно. По своим техническим характеристикам на роль вездехода для армии лучше всего подходил транспортер МТ-Л. Для него нужно было просто изготовить бронированный корпус, при этом большинство механизмов и узлов остались прежними.
Созданием МТЛБ занималось конструкторское бюро Харьковского тракторного завода, работы начались в 1964 году, а уже через два года машина пошла в серию.
Корпус МТЛБ сварен из стальных плит, имеющих небольшую толщину. Такая броня может эффективно защищать только от стрелкового оружия. Однако за счет этого удалось сохранить сравнительно небольшую массу машины – всего 9,7 тонны. Благодаря скромному весу у конструкторов не возникло особых проблем с обеспечением плавучести машины. Гусеницы МТЛБ имеют низкое удельное давление на грунт, что является залогом высокой проходимости.
Корпус вездехода состоит из нескольких отделений: моторное, трансмиссионное, управления, транспортно-грузовое. Внутреннее пространство весьма обширно и удобно для экипажа и пассажиров.
Отделение трансмиссии находится в передней части тягача. В нем расположена коробка передач и механизм поворота.
За трансмиссионным отделением, отделенным броневой перегородкой, находится отсек управления. В нем расположены места механика-водителя и командира машины. Обзор обеспечивают лобовые стекла с защитными крышками. В передней части корпуса (справа) установлена башенка с 7,62-мм пулеметом, которую обслуживает командир машины.
За отделением управления находится моторное отделение. Оно занимает среднюю часть корпуса вездехода. Здесь расположен двигатель и главный фрикцион.
В кормовой части МТЛБ находится транспортно-грузовой отсек, предназначенный для транспортировки грузов или десанта. Для выхода и входа используются кормовые двери и люки в крыше корпуса.
Вездеход оснащен дизельным двигателем ЯМЗ-238В с восемью цилиндрами и мощностью 240 л. с., что позволяет машине развивать на шоссе скорость до 61,5 км/ч.
Опорные катки МТЛБ имеют воздушную камеру, что облегчает передвижение по воде. Гусеницы МТЛБ обеспечивают низкое удельное давление на грунт – 0,45 кг/см².
Подвеска вездехода – независимая торсионная.
МТЛБ может плавать. Передвижение на воде осуществляется за счет перемотки гусениц.

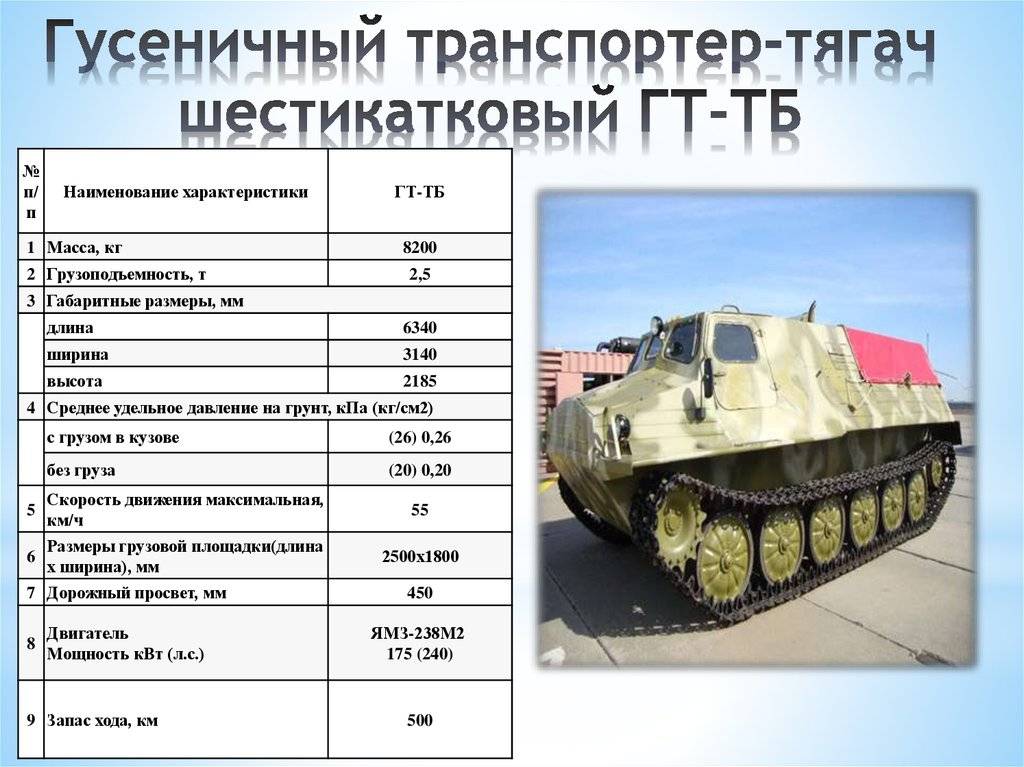

Технические характеристики
В зависимости от модели вездеход ГТТ оснащён дизельным двигателем с мощностью до 240 л.с. Например, стандартный ГТ-Т имеет шести цилиндровый мотор В-6А, чья мощность составляет 200 л.с. В среднем такой вездеход разгоняется до 45 км/час, а предельная скорость на плаву не превышает шесть километров в час. Грузоподъёмность агрегата составляет всего 2000 кг, а общая масса при полной комплектации 8200 кг. Стоит отметить, что силовые возможности ГТ-ТБУ 2007 года равняются 4000 кг, что является в два раза больше его предшественников. Модель ГТ-ТБ разгоняется до 55 км/час и имеет грузоподъёмность в 2500 кг.
Ходовая часть бронетранспортёра включает в себя 6 опорных катков, которые являются подвижной подставкой для общей платформы автомобиля. Ведущие колёса расположены в переднем блоке вездехода, а в заднем — направляющие. Тягач имеет качественную торсионную подвеску, которая отвечает за равномерное распределение нагрузки и не допускает внезапной поломки двигательных механизмов.
Коробка передач на автомобиле механическая и включает пять передач, не считая дополнительной установки, которая распложена в задней части конструкции и может развивать скорость максимум до семи километров в час. Дополнительно вездеход ГТТ имеет специальные поворотные механизмы, помогающие легко маневрировать при бездорожье. Система поворота работает следующим образом: идёт отключение одной гусеничной ленты, пока вторая продолжает сохранять баланс и автоматически поворачивать автомобиль в сторону. Стоит отметить, что благодаря оригинальному механизму поворота, вездеход ГТТ может крутиться на одном месте вокруг своей оси.
Вездеход ГТТ имеет высокие предельные температурные показател
Обращая внимание на визуальные характеристики, следует выделить качественный несущий корпус, который выполнен из металлической каркасной конструкции с дополнительным открытым кузовом. Для удобства эксплуатации вездеход ГТТ условно разделён на три зоны: кабину водителя, кузов и моторно-трансмиссионное отделение
Стоит отметить, что кузов не отделён от кабины, и его можно дополнительно закрыть при помощи специальных тканевых покрытий
Стоит отметить, что кузов не отделён от кабины, и его можно дополнительно закрыть при помощи специальных тканевых покрытий.
Гусеничная машина отличалась высокой проходимостью
Автозавод три года потратил на разработку этой машины, и не напрасно. Совместными усилиями ведущих конструкторов страны добились того, что ГАЗ 47 имел наибольшую проходимость из всей известной техники. Застрявший в крепкой грязи танк – дело бывалое. Как только он заглубляется по самое днище, гусеницы проскальзывают и теряют сцепление. Этот факт учли конструкторы нового ГАЗа и снизили удельное давление снегоболотохода на почву за счет расширенных в размерах гусениц (до 30 см). Так, у стандартного танка давление на почву достигает 0,95-1,1 кГ/смІ, а у горьковского вездехода массой 3,65 т и грузоподъёмностью 1 т оно не превышало 0,2 кГ/смІ, что давало возможность передвигаться по глубоким сугробам.
Кроме этого, ГТ-С мог перемещаться по спокойной воде в брод до 1,2 м продолжительностью около 1,5 км, двигаться вплавь без дополнительной подготовки, скорость движения по воде при этом регулировалась работой гусениц. При создании модифицированных вариантов пробовали вместо гусениц установить цилиндровые металлические шнеки-поплавки, которые приводились в движение от силового агрегата. Такая модернизация позволяла развивать скорость перемещения по воде до 20 км/ч, но транспортировка по твердой площади была невозможной, что ограничивало функциональные свойства техники.
Для попадания на берег требовался пологий спуск, не превышающий 20є. На бурных реках в связи с широкой поверхностью подводного борта машина теряла устойчивость. В случае приближения бортовой стороной к завышенному берегу появлялся риск возникновения крена и бортового затопления. Вездеход ГАЗ 47 мог преодолеть стену высотой по вертикали до 60 см; ров шириной 1,3 м; склон 60%.
Разработчики учли нюансы тяжелой эксплуатации ГАЗ 47 в сложных арктических дорожных и погодно-климатических условиях и наделили его высокой работоспособностью и надежностью. Это выразилось в безотказной работе вездехода в Антарктиде в 1959–1960 гг. Тягач ГТ-С изначально был предусмотрен для работы и безгаражного использования в Северных, Сибирских, Дальневосточных районах и в Центральной Азии при температурных параметрах в пределах +40…50 єС. Допускалась транспортировка вездеходов авиацией с использованием Ан-12 и Ил-76.
Устройство и конструкция
Машина МТЛБ оснащается корпусом, сваренным из стальных листов, линии стыка герметизированы, что позволяет технике преодолевать водные преграды. В передней части расположены места водителя и второго члена экипажа, двигатель находится в центральной части корпуса. КПП вынесена в нишу перед отсеком управления и закрыта шумоизоляционным кожухом из стального листа. В задней части транспортера находится грузовая платформа, на военной технике предусмотрено отделение для перевозки десанта (поворотная башня с вооружением стоит над отделением управления).
Силовой агрегат смещен в сторону относительно оси симметрии, мотор установлен на подрамнике через резиновые подушки, снижающие уровень вибраций. Выхлопной коллектор левого блока используется для работы эжекторного очистителя воздуха.
Предусмотрена внешняя светотехника автомобильного типа, в кабине водителя и грузовом отсеке применены плафоны освещения.
Цена
Несмотря на то, что многие модели вездехода давно сняты с производства, купить большинство из них не составит особого труда. Если вы рассматриваете покупку ГТТ с консервации, обязательно обращайтесь в проверенные компании, которые проведут качественную проверку автомобиля и выяснят, пригоден ли он для дальнейшего использования. В среднем стоимость такой машины обойдётся в 2 млн. рублей в зависимости от года выпуска. Новая модель с дизельным двигателем ЯМЗ-238БЛ-1 будет стоить 2 260 000 рублей, а комплектация 2007 года обойдётся в полтора миллиона.Что касается старых подержанных моделей бронетранспортёра, то их цена равняется примерно 200-400 тыс. рублей.
Обязательно почитайте: Гусеничная платформа Метелица
Давать рекомендации касательно выбора той или иной модели очень сложно, так как всё будет зависеть от сферы применения. Например, если вы хотите приобрести вездеход ГТТ для охоты или рыбалки, то можно вполне обойтись стареньким вариантом восьмидесятых годов. Но для жителей Северных регионов России, которые часто бывают в лесной и заснеженной местности, лучше посоветовать модель вездехода 2007 года.
Завершая статью, стоит добавить, что на сегодняшний день не существует достойных аналогов ГТ-Т, которые бы могли также легко передвигаться на воде.
Вездеход ГТТ относится к средней весовой категории, имеет ряд уникальных технических характеристик и довольно привлекательную цену в сравнении с новыми аналогичными моделями. В свою очередь, дополнительные приспособления помогут сделать из машины универсальное устройство, которое можно использовать как для производства, так и в личных целях.
Технические характеристики
В зависимости от модели вездеход ГТТ оснащён дизельным двигателем с мощностью до 240 л.с. Например, стандартный ГТ-Т имеет шести цилиндровый мотор В-6А, чья мощность составляет 200 л.с. В среднем такой вездеход разгоняется до 45 км/час, а предельная скорость на плаву не превышает шесть километров в час. Грузоподъёмность агрегата составляет всего 2000 кг, а общая масса при полной комплектации 8200 кг. Стоит отметить, что силовые возможности ГТ-ТБУ 2007 года равняются 4000 кг, что является в два раза больше его предшественников. Модель ГТ-ТБ разгоняется до 55 км/час и имеет грузоподъёмность в 2500 кг.
Ходовая часть бронетранспортёра включает в себя 6 опорных катков, которые являются подвижной подставкой для общей платформы автомобиля. Ведущие колёса расположены в переднем блоке вездехода, а в заднем – направляющие. Тягач имеет качественную торсионную подвеску, которая отвечает за равномерное распределение нагрузки и не допускает внезапной поломки двигательных механизмов.
Коробка передач на автомобиле механическая и включает пять передач, не считая дополнительной установки, которая распложена в задней части конструкции и может развивать скорость максимум до семи километров в час. Дополнительно вездеход ГТТ имеет специальные поворотные механизмы, помогающие легко маневрировать при бездорожье. Система поворота работает следующим образом: идёт отключение одной гусеничной ленты, пока вторая продолжает сохранять баланс и автоматически поворачивать автомобиль в сторону.
Стоит отметить, что благодаря оригинальному механизму поворота, вездеход ГТТ может крутиться на одном месте вокруг своей оси.
Вездеход ГТТ имеет высокие предельные температурные показател
Обращая внимание на визуальные характеристики, следует выделить качественный несущий корпус, который выполнен из металлической каркасной конструкции с дополнительным открытым кузовом. Для удобства эксплуатации вездеход ГТТ условно разделён на три зоны: кабину водителя, кузов и моторно-трансмиссионное отделение
Стоит отметить, что кузов не отделён от кабины, и его можно дополнительно закрыть при помощи специальных тканевых покрытий.
Общее описание конструкции вездехода ГАЗ-71
Корпус вездехода выполнен из стальных листов разной толщины, соединенных сваркой. Он полностью герметичен, что позволяет машине плавать и форсировать водные преграды вброд. Несмотря на довольно внушительные размеры, ГАЗ-71 имеет высокую маневренность и хорошую скорость.
https://youtube.com/watch?v=OSo8XOCyKm8
Корпус машины можно разделить на три отделения:
- кабину;
- силовой отсек;
- грузовую платформу.
Мотор отделен от грузовой платформы и кабины специальными стальными перегородками, панели которых можно снимать. Это облегчает доступ к агрегатам силовой установки. Также в моторном отсеке установлена помпа, в задачу которой входит откачка воды во время преодолевания вездеходом различных водных препятствий.
В кабине у ГАЗ-71
В полностью металлической кабине находится два кресла – для пассажира и водителя вездехода. Она имеет две боковые двери и два люка, которые размещаются в крыше. Двери имеют специальные резиновые уплотнения, защищающие кабину от воды и пыли. За спиной у водителя расположен аккумулятор.
Грузовая платформа закрывается тентом, каркасом для которого служат металлические дуги. Задний борт платформы откидной, по ее бокам размещаются складывающиеся сидения. Для отопления грузового отсека используется жидкостный обогреватель.
Модификации
За прошедшие годы советские, российские, украинские и польские конструкторы изобрели достаточное количество модификаций.
Самые популярные модели:
- МТЛБВ или снегоболотоход – используется в основном в северных регионах. Расстояние между гусеницами шире, чем у базовой модели, для меньшего давления на землю.
- МТЛБВ – для народного использования.
- МТ-ЛБВМ – с установленным зенитным пулеметом с калибром 12,7 мм.
- МТ-ЛБВМ1К – для работ на большой высоте над уровнем моря. Мощность мотора 310 л.с.
МТЛБВМТ-ЛБВМ
МТ-ЛБВМ-1К
Тягач МТЛБу прочный, надежный и универсальный.
| Силовой агрегат | ЯМЗ-238Н |
| Мощность, л.с. | 300 |
| Расход горючего, л.с. (100 км) | 100 |
| Вес, кг | 11500 |
| Предельная грузоподъемность, кг | 4000 |
| Предельная скорость, км/час | 61,5 |
Предельное количество человек, которое он может вместить – 18.
Модули специального назначения
Предприятия, которые занимаются геологоразведкой или добычей нефти, могут приобрести вездеходы с агрегатами заколачивания свай, бурильной установкой, подъемным краном.
Гидромеханизированная буровая установка УБГМ-1А предназначена для бурения скважин в болотистых, торфяных, глинистых и галечных грунтах (по классификации горных пород ̶ I-IV категории). С ее помощью грунты отбираются и испытываются статическим зондированием.
Автогидроподъемник PALFINGER P200A, установленный на снегоболотоход «Четра» ТМ-140, предназначен для работ на высоте до 20 метров. На такую высоту поднимаются в корзине люди с инструментами для обслуживания линий электропередач. Максимальная грузоподъемность – 230 кг. Рычажно-телескопический подъемник отличается компактностью и маневренностью, так как стрела имеет Z-образную конфигурацию, с простой и надежной гидравлической системой управления.
На вездеход устанавливаются и краноманипуляторы Palfinger 12000А, превращающие машину в самоходный подъемный кран как для погрузочно-разгрузочных, так для строительных работ.
С крано-манипуляторной установкой ИМ-77 на гусеничный вездеход «Четра» tm-140 цена составляет от 9 млн рублей.

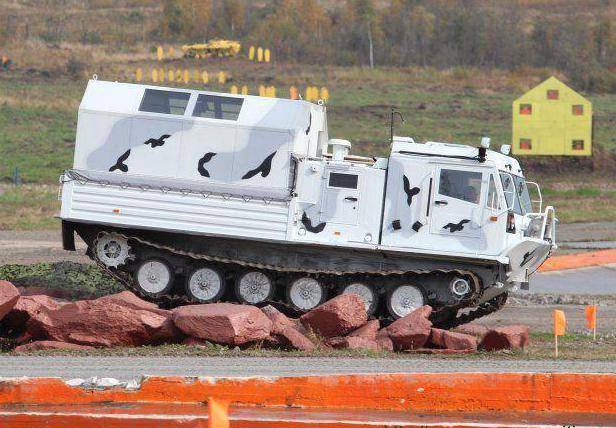

На базе новой модели вездехода создан плавающий пожарный болотоход с мощным центробежным пожарным насосом НЦПН-100, способным закачивать воду из водоема на глубине семь метров.
Специально для Арктического корпуса создан военный вездеход, в котором моторный модуль защищен бронелистами.
Трансмиссия тягача
В качестве силового агрегата на гусеничном вездеходе ГТТ использовался 200-сильный дизельный двигатель модели В6А. Рядный шестицилиндровый двигатель представлял собой половину известного танкового мотора В2. В силу своего танкового происхождения мотор имел комбинированную систему запуска – от электростартера и сжатым воздухом. Расход топлива был достаточно большим – до 110 литров на 100 км.
Двигатель оснащался пятискоростной механической коробкой передач. Для осуществления поворота на вездеходе ГТТ использовалось частичное или полное торможение одной из гусениц при помощи фрикционов. Бортовые передачи оснащались планетарными редукторами. Максимальная скорость не превышала 45 км/час вперед и до 6,5 км/час назад.
Особенности эксплуатации
Перед началом зимней эксплуатации необходимо слить все замерзающие жидкости, радиатор заправить антифризом. Проверить работоспособность предпускового отопителя, отвернуть болт крепления дренажной трубки и слить конденсат. При хранении транспортера на открытых площадках при температуре воздуха ниже -15°С рекомендуется снимать батареи на ночь. Для защиты платформы от снега использовать штатный брезентовый чехол.
При эксплуатации вездехода в условиях пустынь и степей необходимо регулярно проверять уровень электролита в батареях и доливать дистиллированную воду. После 20-30 часов работы дизеля (по счетчику) следует промывать фильтр и удалять скопившуюся грязь из бункера циклона. Если планируется ремонт агрегатов, связанный с разборкой узлов, то работы следует выполнять под защитным навесом, не допускающим попадания песка и пыли на сопрягаемые поверхности.
В горных условиях требуется заправить систему охлаждения антифризом, если в контуре используется вода, то она сливается на ночь. При обнаружении в радиаторе следов накипи следует промыть узел специальными реагентами, растворяющими отложение. Уровень электролита в аккумуляторах необходимо проверять через 3-4 дня эксплуатации, для доливки использовать дистиллированную воду. После преодоления загрязненных участков дороги следует очистить радиаторы от посторонних отложений, не допускается попадание воды в картеры бортовых передач вездехода.
Трансмиссия
Некоторые технические данные транспортера:
- коробка скоростей четырехступенчатая, механическая, синхронизаторы стоят на третьей и четвертой передаче, задний ход с пониженным передаточным числом ;
- коробка раздаточная двухвального типа, с двумя передачами;
- главная передача – конические шестерни в алюминиевом картере;
- карданная передача – вал на игольчатых подшипниках ;
- фрикционы сухие, многодисковые, ведущих 10, ведомых 9 штук;
- тормозные механизмы ленточные, медно-асбестовые, диаметр барабана – 294 мм, ширина прижимной ленты – 120 мм;
- передачи бортовые одноступенчатые, с цилиндрической шестерней.
