Ремонтопригодность
Запчасти на ДЗ 143 можно без проблем достать даже в наши дни. Несмотря на то, что автогрейдер был заменен на конвейере более современной моделью, заводом используется подход высокой унификации деталей. Поэтому многие запчасти от разных моделей подходят друг к другу.
Нет особых проблем и с покупкой оригинальных элементов, так как производителем было выпущено большое количество ремонтных комплектов, которые до сих пор продаются как частными лицами, так и компаниями, торгующими комплектующими для спецтехники. Стоит отметить, что грейдер был изготовлен со значительным запасом прочности и мог отработать не один год, прежде чем возникала необходимость осуществления планового ремонта.
Описание
Руководство по ремонту и эксплуатации автогрейдер дз 98
Скачать руководство по ремонту и эксплуатации автогрейдер дз 98: здесь на земле мы только странники минус
Средний срок службы автогрейдера ДЗ-98 5-лет. Примерно 10-15 автогрейдеров ДЗ-98 выходят из эксплуатацию ежемесячно. Сейчас производят. СТpОИТЕЛЬНО-ДОРОЖНЫЕ МАШИНЬ!” ссіиСТР. бG. Исо 9000. 48 1415. АвтогPEйдЕРыдз-98В… руководство по эксплуАтАции д3-98В.00.00.000. Пособие Справочник дорожного мастера. Строительство, эксплуатация и ремонт автомобильных. 26 июл 2011 Автогрейдер ДЗ-98В.1,Каталог деталей и сборочных единиц могут быть заказаны как запасные части для эксплуатации и ремонта.
Автогрейдер ДЗ-98 используют в обширных областях строительства таких как, Возможность эксплуатации в широком диапазоне температур и в разных ДЗ-143 применяют для содержания и ремонта дорожного полотна. Б. Машины и оборудование. Автогрейдер ДЗ-99-2. Часть i. РЕКОМЕНДАЦИИ ПО НОРМИРОВАНИЮ ТРУДА РАБОТНИКОВ ПРЕДПРИЯТИЙ ЗЕЛЕНОГО ХОЗЯЙСТВА. ПРОЕКТ ПРОИЗВОДСТВА РАБОТ НА СТРОИТЕЛЬСТВО АВТОМОБИЛЬНОЙ ДОРОГИ. Методическое указание.
В настоящей Инструкции рассматриваются вопросы организации и технологии строительства. С помощью нашего каталога, Вы сможете правильно подобрать для ремонта грейдера запчасти. ДЗ-122А Грейдер ДЗ-122А, автогрейдер, Орловский завод, каталог. ДЗ-122Б1. Грейдер ДЗ-180 mellowtoy торрент и инструкция 1с кадры 8.2. автогрейдер Брянского Арсенала, запчасти, каталог. МТС. Руководство по эксплуатации ДЗ-98. Автогрейдер ДЗ-98В.1, его модификации и комплектации. Ремонт автогрейдера, Продажа запчстей ДЗ-98. 27 июл 2008 Руководство по летной эксплуатации самолета Ан-2 авиации ДОСААФ СССР. 1989(djvu) Мото. Руководство по войсковому ремонту мотоциклов К -750В и МВ-750.1967(djvu) Автогрейдеры ДЗ-98А, ДЗ-98-0-2. Qip.ru – новости и развлечения. Сайт объединяет в себе все необходимые пользователям сервисы.
Автогрейдер Предлагаю нанять автогрейдер ДЗ—143, ДЗ—298/зубр, CAT-140K, DM-14.0 — 24132
Настоящим свободно, своей волей и в своем интересе даю согласие ООО «Медиа-решения», находящемуся по адресу г. Тюмень ул. 50 лет ВЛКСМ 19 — 76 (далее – Оператор) на автоматизированную и неавтоматизированную обработку своих персональных данных в соответствии со следующим перечнем:
- имя, телефон, адрес электронной почты и иные индивидуальные средства коммуникации, указанные при заполнении на сайте http://spcteh.ru (далее – Сайт) следующих форм:
- регистрации на сайте;
- добавление объявлений по аренде техники, продаже техники, услугах, продаже материалов;
- изменение информации в своем объявлении;
- отправку заявки на увеличение клиентов с сайта;
- оплату платного размещения объявлений;
- написании отзывов;
- подаче заявки на получение скидки;
- подаче жалобы при отказе в указанных на сайте скидках;
- заказе обратного звонка от владельца объявления;
- подаче заявки на услуги указанные в объявлении;
- подаче заявки на подбор услуг;
- подписке на акции и спец-предложения;
- использовании сервисов обратной связи с Администрацией сайта;
- источник захода на сайт и информация поискового или рекламного запроса;
- данные о пользовательском устройстве (среди которых разрешение, версия и другие атрибуты, характеризующие пользовательское устройство);
- пользовательские клики, просмотры страниц, заполнения полей, показы и просмотры баннеров и видео;
- данные, характеризующие аудиторные сегменты;
- параметры сессии;
- данные о времени посещения;
- идентификатор пользователя, хранимый в cookie,
для целей оказания информационных услуг и по представлению площадки для размещения информации о спецтранспорте и строительной технике, предоставления релевантной рекламной информации и оптимизации рекламы.
После прохождения регистрации на сайте Пользователь также дает свое согласие на:
- Получение информационных СМС-сообщений на номер телефона, указанный в ЛК;
- Получение информационных электронных сообщений на E-mail, указанный в ЛК.
Также даю свое согласие на предоставление Оператором моих персональных данных третьим лицам и на осуществление трансграничной передачи персональных данных для достижения заявленных целей обработки персональных данных.
В целях обеспечения реализации требований законодательства в области обработки персональных данных Оператор может:
- осуществлять обработку персональных данных путем сбора, хранения, систематизации, накопления, изменения, уточнения, использования, распространения, обезличивания, блокирования, уничтожения персональных данных;
- использовать автоматизированный способ обработки персональных данных с передачей по сети Интернет;
Настоящее согласие вступает в силу с момента подтверждения и действует в течение 5 лет, если иное не установлено действующим законодательством РФ.
Отзыв согласия на обработку персональных данных осуществляется путем направления заявления в письменной форме на юридический адрес Оператора.
Я подтверждаю, что мне известно о праве отозвать свое согласие посредством составления соответствующего письменного документа, который может быть направлен мной в адрес Оператора.
В случае моего отзыва согласия на обработку персональных данных Оператор вправе продолжить обработку персональных данных без моего согласия при наличии оснований, указанных в пунктах 2-11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона от 27.07.2006г. №152-ФЗ «О персональных данных».
Назначение
Учитывая специфические параметры машины, в руководстве по эксплуатации указанные рекомендуемые операции с транспортной техникой тяжёлого класса исполнения:
- Возведение технологических насыпей и валов.
- Режимы планировки для земляной части полотна.
- Профилирование требуемого уклона для откосов дорожного полотна.
- Выравнивание обочин.
- Общее формирование требуемого сечения для кюветов.
- Очистные мероприятия для водоотводных канав и ям.
- Киркирование старых покрытий из асфальта.
- Режим распределения насыпного материала для земляного полотна.
- Режим разрыхления боя стройматериалов.
- Режим смешивания различных материалов земляного грунта.
- Задачи по вскрытию твёрдого полотна дороги.
- Задачи уборки строительного мусора.
- Очистка дорого, площадок от снега и ледяного покрова.
автогрейдер дз 143 руководство по эксплуатации
Рейтинг: 4.6/5.0 (1764 проголосовавших)
Категория: Руководства
Описание
Руководство по ремонту и эксплуатации автогрейдер дз 98
Скачать руководство по ремонту и эксплуатации автогрейдер дз 98: здесь на земле мы только странники минус
Средний срок службы автогрейдера ДЗ-98 5-лет. Примерно 10-15 автогрейдеров ДЗ-98 выходят из эксплуатацию ежемесячно. Сейчас производят. СТpОИТЕЛЬНО-ДОРОЖНЫЕ МАШИНЬ!” ссіиСТР. бG. Исо 9000. 48 1415. АвтогPEйдЕРыдз-98В… руководство по эксплуАтАции д3-98В.00.00.000. Пособие Справочник дорожного мастера. Строительство, эксплуатация и ремонт автомобильных. 26 июл 2011 Автогрейдер ДЗ-98В.1,Каталог деталей и сборочных единиц могут быть заказаны как запасные части для эксплуатации и ремонта.
Автогрейдер ДЗ-98 используют в обширных областях строительства таких как, Возможность эксплуатации в широком диапазоне температур и в разных ДЗ-143 применяют для содержания и ремонта дорожного полотна. Б. Машины и оборудование. Автогрейдер ДЗ-99-2. Часть i. РЕКОМЕНДАЦИИ ПО НОРМИРОВАНИЮ ТРУДА РАБОТНИКОВ ПРЕДПРИЯТИЙ ЗЕЛЕНОГО ХОЗЯЙСТВА. ПРОЕКТ ПРОИЗВОДСТВА РАБОТ НА СТРОИТЕЛЬСТВО АВТОМОБИЛЬНОЙ ДОРОГИ. Методическое указание.
В настоящей Инструкции рассматриваются вопросы организации и технологии строительства. С помощью нашего каталога, Вы сможете правильно подобрать для ремонта грейдера запчасти. ДЗ-122А Грейдер ДЗ-122А, автогрейдер, Орловский завод, каталог. ДЗ-122Б1. Грейдер ДЗ-180 mellowtoy торрент и инструкция 1с кадры 8.2. автогрейдер Брянского Арсенала, запчасти, каталог. МТС. Руководство по эксплуатации ДЗ-98. Автогрейдер ДЗ-98В.1, его модификации и комплектации. Ремонт автогрейдера, Продажа запчстей ДЗ-98. 27 июл 2008 Руководство по летной эксплуатации самолета Ан-2 авиации ДОСААФ СССР. 1989(djvu) Мото. Руководство по войсковому ремонту мотоциклов К -750В и МВ-750.1967(djvu) Автогрейдеры ДЗ-98А, ДЗ-98-0-2. Qip.ru – новости и развлечения. Сайт объединяет в себе все необходимые пользователям сервисы.
Автогрейдер ГС-10.01, Автогрейдер ГС-10.07 аварии на автомобильных дорогах презентация и валкинг деад сезон тво эпизод 2 на торрент оба эпизода на русском. Автогрейдер ГС-14.02, Автогрейдер ГС-18.05. Автогрейдер ГС-25.09 тесты ваш стиль общения подростков и инструкция по применению самсунг gt-s7262. Автогрейдер ДЗ-98В. Руководства по эксплуатации. Завод ЧСДМ: Грейдер ДЗ-98 · Погрузчик В-140 · Погрузчик В-160 Завод Брянский Арсенал: Автогрейдер ГС 10.01. Инструкции по ремонту и эксплуатации техники ЧСДМ. правил эксплуатации и текущего ремонта автогрейдера ДЗ-98В.1, его модификаций ДЗ-98В.3, ДЗ-98Б.5, ДЗ-98В.7, Описание и использование рабочего оборудования. 30 май 2014 Очень нужна книга Руководство по эксплуатации автогрейдера ДЗ180. Скажите, есть у кого-нибуть литература по ДЗ-98. 1 апр 2011 ОБЛАСТИ ЭФФЕКТИВНОЙ ЭКСПЛУАТАЦИИ ДИАГНОСТИКА И РЕМОНТ МАШИН С ИСПОЛЬЗОВАНИЕМ КАПСУЛИРОВАННЫХ В 2006 году руководство Группы ГАЗ сии тяжелого автогрейдера ДЗ-98В.

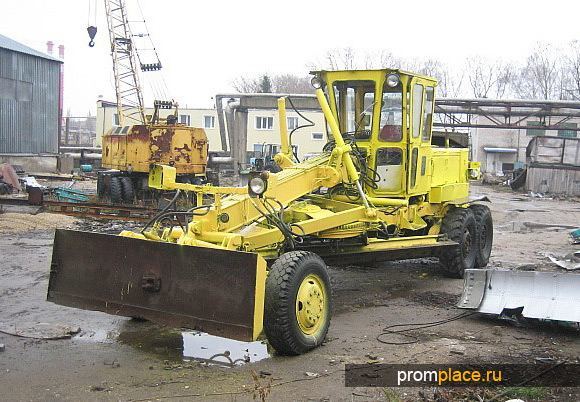

Автогрейдер ДЗ 143
Автогрейдер ДЗ 143 предназначен для ведения земельных работ при строительстве дорог или других технологических сооружений. Также спецтехнику можно использовать для расчистки дорожного полотна от снега или для перемещения земельных масс.
Грейдеры применяются и для перемешивания различных элементов при формировании покрытия, сверху которого будет наложен асфальт. Однородный состав поможет сделать дорогу крепкой и надежной.
В противном случае велик риск возникновения проседания и, как следствие, образования ям на проезжей части.
Автогрейдеры серии ДЗ выпускаются Брянским заводом дорожных машин. Многолетний опыт, накопленный в конструкторском бюро, позволяет создавать технику высокого качества с хорошим функциональным оснащением.
Она уже более 30 лет успешно используется на строительстве отечественных путей автомобильного назначения. В крупных проектах международного значения в основном используются современные импортные машины.
Но на внутренних стройках нередко можно увидеть в работе технику еще советского образца.
Технические характеристики модели
Транспорт оснащался гидромеханической коробкой переключения передач с четырьмя скоростями переднего хода и двумя — заднего хода. Одна из модификаций — автогрейдер ДЗ 143-1 была оборудована механической коробкой передач с шестью скоростями переднего хода. Максимальная скорость движения составляла 43 километра в час с поднятым дорожным оборудованием.
Во время проведения работ средняя скорость техники равнялась 4-8 километрам в час. Колесная формула имеет непривычное значение 1х2х3. Грейдер оснащался жесткой рамой, которая позволяла выдерживать значительные нагрузки и имела большой запас прочности. Рабочее оборудование имело гидравлическую систему управления. Техника очень быстро переводилась из походного состояния в рабочее.
Габаритные размеры автогрейдера ДЗ 143 имеют внушительное значение. Длина составляет 8,95 метров, ширина — 2,5 метра, 3,51 метра. Минимальный радиус поворота равен 12,5 метрам. Эксплуатационная масса — 12,5 тонн. Размер используемых шин — 14,00-20. Из навесного рабочего оборудования спецтехника комплектовалась бульдозерным и грейдерным отвалами, а также рыхлителем.
По заказу клиента дополнительно могли быть установлены плужные снегоочистители, удлинители отвалов, толкающие плиты и щетки. Базовая длина грейдерного отвала составляла 3,74 метра, а высота — 0,62 метра.
Максимально возможный боковой вынос составлял 0,8 метра, а опускание ниже поверхности дороги — 0,25 метра. Бульдозерный отвал устанавливался стационарно, так что возможности управлять его положением не было.
Длина составляла 2,475 метра, а высота — 0,84 метра. Рыхлитель мог производить процедуру взрыхления почвы шириной 1,3 метра и глубиной до 0,25 метра.
Количество зубьев в базовой комплектации равнялось трем, но была возможность установки рыхлителя с пятью зубьями. Грейдер предназначался для работы с грунтами I-III категории.
Диапазон рабочих температур составляет от -40 до +40 градусов по Цельсию.
Устройство и оснащение кабины
Но это создавало новую проблему, так как через открытую дверь внутрь кабины проникала вся пыль, которая поднималась с поверхности дороги во время работы.
Зато конструкторы позаботились, чтобы водитель имел оптимальный обзор при движении. Для этого передняя часть корпуса практически полностью была сделана из стекла.
Запчасти на ДЗ 143 можно без проблем достать даже в наши дни. Несмотря на то, что автогрейдер был заменен на конвейере более современной моделью, заводом используется подход высокой унификации деталей. Поэтому многие запчасти от разных моделей подходят друг к другу.
Нет особых проблем и с покупкой оригинальных элементов, так как производителем было выпущено большое количество ремонтных комплектов, которые до сих пор продаются как частными лицами, так и компаниями, торгующими комплектующими для спецтехники. Стоит отметить, что грейдер был изготовлен со значительным запасом прочности и мог отработать не один год, прежде чем возникала необходимость осуществления планового ремонта.
Цена автогрейдера ДЗ 143 на сегодняшний день составляет около 1,6 миллионов рублей. Столько придется отдать за технику в хорошем рабочем состоянии. Есть и более дешевые варианты, но они могут потребовать дополнительных вложений для исправления мелких поломок, так что лучше сразу заплатить больше и получить работоспособную машину, чем сэкономить на покупке и отдать намного больше на ремонт.
Автогрейдер ДЗ-143
Ноябрь 25, 2016
Старая и надежная техника такая, как Автогрейдер ДЗ-143 пользуется гораздо большим спросом, чем разрекламированные новинки. Это и неудивительно ведь модель имеет соответствующие технические параметры, и достаточно долгий срок выпускается на отечественном предприятии. Автогрейдер достаточно универсален и подходит для целого ряда планировочных работ.

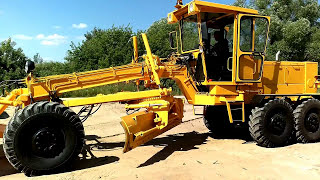

Внешний вид автогрейдера ДЗ-143
Устройство автогрейдера ДЗ-143
Конструкция автогрейдера ДЗ-143 основывается на колесной ходовой части с особой колесной формулой 1х2х3. Колеса имеют различный диаметр, который колеблется в диапазоне от 14 до 20 дюймов.
Передняя часть модели комплектуется планировочным ножом и отвалом, которые являются ее основными рабочими элементами. При необходимости они могут дополняться с трезубым кирковщиком. С его помощью снимается дорожное покрытие.
Кроме него для улучшения функциональности могут применяться также толкающие плиты, снегоочистители плужного типа, щетки и удлинители отвалов.
Кабина рассчитана на достаточно комфортную, но недлительную работу оператора, поскольку не оснащена климат-контролем. Она имеет высокую степень остекления, но в то же время является достаточно жесткой и безопасной.

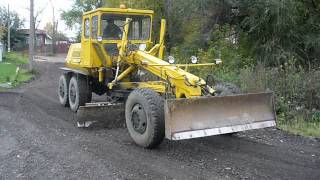

Автогрейдер ДЗ-143 в работе
Расход топлива автогрейдера ДЗ-143
Автогрейдер ДЗ-143 используется с применением достаточно тяжелого дизельного топлива. Это обуславливается особенностями конструкции устанавливаемых моторов.
Расход топлива у каждого из них индивидуальный и зависит от выполняемых работ. Усредненные рабочие показатели позволяют выделить из них более затратные – А-01-MC и А-01-MЕ, которые потребляют порядка 12,2 литра в час, и более экономичный – Д-108, потребляющий 10 литров в час.
Особенности потребляемого топлива позволяют эксплуатировать такую технику в различных климатических условиях, в том числе с суровыми морозами до -40 градусов, и с повышением температуры окружающей среды до +40 градусов.
Технические характеристики автогрейдера ДЗ-143
По своим техническим характеристикам модель обходи целый ряд аналогов. Вес конструкции составляет 12500 килограмм. Ее производительность и мощь напрямую зависит от установленного двигателя, но обычно этот показатель не превышает 130 л.с., что позволяет развивать скорость до 43 км/ч. На минимальных оборотах она составит всего 4 км/ч.
Боковой вынос автогрейдера достигает 80 см, а высота грейдерного отвала – 62 см. Общая протяженность конструкции составляет 895 см, при этом отвал имеет длину 374 см. Под опорную поверхность он может опуститься на глубину до 25 см.
Что касается параметров бульдозерного отвала, то его высота составляет 84 см, а ширина — 130 см.
Устройство
Автогрейдер ДЗ-143 состоит из следующих основных частей: Длинная изогнутая часть в средней части основной рамы 1, служащая для установки на ней всех механизмов автогрейдера и опирающаяся на заднюю тележку 10, снабженную балансирами с ведущими колесами 8, а впереди на переднем мосту 4 с управляемыми колесами; двигатель 14, установленный на верхней части рамы над задней тележкой; трансмиссия, передающая вращение двигателя на ведущие колеса, гидронасосы и т д.; планировочный отвал 7, расположенный в пространстве под криволинейной узкой частью рамы, называемой балкой-колонной, на специальной приводной раме 6, закрепленной сферическим шарниром в концевой части балки-колонны над передней осью и двумя гидроцилиндрами поднять лопату 2,установлены на кронштейнах с двух сторон хребтовой балки в самой высокой ее части, кабины 11 с органами управления и пультом управления и местом водителя; отвал 5 экскаватора, гидроцилиндр 12 его привода; капот 9 с откидными стенками, закрывающими двигатель; электрические системы сигнализации и освещения13.
Изучая руководство к автогрейдеру ДЗ-143, можно отметить, что основные рабочие отсеки машины представляют собой целостную гидросистему. Конструкция рамы жесткая, что позволяет выполнять самые сложные технологические операции, в частности, поднимать с земли достаточное количество материала.
Габаритные размеры
Основные размеры:
- Длина — 8950мм;
- Ширина — 2500мм;
- Высота – 3510 мм (без учета маяка);
- Длина отвала грейдера — 3740 мм;
- Высота выравнивающего отвала — 620 мм;
- Боковое удлинение — 800мм;
- Опускание ниже опорной поверхности — 250 мм.
Что касается бульдозерного отвала, то его высота составляет 840 мм. Ширина рыхления достигает 1300 мм, глубина – до 250 мм. По стандартной схеме рыхлитель оснащен тремя зубьями. Размер шин варьируется от 14 до 20 дюймов.

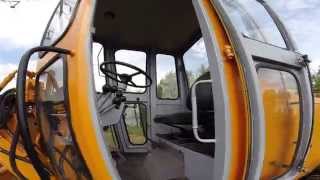

Кабина
Кабина машиниста достаточно просторная, что позволяет специалисту в ряде случаев выполнять действия при выполнении дорожных работ стоя, не используя сиденье. Все органы управления машиной находятся в шаговой доступности. Есть и недостатки, это отсутствие надлежащей системы кондиционирования воздуха, что создает проблемы при эксплуатации автогрейдеров в жарких районах. Оператору приходилось постоянно держать дверь открытой, создавая циркуляцию воздуха. Пыль и грязь, попадающие извне, вызывали проблемы в работе нивелирного оборудования.
Обзор, видимый из кабины оператора, достаточно объемный и просторный, что дает основание говорить об удобном варианте проведения технологических операций. В настоящее время автогрейдер снят с производства, но запчасти производят смежные поставщики, поэтому купить запчасти для популярного автогрейдера советских времен не составит труда.
Оборудование
В передней части машины находится отвал и грейдерный отвал — это основные элементы грейдера.
Автогрейдер дз 143 и инструкция по его эксплуатации предусматривают возможность оснащения машины дополнительными рабочими органами:
- Скарификатор с зубцами. Благодаря этому устройству можно разрыхлять твердые полы и вскрывать при ремонте изношенные покрытия – асфальтобетон и щебень.
- Сметающая кисть. Такая расстановка команды очень эффективна летом. Он позволяет эффективно работать по содержанию дорог: снимать отложения грунта с кромки дорожного покрытия и убирать мусор с проезжей части.
- Дорожный плуг. Это устройство используется для организации проездов в районах с глубоким снегом. Популярен при проведении работ по уборке большого количества снежных масс на дорогах и аэродромах.
- Боковой снегоочиститель. Этот элемент представляет собой традиционный отвал, который крепится с правой стороны автогрейдера и обеспечивает выброс снега за пределы чистой площади.
- Ледорез С помощью этого кузова с дорожного полотна удаляются лед и уплотненные снежные массы.
Следует отметить, что при проведении работ зимой машина дополнительно оснащается цепями противоскольжения, которые устанавливаются на задние колеса машины
