Экскаватор komatsu

Аналоги

К аналогам Komatsu можно с уверенностью отнести такие экскаваторы, как Zeus HXW310 и Fiat Kobelco EX 355. Их технические характеристики приведены ниже:

Основным направлением деятельности концерна Komatsu является удовлетворение потребностей каждого пользователя в качественных и надёжных машинах. На современном российском рынке данная компания занимает лидирующие позиции по количеству предложений, относящихся к спецтехнике высокого класса. Это обусловлено тем, что производство экскаваторов осуществляется на инновационных сборочных линиях с использованием высокотехнологичных инструментов и материалов.

Komatsu PC300 – продукт известной японской корпорации, завоевавшей признание на мировом рынке. Неприхотливая и надежная машина привлекает потребителей приемлемой ценой, удобной системой управления и экономичным расходом топлива. Гусеничный экскаватор в своем классе является одним из самых популярных и выделяется проходимостью и способностью функционировать в сложных климатических условиях. «Комацу РС 300» также имеет отменные показатели эффективности при использовании на рыхлых грунтах, техника передвигается довольно аккуратно, сохраняя целостность дорожного покрытия.

Komatsu PC300 относится к среднему классу и считается универсальной машиной, которую можно использовать для решения различных задач. Модель сочетает в себе оптимальные эксплуатационные и технические характеристики и прекрасное качество сборки. Собираются экскаваторы «Комацу РС 300» на автоматизированных конвейерных линиях с минимальным применением ручного труда и использованием высокотехнологичных материалов.

Техника пользуется популярностью у компаний, функционирующих в горнодобывающей и строительной отрасли. Высокая степень компьютеризации позволяет свести к минимуму возможную аварийность. Кроме того, Komatsu PC300 отличается небольшим расходом топлива и высокой производительностью, которую удалось нарастить за счет увеличения мощности в активном режиме. Повышение тягового усилия на 17% позволяет преодолевать подъемы и контролировать технику при поворотах.

Также в экскаваторе увеличено усилие резания ковша и рукояти. На максимальном режиме мощности усилие резания ковша повышается на 78%, напорное усилие рукояти – на 18%.

Другой важной доработкой стало повышение грузоподъемности. На данный показатель повлияло улучшение поперечной устойчивости техники

«Комацу РС 300» славится простотой обслуживания, которая обеспечивается за счет следующих решений:

увеличения интервалов замены масляного фильтра, масла в силовой установке и фильтра, служащего для очистки рабочей жидкости, находящейся в гидросистеме;
установки влагоотделителя уже в базовой комплектации;
увеличения емкости топливного бака;
наличия возможности дистанционной установи крана для слива горючего и масляного фильтра;
упрощения очистки радиатора.

Среди преимуществ Komatsu PC300 следует выделить:

увеличенное усилие на рукояти и ковше;
повышенную мощность при небольшом расходе топлива;
облегченную систему технического обслуживания;
улучшенную поперечную устойчивость;
увеличенное тяговое усилие (на 20%).

Komatsu PC300 имеет эксплуатационную массу в 30800 кг. При этом экскаваторная платформа способна вращаться со скоростью 9 об/мин. Показатель удельного давления на грунт составляет 0,64 кг/кв. см.

Рабочие характеристики техники:

объем ковша – 1,4 кубометра;
максимальная высота компания – 10200 мм;
предельная глубина копания – 7380 мм;
максимальная высота разгрузки – 6600 мм;
радиус копания – 10200 мм;
предельное усилие ковша – 26400 кгс.

Габариты «Комацу РС 300»:

длина – 11300 мм;
ширина – 3200 мм;
высота – 3100 мм;
минимальный радиус поворота платформы – 3500 мм;
длина стрелы – 6470 мм;
длина рукояти – 2200 мм.

Дорожный просвет экскаватора составляет 500 мм. Техника развивает скорость в 5,5 км/час.

Расход топлива

Топливный бак техники вмещает 605 л горючего. При этом средний показатель расхода топлива у «Комацу РС 300» равняется 18-28л/час.

Цены

Цена нового экскаватора в настоящее время составляет приблизительно 28 миллионов рублей. Спецтехника, уже бывшая в эксплуатации, доступна по ценам в диапазоне от трех до десяти миллионов рублей. Точная цена отдельного экскаватора определяется годом его изготовления, продолжительностью эксплуатации и актуальным состоянием.

Таким образом, гусеничный экскаватор Komatsu PC400-7 – это производительная японская спецтехника, которая рассчитана на выполнение весьма широкого круга операций равно качественным образом. Разработчики позаботились как о том, чтобы модель не отказывала даже в сложных условиях, так и о комфорте оператора.

Область применения

«Комацу» 93-5E0 преимущественно можно встретить на строительной площадке, где для него всегда найдётся работа.

Землеройным оборудованием экскаватор извлекает грунт любой твёрдости, формируя ямы, траншеи, котлованы.
Кроме рытья, аппарат хорошо справляется с организацией насыпей, отвалов. Погрузочное оборудование в виде фронтального ковша необходимо для загрузки сыпучих материалов, планирования стройплощадок, захвата/перемещения крупногабаритных грузов.

Кроме штатных рабочих орудий на машину можно установить дополнительные, тем самым расширив функционал Komatsu.

Роторный снегоуборщик поможет зимой справиться со снежными осадками, а коммунальную щётку задействуют при уборке территории.
Вместо обратной лопаты устанавливают навесные инструменты с гидрообъёмным приводом: ножницы, молот, виброуплотнитель, бур. Вместе с ними экскаватор задействуют для разрушения бетонных либо металлических конструкций, уплотнения грунта, бурении неглубоких скважин.

Компоновка

Модель WB 93 собрана по классической технологии, присущей классу погрузчика, совмещённого с экскаватором.

Впереди расположен вместительный ковш.
За ним под наклонным капотом разместили дизель. Укрытие надёжно защищает силовой блок от механических повреждений и не загораживает обзор рабочей зоны.
Кабина с панорамными тонированными стёклами расположена ближе к задней части шасси над трансмиссией.
Завершает компоновку землеройное оборудование, установленное на подвижной каретке и опоры стабилизаторов.

Таблица № 3. Размеры

Наименование	Значение
Нормативная эксплуатационная масса, кг	8550
Масса полная, кг	9500
Грузоподъёмность погрузчика на предельной высоте, кг	3900
Транспортная длина, мм	5895
Высота по крыше кабины, мм	3005
Габаритная ширина (с ковшом), мм	2440
Колёсная база, мм	2215
Полная габаритная высота, мм	3710
Колея (перед/зад), мм	1934/1800
Покрышки	16.9×28 — 12 PR 16.9×24 — 12 PR 440/80 R28

Погрузочный ковш, землеройное оборудование

Чтобы облегчить оперирование погрузочным механизмом, узел подъёма снабдили функцией параллельного перемещения. Механизатору не нужно постоянно контролировать положение ковша для предотвращения высыпания материала. Характеристики погрузочного оборудования:

ширина штатного ковша — 2420 мм;
объём — 1,1 м³;
масса — 450 кг;
грузоподъемность на уровне грунта — 5300 кг;
усилие отрыва — 6500 кг.

В базовой комплектации на экскаватор установят обратную лопату вместимостью 0,6 м³. Ковш крепят на телескопическую рукоять и оригинальную стрелу S-образной формы.

Первая увеличивает максимальную глубину рытья до 6055 мм, что на 1 м больше, чем у моноблочной конструкции.
Специальная форма стрелы придаёт землеройному механизму прочность и долговечность. Отрывное усилие ковша составляет 6100 кг.

Кабина

В кабину устанавливают полностью регулируемое кресло с ремнём безопасности. Доступ внутрь возможен с правого или левого борта через полностью открываемые двери. Переднее, заднее ветровые стёкла оборудованы очистителями и омывателями. Рулевую колонку можно регулировать по высоте, углу наклона.

Дополнительная информация! Кабину оборудовали разветвлённой системой вентиляции с десятью воздуховодами. Однако кондиционер доступен только как опция.

Безопасность оператора обеспечивает несущий каркас кабины, защищающий водителя в случае опрокидывания машины или падения тяжёлых предметов на крышу. Несущая рама соответствует нормам ROPS/FOPS.

Комплектация

Кроме штатного погрузочного и землеройного оборудования на шасси можно установить дополнительные устройства.

Производитель выпускает обратные лопаты разной ширины.
Кроме того, есть ряд ковшей, предназначенных только для рытья или чистки канав.
На рукоять можно установить промежуточное звено с крюком для поднятия тяжестей, гидромолот, ножницы.

На штатное место погрузочного оборудования устанавливают универсальный ковш 4 в 1, отвал бульдозерного типа, мобильный молот. Для быстрой смены орудий предусмотрена гидравлическая сцепка.

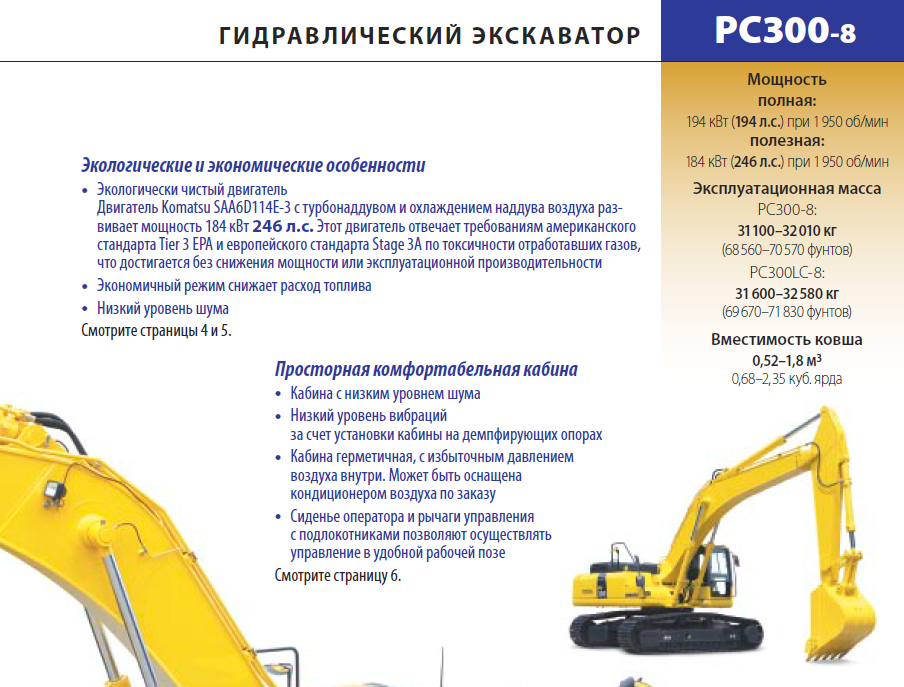

Технические характеристики: Komatsu PC300-8МО гусеничный экскаватор

Двигатель	Komatsu SAA6D114E-1, 260 л.с. при 1950 об/мин; 4-х тактный, с водяным охлаждением, с прямым впрыском топлива; с турбонаддувом и последовательным охлаждением; 6 цилиндров; диаметр 114 мм; ход поршня 135 мм; рабочий объем 8.27 л.; тип привода вентилятора для охлаждения радиатора механический; регулятор всережимный, электронный
Гидросистема	Тип – HydrauMind с закрытым центром, клапанами измерения нагрузки и клапанами компенсации давления; количество выбираемых рабочих режимов – 6; главный насос – 2 поршневых, переменной производительности; насосы – для контуров стрелы, рукояти, ковша, поворотной платформы и передвижения; максимальный расход 535 л/мин; питание контура управления – клапан с автономным понижением давления; гидромоторы: передвижение – 2 аксиально-поршневых мотора со стояночным тормозом, поворотной платформы – 1 аксиально-поршневой гидромотор с тормозом удержания платформы; давление срабатывания разгрузочного клапана: контуры рабочего оборудования – 37.3 МПа (380 кгс/см2), контур передвижения – 37.3 МПа (380 кгс/см2), контур поворота платформы – 27.9 МПа (285 кгс/см2), управляющий контур – 3.2 МПа (33 кгс/см2); гидроцилиндры (количество – внутренний диаметр х ход поршня х диаметр штока): стрела – 2-140 мм х 1480 мм х 100 мм, рукоять – 1-160 мм х 1825 мм х 110 мм, ковш для рукояти 4.02 м – 1-140 мм х 1285 мм х 100 мм, для рукояти 3.19 м – 1-140 мм х 1285 мм х 100 мм, для рукояти 2.55 м – 1-150 мм х 1285 мм х 110 мм;для рукояти 2.22 м – 1-150 мм х 1285 мм х 110 мм
Приводы	Органы рулевого управления – два рычага с педалями; привод – гидростатический; максимальное тяговое усилие – 264 кН (26900 кг); преодолеваемый подъем – 70%, 35º; максимальная скорость передвижения: верхний диапазон – 5.5 км/ч, средний диапазон – 4.5 км/ч, нижний диапазон – 3.2 км/ч
Тормоза	Рабочий – гидравлическая блокировка; стояночный – механический дисковый
Система поворота платформы	Редуктор поворота платформы – планетарная передача; смазка поворотного круга – заложенная; скорость поворота 9.5 об/мин
Ходовая часть	Центральная Х-образная рама и рамы гусеничных тележек коробчатого сечения; тип гусеницы – герметичная; регулятор натяжения гусеницы – гидравлический; количество башмаков (с каждой стороны) – 45; количество поддерживающих катков – 2 с каждой стороны; количество опорных катков с каждой стороны – 7
Заправочные емкости	Топливный бак – 605 л.; охлаждающая жидкость – 31 л.; двигатель – 37 л.; бортовой редуктор (с каждой стороны) – 9 л.; механизм поворота платформы – 16 л.; гидробак – 188 л.
Эксплуатационная масса	Башмаки – 600 мм, масса – 31100 кг, давление на грунт – 62.9 кПа (0.64 кг/см2)
	Башмаки – 700 мм, масса – 31460 кг, давление на грунт – 54.8 кПа (0.56 кг/см2)
	Башмаки – 800 мм, масса – 32010 кг, давление на грунт – 48.5 кПа (0.49 кг/см2)
Электрооборудование	Устройство автоматического замедления; генератор 24 D/60 A; аккумуляторные батареи 2 х 12 В/126 А•ч; стартер 24 В/7.5 кВт; рабочая фара 2 (на стреле и с правой стороны)
Габаритные размеры (мм)	Ширина – 3190; высота (до верха кабины) – 3145; длина – 11150; дорожный просвет под противовесом – 1185; дорожный просвет (минимальный) – 500; радиус поворота хвостовой части платформы – 3450; опорная длина гусениц – 3700; длина гусеничного хода – 4625; колея гусеничного хода – 2590; ширина гусеничного хода – 3190; ширина башмака – 600; высота грунтозацепа – 36; высота по кабине машины – 2585; ширина по кабине машины – 3090; расстояние от центра вращения до заднего края платформы – 3405; длина рукояти – 3185; длина стрелы – 6470
Максимальная высота копания (мм)	10100
Кабина	кондиционер с дефростером; многофункциональный цветной дисплей; зеркала заднего вида (правое, левое, заднее, боковое); ROPS (по ISO 12117-2); ремень безопасности, втягивающийся

Стандартное оборудование

Противовес
Электрический звуковой сигнал
Задний отражатель
Сигнал предупреждения о передвижении
Противоскользящие настилы
Защитное ограждение вентилятора
Защитное направляющее ограждение гусеницы, центральная секция

Навесное оборудование:

Вибропогружатель
Вибротрамбовка
Гидравлический бур
Гидромолоты
Захват для бревен
Ковш-рыхлитель
Ковш грейферный
Ковш планировочный
Ковш скальный
Ковш стандартный
Ковш траншейный
Ковш усиленный
Ковш строительный
Ковш горный
Дополнительная защита
Направляющая для бура
Ножницы для вторичного разрушения
Ножницы по металлу
Ножницы со сменными челюстями (мультипроцессор)
Ножницы универсальные
Рыхлитель однозубый
Телескопическая рукоять
Устройство для быстрой замены навесного оборудования (quick coupler)

Модификации

Экскаватор Komatsu PC 400-7 и его модификации входят в линейный ряд Galeo. Все они соответствуют требованиям экологичности Tier II, экономичны, производительны и безопасны.

Наименование содержит информацию о поколении и массе устройства. Индекс «400» значит, что вес техники составляет около 40 тонн. Цифра после индекса указывает на поколение, например, 400-7 — седьмое поколение. Версии с приставкой «LC» в индексе имеют удлиненную гусеничную платформу, которая повышает устойчивость машины.

Другие варианты

Также производитель выпускает версии машин для разных рабочих условий. Например, при температурах окружающей среды от –25 до +40 °C и от –50 до +40 °C. Все резинотехнические изделия здесь выполнены из материалов, которые сохраняют свою эластичность и не твердеют при низких температурах. Дополнительно они оснащены жидкостным предпусковым подогревателем Mikuni, который подогревает охлаждающую жидкость двигателя и все подкапотное пространство экскаватора.

Также есть модификация экскаватора PC400LC-7 SE, которая предназначена специально для карьерных работ. Ее особенность — скальный ковш усиленной конструкции и объемом 2,8 м³, который входит в базовую комплектацию.

Оборудование, устанавливаемое по заказу на экскаваторы KOMATSU PC300-7 и KOMATSU PC360-7

Кондиционер воздуха с системой обогрева окон
Генератор переменного тока, 60 А, 24 В
Рукояти в сборе длиной 2220, 1550, 3185, 4020 мм
Аккумуляторные батареи повышенной емкости 2 х 12 В, 140 А.ч
Съемный верхний щит
Стрела длиной 6470 мм
Вспомогательное оборудование кабины (защитный козырек от дождя, противосолнечный козырек)
Переднее защитное ограждение кабины
Отопитель с системой обогрева стекол
Высокопрочные втулки из спеченного сталемедного сплава для рабочего оборудования, увеличивающие интервалы между смазыванием — Многофункциональный цветной монитор
Зеркало заднего вида (левое)
Ремень безопасности инерционного типа
Сиденье на упругой подвеске
Сервисный клапан
Гусеничные башмаки с тройными грунтозацепами
Нижняя защита рамы гусеничной тележки
Защитные ограждения опорных катков (на всю длину гусеничной ленты)
Устройство подачи звукового сигнала предупреждения о перемещении
Рабочие фары.

Модификации

Источник фото: istk.ru

Самая популярная среди российских потребителей – PC400-7 стандартной спецификации со скальным ковшом 1,9 куб.м (также возможна установка ковша 2,1 куб.м). Кроме этого, доступны версии для разных режимов эксплуатации: температурная спецификация от -25 до +40 градусов и от -50 до +40 градусов. Основным отличием последней является то, что все резинотехнические изделия выполнены из материалов, которые не твердеют и сохраняют свою эластичность при низких температурах. Еще одним важным отличием этой версии является жидкостной предпусковой подогреватель Mikuni, который вместе с охлаждающей жидкостью двигателя подогревает все подкапотное пространство экскаватора. В 2016 году появилась новая модификация для карьерных работ, особенностью которой является скальный ковш объемом 2,8 куб.м.

Описание

Характеристики производительности экскаватора KOMATSU PC400-7

1. Высокая производительность и низкий расход топлива. Увеличена производительность при работе в активном режиме наряду с низким расходом топлива.2. Низкий расход топлива и высокая выходная мощность двигателя. Мощный двигатель Комацу SAA6D125E с турбонаддувом и последовательным воздушным охлаждением развивает мощность равную 246 кВт 330 л.с. Низкий расход топлива достигается благодаря системе впрыска топлива с электронным управлением.3. Большое усилие резания грунта. При включении функции активного режима напорное усилие рукояти увеличивается на 8 %, а усилие резания грунта ковшом увеличивается на 9 % (по сравнению с моделью KOMATSU PC400-6).4. Два режима работы стрелы. С помощью переключателя можно выбрать режим мощного резания грунта или плавной работы стрелы.5. Отличная устойчивость машины. Благодаря новой конструкции противовесов значительно улучшена устойчивость и равновесие машины.6. Высокая грузоподъемность. Благодаря улучшению поперечной устойчивости модели KOMATSU PC400-7 повысилась грузоподъемность.

Простое техобслуживание экскаватора KOMATSU PC400-7

1. Увеличен период между сменами масла в двигателе, масляного фильтра двигателя и фильтра гидросистемы.2. Радиатор и маслоохладитель легко снимаются и устанавливаются.3. Увеличена емкость топливного бака.4. Благодаря новой конструкции втулок рабочего оборудования увеличен интервал смазывания деталей (опция).5. Удобный доступ для проверки двигателя.6. Высокопроизводительный воздушный фильтр.

Просторная и удобная кабина экскаватора KOMATSU PC400-7

1. Объем новой кабины PC400-7 увеличен на 14 %, что обеспечивает дополнительные комфортные условия работы. Большая кабина делает возможным наклон сиденья с подголовником назад в полностью горизонтальное положение.2. Герметичная кабина с кондиционером, устанавливаемым по дополнительному заказу. При установке дополнительно приобретаемого кондиционера и благодаря наличию воздушного фильтра и повышенного внутреннего давления воздуха (6,0 мм вод. ст. 0,2 дюйма вод. ст.) пыль снаружи не попадает внутрь кабины.3. Малошумная конструкция. Значительно снижен уровень шума не только при работе двигателя, но и при повороте платформы и разгрузке гидросистемы.4. Низкий уровень вибраций благодаря установке демпфера кабины. В модели KOMATSU PC400-7 используется новая усовершенствованная система демпфера кабины, в которой применяется длинный ход и дополнительная пружина. Новый демпфер кабины в сочетании с усиленными левой и правой панелями способствует снижению уровня вибрации у сиденья оператора.5. Ограждение для защиты оператора с возможностью установки дополнительного верхнего ограждения с болтовым креплением.6. Верхнее ограждение оператора, соответствующее уровню 2 по ISO 10262 (ранее устанавливалось ограждение для защиты от падающих предметов).

Многопозиционные рычаги управления с пропорциональным давлением создают комфортные условия для работы оператора и обеспечивают точное управление экскаватором KOMATSU PC400-7. Благодаря двойному механизму скольжения сиденье и рычаги управления могут перемещаться вместе и по отдельности. Оператор может расположить рычаги так, чтобы обеспечить удобство управления и комфорт.

Характеристики защитных устройств экскаватора KOMATSU PC400-7

1. Кабина. Ограждение для защиты оператора (конструкция для защиты от падающих предметов) с возможностью установки дополнительного верхнего ограждения с болтовым креплением.2. Хорошая обзорность. Правая оконная стойка была удалена, а форма задней оконной стойки изменена с целью улучшения обзорности. Непросматриваемые зоны сократились на 34 %.3. Перегородка между моторным и насосным отсеком препятствует попаданию брызг масла на двигатель при разрыве гидравлического шланга. 4. Тепловые ограждения установлены вокруг высокотемпературных деталей двигателя и привода вентилятора.5. Ступеньки с нескользящим покрытием и большие перила. Ступеньки с нескользящим покрытием обеспечивают дополнительную безопасность при работе на экскаваторе KOMATSU PC400-7.

Гусеничный экскаватор Komatsu PC400-7 был разработан как флагманская модель японского производителя. Спецтехника рассчитана на выполнение широкого круга операций и рассчитана на любые, в том числе экстремальные окружающие условия. Модель сохраняет все традиционные свойства японской спецтехники, она обеспечивает значительный уровень комфорта и безопасности для оператора.

Экскаватор Komatsu PC300

«Комацу РС 300» славится простотой обслуживания, которая обеспечивается за счет следующих решений:

увеличения интервалов замены масляного фильтра, масла в силовой установке и фильтра, служащего для очистки рабочей жидкости, находящейся в гидросистеме;
установки влагоотделителя уже в базовой комплектации;
увеличения емкости топливного бака;
наличия возможности дистанционной установи крана для слива горючего и масляного фильтра;
упрощения очистки радиатора.

Среди преимуществ Komatsu PC300 следует выделить:

увеличенное усилие на рукояти и ковше;
повышенную мощность при небольшом расходе топлива;
облегченную систему технического обслуживания;
улучшенную поперечную устойчивость;
увеличенное тяговое усилие (на 20%).
