Экскаватор ЭО-2621

Экскаватор ЭО-2621

Март 11, 2016

Экскаваторы многим знакомы с детства, но немногим их довелось видеть вживую, а не на картине букваря.

Повезло тем, кто смог побывать за рулём такого монстра, как экскаватор ЭО-2621. Ему не страшны не лютые морозы, ни 40-градусная жара.

Он работает без лишних остановок и позволяет ускорить в разы ту работу, которую бы выполняла бригада квалифицированных сотрудников.

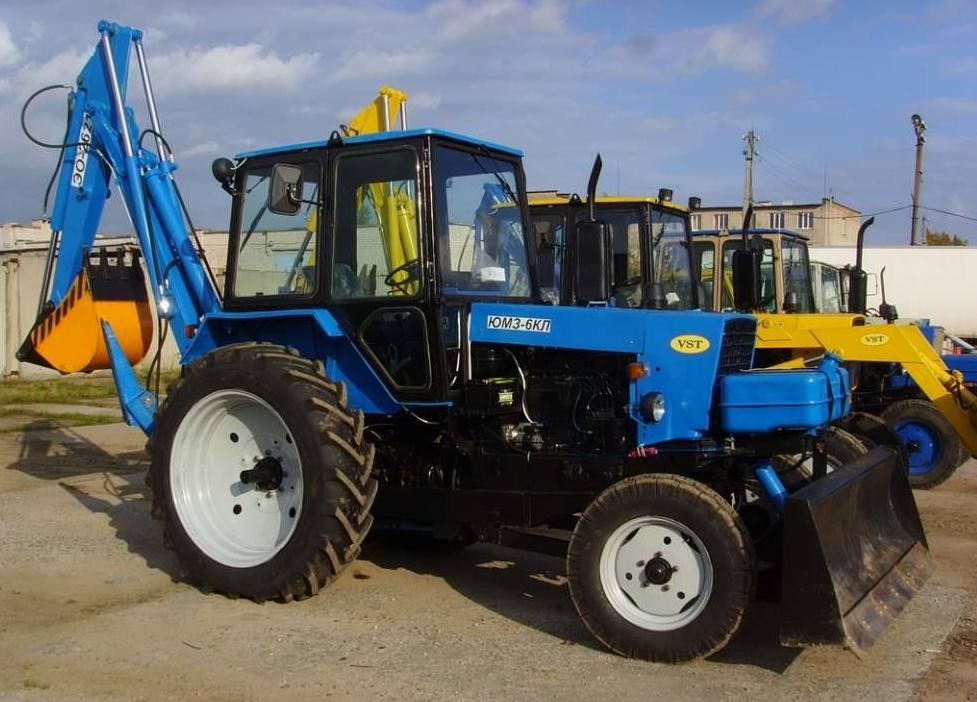

Внешний вид экскаватора ЭО-2621

Устройство экскаватора ЭО-2621

Функции строительной машины напрямую связаны с её рабочими органами. Экскаватор ЭО-2621 в данном случае использует 3 разных, при этом может без проблем сочетать их работу. Обратная лопата используется в создании котлованов и траншей.

Её особая конструкция позволяет наполнять образовавшимся грунтом собственный отвал или кузов дополнительно применяемого колёсного транспорта, например, грузовика. В свою очередь, фронтальный отвал делает обратную засыпку траншей, используется для уборки крупного мусора и даже снега.

Устойчивость экскаватора в статическом положении обеспечивают выносные опоры.
Стоит отметить, что для перемещения машины в пределах строительной площадки или на дальние расстояния не требуется другой техники. Экскаватор перемещается по городу самостоятельно как колёсный трактор.

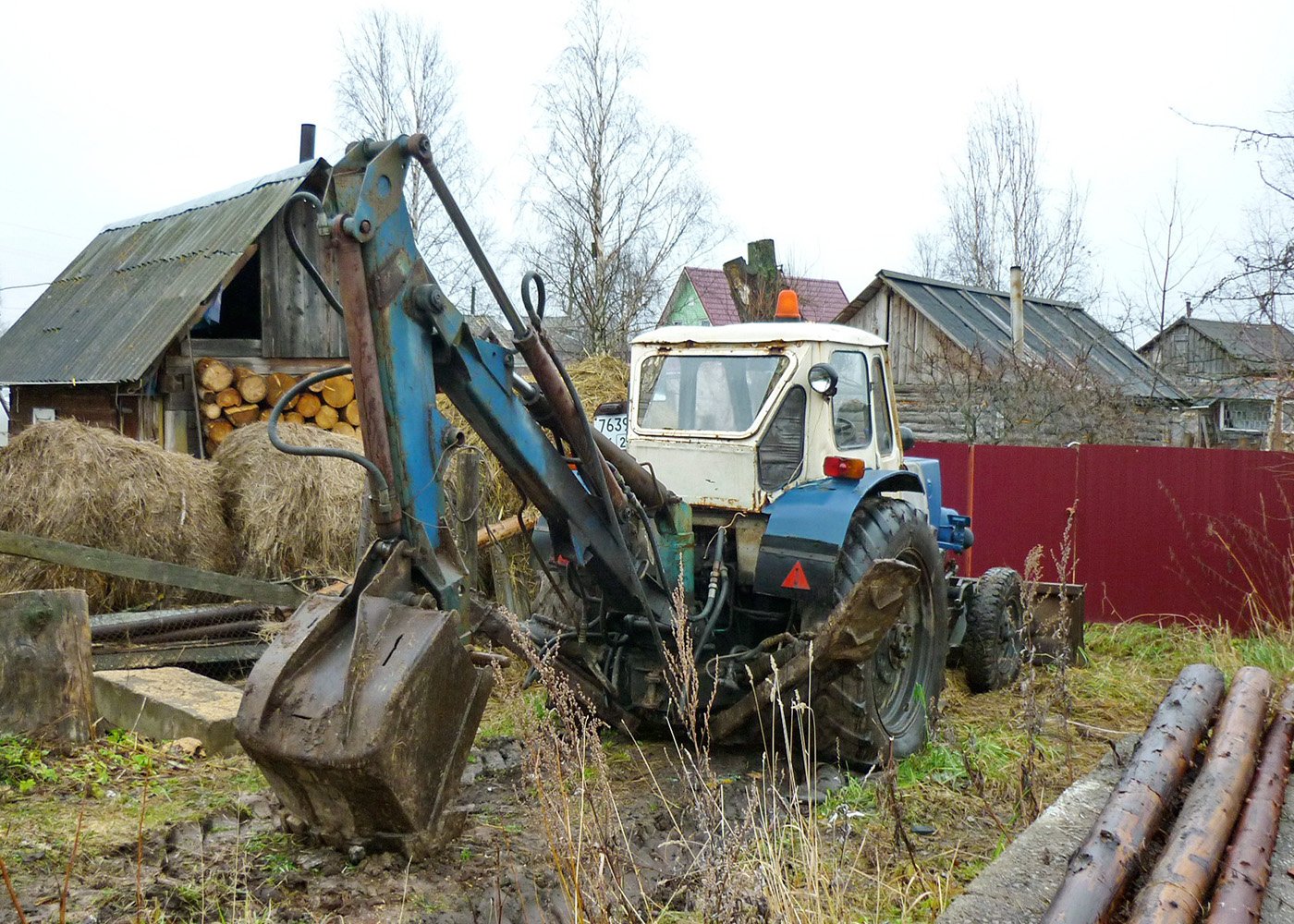

Экскаватор ЭО-2621 в работе

Стрела экскаватора ЭО-2621

Стрела копательного ковша смонтирована на базе поворотной колонны. Такая конструкция не только позволяет использовать устройство и как прямую и как поворотную лопату, но и даёт поворот инструмента на угол до 160 градусов.

Гидросистема экскаватора ЭО-2621

В данном случае применяется система, позволяющая раздельно управлять экскаватором и бульдозером. Одна её часть позволяет выжать рабочее давление до 7,5 МПа, а другая – 10 МПа.

Она включает выделенные гидроцилиндры для стрелы, ковша, бульдозера, рукояти, выносных опор и механизма поворота.

Также в ней содержатся пропускной, разгрузочный и обратные клапаны, иглы, распределители и насосы.

Расход топлива экскаватора ЭО-2621

Двигатель экскаватора ЭО-2621, заставляющий работать всю конструкцию, рассчитан на 65 л.с. и в зависимости от возлагаемой на него нагрузки потребляет от 5,5 до 12 л/ч. При условии полного заполнения топливного бака ёмкостью 100 литров, такого запаса без проблем хватит на целую рабочую смену.

Технические характеристики экскаватора ЭО-2621

• Производительность – 40 куб.м/час;
• Радиус копания: 5 м — обратной лопатой; 4,7 м – прямой;
• Глубина копания – 3 м;
• Высота выгрузки: 3,3 м прямой лопатой, вилами и погрузочным ковшом; 2,2 м – обратной лопатой;
• Емкость штатного ковша – 0,25 куб.м;
• Усилие резания: 25 кН прямой лопатой и 26 кН обратной;
• Длительность рабочего цикла, не более – 15 с прямой лопатой; 18 с – обратной;
• Грузоподъемность при работе крюком – 0,5 т;
• Гидросистема – раздельная для экскаватора и бульдозера; рабочее давление – 10 и 7,5 МПа;
• Наибольшая высота подъема крюковой подвеской – 3,8 м;
• Вылет стрелы при наибольшей высоте подъема – 2,3 м;
• Базовое шасси – трактор «Беларусь» ЮМЗ-6АЛ/6АМ;
• Двигатель – дизельный, ДТ-65Н, 65 л.с.;
• Скорость передвижения максимальная – 19 км/ч;
• Преодолеваемый уклон – 10 градусов;
• Ширина колеи задних колес – 1550 мм;
• Клиренс – 450 мм;
• Габаритные размеры в транспортном положении, ДШВ – 6,48х2,2х3,8 м;
• Высота по кабине – 2460 мм;
• Масса со штатным навесным оборудованием – 6100 кг.

Трактор ЮМЗ ЭО-2621 – конструкция и области применения

Этот популярный экскаватор ЮМЗ сочетает в себе такие качества, как высокая грузоподъемность, универсализм, отменное качество сборки и маневренность на участках с ограниченным пространством. Сегодня эта популярная модель успешно применяется сотрудниками коммунальных предприятий, службами ликвидации старых нежилых зданий, а также строителями.

Основное предназначение этого популярного агрегата – механизация различных земельных работ на грунтах I–IV категории плотности, обустройство дорог общего пользования, погрузка грузовых автомобилей строительными материалами и отходами, а также рытье котлованов. Модель может использоваться в температурном диапазоне от -40 до +40 ⁰C.

Экскаватор в этой комплектации обладает наличием прочного каркаса, изготовленного преимущественно из износостойких и защищенных от коррозии металлических сплавов. Двигатель марки Д-65 способен переносить стабильно высокие нагрузки, не теряя при работе своей мощности и показателей крутящего момента.

Отдельного внимания заслуживает навеска агрегата. Объем штатного ковша составляет 250 см3. При необходимости экскаватор можно оборудовать ковшами большей вместительностью, вплоть до 500 см3. Улучшенная гидравлическая система на базе цельного каркаса способна выдерживать превышение максимально рекомендуемой грузоподъемности агрегата на 10 %.

В комплектацию агрегата входит червячный механизм рулевого управления, оборудованный гидравлическим усилителем. 9-ступенчатая механическая КПП снабжена редуктором, наличие которого гарантирует плавное переключение скоростей без потери мощности двигателя. Свободный доступ к основным механизмам трансмиссии позволяет быстро устранить любые неисправности узла.

Параметры этой модели от бренда ЮМЗ включают:

• максимальная мощность – 70 л. с.;
• емкость топливного резервуара – 100 л;
• расход горючего – 4 л/ч.;
• количество скоростей – 17 передних/4 задние;
• скорость передвижения – в диапазонах 2–19 км/ч.;
• вес – 5,7 т.

Экскаватор оборудован удобной просторной кабиной со стеклоомывателями, системами вентиляции и подогрева, а также информативным щитком приборов для возможности контроля за состоянием основных узлов агрегата.

Технические характеристики

Присматриваясь к экскаватору ЭО-2621, следует иметь в виду, что модели, созданные на базе тракторов ЮМЗ и МТЗ, будут иметь немного различные технические характеристики. Нельзя сказать, что они слишком уж критичны, эти различия, однако «Беларус» заметно мощнее, что накладывает свои особенности.

Поскольку нынешнее производство ЭО-2621 чаще основано на МТЗ-82.1, возьмем за основу именно его параметры, в скобках же укажем значения для трактора ЮМЗ-6, если для определенного параметра они будут отличаться. Итак:

1. Габаритные размеры в транспортной состоянии (д/ш/в): 7,7х2,4х2,78 м. (6,487х2,2х2,49 м.);
2. Эксплуатационный вес — 6,3 (5,7) т.;
3. Мощность двигателя — 81 л.с./59,6 кВт (60 л.с./44 кВт);
4. Радиус поворота в транспортном положении, мин. — 6,3 (5,7) м.;
5. Высота погрузки — 3,8 м.;
6. Угол поворота экскаваторного оборудования — 160о;
7. Максимальная глубина копания — 4,15 м.;
8. Максимальный радиус копания — 5,3 м.;
9. Емкость ковша — 0,25 м3;
10. Производительность — 40 м3 в час;
11. Длительность рабочего цикла при максимальной глубине копания: прямой лопатой — 18 сек., обратной лопатой — 25 сек.

Все же, что касается ходовых и прочих характеристик, их можно выяснить, обратившись к информации по трактору МТЗ-82 «Беларус» или ЮМЗ-6 и его конкретной модификации.

Также стоит понимать, что при покупке более старой модели на вторичном рынке отдельные значения, скорее всего, будут немного иными, поэтому наличие заводского руководства к выбранному экскаватору желательно.

​Стоимость на рынке

Тракторная и экскаваторная техника никогда не была дешевым товаром, поскольку призвана создавать условия для получения ее владельцем прибыли. Тем не менее, всенародно любимый «петушок» ЭО-2621, при всей своей несомненной полезности, даже новый у разных продавцов редко переваливает за 2 млн. руб., удерживаясь на отметке 1,8-1,9 млн. рублей.

Вторичный рынок более лояльный для мелких фермеров и средних хозяйств с небольшим бюджетом на развитие технопарка: на Avito и других онлайн-площадках имеется достаточный выбор б/у «петушков» с потрясающим разбросом цен от 175 тыс. рублей до 1,2 миллиона. Уверены, вам не надо лишний раз объяснять, что все зависит от возраста и технического состояния техники, ее комплектности и готовности нынешнего владельца поторговаться. Больше всего доступных ЭО-2621 — это «пожилые» образцы на базе ЮМЗ-6 (чаще всего). Средняя же стоимость экскаваторов в хорошем состоянии — 400-600 тыс. руб., и можно рассчитывать, что приобретенная техника поработает даже без ремонта некоторое время (в среднем, 3-6 месяцев) и заработает себе на приличный апгрейд.

Сколько стоит экскаватор «ЭО-2621» – б/у и новый?

Современная модификация экскаватора «ЭО-2621», на базе трактора «Беларус».

«Ценник» на новый экскаватор «ЭО-2621В-3» начинается с 1,9 миллионов рублей. Старые модификации экскаватора можно приобрести совсем за небольшие деньги: как минимум, от 200 тысяч рублей и выше, в зависимости от года выпуска и технического состояния. Однако такой вариант потребует дополнительных вложений и нуждается в очень опытном и квалифицированном владельце.

Конструкция экскаваторов на базе МТЗ

Компоновка и землеройных машин на базе колёсных тракторов МТЗ заключается в расположении гидроуправляемого оборудования на заднем корпусе остова машины и дополнительного фронтального оборудования на передней навеске и балках рамы трактора. Рабочее место оператора машины трансформируется поворотом сидения на 180 ̊ для работы машины в движении и при управлении задним экскаваторным оборудованием. Обзорная кабина позволяет осуществлять контроль и управление рабочими процессами по периметру машины. Трактор оснащён дополнительной автономной гидросистемой, предназначенной для управления и привода рабочих органов землеройного оборудования экскаватора. Управление осуществляется рычагами, распределителя спец. оборудования, размещёнными на панели задней стенки кабины.

Схема экскаватора на базе МТЗ

Узлы и агрегаты машины

Дополнительная автономная гидросистема машины предназначена для обслуживания землеройного механизма. В её состав входит  гидронасос, распределители управления и система силовых гидроцилиндров (16,12,5,6,7), связанных с двигающимися частями механизма экскаватора. Привод насоса осуществляется от заднего ВОМ трактора.

Копающий орган машины состоит:

• Платформа 4, выполняющая функцию крепления рабочего механизма к корпусу заднего моста трактора и поворотной площадки для стрелы экскаватора. Площадка обеспечивает поворот стелы экскаватора по горизонтали и изменение наклона в границах углов поворота, обеспечивая направление копания и выгрузки грунта.
• Стрела 11 другим своим концом обеспечивает шарнирное сочленение с плечом копающего механизма. Своей длинной и наклоном обеспечивает положение рабочих органов по вертикали.
• Плечо 10 обеспечивает силовое воздействие на шарнирно-соединённый копающий ковш. В комплексе со стрелой своим положением плечо определяет глубину копания и высоту выгрузки грунта относительно положения машины.
• Ковш 9 является активным копающим органом механизма — своим объёмом обеспечивает выемку или погрузку грунта.
• Для обеспечения устойчивости экскаватора в процессе работы машина оснащена парой гидроупоров 13.

Все части копающего механизма приводятся в движение соответствующими гидроцилиндрами или их парами в зависимости от исполнения конструкции машины.

Для дополнительной функциональности экскаватор может быть оборудован ковшевым погрузчиком разных конструкций или планирующим бульдозерным отвалом. Оборудования размещается на передних балках рамы трактора и передней навеске трактора. Рабочие органы активизируются силовыми гидроцилиндрами от штатной гидросистемы машины.

Экскаватор ЭО-2621

Основная задача ЭО-2621 — механизация земляных работ в различных категориях грунтов  I – IV, для погрузочных работ и на строительстве дорог. Он может работать практически в любых климатических условиях, и рассчитан на эксплуатацию при температуре от -40° до +40°С.

Функциональность агрегата позволяет его применять для выполнения задач коммунального хозяйства, строительных работ и в энергетике. Недавно усовершенствованная гидросистема повышает его производительность и надежность.

Предназначение экскаватора

ЭО-2621 может использоваться для широкого фронта работ:

• при помощи обратной лопаты: для рытья траншей, котлованов, сбрасывая грунт в отвал или на грузовой транспорт;
• при помощи лопаты: для разработки небольших забоев, для возведения насыпей, для погрузки на транспорт:
• используя отвал: для засыпания траншей, чистки дорог от снега, сгребания строительного мусора.

Экскаватор находит широкое применение в повседневной работе строительных, ремонтных компаний, коммунальных служб, в осуществлении прокладки коммуникационных магистралей.

ЭО-2621 — надежен и неприхотлив

Учитывая, мягко говоря, огромный опыт создания военной техники, повышенные, даже исключительные требования к надежности оборудования, качество продукции ЧТЗ – вне сомнений.

Все агрегаты, будь-то на гусеничном ходу или на колесной базе, могут применяться в любых климатических условиях, в режимах усиленной и интенсивной эксплуатации.

Выбор рынков сбыта не ограничивается географически – от ледяных просторов Антарктиды до песчаной пустыни Кара-Кум, где уже побывали трактора с эмблемой Челябинского тракторного завода.

Преимущества ЭО-2621

Конструкция экскаватора, благодаря своей мобильности,  предусматривает его использование в стесненных условиях, ограниченном пространстве. Надежность и долговечность данной техники дополнительно обеспечивается хорошей ремонтопригодностью, доступностью запчастей.

При необходимости, возможно крепление обвязочной рамы и рамы бульдозера, которая усилит раму экскаватора. Выносные опоры повышают устойчивость. Рабочее оборудование состоит из прямой и обратной лопаты со стандартным ковшом и бульдозера. Дополнительно, по желанию, заказчика, возможна поставка сменного оборудования грейфера, ковша увеличенного объема, вил, гидромолота или крана.

Гидромолот на базе ЭО-2621

Универсальная база экскаватора позволяет превратить ЭО-2621 в машины для выполнения самых разнообразных задач.

Высокая производительность экскаватора и малая энергоемкость позволяет окупать инвестиции в достаточно короткий срок.

Поэтому, ЭО-2621, даже при недостаточных финансовых возможностях организаций небольшого размера, эксплуатация экскаватора на условиях лизинга, будет выгодной как в краткосрочном, так и долгосрочном периоде.

Экскаватор ЭО 2621. История модели и технические характеристики

Ярким представителем коммунально-строительной техники является экскаватор ЭО 2621, который известен не только на просторах бывшего Советского Союза, но и далеко за его пределами.

Такая популярность была завоевана за счет надежности и ремонтопригодности при невысокой стоимости как самого агрегата, так и запасных частей к нему.

Модель, объединяющая в себе экскаватор и бульдозер, выполнена на базе трактора «Беларусь», позволяет при сравнительно малых расходах топлива перемещать технику в течение дня между удаленными объектами для выполнения различного рода механизированных земляных работ.

История модели

Свою историю эта универсальная модель ведет от трактора Т-30 на базе которого, в начале 60-х годов, было смонтировано быстросъемное навесное оборудование, предназначенное для проведения земельных и погрузочно-разгрузочных работ небольшого объема. Называлась она Э-201.

Спустя некоторое время модель усовершенствовали и стали выпускать Э-221 уже на базе первых моделей трактора «Беларусь» МТЗ-5.

В 1974 году Златоустовский и Бородянский завод по выпуску экскаваторов освоили и приступили к изготовлению навесной конструкции под маркой ЭО-2621В, уже на шасси ЮМЗ-6КЛ.

В эту модель были внесены кардинальные изменения, которые коснулись компоновки кабины, что дало возможность значительно расширить ее и сделать более эргономичной, позволив установить поворотное кресло машиниста.

Модернизация коснулась  манипулятора и механизма ковша, что за счет усиления конструкции и применения более мощной гидравлики удалось увеличить глубину прокопа до 3,4 м и увеличить силу разрезания грунта.

С 1986 года к конвейерному выпуску модернизированной модели ЭО-2621 В-2 на базе ЮМЗ-6АКЛ приступает Саранский завод. Механизм экскаватора уже имел угол поворота ковша  210 градусов и новый механизм колен стрелы, что уже позволило раскапывать грунт до глубины 4,25 м.

И только в конце восьмидесятых годов появилась, существующая на сегодняшний день хорошо проработанная версия экскаватора ЭО 2621 под индексом В-3.

Отличался ЭО-2621В-3 от предыдущих агрегатов гидравлическим приводом поворота колонки стрелы, до этого стоял не очень надежный цепной привод и кавитационными клапанами, которые исключили порыв напорных гидравлических рукавов (шлангов).

На сегодняшний день экскаватор ЭО 2621 выпускают более 12 предприятий на территории СНГ, кроме этого имеется ряд сборочных цехов в странах дальнего зарубежья.

Технические характеристики

В основном, одноковшовый экскаватор-бульдозер выпускают на базе колесного шасси тракторов «Беларусь» ЮМЗ-6АЛ/6АМ и МТЗ-82П и относят ко 2-ой размерной категории. Предназначается эта модель  для механизированного производства земляных работ с грунтами 1-4 категории.

Популярность этой модели у потребителей основывается на универсальности и большой функциональности. Экскаватор ЭО 2621 оснащается основным рабочим оборудованием экскаваторного типа так и целым рядом дополнительного таким, как:

• бульдозерный отвал,
• погрузочный ковш объемом 0,5 м3,
• крановая подвеска вместо ковша,
• три вида погрузочных вил,
• телескопическая рукоять,
• грейфер,
• обратная лопата со смешенной осью копания,
• гидромолот,
• буровое оборудование.

Основные технические характеристики:

Наименование	Показатели
Базовая машина — трактор «Беларусь»	МТЗ-82П	ЮМЗ-6АЛ/6АМ
Эксплуатационная масса, кг	6300	5700
Мощность двигателя, кВт (л. с.)	59,6 (81)	44 (60)
Габаритные размеры в транспортном положении, мм
длина	7700±100	6480
ширина	2400	2200
высота	3800	3800
Максимальная транспортная скорость передвижения, км/ч	18,0	20,0
Минимальный радиус поворота с навесным оборудованием в транспортном положении, м	6,3	5,7
Преодолеваемый уклон твердого сухого пути, º	13	17
Дорожный просвет, мм	190	400
Давление в гидросистеме, ограничиваемое предохранительными клапанами, Мпа	16±1	7,5 или 10
Ширина захвата бульдозерного отвала, мм	2290	2290
Навесное экскаваторное оборудование:
Номинальная вместимость ковша, м3	0,1 – 0,28	0,1 – 0,28
Наибольшая глубина копания, мм	3900	4150
Наибольший радиус копания, мм	5200	5300
Наибольшая высота выгрузки, мм	3500	3200
Угол поворота рабочего оборудования, º	160	160
Продолжительность рабочего цикла (при наибольшей глубине копания), сек	25	18

Работа экскаватора ЭО 2621 (видео):

Сфера применения

Благодаря небольшим размерам базового трактора, экскаватор колесный ЭО 2621 нашел применение в сельском хозяйстве, небольших коммунальных, дорожных и энергетических компаниях. Его используют при строительстве дорог, прокладке и ремонте коммуникаций местного значения, погрузочных работах (так же как и экскаватор-погрузчик jcb).

Оснащение трактора бульдозерным отвалом увеличивает функциональность машины, которой «по зубам» не мерзлые грунты от I до IV категории. Экскаватор ЭО 2621, фото которого представлено ниже, очень неприхотлив и прост в эксплуатации. Он не откажется работать и в сорокаградусный мороз, и в жаркий полдень.Одна из разновидностей экскаваторов – это карьерные эксакаваторы. Это большая техника, используется только для работы в карьерах. Прочитать про них можно тут.

Устройство

1 — отвал бульдозера; 2 — гидроцилиндр отвала бульдозера; 3 — рама бульдозера; 4 — топливный бак; 5 — бак гидросистемы; 6 — насосная группа; 7— рама экска­ватора; 8 — гидрораспределитель; 9 — механизм поворота; 10 — гидроцилиндр рукояти; 11 — рукоять; 12 — гидроцилиндр ковша; 13 — ковш; 14 — гидроци­линдр стрелы; 15— стрела; 16— соединительный трубопровод; 17— поворотная колонна; 18 — гидроцилиндр выносной опоры; 19 — выносная опора

Второе название «ЮМЗ ЭО 2621», трактор приобрел благодаря тому, что изготовлен на базе ЮМЗ-6АЛ (6АМ) легкой и мобильной модели с экономным двигателем и хорошим сцепным весом. Исходная модель не предназначалась для проведения подобных работ, но благодаря конструкторскому решению – обвязке дополнительной рамой, что увеличило вес экскаватора до 6,1 тонн, позволило создать очень эргономичную и недорогую машину.

Какие инновации получил экскаватор ЭО 2621 на базе ЮМЗ и чем знаменательны его параметры.

Гидравлика. Двухконтурная раздельная гидравлика: на ковш 7,5 мПа и на бульдозерный отвал 10 мПа, обеспечивается 6 шестеренчатыми насосами НШ32-3. Забор масла осуществляется из одного бака. Установлена современная система антикавитационных клапанов контроля и предохранителей для эргономичного использования мала и плавных движений ковша (и прочих устройств) с грузом.

Ходовая. Червячное рулевое управление дополнено гидравлическим усилителем. 9-ступенчатая механическая синхронизированная КПП с понижающим редуктором, работающих в 3 диапазонах (4 скорости задние). Ходовое устройство экскаватора ЭО 2621 сконструировано на мосте балочного типа со встроенным гидравлическим уменьшителем хода.

Кабина

Кабина просторная, с панорамным остеклением, позволяющим в любой ситуации не терять визуального контроля за всеми рабочими функциями. Органы управления бульдозерным отвалом и экскаваторным оборудованием разнесены и смонтированы с обеих сторон от рабочего места механизатора, в передней и задней частях кабины. Все они находятся, в буквальном смысле, на расстоянии вытянутой руки. В кабинах и того, и другого трактора, на который устанавливается экскаваторное оборудование «ЭО-2621» – традиционно мощная и производительная система вентиляции,с эффективным отопителем. Управление экскаваторным и бульдозерным оборудованием производится при помощи гидрораспределителей.

Сиденье механизатора можно разворачивать для управления экскаваторным оборудованием на 180°. При обычном его положении механизатор управляет трактором во время передвижения, а при обратном – функционированием экскаватора. Для удобства непосредственной работы и обслуживания оборудования топливный бак перенесён в переднюю часть трактора.

Комплектация и оборудование

Базовая комплектация, установленная на все модификации, состоит из 2 отвалов, различного назначения:

1.  экскаваторным ковшом 0,5 м³, установленным на поворотной платформе;
2.  бульдозерным отвалом.

При необходимости на гидравлическое оборудование устанавливаются:

•  грейферы различной модификации и допустимые по грузоподъемности;
•  профильные (узкие или широкие) ковши 0,15 и 0,25 м³;
•  молоты;
•  подъемники;
•  рыхлительные зубья;
•  обратная лопата;
•  крановые крюки. — Всего 22 вида навесного оборудования.

Особенности работы экскаватора ЭО-2621

В конструкции этой техники предусмотрены 2 самостоятельные гидросистемы с одним баком для рабочей жидкости. Первая приводит в действие рабочее оборудование от 3 шестерённых насосов НШ32-3. Жидкость подаётся через распределитель в цилиндры рукояти, ковша и стрелы. Вторая гидросистема отвечает за работу выносных опор, поворотного механизма и бульдозера. Все насосы функционируют от коленвала двигателя посредством редукторной передачи.

Отвал бульдозера одновременно служит противовесом. Для повышения устойчивости экскаватор ЭО-2621 снабжен выносными опорами. Управление производится из кабины посредством гидрораспределителей. Ковш поворачивается относительно нижнего шарнира рукояти.

В целях ограничения давления в поршневой полости гидроцилиндра предусмотрен разгрузочный клапан, перепускающий рабочую жидкость в штоковую полость цилиндра, а избыток – в бак. Плавное затормаживание обеспечивается специальными демпферными устройствами.

Эксплуатационные плюсы экскаватора ЭО-2621:

• экономичность, небольшой расход топлива;
• простота и удобство управления (рычаги смонтированы с обеих сторон кабины и находятся на расстоянии вытянутой руки);
• надёжность, неприхотливость, ремонтопригодность;
• усиленная обвязочная рама;
• доступность и дешевизна запчастей и расходных материалов;
• эксплуатация в широком диапазоне температур (от –40 до +40 °C);
• гидравлика повышенной мощности;
• современный дизельный силовой агрегат ДТ-65Н с 9-ступенчатой коробкой передач;
• производительная вентиляционная система с отопителем;
• эргономичная и просторная кабина с широким углом обзора и поворотным креслом механизатора;
• быстрая смена инструмента двумя людьми непосредственно на рабочем месте (процесс занимает около 20 минут);
• повышенная маневренность и малогабаритность.

Все эти качества обеспечивают востребованность экскаватора ЭО-2621.

Одноковшовый неполноповоротный универсальный
экскаватор ЭО-2621 смонтирован на шасси колесного трактора .

Поворотной частью и рабочим оборудованием управляют с помощью
. В качестве рабочего оборудования на нем применяют:

1. прямую или обратную лопату
2. грейфер и вилы.

Прямой лопатой:

• разрабатывают грунт в мелких забоях
• зачищают дно и стенки котлована
• грузят сыпучие и кусковые материалы.

Обратной лопатой:

1. копают траншеи для укладки кабеля, хранения корнеклубнеплодов
2. роют небольшие котлованы.

• грузят штучные материалы
• укладывают трубопроводы
• корчуют мелкие пни
• ставят столбы
• сажают деревья средних размеров
• выполняют монтажные работы при ремонте машин.

Ковшом грузят материалы с малой плотностью, вилами – мусор, стальную стружку и другие грузы массой до 400 кг

К трактору прикреплены обвязочная рама
и рама бульдозерного оборудования
. На раме установлена поворотная колонка, к которой прикреплена стрела.

Поднимают и опускают стрелу с помощью гидроцилиндра. Рукоять с ковшом поворачивается с помощью гидроцилиндров. Ковш поворачивается относительно нижнего шарнира рукояти гидроцилиндра.

Экскаватор оборудован отвалом , который служит также противовесом.

Для повышения устойчивости во время копания экскаватор снабжен выносными опорами
с гидравлическим приводом. Управляют экскаватором из кабины с помощью гидрораспределителей.

Для установки обратной лопаты ковш устанавливают зубьями наружу и с помощью дополнительных тяг
закрепляют на нижней вилке рукояти. Штоки гидроцилиндров крепят к нижнему кронштейну рукояти. Днище ковша шарнирно соединено с его корпусом и с помощью гидроцилиндра может открываться для разгрузки.

Корпус поворотной колонки с рабочим оборудованием поворачивают с помощью цепи
, огибающей звездочку. Концы цепи соединены со штоками двух гидроцилиндров одностороннего действия.

При включении одного из них шток через цепь поворачивает в соответствующую сторону корпус поворотной колонки.

1 – отвал бульдозера; 2 – гидроцилиндр отвала бульдозера; 3 – рама бульдозера; 4 – топливный бак; 5 – трактор; 6 – бак гидросистемы; 7 – насосная группа; 8 – кабина; 9 – рама; 10 – сиденье; 11 – распределители; 12 – механизм поворота; 13 – гидроцилиндр рукояти; 14 – рукоять; 15 – гидроцилиндр ковша; 16 – ковш; 17 – гидроцилиндр стрелы; 18 – стрела. 19 – соединительные трубопроводы; 20 – поворотная колонка; 21 – гидроцилиндры; 22 – выносная опора.
