Кабина оператора
Кабина запроектирована с учетом пожеланий потребителей, поэтому она характеризуется эргономичностью и комфортом. Усовершенствованный внешний вид и большая площадь остекления делают экскаватор заметным на фоне другой техники.
Стандартно в салоне устанавливается только отопитель, опционально – система кондиционирования, что обеспечивает комфорт при любой погоде. Безопасность оператора обусловлена монтажом прочного и жесткого каркаса, а также систем защиты.
Базовая сборка включает установку сидения с амортизаторами, имеющего возможность настройки.
Колесный экскаватор ЕК-14 оборудуется рулевым колесом, которое можно отклонять. На нем расположены основные элементы управления функциями машины. На приборной панели имеется большое количество индикаторов, понятных на интуитивном уровне, среди них – датчики температуры гидрожидкости и воды, а также уровня топлива. Благодаря простой конструкции достигается простота проведения технических осмотров и обслуживания. Вынесены указатели аварийных ситуаций.
Вернуться к навигации
Назначение машины и ее применение
Многофункциональный экскаватор ЕК 14 – пневмоколесное мобильное землеройное устройство, созданное для подготовки траншей, котлованов, карьеров при обработке грунтов различной категории твердости (от 1 до 4): сыпучими, рыхлыми, растительными пластами, в том числе мерзлыми, скальными породами. С этой целью он оснащен мощной гидравлической системой, приводящей в действие подвижную металлическую конструкцию стрелы с рукоятью и ковшом емкостью до 0,8 м³. Техника способна справляться с крупным щебнем, гравием, а также камнями диаметром до 20 см, обладает большой мощностью, способностью функционировать без перерыва на протяжении длительного промежутка времени. Движение рабочего органа, экскавация, поворот платформы, происходит при неподвижном шасси, что расширяет возможности техники.

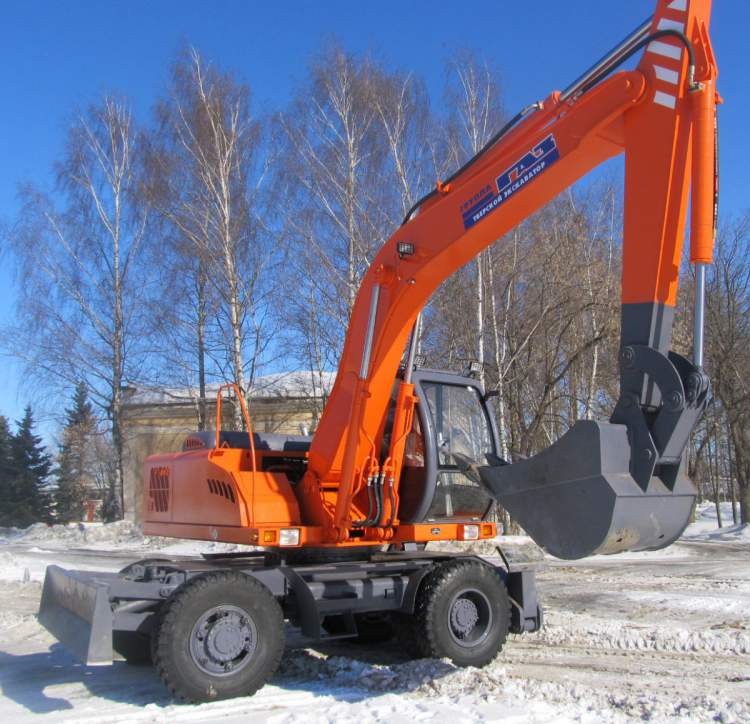

Экскаватор ЕК 14 фото
Твэкс ЕК-14: технические характеристики, обзор, описание
1. ОРГАНЫ УПРАВЛЕНИЯ ЭКСКАВАТОРОМ
Рис. 3 – Схема расположения органов управления и приборов в кабине экскаватора
1 – педаль поворота рабочего оборудования в плане (для пристенного копания, т. е. только для ЕК8-30); 2 – звуковой сигнал; 3 – рулевое колесо; 4 – педаль тормоза; 5 – включатель стеклоочистителя; 6 – педали управления передвижением; 7 – стопор поворотной платформы; 8 – электронная панель; 9 – включатель свечей предпускового подогрева; 10 – включатель «массы»; 11 – включатель стартера и останова двигателя; 12 – рычаг управления поворотом платформы и рукоятью; 13 – рычаг управления подачей топлива; 14 – рычаг управления складыванием стрелы; 15 – рычаг управления отвалом; 16 – включатель стояночного тормоза; 17 – включатель переключения передач и включения переднего моста; 19 – включатель вентилятора; 20 – включатель отопителя; 21 – включатель прожекторов; 22 – включатель габаритных огней; 23 – ручка фиксации пульта; 24 – контрольная лампа включения свечей предпускового подогрева; 25 – рычаг управления стрелой и ковшом; 26 – включатель фар; 27 – переключатель поворотов; 28 – ручка фиксации рулевой колонки; 29 – включатель гидромолота (при установке гидромолота на экскаватор, только для ЕК8-20); 30 – контрольная лампа работы генератора; 31- выключатель управления быстросменным устройством; 32- контрольная лампа стояночного тормоза.
Рис. 4 – Электронная панель
Электронная панель предназначена для отображения параметров работы двигателя, электрооборудования и гидросистемы экскаватора и для предупредительной световой, звуковой сигнализации о недопустимом отклонении контролируемых параметров. На дисплее высвечиваются цифровые значения контролируемых параметров работы.
ВНИМАНИЕ!
При включении «массы» на дисплее электронной панели приборов ЭПП-4 в окнах 1 и 2 (рис. 4) в течение 10 с будет высвечиваться количество моточасов (часов наработки) с точностью до 0,1 ч. Через 10 с в окнах 1 и 2 появятся показания напряжения в сети и температуры в гидросистеме. На блоке индикации параметры работы контролируются с помощью цветовых индикаторов. Зеленый цвет индикатора свидетельствует о нормальном, соответствующем заданному параметре. Красный – о недопустимом отклонении (превышении или снижении ниже допустимого) параметра работы двигателя или системы экскаватора. Загорание контрольных ламп свидетельствует о включении или нарушении работы систем, изображенных на них.
Органы управления экскаватором и контрольно-измерительные приборы
| Наименование и назначение органа управления, прибора | Условный символ | Положение или направление движения органа управления; характер показаний прибора | Состояние или действия управляемого механизма, системы | Примечание |
| Педаль поворота рабочего оборудования в плане (для пристенного копания) | Педаль нажата вперед | Происходит поворот рабочего оборудования в плане влево | ||
| Педаль нажата назад | Происходит поворот рабочего оборудования в плане вправо | |||
| Педаль управления тормозами колес | Педаль нажата | Колеса экскаватора затормаживаются | ||
| Педали управления передвижением | Левая педаль нажата | Экскаватор движется в сторону переднего моста | Скорость передвижения изменяется пропорционально ходу педали | |
| Правая педаль нажата | Экскаватор движется в сторону заднего моста | |||
| Включатель “массы” – главный включатель электрической системы | Кнопка нажата один раз | Замыкается электрическая сеть | ||
| Кнопка нажата второй раз | Электрическая сеть разомкнута | |||
| Включатель свечей предпускового подогрева | Кнопка нажата и удерживается 20 с | Происходит нагрев свечей предпускового подогрева | ||
| Стопор поворотной платформы | Стопор поднят | Поворотная платформа может свободно поворачиваться относительно ходовой рамы | ||
| Стопор опущен в прорезь пола | Поворотная платформа жестко зафиксирована относительно ходовой рамы | |||
| Рычаг управления подачей топлива в двигатель | Рычаг поворачивается вперед | Увеличивается частота вращения вала двигателя | ||
| Рычаг поворачивается назад | Уменьшается частота вращения вала двигателя | |||
| Рычаг управления стрелой и ковшом | – | Рычаг находится в нейтральном положении | Стрела и ковш неподвижны относительно поворотной платформы | |
| Рычаг поворачивается “на себя” | Стрела поднимается | |||
| Рычаг поворачивается “от себя” | Стрела опускается | |||
| Рычаг поворачивается направо | Происходит загрузка ковша | |||
| Рычаг поворачивается налево | Происходит выгрузка материала из ковша | |||
| Рычаг управления складыванием стрелы | – | Рычаг находится в нейтральном положении | Нижняя стрела неподвижна относительно верхней | |
| Рычаг поворачивается «от себя» | ||||
| Рычаг поворачивается «на себя» | Стрела складывается |
Технические характеристики
Двигатель
Экскаватор в зависимости от модификации оснащается двумя типами двигателей: ММЗ 243, мощностью 83 л.с. и Perkins той же мощности. Стоит отметить, что по желанию покупателя на все модели может быть установлен импортный мотор, ведь фирма Perkins является лидером европейского рынка и поставляет двигатели с удвоенным ресурсом работы, вдвое большим гарантийным сроком и существенной экономией топлива.
Габаритные размеры
Поскольку колесный экскаватор ЕК-12 является самым меньшим представителем линейки «Сити», он прекрасно адаптирован к работе в ограниченных пространствах. Особенность конструкции данной машины, ведь его поворотная платформа имеет размер всего 2 м, делает экскаватор незаменимым для работы в условиях городской стесненности.
Стоит отметить и маневренность машины, которая прекрасно адаптирована для его перемещения в городском транспортном потоке. Этому способствует и скорость движения, увеличенная в этой модели до 22.5 км/ч.
Габаритные размеры экскаватора ЕК-12
Рабочее оборудование
Отличительной особенностью данного экскаватора является рабочее оборудование, способное изменять свою геометрию.Прежде всего, это касается рабочей стрелы. Благодаря этой возможности экскаватор готов к работе в стесненных условиях городской застройки. Такая возможность незаменима для решения задач коммунальных ремонтов на построенных сетях коммуникаций при необходимости рытья узких траншей, колодцев.
Стандартный ковш можно заменять дополнительным навесным оборудованием следующих видов:
- Ковшами объемом от 0,35 до 0,5 м3 в целях разработки сложных грунтов и организации узких траншей;
- Рыхлителями типа 314-03-40.17.300, которые обеспечивают возможность разборки асфальтобетонного покрытия, мерзлых грунтов и демонтажа бордюрных камней;
- Гидромолотами, применяемыми при разрушении бетонных и железобетонных слоев дорог, кирпичных стенок, неармированных бетонных конструкций. Данное оборудование способно осуществлять как разработку мерзлых грунтов, так и трамбовку рыхлых пород. На экскаватор с моноблочной стрелой монтируется гидромолот МГ-300, на остальные модели – МГ — 150.
- Грейферами, позволяющими посредством экскаватора выполнять погрузо-разгрузочные работы на площадке, а также разрабатывать траншеи, котлованы, колодцы и т.д. Тип грейфера – ГК-221 позволяет доукомплектовать его ротаторами гидравлического полноповоротного вида. Глубину захвата груза грейфером можно увеличить посредством удлинителя, выполненного из пары вставок и направляющей, монтирующейся между ними в целях центрирования грейфера.
Со стрелой изменяемой геометрии
Такой вид конструкции стрелы позволил существенно увеличить производительность экскаватора в части разработки узких траншей.
Экскаватор ЕК 12 с мотоблочной стрелой и стрелой изменяемой геометрии
Сравнительную характеристику параметров копания экскаватора ЕК-12 с двумя видами стрелы удобно рассмотреть на примере таблицы:
Устройство
Длина сменных ручек различается по 4 параметрам. Некоторые характеристики, такие как вместимость ковша, дальность и глубина копания, а также высота погрузки (высота над головой), изменяются соответствующим образом. Двигатель оснащен резиновыми амортизаторами для уменьшения воздействия вибраций. Рама шасси и рабочие инструменты, имеют усиленную конструкцию. Техника обладает хорошей маневренностью и может использоваться в труднодоступных местах благодаря малому радиусу поворота платформы.
Кабина
Тверские экскаваторы серии «ЕК» оснащены цельнометаллической кабиной со звуко-, тепло- и виброизоляцией. Он достаточно просторный (особенно по сравнению с классическими экскаваторами ХХ века) и обеспечивает оператору хороший обзор во всех направлениях. Верхнее ветровое стекло со стеклоочистителями и рамкой убирается под крышу кабины и фиксируется в нужном положении. Дверь оснащена замком. На левой внешней стенке кабины находится защелка для фиксации двери в открытом положении. Пол кабины покрыт антивибрационными ковриками. Стальная трубчатая рама является прочной и жесткой и обеспечивает необходимый уровень безопасности для оператора. Защита кабины обеспечивается верхним ограждением по стандарту FOPS, передней рамой с металлической сеткой и решеткой в верхнем окне.
Кабина оснащена мягким сиденьем с изменяемым углом наклона. Сиденье также регулируется по высоте. Сиденье оснащено подголовниками и подлокотниками, а также ремнями безопасности. Рулевая колонка узкая, регулируется по углу наклона и оснащена многофункциональными переключателями. Приборная панель информативна и оснащена счетчиком моточасов, указателями уровня гидравлического масла, воды и топлива; индикатором аварийного режима. Кабина экскаватора оснащена отопителем, но без кондиционера. Она предлагается в качестве опции и оплачивается. В верхней части кабины имеется вентиляционное отверстие. Кабина экскаватора ЕК-14 также оснащена огнетушителем и аптечкой, зажигалкой и осветительным прибором, отделениями для личных вещей и крючками для одежды, пепельницей для грелок или бутылок с водой, солнцезащитным козырьком и местом для рации.
Органы управления
Работа систем и механизмов экскаватора отображается на электронной панели, которая включает в себя. 1 Дисплей — отображает цифровые показания рабочих параметров. 2 Индикатор — показывает процесс работы машины 3. индикаторные лампы — указывают на работу или неисправность различных устройств. В кабине также находятся педали и рычаги, переключатели, выключатели различных систем и агрегатов и ручки блокировки. Рулевое колесо используется для изменения направления движения всей машины. Общая структура и оснащение кабины очень удобны. Обзорность, обеспечиваемая большими передними и боковыми окнами, повышает комфорт оператора.
Контроль EK 14
Рабочее оборудование
Экскаватор Twex EK-14 сконструирован таким образом, что может быть оснащен различными видами сменного рабочего оборудования и рабочих инструментов, а именно.
- Длина сменных рычагов 2200 мм, 2800 мм и 3400 мм.
- Ковши вместимостью 0,8 м3, 0,65 м3, 0,5 м3 и 0,4 м3.
- Гидравлический молот «MG-300
- Грейфер «ГК-221» (в его состав может входить гидроротатор с полным приводом).
- Потрошитель «314-03-40.17.300».
Основным видом рабочего оборудования является обратная лопата с ковшом экскаватора. Он предназначен для широкого спектра земляных работ, погрузочно-разгрузочных работ и т.д.
Обратная лопата состоит из стрелы, механической рукояти, сменных инструментов, механизма привода ковша, гидравлических цилиндров, системы трубопроводов высокого давления и шланга, соединяющего гидравлические цилиндры с гидравлической системой обратной лопаты. Стрела и инструменты поворачиваются с помощью соответствующих гидроцилиндров. Ковши различных размеров и вместимости относятся к сменным рабочим органам экскаватора.
Гидравлический молот MG-300 используется для разрушения старых покрытий, асфальта и бетона; железобетонных и бетонных конструкций; разрушения бетонных и кирпичных зданий. С помощью гидромолота вы также можете уплотнять рыхлую почву и при необходимости разрыхлять плотную почву.
Грейферная ковшовая машина «GK-221» используется для создания котлованов и выемки большого количества грунта, а также для погрузки и разгрузки различных сыпучих материалов. Помимо этих целей, грейферный ковш можно использовать для уборки различного строительного и другого мусора с рабочей территории.
Грабли «314-03-40.17.300» используются для разрыхления твердого и/или мерзлого грунта, камней и скальных пород; для вскрытия асфальтовых накладок и удаления бордюров.
Твэкс ЕК-14 описание
ЕК-14 – экскаватор на колесном ходу, выпускаемый на ОАО “ТВЭКС”. Несмотря на то, что в настоящее время значительную часть продуктовой программы завода занимает сборка техники в рамках СП с Terex, производство серии ЕК было сохранено
Модель ЕК-14 давно известна российским подрядчикам. За годы, прошедшие с момента запуска экскаватора в серию, машина была неоднократно модернизирована. Приведем технические характеристики, актуальные для современных образцов. Экскаватор может использоваться как на строительных площадках, так и в карьерах. При работе со скальными породами или мерзлыми грунтами величина разрабатываемых кусков не должна превышать 200 мм.
Эксплуатационная масса экскаватора Твэкс ЕК-14 составляет 14 200 кг. В настоящее время это “младшая” модель в линейке, состоящей из двух экскаваторов (также на заводе выпускаются 17-тонные экземпляры). Однако ранее ряд техники ЕК был более широким: по состоянию на 2009 год собиралось пять машин весом от 8 до 20 тонн.
Приведем также данные о массе отдельных компонентов. Поворотная платформа весит 5 500 кг, 4,7-метровая моноблочная стрела – 1 150 кг, 2,2-метровая рукоять – 600 кг. Усилие копания ковшом составляет 95 кН, усилие на рукояти – 64-83 кН (в зависимости от комплектации).
При покупке ЕК-14 можно выбрать один из доступных вариантов ковшей. Их объем варьируется от 0,5 до 0,8 куб.м.
Модель оснащается четырехцилиндровым однорядным двигателем российского производства. Охлаждение – водяное, имеется функция непосредственного впрыска. Экскаватор поставляется в комплекте с предпусковым подогревателем.
Гусеничная платформа экскаватора поворачивается со скоростью 9 об/мин. За данный процесс отвечают планетарный редуктор и аксиально-поршневой гидромотор.
По допзаказу возможно оснащение ЕК-14 гидроаппаратурой Bosch-Rexroth (имеются в виду гидрораспределитель, гидромоторы, насосный агрегат и блоки управления). Рабочие тормоза присутствуют на каждом колесе. Их тип – колодочные, постоянно разомкнутые. Стояночный тормоз в свою очередь постоянно замкнутый.
Экскаватор спроектирован таким образом, чтобы выдерживать температуры от -40 до +40 градусов.
В число навесного оборудования, предлагаемого производителем, входят ковши различной формы (все они являются цельносварными и изготавливаются из сталей Hardox), гидромолот, рыхлитель, а также грейферное оборудование. Кроме этого, экскаватор имеет опору-отвал с параллельным движением ножа. Для продления ресурса отвала гидроцилиндры и гидроразводка его привода закрыты от воздействий внешней среды.
Кабина экскаватора ЕК-14 имеет стальной каркас. Отопитель и кондиционер устанавливаются в качестве опции. Кресло – регулируемое с амортизирующей подвеской. Имеется герметичный инструментальный ящик, который размещается на левой подножке. Кроме этого, смонтированы стальные фарные блоки.
Узкая рулевая колонка также может регулироваться (изменяется угол ее наклона). Присутствует многофункциональный переключатель.
Данные о температуре гидравлического масла, воды и топлива отображаются на приборной панели. Имеются указатели аварийных режимов. Упрощению диагностики способствует сама конструкция экскаватора – она выполнена максимально простой.
На данный момент доступны две модификации рассматриваемой модели экскаватора: ЕК-14-20 и ЕК-14-90. В частности, данные версии отличаются общей массой, она составляет 13 600 и 14 200 соответственно. Более легкий экскаватор комплектуется двигателем ММЗ Д-245С мощностью 77 кВт, глубина копания – 4 780 мм. Характеристики его собрата соответствуют цифрам, указанным ранее.
Исходя из основных технических характеристик к числу аналогов можно отнести следующие модели: Твэкс ЕК-14-60, Кохановский ЭЗ ЭО-3323, Атек ЭО-3323.
Двигатель
Двигатель модели ЕК-14 крепится на платформе на резиновых амортизаторах. Управление подачей горючего осуществляется посредством рычага, установленного в кабине. Для сокращения уровня шума силовой установки к фланцу выхлопного коллектора присоединен шумоглушитель.
Экскаватор комплектуется двумя вариантами силовых установок.
Версия ЕК-14-60 получила 4-цилиндровый 4-тактный иностранный агрегат Perkins 1104C-44 с турбонаддувом и непосредственным впрыском топлива. Параметры данного мотора:
- рабочий объем – 4,4 л;
- номинальная мощность – 90,5 (123) кВт (л.с.);
- частота вращения – 2200 обмин;
- максимальный крутящий момент – 392 Нм;
- диаметр цилиндра – 105 мм.
Остальные модели оснащаются 4-цилиндровым 4-тактным рядным мотором «Д-243» («Д-245») с турбонаддувом, охлаждением наддувочного воздуха и вертикальным расположением цилиндров. Характеристики двигателя «Д-245»:
- рабочий объем – 4,75 л;
- номинальная мощность – 85 кВт;
- частота вращения – 2400 об/мин;
- максимальный крутящий момент – 420 Нм;
- диаметр цилиндра – 110 мм.
О компании-производителе
В настоящее время предприятие-изготовитель EK-18 – Тверской экскаваторный завод (ТВЭКС) входит в состав , одной из ведущих машиностроительных в России. Она специализируется на строительной и дорожной технике и объединяет 4 завода: Тверской экскаваторный, «Брянский арсенал», Челябинский завод строительно-дорожных машин и Заволжский – гусеничных тягачей.
Через 78 дилерских центров в России и СНГ «РМ-Терекс» реализует, обслуживает и обеспечивает запасными частями: экскаваторы-погрузчики, колёсные и гусеничные экскаваторы, автогрейдеры, гусеничные снегоболотоходы, фронтальные и вилочные погрузчики, индустриальные перегружатели. Вся выпускаемая техника имеет официальный статус «Сделано в России».
Тверской экскаваторный завод (в годы СССР он назывался «Калининским», как и сам город) ведёт свою историю с 1943 года. Ещё задолго до окончательной победы в Великой Отечественной войне в Калинине началось строительство завода по выпуску запчастей и узлов для экскаваторов, пильных валов, многоэтажных подъёмников, другой мирной техники и товаров народного потребления.
Вскоре после окончания войны предприятие начало выпуск первых в стране экскаваторов на пневмоколёсном ходу с канатной подвеской (модель Э-255). В 197О-х годах завод освоил производство гидравлических колёсных и гусеничных экскаваторов. В 1978 году одной из этих моделей – ЭО-3322Б –был присвоен Государственный Знак качества. В марте 1981 года с конвейера предприятия сошёл пятидесятитысячный экскаватор, а завод за пополнение народного хозяйства надёжной и производительной техникой был награждён орденом Трудового Красного Знамени.
Двигатели ТВЭКС традиционно использует минские. Бо́льшая часть других узлов, агрегатов и компонентов экскаваторов производятся непосредственно на Тверском экскаваторном, даже в наше время. По статистике, более 90% выпускаемых на заводе спецмашин комплектуются гидравликой отечественного производства и белорусскими дизелями, и лишь около восьми процентов выпускаются с гидравликой Bosch-Rexroth и импортными двигателями Perkins.
Особенности и преимущества
Экскаватор ек 14 имеет достаточно большой запас эксплуатационного ресурса и мощности, обладает высокой производительностью, прочностью и надежностью. Это обеспечивается усиленной конструкцией самоходного шасси и экскаваторного оборудования с двойными гидроцилиндрами подъемной стрелы.
Поворотная платформа экскаватора, за счет уменьшенного радиуса поворота, обеспечивает удобство управления машиной и возможность ее работы в ограниченном пространстве.
Дополнительно экскаватор может оснащаться импортной гидросистемой «Bosch-Rexroth», обеспечивающей особую плавность работы оборудования, увеличение производительности и надежности эксплуатации машины.

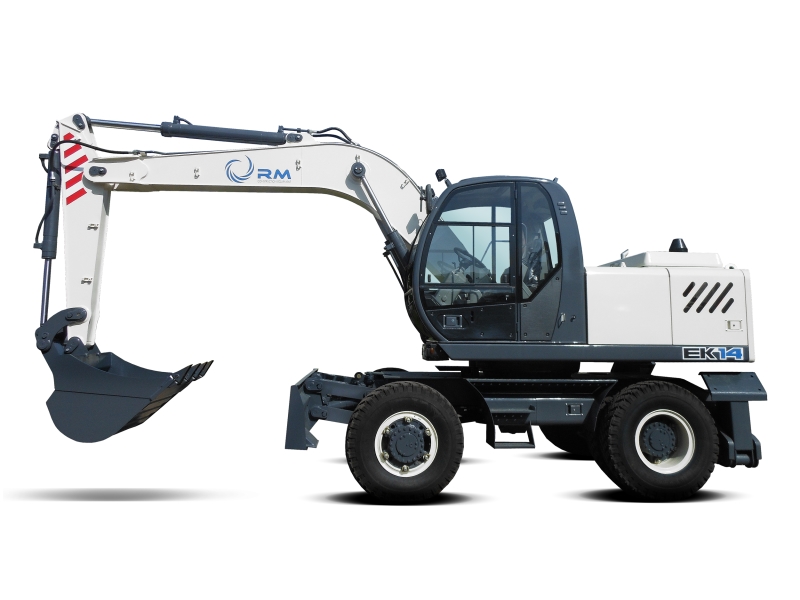

Фото экскаватора ТВЭКС ЕК-14
Современная кабина оператора с панорамным остеклением, эргономичными органами управления, узкой рулевой колонкой и водительским креслом на пневмоподвеске обеспечивает комфортность и удобство управления в любых условиях эксплуатации.
Дополнительную безопасность работы обеспечивает жесткий стальной корпус кабины и защитные решетки, предохраняющие водителя от падения посторонних предметов. Предпусковой подогреватель двигателя и оснащение кабины оператора отопителем и кондиционером позволяет использовать экскаватор в расширенном температурном режиме (от +40 до -40С).
На колесном экскаваторе ТВЭКС ЕК-14 могут использоваться разнообразные навесные приспособления (съемные рукояти и ковши различной длины и емкости, гидравлический молот, рыхлитель, грейферный ковш и т.д.) при помощи быстроразъемного приспособления.
Это расширяет его функциональные возможности.
Кабина экскаватора «Твэкс EK-14»
На тверские экскаваторы серии «ЕК» устанавливают цельнометаллическую шумо-, термо- и виброизолированную кабину. Она достаточно просторна (особенно по сравнению с классическими экскаваторами ХХ века), обеспечивает механизатору отличный обзор во все стороны.
Верхнее лобовое стекло, со стеклоочистителем и рамкой можно убирать под крышу кабины и фиксировать его в данном положении. Дверь оборудована замком. На левой наружней стенке кабины предусмотрен фиксатор для удержания двери в открытом положении. Пол кабины покрыт виброизолирующим ковриком.
Стальной трубчатый каркас обладает высокой прочностью и жёсткостью, которые обеспечивают необходимый уровень безопасности механизатора. Защиту кабины обеспечивают верхняя решётка FOPS-стандарта, передняя рамка с проволочной сеткой, решётка над верхним окном.
Кабина оборудована подрессоренным сиденьем, угол наклона спинки которого можно изменять. Сиденье также регулируется по высоте. Оно оснащено подголовником и подлокотниками, а также ремнём безопасности. Рулевая колонка – узкая, регулируемая по углу наклона, оснащённая многофункциональным переключателем. Приборная панель – информативная, оснащённая счётчиком моточасов, указателями температуры гидравлического масла, воды и уровня топлива в баке; указателями аварийных режимов.
Рекомендуем прочитать: CLAAS исследует возможности использования 3D-печати для изготовления запчастей
Отопителем кабина экскаватора оснащена, а вот кондиционером – нет. Он предлагается в качестве дополнительной опции, за отдельную плату. В крыше кабины имеется вентиляционный люк. Также в кабине экскаватора «ЕК-14» предусмотрены огнетушитель и аптечка первой помощи, прикуриватель и плафон освещения, отсек для личных вещей и крючок для одежды, пепельница и место для термоса или бутыли с водой, противосолнечный козырёк и место для магнитолы.
Модификации экскаватора «Твэкс EK-14»
Экскаваторы «Твэкс EK-14» выпускают в нескольких модификациях, различающихся двигателями и гидравликой:
«ЕК-14-20» – с двигателем «ММЗ Д-245С-997» мощностью 77 кВт, или 105 лошадиных сил. «ЕК-14-30» – с дизелем «ММЗ Д-245С-997» и системой гидравлики «Bosch-Rexroth». «ЕК-14-60» – с мотором «Perkins 1104С-44ТА» мощностью 90 кВт, или 123 лошадиные силы. «ЕК-14-90» – с силовым агрегатом «ММЗ Д-245 2S2», мощностью 90 кВт, или 123 лошадиные силы, и гидросистемой «Bosch-Rexroth».
Рекомендуем прочитать: Экскаватор ЭО-4121: технические характеристики
С двигателями «Перкинс» и гидравликой «Бош-Рексрот», собранной по гидросхеме LUDV, модификации экскаваторов «EK-14» выпускаются с 2009-го года.
К любой из указанных модификаций предлагается следующий перечень дополнительного оборудования, устанавливаемого опционально, за отдельную плату. Это: клапаны безопасности для гидроцилиндров стрелы с сигнальным устройством перегрузки; клапан безопасности для гидроцилиндра рукояти; комплект гидроразводки для подключения активных рабочих органов с двумя рабочими движениями (грейферы, бревнозахваты, захваты для сортировок; быстросъёмное устройство с механическим и гидравлическим приводом; кондиционер; тонированные (в соответствии с нормативами) стёкла кабины; телематическая система (GPS, ГЛОНАСС); часы; инструментальный ящик в левой подножке; кресло механизатора с пневмоподвеской и подогревом; гидроконтур с быстроразъёмными устройствами для подключения гидромолота; система автоматической централизованной смазки шарниров рабочего оборудования и ОПРУ.
Ходовая часть и гидравлика
Пневмоколёсный ход экскаватора «EK-14» включает в себя ходовую раму с опорно-поворотным устройством, откидные опоры и опору-отвал; коробку перемены передач, передний и задний мосты, связанные карданными валами; механизм управления поворотом колёс; центральный коллектор, соединённый трубопроводами с гидромотором коробки перемены передач, гидроцилиндрами откидных опор и гидроцилиндрами опоры-отвала, а также с агрегатами системы пневмоуправления (воздушным встроенным pесивеpом, тормозами колёс, стояночным тормозом, механизмом переключения передач).
Колёсная формула данного экскаватора полноприводная – 4х4, подключаемая. Оснащение пневмоколёсным ходом даёт возможность в сжатые сроки передвигаться от места стоянки к рабочей площадке и буксировать землеройную машину тягачом. Передний мост с помощью балансира прикрепляется к ходовой части. Он может задействоваться по мере необходимости, и оснащён одинарными шинами. Задний мост постоянно подключён; на него устанавливаются двойные шины; его крепление к ходовой части – жёсткое. Приводятся в действие они посредством гидравлического мотора, через КПП и карданные валы.
Гидравлические линии не подключены к системе торможения. Управление ими производится при помощи пневматики. Гидравлика «EK-14», как отечественного, так и импортного производства, обеспечивает стабильную плавность хода и эффективность работ.
«EK-14»: использование и особенности устройства экскаватора
Конкретное предназначение экскаваторов «Твэкс EK-14» – это разработка траншей, колодцев и котлованов; разрыхление скальных пород и мёрзлых грунтов, с величиной кусков не более 200 мм; погрузка/разгрузка песка, щебня, гравия и т.п. сыпучих материалов; обеспечение ремонтных работ, планировки стройплощадок и прочей деятельности коммунального, промышленного и дорожно-строительного хозяйства. Экскаватор предназначен для эксплуатации в температурном диапазоне от –40 до +40 градусов. Для уверенного запуска в морозы имеется надёжный предпусковой подогреватель.
Для экскаватора «EK-14» предусмотрена возможность работы с полным спектром сменного рабочего оборудования (ковшами и грейферами, гидромолотом и рыхлителем. По сравнению с предшественниками и экскаватором «EK-12», металлоконструкция ходовой рамы и рабочего оборудования является усиленной; эксплуатационные качества, грузоподъёмность и долговечность использования улучшены двумя стрелоподъёмными гидроцилиндрами. Коронки на ковше являются быстросъёмными; скорость передвижения экскаватора – увеличенной.
Как и прочие твесркие землеройные машины серии «EK», данный экскаватор может комплектоваться надёжной и износостойкой гидравлической аппаратурой марки «Bosch-Rexroth» (гидрораспределителем, гидромоторами, насосным агрегатом и блоками управления).
У модели «Твэкс EK-14» поворотная платформа небольшого радиуса, и это позволяет производить все рабочие процессы в стеснённых условиях. А также упращает управление экскаватором и контроль за ним для механизатора. Опора–отвалс параллельным движением ножа обладает усиленными показателями прочности.
Гидроцилиндры и гидроразводка привода отвала надёжным образом прикрыты от агрессивных воздействий внешней среды. Гидравлическая система гарантирует плавность работы и стабильно высокую производительность экскаватора. Стальные фарные блоки обеспечивают надёжную работу приборов освещения. Конструкцию отсека аккумуляторных батарей изменили таким образом, чтобы он был гарантированно защищён от любых атмосферных осадков и воздействий.
Капот экскаватора «EK-14» составлен из съёмных блоков, которые имеют откидные дверцы и панели для облегчения доступа к агрегатам и механизмам на поворотной платформе во время техобслуживания и текущего ремонта. На левой подножке расположен вместительный и герметичный инструментальный ящик (доп. опция).
Описание техники
Экскаватор ЕК 14 — надёжная «рабочая лошадка», спроектированная для работы под большими нагрузками. Машина имеет отличные характеристики эксплуатационного ресурса и мощности. Это позволяет использовать ее не только на строительных площадках, но и в карьерах для разработки каменистых или мерзлых пород. Конструкторы приняли все необходимые меры, чтобы сделать машину достаточно мощной и безопасной. Единственное ограничение: размер вырабатываемых кусков не должен превышать 200 мм.
В основе конструкции — усиленное самоходное шасси, обеспечивающее корпусу жесткость и повышенный запас прочности. Подъемная стрела оснащена двойными гидроцилиндрами. Каждое колесо оснащено рабочими тормозами. Для поворотной платформы экскаватора обеспечен уменьшенный радиус поворота. Это позволило достигнуть удобство управления машиной и возможность ее работы в ограниченном пространстве. По желанию заказчика, можно увеличить производительность и надежность машины, установив «Bosch-Rexroth». Это импортная гидросистема, которая позволяет добиться особой плавности работы оборудования и точности управления.
Экскаватор ЕК выпускается Тверским экскаваторным заводом
Условия эксплуатации
Экскаватор рассчитан на эксплуатацию в различных климатических зонах. Конструкторы приняли меры для обеспечения комфорта оператору и надежной работы всех узлов и агрегатов. Трактор успешно работает при температуре от -40 до +40 градусов.
