Как сделать дифференциал для мотоблока своими руками

Самодельные приспособления для мотоблока

К необходимым в хозяйстве навескам можно отнести:

• землеобрабатывающие – плуги, фрезы, рыхлители;
• для ухода за культурами – окучиватели;
• грабли;
• снегоуборочные лопаты;
• сеялки, посадочные приспособления.

Грабли для мотоблока

Самодельные грабли к мотоблоку используют при заготовке сена для домашнего скота в небольшом хозяйстве. Их изготавливают своими руками из узких металлических труб и прутьев. Чтобы получилась прочная конструкция, детали собираются на сварку.

Грабли-самоделки делают складными для удобства транспортировки.

Самостоятельно конструируя грабли, можно сделать ширину захвата по своему усмотрению. Высота подбора валков регулируется. Прутья грабель делают под сбор сена или скошенной травы на участке. Во втором случае и ширина конструкции, и величина зубьев может быть уменьшена.

Самодельные фрезы «гусиные лапки» для мотоблока

Фрезы «гусиные лапки» помогают глубоко взрыхлить почву, размельчить крупные комья земли.

Это приспособление представляет собой цельную сварную конструкцию, поэтому она крепче и прочнее обычных культиваторов для мотоблока. Фреза качественно обрабатывает твердую почву под посев картофеля. Ею можно вспахать землю под снег.

Качество вспашки зависит от степени заточки фрез-самоделок. Земля становится пышной, поднимается на 5-10 см, если края плоскорезов острые. Они размельчают крупные и мелкие корешки, уничтожают вредных жуков и проволочника, насыщают почву кислородом.

Самодельные «гусиные лапки» для стандартного входного крепления надо сделать диаметром 52 см, захватом – 1,25 м, количество лучей – 30 штук. Каждый луч крепится к катушке на болтах.

Плуг самодельный

Плуг-самоделку для вспашки несложно сделать даже человеку с минимальными навыками в работе с металлом. Фрезами пользуются для рыхления уже используемой земли. Плугом обрабатывают целину и слежавшуюся твердую почву. Он имеет больший запас прочности. Плуг стоит дорого, купить его может не каждый дачник, но можно попробовать сделать его своими руками.

Понадобится пластина толщиной 4-5 мм и труба со стенкой такой же толщины. Крепится конструкция на раму. Главным элементом приспособления является заточенная пластина, ее надо вырезать болгаркой в форме отвала. Лемех имеет форму вытянутой плоской трапеции. Закрепляем трубу и собираем конструкцию полностью. К мотоблоку она присоединяется через сцепку.

В отдельной статье можно найти чертеж плуга для мотоблока.

Оборотный плуг

Плуг этой конструкции немного сложнее. Сверху самоделки крепится закругленное перо. Происходит не только вспашка земли, но и отвал срезанного пласта – при обработке целины это бывает необходимо. Сложное строение оборотного плуга предполагает изготовление его профессиональным мастером, который может рассчитать точные параметры каждой детали.

Одной из разновидностей такой конструкций является плуг Зыкова. Для сборки своими руками потребуется стойка, с помощью которой он цепляется к мотоблоку, непосредственно корпус плуга с лемехом, доска для упора и загнутое лезвие для переворачивания пластов. Отвал плуга изготавливается из трубы диаметром 50 см.

Отвал-лопата

Мотоблоком можно выравнивать земельные участки для строительства хозяйственных сооружений. Он как бульдозер может чистить тротуары и дорожки от грязи и снежных сугробов. Для изготовления самодельного отвала надо взять металлический лист в 2 мм толщиной. Для прочности внутри отвала вертикально привариваются пластины из более толстого металла – они не дадут прогибаться задней стенке отвала. Еще нужна нижняя часть лопаты, ее обшивают жестью, чтобы низ не застревал в грунте или снегу. Низ лопаты к нижнему основанию располагают под прямым углом.

Самоделки для мотоблока своими руками можно изготавливать из отслуживших материалов.

Для изготовления самодельной лопаты понадобится пила по металлу, дрель и сварочный аппарат. В качестве материала подойдет 200-литровая стальная бочка. Ее надо разрезать вдоль высоты на 3 части и сварить между собой крайние две из них. Металл бочки имеет достаточную толщину для прочности приспособления.

Как сделать самому

Если вы решили сделать поперечные грабли без помощи других, вам будет необходимо такой набор:

• ножовка;
• молоток;
• аппарат;
• перфоратор;
• два колеса;
• стальная ось;
• профильнаятруба;
• пружины;
• стальные прутки;
• трубы для механизма граблей.

Опытные садоводы рекомендуют выбирать модель граблей не в цельном, в складывающемся варианте. Поперечные самодельные грабли к мотоблоку, которые естественно ложить фактически оказываются более комфортными и мобильными при транспортировке. От граблей, сделанных без помощи других, добьетесь большей мобильности сгребания сена. В связи с этим нужно быть полностью механизированы для выполнения работ. Технологический процесс производства данных приспособлений достаточно обыденный.

Как обрисовывают чертежи, отрезки труб собираются в конструктивное решение. Их есть вариант плотно сварить в единое, можно вставить прочно одну трубу в другую. Тяговым механизмом будет обусловливаться свободное вращение мотоблока, поэтому колеса не нуждаются в подшипниках. Рассчитав эффективность уборки площадки сенокоса, выберете хоть какой поперечник захвата граблей на дому.

Идей для производства самодельных частей для рабочих агрегатов довольно. Так же как и нужные чертежи, они доступны. Поэтому лучшим решением будет воспользоваться ими и сделать многофункциональные грабли длямотоблокабез помощи других, что они значительно прирастят продуктивность деятельности.

Для чего мотоблоку этот элемент

Колесо мотоблока, которое проходит по внешней дуге при повороте, должно пройти больший путь. И тут возникает необходимость в дифференциале либо ином механизме для распределения мощности, что позволит избежать пробуксовки. Если в колесном устройстве не будет данного элемента, это вызовет спрямление движения. При этом чем больше расстояние между колесами, тем сложнее будет поворачивать.

Основная часть работ, которые проводятся на земле, к примеру, культивирование либо внесение удобрений, проводится по прямой. Но этот вовсе не говорит о том, что устройство никогда не будет поворачивать. Безусловно, стандартный вариант мотоблока с жестким приводом на 2 колеса позволяет достаточно удобно использовать его в большинстве сельскохозяйственных работ. Но при необходимости частых разворотов проблему с пробуксовкой и управлением придется дополнительно решать. Если не использовать специальные механизмы, то транспортное средство будет тормозить грунтозацепами. Подобная работа будет сложной даже для человека с большой физической силой.

Чаще всего специалисты выбирают в качестве решения подобного вопроса использование обгонных муфт.

Это простые и универсальные установки, которые позволяют правильно распределять нагрузку между колесами при необходимости поворота мотоблока. Универсальность этого способа заключается в том, что обгонные муфты можно использовать не только на жесткой оси, но и на подключаемой. При этом при повороте колесо будет стремиться быстрее переднего вала совершить вращения. Это дает возможность удобно управлять машиной и работать даже на небольших участках, так как устройство становится более маневренным.

Чертежи прицепа для мотоблока

Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.

Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.

Водило

1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).

Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.

Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.

Рама прицепа

1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).

Кузов прицепа – выбираем материал изготовления

Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.

Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.

Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.

– Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.

– Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.

– При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.

Ось и колеса для прицепа мотоблока

Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.

Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.

Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.

Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема “Тележка для мотоблока своими руками”.

Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.

Поворотный узел водила

1 – консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.

Механизмы распределения мощности

Культивирование и другие работы, которые производятся с использованием мотоблока, должны предполагать движение агрегата по прямой линии. Работа машины осуществляется за счет действия жесткого привода на 2 колеса, что упрощает применение мотоблока. Частые развороты мотоблока требуют приложения значительных усилий, поскольку колесо станет тормозить грунтозацепами. Накренить агрегат при этом очень тяжело при наличии широкой колеи мотоблока и его достаточно большом весе.

Более простой и конструктивный способ решить проблему, которая возникает по причине жесткой связи колес, предполагает использование обгонных муфт. Они обеспечивают вращение колеса более быстрыми темпами, чем ось, приводящая его в движение.

Использование обгонных муфт характерно и для силового привода машин, имеющих подключаемые оси. Колесо при повороте стремится к более быстрому вращению, чем передний вал. В результате это приводит к отсоединению обгонной муфты на колесе, идущем по внешнему радиусу. С одной стороны вхождение в поворот должно быть облегчено, но крутящий момент в большей степени должен сообщаться именно колесу.

Решение проблемы связано с применением классического шестеренчатого дифференциала, который распределяет мощность в обратно пропорциональном порядке, чем сопротивление вращения колес. В производственных условиях решение этой задачи предполагает принудительную полную либо частичную блокировку на бездорожье, иначе происходит перераспределение всей мощности агрегата на буксующее колесо.

Обзор конструкций дифференциалов

Недостаток конструкции механизма дифференциала может быть связан с малым возможным углом свободного поворота колеса (не более 240°). За счет поперечного паза сильно снижается общая прочность всей конструкции, наблюдается сильное трение внутри механизма, особенно в результате попадания грязи внутрь втулки. Удлинители, имеющие свободный ход, достаточно часто применяются на легких мотоблоках («Нева»).

Более сложным по своей конструкции является дифференциал для мотоблока «Салют», который обладает относительно большей массой и углом свободного хода (около 330°). Удлинитель приводной оси конструкции мотоблока имеет выступы, осуществляющие зацепление. Они есть и на свободно вращающейся ступице, закрепляемой на удлинителе. Эта деталь имеет шариковые подшипники, что позволяет ступице делать полный оборот относительно оси, пока она не уперлась в край выступа с противоположной стороны. Агрегат с дифференциалом данного типа развернуть несложно.

К примеру, для мотоблоков «Фермер» устройство состоит из двух муфт, управляемых с помощью рычагов на руле. Если есть необходимость, то владелец агрегата может допустить долгое вращение колеса, расцепив необходимую муфту.

Процесс эксплуатации устройства зачастую не предполагает длительного вращения колеса относительно оси. Это привело бы к распространению «полудифференциальных» схем, обеспечивающих свободный поворот колеса относительно оси на необходимый угол.

Наилучший вариант использования болта, который служит для сцепления составных элементов удлинителя, предполагает наличие головки под внутренним шестигранником. При этом фрезеруется паз, имеющий ширину размером с наружный диаметр головки. Размер зазора между удлиняющей осью и втулкой оставлять слишком малым нельзя, поскольку в случае возникновения коррозии они могут сильно слипаться один с другим.

На втулку может быть размещена пресс-масленка для смазки агрегата. Изготовить механизм дифференциала с поворотной ступицей повышенной сложности можно из низкоуглеродистой стали, поскольку она достаточно легко сваривается.

Чистовую обработку отверстий под подшипники в ступице осуществляют после того, как к ней уже приварен фланец, имеющий ограничитель угла поворота. Он необходим при неизбежном короблении элементов при сварке.

Конструкция

Опорный узел состоит из ступицы колеса, навесного устройства, подшипников качения. Все его компоненты изготовлены с высокой степенью точности. Даже незначительные зазоры могут привести к разрушению узла. Крепится ступица к подвеске через радиально-упорный шариковый или роликовый подшипник. Для фиксации последнего применяют стопорные кольца или зажимные корончатые гайки, предотвращающие самопроизвольное откручивание.

К сведению!

В зависимости от места установки и типа привода автомобиля возможен монтаж ступицы на один или два подшипника. В первом случае используют однорядный шарико- или роликоподшипник.

Конструкция ступицы колеса зависит от типа привода автомобиля и места установки. Существует 4 основных конструктивных варианта исполнения компонента:

1. Ведущие неуправляемые колёса. Такие элементы устанавливают на задних мостах автомобилей с полным или частичным приводом. Узел представлен длинной полуосью, входящей в зацепление с деталями дифференциала, на которой закреплён монтажный фланец и ступичный подшипник.
2. Ведомые неуправляемые колёса. Применяют в задней подвеске переднеприводных автомобилей. Ступичный узел состоит из монтажного фланца, закреплённого на подшипниках. Крепят элемент к продольным или поперечным балкам задней подвески.
3. Ведущие управляемые колёса. Такой тип устанавливают на автомобили с полным или частичным приводом. Ступица передняя служит не только для поддержки колеса, но и для передачи крутящего момента от трансмиссии. Она пустотелая с внутренним шлицевым зацеплением.
4. Ведомые управляемые колёса. Применяют ступичные узлы в конструкции передней подвески заднеприводных автомобилей. Закрепляют детали на поворотном кулаке с помощью резьбового соединения, а зазоры в элементах можно регулировать путём затяжки стопорной гайки.

Основная деталь в ступичном узле – подшипник. Именно он воспринимает все статические и динамические нагрузки. От его ресурса зависит долговечность всего механизма. Производители, выпускающие подшипники, указывают срок службы компонента порядка 200 тыс. км. Это число довольно условное и зависит от характера вождения, а также состояния дорожного покрытия. При езде по бездорожью пробег снижается до 50 тыс. км. После окончания срока службы подшипник подлежит замене.

Чтобы увеличить комфорт и снизить шум в автомобиле, производители стараются уменьшить неподрессоренные массы подвески. Для этого подшипник и ступицу объединили в единую конструкцию. Всего разработано 5 поколений новых узлов:

1. Двухрядные подшипники типа HUB-I. Такие детали можно заменить отдельно, что увеличивает ремонтопригодность конструкции.
2. Подшипники с монтажным фланцем HUB-II. Одна из обойм деталей выполнена в теле ступицы или крепёжного элемента.
3. Ступичный узел в сборе HUB-III. Третье поколение получило наиболее широкое применение в автомобилях последних годов выпуска. Как такового подшипника в узле уже нет, а есть ступица и крепёжный элемент, разделённые между собой телами качения.
4. В конструкцию 3 поколения добавили интегрированный ШРУС, получив технологию HUB-IV.
5. Ступичный узел с шарниром равных угловых скоростей и тормозным диском (HUB-V).

К сведению!

Технологии 4 и 5 поколения находятся в стадии разработки и тестирования. Ступичные узлы имеют минимальную неподрессоренную массу, что положительно сказывается на работе подвески. Однако, ввиду сложности конструкции у этих поколений высокая цена, а значит устанавливать их будут на премиальных автомобилях.

Как изготовить своими руками?

При наличии чертежей эти детали нетрудно изготовить самостоятельно.

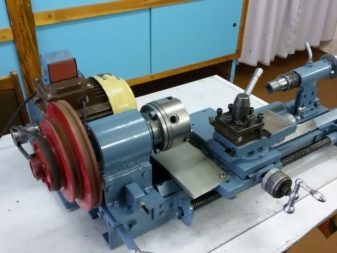

В первую очередь позаботьтесь о качестве материала, из которого будете делать эти элементы. Оптимальный вариант – высокопрочная сталь, ведь ступицы будут постоянно работать под серьезной нагрузкой. Далее вы должны выточить по габаритам, указанным на чертеже, деталь на токарном станке. Конечно, можно воспользоваться упрощенным вариантом – выточить фланец и соединить его при помощи сварки с трубой или профилем из металла.

После того как вы изготовили деталь, установите ее на мотоблочное устройство и проверьте, как она работает. Но не давайте максимум нагрузки на свежеизготовленную деталь – велика вероятность ее деформации. Испытайте устройство на ровном участке, сделав несколько поворотов и разворотов на минимальной или средней скорости. После такой своеобразной притирки деталей можете спокойно использовать мотоблок для работ на приусадебном участке.

Как подобрать грунтозацепы для мотоблока

Прежде чем рассматривать, как сделать грунтозацепы для мотоблока самостоятельно своими руками из автомобильных дисков, требуется рассмотреть порядок выбора этих приспособлений, а кроме того основное предназначение. Для чего нужны соответствующие грунтозацепы для мотоблока? Эти устройства позволяют окультуривать пашню перед посадкой, проводить окучивание, а кроме того вспахивать почву после сбора урожая

Подбирая эти устройства, следует принимать во внимание следующие параметры:

Прежде всего, выбор грунтозацепов для определенного мотоблока следует осуществлять исходя из доступного бюджета

Необходимо принимать во внимание размеры мотокультиватора, а также навесного оборудования (длина, высота и ширина, а кроме того диаметр). Подбирать приспособления следует исходя из назначения и функций применения соответствующего мотоблока и конструктивных элементов

Также немаловажно учитывать тип грунта, который подвергается соответствующей обработке при помощи культиватора. Здесь принимается во внимание наличие вариант технического оснащения (навесное, устройства на жесткой сцепке или вспомогательное приспособление)

Следует также учитывать площадь земельного участка, а кроме того мощность используемого для обработки культиватора. Отдельно принимается во внимание стоимость, а кроме того производитель и совместимость технического оснащения.

В данном видео рассмотрим грунтозацепы для мотоблока:

Учитывая все эти параметры можно сделать рациональный выбор подходящего варианта для покупки, либо опробовать самостоятельное изготовление приспособлений из дисков, используя определенные схемы и чертежи, которые есть в интернете в свободном доступе для скачивания. Дополнительно, при необходимости все наработки конструкции можно сделать самостоятельно, если имеются определенные навыки, познания и некоторое стремление.

Важно. При приобретении навесного оборудования рекомендуется учитывать, что в основном модельный ряд изготавливается для каждого мотокультиватора в отдельном порядке

Самые эффективные

При выборе соответствующих приспособлений, чаще всего, во внимание принимаются модели, которые обладают наибольшей эффективностью. На практике такое присуще только для конкретных типов навесного оборудования. Рассмотрим более детально, на каких типах соответствующего оснащения следует остановить свой выбор для полноценной обработки пашни:

Рассмотрим более детально, на каких типах соответствующего оснащения следует остановить свой выбор для полноценной обработки пашни:

• здесь, чаще всего, применяются многокомпонентные фрезерные приспособления, которые позволяют обрабатывать грунт в разных направлениях;
• можно отдать предпочтение в пользу плуга с бороной, так как это оборудование одновременно может вспахивать, разрыхлять и окультуривать грунт;
• дополнительно следует выделить самодельные устройства, так как они позволяют применить все необходимое в одном механизме;
• также спросом пользуются разборные многофункциональные компонентные фрезы и плуги с боронами.

В каждом отдельном случае присутствуют свои нюансы при соответствующем проведении выбора конструктивных элементов, однако неотъемлемой частью любого типа выступают специальные утяжелители, которые служат для утяжеления конструкции при погружении в грунт. Такое оснащение позволяет равномерно вспахивать почву на одинаковую глубину. Особенно такое обустройство необходимо для высоких культиваторов, где сцепка находится существенно выше рабочей плоскости.

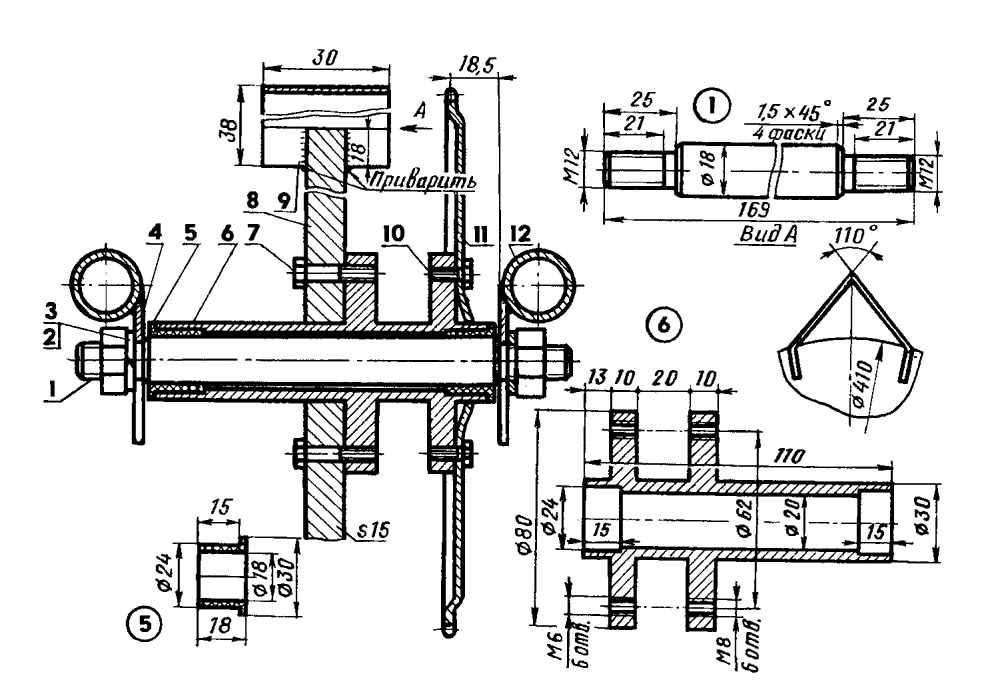

Как сделать самодельный дифференциал для мотоблока своими руками – чертежи

Как сделать дифференциал для почвофрезы своими руками? Как правило, работа механического культиватора не требует длительного вращения колеса относительно оси привода.

По этой причине часто встречаются системы, называемые «полудифференциальными», которые обеспечивают возможность свободного вращения колеса относительно оси на определенный угол.

Для получения дополнительной информации о «полудифференциале» смотрите видео:

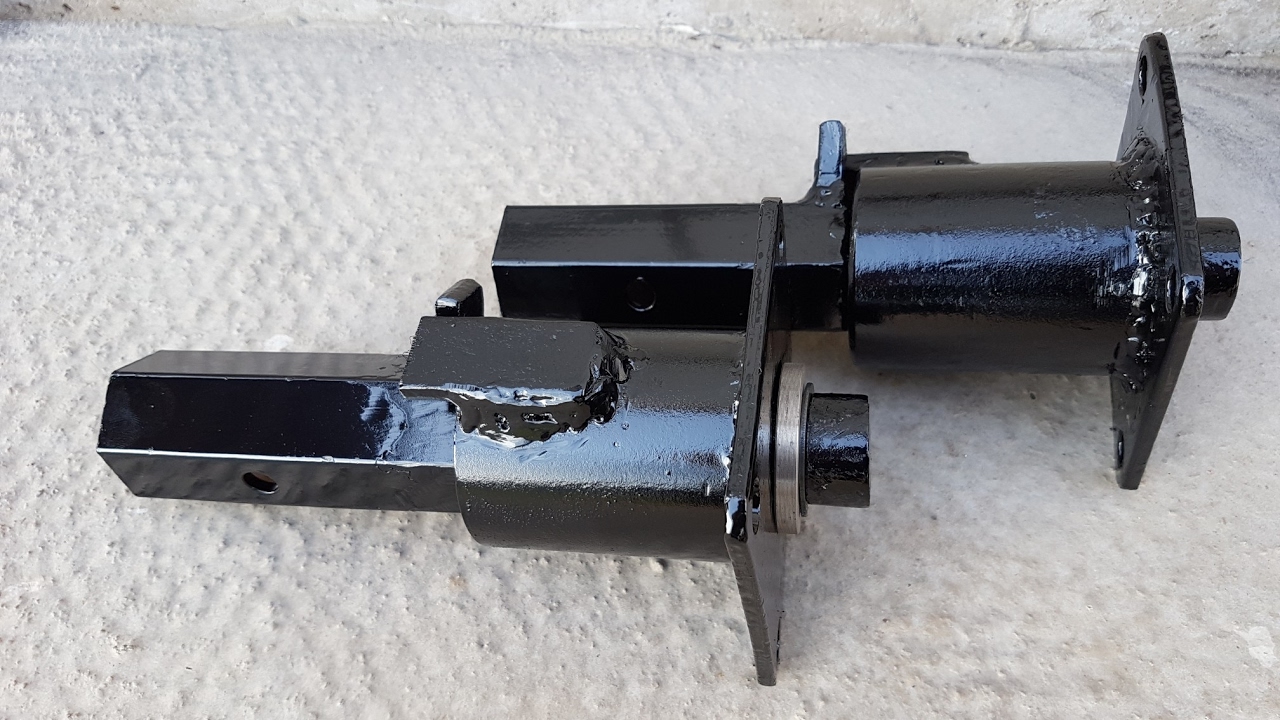

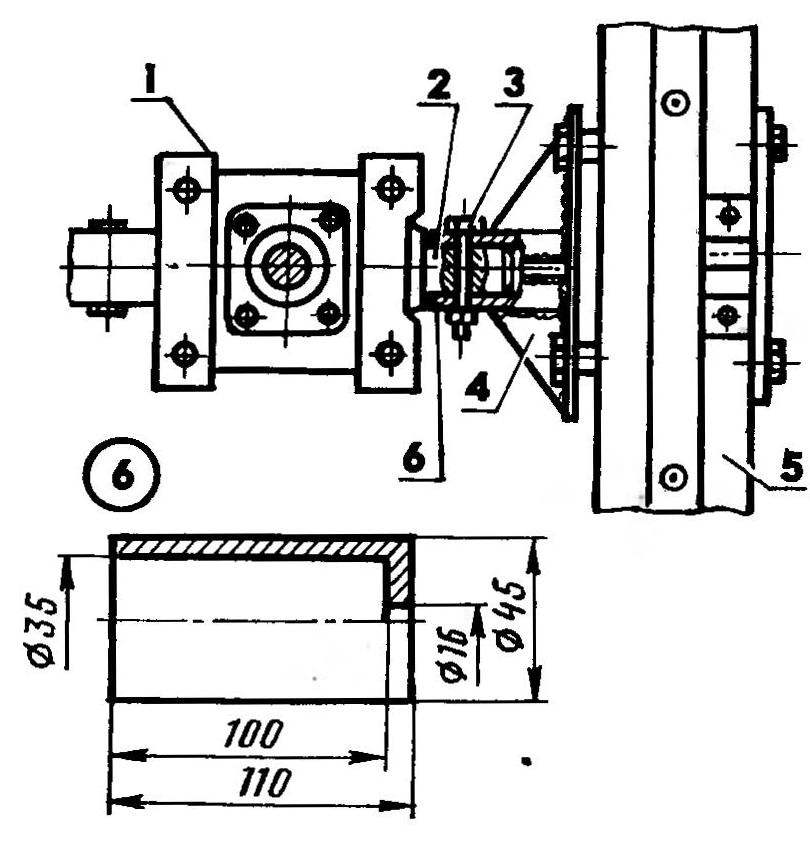

Простейший механизм в этом случае выглядит как втулка с поперечным пазом, закрепленная на оси мотоблока. Короткий вал вставляется в эту втулку и фиксируется от выпадения винтом, проходящим через прорезь в ее корпусе, а колесо крепится непосредственно к валу.

Когда культиватор находится в движении, ведущая ось свободно вращается во втулке до тех пор, пока задний край паза не прилипнет к болту, после чего через паз передается крутящий момент на ось.

При повороте колесо, желая обогнать привод, перемещает пропеллер вперед по пазу, прерывая передачу крутящего момента, а угол легкого поворота мотоблока зависит от длины паза.

Такие удлинители чрезвычайно просты и могут быть изготовлены низкоквалифицированными механиками, поэтому они дешевы и широко распространены. Обычно они изготавливаются с несколькими дополнительными отверстиями для изменения колесной базы мотоблока и, при необходимости, жесткого соединения колеса с ведущей осью.

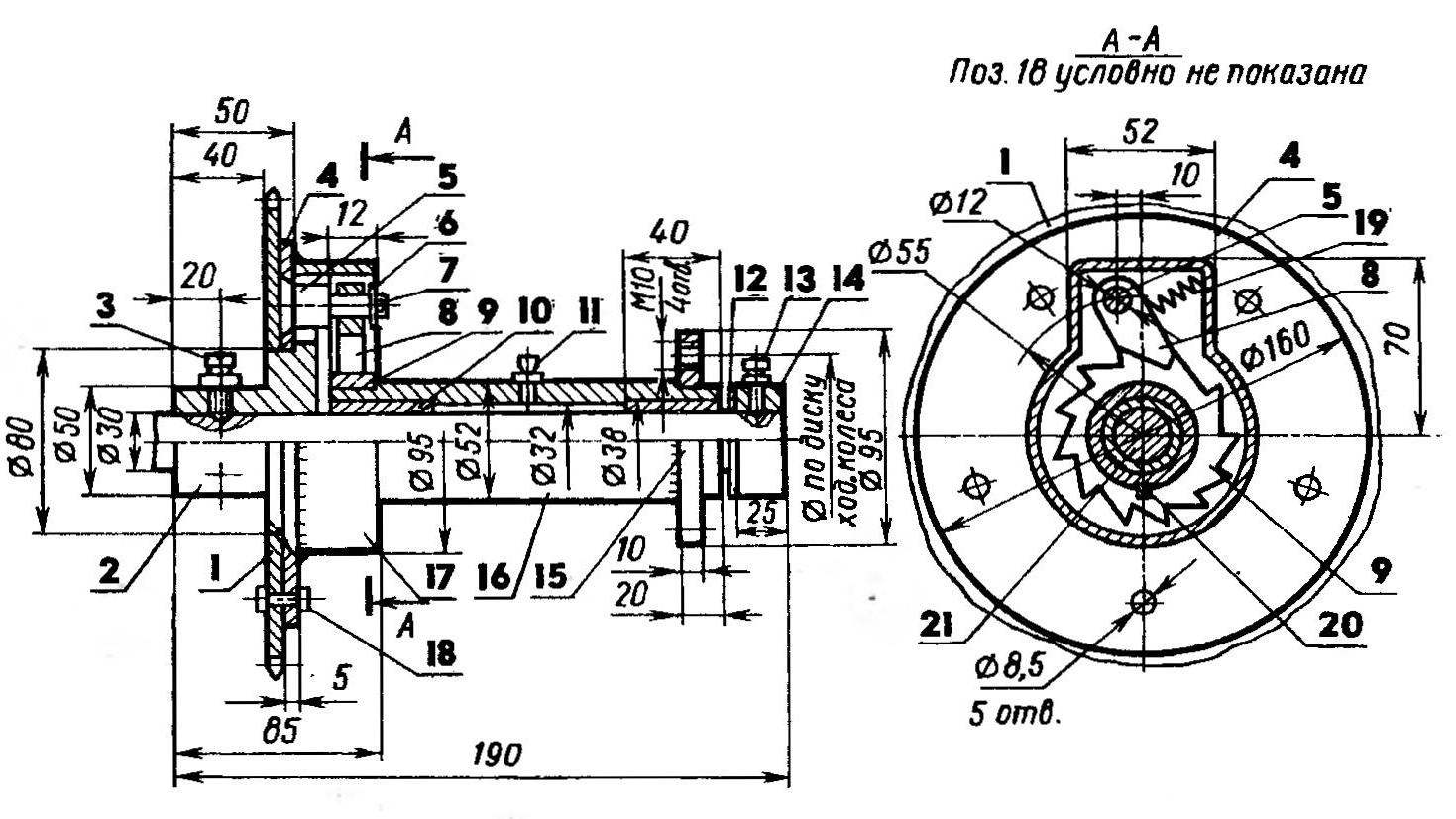

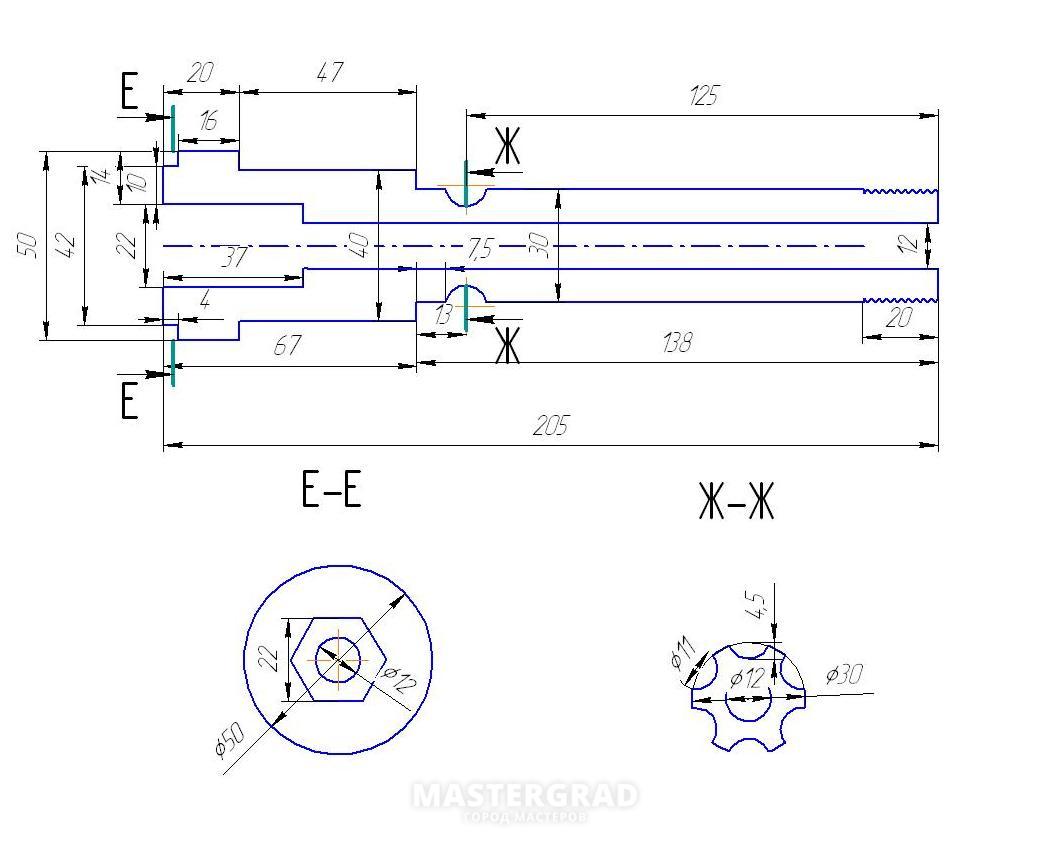

Дифференциальный чертеж

Чертежи этих самодельных дифференциалов широко доступны в Интернете.

Недостатками описанной конструкции являются относительно небольшой угол свободного поворота колеса (не более 240 градусов), так как поперечная канавка значительно снижает общую прочность механизма, и высокое внутреннее трение, особенно при неизбежном попадании грязи в ступицу.

Удлинители маховика чаще всего используются на легких почвообрабатывающих машинах, таких как «Нива».

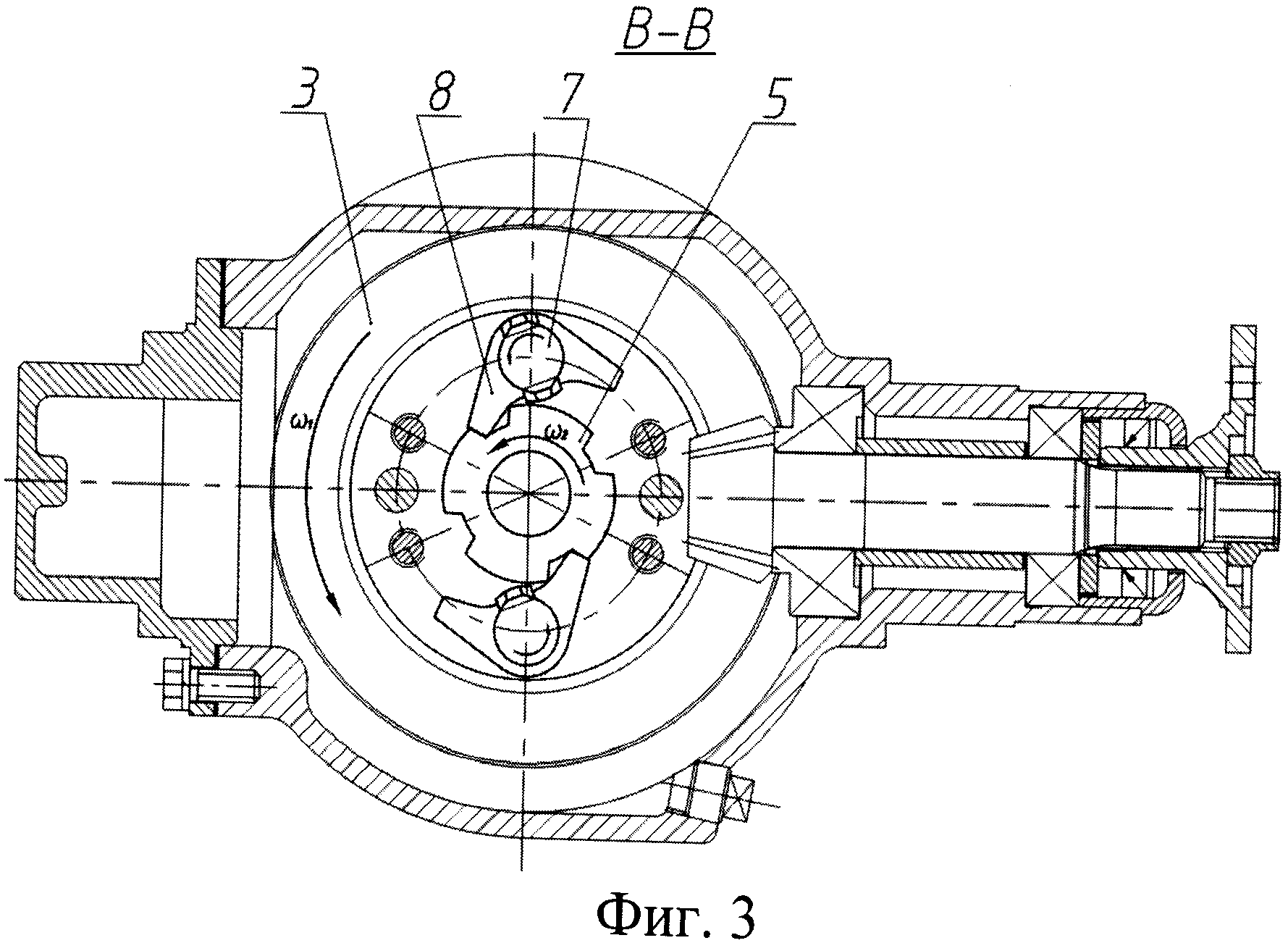

Дифференциал для привода румпеля «Салют».

Дифференциал для почвообрабатывающих машин «Салют» и аналогичных — Texas, Proab, Viking, Forza, Sadko, Don, Hooter, Profi, имея относительно большую массу, имеет несколько более сложную конструкцию, но и угол свободного хода больше — около 330 градусов.

Это обеспечивается тем, что зацепление происходит через выступы на продолжении ведущей оси и на свободно вращающейся ступице, оснащенной шарикоподшипниками. Втулка может повернуться на оси почти на полный оборот, пока не упрется в противоположное плечо.

Поворачивать румпель с таким дифференциалом намного легче.

Многие конструкции позволяют колесам свободно вращаться вокруг оси более чем на один оборот. Например, дифференциал на культиваторах «Фермер» состоит из двух муфт, управляемых рычагами на руле.

При необходимости владелец культиватора может отключить нужное сцепление, позволяя колесу вращаться по своему усмотрению.
