ДВИГАТЕЛЬ
Zoomlion ZD160-3 оснащен двигателем Weichai WD615T1-3A, который производится в Китае по технологии австрийской компании Steyr. Силовая установка отличается низким уровнем шума, экономичностью топлива и соответствием нормам Евро-2 по количеству выхлопных газов. Турбированный 4-тактный двигатель оснащен водяным охлаждением. В конструкцию входят 6 линейно расположенных цилиндров. Двигатель оснащен износостойкими шестернями из углеродистой стали. Высокая долговечность устройства достигнута за счет использования ключевых элементов из высоколегированной стали. В качестве опции доступен подогреватель, который также можно использовать для запуска двигателя при экстремально низких температурах.
Характеристики двигателя Weichai WD615T1-3A:
- Объем двигателя – 9,7 литра;
- Номинальная мощность — 120 (160) кВт (л.с.);
- частота вращения двигателя – 1850 об/мин;
- предельный момент – 768 Нм;
- отверстие — 126 мм;
- Удельный расход топлива – 225 г/кВтч.
Технические характеристики
| Модель двигателя | WD10G178E25 |
| Рабочая масса с рыхлителем | 17 882 кг |
| Тип двигателя | Вертикальное и 4-тактный двигатель с наддувом и промежуточным охлаждением |
| Число цилиндров – диаметр цилиндра x ход | 6-126 x 130 мм. |
| Рабочий объём цилиндра | 9.726L |
| Номинальная мощность | 120KW |
| Номинальный оборот | 1850 об./мин. |
| Максимальный момент кручения | 830/1100-1200N.m/r/min |
| Удельный расход топлива | 215 g/KW.h |
| Способ пуска | Пуск с двигателем |
| Пусковой двигатель | 24 V, 6.6 kw. |
| Генератор | 28 V, 1.54kw |
| Аккмулятор | 24V(12V*2) |
| Модель гидротрансформатора | Трёхэлемент с одной степенью и одной фазой |
| Способ охлаждения | водяное охлаждение |
| Модель коробки передач | Планетарный картер коробки передачи переключения ступеней скоростей. Сателлитный, многодисковое сцепление, гидравлическое управление, принудительная смазка |
| Центральный передаточный вал | Гипоидное зубчатое колесо, барботажная смазка |
| Положение ступени передачи | 3 передачи вперёд, 3 передачи назад. |
| Скорость переднего хода | 0~3.8 / 0~6.6 / 0~10.6 km/h. |
| Скорость заднего хода | 0~4.9 / 0~8.5 / 0~13.6 km/h |
| Бортовой фрикцион | Мокрая муфта сцепления, многодисковое сцепление, пружинное прижимание, гидравлическое отделение, вручное управление. |
| Бортовой тормоз | Мокрый тормоз, плавающий тормоз, ножное управление (бустер давления масла) |
| Конечная передача | Уменьшение скорости второго ступени прямозубого колеса ,барботажная смазка |
| Способ подвески рамы тележки | Полужёсткое, балансирный брус-плавающее |
| Количество поддерживающего ролика (на каждой стороне) | 2 шт. |
| Количество опорного катка (на каждой стороне) | 6 шт. |
| Количество направляющего ролика (на каждой стороне) | 1 шт. |
| Модель гусеницы | Сборно-разборный, одногусеничный зуб |
| Длина шага | 203.2 мм. |
| Ширина | 510 мм. |
| Высота шпоры | 65 мм. |
| Количество грунтозацепа (на каждой стороне) | 37 шт. |
| Межцентровое расстояние гусеницы | 1880 мм. |
| Длина гусеничного заземления | 2430 мм. |
| Удельное давление заземления | 65.8 kpa |
| Зазор заземления | 400 мм. |
| Масса без оборудования | 16402 кг. |
| Модель гидравлического насоса | шестерённый насос |
| Литраж гидросистемы | 207 л. |
| Модель регулирующего клапана | золотниковый |
| Отвал | Лопата прямого наклонения |
| Ширина отвала | 3416 мм. |
| Высота отвала | 1150 мм. |
| Максимальная высота подъёма отвала | 1560 мм. |
| Максимальный спад отвала | 560 мм. |
| Максимальное наклонение отвала | 1095 мм. |
| Объём отвала | 4.5 м3. |
| Тип рыхлителя | (три зубы) |
| Максимальная разрыхлительная высота | 572 мм. |
| Максимальная высота подъёма | 702 мм. |
| Модель почворазрыхлителя | Модель параллелограмма, управление масляным давлением |
| Длина без рыхлителя | 5025 мм. |
| Ширина без рыхлителя | 3416 мм. |
| Высота без рыхлителя | 2783 мм |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Zoomlion ZD160-3
Габаритные размеры:
- Высота по выхлопной трубе – 2783 мм;
- Высота по кабине – 2973 мм;
- База гусеницы – 2430 мм;
- передняя колея – 1880 мм;
- колея колес – 1880 мм; — колея задних колес — 1880 мм;
- дорожный просвет – 400 мм.
Эксплуатационная масса машины находится в пределах 16193-18905 кг.
В качестве фронтального оборудования используются:
- бульдозерный отвал полусферический;
- нож с прямым наклоном;
- угловой бульдозерный отвал.
Характеристики отвалов (полусферический/прямой/угловой):
- ширина – 3480/3416/3970 мм;
- высота — — / 1150/1040 мм;
- максимальная высота подъема — / 1095/1110 мм;
- максимальная глубина копания — — / 545/530 мм;
- максимальная проекция — — / 864/400 мм;
- мощность — /4,5/4,3 куб. м;
- общая длина с бульдозерным отвалом, без рыхлителя — 5370/5230/5140 мм.
Устройство также может быть оснащено поворотным румпелем со следующими параметрами:
- тип — параллелограмм;
- Количество зубьев — 3;
- Высота подъема — 702 мм;
- максимальная глубина рыхления – 572 мм;
- вес — 1480 кг.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры:
- гусеничная база – 2935 мм;
- Высота кабины – 3140 мм;
- высота ROPS – 3244 мм;
- колея передних колес – 2300 мм;
- Колея задних колес – 2300 мм.
Эксплуатационная масса машины составляет 18 100 кг. Бульдозер способен работать на склонах с уклоном до 30 градусов.
Для Zoomlion ZD160S-3 доступны насадки, которые используются в других модификациях серии:
- прямой клинок;
- лезвие под углом;
- полусферический бульдозерный отвал.
Параметры отвалов (прямой/угловой/полусферический):
- Ширина – 3416/3970/3480 мм;
- высота — 1150/1040/1140 мм;
- макс.глубина опускания — 545/530/545 мм;
- конечная высота подъема – 1095/1110/1095 мм;
- проекция – 864/400/864 мм;
- мощность — 4,5/4,3/5,0 куб. м;
- длина машин с бульдозерным отвалом без рыхлителя — 5230/5140/5370 мм.
В качестве заднего навесного оборудования используется параллелограммный рыхлитель:
- количество зубьев — 3;
- вес — 1480 кг;
- высота подъема – 702 мм;
- глубина рыхления — 572 мм.

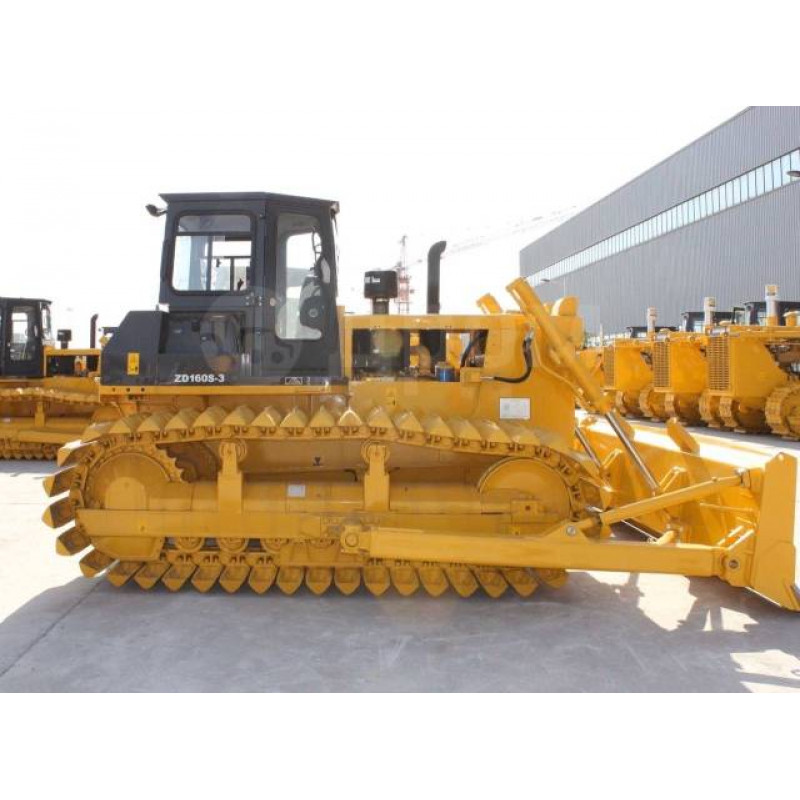

УСТРОЙСТВО Zoomlion ZD160S-3
Сверхпрочная рама придает бульдозерам серии Zoomlion ZD160-3 необходимый запас прочности. В отличие от базовой версии модификация Zoomlion ZD160S-3 имеет необычную компоновку шасси. При этом по надежности модель не уступает другим представителям семейства. Ходовая часть состоит из 7 опорных катков и 2 опорных катков. С каждой стороны по 42 шайбы. Шаг гусеничной цепи 203 мм.
По сравнению с базовой версией Zoomlion ZD160S-3 имеет более широкую гусеницу (950 мм). Башмак шириной 1100 мм также доступен в качестве опции. Длина колесной базы увеличена до 2 935 мм (почти на 500 мм больше, чем у стандартной версии). Широкий профиль вместе с удлиненной ходовой частью значительно снижает давление на грунт (не более 31-33,3 кПа).
Гарантия на детали гусеницы для Zoomlion ZD160S-3 составляет 600 часов. Бульдозеры Shantui предназначены для замены деталей ходовой части.
Трансмиссия состоит из планетарной коробки передач с переключением под нагрузкой и трехкомпонентного однофазного гидравлического преобразователя крутящего момента. Скорость выбирается с помощью рычага в кабине.
Система поворота бульдозера состоит из следующих элементов:
- Пружина, воздействующая на фрикционный диск со сцеплением;
- Ножной бортовой тормоз (аварийное торможение или замедление машины);
- Главная передача с пузырьковой смазкой.
Гидравлическая система основана на шестеренчатом насосе производительностью 207 л/мин. Компоненты включают встроенный масляный фильтр, гидравлический резервуар, 2 рабочих цилиндра и регулирующий клапан золотникового типа. Давление в установке 14 МПа.
Кабина Zoomlion ZD160S-3 имеет пневматическую подвеску, что снижает уровень вибрации. Специальная шестигранная форма увеличивает обзорность, а изоляционный материал обивки снижает вибрации и шум. Бульдозер оборудован отопителем и кондиционером для поддержания комфортного микроклимата в салоне. Органы управления и приборы находятся в непосредственной близости от оператора. Пружинное сиденье водителя регулируется по высоте. Несмотря на свои размеры, техника проста в управлении и позволяет выполнять сложные маневры.

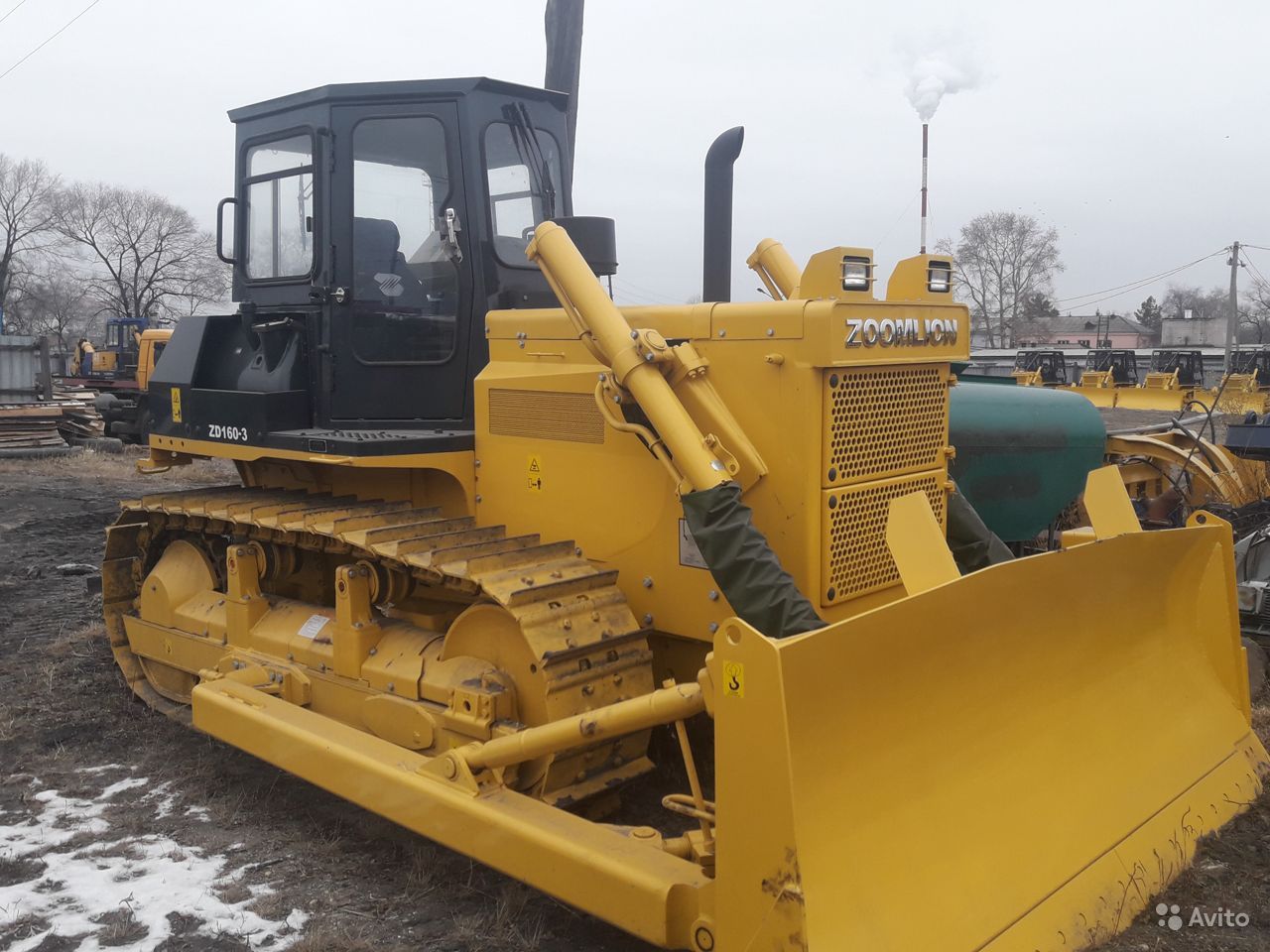

УСТРОЙСТВО
Конструкция Zoomlion ZD160-3 основана на аналоге бульдозера Shantui SD16 и отличается мощной рамой и стандартной полужесткой подвеской с плавающим балансиром. Катки и гусеницы изготовлены из высокопрочных сплавов, что обеспечивает дополнительную долговечность.
Параметры ходовой части:
- Количество ходовых (односторонних) роликов – 6;
- количество опорных катков (одного борта) — 2;
- количество направляющих роликов (односторонних) — 1.
Рельсовая секция состоит из отдельных сборных зубцов, что позволяет менять звенья одно за другим. С каждой стороны ботинка имеется по 37 зубцов, что обеспечивает высокие ходовые качества.
Параметры гусеничной части:
- Ширина базовой колодки 510 мм;
- высота кассеты 65 мм;
- Удельное давление на грунт (базовая версия) — 64,2 кПа.
Бульдозер управляется гидромеханической трансмиссией, состоящей из планетарной передачи и 3-секционного трансформатора. Коробка передач работает в ручном режиме (переключение передач осуществляется с помощью рычага в салоне). Напольная педаль тормоза используется для снижения скорости.
Диапазон скоростей (передний ход/задний ход):
- 1-я передача — 0-3,8/0,9-4,9 км/ч;
- 2-я передача – 0-6,6/0-8,5 км/ч;
- 3 передача — 0-10,6/0-13,6 км/ч.
Гидравлическая система Zumillion 160 отвечает за устойчивость машины и ее навесного оборудования, благодаря чему бульдозером может управлять оператор, не имеющий опыта эксплуатации подобных машин. Гидравлическая система состоит из шестеренчатого насоса производительностью 207 л/мин. Максимальное давление в установке 14 МПа.
Zoomlion ZD160-3 имеет прямоугольный параллелепипед. Такое решение делает машину одновременно удобной и привлекательной. Внутренняя обивка выполнена из звукоизоляционных материалов. Платформа на пневматической подвеске служит основанием кабины, что значительно снижает передачу вибраций в салон. Сиденье оператора с виброгасителем эффективно поглощает вибрации, а разнообразие настроек позволяет выбрать оптимальное рабочее положение.
На приборной панели есть дополнительный инструмент, представляющий собой 3-ступенчатую электронную систему контроля. Он постоянно контролирует состояние ключевых компонентов машины. Прогрессивный цифро-электрический механизм управления позволяет отслеживать ключевые показатели производительности.
Элементы бульдозера собираются в блоки. Это решение упрощает техническое обслуживание и осмотр. Большинство комплектующих идентичны станкам Shantui SD16, поэтому можно быстро запастись аналогичными деталями и сократить время простоя станка.
