Отечественный гусеничный бульдозер ДСТ-УРАЛ ТМ 10 и его модификации
Бульдозер ТМ10.10 ГСТ10 на основе базового трактора ТМ10.00 ГСТ10 оборудован неповоротным полусферическим отвалом с гидроперекосом, жестким прицепным устройством (ЖПУ).
Бульдозер ТМ10.10 ГСТ10 оснащен двигателем ЯМЗ–236 (180 л. с). Шесть опорных катков смонтированы попарно на гусеничной тележке с помощью К-образных кареток, колебательные движения которых амортизируются резиновыми подушками.
Бульдозер оснащен гидростатической трансмиссией. Гидростатическая трансмиссия (ГСТ) состоит из гидронасоса и двух гидромоторов, которые вращают планетарные бортовые редукторы. Использование ГСТ позволяет плавно и бесступенчато изменять скорость и тягу бульдозера в зависимости от условий работы, а также повысить надежность.
В стандартную комплектацию бульдозера входят: четыре передних и два задних фонаря, воздухоочиститель сухого типа с удалителем пыли и индикатором запыленности, передний тяговой крюк, огнетушитель, аптечка, комплект инструмента, нагнетающий вентилятор, фильтр-сепаратор для топлива, бронирование днища.
Устройство и технические характеристики
Бульдозер ТМ 10 ГСТ20 имеет богатую базовую комплектацию. Передняя и задняя части транспорта оборудованы фонарями, позволяющими оператору управлять машиной в любое время суток. Высокая надежность корпуса за счет бронированного днища является гарантией безопасной эксплуатации на неровном грунте.
Основная область использования бульдозерного транспорта – копание, рыхление и транспортировка грунта на небольшие расстояния.
Другие области применения технологии:
- выравнивание поверхностей, промышленных и строительных площадок;
- уборка снега и вывоз крупного мусора;
- выкорчевать пни;
- рыть канавы и ямы.
Бульдозер ТМ10 активно используется работниками лесного и горного хозяйства, дорожными и сельскохозяйственными предприятиями.
Семейство ТМ 10.11 выпускается в нескольких модификациях (ТМ 10.11 ГСТ15, ТМ 10.11 Э и др.). В зависимости от сферы деятельности, типа навесного оборудования, компонентов конструкции и двигателя различают несколько модификаций машины.
Технические характеристики и транспортные отличия серии ТМ 10:
- долгий срок службы, надежная конструкция;
- объем двигателя – 14,9 л;
- 8 цилиндров;
- разнообразие моделей и возможность подобрать дополнительное оборудование под свои нужды;
- наличие турбонаддува, непосредственный впрыск топлива;
- жидкостная система охлаждения;
- управление и контроль всех функций с помощью 2-х джойстиков;
- снижение объемов вредных выбросов в окружающую среду;
- гидростатическая трансмиссия – залог комфортной эксплуатации;
- повышенная жесткость конструкции;
- 3-точечная подвеска;
- гидравлический механизм регулировки натяжения гусеничной цепи;
- мКПП, 12-ступенчатая коробка передач;
- тормоза сухого трения ленточного типа.
Производитель оснастил кабину удобным креслом и системой управления. Пониженный уровень шума и вибрации способствует гораздо более комфортной работе оператора.
Основные неисправности и ремонт
Бульдозер ТМ 10 имеет несколько видов неисправностей. Неисправности ходовой части можно распознать по нагреву катков и направляющих колес. Смазка, замена манжет или роликов поможет исправить ситуацию. Гидравлическая система выходит из строя по нескольким причинам:
- Отсутствие масла, забитые фильтры в гидронасосе, неисправности в механизме управления движением. Симптомы — отсутствие реакции на перемещение элементов рычага управления и перемещение оборудования вперед-назад. Решить проблему поможет замена изношенных деталей или обращение в сервисный центр.
- Низкая скорость транспортировки бульдозера может быть вызвана изношенным гидромотором или насосом, неисправной системой управления движением, повышенной температурой масла в баке или использованием расходных материалов, не соответствующих спецификациям производителя.
- повышенный шум свидетельствует о недостаточном количестве масла, износе и засорении фильтров, наличии пережатых и заклинивших частей гидролиний.
Еще одна большая группа ошибок связана с аккумулятором:
- Быстрый разряд свидетельствует об отсутствии контакта с генератором или износе блока. Необходимо проверить наличие зарядного тока или заменить аккумулятор.
- Сульфатация пластин происходит при длительном движении транспорта при низком уровне электролита или из-за присутствия в нем посторонних веществ. Ремонт включает в себя замену жидкости, замену аккумулятора или его зарядку.
Наличие схемы устройства со спецоборудованием с обозначением всех узлов и систем позволяет самостоятельно проводить несложные манипуляции по ремонту. В остальных случаях лучше доверить работу специалистам.
Трактор Т 10 технические характеристики
Модель применяется в промышленных целях, может функционировать в разнообразных климатических условиях и имеет усовершенствованную конструкцию. Гусеничный минитрактор Т 10 выполняет самую разную работу, в том числе и погрузку-разгрузку, используется для строительства, обработки участков.
Технические характеристики:
Все запчасти трактора находятся в свободном доступе, благодаря чему можно производить его ремонт самостоятельно.
Агрегат Т 10 уже не выпускается, но остается одним из самых популярных. Благодаря усиленной ходовой и возможности докомплектации навесным оборудованием, трактор хорошо подходит для любых работ.
Устройство и особенности эксплуатации
Бульдозер ТМ 10.11 был основан на конструкции трактора ТМ 10.00, поэтому во многих элементах эти машины схожи. Сварная несущая рама отличается повышенной жесткостью. Он способен выдерживать большие нагрузки, что позволяет использовать технику в самых тяжелых условиях. Ходовая часть основана на трехточечной жесткой подвеске с листовыми рессорами или выравнивающей балкой (в зависимости от версии). Опорные катки установлены на К-образных каретках, где качательные движения амортизируются полиуретановыми подушками. Каретки установлены на каретке, жестко прикрепленной к раме. Особенностью шасси является микродемпфирование, которое обеспечивается 3-мя высокопрочными резиновыми подушками и делает работу на машине более комфортной.
Трак состоит из 42 башмаков шириной 500 мм. Натяжение гусениц регулируется гидравлическим механизмом. Ходовая часть включает по 2 опорных катка и по 6 опорных катков с каждой стороны, которые смазываются в течение всего периода эксплуатации.
TM 10.11 предлагается с несколькими вариантами перевода. Базовые версии комплектуются механическими коробками передач с 12-ступенчатыми коробками передач (8 вперед, 4 назад). Управление в данном случае гидросерв. Такая передача проста и надежна. В качестве тормозной системы используются ленточные тормоза сухого трения.
Последние модификации ТМ 10.11 оснащены гидростатической трансмиссией BOSCH-REXROTH производства Германии. Характеризуется повышенным сроком службы, плавным ходом и бесступенчатым переключением. Коробка передач выполнена на базе пары гидронасос-гидромотор, управление электрогидравлическое. Отдельные элементы и бортовые передачи производятся в Германии/Италии, что положительно сказывается на надежности коробки передач. Гидравлическая тормозная система работает на базе закрытых многодисковых муфт.
Гидравлическая система представляет собой отдельный узел. Используется тандемный насос НШ-100/50А-3Л производительностью 180 л/мин. Предельное давление в системе 18 МПа. В системе фильтрации используется двойная очистка: на всасывании после гидронасоса (напорный элемент) и на сливе (полнопоточный фильтр).
Оборудование, используемое с бульдозером ТМ 10.11, представлено следующими агрегатами:
- полусферический отвал типа Е (базовая комплектация);
- прямое поворотное лезвие;
- однозубый рыхлитель типа Н;
- трехзубый рыхлитель.
ДСТ УРАЛ для модели ТМ 10.11 создал специальную шестигранную кабину с бронированной крышей и двойными окнами, которая одновременно обеспечивает отличный обзор и защиту водителя. Приточная вентиляция, дополненная воздушным фильтром, и обогреватель способствуют повышению комфорта работы. Сама кабина подрессоренная, поэтому вибрации в салоне при любых условиях остаются минимальными. Кроме того, предлагаются системы защиты ROPS/FOPS, повышающие безопасность в случае падения посторонних предметов на крышу или опрокидывания техники.
Кабина отвечает современным требованиям, просторный салон с удобным сиденьем с регулировкой по весу и росту снижает утомляемость водителя при работе. Защита днища и шлангов гидравлического контура предохраняет от случайного повреждения. В качестве опций доступны кондиционер, внешний аккумуляторный отсек, аварийный люк на крыше, фонарь-рыхлитель, антивандальная система и дополнительный отопитель.
Управление движением осуществляется с помощью 4-х позиционного джойстика, работа с навесным оборудованием управляется точно так же. Такой механизм позволяет оператору без опыта эффективно управлять машиной.
Обслуживание модели ТМ 10.11 упрощается за счет следующих решений:
- сегментированное ведущее колесо, снижает объем работ, связанных с обслуживанием;
- визуальный индикатор гидробака;
- открытая версия главной передачи;
- специальные напорные фильтры;
- широкие боковые двери в моторный отсек.
Двигатель
Трансмиссия бульдозера ТМ-10
Муфта сцепления постоянно замкнутая, сухого трения, гидросервированная. Коробка передач четырехвальная с шестернями постоянного зацепления, обеспечивает восемь скоростей вперед и четыре – назад.
Передача | вперед | назад | |||
норм. диапазон | ускор. диапазон | скорость, км/ч | |||
скорость, км/ч | тяговое усилие, кН | скорость, км/ч | тяговое усилие, кН | ||
I | 2,58 | 142 | 3,07 | 122 | 3,01 |
II | 3,57 | 103 | 4,25 | 85 | 4,18 |
III | 5,20 | 67 | 6,20 | 54 | 6,06 |
IV | 8,70 | 35 | 10,40 | 27 | 10,20 |
Несущая система бульдозера ТМ-10
Рамная, сварная. Необходимая жесткость обеспечивается пространственной конструкцией корпуса бортовых фрикционов, к которому приварены лонжероны коробчатого сечения, бампером и коробкой балансирной балки, приваренных к лонжеронам. Рама болотоходной модификации имеет удлиненные лонжероны.
Ходовая система бульдозера ТМ-10
Количество опорных катков с каждой стороны | 6 (индекс 0)5 (индекс 1)7 (индекс 2) |
Количество поддерживающих катков с каждой стороны | 21 (индекс 3) |
Механизм натяжения | гидравлический |
Ширина башмака гусеницы, мм | 500690900 (болотоходный)460 (облегченный, индекс 3) |
Шаг, мм | 203 |
Высота грунтозацепа, мм | 65 |
Удельное давление на грунт, МПа | 0,076 |
Электрооборудование бульдозера ТМ-10
Номинальное напряжение, В 24 Генератор переменного тока 966.3701 Мощностью 1 кВт, с выпрямителем и электронным регулятором напряжения аккумуляторные батареи6СТ-182ЭМС, шт. 2 Стартер 251.3708, мощность,кВт 8,2
Кабина бульдозера ТМ-10
Каркасная, установленна на виброизолированной платформе, имеет современный дизайн. Большая площадь остекления, удобное расположение органов управления, подрессоренное, регулируемое по весу и росту оператора, сиденье, отопитель калориферного типа, солнцезащитные шторки и др. обеспечивают повышенную комфортность при работе.На изготовленной в травмобезопасном исполнении панели приборов установлены указатели и сигнализаторы, позволяющие оператору контролировать работу всех основных систем трактора. Защитный каркас кабины (ROPS-FOPS) защищает оператора при опрокидывании и от падающих предметов. По заказу потребителя может быть оснащена кондиционером.
Гидравлическая система бульдозера ТМ-10
Раздельно-агрегатная гидравлическая система с насосом шестеренного типа. Конфигурация гидросистемы в зависимости от устанавливаемого навесного оборудования. Основной гидронасос шестеренного типа НШ-100 установлен на двигатель и приводится от его шестерен распределения. Полнопоточный фильтр с фильтрующими элементами Реготмас имеет тонкость очистки 25 мкм и установлен на трассе слива. Гидрораспределитель Р160, трехзолотниковый, трехпозиционный. Номинальное давление в системе, МПа 16 Давление настройки предохранительного клапана, МПа 18 – 20
Заправочные емкости бульдозера тм-10
Топливный бак, л 300 Система охлаждения, л 60 Система смазки двигателя, л 32 Коробка передач и задний мост, л гидромеханической трансмиссии 90механической трансмиссии 50Бортовой редуктор (каждый), л 12 Гидравлическая система, л 100
Габаритные размеры бульдозера тм-10

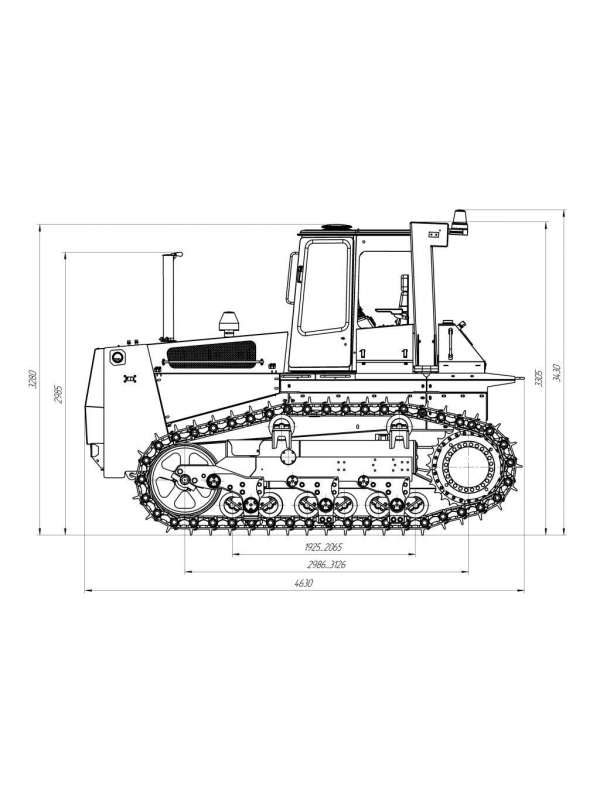

Габаритные размеры тракторов ТМ-10 всех модификаций и комплектаций укладываются в железнодорожный габарит.Базовая модель имеет габариты, мм:Длина, мм 4210 Ширина, мм 2480 Высота, мм 3250 Колея, мм 1880 База, мм 2880 Колея тракторов болотоходных модификаций – 2280 мм. Ширина – 3230 мм.База тракторов с гусеничными тележками:пятикатковыми – 2517 ммсемикатковыми – 3225 мм. Масса серийных моделей тракторов семейства ТМ-10 находится в диапазоне 14100 – 16760 кг.
Бульдозер ТМ 10 купить с завода ДСТ Урал по низкой цене
→ Техника в наличии → Бульдозеры → Бульдозер ТМ 10.10
В лизинг от 112576 руб. в месяц
Получить подробный расчёт покупки в лизинг Основные параметры Тип трансмиссии МеханическаяТип отвала ПолусферическийДвигатель ЯМЗ 238 М2-2 (240 л. с.)
Новая модель бульдозера является представителем спецтехники, созданной на базе модели трактора ТМ 10
Область использования бульдозера ТМ 10.10
Основное предназначение трактора заключается в выполнении работ по разработке 1 и 3 категории грунтов, которые не поддаются предварительному рыхлению. Кроме этого техника довольно успешно используется при работах со скальными и мерзлыми грунтами
Немаловажное значение также имеет большой температурный диапазон рабочих температур бульдозера, величина которого достигает +40-50 градусов
Технические характеристики бульдозера ТМ 10
Если вы купите новый бульдозер ТМ 10.10, вы можете также заказать установку дополнительного оборудования: фонарь, предназначенный для рыхления; оборудование для отделения влаги из топлива и пр.
Модификации бульдозера Б10М
На данный момент распространены всего две модификации рассматриваемого бульдозера. Одна является стандартной, вторая же применяется в условиях повышенной влажности, на болотах. Отличаются они не только внешним видом, но и компоновкой и ходовой частью. Маркируются данные модели следующим образом:
Б10М.0111-1Е имеет следующие рабочие характеристики:
Базовая модификация — Б10М.0111-1Е
Болотная модификация имеет некоторые существенные отличия, которые касаются в первую очередь компоновки.
Модель Б10МБ.0121-2В4 имеет следующие особенности:
Визуально модификации Б10М друг от друга отличаются только лишь наличием навесного оборудования, входящего в базовую комплектацию. Обычня модель Б10МБ.0121-2В4 выглядит следующим образом:
Болотная модификация — Б10МБ.0121-2В4
Чуть более редко встречаются модели Б10М2 и Б10М.6100. Модель Б10М2 имеет следующие отличительные черты:
Б10М2 выглядит следующим образом:
Отличительной особенностью бульдозера Б10М.6100 является использование уникальной шестигранной кабиной. Именно это является главным его достоинством. Так как подобного типа форма позволяет максимально увеличить круговой обзор водителя. Также к особенностям стоит отнести:
Бульдозер Б10М.6100 выглядит следующим образом:
Нередко можно встретить в продаже модели Б10ПМБ.0121-1В4 и Б10ПМ.0101-ЕН. Первый используется для выполнения различных задач на болотистой местности. Второй же специально сконструирован для выполнения задач на полигонах.
Также при необходимости через специальных торговых представителей возможно будет заказать различные компоновки данного типа техники. Можно будет выбрать тип устанавливаемой кабины, системы её отопления.
Особое внимание при выборе следует уделить количеству опорных катков. От этого напрямую зависит проходимость конкретной модели
ОПИСАНИЕ И НАЗНАЧЕНИЕ
Модель ТМ 10.11 ГСТ10 представляет линейку легких бульдозеров от завода ДСТ УРАЛ (г. Челябинск). Машина создана на основе стандартного трактора ТМ10.00 ГСТ10, дополненного рыхлительным устройством и отвалом. Техника комплектуется надежными элементами, а общий ресурс эксплуатации до первого капитального ремонта составляет 15000 моточасов. Многие элементы ТМ 10.11 ГСТ10 взаимозаменяемы с элементами других отечественных бульдозеров (ДСТ УРАЛ, ЧЗТ), что сокращает длительность простоя, вызванного поломками и неисправностями. Для техники предусмотрена возможность установки различных типов оборудования. За счет этого модель становится универсальной и может быть задействована в различных направлениях. Наиболее эффективно ТМ 10.11 ГСТ10 справляется с разработкой и транспортировкой грунта и материалов на расстояние 100-150 м. Также бульдозер используется при строительстве и ремонте дорог, подготовке территории под застройку, закапывании ям, траншей и карьеров, уборке камней, сносе небольших деревьев. Низкие эксплуатационные затраты и высокая производительность позволяют ТМ 10.11 ГСТ10 находиться в лидерах по уровню рентабельности.
