Бульдозер ДЗ 27
Бульдозер ДЗ 27 представляет собой землеройную машину с неповоротным отвалом, созданную на базе трактора Т 130 и предназначенную для выполнения множества операций. Техника может работать в различных климатических зонах, в том числе при минусовых температурах.
В настоящее время производство модели завершено. Официальной продаже бульдозеров ДЗ 27 занимается ярославский завод «Стройтехника», получивших права на данную технику. Компания реализует машины после полного капитального ремонта (при продаже выдается паспорт на модель ЯРБ-170). Модель имеет сертификат соответствия РФ. При этом завод предоставляет на бульдозер гарантию в течение 9 месяцев или 900 часов эксплуатации.
Бульдозер ДЗ 27 – специальная техника, основная функция которой заключается в срезании и перемещении грунта 1-3 категории на расстояние 60-300 метров. Рабочим органом машины является неповоротный отвал.
Модель ДЗ 27 используется в следующих областях:
- добыча полезных ископаемых;
- проведение дорожных и строительно-ремонтных работ;
- работы на карьерах и в зонах со значительными неровностями;
- строительство различных сооружений, объектов недвижимости и каналов;
- разработка россыпей, навалов, насыпей;
- рекультивация;
- различные работы в сельском хозяйстве.
В редких случаях машина применяется как толкач в составе прицепных или самоходных скреперов.
Броня[]
В основе Т-800 — каркас из титанового сплава, предположительно, сплав титана с ванадием, молибденом и алюминием (ВТ14/ВТ22/ВТ23), в общих чертах имитирующий скелет человека. Каркас неуязвим для стрелкового оружия (учитывая что он сделан из титанового сплава, то должен быть уязвим против стрелкового противотанкового оружия) хотя может быть уничтожен нитроглицериновыми шашками. Так, в фильме “Терминатор” он выдержал 11 выстрелов из дробовика Кайла Риза, +1 в глаз, +1 в руку; взрыв у машины, аварию, расстрел из дробовика в погоне, аварию, расстрел в полицейском участке, столкновение с автопоездом, взрыв бензовоза, огонь. В фильме “Терминатор 2: Судный день” выдержал драки с Т-1000, расстрел полицией, а также был пробит насквозь стальной арматурой Т-1000. В фильме “Терминатор: Да придёт спаситель” Т-800 выдержал три выстрела из гранатомета Джона Коннора, несколько десятков выстрелов из огнестрельного оружия, падение на него нескольких тонн расплавленного метала (то, чего не выдержали Т-800 и Т-1000 в Т2), драку с Маркусом Райтом. В фильме “Терминатор: Генезис” рука Т-800 выдержала кислотный душ, который не смог выдержать Т-1000.
Аналоги и цены
Как было сказано выше, у Т-800 просто нет конкурентов в Европе. Единственным аналогом можно назвать японский тяжеловес Komatsu D575A. Он также был прекращен. В 2009 году производство полностью прекращено. Но сейчас еще можно найти хорошие модели, но только б/у. Масса «японца» — 152,6 тонны. Мощность двигателя варьируется в зависимости от версии, но средней можно считать 1000 л.с. Такая машина работает в крупных карьерах, куда ее доставляют.
Новый Т-800 можно приобрести в среднем за 6 000 000 рублей. На вторичном рынке стоимость моделей варьируется от 2 000 000 до 4 000 000 рублей. Цена напрямую зависит от состояния и года выпуска экскаватора.

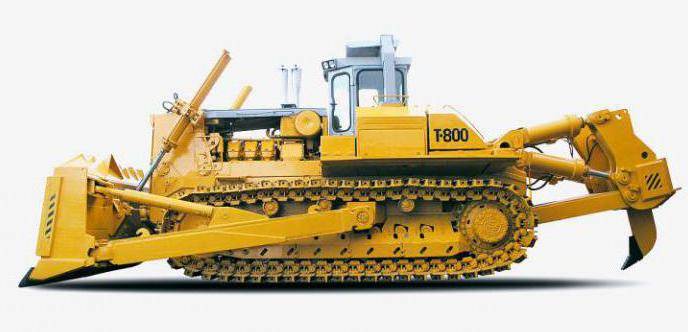

Устройство бульдозера «Т-800»
Специально для данной модели бульдозера была разработана модернизированная рама, а эластичная подвеска ходовой части, с измененной для удобства ремонта заделкой торсионов, обеспечивает максимальную плавность хода и стабильно высокие рабочие скорости
«Т-800» комплектуется гидромеханической трансмиссией, включающей в себя карданную передачу, 3-колесный одноступенчатый гидротрансформатор и модуль, состоящий из поворота, 3-вальной коробки передач, конического редуктора и остановочных тормозов.
Коробка передач на бульдозере обеспечивает 2 передачи заднего и 4 передачи переднего хода. Благодаря тому, что дисковые фрикционы механизмов поворота, коробки передач и остановочные тормоза техники функционируют в масле, регулировка им не требуется.
Управление поворотом в Т-800 осуществляется посредством двух рычагов, находящихся на пульте управления. Включить педали при работающем двигателе можно путем нажатия на педаль остановочных тормозов. Также в бульдозере имеется автоматическое торможение при резкой остановке мотора.
Шоумен Сергей Стиллавин, прибывший на ЧТЗ для съёмок тест-драйва танка «Т-34», не отказал себе в удовольствии вскарабкаться на бульдозер «Т-800».
Т-800 укомплектован торсионной упругой подвеской, дополненной индивидуальным подрессориванием каждого из опорных катков. Благодаря установке в модели гусениц со смазкой, относящихся к закрытому типу (башмаки (траки) гусениц имеют шарниры закрытого типа), срок службы данного элемента существенно увеличивается.
Применение упругой эластичной подвески катков с демпфирующими элементами и покачиванием гусеничных тележек призвано обеспечить уменьшение значений ударных нагрузок на раму трактора и на трансмиссию хода при работе с бульдозерно-рыхлительным оборудованием на скальных и мёрзлых грунтах. Кроме того, упругие подвески катков позволяют увеличить поверхность контакта гусеницы с грунтом при езде по неровной поверхности, что, в свою очередь, обеспечивает повышение тяговых характеристик тяжёлых машин марки «Т-800».
В бульдозере имеется раздельно-агрегатная, 2-каскадная гидросистема с насосами шестеренчатого типа. При нейтральном расположении рычага управления они разгружены навесным оборудованием. «Т-800» имеет раздельные регуляторы-селекторы для бульдозерного и рыхлительного оборудования. Полнопоточный фильтр установлен на сливном трубопроводе в гидробаке.
Объём технологических ёмкостей «Т-800»: топливный бак – 2050 литров; система охлаждения – 383 литра; система смазки двигателя – 225 литров; коробка передач и задний мост – 200 литров.
В состав электрооборудования бульдозера «Т-800» входят четыре аккумуляторные батареи, генератор мощностью 3,5 кВт. Мощность электрооборудования номинальная – 17 Вольт.
Назначение, устройство и особенности бульдозера т 800
Основным назначением бульдозера является его использование в горнодобывающих отраслях промышленности при разработке и добыче открытым способом месторождений различных видов полезных ископаемых, особенно когда при этом невозможно или нерентабельно применение буровзрывных работ. Также он может применяться в строительстве для проведения планировочных работ на особо твердых или мерзлых грунтах, разломах скальных пород и в других особых случаях, когда необходимо в кратчайшие сроки осуществить большие объемы различных землеройных работ .
Бульдозер т 800 представляет собой гусеничный промышленный трактор 75 тягового класса, на котором установлено навесное бульдозерно-рыхлительное оборудование в виде переднего неповоротного полусферического отвала и заднего однозубого рыхлителя на гидроподвеске.
На бульдозере применяется дизельный силовой агрегат от карьерного сверхтяжелого грузового автомобиля «БелАЗ» с газотурбинным наддувом и специальным устройством принудительного охлаждения наддувочного воздуха.
Трансмиссия трактора гидромеханическая с четырехступенчатой реверсивной коробкой передач, обеспечивающей четыре скорости для движения вперед и две для заднего хода. Предусмотрена автоматическая система аварийного торможения при внезапной остановке работы двигателя.
Ходовая часть трактора выполнена на основе упругой торсионной подвески, имеющей отдельное подрессоривание каждого опорного катка. Башмаки (траки) гусениц имеют шарниры закрытого типа, не нуждающиеся в дополнительном техническом обслуживании на протяжении всего срока эксплуатации.
Цельнометаллическая двухместная водительская кабина установлена на шасси трактора с помощью резиновых амортизаторов, снижающих толчки и вибрации при работе. ТОП игровые порталы Украины показывают, что в текущий момент Elslots Занимает фаворитные позиции. Онлайн казино веселит пользователей бонусами, промокодами что позволяет выигрывать в разы больше. Двойное остекление и внутренняя обшивка кабины обеспечивают хорошую шумо- и теплоизоляцию, позволяющую эксплуатировать бульдозер при любых самых суровых климатических условиях.
Управление навесным бульдозерным отвалом и рыхлителем осуществляется оператором из водительской кабины с помощью гидросистемы, включающей два гидроцилиндра для поднимания и опускания отвала, один – для изменения угла его перекоса и еще пять для управления работой рыхлителя.
Бульдозер т 800 в дополнительной комплектации может иметь:
- автономный кондиционер и/или отопитель водительской кабины;
- предпусковой подогреватель двигателя;
- дополнительный усиленный защитный каркас кабины водителя;
- дополнительные защитные щитки бортовых редукторов и ходовой части.
Аналоги и цены
Как говорилось ранее, конкурентов у Т-800 на просторах Европы просто не существует. Единственным аналогом можно назвать японский тяжеловес «Komatsu D575A». Он также уже снят с производства. В 2009 году выпуск полностью прекратился. Но сейчас всё ещё можно найти хорошие модели, но только бывшие в использовании. Масса «японца» составляет 152,6 тонны. Мощность двигателя разнится от версии, но за средний показатель можно считать 1000 л.с. Работает такая машина на огромных карьерах, куда её доставляют.
Новый Т-800 можно приобрести в среднем за 6 000 000 рублей. На вторичном рынке стоимость моделей разнится от 2 000 000 до 4 000 000 рублей. Цена напрямую зависит от состояния и года выпуска бульдозера.
Технические характеристики
Технические характеристики этой модели просто поражают. Каждая деталь идеально подходит для того, чтобы стать частью гигантского «организма» и придать ему необходимую силу. Самые основные данные представлены ниже.
| Блок питания | 6ДМ-21Т |
| Объем бака | 2050л |
| Специальные вложения | Невращающееся полусферическое лезвие |
| Тип рыхлителя | Простая канавка, угол от 37º до 62º |
| Скорость вперед | 10,6 км/ч |
| Обратная скорость | 14 км/ч |
| Давление жидкости в гидравлической системе | 17МПа |
| Расстояние между осями | 6,22 метра |
| Ширина и количество дорожек | 70 или 85 см, 47 штук на дорожку |
| Эксплуатационная масса | 76,5 тонн (с рыхлителем — 106 тонн) |

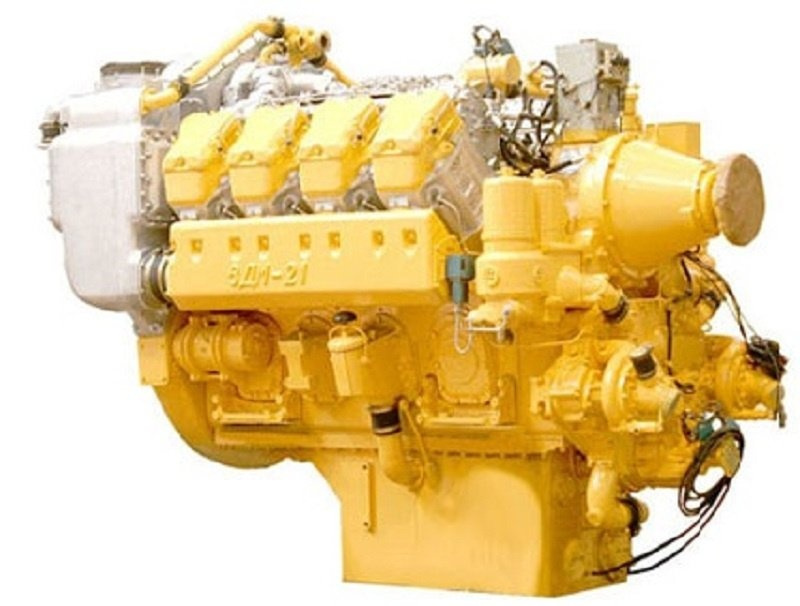

Двигатель сверхбульдозера
В качестве силового агрегата техника оснащена 4-цилиндровым шестицилиндровым двигателем 6ДМ-21Т с наддувным промежуточным охладителем и газовой турбиной. В диаметре один цилиндр 21 см. Мощность двигателя экскаватора 820 л.с. Имеет непосредственный впрыск топлива. Система смазки двигателя специальная принудительная, с сухим картером.
Такой двигатель производился на Уральском турбинном заводе, который находится в Екатеринбурге. С 1976 по 2004 год он назывался Турбодвигательный завод. Интересно, что такими же двигателями оснащались легендарные сверхтяжелые самосвалы БелАЗ.
Топливная система
Для обеспечения непрерывной работы в технике установлен большой топливный бак общим объемом 2050 литров. Благодаря четкой конструкции, созданной талантливыми инженерами ЧТЗ, топливо равномерно распределяется между основными частями. Так, система охлаждения потребляет 383 литра, система смазки двигателя — 225 литров, а коробка передач и задний мост — по 200 литров.
Трансмиссия
Оборудование оснащено гидромеханической трансмиссией. КП — планетарного типа, три оси. Предусмотрена возможность изменения четырех передних и двух задних скоростей.
Гидротрансформатор трехколесный, одноступенчатый. В дополнение к основному коническому редуктору существуют также интегрированные редукторы с 2-мя ступенями. Все детали коробки передач, тормозной системы и рулевого управления покрыты маслом. Это предотвращает их поломку и защищает от перегрева.
Гидравлика
Т-800 имеет раздельную агрегатную гидросистему с двумя каскадами и шестеренчатыми насосами. При нейтральном положении рычага сброса спецтехника эффективно управляется. Трактор имеет отдельные органы управления для каждого типа навесного оборудования. Полнопоточный фильтр находится в баке в сливной трубе.
Ходовая часть
Для обеспечения движения и работы многотонного экскаватора установлена торсионная упругая подвеска. Каждое из опорных катков имеет дополнительную подвеску. Модель предусматривает использование траков закрытого типа со смазкой. Другими словами, туфли соединяются петлями закрытого типа. Это нововведение обеспечивает долгий срок службы агрегата.
Применение упругой рессорной подвески катков с амортизирующей и наклоняющей частями гусеничных тележек позволяет снизить нагрузку на рамную конструкцию и трансмиссию при работе на каменистых и твердых покрытиях. Кроме того, такие ролики обеспечивают большую площадь контакта с поверхностью при движении. Такая конструкция позволяет добавить экскаватору тяговое усилие.
Электрика
Все электронные устройства в системе трактора питаются от 4 аккумуляторов. Мощность генератора 3,5 кВт. Номинальное напряжение электрооборудования 17 вольт.
Сфера применения
Области применения такой машины весьма специфичны. Их не так много, но каждый из них требует максимального вложения энергии и производительности. При добыче полезных ископаемых открытым способом в скальных и мерзлых грунтах такой агрегат просто необходим. Благодаря своей мощности он способен открывать даже самые сложные участки. Он приспособлен для работы даже в самых экстремальных погодных условиях.
увеличить функциональность машины помогают 2 типа гусениц: специальные 6-тонные гусеницы для скальных работ и 8-тонные гусеницы для грунта. Эта техника способна снизить давление на грунт до 91,4 МПа.
Трактор Т 800
Трактор Т 800 – сверхтяжелая машина, трудится совместно с бульдозерно-рыхлительным агрегатом. Выпуск наладили в Челябинске на заводе по выпуску тракторных механизмов, начался выпуск в 1983 году. Изделию дали второе обозначение – агрегат Т-75.01. Бульдозер выпущен в больших габаритах и с самым большим показателем производительности в мире, ни один агрегат не дотягивает по параметрам трудовой производительности до уровня Т800.
Бульдозер Т 800 эксплуатируется как агрегат для проведения дорожного строительства, разработки, обработки грунтовых пород. Благодаря своим физическим возможностям, трактор без труда может вскрыть промерзший грунт, своими инструментами он рушит скальные породы. Такие параметры полезны для горно-обогатительных предприятий с открытым процессом добывания ископаемых.
В северных областях с промерзшей почвой, Т 800 помогает строить трассы для прокладки нефтепровода или газопровода. На комбинатах по добыче золота, агрегат обрабатывает плотные тяжелые грунты, чем облегчает добычу драгоценного металла. Модель поставляется с двумя модификациями гусеничного хода: шеститонные гусеницы для работы на скальной породе, восьмитонные гусеницы для работы на суглинке.
Технические характеристики трактора Т 800
- Мотор шестицилиндрового типа, наименование 6ДМ-21Т.
- Габаритные данные: 7 945 х 4 185 х 4 775 мм.
- Общий вес бульдозера 106 000 кг.
- Масса бульдозерно-рыхлительного оборудования составляет 29 500 кг.
- Объем отвала бульдозера 26,2 м3.
- Максимальная тяговая сила 140 тонн.
- Давление гусеницы (размер 85 см) на грунт 0,158 МПа.
- Предельная скорость передвижения: 10,6 км в час двигаясь вперед, 14 км в час двигаясь назад.
- 47 башмаков в составе одной гусеницы.
- Показатель колесной базы 622 см.
Характеристики мотора 6ДМ-21Т
Выпуск мотора осуществляется на Уральском заводе дизель-моторных изделий. Четырехтактный мотор с жидкостным охлаждением поставляется с интеркулером, который охлаждает наддувочный воздух. Модель является шестицилиндровой, показатель диаметра каждого цилиндра равен 210 мм. Впрыск топлива происходит на прямую в камеру топливного сгорания. Модель 6ДМ-21Т, кроме модели Т 800, ставится на грузовики «БелАЗ». Объем двигателя равен 43,64 литра при рабочей мощности 820 л.с.
Обязательно почитайте:
Бульдозер Б10м
Водительская кабина
Металлический каркас кабины защищает персонал, который работает на бульдозере. Внутренний объем помещения 3,5 м3. Внутри есть два сидячих места – одно для водителя, второе – для его помощника. Каркас сделан с тепловой и звуковой изоляцией, предусмотрено двойное остекление. Кабина ставится на трактор через резиновые амортизационные изделия.
На каркасе бульдозера есть место, которое можно оборудовать и сделать ограждение, для обеспечения работы персонала вне кабины. На пульт управления установлены два рычажных механизма, которые обеспечивают поворот машины. В случае внезапного отключения двигателя, произойдет срабатывание автоматики, а трактор Т 800 остановится аварийным торможением.
Топливо
Бак для топлива сделан с расчетом объема по отношению к общей массе. Размер вливаемого топлива до полного заполнения – 2 050 литров. Горючее сжигается с расчетом 230 грамм на лошадиную силу в час работы. Это примерно 188…190 литров топлива за рабочий час.
Устройство, комплектация
Трансмиссия на бульдозере гидромеханическая. Ее состав: передача карданного типа, гидравлический трансформатор, трехвальная коробка передач, тормозная система остановочного типа, редуктор конической формы. Движение агрегата задается коробкой передач. Изготовителем предусмотрены 6 ступеней движения: 2 ступени для задней езды, 4 степени для езды вперед. Управлять углом разворота можно через рычажные приспособления на операторском пульте.
Включаются педали во время работы двигателя осуществляется, если нажать на педаль тормоза остановки. Трактор поставляется на упругой торсионной подвеске, к опорным каткам индивидуально подбираются рессоры. Закрытые гусеницы работают со смазочным материалом, который увеличивает их срок эксплуатации. Гидравлическая система включает в себя двухкаскадный набор насосов.
Если рычаг управления стоит в нейтральной точке, они разгружаются оборудованием навесного типа.
трактора Т 800 в работе доказывает, что это непревзойденный агрегат для выполняется сверхсложных задач по разрыхлению твердого грунта.
На выбор выставляется два набора гусениц для движения: шеститонные для передвижения по скальному грунту, восьмитонные для передвижения по суглинке.
Сфера применения свехтяжёлого бульдозера «Т-800»
«Т-800», он же «Т-75.01», характеризуется номинальной силой тяги в 75 тонн (и относится поэтому к 75-му тяговому классу!), а максимальной – в 140 тонн. Такая мощь применима для выполнения особенно энергоёмких работ значительного объёма. Везде, где важны высокая производительность и способность быстро справляться с серьёзными проблемами.
В том числе, это вскрышные работы в горно-рудной промышленности, земляные работы на постройке дорог и дорожных развязок, мелиоративных каналов, нефте- и газопроводов,особо крупных промышленных объектов. Подходит «Т-800» и для активного использования в разработках скальных и мёрзлых грунтов (при добыче полезных ископаемых открытым методом), в самых разных, в том числе экстремальных, климатических условиях.
Функциональность сверхтяжёлой машины призваны расширить два типа гусениц, применяемых на ней: шеститонные специальные – для скальных пород и восьмитонные –для почвы. Это позволяет уменьшить давление на грунт до 0,0914 Мпа (0,932 кгс/кв.см).
Бульдозер Т-800: от вечной мерзлоты до АЭС
Бульдозер Т-800 разрабатывался конструкторами Челябинского тракторного завода, в 1983г. началось серийное производство модели. Впервые мощь машины была продемонстрирована при сооружении Южно-Уральской АЭС, а при реконструкции Магнитки советский гигант сумел «утереть нос» своему японскому аналогу, за смену выполнив двухнедельный объем работ конкурента.
Благодаря двигателю мощностью в 820 «лошадок,» Т-800 может играючи рушить горные породы и резать почвы в вечной мерзлоте. Это делает машину незаменимой при разработке грунтов в открытых карьерах и добыче различных полезных ископаемых.
Бульдозеры-гиганты оказались незаменимыми помощниками:
- на горно-обогатительных предприятиях;
- прокладке газонефтепроводов в условиях вечной мерзлоты;
- при разработке в карьерах грунтов повышенной плотности;
- при добыче золота.
Функциональность машины в зависимости от вида грунта может быть изменена за счет установки двух типов гусениц – 8-тонных для глинистых грунтов и 6-тонных для горных пород.
Устройство
Специально для этой модели бульдозера была разработана модернизированная рама, а гибкая подвеска, модифицированная для легкого ремонта торсионов, обеспечивает максимальную плавность хода и стабильно высокую рабочую скорость.
Т-800″ оснащен гидромеханической трансмиссией, которая включает в себя карданную передачу, 3-колесный одноступенчатый гидротрансформатор и модуль, состоящий из рулевого механизма, 3-осного редуктора, конического редуктора и стоп-тормоза.
Коробка передач бульдозера имеет 2 передачи заднего хода и 4 передачи вперед. Регулировка не требуется, так как привод поворота, дисковое сцепление коробки передач и стояночный тормоз погружены в масло.
Управление Т-800 осуществляется с помощью двух рычагов на панели управления. Когда двигатель работает, вы включаете педаль, нажимая на педаль стоп-тормоза. Бульдозер также оснащен функцией автоматического торможения при внезапной остановке двигателя.
T-800 оснащен подвеской с торсионными пружинами и независимым шасси для каждого опорного катка. Срок службы этого элемента значительно увеличивается благодаря установке закрытых гусениц со смазкой (башмаки (гусеницы) шарнирно соединены и закрыты).
Применение упругой подвески с демпфирующими элементами и опорно-поворотными катками предназначено для снижения величины ударной нагрузки на раму трактора и трансмиссию ходового привода при работе бульдозера на скальных и мерзлых грунтах. Кроме того, упругая катковая подвеска позволяет увеличить поверхность контакта гусеничной машины с грунтом при движении по пересеченной местности, что в свою очередь повышает тяговые характеристики тяжелых машин марки «Т-800».
Бульдозер оснащен раздельной двухступенчатой гидравлической системой с шестеренчатым насосом. Они снимаются навесным оборудованием, когда рычаг управления находится в нейтральном положении». T-800 имеет отдельные селекторы управления для бульдозерного и траншеекопательного оборудования. Полнопоточный фильтр устанавливается на сливную линию гидравлического бака.
Объем технического бака T-800 составляет 2050 литров для топливного бака, 383 литра для системы охлаждения, 225 литров для системы смазки двигателя и 200 литров для трансмиссии и заднего моста.
Электрооборудование бульдозера Т-800 состоит из четырех аккумуляторов и генератора мощностью 3,5 кВт. Электрооборудование рассчитано на напряжение 17 вольт.
Кабина
Особого внимания заслуживает кабина бульдозера. Он рассчитан на два места и изготовлен из металла с тепло- и звукоизоляцией и двойным остеклением. Объем кабины составляет 3 кубических метра.
Она отделена от основной конструкции с помощью резиновых амортизаторов, что повышает уровень комфорта. Кабина также включает ограждение, установленное на стойке.
Управление
Управление осуществляется с помощью пары рычагов, расположенных на пульте дистанционного управления. Их можно активировать, нажав на педаль, которая является частью специального тормоза для остановки. Кроме того, бульдозеры этой марки имеют надежное автоматическое устройство, которое необходимо в случае внезапной остановки двигателя.
Описание навесного бульдозерно-рыхлительного оборудования
В передней части T-800 находится полусферический, гидравлически откидывающийся нож с изменяемым углом реза. Его ширина составляет 6 метров, а высота отвала — 2,60 метра. Вместимость отвала составляет 26,2 кубических метров. Максимальная глубина ковша на уровне земли составляет 80 см, а угол наклона отвала составляет 8 градусов.
Сзади расположен однозубый траншеекопатель с регулируемым наклоном и максимальной глубиной проникновения 80 см.
Назначение
Трактор Т-800 – полноразмерный бульдозер с повышенной грузоподъемностью. Техника приспособлена для землеройных мероприятий, а также широко используется в горно-руной промышленности, мелиоративной и дорожно-строительной деятельности. Помимо этого, возможности этой мощной модели по достоинству оценены в операциях, связанных с обработкой скальной и замерзшей почвы. Так, в данном случае машину можно использовать для добычи полезных ископаемых в различных климатических зонах. Модель превосходно адаптирована к низким температурам, и это позволяет ей бесперебойно работать в северных регионах России. Появление данного трактора связывают с возросшими потребностями Советского союза в сельском хозяйстве. Чтобы обеспечить стремительное развитие одной из главных и стратегически важных для СССР отраслей, понадобился трактор сверхтяжелого класса, который был бы способен функционировать в горном деле и строительстве, перевозить тяжелые бетонные объекты, обрабатывать за один раз большие объемы площадей и т. д.
