Китайские бульдозеры Shehwa и Dekai
- Подробности
- Опубликовано 27.11.2022 08:09
- Просмотров: 416
Представленные на сайте компании ООО «Специмпорт-ДВ» образцы специальной техники включают несколько моделей бульдозеров известных марок Shehwa и Dekai (Китай). Первые из них относятся к категории изделий, отличающихся повышенной мощностью и наличием гидравлического привода. Модели Dekai от производителя представлены двумя образцами тракторов, обозначаемыми как MD26 и MD32.
Обратите внимание: китайская спецтехника этих модификаций соответствует известным маркам SD26 и SD32 от фирмы Shantui. Основное назначение всех предлагаемых нами изделий – карьерные выработки и планировка местности при выполнении дорожных работ
Строительная площадка – еще одно место, где бульдозер широко используется при проведении операций самого различного вида
Основное назначение всех предлагаемых нами изделий – карьерные выработки и планировка местности при выполнении дорожных работ. Строительная площадка – еще одно место, где бульдозер широко используется при проведении операций самого различного вида.
Бульдозер Shehwa HBXG TY165
Китайский бульдозер Shehwa TY165 характеризуется эффективностью и долговечностью. Он принадлежит к 10 тяговому классу, быстро реагирует на действия оператора и оснащен стандартными рабочими органами. Съемный отвал упрощает транспортировку, гарантируя самостоятельное перемещение по дорогам. Существует несколько модификаций машин, модель 165-3 имеет улучшенные технические характеристики.
Применяется техника для производства земляных работ, она способна справиться с грунтами 4 категории. Кроме того, она транспортирует материалы с высокой производительностью работ. Используется бульдозер Shehwa TY165 при добыче полезных ископаемых, нефти, газа, золота, мелиорации, строительстве зданий, сооружений и путепроводов, в лесной отрасли.
Устройство и характеристики
Бульдозер Шехва предназначен для выполнения земляных работ, разработки грунтов 4 категории. Машина может перевозить материалы и грузы. Применяют машины при разработке нефти, газа, золота, в гидротехнических и строительных работах. Также технику применяют при прокладке коммуникаций и вырубке леса.
Качество сборки техники позволяет эксплуатировать ее долгое время. Дополнительное оборудование позволяет применять бульдозеры, как в жаркое время года, так и в мороз. Бульдозер имеет современный внешний вид, улучшенную форму отвала, сепаратор, усиленную опору радиатора, улучшенный трансформатор, электрическую регулировку подачи горючего. Машина обладает высокой продуктивностью. Агрегат имеет прямой отвал и рыхлитель.
- Сила тяги — 140 кН.
- Скорость вперед — 11,5 км/ч.
- Скорость назад — 13,9 км/ч.
- Давление на основание — 64 кН/м².
- Преодолевает уклон 30º.
- Вес — 18,95 т.
- Габариты: длина — 5447 мм, ширина — 3297 мм, высота — 3160 мм.
- Дорожный просвет равен 352,2 мм.
- Передняя колея составляет 1880 мм, задняя — 1880 мм.
- Радиус поворота — 4500 мм.
- Емкость топливного бака — 230 л.
- Расход топлива — 244 г/кВтч.
Новые модели имеют нагреватель фильтра, 3 стадии очистки воздуха, электрический насос для подкачки топлива, вертикальное расположение клапанов, систему жидкостного охлаждения.
Технические параметры двигателя:
- Объем двигателя — 9,7 л.
- Мощность — 131 кВт.
- Частота вращения — 1800 об./мин.
- Крутящий момент — 870 Нм.
Этот агрегат является бульдозером 3 поколения. Ходовую часть монтируют на сварную конструкцию, состоящую из стальных балок квадратного сечения. Главная балка имеет ребра жесткости. Подвеска представляет собой балансировочный груз с 3 узлами соединения. Это позволяет выдерживать большие нагрузки. Направляющая и катки имеют прочные бортовые редукторы. Опорная часть гусеницы имеет длину 2,57 м. Ширина гусеницы составляет 0,5 м.
Трансмиссия распределяет нагрузки на раму. Коробка передач имеет большие размеры, установлен гидропривод. Кабина имеет шестиугольную форму, обшита качественным теплоизоляционным материалом. Кресло водителя можно регулировать. В салоне панорамное остекление, есть вентилятор. Может быть установлена система безопасности ROPS, кондиционер, обогреватель, тент. Моторный отсек защищается створками.
Модель SD7

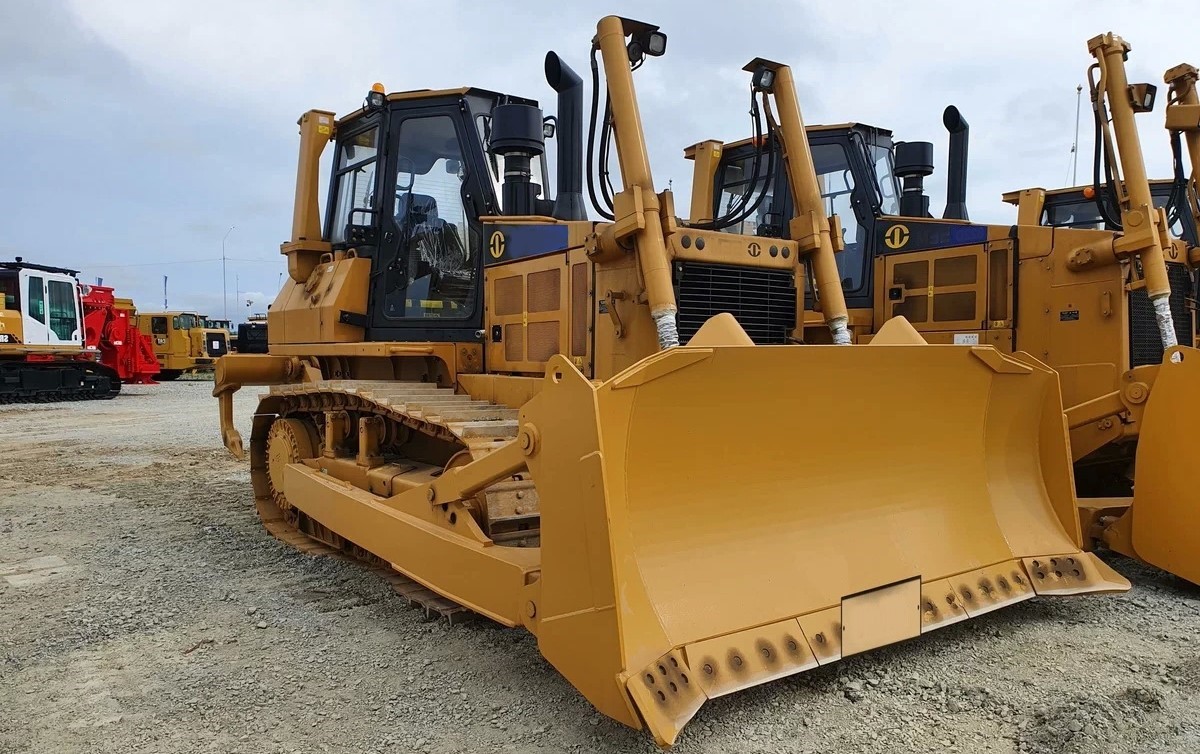

Бульдозер Shehwa SD7 изготавливают по проекту компании Caterpillar, устанавливается двигатель Caterpillar или Cummins. Машины имеют гусеничное шасси. Шарнирные соединения гусениц закрыты от внешней среды, что увеличивает срок эксплуатации бульдозера. Агрегат имеет современную комфортную кабину, оснащенную средствами безопасности ROPS. По заказу могут установить кондиционер. Сиденье водителя регулируется, управление осуществляется с помощью рукояток. Машины оснащаются рыхлителем (одностоечным или трехстоечным).
- Вес — 23800 кг.
- Вес риппера — 3900 кг.
- Давление на грунт — 71,9 кПа.
- Габариты: 7604х3823х3402 мм.
- Вместимость отвала — 13 м³.
- Размеры отвала — 1765х4172 мм.
- Максимальное заглубление риппера — 1150 мм.
- Высота подъема риппера — 830 мм.
- Скорость вперед — 10,9 км/ч.
- Скорость назад — 13,2 км/ч.
На машину установлен двигатель CAT. Мощность — 168 кВт. Емкость топливного бака составляет 450 л. Емкость системы охлаждения — 118 л. Объем гидробака — 100 л.
Модель TY165

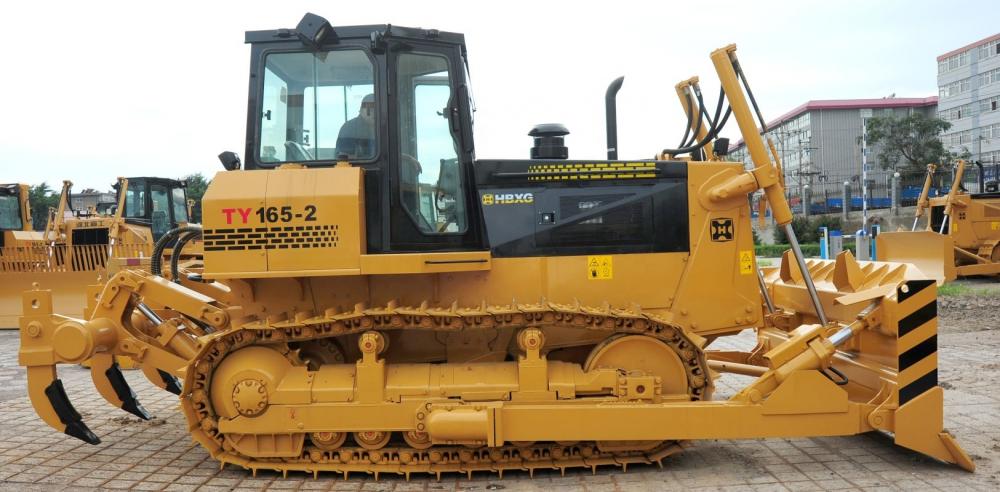

Бульдозер Shehwa TY165 2 относится к 10 тяговому классу и изготовлен по технологии компании Komatsu. Агрегат используется в горнодобывающей промышленности, на строительных объектах, в гидротехническом строительстве.
- Вес — 19400 кг.
- Тяговое усилие — 139,6 кН.
- Давление на грунт — 69,2 кПа.
- Ширина колеи — 1880 мм.
- Клиренс — 352,2 мм.
- Может работать под уклоном 30º.
- Объем отвала — 4,5 м³.
- Ширина отвала — 3297 мм.
- Заглубление отвала — 420 мм.
- Бульдозер гусеничный shehwa tys165 3 болотный имеет габариты 5236х3297х3160 мм.
- Размеры рыхлителя — 1580х2020 мм.
- Высота подъема рыхлителя — 510 мм.
- Заглубление рыхлителя — 550 мм.
- Ширина гусеницы — 500 мм.
- Мощность двигателя — 97 кВт.
- Скорость — 11,4 км/ч.

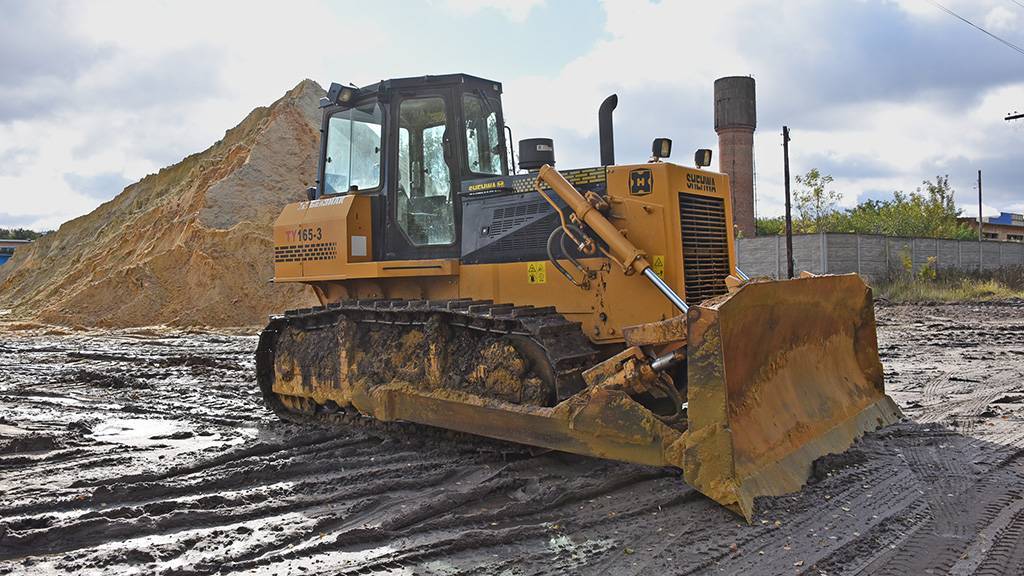

Модернизированной версией агрегата являются бульдозеры Shehwa TY165.3 . Были улучшены узлы и детали машины, кабина, рулевое управление, ходовая система, а также повысились мощность, маневренность, проходимость бульдозера. Новая модель приобрела популярность у пользователей в России и других странах.
Особенности и преимущества
Современные технические решения позволяют использовать машину на протяжении длительного времени. Это обусловлено соответствием качества деталей и сборки европейским и американским нормам. Надежность и большой ресурс позволяют увеличить межсервисные интервалы, а также срок службы ходовой части. Строительная техника соответствует российским нормам, дополнительное оснащение позволяет использовать ее как в жарком, так и в холодном климате.
Гусеничный бульдозер Shehwa TY165-3 является современной разработкой, прототипом для нее служит предыдущая версия — TY165-2. Тестирование машины продолжалось в течение 2 лет, поэтому производитель заявляет о высоких эксплуатационных параметрах и долговечности элементов. Массовый выпуск техники начался в 2014 году, до этого на протяжении 9 лет производилась предыдущая модель.
Шехва 165
Shehwa TY165-3 мало отличается по внешнему виду от прототипа, но его технические качества стали значительно выше. К отличительным чертам относятся:
- современный интерьер и экстерьер кабины;
- улучшенная форма рабочего органа;
- сепаратор и предварительный нагреватель для эксплуатации в северных районах;
- усиленная опора радиатора;
- надежный, эффективный и долговечный трансформатор;
- электрорегулировка скорости подачи топлива;
- улучшенный фильтр.
По сравнению с аналогами техника отличается более высокой продуктивностью. В стандартной сборке она комплектуется прямым отвалом с гидроперекосом, 3-стоечным рыхлителем и гидромеханической трансмиссией. В качестве опциональных элементов производитель предлагает отвал с возможностью поворота, утепленный чехол для капота и гидролебедку на 15 т.
Бульдозеры Shantui
Кроме уже упомянутых бульдозеров компания Shantui производит достаточно широкий ряд дорожно-строительной техники. Но наибольшее распространение получили именно бульдозеры, выпускаемые по технологиям мирового бренда Komatsu по стандарту контроля качества ISO 9001. То есть бульдозеры производятся по японским чертежам из полностью взаимозаменяемых деталей на 70% из импортных комплектующих. |
Кроме стандартного исполнения бульдозеры Shantui также можно приобрести в лесном, болотном, высокогорном, пустынном, для работы на угольных станциях и полигонах для захоронения отходов. То есть в зависимости от исполнения на бульдозер устанавливается соответствующий тип отвала: прямой, угловой, U-образный, болотный. Кабина же во всех комплектациях имеет шумовиброизоляцию, кондиционер, отопитель. |
Также дополнительно на бульдозеры устанавливаются: лицензионные двигатели либо Cummins либо Steyr (от 80 до 320лс), предпусковой подогреватель, боковая защита катков и двигателя, гусеницы для работы на грунтах с крайне малой несущей способностью с шириной 1100мм.
Модельный ряд же этих машин очень широк — эксплуатационная масса от 7 до 37 тонн!
Сами бульдозеры Shantui легко и быстро разбираются и ремонтируются благодаря блочной конструкции. Шестигранная кабина оснащена системой защиты ROPS/FOPS. А ремонт двигателя намного упростился с введением более высокого расположения капота в конструкцию машины. |
Характеристики бульдозера Shehwa
Что же касается технических характеристик, то бульдозеры Shehwa имеет неплохие эксплуатационные параметры и простую конструкцию, и не уступает таким моделям как Komatsu D65. Они, конечно же, уступают по параметрам своим прототипам, но при этом их стоимость гораздо ниже. Бульдозер Shehwa оборудован шестицилиндровым турбомотором в 220 лошадиных сил от Cummins. Также он имеет в своем арсенале бортовой редуктор с приводом на гидроуправлении и полужесткой подвеской. Основной ходовой частью бульдозера есть гусеницы улучшенного дизайна. Рама сварена из качественной легированной стали. Новая конструкция гусениц дает возможность бульдозеру работать в болотистых и труднопроходимых местах. При этом смазка, находящаяся в пазах пальцев, постоянно смазывает гусеницы, а башмаки чуть длиннее стандарта и имеют треугольную форму, что сильно уменьшает давление башмака на гусеницу и не дает ей скользить по грунту.
Технические характеристики
Особое внимание стоит уделить гидравлической системе, емкость которой равна 160 литров. Она сделана так, что практически не вредит окружающей среде и имеет пониженную потребность в топливе
В ее состав входит масляный насос, управляющие клапаны руля, тормоза и передачи. Стандартная комплектация данной спецтехники предполагает то, что бульдозер может оснащаться одним из трех отвалов:
- полусферическим отвалом;
- отвалом для углеразработок;
- прямым регулируемым отвалом.
Также машина может быть доукомплектована рыхлителями, монокрюком, набором ножей или специальной защитной кабиной. Бульдозер Shehwa HBXG SD8 очень похож на SD7, но по габаритам он больше и мощнее. Это позволяет использовать данную модель бульдозера при работах, требующих повышенной мощности, например, при проведении землеустроительных работ в условиях Крайнего Севера, в тайге, гранкарьерах и лесоповалах. Бульдозер Shehwa TY165 2 изготовлен по технологиям, разработанным японской компанией Komatsu в модели D65А. Его используют в тех местах, где эксплуатация иных бульдозеров невозможна.
Также как и в предыдущих моделях, TY 165 2 имеет блочное строение. Рабочий орган совмещен с управляющей системой и благодаря этому управлять этой техникой легко, кроме того эта конструкция бережет энергию. Катки опор гусениц соединены с рамой при помощи эластичных буферов.
Такая конструкция гусениц:
- уменьшает тряску при движении;
- повышает сцепляемую с грунтом площадь;
- уменьшает вероятность ремонта;
- увеличивает износоустойчивость гусениц.
Сфера использования
Бульдозер комплектуется шумо- и виброизолирующейся шестигранной кабиной, которая имеет эргономичный дизайн и продуманную систему управления. Все имеющиеся фильтры и индикаторы доступны для ремонта и легко меняются на новые. Все бульдозеры многофункциональны и подойдут для любой сферы производства, будь-то лесная, энергетическая, горная или нефтеперерабатывающая промышленность. Найдется спецтехнике и применение в дорожных и коммунальных работах, а также в гражданском строительстве и в военной сфере.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ HBXG Shehwa SD7
Габаритные размеры (базовая версия):
- длина (полусферический отвал, однозубый рыхлитель) – 7880 мм;
- ширина – 3823 мм;
- высота по кабине с защитной конструкцией – 3402 мм;
- длина опорной части гусеничной ленты – 2895 мм;
- ширина передней колеи – 1980 мм;
- ширина задней колеи – 1980 мм;
- дорожный просвет – 404 мм.
Размер базового башмака составляет 560 мм. Опционально предлагаются башмаки шириной 660 и 914 мм.
Штатным для бульдозера считается следующее оборудование:
- полусферический отвал с гидравлическим перекосом;
- одностоечный рыхлитель.
- прямой поворотный отвал с 3 фиксированными положениями (вправо, влево, прямо) без подрезных ножей;
- сферический поворотный отвал с увеличенной вместимостью без подрезных ножей. Предназначается для работ с грунтом малой плотности (шлак, уголь);
- болотный отвал;
- трехзубый рыхлитель;
- задний вытяжной механизм.
Параметры бульдозера с передним навесным оборудованием
- длина машины с отвалом – 7604/7880/7571/7190 мм;
- ширина отвала – 3823/4428/4253/4382 мм;
- высота отвала – 1280/1350/1100/1150 мм;
- высота подъема – 1170/1121/1115/1170 мм;
- глубина опускания – 498/670/670/635 мм;
- емкость – 6,3/8,1/5,2/5,8 куб.м.
Параметры рыхлителя (однозубый):
- высота подъема – 830 мм;
- глубина рыхления – 1150 мм;
- угол настройки рыхлителя – 45 градусов;
- масса – 4900 кг.
Общий вес машины достигает 23800 кг (без рыхлителя), давление на грунт – 71,9 кПа. Производительность при перемещении грунта составляет 40-350 куб.м в час.
Двигатель
Технические характеристики Shehwa TY165-2 уступают новой машине, что обусловлено установкой менее мощного двигателя. На современную модель монтируется четырехтактный двигатель китайского производителя Weichai (по лицензии австрийского бренда Steyr). Модель WD615T1-3B характеризуется особенностями:
- нагревателем фильтра для очистки топлива, который позволяет запускать силовую установку при -40 С;
- тремя стадиями очистки воздуха для увеличения срока службы двигателя;
- сохранением рабочих характеристик воздушного фильтра на протяжении 300 часов;
- электрическим топливоподкачивающим насосом для простоты запуска мотора;
- вертикальным положением клапанов;
- системой жидкостного охлаждения.
Характеристики силового агрегата:
| рабочий объем | 9,7 л |
| номинальная мощность | 131 кВт (178 л.с.) |
| номинальная частота вращения | 1800 об/мин |
| максимальный крутящий момент | 870 Нм |
Топливный бак рассчитан на 230 л дизельного горючего, при этом расход топлива Shehwa TY165-3 составляет 244 г/кВтч.
Двигатель
Для Shehwa HBXG TY165-2 выбран 4-тактный рядный дизельный агрегат модели WD10G178E15, оборудованный турбонаддувом, жидкостным охлаждением и соответствующий экологическим нормам TIER-II (STAGE-2). Двигатель WD10G является разработкой австрийской фирмы STEYR. Его дебют состоялся в 1990-х годах, после чего лицензию на его производство на территории Китая получила компания Weichai Power. До 2009 года мотор был известен под названием WD615 и поставлялся в Россию как составная часть различной техники из Поднебесной.
Модель WD10G178E15 отличается надежностью. Производитель заявляет ресурс работы двигателя 30000 моточасов до первого капремонта. Другим достоинством агрегата является его неприхотливость к качеству топлива, что особенно актуально для российских условий эксплуатации. Также агрегат оснащается специальными форсунками и ТНВД. Запуск осуществляется электростартером, расположение клапанов – вертикальное.
Характеристики мотора WD10G178E15:
- рабочий объем – 9,726 л;
- номинальная мощность – 131(178) кВт (л.с.);
- номинальная частота вращения – 1850 об/мин;
- максимальный крутящий момент – 870 Нм;
- количество цилиндров – 6;
- диаметр цилиндра – 126 мм.
Средний расхода топлива не превышает 214 г/кВт в час.
Новый бульдозер Шехва HBXG TY165-2 в настоящее время купить не удастся, поскольку его производство завершилось в 2014 году. Стоимость моделей без пробега составляет 5,4-6,7 миллиона рублей.
Подержанные версии 2010-2011 года обойдутся в 1,9-2,4 миллиона рублей, 2013-2014 года – в 4,3-4,9 миллиона рублей.
ОПИСАНИЕ И НАЗНАЧЕНИЕ
HBXG Shehwa SD7 – китайский бульдозер, относящийся к 15-му тяговому классу. Он разработан по оригинальным чертежам, предоставленным компанией Caterpillar. По качеству и эффективности модель сопоставима с такими машинами, как Caterpillar D7 и Komatsu D85A-8. В плане дизайне HBXG Shehwa SD7 практически полностью копирует бульдозер Caterpillar.
Дебют модели состоялся в 1993 году. За достаточно короткий срок ей удалось занять устойчивое место на рынке. В настоящее время Шехва SD7 поставляется в 70 государств мира. В России бренд имеет официального дилера, занимающегося продажей и обслуживанием техники. В своем ценовом сегменте (бюджетные машины) HBXG Shehwa SD7 находится в числе лидеров.
Спектр применения бульдозера достаточно широк. Машину используют в горнодобывающей промышленности, дорожном строительстве, мелиорации, золотодобыче и на гидравлическом намыве. HBXG Shehwa SD7 является идеальным вариантом для перемещения больших масс грунта на короткие расстояния. Особую популярность модель получила у предприятий горнодобывающего сектора.
Внутренний ряд серии представлен 2 модификациями:
- HBXG Shehwa SD7;
- HBXG Shehwa SD7P.
Данные версии имеют схожее построение и параметры, но отличаются моторами и отдельными элементами. Все модели, поставляемые в Россию, проходят дополнительную адаптацию с учетом суровых условий эксплуатации и имеют специальный сертификат. Гарантия на новые машины составляет 1500 моточасов наработки мотора или 1 год.
Навесное оборудование
| Прямой отвал с гидравлическим перекосом | |
|---|---|
| ширина | 3297 мм |
| высота | 1170 мм |
| вместимость | 4,5 куб.м |
| масса | 1800 кг |
| максимальная высота подъема | 852 мм |
| максимальное заглубление | 420 мм |
| угол перекоса | 8,5 град. |
| угол резания | 55 град. |
| Сферический (U-образный) отвал | |
| ширина | 3762 мм |
| высота | 1140 мм |
| вместимость | 5,8 куб. м |
| масса | 2350 кг |
| максимальная высота подъема | 1000 мм |
| максимальное заглубление | 400 мм |
| угол резания | 58 градусов |
| Прямой поворотный (коммунальный) отвал | |
| ширина | 3762 мм |
| высота | 1140 мм |
| вместимость | 4,5 куб. м |
| масса | 2239 кг |
| максимальная высота подъема | 1000 мм |
| максимальное заглубление | 400 мм |
| угол резания | 58 градусов |
| Трехстоечный рыхлитель | |
| количество стоек | 3 |
| длина | 1580 мм |
| ширина | 2020 мм |
| масса | 1600 кг |
| максимальная высота подъема | 510 мм |
| максимальное заглубление | 550 мм |
Удобство эксплуатации и обслуживания
На производстве обязательно проверяется качество составляющих элементов и сборки, осуществляется обкатка. Перед продажей дилеры также проверяют состояние машины, что обеспечивает надежность и высокое качество каждой модели.
Гарантийный срок для Shehwa HBXG TY165-2 составляет 1 год или 1500 машиночасов. Цена запчастей практически не отличается от стоимости российских деталей, но срок их эксплуатации больше.
В составе ходовой части можно устанавливать элементы производства компании Caterpillar. По качеству сборки и долговечности модель превосходит российские аналоги. Современные решения снижают стоимость ремонтных работ и техобслуживания спецтехники:
- возможность замены частей трансмиссии и «ходовки» деталями Комацу D65A-8;
- снижение нагрузки на гидравлическую систему и простота обслуживания радиатора за счет установки элементов крепления гидравлики перед ним;
- оптимальная расстановка элементов;
- возможность замены радиатора без демонтажа передней части капота.
Бульдозеры Shehwa
Бульдозеры Shehwa известны в России не так давно как Shantui. И связано это с тем, что ранее они позиционировались на рынке как HBXG. Сама же компания XCMX производит бульдозерно-рыхлительную технику с 1950 года и за последние годы добилась значительно известности не только в Китае, но и в Азии. В самом Китае доля компании XCMC составляет треть от общего количества производимых в год бульдозеров. Кроме этого она поставляет своим машины более чем в 20 стран, среди них и в Россию, и в Австралию, и в США.
В 1998 году завод получил сертификат соответствия стандарту контроля качества ISO 9001, благодаря внедрению многочисленных передовых технологий производства: японское и европейское оборудование, компьютеризированные обрабатывающие центры, автоматическая система плазменной резки, автоматическая система контроля размеров. Бульдозеры Shehwa производятся по технологиям не только Komatsu, но и Caterpillar. Так что можно утверждать, что они действительно сплав лучших технологий в данной отрасли.
С самых первых лет работы бульдозеров Shehwa в России выяснилось, что многие ведущие части китайских машин намного прочнее и долговечнее, чем российские аналоги, что позволяло проработать без планового ремонта намного больше времени. Это, например: гусеницы, катки, ленивцы, ведущие колеса.
Завозимые в Россию экспортные модели бульдозеров в обязательном порядке комплектуются жидкостным предпусковым подогревателем, дополнительным отопителем салона, гусеницами с предварительно смазанными и закрытыми шарнирами. Кроме этого в конструкцию бульдозеров Shehwa внесены некоторые изменения в связи с особенностями эксплуатации их в России (термостат с повышенной температурой открытия).
На российский рынок поставляются несколько бульдозеров, относящихся к наиболее востребованным тяговым классам: 10, 15, 25 и 30.
Наиболее типичным представителем 10-го тягового класса является бульдозер Shehwa TY165-2 (аналог Caterpillar D6, Komatsu D65 A-8, SHANTUI SD16, ЧЕТРА Т11 и ЧТЗ Б10М). Бульдозер производится по технологии Коматсу, но комплектуется лицензионным австрийским двигателем Steyr WD615 с мощностью 131кВт. Ходовая часть и трансмиссия бульдозера TY165-2 на 80% аналогична Komatsu D65-A8. |
В 15-м тяговом классе поставляется на российский рынок бульдозер Shehwa SD7, выпускаемый по технологии Caterpillar D7. На него устанавливается лицензионный силовой агрегат турбодизель Cummins NTA 855-C280 с мощностью в 240лс. |
25-й тяговый класс представлен на российском рынке бульдозером Shehwa SD8 — аналогом D8, SHANTUI SD32, Промтрактор Т25.0. На него устанавливается лицензионный турбодизель Cummins NTA 855-C400 с мощностью 360лс. |

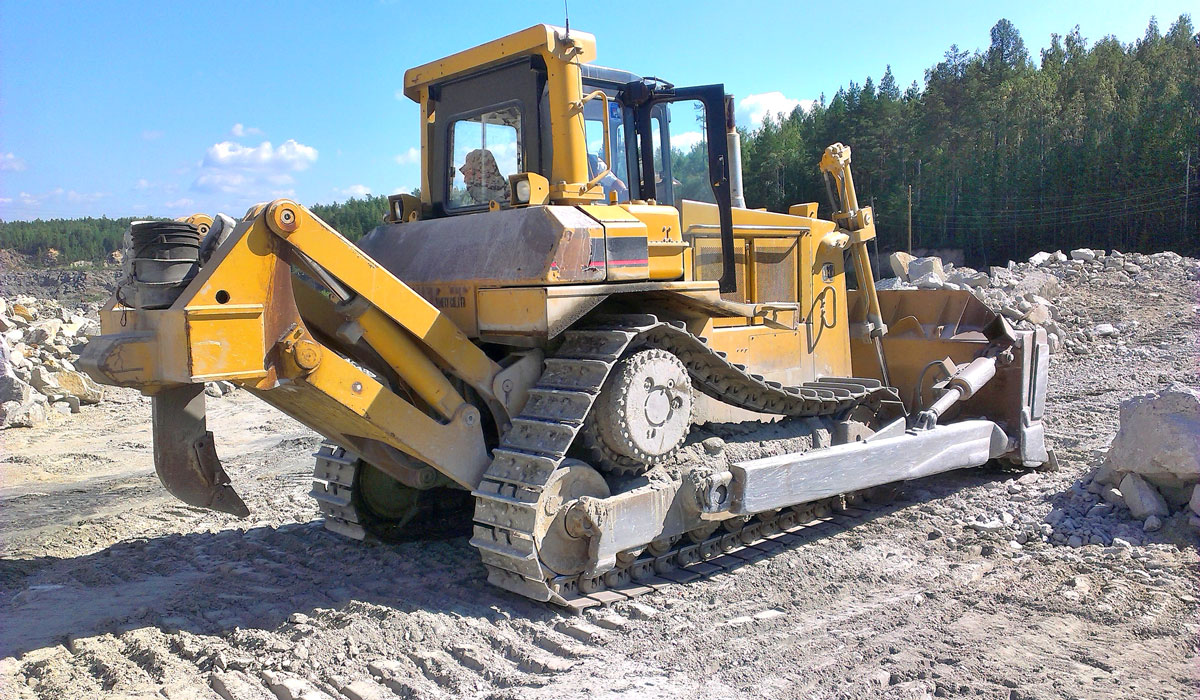

Бульдозер Shehwa SD9 представляет 30-й тяговый класс и является аналогом Caterpillar D9, Komatsu D275, SHANTUI SD42, Промтрактор Т30.01. На эту модель ставится оригинальный китайский двигатель KTA19-C525 с мощностью 430лс либо аналогичный американским лицензионным QSX15. Ходовая часть и трансмиссия бульдозера SD9 на 80% аналогична Caterpillar D9. |
Если вы воспользуетесь услугами компании 1000mashin.ru при покупке спецтехники, то все вопросы по таможенной очистке (растаможке) бульдозеров мы возьмем на себя. То же самое касается и покупки спецтехники в лизинг — мы всегда можем порекомендовать вам лизинговую компанию, через которую вы сможете купить бульдозер в лизинг. Доставка спецтехники также может быть организована в любую точку СНГ.
Бульдозер Shehwa TY165: технические характеристики
Широкое применение тяжёлого SD7 при прокладке и восстановлении дорог, совершении ирригационных и мелиорационных работ, а также в сфере гидротехнического и промышленного строительства обусловлено его характеристиками, позволяющими использовать его в различных условиях и разных климатических зонах.
Основные виды работ, на которые рассчитан бульдозер HBXG Shehwa SD7, включают передвижение, выработку и рыхление грунта, а также возможность использования его, при необходимости, как тягача способного вывести, более маломощную технику из затруднительного положения.
Общие сведения о Shehwa SD7
В оснащении бульдозерной техники китайской компании Shehwa стоит выделить:
- широкие гусеницы, треугольная форма которых, несёт двойную выгоду – удаляя возникающую при движении и переходящую на ведущих колёсах ударную нагрузку и улучшая характеристики работы трансмиссии, что влияет на её долговечность;
- гидромеханическую трансмиссию с модульной конструкцией, облегчающей при ремонте снятие и установку механизмов;
- гидравлическое управление, которое за счёт применения дроссельно-регулировочных клапанов, снижает требования к практическим навыкам и внимательности машиниста;
- комфортную кабину с круговым рабочим обзором, способствующую повышению безопасности и производительности труда.
Технические характеристики
Силовая установка
Оснащён бульдозер Shehwa SD7 одним из трёх вариантов двигателей — WD615, C6121ZG06 или NTA855-C280, которые изготавливаются на собственных заводах по производству двигателей. Первый выпускается в провинции Вэй Фан, второй в провинции Чун Цин, третий в Шанхае. Все модели двигателей имеют по шесть цилиндров с вертикальным ходом, расположенные в один ряд, четырёхтактный рабочий цикл и систему охлаждения, рассчитанную на жидкостный охладитель.
- WD615 – он самый лёгкий. Весит 850кг и развивает мощность в 240 л.с. при крутящем моменте 996 Нм и частоте вращения коленвала 1500 об/мин. В нём установлены цилиндры диаметром 126 мм с полным ходом 130 мм;
- C6121ZG06, развивает крутящий момент в 935 Нм при достижении частоты вращения на коленвале 1400 об/мин. Мощность 235 л.с. Использованы поршни диаметром 121 мм с ходом в 152 мм. Весит 900 кг;
- NTA855-C280 – это тяжеловес в 1260 кг. Заявленная мощность 237 л.с. с крутящим моментом в 1000 Нм, при достижении частоты вращения 1450 об/мин. Имеет поршневую группу с диаметром поршней в 140 мм и их ходом от верхней до нижней точки 152 мм.
Трансмиссия
Отбор развиваемой двигателем мощности и передача её другим механизмам, участвующим в передвижении и работе бульдозера Shehwa SD7 основная задача трансмиссии. Мощность с двигателя при участии гидродинамического трансформатора, разделяющего эту мощность на гидравлическую и механическую составляющую, через главный приводной вал подводится к коробке переключения передач, которая производит переключение скоростей и смену направления движения бульдозера.
Коробка передач, сконструированная с тремя скоростями переднего и тремя скоростями заднего хода, через одноступенчатую косозубую шестерню передаёт всю мощность центральной передаче, меняющей вектор направления мощности с продольного на поперечный. После чего она достигает своих конечных потребителей: тормозной фрикцион, ведущие колёса и бортовые гидросистемы.
Конструктивно в состав бульдозерного шасси Shehwa HBXG SD7 входят:
- ходовая рама представляет собой сварной двойной элемент, выполненный из стали и усиленный металлическими трубами большого диаметра. В местах, соединяющих её с опорными катками, сделаны сквозные нарезные отверстия. Хвостовое гнездо, в задней части рамы, соединено с направляющим колесом;
- опорные катки, устанавливаются внизу ходовой рамы в количестве семи штук с каждой стороны. Катки установлены двух типов: с одним фланцем – все не чётные по счёту и с двумя фланцами – все чётные. Внутри находится вал, движущийся по впрессованным биметаллическим втулкам, закрытыми двойными плавающими уплотнениями;
- направляющие колёса, установленные по две штуки с каждой стороны (спереди и сзади), приводят в движение гусеницы. Они имеют цельнометаллическую конструкцию. Размеры внутренних деталей катка — вал, биметаллические втулки и уплотнительные кольца полностью соответствуют размерам внутренних частей опорных катков;
- гусеницы бульдозера Shehwa SD7 состоят из звеньев и треугольных башмаков, изменяющих площадь контакта гусеницы с грунтом и способствующих тем передвижению техники по наклонной поверхности до 30° в боковом и фронтальном направлении.
Модификации и особенности
Shehwa HBXG TY165-2 создавался на основе опыта использования предыдущего поколения – модели Shehwa TY165-1. В сравнении с первой генерацией (тип TY160) техника имеет следующие особенности:
- усиленные бортовые редукторы, предназначенные для повышенных нагрузок. Улучшения позволили существенно увеличить продолжительность службы ходовой части;
- обновленные длинноходные цилиндры подъема отвала, заменившие короткоходные гидроцилиндры, способствовали лучшему проникновению отвала в грунт и сократили общую нагрузку на гидросистему. С этой же целью ось крепления была вынесены в зону перед радиатором;
- увеличенный диаметр КПП и фрикционных дисков. За счет этого решения срок эксплуатации существенно вырос.
Для Шехва HBXG TY165-2 в экспортном варианте были характерны надежность, простота управления и эффективность. В сравнении с другими китайскими бульдозерами модель выглядела предпочтительнее по всем показателям.
Машина имеет сертификат соответствия РФ. На нее предоставляется гарантия 12 месяцев или 1500 часов наработки двигателя.
В 2014 году завод XCMC приступил к выпуску третьего поколения семейства (HBXG TY165-3) с лучшими техническими характеристиками, а версия HBXG TY165-2 была снята с производства.
Ходовая часть
На бульдозер Шехва TY165-2 устанавливаются:
- разборные одногусеничные зубья;
- гусеницы шириной 0,5 м;
- 6 опорных и 2 поддерживающих ролика на каждую сторону.
Гидромеханическая трансмиссия обеспечивает рациональное распределение нагрузок на раму. Ее долговечность и качество хода обусловлены использованием привода с гидравлическим трансформатором и КПП большего диаметра.
К особенностям трансмиссии относятся:
- бортовая система торможения с мокрым управлением с помощью педали и двустороннего ремня;
- прямозубое колесо в качестве конечной передачи со смазкой разбрызгиванием;
- главный передаточный вал в виде привода для зубчатого колеса с двумя шестеренками;
- гидравлический трансформатор с одной ступенью и одной фазой, состоящий из трех компонентов;
- КПП планетарного типа с тремя скоростями в обоих направлениях.
Особенности моделей экскаваторов, поставляемых ООО «Специмпорт-ДВ»
Все предлагаемые нашей компанией образцы бульдозерной техники отличаются тем, что в их конструкции предусмотрена трансмиссия гидромеханического типа. Это позволяет в полной мере использовать мощность двигателя, установленного на тракторе. А применение в них современной и надежной коробки передач – твердая гарантия того, что бульдозер из Китая проработает без поломок и ремонтов длительное время.
К особенностям машин на гусеничном ходу, определяющим их преимущества по отношению к другим образцам подобной техники, относят:
- оригинальную форму кабины (она выполнена в виде правильного шестиугольника);
- комфортность рабочего места оператора;
- хорошо продуманное расположение органов управления машиной.
Грамотно подобранная форма кабины оператора позволяет улучшить обзор во время работы агрегатов на гусеничном ходу во всех направлениях.
А тщательно рассчитанное расположение рабочих органов бульдозера обеспечивает простоту управления перемещением техникой, а также ее отвалом или рыхлителем. Добавим к этому, что возможность установки гусениц с переменной шириной трека существенно улучшает тяговые характеристики машин, работающих на сложных грунтах.
