Кабина оператора
Конструкция кабины выполнена в форме шестигранника и имеет высокую
обзорность. Здесь установлены новые органы управления рабочим
оборудованием и система беспрерывного контроля над рабочими
операциями. Электронная панель бульдозера SHANTUI SD22 выдает
определенную ошибку в случае обнаружения неисправности, которая
позволяет быстро установить причину отказа и устранить ее. Обивка
кабины осуществляется виброизоляционными материалами, которые также
имеют высокую защиту от шума. Кроме того, в кабине имеется
кондиционер, который создает дополнительное давление для
предотвращения попадания пыли с рабочей площадки внутрь салона. Для
комфорта работы оператора, в базовую сборку входят колонки и
магнитола.
ТТХ бульдозера Shantui SD22E (расширенная версия)
Система питания
Настроен на двигатель с электронным управлением WP12/QSNT-C235, который соответствует национальным требованиям по выбросам загрязняющих веществ для внедорожной техники, отличается высокой мощностью, высокой эффективностью и энергосбережением, а также низкими затратами на техническое обслуживание;
Коэффициент запаса крутящего момента большой, а номинальная мощность достигает 175кВт;
●Используйте систему воздухозаборника с радиальным уплотнением, которая может эффективно увеличить срок службы двигателя.
Система привода
Система трансмиссии идеально соответствует кривой двигателя, зона высокого КПД шире, а КПД трансмиссии выше;
●Самодельная система передачи Shantui тестировалась на рынке в течение длительного времени, обеспечивая стабильную работу и надежное качество.
Среда вождения
Шестигранная кабина, сверхбольшое внутреннее пространство и широкое поле зрения, может быть сконфигурирована с FOPS/ROPS в соответствии с требованиями, безопасна и надежна;
●Электроуправляемые ручные и ножные акселераторы для более точных и удобных манипуляций;
● Оснащен интеллектуальными дисплеями и терминалами управления, кондиционерами с подогревом и охлаждением и т. д., чтобы обеспечить более человечный опыт вождения, позволяя узнать состояние системы в любое время, интеллектуально и удобно.
Адаптивность в работе
Стабильная и надежная система шасси Shantui подходит для различных тяжелых условий работы;
Товар имеет большую длину пути, большой дорожный просвет, стабильную езду и хорошую проходимость;
● В зависимости от конкретных условий работы, он может быть оснащен прямым наклонным ковшом, полуковшом, U-образным ковшом, угловым ковшом, угольным ковшом, скальным ковшом, санитарным ковшом, рыхлителем, тяговой рамой и т. д. с усиленной работой. адаптируемость, дополнительные светодиодные рабочие фонари улучшают возможности ночного строительного освещения, делая их более безопасными и надежными.
Простота обслуживания
Конструкционные детали унаследовали превосходное качество зрелой продукции Shantui;
Жгут электропроводки защищен гофрированными трубками и разветвителями с высоким уровнем защиты;
Открытая боковая защита большого пространства, более удобное обслуживание;
● Точка смазки и обслуживания всей машины перемещена за пределы корпуса машины, что удобно и быстро для обслуживания.
Технические характеристики Shantui SD22, расход топлива
Бульдозер китайского производства Шантуй СД 22 без рыхлителя весит более 23 тонн. Он может эксплуатироваться на уклонах до 30 градусов.
Основные технические характеристики бульдозера Шантуй СД 22
| Эксплуатационная масса с полу-U-образным отвалом | 23 450 кг |
| Эксплуатационная масса с U-образным отвалом | 24 020 кг |
| Эксплуатационная масса с прямым наклоняемым отвалом | 23 450 кг |
| Эксплуатационная масса с угловым отвалом | 23 670 кг |
| Удельное давление на грунт | 0,077 MПа |
| Минимальный радиус разворота | 3 300 мм |
Бульдозер способен развивать до 220 “лошадей” (данный показатель достигается при оборотах 1 800 в минуту). Такую силу обеспечивает 4-тактная дизельная установка Cummins NT855-C280 с прямым впрыском топлива (есть турбонаддув). Цилиндры (всего 6 штук) размещены линейно. Минимальное потребление топлива – 205 г/кВт*ч.
Системы впуска воздуха и выпуска газов состоят из:
- 2-ступенчатого воздухоочистителя сухого типа (вращающиеся трубчатый и бумажный фильтры). Эффективность очистки составляет 99,8%;
- турбонагнетателя T-46;
- глушителя;
- выхлопной трубы.
Система питания силового агрегата оборудована топливным насосом PT (G), который состоит из зубчатого насоса и регуляторов (стандартный и VS). При работе на низких оборотах дизеля основной маслопровод перекрывается (масло поступает только через маслопровод холостого хода). При высоких оборотах масло подается через основной маслопровод. Эти процессы контролируются при помощи VS-регулятора.
Источник фото: spectehnika-info.ruТехнические характеристики бульдозера Shantui SD22: мощность – 220 л.с.
Смазочная система ДВС – принудительная. Работа смазочного насоса обеспечивается давлением, которое создается шестерней коленвала. Помимо смазочного насоса в систему входят также масляной охладитель, регуляторный клапан, сетчатый масляной фильтр и индикатор уровня масла.
Характеристики двигателя бульдозера Shantui SD22
| Модель двигателя | Cummins NT855-C280S10 |
| Номинальная мощность двигателя (при 1 800 об/мин) | 162 кВт/220 л.с. |
| Максимальный крутящий момент | 1 030 Н м при 1 250 об/мин |
| Максимальная скорость без нагрузки | 1 900-2 000 об/мин |
| Минимальная скорость без нагрузки | 550-600 об/мин |
| Количество цилиндров | 6 |
| Общий рабочий объем цилиндров | 14,01 л |
| Диаметр цилиндра | 139,7 мм |
| Ход поршня | 152,4 мм |
| Порядок зажигания | 1-5-3-6-2-4 |
| Генератор зарядки | Кремниевый генератор переменного тока 35А |
| Масса двигателя | 1 750 кг |
| Минимальный расход топлива | < 205 г/кВтч |
| Объем смазочного вещества | 45 л |
| Объем охлаждающей жидкости | 79 л |
На бульдозер Shantui SD22 установлена гидравлическая коробка переключения передач планетарного типа (есть функция принудительной смазки).

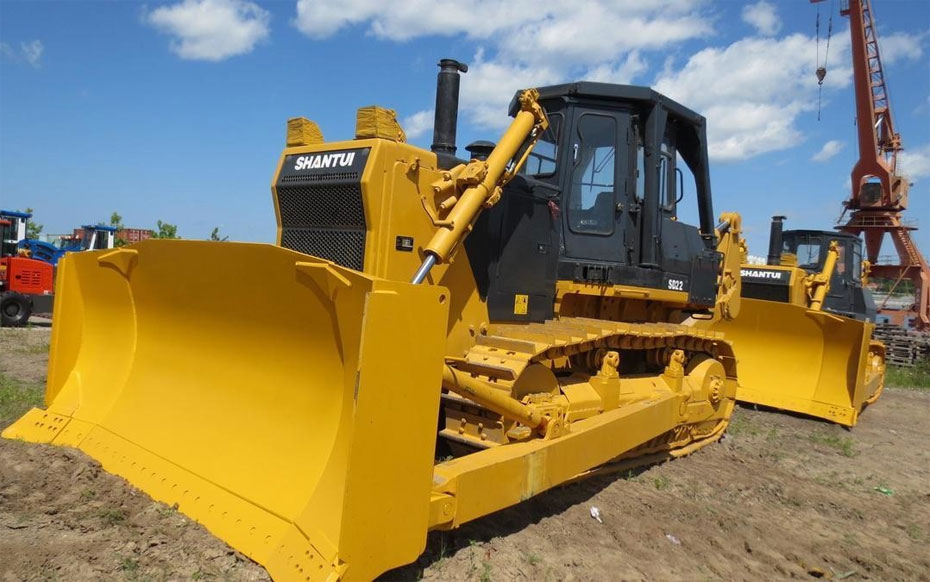

Источник фото: avanta-yug.ru Фото бульдозера Shantui SD22
Помимо коробки передач, трансмиссия бульдозера представлена:
- главным приводом в виде спиральнозубой конической передачи (понижение скорости – одноступенчатое, способ смазки – разбрызгивание);
- многодисковыми подпружиненными бортовыми фрикционами “мокрого” типа (есть гидропривод);
- тормозами бортовых фрикционов с гидроусилителем, прямым включением и плавающей лентой;
- 3-элементным одноступенчатым однофазным гидротрансформатором;
- двухступенчатым прямозубым бортовым редуктором, который увеличивает вторичный крутящий момент путем 2-этапного сокращения (мощность на приводной механизм передается при помощи звездочки).
Технические параметры бульдозера Шантуй SD22 и его рабочего оборудования в цифрах
Габаритные размеры Shantui SD22 в базовой комплектации (прямой отвал и рыхлитель) таковы:
- Полная длина – 6805 мм;
- Длина без рыхлителя – 5459 мм;
- Ширина по отвалу – 3725 мм;
- Ширина без отвала – 2548 мм;
- Высота по кабине – 3361 мм;
- Гусеничная база – 2730 мм;
- Передняя колея – 2000 мм;
- Задняя колея – 2000 мм;
- Минимальный дорожный просвет – 405 мм;
- Радиус поворота – 3300 мм.
Параметры переднего рабочего оборудования (прямой/поворотный/сферический отвалы):
- Ёмкость – 6,4/4,7/7,5 кубометра;
- Ширина – 3725/4365/3800 мм;
- Высота – 1315/1055/1343 мм;
- Регулировка перекоса – 735/500/755 мм;
- Максимальное заглубление – 540/535/540 мм;
- Производительность – 330/245/365 куб.м в час;
- Вес отвала – 3630/3850/4780 кг;
- Вес бульдозера с оборудованием – 23450/23670/24600 кг.
Рабочие параметры заднего навесного оборудования (рыхлителей):
- Количество стоек – 3/1;
- Высота подъёма – 555/515 мм;
- Глубина рыхления – 666/695 мм;
- Масса – 2495/2453 кг.

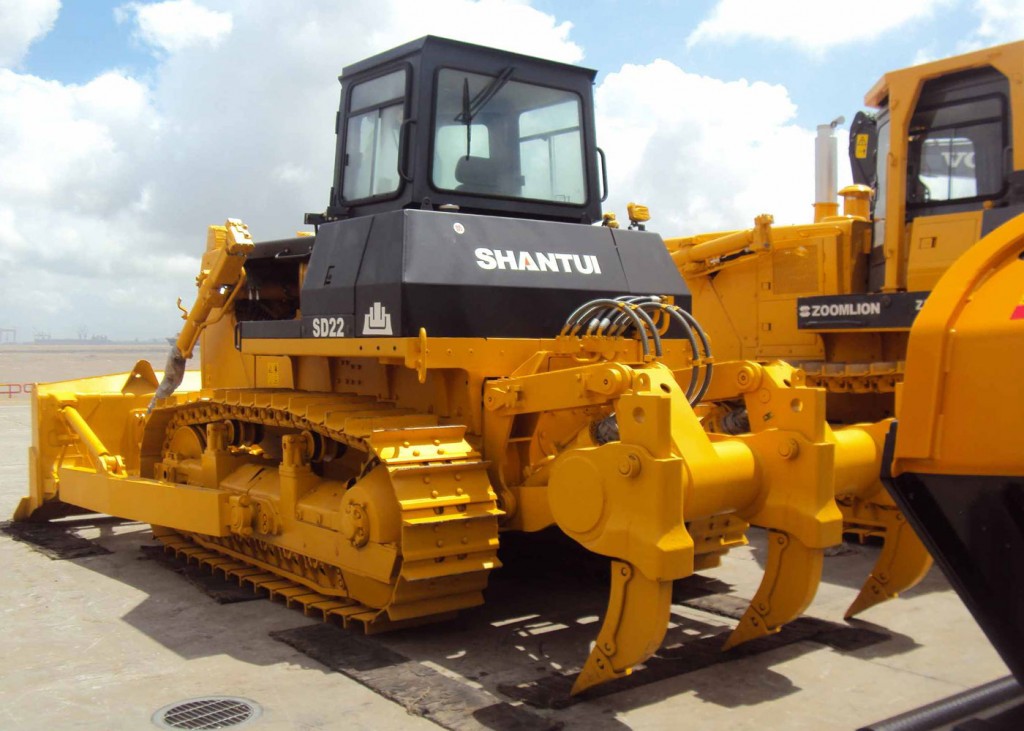

Сменный регулируемый рыхлитель с тремя зубьями имеет форму параллелограмма. Кронштейн, рычаг, соединительная рама и стержень — шарнирно-сочлененные, а четыре точки сочленения – это вершины параллелограмма. Зубья расположены на расстоянии одного или двух метров.
Бульдозер Шантуй SD22 также оснащён валом отбора мощности. Частота оборотов составляет 1 800 вращений за одну минуту (по ходу часовой стрелки с ведущей стороны).
Конструкция бульдозера Shantui SD22 позволяет данной машине устойчиво и эффективно работать при уклоне до 30 градусов.
Как и современные, более дорогие аналоги данного бульдозера – от компаний Комацу и Катерпиллар (с оглядкой на которые он и был сделан), Шантуй SD22 отличается превосходной лёгкостью и удобством в его регулярном техническом обслуживании.
Конструктивные детали и детали для ТО отличаются достойным качеством и долговечностью. Применяются гофрированные трубы-оболочки для электропроводки, ответвители для ответвления проводов, обеспечивая высокий уровень защиты.
Широкий боковой кожух с возможностью открытия делает доступ к ремонту и техническому обслуживанию более лёгким. Все точки смазки и обслуживания выводятся наружу корпуса, это обеспечивает удобство и быстроту обслуживания.
Варианты использования
Согласно используемым навесным узлам выделяют разные модификации модели. Они отличаются по сферам использования и подходят для решения индивидуальных задач.Различают следующие подвиды бульдозера Шантуй СД22:
- C: предназначен для перемещения угля. Оснащается специальным угольным отвалом длиною в 4,2 м и шириной в 1,35 м;
- D: подходит для эксплуатации в пустыни, легко переносит работу при повышенной температуре, оснащается отвалом шириной 436,5 см и высотой 124,8 см;
- F: разработан для эксплуатации в лесной зоне, оснащается лебедкой для удобной транспортировки бревен, имеет усиленную конструкцию;
- R: применяется для перемещения или уплотнения мусора, оснащается отвалом объемом в 12 куб.м;
- S: специальная модель для работы на заболоченных участках, производит минимальное давление на грунт за счет облегченной конструкции;
- E: подходит для перемещения на неустойчивых, песчаных грунтах, имеет удлиненные на 12% гусеницы.
Актуальность Shantui SD22 в современном мире
Многофункциональность модели указывает на возможность использования в различных направлениях: для очистки лесов, уборки мусора на участках, разравнивания площадок, работы в заболоченной местности. Из-за высокой стоимости подойдет для эксплуатации только крупным компаниям. При постоянном использовании окупиться буквально за полгода.
Широкое применение модели позволяет расширять выполняемый спектр услуг специализированной фирмой. Уникальная система защиты внутренних систем, а также положительные условия для работы исполнителя позволяют задействовать модель на любых участках. Обслуживание требует довольно высоких затрат, но при его своевременном осуществлении обеспечит длительный срок использования и бесперебойную работу техники.
Система трансмиссии
Коробка передач бульдозера SD22
Трансмиссия бульдозера SD 22 гидравлическая, планетарного типа, с многодисковым сцеплением. Число передач — 6, 3 передних и 3 задних, причем при движении назад бульдозер развивает большую скорость.
Сердцем спецтехники трансмиссии является одноступенчатый гидротрансформатор, который сопряжен с КПП, сцеплением и главным приводом. В роли привода выступает одноступенчатый редуктор с конической зубчато-спиральной передачей. Поворотная муфта и тормоз заключены в масляную ванну, и все элементы трансмиссии гидравлически отделены от остальных механизмов.
Бортовая передача — двухступенчатая. Применен цилиндрический редуктор с барботажной системой смазки (масло подается методом разбрызгивания). Подобная конструкция в целом является типичной для спецтехники этого бренда.
Купить оптом в Китае Бульдозер, Шантуи 220HP Dozer SD22 с Ripper & Bulldozer по адресу 78000 USD. Номер
SD22-01
Торговая марка
SHANTUI
происхождение
Китай
Малые заказы0023
Принято
Основные характеристики/особенности:
Технические характеристики ● Двигатель Chongfa NT855-C280S10 отличается большой мощностью, высокой эффективностью и энергосбережением. ● Высоконадежная трансмиссия с переключением под нагрузкой, стабильный гидравлический преобразователь крутящего момента и двухступенчатая цилиндрическая главная передача обеспечивают высокую эффективность передачи мощности. ● Двигатель может работать нормально и надежно при любых условиях нагрузки и любых жарких условиях, требуемых пользователем, без перегрева.
Информация о доставке
| Порт FOB | Шанхай |
|---|---|
| Вес единицы товара | 23400,0 кг |
| HTS Code | 8429.40.19 00 |
| Export Carton Dimensions L/W/H | 11.8 x 2130 x 2720 Centimeters |
| Logistics attributes | Charged |
| Время выполнения заказа | 30–35 дней |
|---|---|
| Размеры на единицу | 5495,0 x 3725,0 x 3745,0 сантиметры |
| штук на экспортную коробку 2 4 23 1 | |
| Экспорт -картонная веса | 23400 килограммов |
Основные экспортные рынки
— Asia
— Australasia
-Central/South America
— Восточная
— Восточная
— Восточная
— Восточная
— Восточная
— Восточная
— Восточная
— Восточная
— Восточная
— Восточная
— Восточная
— Восточная
— Восточная
— Восточная
— Востока
— Восточная
— Восточная
— Восточная
— Восточная
— Восточная.
— Западная Европа
— Южная Америка
Южная Африка
Детали платежа
| Способ оплаты | Телеграфный перевод (TT,T/T) |
|---|
Send a direct inquiry to this supplier
Message
0/ 1500
SHANTUI SD22 bulldozer for sale China Shanghai, PA21779
SHANTUI SD22
price on request
SHANTUI SD16L
price по запросу
SHANTUI Б/У SHANTUI SD16 БУЛЬДОЗЕР КИТАЯ
45 000 €
SHANTUI SD 16
цена по запросу
SHANTUI SD22
59,00 €0005
SHANTUI SD 22
Посмотреть все фото
1/6
PDF
Делиться
Фейсбук
WhatsApp
Вайбер
Telegram
Цена:
по запросу
По запросу
Купить
Марка
ШАНТУИ
Модель
SD22
Тип
бульдозер
Год выпуска
03/2018
Первая регистрация
2019-02
Часы работы
2600 м/ч
Масса нетто
21000 кг
Место расположения
Китай Шанхай
Размещено на
01 декабря 2022 г.
Идентификатор линии машин
PA21779
Описание
Высота подъема
4000 мм
Рабочая глубина
4000 мм
Ширина отвала
4000 мм
Габаритные размеры
7 м × 3 м × 3,2 м
Объем ковша
3 м³
Двигатель
Марка
Камминз
Тип
рядный
Мощность
169 кВт (230 л.с.)
Топливо
дизель
Объем
210 см³
Количество цилиндров
6
евро
Евро 4
Состояние
Состояние
б/у
Технический осмотр действителен до
2021-06
Подробнее
Цвет
желтый
Важно
Это предложение носит ознакомительный характер.
Рабочее оборудование
На бульдозер Шантуй СД 22 предусмотрена установка следующего рабочего оборудования:
- рыхлитель;
- полусферический отвал;
- сферический отвал;
- наклоняемый прямой отвал;
- угловой отвал.
Ниже в таблице приведены подробные технические характеристики всех четырех отвалов. Отметим, что вес и давление на грунт рассчитаны без учета массы рыхлителя и кабины, а производительность является теоретическим значением (за расстояние принимали 40 м).
Технические характеристики отвалов для Shantui SD22
| Характеристики | Бульдозер с полу-U-образным отвалом | Бульдозер с прямым наклоняемым отвалом | Бульдозер с угловым отвалом | Бульдозер с U-образным отвалом |
| Ширина отвала | 3 725 мм | 3 725 мм | 4 365 мм | 3 800 мм |
| Высота отвала | 1 374 мм | 1 315 мм | 1 055 мм | 1 343 мм |
| Объем отвала | 7 куб.м | 6,4 куб.м | 4,7 куб.м | 7,5 куб.м |
| Максимальная глубина копания | 538 мм | 540 мм | 535 мм | 540 мм |
| Максимальная высота подъема | 1 210 мм | 1 210 мм | 1 290 мм | 1 210 мм |
| Максимальное расстояние опрокидывания | >735 | >735 | >500 | >755 |
| Максимальный угол поворота | – | – | 25 град. | – |
| Угол резания | 55 град. | 55 град. | 55 град. | 55 град. |
| Масса | 3 750 кг | 3 630 кг | 3 850 кг | 4 196 кг |
| Производительность | 345 м³/ч | 345 м³/ч | 245 м³/ч | 365 м³/ч |
Сменный регулируемый рыхлитель с тремя зубьями имеет форму параллелограмма. Кронштейн, рычаг, соединительная рама и стержень – шарнирно-сочлененные, а 4 точки сочленения – это вершины параллелограмма. Зубья расположены на расстоянии одного или двух метров. Рыхлитель весом 2,9 т может подниматься максимум на высоту 555 мм, при этом предельная глубина копания составляет 665 мм.
Бульдозер Шантуй СД 22 оснащен валом отбора мощности. Частота оборотов составляет 1 800 вращений за одну минуту (по ходу часовой стрелки с ведущей стороны).
Источник фото: спецазия.рфФото бульдозера Shantui SD22
Устройство и особенности эксплуатации

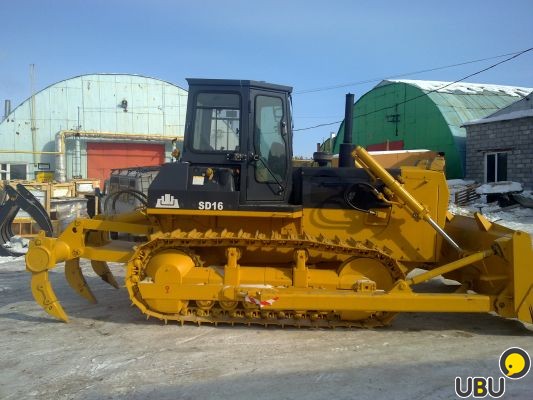

Шантуй SD16 имеет модульную конструкцию, позволяющую оперативно выполнять осмотр и ремонт. В базовом варианте бульдозер оснащается балансирной подвеской и гусеничной лентой с крупными и широкими звеньями, обеспечивающими устойчивость техники. Гусеницы устанавливаются на 2 подвесных и 6 опорных катках.
Трансмиссия модели представлена следующими элементами:
- планетарной коробкой передач с сервоприводом переключения и механизмом принудительной смазки. Коробка передач имеет 6 скоростей (3 передних и 3 задних);
- постоянно замкнутой многодисковой муфтой, которая размещена в масляной ванне. Муфта связана с тормозным элементом муфты рулевого управления;
- 3-элементным одноступенчатым однофазным гидротрансформатором;
- плавающим тормозом муфты поворота, управление которым выполняется посредством педали с гидроусилителем;
- главной спирально-зубчатой передачей конического типа с барботажным механизмом смазки (разбрызгиванием) и одноступенчатым редуктором;
- бортовой передачей, выполненной в виде барботажного механизма смазки и цилиндрического редуктора.
Гидравлическая система Shantui SD16 функционирует за счет шестеренчатого насоса с производительностью 335,5 л/мин. Управление выполняется посредством особого гидрораспределительного клапана. Функционирует насос на основе 2 цилиндров, относящихся к гидравлической системе 2-стороннего действия, с диаметром 110 мм. Максимальное давление в системе равняется 14 МПа.

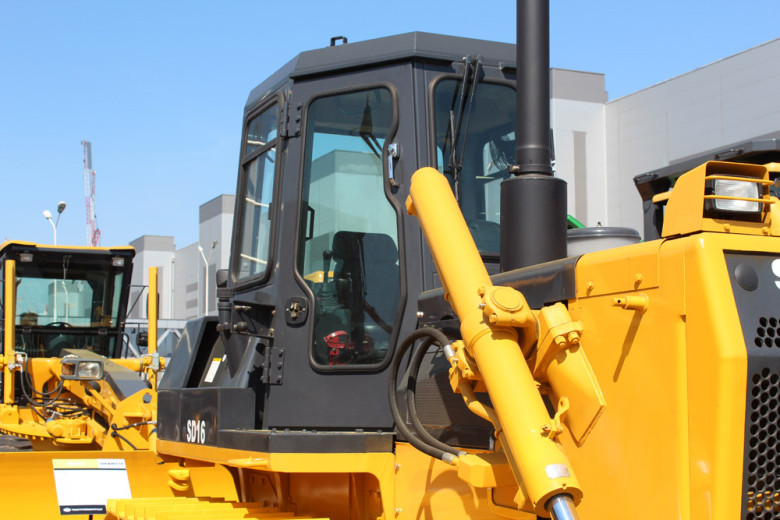

На бульдозер устанавливается кабина шестигранной формы. Подобное решение является оптимальным для техники данного сегмента, поскольку предоставляет оператору максимальный обзор и позволяет в любой ситуации видеть расширенную панораму. Жесткий каркас делает работу безопасной.
В обшивке кабины применяются современные изоляционные материалы, уменьшающие вибрацию и шум, в результате чего число посторонних факторов, влияющих на утомляемость оператора, сокращается. В салоне устанавливаются заводской обогреватель и кондиционер. Они поддерживают необходимый уровень влажности и температуры независимо от климатических условий, в которых находится машина.
Кресло оператора может регулироваться в нескольких направлениях (марка – Grammer). Непосредственная близость основных приборов управления к водителю и их эргономичное расположение позволяют работать максимально продуктивно. Сама кабина имеет пневматическую подвеску.
Шантуй SD16 может оснащаться широкой линейкой дополнительного оборудования, включая несколько видов отвалов, 3-зубый рыхлитель и специальный однозубый рыхлитель, выдерживающий повышенные нагрузки и работающий при минусовой температуре. Подобная комплектация позволяет выполнять различные задачи на твердой поверхности.
Для бульдозера характерна легкость обслуживания. Основные агрегаты и узлы машины имеют простую конструкцию, их можно осмотреть и починить в полевых условиях. Запчасти для техники присутствуют в свободном доступе в большинстве специализированных центров. Однако некоторые элементы необходимо заказывать из Китая, что может замедлить процесс ремонта. Сам бульдозер отличается высокой надежностью и служит не один год до момента проведения капитального ремонта.
Устройство
Модульность всех составляющих техники позволяют сократить простои и ускорить ремонт или замену частей. Простота демонтажа и монтажа деталей, комфортная эксплуатация, экономичность машины положительно сказываются на выборе потребителей. База SHANTUI SD22 незначительна по размеру, что позволяет использовать технику на ограниченных площадях.
Shantui SD 22
Траки, используемые для сборки шасси, могут иметь разную ширину и отличаться очертанием. Такая сборка позволяет увеличить проходимость и маневренность техники, причем качество основания в данном случае роли не играет. Общее количество катков базы – 16, из которых четверть несущих, а остальные – опорные. Это позволяет бульдозеру работать на площадках с уклоном до 30 градусов. Для уменьшения вибраций и динамических воздействий на оператора, опорные катки присоединены к раме с помощью эластичных буферов.
Бульдозер SHANTUI SD22 — Бульдозер SHANTUI SD22
Благовещенск
| Компании: | 1 956 |
| Товары и услуги: | 3 064 |
| Статьи и публикации: | 187 |
| Тендеры и вакансии: | 21 |
Вход в личный кабинет
А ваша компания есть в справочнике?
- Компании
- Товары и услуги
- Тендеры
- Вакансии
- Статьи и публикации
5 300 000 р.
Купить
Бульдозер SHANTUI SD22
Технические характеристикиЗавод Shan Tuiмодель SD22Модель двигателя Cummins NT855-C280 BC III
посмотреть все (15)
Другие товары и услуги компании:
Бульдозер Shantui SD22S болотоходный
Бульдозер Shantui SD22S болотоходный
5 400 000 р.
Бульдозер ShanTui SD13S (болотоход)
Бульдозер ShanTui SD13S (болотоход)
2 970 000 р.
Бульдозер ShanTui SD-13
Бульдозер ShanTui SD-13
2 900 000 р.
Бульдозер ShanTui SD16L
Бульдозер ShanTui SD16L
3 450 000 р.
Бульдозер Shantui SD-16
Бульдозер Shantui SD-16
3 400 000 р.
Бульдозер SHANTUI SD23
Бульдозер SHANTUI SD23
5 550 000 р.
Товары и услуги других компаний:
Новый бульдозер Shantui SD22
Новый бульдозер в наличии в Благовещенске, звоните!
Произведен для РФ
Прямой отвал
1-зубый рыхлитель
Комплект ЗИП
5 600 000 р.
Новый бульдозер Shantui SD22
Новый бульдозер Shantui SD22 с рыхлителем. Год выпуска 2012. Срок поставки от 7 до 45 дней, точный срок уточняйте по телефону. Цена 166 370 usd, предусмотрены скидки.
5 290 000 р.
Бульдозер Shantui SD22
Габаритные размеры без рыхлителя (ДхШхВ), мм 5750x3725x3395
Рабочий вес, кг 27 000
Марка двигателя Cummins NT855-C280
Мощность, л.
7 200 000 р.
Продаётся новая КПП в сборе 154-15-31000 SHANTUI SD22.
Продаётся новая КПП в сборе 154-15-31000 SHANTUI SD22.
Купить коробку в сборе 154-15-31000 SHANTUI SD22 , по доступной цене вы можете в компании
392 500 р.
Продается Бульдозер SHANTUI SD16.
Мощность двигателя Бульдозера SHANTUI SD16 180(л. с.), модель двигателя WD615T1-3A.
6 100 000 р.
Гайка барабана цепной шестерни бульдозера Shantui SD22 170-27-12232
Запасные части для бульдозеров Шантуй в наличии.
Авто, мото
Дорожно-строительная техника
Спецтехника
Строительная техника
Информация о продавце
ООО «Зест»
- +7 (965) 671-22-33
- г. Благовещенск, Воронкова 8
- ets-dv. ru
Продажа спец и авто техники в наличии и под заказ по ценам завода изготовителя
SD22 Shantui бульдозер нового поколения TY220
Он оборудован шестиугольной кабиной на амортизаторах, которая имеет красивый дизайн, широкий обзор визуализации для комфортной работы и быстрое реагирования на изменение окружающей ситуации. Современный материал кабины обеспечивает ее прочность, исключает образования дополнительных шумов и подавляет вибрацию. Кабина имеет систему отопления и кондиционирования, оборудована удобным регулируемым креслом со многими степенями свободы.
Высокоэффективный двигатель большой мощности американского производства предполагает надежную работу и долгим срок эксплуатации. Он также оснащен усовершенствованной гидравлической системой привода с технологией гидравлического управления, усовершенствованной конструкцией, обеспечивая качество и удобство при обслуживании.
SD22 использует запатентованную технологию централизованной смазки, измерения давления и автоматического натяжения гусениц, а также систему GPS спутникового позиционирования. С опциями, такими. как прямой наклон, угол, рыхление и механическая лебедка, бульдозер SD22 Shantui имеет большой спектр выполнения землеройный работ в широком диапазоне.
Габариты L-W-H (рыхлитель не включен), мм — 5750х3725х3395
Рабочий вес (рыхлитель не включен), т — 23,4
Максимальный преодолеваемый уклон, град. — 30
Глубина рыхления, мм — 695
Модификации и особенности
В модельной линейке производителя Шантуй SD16 считается третьим после SD08 и SD13. Бульдозер является новейшей разработкой тракторостроения китайского бренда. В основе техники лежит уникальная 3D-модель, вобравшая в себя большинство передовых решений, присутствующих в сегменте. При создании машины был использован опыт компаний Caterpillar (США) и Komatsu (Япония).
Серия Shantui SD16 представлена несколькими модификациями:
- SD16 C – вариант для угольной промышленности с плоским башмаком с одной ребордой. Для него характерны большие размеры, объемный отвал (5 кубометров) и давление на грунт на уровне 0,067 МПа;
- SD16 F – версия с лесозащитой и плоским башмаком с ребордой. Емкость отвала у модели 4,7-4,9 кубометра. Дополнительно она оснащается тяговой лебедкой с усилием 136 кН на верхних витках, 240 Кн – на нижних витках;
- SD16 R – модификация для транспортировки отходов. Для нее характерны огромный отвал (8,3 кубометра) и широкий треугольный башмак;
- SD16 L – болотоходный вариант с треугольным башмаком. Широкий кузов и малый отвал (3,8 кубометра) обеспечивают низкое давление на грунт – всего 0,027 МПа.
В зависимости от модификации название модели отличается последним символом:
- С – используется в угольной промышленности. Отвал стандартной сборки имеет объем 5 м3, размеры его несколько больше, чем обычной машины. Установленный башмак является плоским и имеет одну реборду. Давление на основание – 67 кПа;
- F – имеет лесозащиту. Отвал стандартной сборки имеет объем 4,7-4,9 м3. Установленный башмак такой же, как у предыдущей модели. В качестве дополнительного оборудования выступает лебедка с усилием тяги 240 и 136 кН в нижних и верхних витках соответственно;
- L – башмак такой машины выполнен в форме треугольника. Проходимость такой машины гораздо выше, чем обычной, из-за чего он назван болотоходом. Кузов этой модели гораздо шире, а объем отвала составляет 3,8 м3. Давление на основание 27 кПа;
- R – используется для транспортировки мусора. Башмак такой же, как у SD-16 L, а отвал имеет объем 8,3 м3.
Разработки бульдозера были проведены совместно с Комацу (Япония) и Катерпиллар (США).
| Характеристики | SD-16C | SD-16F | SD-16L | SD-16R |
|---|---|---|---|---|
| Длина | 5500 мм | 5140 мм | 4690 мм | 4690 мм |
| Ширина | 3556 мм | 3970 мм | 3400 мм | 3400 мм |
| Высота | 3100 мм | 3200 мм | 3130 мм | 3130 мм |
| Масса | 17000 кг | 17000 кг | 18460 кг | 17700 кг |
| Грунтовое давление | 0,067 МПа | 0,067 МПа | 0,027 МПа | 0,027 МПа |
| Клиренс | 400 мм | 400 мм | 495 мм | 495 мм |
| Радиус разворота | 490 мм | 490 мм | 460 мм | 106 мм |
| Тип отвала | угольный | прямой | прямой | серия R |
| Производительность | 250 м3/ч | 225 м3/ч | 220 м3/ч | 250 м3/ч |
| Ширина отвала | 3556 мм | 3970 мм | 4150 мм | 4150 мм |
| Высота отвала | 1120 мм | 1090 мм | 960 мм | 1578 мм |
| Масса отвала | 2672 кг | — | 1592 кг | 1592 кг |
