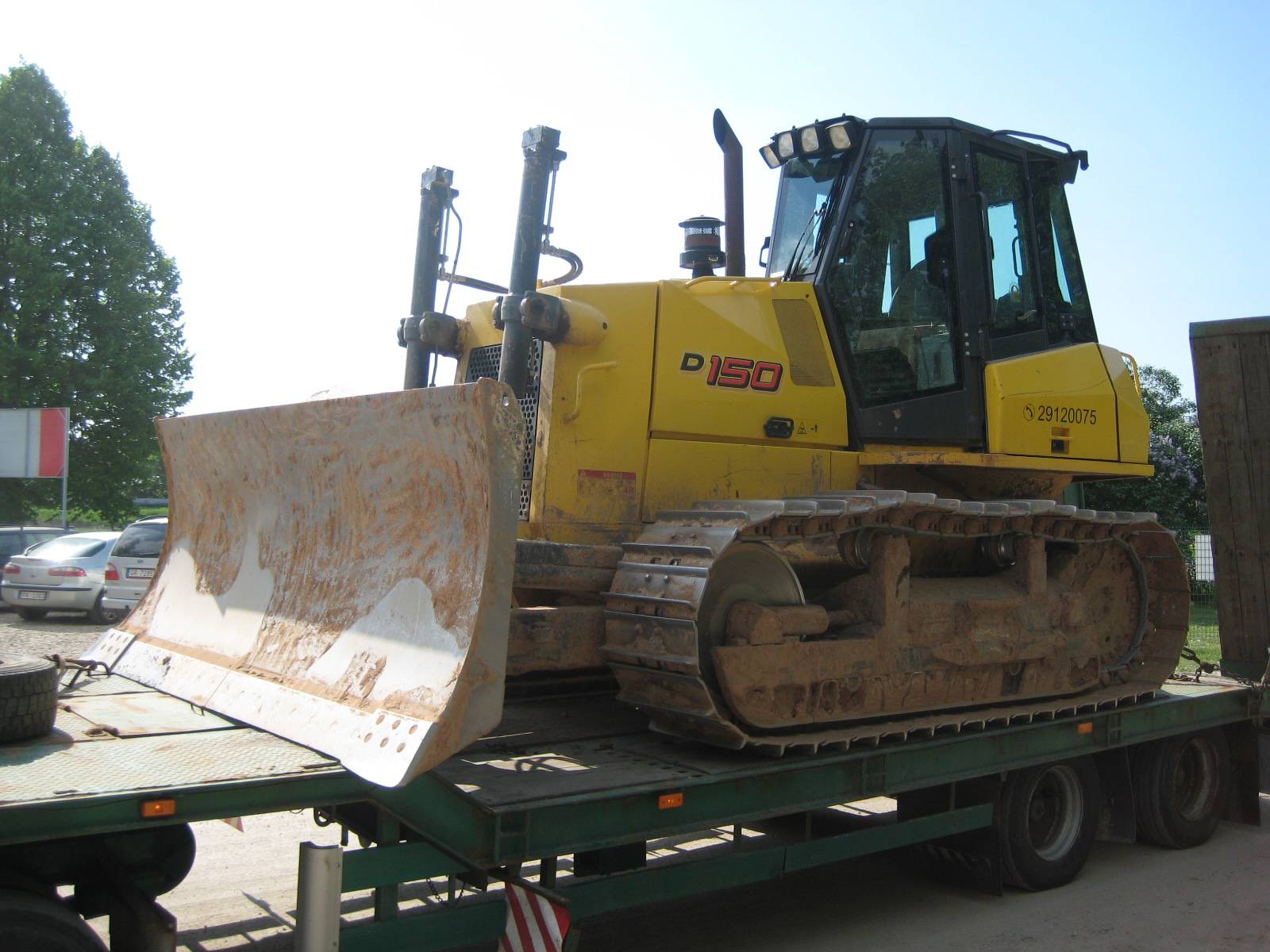

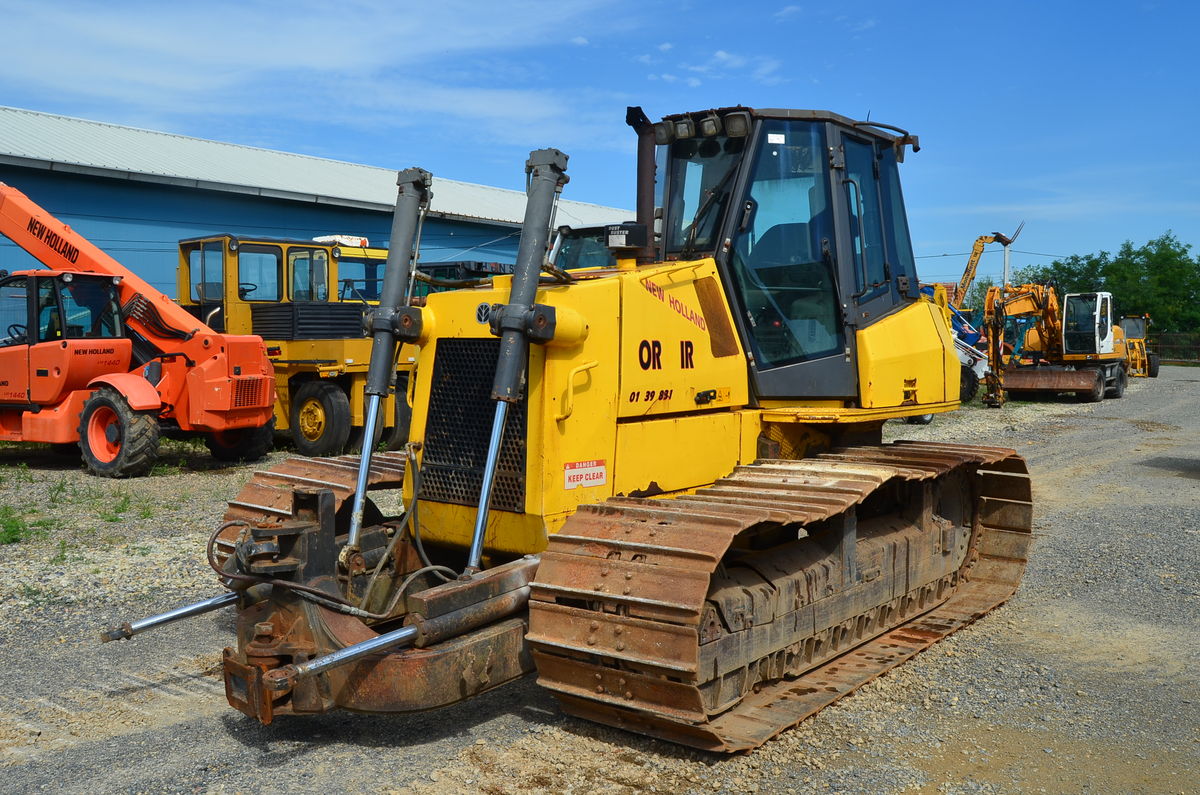

Бульдозер New Holland D150 технические характеристики

Ходовая часть

Для повышения тягового усилия и обеспечения плавности движения бульдозера предназначается приподнятые ведущие колёса и полная подвеска ходовой части. Причём динамические воздействия поглощаются несущей конструкцией; бортовые редукторы, мосты и система управления остаются неподверженными механическим воздействиям.

Выверенная конструкция тележки способствует снижению давления на основание на 15 процентов, по сравнению с предыдущей модификацией, а также исключает пробуксовку ленты, гарантируя рациональное распределение массы бульдозера и плавность движения. Катки монтируются на несущие трубчатые рамы, и это не даёт им никакой возможности скручиваться или изгибаться. В точках максимальных напряжений также предусмотрена установка дополнительного армирования.

Защита направляющих катков нужна для снижения количества агрессивных веществ, которые попадают на ходовую часть, а также для сокращения степени и скорости износа. Она оборудуется специальными резиновыми вкладышами. У направляющих колёс ходовой части имеется щиток, который обеспечивает дополнительную защиту от износа воздействием абразивных материалов на ходовую часть.

Гусеничные ленты – герметизированные, смазываемые, с системой принудительного крепления пальца (PPR). Они были специально разработаны для применения при работе, которая связана с сильными ударами и стабильно высокими нагрузками. Выверенная конструкция PPR фиксирует звено на пальце, сокращает возможность преждевременной потери смазочного материала. Герметичная конструкция стабильно покрывает палец гусеницы смазочным веществом, уменьшая контакт металла с металлом и исключая изнашивание внутренних частей пальца и вкладыша.

Ширина башмака составляет 610 мм. Количество башмаков на сторону – 43 шт. Шаг гусеничной цепи – 240 мм. Площадь контакта с грунтом – 4,24 кв.м. Количество опорных катков на сторону – 8 шт.

Устройство и особенности эксплуатации

В основе Cat D9R лежит прочный несущий остов, представленный усиленной рамой с цельнокатаными лонжеронами. Для увеличения прочности предусмотрено наличие литых стальных элементов. Уникальная конструкция картера позволяет устанавливать бортовые редукторы на значительной высоте, что уменьшает их загрязнение, риски механических повреждений и появления коррозии. Изготавливается рама из замкнутого профиля прямоугольного сечения.

Для оптимизации положения корпуса в пространстве используется балансирный брус шарнирного типа и ось качания. Отменная устойчивость также достигается за счет большой массы бульдозера и стабилизатора отвала, который исключает необходимость установки диагональных распорок.

Для плавного передвижения и увеличения тяги в бульдозере используется механизм полной подвески и приподнятых ведущих колес. Специальная конструкция тележки сокращает давление на основание на 15%. Катки устанавливаются на трубчатые рамы, что не позволяет им изгибаться или скручиваться. В местах повышенного напряжения присутствует дополнительное армирование.

Трансмиссия представлена 6-ступенчатой планетарной коробкой передач механического типа с равным количеством скоростей переднего и заднего хода. Главное достоинство КПП заключается в возможности распределения нагрузок между большим числом шестеренок. В заднем картере монтируются спиральные и косозубые конические передачи, за счет чего уменьшается уровень шума в салоне. Благодаря блочной конструкции КПП приобретать комплект зубчатых колес и шестеренок в случае ремонта не придется.

В состав трансмиссии входит делитель крутящего момента, разбивающий усилие в соотношении 3 к 1. Большая часть мощности поступает через гидравлическую систему, меньшая – через приводной клапан. Раздаточная коробка обеспечивает необходимую производительность при работе на ходу.

Надежная гидравлическая система Caterpillar D9R с возможностью автоматического регулирования с учетом нагрузки на оборудование позволяет максимально эффективно использовать функционал техники. За рациональное распределение мощности отвечает обратный гидравлический контур.

Бульдозер используется со следующим оборудованием:

фронтальные бульдозерные отвалы: SU (полууниверсальный) и U (универсальный);
брус-стабилизатор – используется для увеличения точности работы с грузами;
землеройные агрегаты: одностоечные и многостоечные рыхлители с функцией регулировки заглубления из кабины.

Кабина Катерпиллер D9R выделяется внушительными размерами. В базовую комплектацию входят системы безопасности ROPS и FOPS.

Достоинства кабины:

демпферы поглощают вибрацию и шум, позволяя работать с максимальным комфортом;
низкое положение заднего окна увеличивает зону контроля работы рыхлителя;
элементы включения и отключения очистителя и рычаги блокировки дверей размещены на руле;
наличие аптечки в базовом исполнении;
стекла дверей позволяют осматривать боковые зоны;
наличие отверстий для контейнеров, преобразователей, антенны и динамиков в стандартной комплектации;
удобное кресло с множеством настроек.

Режим работы Кат Д9Р устанавливает автоматически. Управление бульдозером максимально упрощено, основные операции водитель может выполнять одной рукой. Для поворота используется система торможения гусеницами или ручные элементы (руль и рычаги). Система контроля выполняет непрерывный анализ работы машины, обрабатывая данные с различных датчиков и позволяя своевременно выявить неполадки.

Катерпиллер D9R имеет следующие особенности эксплуатации и обслуживания:

краны, позволяющие сливать жидкость из радиатора и гидравлического бака, расположены в максимально удобной для проведения данных операций точке;
при длительной эксплуатации машина требует регулярных дозаправок. Полного бака хватает на 2-3 смены работы (не более 22 часов);
быстросъемные фитинги обеспечивают ускоренное выполнение диагностики;
управление машиной выполняется из кабины.
