Бульдозеры Cat®
Cat D3K2
Гусеничный бульдозер Cat D3K2 предназначен для выполнения различных видов землеройных работ. Он может производить послойное копание и перемещение грунта, горные разработки, планировку территории при обустройстве зеленых зон и т. п.
Модель D3K2 отличается расширенными возможностями. Набор новых функций включает в себя индикацию уклона, автоматическую установку отвала при работе на склонах, регулирование тяги и ряд других. Бульдозер оснащен системой AccuGrade, которая позволяет оператору резать и засыпать грунт с высокой точностью без дополнительных измерений на местности.
Дизельный двигатель Cat С4.4 ACERT соответствует требованиям Tier 3 по содержанию загрязнений в выхлопных газах. Частота вращения коленвала может настраиваться в соответствии с условиями работы, благодаря чему расход топлива снижается почти на 25 %.
Cat D5R2
Модель D5R2 предназначена для выполнения земляных работ в сложных условиях. Бульдозер имеет приподнятое ведущее колесо, благодаря чему машина обладает повышенной устойчивостью на пересеченной местности. Установленная система VPAT позволяет регулировать углы наклона и поворота отвала, обеспечивая высокую точность перемещения грунта. Электронная коробка передач имеет 3 + 3 скорости, которые опционально могут быть увеличены до 5 + 4. Дифференциальное управление позволяет быстро и точно выполнять поворот даже при наибольшей нагрузке на отвал.
Для выбора направления установлен рычаг «одноходового» управления. Предусмотрена автоматическая настройка рабочих параметров. Кабина имеет повышенную обзорность и встроенную защиту при опрокидывании (ROPS).
Благодаря высокой маневренности и точности перемещения грунта бульдозер Cat D5R2 может применяться на ограниченной площади или при расчистке территории.
Cat D7R
Гусеничный бульдозер Cat D7R оснащен приподнятым ведущим колесом, обеспечивающим хорошую тягу и устойчивость, в том числе на сложных участках. Встроенные электронные системы (AccuGrad) повышают точность выполнения земляных работ, не требуя дополнительных меток на местности. Дифференциальное управление позволяет бульдозеру быстро разворачиваться, даже при большой нагрузке на отвал.
На дисплей (Caterpillar Monitoring System) выводятся текущие параметры и рабочие данные. Все указатели приборной панели хорошо различимы даже при ярком солнечном свете. Благодаря системе контроля и трем уровням предупреждения оператор имеет всю информацию о текущем состоянии техники, не отвлекаясь от выполняемой работы.
Бульдозер оснащен кабиной с избыточным давлением, установленной на демпфирующих опорах. Большие окна обеспечивают хороший обзор. Для удобства оператора сиденье развернуто направо на 15о.
Cat D9T
Модель D9T предназначается для работы в тяжелых условиях. Мощный фирменный двигатель Cat 3408C позволяет выполнять все операции, в том числе рыхление плотного или слежавшегося грунта. Объема полного топливного бака хватает на работу без остановок в течение всего рабочего дня.
Для удобства обслуживания основные узлы бульдозера имеют модульную конструкцию и могут легко сниматься при ремонте или осмотре. Диагностика машины выполняется с помощью системы Cat Electronic Technician.
Область применения
В строительстве бульдозеры ДЗ-42 используются:
- Для рытья котлованов, траншей и кюветов;
- Нарезания каналов для отвода воды;
- Возведения насыпей;
- Засыпания котлованов и ям;
- Планировки участка под застройку;
- При обустройстве полунасыпей или полувыемок, уступов на косогорах;
- Для перемещения изъятого грунта на расстояние до 150 м.
В сельскохозяйственном производстве они используются для выравнивания площадок для обустройства хранилищ, при утрамбовке силоса, удалении навоза и прочих работах. Любая модель бульдозера ДЗ-42 может быть оснащена дополнительным бульдозерно-рыхлительным оборудованием, предназначенным для отделения промерзшего или сильно уплотненного грунта с последующим его разрыхлением. Оно размещается в задней части трактора.
Начало эксплуатации
Перед тем, как выехать на работу, водитель-машинист осматривает бульдозер ДЗ-42 и устраняет неисправности, обнаруженные во время проведения проверки. Осмотр проводится при заглушенном двигателе.
Эксплуатация бульдозера, находящегося в неисправном состоянии, категорически запрещена.
К работе на ДЗ-42 допускаются только прошедшие обучение и имеющие удостоверение водители-машинисты. Необходимо проверить, обеспечивает ли освещение, установленное на бульдозере, достаточную видимость всего окружающего рабочего пространства. Не следует оставлять работающую машину без присмотра, а также производить регулировочные и смазочные работы на ходу. Приступать к техническому обслуживанию и ремонту бульдозера можно только после того, как двигатель полностью остановлен.
Во время работы водитель-машинист заглубляет отвал в грунт на 410 мм под углом 55° и направляет движение бульдозера в нужную сторону. При этом ножами срезается нужный слой грунта и одновременно перемещается в отведенное для разгрузки место. Этот процесс называется отсыпкой, после окончания которой отвал необходимо поднять, и затем повторить цикл снова. Грунт перемещается на расстояние не более 60 м.
Навесное оборудование
На ДЗ-42 устанавливаются следующие отвалы:
- БНДТ-10 — неповоротный отвал шириной 2520 мм и весом 829,6 кг, способный на 25° менять положение по отношению к основанию бульдозера. Используется в основном при планировании стройплощадок и очистке дорог от снега.
- БНДТ-20 — полностью идентичен модели БНДТ-10, кроме ширины (2800 мм) и веса (874 кг).
- БПДТ — поворотный по отношению к продольной оси бульдозера отвал шириной 2800 мм, весом 1070 кг и углом поворота 25°.
- БУДТ — универсальный поворотный отвал с аналогичным БПДТ углом поворота, шириной и весом, имеющий угол перекоса 8° в поперечной плоскости.
Все отвалы имеют одинаковую высоту подъема 650 мм и максимальное заглубление 410 мм при угле резания 55°. Допускается уклон бульдозера до 20°. Управляется любой отвал при помощи двух гидроцилиндров, за исключением БУДТ, имеющем три таких устройства.
Техническая характеристика бульдозера ДЗ – 110Б
Бульдозер выпускается Челябинским тракторным заводом на базе трактора Т-130, разработанного в начале 60-х годов.
Трактор Т-130 (рисунок 3) относится к типу мощных гусеничных тракторов общего назначения и предназначен главным образом для выполнения тяжелых и трудоемких работ в агрегате с навесным и прицепным оборудованием, а также может быть успешно использован в агрегате с такими механизмами, как подъемный кран, погрузчик, корчеватель собиратель, и многими другими видами дополнительного оборудования. Бульдозер ДЗ-110 относится к тяговому классу 10. Применяется для землеройно-планировочных работ в дорожном, промышленном, гражданском, гидротехническом строительстве на грунтах 1-3 категории. Существующие модификации: трактора Т-130Б, бульдозеры ДЗ-28, ДЗ-110Б.
Рисунок 3. Трактор Т-130
На тракторе т-130 установлен четырехцилиндровый, четырехтактный дизельный двигатель Д-160 с турбонаддувом, камерой сгорания в днище поршня и запуском от карбюраторного пускового двигателя с электростартером.
Трансмиссия механическая, многоступенчатая. Состоит из сухой, постоянно замкнутой муфты сцепления с двумя ведущими и двумя ведомыми дисками, четырехвальной коробки передач, конической передачи, многодисковых сухих бортовых фрикционов и двухступенчатых бортовых редукторов.
Тормоза ленточные, двустороннего действия, плавающие, с фрикционными накладками, воздействующими на наружные барабаны бортовых фрикционов. В систему управления бортовыми фрикционами включены гидравлические сервомеханизмы.
Рама бульдозера т-130 выполнена в виде двух лонжеронов, приваренных к корпусу бортовых фрикционов. Тележки гусениц сварные, опорных катков – пять, поддерживающих роликов – два. Натяжное колесо имеет гидравлический механизм натяжения. Гусеница составлена из штампованных звеньев, соединенных пальцами и втулками. Башмаки специального профиля прикреплены к звеньям.
Трактор Т-130 оборудован раздельно-агрегатной гидросистемой, передней и задней навесками, маятниковым или жестким прицепным устройством. Возможна установка ВОМ (вала отбора мощности).
Кабина двухместная, закрытого типа, металлическая, с теплозвукоизоляционным уплотнением.
Номинальная эксплуатационная мощность двигателя, кВт (л.с.) | 117,7 (160) |
Частота вращения, об/мин: | |
– коленчатого вала двигателя при номинальной мощности | 1250 |
– ВОМ | 1000 |
Диаметр цилиндра, мм | 145 |
Ход поршня, мм | 205 |
Удельный расход топлива при номинальной эксплуатационной мощности, г/кВт*ч | 244,3 |
Применяемое топливо для: | |
– основного двигателя | дизельное |
– пускового двигателя | смесь бензина автомобильного А-72 или А-76 с моторным маслом дизеля в соотношении 20:1 по массе |
Вместимость топливного бака, л | 290 |
Колея, мм | 1880 |
Продольная база, мм | 2478 |
Дорожный просвет, мм | 415 |
Ширина башмаков, мм | 500 |
Удельное давление на почву с задним механизмом навески, МПа (кгс/см2) | 0,05 (0,5) |
Габаритные размеры, Д х Ш х В, мм | 5193 x 2475 x 3085 |
Масса конструктивная, кг | 14320 |
Функциональная схема устройства
Устройство состоит из 2 основных частей – передающей и приемной. Задача передающей части – формирование пачки импульсов с частотой 40 кГц и повторение пачек импульсов с возможностью изменения tи и tп – время импульса и время паузы соответственно. tп задает минимальный и максимальный пределы для изм …
Расчёт подшипников при статическом нагружении
Работоспособность подшипника при статическом нагружении обеспечивается, если выполняется условие: Эквивалентная статическая нагрузка будет: при этом коэффициенты нагрузок соответственно Х0= 0,5; Y0=0,42. Результаты расчёта эквивалентной статической нагрузки представлены в Таблице 5.10.15. Таблица 5 …
Ремонт насосов
высокого давления
Снятый с двигателя для ремонта насос высокого давления моют в ванне с керосином, очищают волосяными щетками, протирают, обдувают сжатым воздухом, а затем разбирают. Разборку насоса удобно выполнять на поворотном приспособлении, которое позволяет наклонять и поворачивать насос. Для разборки применяю …
Модификации
Кроме базовой модели ДЗ-42, применяемой в строительстве, коммунальной сфере и сельском хозяйстве, есть еще три основных модификации, которые следует рассмотреть более детально.
ДЗ-42Г — специально разработанная для сельского хозяйства модель, использующаяся в основном на мелиоративных работах, а также в горной местности. Этот бульдозер оснащен одним двухсторонним гидроцилиндром.
ДЗ-42Т — используется в заболоченных и труднопроходимых местах. Эта модификация даже получила название «торфяной». За счет ширины гусениц у бульдозера заметно увеличена опорная площадь, а высокий дорожный просвет (37 см) позволяет преодолевать завалы, колеи и другие препятствия. Звенья гусениц оснащены почвозацепами, что позволяет ДЗ-42Т работать на подвижном грунте в заболоченной местности, не проваливаясь при этом в зыбкий грунт или торфяник.
ДЗ-42П — модель оснащается полноповоротным отвалом, фиксирующимся шарнирами на толкающих брусьях, крепящихся на специальной поперечной балке. При перекосе отвала за счет шарниров брусья проворачиваются и бульдозер остается в работоспособном состоянии. При этом изменение угла наклона по отношению к горизонтальной плоскости очень удобно при проведении работ по очистке улиц от снега.
Технические характеристики
На бульдозерах ДЗ-42 устанавливаются 4-х цилиндровый дизельный двигатель с турбонаддувом марки Д-440-22 (Россия) или СМД-18Н (Украина), с жидкостной системой охлаждения. Мощность двигателей – 95 л.с. (69,7 кВт), номинальное тяговое усилие – 36 кН. Запускается двигатель при помощи электростартера. Для лучшего запуска в холодное время двигатель бульдозера оснащается предпусковым подогревателем. Муфта сцепления – фрикционная, сухая, постоянно замкнутая, двухдисковая. КПП – механическая, 7-ми ступенчатая. Емкость топливного бака – 245 л, удельный расход топлива – 185 г/л.с.ч.
Основной рабочий орган бульдозера ДЗ-42 – неповоротный отвал, который закреплен на поперечной балке посредством двух толкающих брусьев с сечением коробчатого типа и специальных цапф. В стабильном рабочем положении отвал удерживается благодаря жесткому винтовому раскосу и гидрораскосу. В горизонтальной плоскости устойчивость отвала обеспечивается механизмом компенсации перекоса, который равномерно распределяет нагрузку между толкающими брусьями. Нижняя кромка отвала оснащена сменными режущими ножами с двумя лезвиями. Сверху над центральной частью отвала устанавливается специальный козырек. Он не позволяет грунту пересыпаться через верхнюю кромку. Отвал приводится в движение посредством двух гидроцилиндров, закрепленных на кронштейнах. Управление гидроцилиндрами осуществляется от гидросистемы трактора, в которую входит трехсекционный гидрораспределитель и шестеренчатый насос.
Ширина отвала составляет 2,5 м. Высота у разных моделей варьирует в пределах 80-90 см. При переезде к месту работы он может быть поднят на высоту 60 см, величина заглубления – до 30 см. Угол резания составляет 55°. Отвал устанавливается в передней части трактора под прямым углом (90°).
Управление бульдозером ДЗ-42 осуществляется из комфортной кабины. Она оснащена отопительным прибором (калорифером), кондиционером и воздухоочистителем. Они создают оптимальный микроклимат при любых погодных условиях. Система кондиционирования включается автоматически при полностью закрытых окнах. В кабине установлено двухместное подрессоренное сиденье. Его положение можно изменять в соответствии с габаритами и ростом машиниста. Смещение кабинки от оси бульдозера вправо обеспечивает максимальный обзор, предоставляя возможность контролировать рабочий процесс.
| Наименование | ДЗ-42Г | ДЗ-42П |
|---|---|---|
| Тяговый класс | 3 | |
| Базовый трактор | ДТ-75М | ДТ-75Д |
| Двигатель | А-41 (Д-440-22) | |
| Эксплуатационная мощность, кВт (л.с.) | 70 (95) | |
| Тип отвала | Неповоротный | Поворотный |
| Габаритные размеры отвала, мм- длина- высота (с козырьком) | 2560800 (950) | 2800800 (950) |
| Максимальная высота подъема отвала, мм | 830 | 635 |
| Наибольшее заглубление отвала, мм | 410 | 300 |
| Угол установки отвала в плане, ° | 90 | ±25 |
| Угол резания, ° | 55 | |
| Предельно допустимый уклон при работе бульдозера, ° | 20 | |
| Объем грунта, перемещаемого отвалом, м³ | 1,5 | |
| Скорость движения вперед, км/ч | 5,3…11,3 | |
| Габаритные размеры, мм- длина- ширина- высота | 498025602650 | 520028002710 |
| Масса, кг- эксплуатационная бульдозера- бульдозерного оборудования | 7985800 | 7430900 |
История создания
Изобретение гусеничного хода является таким же великим и фундаментальным, как и изобретение колеса. Но если создатель колеса неизвестен, то гусеницы были изобретены русским крестьянином Федором Абрамовичем Блиновым, родившимся в 1827 г. в с. Никольское, относящемся к Вольскому уезду Саратовской губернии. Родители изобретателя были крепостными.
Высший Совет народного хозяйства Советского Союза в 1926 г. принимает постановление о строительстве тракторного завода в Сталинграде. Закладка Сталинградского, а впоследствии Волгоградского тракторного завода (ВгТЗ) состоялась 12.07.1926 г., а уже 17.06.1930 г. был выпущен первый СТЗ-1 — колесный трактор с двигателем мощностью 30 л.с. К 1932 году с конвейера завода уже сходило более 140 тракторов в сутки.

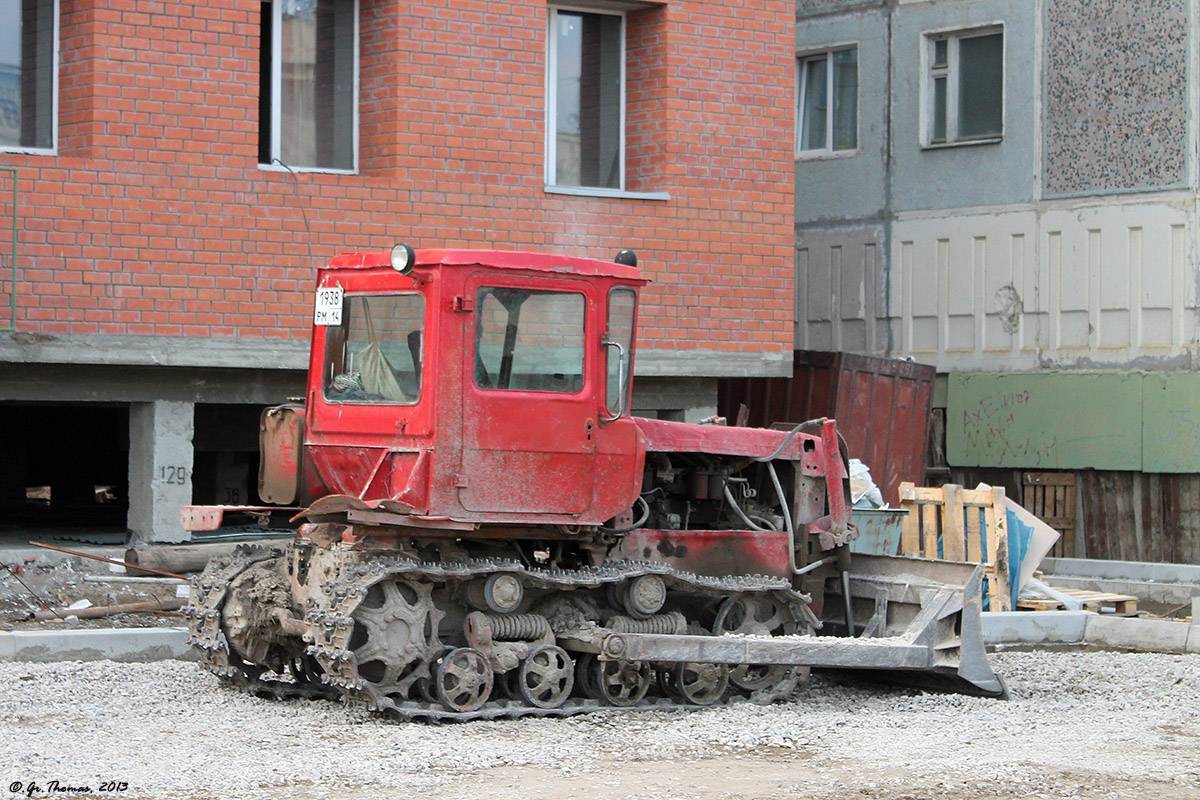

Базовой моделью бульдозера ДЗ-42 является гусеничный трактор ДТ-75, производство которого было начато в 1963 г. В отличие от предшественника, ДЗ-42 выполнял любые землеройные работы и использовался при формировании стройплощадок. Многофункциональность бульдозера обеспечивалась тем, что на него устанавливался универсальный отвал, на котором можно было менять угол наклона.
В настоящее время ВгТЗ является тракторной компанией, входящей в концерн «Тракторные заводы». За время существования производства предприятие выпустило ряд модификаций ДЗ-42, спрос на которые остается на высоком уровне.
К примеру, на советской научно-исследовательской дрейфующей станции «Северный полюс-30», открытой 09.10.1987 г. и просуществовавшей до 04.04.1991 г. в качестве транспорта работали болотоход ДТ-75 и бульдозер ДЗ-42.

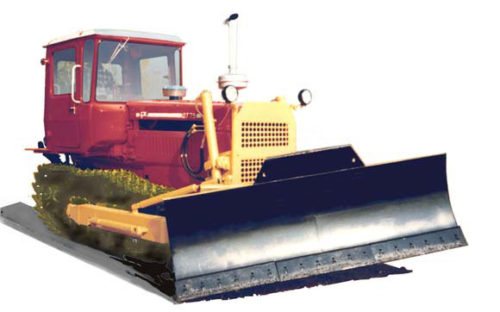

Отличительные особенности бульдозера ДЗ-42Г
Модель ДЗ-42Г предназначена для выполнения мелиоративных и строительных работ на грунтах средней степени тяжести. Ее основное рабочее оборудование – бульдозерный отвал. Для его установки используется базовая модель гусеничного трактора ДТ-75М, оснащенная двигателем А-41. Его мощность – 90 л.с (66 кВт).
Для подъема и опускания отвала используется один поршневой (двустороннего действия) гидроцилиндр. Его шток крепится к специальному кронштейну отвала, расположенному в центральной части. Бульдозерный отвал устанавливается на трактор посредством двух толкающих брусьев, на которых он фиксируется с помощью цапф. Брусья соединяются с поперечной балкой транспортного средства, которая закреплена специальными кронштейнами лонжеронов трактора между катками ходовой части. Отвал может быть заглублен на 41 см. Максимальная высота подъема – 80 см. Скорость подъема – 0,25 м/сек. Угол резания – 55°.
