ДВИГАТЕЛЬ

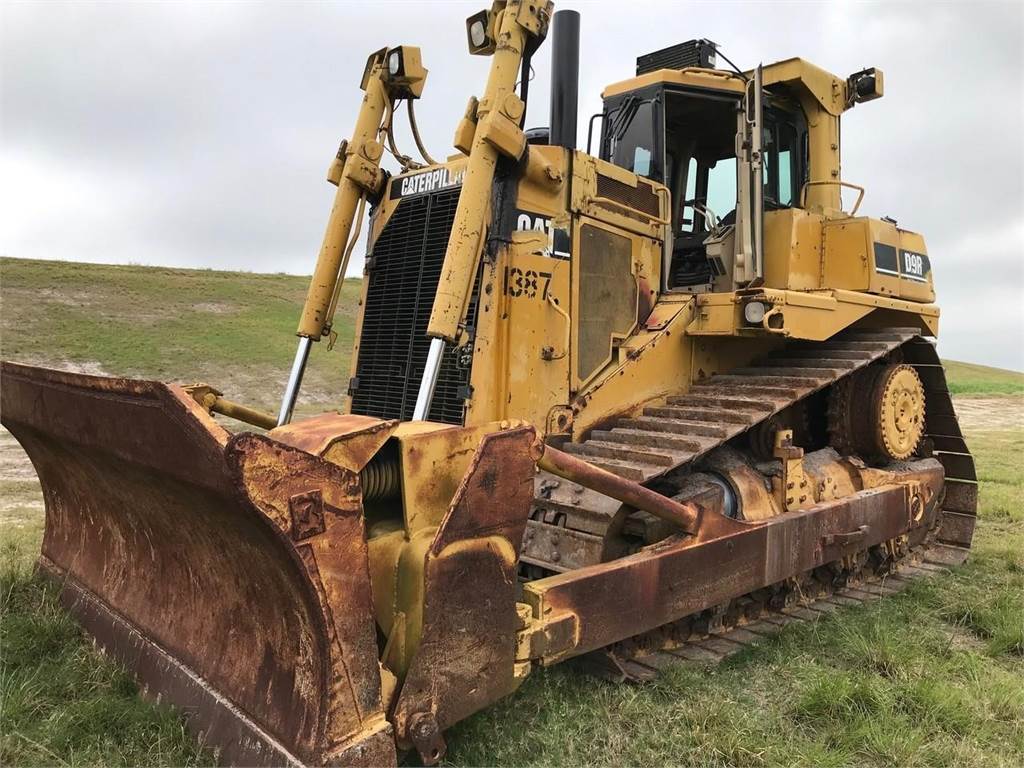

Caterpillar D9R оснащен дизельным двигателем Cat 3408 с непосредственным впрыском топлива, радиатором и турбокомпрессором. Электронный контроль расхода топлива повышает экологичность двигателя и топливную экономичность. Чугунный блок цилиндров выдерживает высокие растягивающие усилия, что увеличивает долговечность двигателя. Cat 3408 обладает высоким крутящим моментом, что позволяет бульдозеру выполнять самые тяжелые работы. Еще одной особенностью двигателя является специальная защита, которая пригодится при запуске в минусовые температуры.
Характеристики агрегата Cat 3408:
- полезный объем – 18 литров;
- номинальная мощность — 330 (443) кВт (л.с.);
- номинальная скорость — 1900 об/мин;
- количество цилиндров — 8;
- отверстие — 137 мм;
- средний расход топлива – 40 л/ч.
Ходовая часть
В составе ходовой части трактора – опорные катки и катки поддерживающие, усиленный встроенный балансир, ролики со встроенной функцией непрерывной смазки, ведущая звёздочка, щитки гусениц, гидравлический механизм натяжения гусениц. На каждую из сторон бульдозера приходится по 39 башмаков и по 6 опорных катков. Давление на грунт (ISO 16754) с прямым отвалом составляет 62,4 кПа. Общая площадь контакта гусеницы с поверхностью составляет 6,4 кв.м. Шаг гусеничной ленты – 203 мм. Размер стандартного башмака – 915 мм.
Управление поворотом – дифференциальное, повышающее скорость одной гусеничной ленты, при одновременном снижении скорость другой. В итоге, поворот получается исключительно точным и быстрым, даже при условии максимальной нагрузки на бульдозерный отвал. Это способствует отличной маневренности и сокращению времени рабочего цикла, точной регулировки скорости при работе на мягких грунтах. В ходовой части бульдозера САТ D6R применяется не раз оправдавшее себя решение – высокий привод и приподнятая основная звёздочка. Бульдозер имеет низкое расположение центра тяжести. Конструкция с приподнятым ведущим колесом защищает важнейшие компоненты от возможных сильных ударов и обеспечивает удобную для техобслуживания модульную конструкцию.
Ходовая часть спецмашины рассчитана на долгую службу в условиях постоянного воздействия абразивных материалов и серьёзных ударных нагрузок. К примеру, в лесозаготовительной отрасли, либо при эксплуатации на боковых уклонах, в скалистой или пересечённой местности.
Навесное оборудование бульдозера CAT D9R
САТ D9R – это универсальная спецмашина с большим списком допоборудования, для смены которого значительного количества времени не требуется. В первую очередь это, естественно, фронтальные рабочие органы – бульдозерные отвалы.Они жёсткие, с коробчатым профилем в раме конструкции, выполненые из высокопрочной стали. Эти рабочие органы всегда готовы к применению при любых рабочих условиях.
- Сферический отвал отличается очень большой вместительностью. Он используется для транспортировки громоздких грузов на большие расстояния.
- Отвал в виде полусферы применим при работе с очень плотными материалами, когда только лишь усилия рытья может оказаться недостаточно, и решающее значение имеют характеристики врезания в грунт.
- Есть также бульдозерные отвалы специального назначения, которые используются для производства разного рода узкопрофильных работ повышенной сложности.
- Система наклона отвала (доп. система двойного перекоса) формирует нужный угол наклона фронтального рабочего органа. Для решения очень сложных задач есть возможность использовать дополнительные режущие кромки и угловые резцы. Режущие кромки изготавливаются из высокопрочной стали DН2. В целях продления срока службы при работе с особо уплотнёнными и твёрдыми материалами, угловые резцы производятся из стали DНЗ.
- В ассортимент навесного оборудования CAT входят отвалы специального назначения, включая отвалы для работы на угольных складах, буферные бульдозерные отвалы, рекультивационные отвалы и отвалы для древесной щепы.
Второй важный рабочий орган спецмашины, устанавливаемый сзади, – это рыхлитель.
- Одностоечный рыхлитель – предназначен для тяжёлых условий и большой глубины рыхления. Механизатор может изменять глубину установки стойки непосредственно из кабины, при помощи съёмника пальца одностоечного рыхлителя (опция). Большая цельная стойка входит в комплект для глубокого рыхления.
- Многостоечный рыхлитель – используется для более лёгких условий и менее сложных материалов, обеспечивая быстроту работы и высокий уровень производительности. Зубья используются один, два или три, в зависимости от типа разрабатываемого грунта.
Производители обращают внимание на специальную систему безударной установки зуба рыхлителя, с устройством для удержания защитных элементов стойки. Наконечник и защитные элементы стойки легко и просто устанавливается поворотом храповика 3/4 дюйма на 180 градусов
Замена не занимает много времени, молоток при этом не требуется, а уровень безопасности высокий. Простота установки, отсутствие необходимости использования молотка и высокий уровень безопасности. А также высокая скорость замены и сокращение времени простоя.
Для обеспечения необходимой развесовки бульдозера для проведения бульдозерных работ с максимальной производительностью служит третий вид навесного оборудования – задние противовесы. Их можно применять для бульдозера, не оснащённого другим задним навесным оборудованием (рыхлителем).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры:
- базовая длина машины – 4908 мм;
- длина бульдозера с дышлом — 5243 мм;
- длина бульдозера с лебедкой – 5545 мм;
- длина бульдозера с одностоечным рыхлителем – 6529 мм;
- длина бульдозера с многоуровневым рыхлителем – 6539 мм;
- длина бульдозера с полусферическим сошником — 6592 мм
- длина бульдозера с шаровым отвалом — 6931 мм
- Длина бульдозера с полусферическим отвалом и одностоечным рыхлителем — 8241 мм;
- ширина под подвеской катков – 3308 мм;
- ширина без штифтов (базовая колодка) — 2898 мм;
- Высота кабины с конструкцией FOPS — 3821 мм;
- Высота кабины с конструкцией ROPS – 3998 мм;
- Высота выхлопной трубы – 4005 мм;
- дорожный просвет – 588 мм.
Доступны два типа бульдозерных сошников:
- полусферический 9СУ;
- сферический 9У.
Параметры отвалов (9SU/9U):
- ширина по бортам — 4310/4650 мм;
- высота — 1934/1934 мм;
- глубина траншеи – 606/606 мм;
- высота — 1422/1422 мм;
- предельный уклон — 940/1014 мм;
- вместимость — 13,5/16,4 куб.м;
- вес — 6543/7134 кг.
Параметры рыхлителей (одностоечный/многостоечный):
- тип — регулируемый с параллелограммным механизмом / регулируемый с параллелограммным механизмом;
- количество слотов — 1/3;
- ширина балки — — 2640 мм;
- конечная высота подъема — 882/885 мм;
- максимальная глубина проникновения — 1231/798 мм
- максимальное разрывное усилие – 320,5/324,6 кН;
- максимальное усилие проникновения — 153,8/147,9 кН.
