Модификации и особенности
В основе бульдозера Катерпиллер D6R лежат проверенные временем решения американского производителя. Семейство включает несколько модификаций, различающихся типом используемого оборудования и отдельными элементами конструкции.
Основные модификации:
- Caterpillar D6R – базовая модель;
- Caterpillar D6R (Series II) – карьерный гусеничный вариант массой 15000 кг;
- Caterpillar D6R LGP (Series II) – модификация массой 21000 кг с усиленным контактом гусениц с поверхностью, позволяющим проходить заболоченные и переувлажненные зоны;
- Caterpillar D6R (Series III) – вариация массой 18700 кг;
- Caterpillar D6R XL (Series III) – бульдозер массой 15000 кг с двигателем повышенной мощности, увеличивающим возможности техники;
- Caterpillar D6R XW (Series III) – карьерная гусеничная модификация массой 20000 кг.
Особенности семейства Кат D6R:
- высочайший комфорт работы. Обновленная кабина бульдозера с передовой конструкцией и эргономичными органами управления позволяет оператору без дополнительных усилий выполнять любые операции;
- мощный агрегат;
- широкая линейка дополнительного оборудования;
- интегрированные технологии, улучшающие контроль и управление техникой;
- удобство техобслуживания и хорошая клиентская поддержка от производителя.
Технические данные — D6N XL Caterpillar
Примечание. Все перечисленные данные проверяются экспертами команды LECTURA Specs. Однако могут возникнуть неполные данные и ошибки. Свяжитесь с нашей командой с любым предложением об изменении.
| Вес | 16.399 т |
|---|---|
| Транспортная длина | 3.995 м |
| Транспортная ширина | 2.5 м |
| высота в транспортном cостояние | 3.108 м |
| Давление на грунт | 0.46 п/дд |
| Ширина гусениц | 610 мм |
| Скорость | 9.8 км/ч |
| 12.2 км/ч | |
| Ширина фронтального ножа-отвала | 3.272 м |
| Вид привода | HY |
| 31.39 т | |
| Производитель двигателя | Caterpillar |
| Модель двигателя | C7.1 Acert |
| Мощность двигателя | 133 кВт |
| Мощность двигателя | 178 л/с |
| Рабочий объем | 7.1 л |
| Диаметр цилиндра х ход поршня | 105×135 мм |
| уровень выбросов | Tier 4 F |
| Вид отвала | ### |
| Габариты д х ш х в | ### |
| Число оборотов при макс. крутящем моменте | ### |
| Макс. крутящий момент | ### |
| число цилиндров | ### |
| Вес | ### |

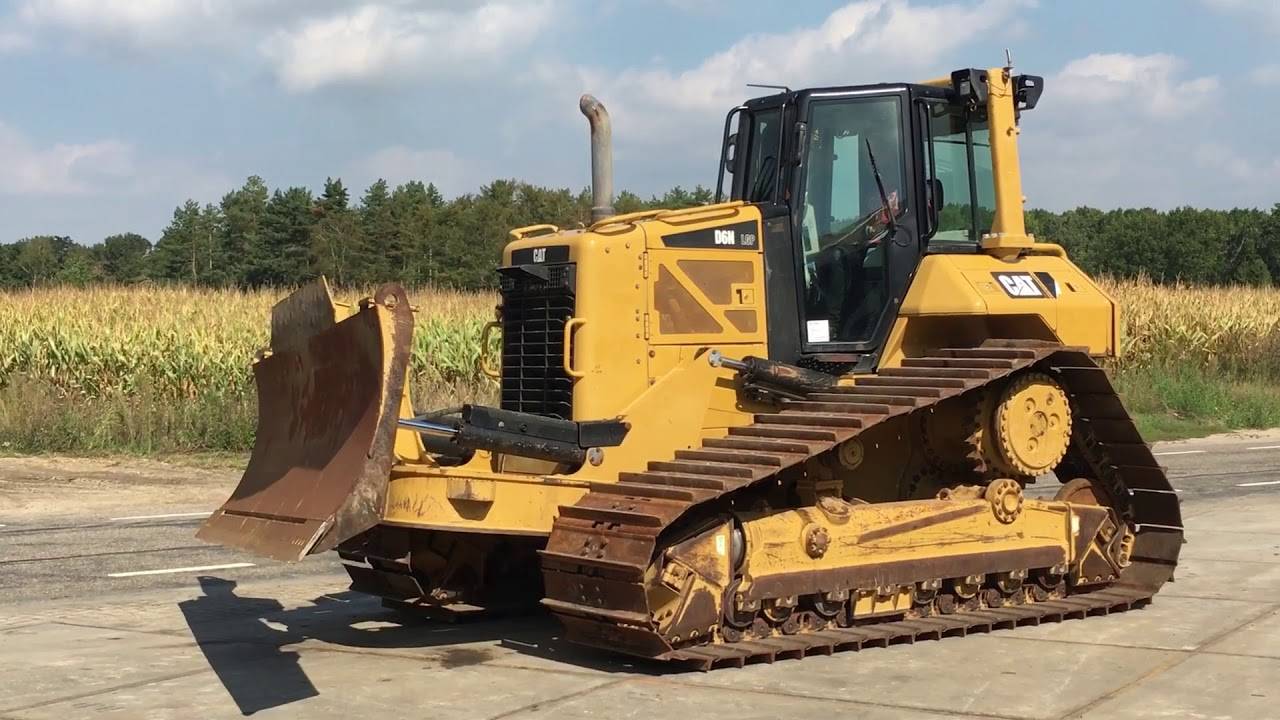

Базовая модель с кабиной Rops с отвалом
Конструктивные показатели спецтехники
В модельный ряд этого типа бульдозеров входит несколько модификаций, различающихся по весу и вместимости отвала. Базовые технические характеристики D6N спецтехники следующие:
| Тактико-технические показатели | Данные по бульдозерам Caterpillar D6N |
| Вес спецтехники в кг | 15586–17722 |
| Объем отвала в кубометрах | 3,16–4,28 |
| Высота и ширина отвала в см | 141,1х378 |
| Глубина копания максимальная в см | 65,6 |
| Экологический стандарт | EPA Tier 2, EU Stage II |
| Высота кабины с ROPS в см | 308,3 (XL) или 319,7 (LGP) |
| Ширина в см (без отвала) | 249,2 (XL) либо 302,2 (LGP) |
| Дорожный просвет (без учета высоты грунтозацепа) в см | 42,4 (XL) либо 53,8 (LGP) |
| Модель двигателя | Cat 3126В DITAAC |
| Мощность (в лошадиных силах) | 108 кВт/145 |
| Расход дизельного топлива в л/маш.час | 17,2 и выше (в зависимости от нагрузки) |
| Поршневой ход в см | 12,7 мм |
| Диаметр цилиндра в см | 11 |
| Объем двигателя в литрах | 7,2 |
Конструкция бульдозеров Caterpillar облегчает техническое обслуживание – все важные узлы доступны для осмотра и ремонта.
Габариты Caterpillar D6N
Рабочее оборудование и габариты
На базовой версии бульдозера Caterpillar D6 устанавливается стандартный бульдозерный отвал и рыхлитель. Рыхлитель имеет конструкцию ножеподобного агрегата, вмонтированного в корму машины на мощной раме. Доступны однозубые и многозубые рыхлители. Специальные пластины со сменными заостренными наконечниками из твердого сплава стали создают усилие копаний до 8 тонн. При этом глубина рыхления с высоты до полуметра составляет 500 мм. Тяга обратной выемки достигает 18,5 тонн. Мощные рабочие органы обеспечивают дробление даже скальных пород на мелкие фракции.
Габаритные размеры бульдозера Caterpillar D6:
Кат D6R работает со следующим рыхлительным и бульдозерным оборудованием:
Преимущества спецтехники Cat D6R:
Кабина оператора
Базовая сборка предполагает установку не только главных механизмов и агрегатов, но и магнитолы с двумя динамиками и антенной, а также системы кондиционирования. Безопасность работы обусловлена большой обзорностью. Сужающийся капот, топливный бак улучшенной формы, узкий гусеничный ход с одной стойкой гарантируют хорошую видимость рабочей зоны. Большие стекла обеспечивают видимость на отвал, а также по бокам машины. Установка зеркала заднего вида на небольшой высоте дает возможность контролировать положение рыхлителя.
Для обеспечения эффективности необходимы не только высокие технические характеристики Катерпиллер Д6Р, но и удобство оператора. В кабине имеется кресло Comfort с системой регулировок, рельефной высокой подушкой и сворачивающимся передним краем. Подлокотники также имеют возможность настройки под индивидуальные особенности. Боковые поддержки удобны при работе на уклоне.
В качестве системы безопасности выступает ROPS. В салоне понижен уровень шума и вибрации, проведена электросистема 12 В или 24 В. Приборная панель оснащена индикаторами и датчиками, отображающими состояние машины в настоящий момент времени. Их видно даже при прямом попадании солнечных лучей.
Ходовая часть
В составе ходовой части трактора – опорные катки и катки поддерживающие, усиленный встроенный балансир, ролики со встроенной функцией непрерывной смазки, ведущая звёздочка, щитки гусениц, гидравлический механизм натяжения гусениц. На каждую из сторон бульдозера приходится по 39 башмаков и по 6 опорных катков. Давление на грунт (ISO 16754) с прямым отвалом составляет 62,4 кПа. Общая площадь контакта гусеницы с поверхностью составляет 6,4 кв.м. Шаг гусеничной ленты – 203 мм. Размер стандартного башмака – 915 мм.
Управление поворотом – дифференциальное, повышающее скорость одной гусеничной ленты, при одновременном снижении скорость другой. В итоге, поворот получается исключительно точным и быстрым, даже при условии максимальной нагрузки на бульдозерный отвал. Это способствует отличной маневренности и сокращению времени рабочего цикла, точной регулировки скорости при работе на мягких грунтах. В ходовой части бульдозера САТ D6R применяется не раз оправдавшее себя решение – высокий привод и приподнятая основная звёздочка. Бульдозер имеет низкое расположение центра тяжести. Конструкция с приподнятым ведущим колесом защищает важнейшие компоненты от возможных сильных ударов и обеспечивает удобную для техобслуживания модульную конструкцию.
Ходовая часть спецмашины рассчитана на долгую службу в условиях постоянного воздействия абразивных материалов и серьёзных ударных нагрузок. К примеру, в лесозаготовительной отрасли, либо при эксплуатации на боковых уклонах, в скалистой или пересечённой местности.
Конструктивные показатели спецтехники
В модельный ряд этого типа бульдозеров входит несколько модификаций, различающихся по весу и вместимости отвала. Базовые технические характеристики D6N спецтехники следующие:
| Тактико-технические показатели | Данные по бульдозерам Caterpillar D6N |
| Вес спецтехники в кг | 15586–17722 |
| Объем отвала в кубометрах | 3,16–4,28 |
| Высота и ширина отвала в см | 141,1х378 |
| Глубина копания максимальная в см | 65,6 |
| Экологический стандарт | EPA Tier 2, EU Stage II |
| Высота кабины с ROPS в см | 308,3 (XL) или 319,7 (LGP) |
| Ширина в см (без отвала) | 249,2 (XL) либо 302,2 (LGP) |
| Дорожный просвет (без учета высоты грунтозацепа) в см | 42,4 (XL) либо 53,8 (LGP) |
| Модель двигателя | Cat 3126В DITAAC |
| Мощность (в лошадиных силах) | 108 кВт/145 |
| Расход дизельного топлива в л/маш. час | 17,2 и выше (в зависимости от нагрузки) |
| Поршневой ход в см | 12,7 мм |
| Диаметр цилиндра в см | 11 |
| Объем двигателя в литрах | 7,2 |
Конструкция бульдозеров Caterpillar облегчает техническое обслуживание – все важные узлы доступны для осмотра и ремонта.
Габариты Caterpillar D6N
Кабина бульдозера САТ D6R
Кабина бульдозера – обновлённая, снабжённая встроенным каркасом защиты при опрокидывании (ROPS) и защиты от падающих предметов (FOPS). Она предоставляет хорошие условия для работы: полный круговой обзор, низкий уровень шума, а также детально проработанную герметичность с отличной пылезащитой.. Стандартное кресло механизатора – подрессоренное, имеющее 8 положений регулировки и регулируемые подлокотники, а также возможность смещения на 15 градусов. На кресле имеется встроенный ремень безопасности с инерционной катушкой шириной 76 мм. Кабина оборудована мощными и производительными отопителем и кондиционером.
Приборная панель предельно проста и понятна в использовании. На ней отображаются уровень дизтоплива, частота вращения коленчатого вала мотора, температурные показатели масла силовой передачи, гидравлического масла и охлаждающей жидкости двигателя.
Электронная система контроля «САТ Electronic Monitoring System» предупреждает световыми и/или звуковыми сигналами об ограничении подачи воздуха во впускной коллектор двигателя, о неисправности силовой передачи или топливных фильтров, или о наличие воды в дизтопливе.
Органы управления рабочим оборудованием и поворотами не потребуют прилагать большие усилия при использовании. Они отличаются хорошей эргономикой, обеспечивающей удобство управления. Для переключения направления хода и передач нужно использовать только один рычаг. Рукоятка управления гарантирует высокую точность работы в ограниченных пространствах, вблизи зданий, других машин и прочих препятствий на объекте. Управление переключением передач – кнопочное; частотой вращения коленвала – поворотным шкальным диском.
