Бульдозер Caterpillar D5R2 технические характеристики

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры (XL/LGP):

длина машины без допоборудования с кабиной-3766/3766 мм
длина машины без допоборудования с грузовым боксом — 3706/3706 мм
ширина по аркам — 2640/- мм
ширина на стандартных шкворнях — 2450/3000 мм;
Высота на выходе — 3042/3122 мм;
высота кабины (фонарика) – 3055/3155 мм;
дорожный просвет – 364/444 мм.

Увеличение длины бульдозера при использовании аксессуаров (XL/LGP):

отвал челночного бульдозера (прямой) — 1235/- мм;
ковшовый бульдозерный отвал (25 градусов поворота) — 2075/- мм;
полусферический бульдозерный отвал — 1170/- мм;
Бульдозерный отвал ВПАТ (прямой) — 1195/1250 мм;
бульдозерный отвал VPAT (поворот на 25 градусов) — 1815/2060 мм;
румпель – 1230/1140 мм.

Бульдозеры Caterpillar D5R2 доступны со следующими типами отвалов:

полусферический (5SU XL);
прямой (5A XL);
5ВПАТ (XL/LGP).

Параметры отвалов для модификации Caterpillar D5R2 XL (5SU/5A/5VPAT):

ширина по бортам — 3154/4165/3272 мм;
высота – 1238/1031/1195 мм;
высота подъема – 1076/1140/1067 мм;
глубина копания – 473/505/420 мм;
предел уклона — 665/-/485 мм;
мощность — 4,28/3,18/3,31 куб. м;
масса — 1957/2573/2426 кг.

Параметры отвала модификации Caterpillar D5R2 LGP (5VPAT):

ширина по боковым напускам – 4082 мм;
высота — 1040 мм;
высота подъема – 1052 мм;
глубина копания – 500 мм;
предельный уклон – 585 мм;
вместимость — 3,87 куб.м;
вес — 2852 кг.

Параметры рыхлителя:

тип — фиксированный параллелограмм;
количество подпорок — 3;
ширина балки – 2202 мм;
конечная депрессия — 475 мм;
заглубляющая сила — 52 кН;
усилие отрыва — 125,8 кН;
вес — 1400 кг.

Масса бульдозера с отвалом (эксплуатационная/транспортировочная):

D5R2 XL (VPAT) — 16032/14714 кг;
D5R2 XL (СУ) — 16119/13862 кг;
D5R2 XL(A) — 17003/15351 кг;
D5R2 LGP (VPAT) — 18504/16999 кг.

Ходовая часть

Бульдозер имеет гусеницы и привод. Лебедки тросового типа связаны с гидравлическим приводом рыхлителя и отвала. Рельс гусеницы поднимается на высоту 65 миллиметров. Удельное давление на грунт, создаваемое машиной, составляет 0,658 кПа.

Составными частями бегового оборудования являются:

Специальная поддержка ледовой арены.
Усиленный балансир.
Рейнджеры занимают центральное место и обеспечивают пониженное давление на поверхность.
Концевой щит гусеницы.
Катки SystemOne оснащены системой смазки.
Гидравлические системы натяжения гусениц.
Ведущая передача
Роликовая рама.
Ременная цепь SystemOne.

Характеристики двигателя

Модель спецтехники Cat D6R производится на базе 6-цилиндрового однорядного двигателя с гидравлическим усилителем и электронным управлением подачи топлива. Особенность устройства – система ACEPT, обеспечивающая точность дозирования и контроль над движением воздуха внутри мотора, что позволяет максимально повышать его производительность. Степень вредности выхлопных газов Caterpilar D6R – в соответствии с нормами EC Stage IIIA. Для использования в качестве горючего пригодно большинство типов дизельного топлива, предназначенного для спецтехники, при этом двигатель малочувствителен к его качеству.

Двигатель Caterpillar D6R

Основные характеристики бульдозера Caterpilar D6R:

объем двигателя – 8,8 л;
мощность двигателя – 175 л. с.;
скорость вращения – 2000 об/мин.;
сила сжатия – 16,1;
размер цилиндра – 112 мм;
расход топлива – 16,5 л/час (средний);
полный бак – 424 л.

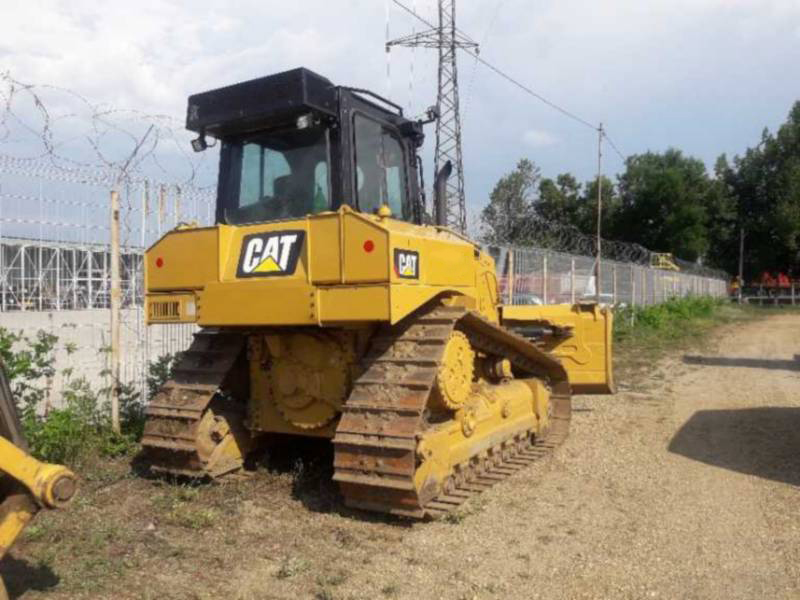

Вид бульдозера со стороны

Вся система, охлаждающая двигатель, использует 76,8 литра тосола единовременно, из которых до 51 литра приходится на основной бак, бортовые редукторы способны вместить в среднем по 13,6 литра жидкости каждый. Для достижения максимальной мощности также применяется система турбонаддува, обеспечивающая больший разгон крыльчатки турбины потоком отработавших газов.

ДВИГАТЕЛЬ

Двигатель Cat C7.1 ACERT на тракторе Caterpillar D5R2 обеспечивает мощность, необходимую для работы на тяжелых почвах. Самая современная система охлаждения позволяет машине работать в очень жарких условиях. Двигатель Cat C7.1 ACERT оснащен высокопроизводительными топливными фильтрами, дополненными датчиками уровня топлива, что обеспечивает общую надежность системы.
