УСТРОЙСТВО

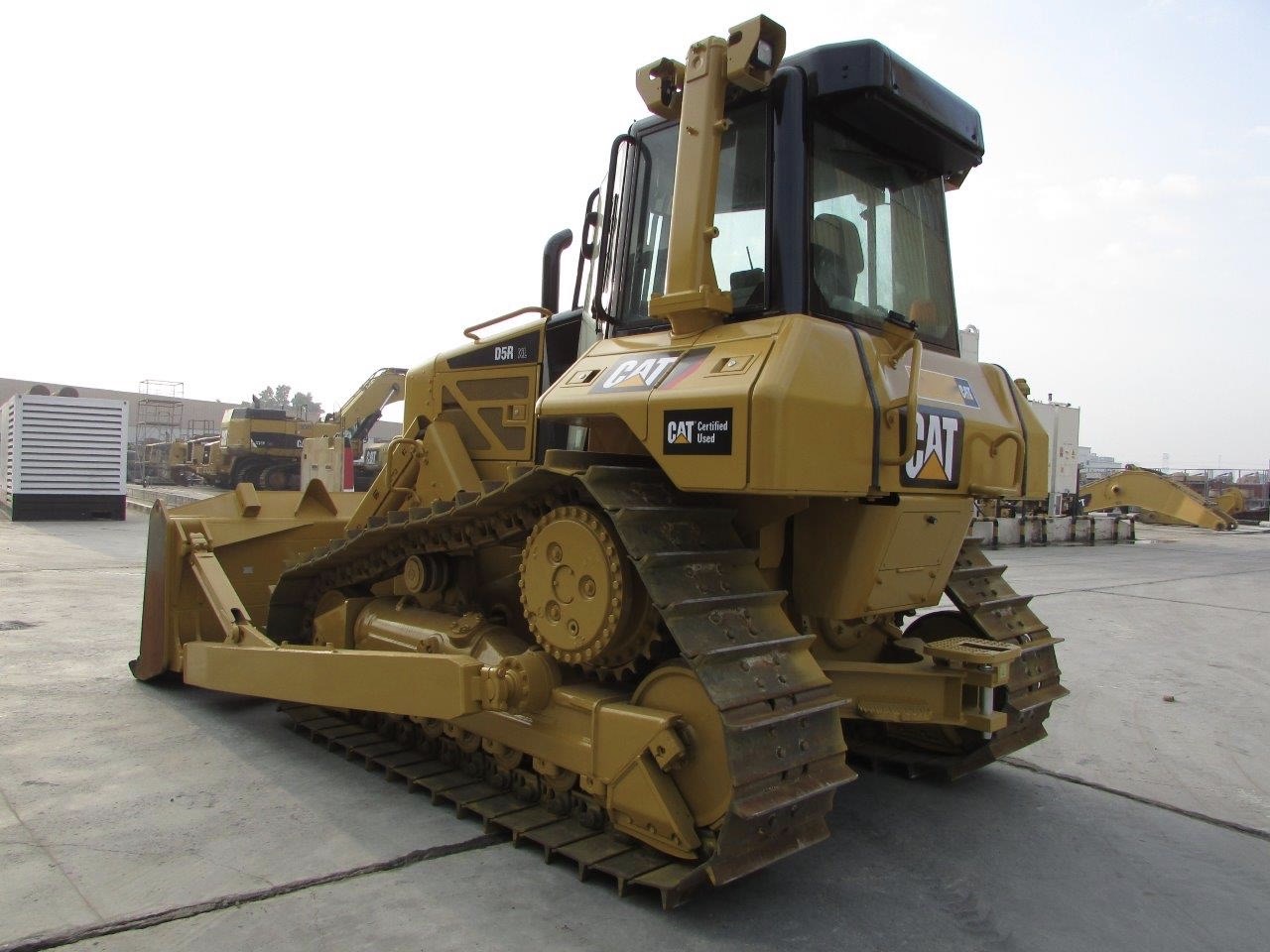

Бульдозеры Cat серии D5R имеют прочную основную раму, способную выдерживать высокие скручивающие и ударные нагрузки. Детали из литого сплава значительно повышают долговечность балансировочной направляющей и основной рамы. Модульная конструкция обеспечивает экономичную сборку (демонтаж) основных компонентов в случае обслуживания или ремонта. Шарнирно-сочлененные маятниковые оси, соединяющие рамы катков с основной рамой, обеспечивают независимое движение для обеспечения оптимального дорожного просвета и увеличения общей прочности конструкции.
Шасси с приподнятым ведущим колесом гарантирует максимальную защиту основных узлов от внешних факторов. Центр тяжести бульдозера был понижен для дополнительной устойчивости и оптимального баланса. Cat D5R в стандартной комплектации оснащен ходовой частью со смазкой на весь срок службы и направляющими колесами. Широкий выбор гусениц позволяет адаптировать его к условиям работы.
Параметры ходовой части (XL/LGP):
- Тип гусеницы — тяжелая/стандартная вездеходная;
- высота гусеницы – 57/66 мм;
- колея колес – 560/840 мм;
- колея колес – 190/190 мм;
- Контактная длина гусеницы – 2587/3113 мм;
- Контактная площадь гусеницы – 2,90/5,23 кв.м;
- количество работ (односторонних) — 40/46;
- Количество опорных катков (одного борта) — 7/8.
Бульдозер оснащен электронной коробкой передач с 3 передними и задними скоростями. В качестве опции доступна автоматическая коробка передач, доводящая общее количество передач до 5 передач вперед и 5 назад. В коробке передач используются муфты увеличенного диаметра с масляным охлаждением. Эти муфты характеризуются длительным сроком службы и высоким крутящим моментом.
Диапазоны скоростей (вперед/назад):
- Передачи 1.0 — 0-3,3/0-4,2 км/ч;
- Шестерни 1.5 (с АКПП) — 0-4,2/0-5,2 км/ч;
- Шестерни 2.0 — 0-5,8/0-7,3 км/ч;
- Передаточное число 2,5 (с АКПП) — 0-7,3/0-7,3 км/ч;
- 3.0 передачи — 0-10,1/0-12,5 км/ч.
В гидравлической системе Cat D5R используется поршневой насос производительностью 135 л/мин. Максимальное давление предохранительного клапана 21800/23400 кПа (не VPAT/VPAT).
Бульдозер оснащен кабиной с защитой от опрокидывания (ROPS). Специальное подрессоренное сиденье, смещенное на 15 градусов, обеспечивает оптимальный обзор. Кресло имеет 8 регулировок и регулируемые подлокотники в стандартной комплектации. Электронная система мониторинга Cat в режиме реального времени предоставляет информацию о состоянии трансмиссии, двигателя и других систем.
Рабочее оборудование и габариты
На базовой версии бульдозера Caterpillar D6 устанавливается стандартный бульдозерный отвал и рыхлитель. Рыхлитель имеет конструкцию ножеподобного агрегата, вмонтированного в корму машины на мощной раме. Доступны однозубые и многозубые рыхлители. Специальные пластины со сменными заостренными наконечниками из твердого сплава стали создают усилие копаний до 8 тонн. При этом глубина рыхления с высоты до полуметра составляет 500 мм. Тяга обратной выемки достигает 18,5 тонн. Мощные рабочие органы обеспечивают дробление даже скальных пород на мелкие фракции.
Габаритные размеры бульдозера Caterpillar D6:
- длина — 3860 мм;
- ширина с отвалом — 3360 мм;
- ширина без отвала — 2640 мм;
- высота — 3195 мм (до конструкции защиты при опрокидывании);
- колея — 2160 мм;
- дорожный просвет — 507 мм;
- вместимость отвала — 4,28 м3;
- эксплуатационная масса — 16 605 кг.
Марки Caterpillar D6 (бульдозер катерпиллер д6). Техника относится к категории средних машин
, используемых в сфере промышленности. Устройство создано на базе обычного трактора одноименной марки. Оно было разработано и эксплуатируется в достаточно тяжелых условиях.
Современные строительные компании и сама корпорация относит бульдозеры к самому надежному качественному оборудованию, которое способно выдержать серьезные функциональные нагрузки, а также выполнять колоссальный объем промышленных работ.
Это особый бульдозер общего назначения. Он сконструирован специально для проведения разного рода земляных работ.
Техника используется во всех областях строительства, в современной горной промышленности, а также в лесном промысле.
Подобная универсальность основана на том, что основные механизмы оборудования и его узлы идеально приспособлены для применения в разном температурном режиме – от минус 40 градусов до 30 выше нуля
.
Возможна эксплуатация техники на высоте 3000 метров. Бульдозер оснащен достаточно мощным рыхлителем, посредством которого он отлично справляется с твердыми и мерзлыми грунтами. Для разработки скальных пород – это идеальный вариант. Оборудование надежно, универсально, производительно одновременно.
Все без исключения компоненты встроенного в бульдозер двигателя очень тщательно проектируются, что обеспечивает высокие показатели надежности и прочности.
